69
Ergonómia és kényelem

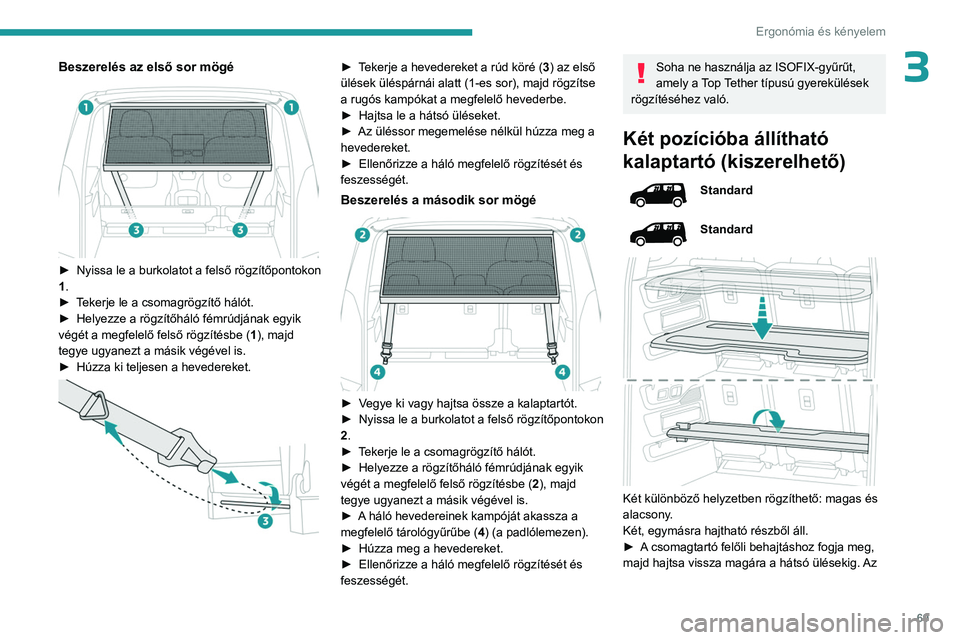

3Beszerelés az első sor mögé

► Nyissa le a burkolatot a felső rögzítőpontokon
1 .
►

T
ekerje le a csomagrögzítő hálót.
►

Helyezze a rögzítőháló fémrúdjának egyik
végét a megfelelő felső rögzítésbe ( 1

), majd
tegye ugyanezt a másik végével is.
►

Húzza ki teljesen a hevedereket.

► Tekerje a hevedereket a rúd köré ( 3) az első
ülések üléspárnái alatt (1-es sor), majd rögzítse
a rugós kampókat a megfelelő hevederbe.
►

Hajtsa le a hátsó üléseket.
►


Az üléssor megemelése nélkül húzza meg a
hevedereket.
►


Ellenőrizze a háló megfelelő rögzítését és
feszességét.
Beszerelés a második sor mögé

► Vegye ki vagy hajtsa össze a kalaptartót.
► Nyissa le a burkolatot a felső rögzítőpontokon
2
.
►

T
ekerje le a csomagrögzítő hálót.
►

Helyezze a rögzítőháló fémrúdjának egyik
végét a megfelelő felső rögzítésbe ( 2

), majd
tegye ugyanezt a másik végével is.
►

A
háló hevedereinek kampóját akassza a
megfelelő tárológyűrűbe ( 4) (a padlólemezen).
►

Húzza meg a hevedereket.
►


Ellenőrizze a háló megfelelő rögzítését és
feszességét.
Soha ne használja az ISOFIX-gyűrűt,
amely a Top Tether típusú gyerekülések
rögzítéséhez való.
Két pozícióba állítható
kalaptartó (kiszerelhető)
Standard
Standard


Két különböző helyzetben rögzíthető: magas és
alacsony.
Két, egymásra hajtható részből áll.
►

A
csomagtartó felőli behajtáshoz fogja meg,
majd hajtsa vissza magára a hátsó ülésekig. Az

70
Ergonómia és kényelem

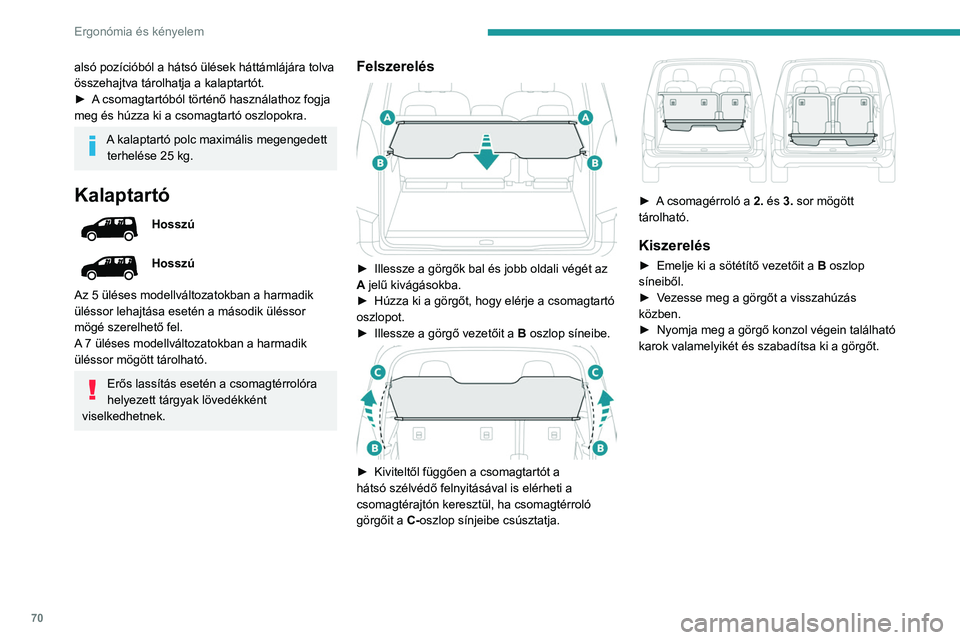

alsó pozícióból a hátsó ülések háttámlájára tolva
összehajtva tárolhatja a kalaptartót.
►
A
csomagtartóból történő használathoz fogja
meg és húzza ki a csomagtartó oszlopokra.
A kalaptartó polc maximális megengedett terhelése 25 kg.
Kalaptartó
Hosszú
Hosszú
Az 5 üléses modellváltozatokban a harmadik
üléssor lehajtása esetén a második üléssor
mögé szerelhető fel.
A 7 üléses modellváltozatokban a harmadik
üléssor mögött tárolható.
Erős lassítás esetén a csomagtérrolóra
helyezett tárgyak lövedékként
viselkedhetnek.
Felszerelés

► Illessze a görgők bal és jobb oldali végét az
A jelű kivágásokba.
►

Húzza ki a görgőt, hogy elérje a csomagtartó
oszlopot.
►


Illessze a görgő vezetőit a B

oszlop síneibe.


► Kiviteltől függően a csomagtartót a
hátsó szélvédő felnyitásával is elérheti a
csomagtérajtón keresztül, ha csomagtérroló
görgőit a
C-oszlop sínjeibe csúsztatja.


► A csomagérroló a 2. és 3. sor mögött
tárolható.
Kiszerelés
► Emelje ki a sötétítő vezetőit a B oszlop
síneiből.
►

V
ezesse meg a görgőt a visszahúzás
közben.
►

Nyomja meg a görgő konzol végein található
karok valamelyikét és szabadítsa ki a görgőt.

71
Ergonómia és kényelem

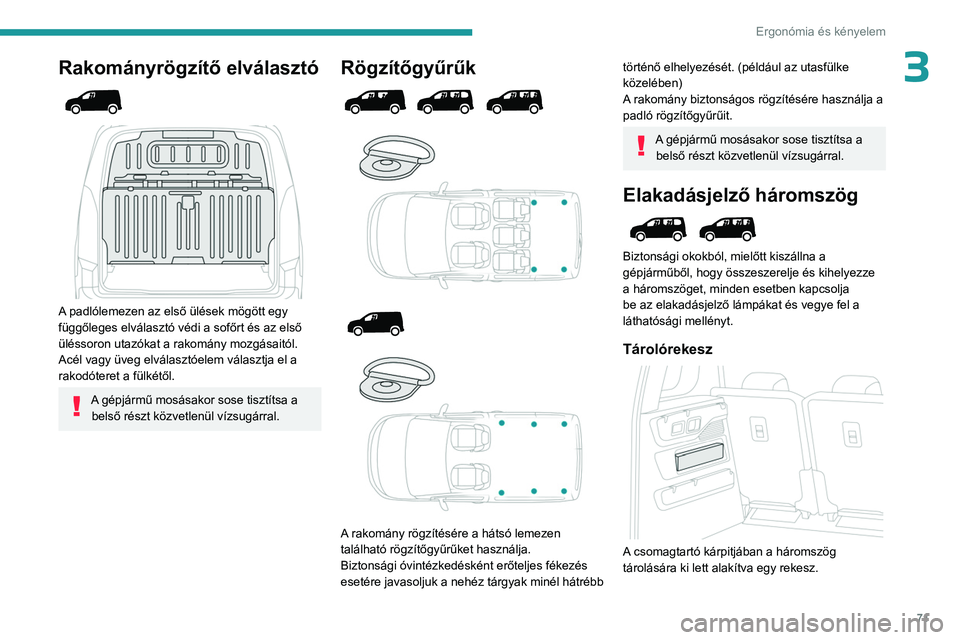

3Rakományrögzítő elválasztó



A padlólemezen az első ülések mögött egy
függőleges elválasztó védi a sofőrt és az első
üléssoron utazókat a rakomány mozgásaitól.
Acél vagy üveg elválasztóelem választja el a
rakodóteret a fülkétől.
A gépjármű mosásakor sose tisztítsa a belső részt közvetlenül vízsugárral.
Rögzítőgyűrűk







A rakomány rögzítésére a hátsó lemezen
található rögzítőgyűrűket használja.
Biztonsági óvintézkedésként erőteljes fékezés
esetére javasoljuk a nehéz tárgyak minél hátrébb
történő elhelyezését. (például az utasfülke
közelében)
A rakomány biztonságos rögzítésére használja a
padló rögzítőgyűrűit.
A gépjármű mosásakor sose tisztítsa a belső részt közvetlenül vízsugárral.
Elakadásjelző háromszög

Biztonsági okokból, mielőtt kiszállna a
gépjárműből, hogy összeszerelje és kihelyezze
a háromszöget, minden esetben kapcsolja
be az elakadásjelző lámpákat és vegye fel a
láthatósági mellényt.
Tárolórekesz

A csomagtartó kárpitjában a háromszög
tárolására ki lett alakítva egy rekesz.

72
Ergonómia és kényelem

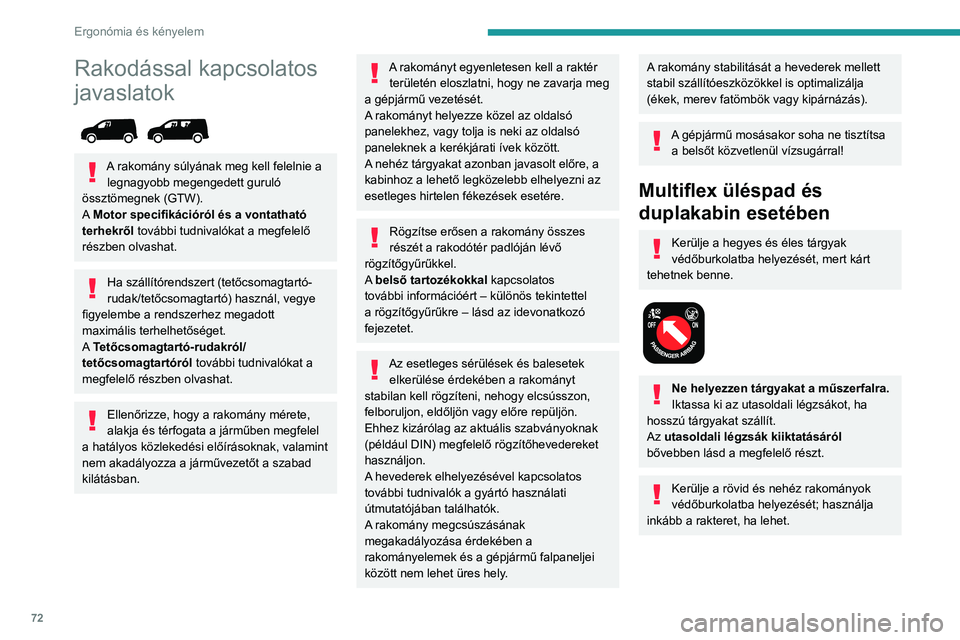

Rakodással kapcsolatos
javaslatok


A rakomány súlyának meg kell felelnie a legnagyobb megengedett guruló
össztömegnek (GTW).
A Motor specifikációról és a vontatható
terhekről további tudnivalókat a megfelelő
részben olvashat.
Ha szállítórendszert (tetőcsomagtartó-
rudak/tetőcsomagtartó) használ, vegye
figyelembe a rendszerhez megadott
maximális terhelhetőséget.
A Tetőcsomagtartó-rudakról/
tetőcsomagtartóról további tudnivalókat a
megfelelő részben olvashat.
Ellenőrizze, hogy a rakomány mérete,
alakja és térfogata a járműben megfelel
a hatályos közlekedési előírásoknak, valamint
nem akadályozza a járművezetőt a szabad
kilátásban.
A rakományt egyenletesen kell a raktér területén eloszlatni, hogy ne zavarja meg
a gépjármű vezetését.
A rakományt helyezze közel az oldalsó
panelekhez, vagy tolja is neki az oldalsó
paneleknek a kerékjárati ívek között.
A nehéz tárgyakat azonban javasolt előre, a
kabinhoz a lehető legközelebb elhelyezni az
esetleges hirtelen fékezések esetére.
Rögzítse erősen a rakomány összes
részét a rakodótér padlóján lévő
rögzítőgyűrűkkel.
A belső tartozékokkal kapcsolatos
további információért – különös tekintettel
a rögzítőgyűrűkre – lásd az idevonatkozó
fejezetet.
Az esetleges sérülések és balesetek elkerülése érdekében a rakományt
stabilan kell rögzíteni, nehogy elcsússzon,
felboruljon, eldőljön vagy előre repüljön.
Ehhez kizárólag az aktuális szabványoknak
(például DIN) megfelelő rögzítőhevedereket
használjon.
A hevederek elhelyezésével kapcsolatos
további tudnivalók a gyártó használati
útmutatójában találhatók.
A rakomány megcsúszásának
megakadályozása érdekében a
rakományelemek és a gépjármű falpaneljei
között nem lehet üres hely.
A rakomány stabilitását a hevederek mellett
stabil szállítóeszközökkel is optimalizálja
(ékek, merev fatömbök vagy kipárnázás).
A gépjármű mosásakor soha ne tisztítsa a belsőt közvetlenül vízsugárral!
Multiflex üléspad és
duplakabin esetében
Kerülje a hegyes és éles tárgyak
védőburkolatba helyezését, mert kárt
tehetnek benne.


Ne helyezzen tárgyakat a műszerfalra.
Iktassa ki az utasoldali légzsákot, ha
hosszú tárgyakat szállít.
Az utasoldali légzsák kiiktatásáról
bővebben lásd a megfelelő részt.
Kerülje a rövid és nehéz rakományok
védőburkolatba helyezését; használja
inkább a rakteret, ha lehet.

73
Ergonómia és kényelem
3

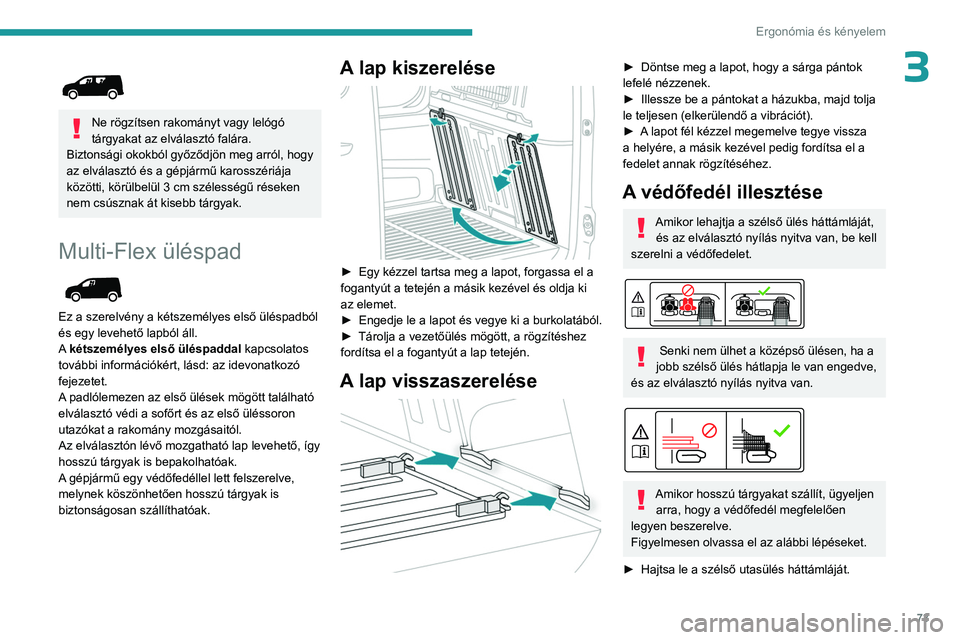

Ne rögzítsen rakományt vagy lelógó
tárgyakat az elválasztó falára.
Biztonsági okokból győződjön meg arról, hogy
az elválasztó és a gépjármű karosszériája
közötti, körülbelül 3 cm szélességű réseken
nem csúsznak át kisebb tárgyak.
Multi-Flex üléspad

Ez a szerelvény a kétszemélyes első üléspadból
és egy levehető lapból áll.
A kétszemélyes első üléspaddal kapcsolatos
további információkért, lásd: az idevonatkozó
fejezetet.
A padlólemezen az első ülések mögött található
elválasztó védi a sofőrt és az első üléssoron
utazókat a rakomány mozgásaitól.
Az elválasztón lévő mozgatható lap levehető, így
hosszú tárgyak is bepakolhatóak.
A gépjármű egy védőfedéllel lett felszerelve,
melynek köszönhetően hosszú tárgyak is
biztonságosan szállíthatóak.
A lap kiszerelése

► Egy kézzel tartsa meg a lapot, forgassa el a
fogantyút a tetején a másik kezével és oldja ki
az elemet.
►

Engedje le a lapot és vegye ki a burkolatából.
►


Tárolja a vezetőülés mögött, a rögzítéshez
fordítsa el a fogantyút a lap tetején.
A lap visszaszerelése

► Döntse meg a lapot, hogy a sárga pántok
lefelé nézzenek.
►

Illessze be a pántokat a házukba, majd tolja
le teljesen (elkerülendő a vibrációt).
►


A
lapot fél kézzel megemelve tegye vissza
a helyére, a másik kezével pedig fordítsa el a
fedelet annak rögzítéséhez.
A védőfedél illesztése
Amikor lehajtja a szélső ülés háttámláját, és az elválasztó nyílás nyitva van, be kell
szerelni a védőfedelet.


Senki nem ülhet a középső ülésen, ha a
jobb szélső ülés hátlapja le van engedve,
és az elválasztó nyílás nyitva van.


Amikor hosszú tárgyakat szállít, ügyeljen arra, hogy a védőfedél megfelelően
legyen beszerelve.
Figyelmesen olvassa el az alábbi lépéseket.
►

Hajtsa le a szélső utasülés háttámláját.

74
Ergonómia és kényelem

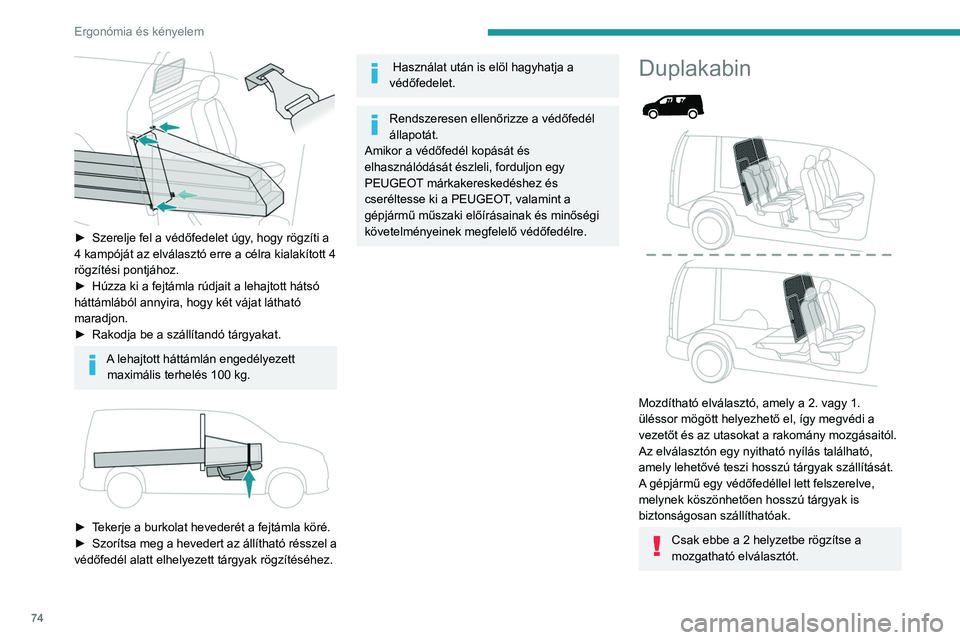

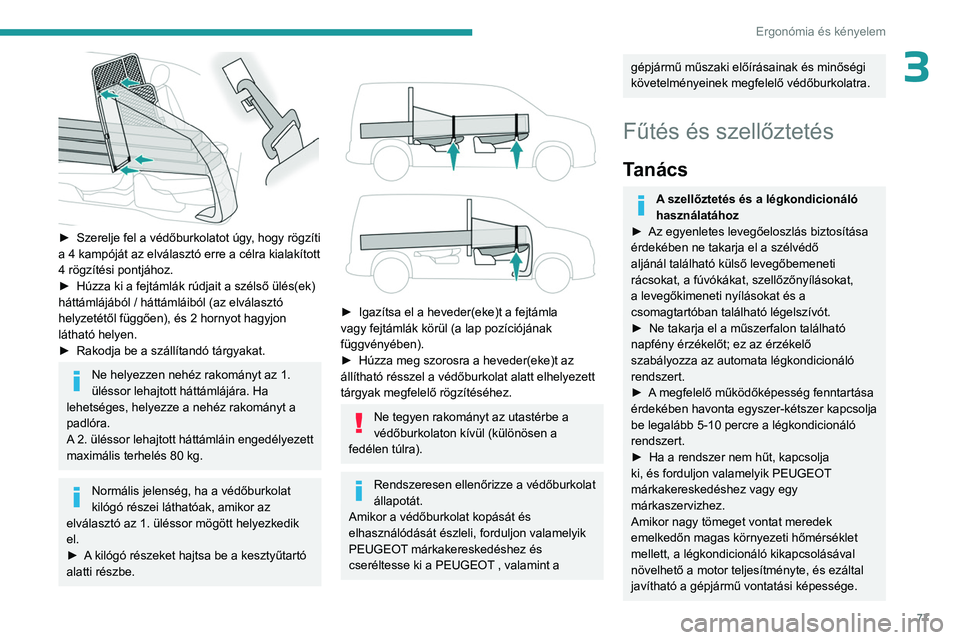

► Szerelje fel a védőfedelet úgy, hogy rögzíti a
4 kampóját az elválasztó erre a célra kialakított 4
rögzítési pontjához.
►

Húzza ki a fejtámla rúdjait a lehajtott hátsó
háttámlából annyira, hogy két vájat látható
maradjon.
►


Rakodja be a szállítandó tárgyakat.
A lehajtott háttámlán engedélyezett maximális terhelés 100 kg.


► Tekerje a burkolat hevederét a fejtámla köré.
► Szorítsa meg a hevedert az állítható résszel a
védőfedél alatt elhelyezett tárgyak rögzítéséhez.
Használat után is elöl hagyhatja a
védőfedelet.
Rendszeresen ellenőrizze a védőfedél
állapotát.
Amikor a védőfedél kopását és
elhasználódását észleli, forduljon egy
PEUGEOT márkakereskedéshez és
cseréltesse ki a PEUGEOT, valamint a
gépjármű műszaki előírásainak és minőségi
követelményeinek megfelelő védőfedélre.
Duplakabin



Mozdítható elválasztó, amely a 2. vagy 1.
üléssor mögött helyezhető el, így megvédi a
vezetőt és az utasokat a rakomány mozgásaitól.
Az elválasztón egy nyitható nyílás található,
amely lehetővé teszi hosszú tárgyak szállítását.
A gépjármű egy védőfedéllel lett felszerelve,
melynek köszönhetően hosszú tárgyak is
biztonságosan szállíthatóak.
Csak ebbe a 2 helyzetbe rögzítse a
mozgatható elválasztót.

75
Ergonómia és kényelem

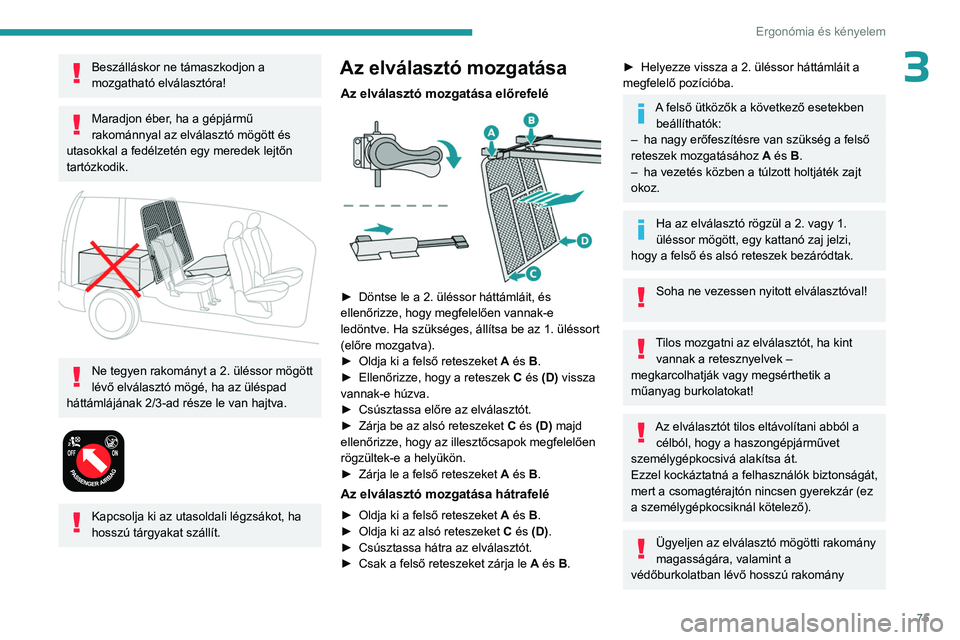

3Beszálláskor ne támaszkodjon a
mozgatható elválasztóra!
Maradjon éber, ha a gépjármű
rakománnyal az elválasztó mögött és
utasokkal a fedélzetén egy meredek lejtőn
tartózkodik.


Ne tegyen rakományt a 2. üléssor mögött
lévő elválasztó mögé, ha az üléspad
háttámlájának 2/3-ad része le van hajtva.


Kapcsolja ki az utasoldali légzsákot, ha
hosszú tárgyakat szállít.
Az elválasztó mozgatása
Az elválasztó mozgatása előrefelé

► Döntse le a 2. üléssor háttámláit, és
ellenőrizze, hogy megfelelően vannak-e
ledöntve. Ha szükséges, állítsa be az 1. üléssort
(előre mozgatva).
►

Oldja ki a felső reteszeket
A és B.
►

Ellenőrizze, hogy a reteszek

C
és (D) vissza
vannak-e húzva.
►

Csúsztassa előre az elválasztót.
►


Zárja be az alsó reteszeket

C
és (D) majd
ellenőrizze, hogy az illesztőcsapok megfelelően
rögzültek-e a helyükön.
►

Zárja le a felső reteszeket
A és B.
Az elválasztó mozgatása hátrafelé
► Oldja ki a felső reteszeket A és B.
► Oldja ki az alsó reteszeket C és (D).
►

Csúsztassa hátra az elválasztót.
►


Csak a felső reteszeket zárja le

A
és B.
► Helyezze vissza a 2. üléssor háttámláit a
megfelelő pozícióba.
A felső ütközők a következő esetekben beállíthatók:
–

ha nagy erőfeszítésre van szükség a felső
reteszek mozgatásához


A
és B.
–

ha vezetés közben a túlzott holtjáték zajt
okoz.
Ha az elválasztó rögzül a 2. vagy 1.
üléssor mögött, egy kattanó zaj jelzi,
hogy a felső és alsó reteszek bezáródtak.
Soha ne vezessen nyitott elválasztóval!
Tilos mozgatni az elválasztót, ha kint
vannak a retesznyelvek –
megkarcolhatják vagy megsérthetik a
műanyag burkolatokat!
Az elválasztót tilos eltávolítani abból a célból, hogy a haszongépjárművet
személygépkocsivá alakítsa át.
Ezzel kockáztatná a felhasználók biztonságát,
mert a csomagtérajtón nincsen gyerekzár (ez
a személygépkocsiknál kötelező).
Ügyeljen az elválasztó mögötti rakomány
magasságára, valamint a
védőburkolatban lévő hosszú rakomány

76
Ergonómia és kényelem

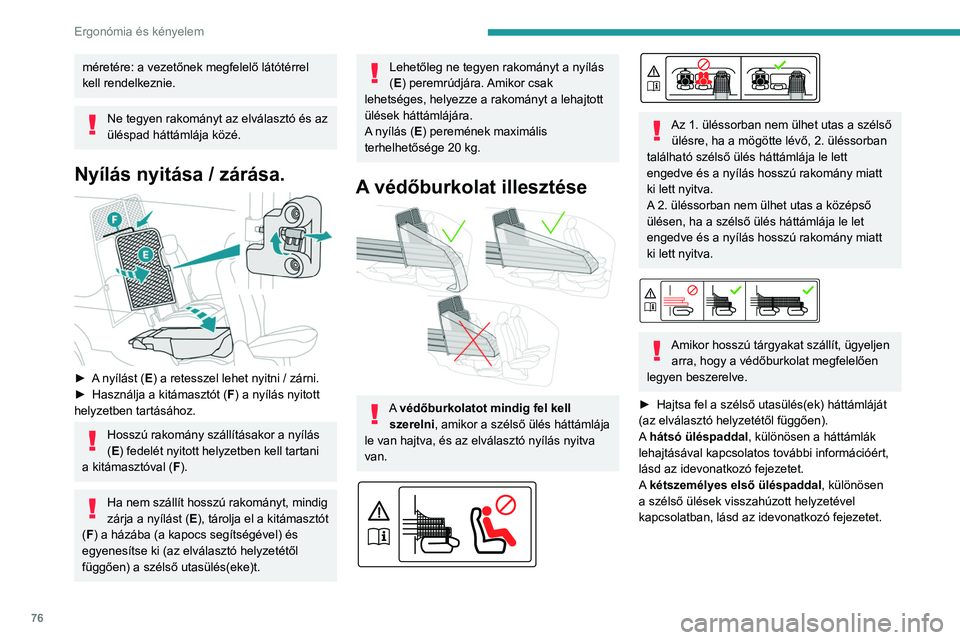

méretére: a vezetőnek megfelelő látótérrel
kell rendelkeznie.
Ne tegyen rakományt az elválasztó és az
üléspad háttámlája közé.
Nyílás nyitása / zárása.

► A nyílást (E) a retesszel lehet nyitni / zárni.
► Használja a kitámasztót ( F
) a nyílás nyitott
helyzetben tartásához.
Hosszú rakomány szállításakor a nyílás
(E) fedelét nyitott helyzetben kell tartani
a kitámasztóval (F).
Ha nem szállít hosszú rakományt, mindig
zárja a nyílást (E), tárolja el a kitámasztót
(F) a házába (a kapocs segítségével) és
egyenesítse ki (az elválasztó helyzetétől
függően) a szélső utasülés(eke)t.
Lehetőleg ne tegyen rakományt a nyílás
(E) peremrúdjára. Amikor csak
lehetséges, helyezze a rakományt a lehajtott
ülések háttámlájára.
A nyílás (E) peremének maximális
terhelhetősége 20 kg.
A védőburkolat illesztése

A védőburkolatot mindig fel kell szerelni, amikor a szélső ülés háttámlája
le van hajtva, és az elválasztó nyílás nyitva
van.




Az 1. üléssorban nem ülhet utas a szélső ülésre, ha a mögötte lévő, 2. üléssorban
található szélső ülés háttámlája le lett
engedve és a nyílás hosszú rakomány miatt
ki lett nyitva.
A 2. üléssorban nem ülhet utas a középső
ülésen, ha a szélső ülés háttámlája le let
engedve és a nyílás hosszú rakomány miatt
ki lett nyitva.


Amikor hosszú tárgyakat szállít, ügyeljen arra, hogy a védőburkolat megfelelően
legyen beszerelve.
►

Hajtsa fel a szélső utasülés(ek) háttámláját
(az elválasztó helyzetétől függően).
A

hátsó üléspaddal , különösen a háttámlák
lehajtásával kapcsolatos további információért,
lásd az idevonatkozó fejezetet.
A kétszemélyes első üléspaddal, különösen
a szélső ülések visszahúzott helyzetével
kapcsolatban, lásd az idevonatkozó fejezetet.

77
Ergonómia és kényelem
3

► Szerelje fel a védőburkolatot úgy, hogy rögzíti
a 4 kampóját az elválasztó erre a célra kialakított
4 rögzítési pontjához.
►

Húzza ki a fejtámlák rúdjait a szélső ülés(ek)
háttámlájából / háttámláiból (az elválasztó
helyzetétől függően), és 2 hornyot hagyjon
látható helyen.
►


Rakodja be a szállítandó tárgyakat.
Ne helyezzen nehéz rakományt az 1.
üléssor lehajtott háttámlájára. Ha
lehetséges, helyezze a nehéz rakományt a
padlóra.
A 2. üléssor lehajtott háttámláin engedélyezett
maximális terhelés 80
kg.
Normális jelenség, ha a védőburkolat
kilógó részei láthatóak, amikor az
elválasztó az 1. üléssor mögött helyezkedik
el.
►

A

kilógó részeket hajtsa be a kesztyűtartó
alatti részbe.


► Igazítsa el a heveder(eke)t a fejtámla
vagy fejtámlák körül (a lap pozíciójának
függvényében).
►

Húzza meg szorosra a heveder(eke)t az
állítható résszel a védőburkolat alatt elhelyezett
tárgyak megfelelő rögzítéséhez.
Ne tegyen rakományt az utastérbe a
védőburkolaton kívül (különösen a
fedélen túlra).
Rendszeresen ellenőrizze a védőburkolat
állapotát.
Amikor a védőburkolat kopását és
elhasználódását észleli, forduljon valamelyik
PEUGEOT márkakereskedéshez és
cseréltesse ki a PEUGEOT , valamint a
gépjármű műszaki előírásainak és minőségi
követelményeinek megfelelő védőburkolatra.
Fűtés és szellőztetés
Tanács
A szellőztetés és a légkondicionáló
használatához
►

Az egyenletes levegőeloszlás biztosítása
érdekében ne takarja el a szélvédő
aljánál található külső levegőbemeneti
rácsokat, a fúvókákat, szellőzőnyílásokat,
a levegőkimeneti nyílásokat és a
csomagtartóban található légelszívót.
►


Ne takarja el a műszerfalon található
napfény érzékelőt; ez az érzékelő
szabályozza az automata légkondicionáló
rendszert.
►


A

megfelelő működőképesség fenntartása
érdekében havonta egyszer-kétszer kapcsolja
be legalább 5-10 percre a légkondicionáló
rendszert.
►

Ha a rendszer nem hűt, kapcsolja
ki, és forduljon valamelyik PEUGEOT


márkakereskedéshez vagy egy
márkaszervizhez.
Amikor nagy tömeget vontat meredek
emelkedőn magas környezeti hőmérséklet
mellett, a légkondicionáló kikapcsolásával
növelhető a motor teljesítményte, és ezáltal
javítható a gépjármű vontatási képessége.

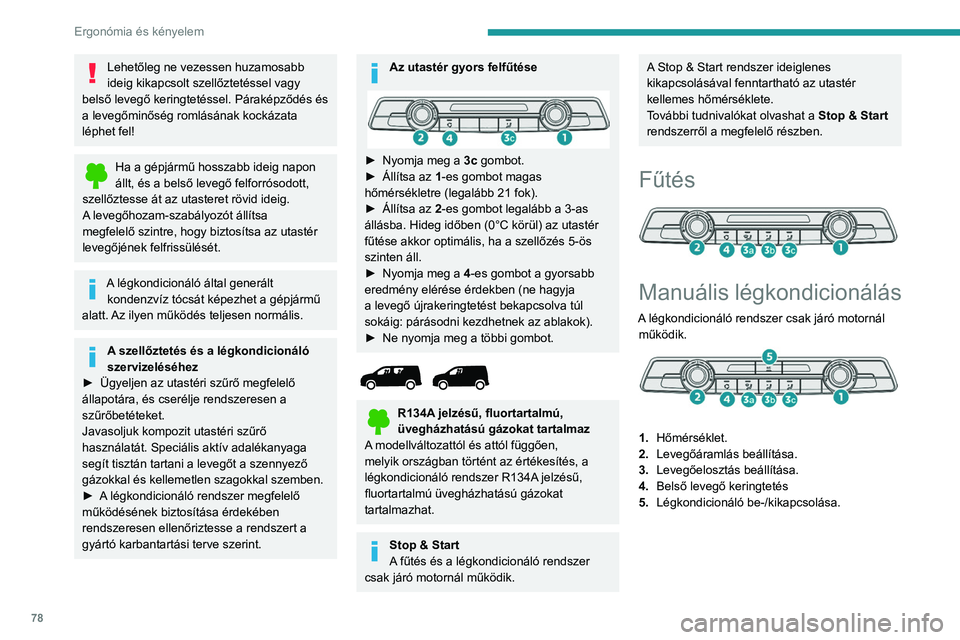

78
Ergonómia és kényelem
Lehetőleg ne vezessen huzamosabb
ideig kikapcsolt szellőztetéssel vagy
belső levegő keringtetéssel. Páraképződés és
a levegőminőség romlásának kockázata
léphet fel!
Ha a gépjármű hosszabb ideig napon
állt, és a belső levegő felforrósodott,
szellőztesse át az utasteret rövid ideig.
A levegőhozam-szabályozót állítsa
megfelelő szintre, hogy biztosítsa az utastér
levegőjének felfrissülését.
A légkondicionáló által generált kondenzvíz tócsát képezhet a gépjármű
alatt. Az ilyen működés teljesen normális.
A szellőztetés és a légkondicionáló
szervizeléséhez
►

Ügyeljen az utastéri szűrő megfelelő
állapotára, és cserélje rendszeresen a
szűrőbetéteket.
Javasoljuk kompozit utastéri szűrő
használatát. Speciális aktív adalékanyaga
segít tisztán tartani a levegőt a szennyező
gázokkal és kellemetlen szagokkal szemben.
►


A

légkondicionáló rendszer megfelelő
működésének biztosítása érdekében
rendszeresen ellenőriztesse a rendszert a
gyártó karbantartási terve szerint.
Az utastér gyors felfűtése
► Nyomja meg a 3c gombot.
► Állítsa az 1-es gombot magas
hőmérsékletre (legalább 21 fok).
►

Állítsa az
2-es gombot legalább a 3-as
állásba. Hideg időben (0°C körül) az utastér
fűtése akkor optimális, ha a szellőzés 5-ös
szinten áll.
►

Nyomja meg a 4

-es gombot a gyorsabb
eredmény elérése érdekben (ne hagyja
a levegő újrakeringtetést bekapcsolva túl
sokáig: párásodni kezdhetnek az ablakok).
►

Ne nyomja meg a többi gombot.


R134A jelzésű, fluortartalmú,
üvegházhatású gázokat tartalmaz
A modellváltozattól és attól függően,
melyik országban történt az értékesítés, a
légkondicionáló rendszer R134A jelzésű,
fluortartalmú üvegházhatású gázokat
tartalmazhat.
Stop & Start
A fűtés és a légkondicionáló rendszer
csak járó motornál működik.
A Stop & Start rendszer ideiglenes
kikapcsolásával fenntartható az utastér
kellemes hőmérséklete.
További tudnivalókat olvashat a Stop & Start
rendszerről a megfelelő részben.
Fűtés

Manuális légkondicionálás
A légkondicionáló rendszer csak járó motornál
működik.


1. Hőmérséklet.
2. Levegőáramlás beállítása.
3. Levegőelosztás beállítása.
4. Belső levegő keringtetés
5. Légkondicionáló be-/kikapcsolása.
