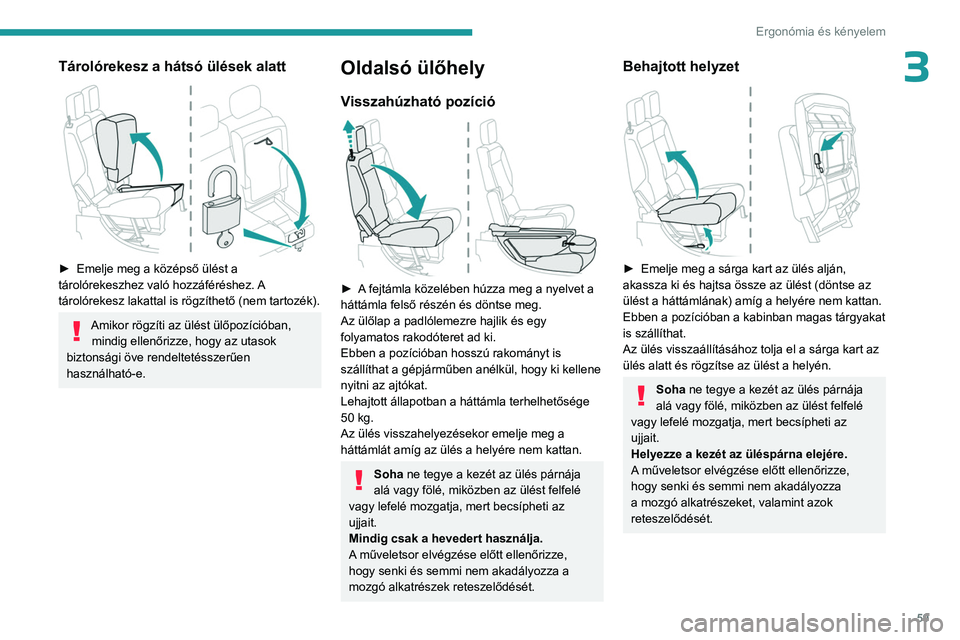

59
Ergonómia és kényelem
3Tárolórekesz a hátsó ülések alatt

► Emelje meg a középső ülést a
tárolórekeszhez való hozzáféréshez. A
tárolórekesz lakattal is rögzíthető (nem tartozék).
Amikor rögzíti az ülést ülőpozícióban, mindig ellenőrizze, hogy az utasok
biztonsági öve rendeltetésszerűen
használható-e.
Oldalsó ülőhely
Visszahúzható pozíció

► A fejtámla közelében húzza meg a nyelvet a
háttámla felső részén és döntse meg.
Az ülőlap a padlólemezre hajlik és egy
folyamatos rakodóteret ad ki.
Ebben a pozícióban hosszú rakományt is
szállíthat a gépjárműben anélkül, hogy ki kellene
nyitni az ajtókat.
Lehajtott állapotban a háttámla terhelhetősége
50 kg.
Az ülés visszahelyezésekor emelje meg a
háttámlát amíg az ülés a helyére nem kattan.
Soha ne tegye a kezét az ülés párnája
alá vagy fölé, miközben az ülést felfelé
vagy lefelé mozgatja, mert becsípheti az
ujjait.
Mindig csak a hevedert használja.
A műveletsor elvégzése előtt ellenőrizze,
hogy senki és semmi nem akadályozza a
mozgó alkatrészek reteszelődését.
Behajtott helyzet

► Emelje meg a sárga kart az ülés alján,
akassza ki és hajtsa össze az ülést (döntse az
ülést a háttámlának) amíg a helyére nem kattan.
Ebben a pozícióban a kabinban magas tárgyakat
is szállíthat.
Az ülés visszaállításához tolja el a sárga kart az
ülés alatt és rögzítse az ülést a helyén.
Soha ne tegye a kezét az ülés párnája
alá vagy fölé, miközben az ülést felfelé
vagy lefelé mozgatja, mert becsípheti az
ujjait.
Helyezze a kezét az üléspárna elejére.
A műveletsor elvégzése előtt ellenőrizze,
hogy senki és semmi nem akadályozza
a mozgó alkatrészeket, valamint azok
reteszelődését.

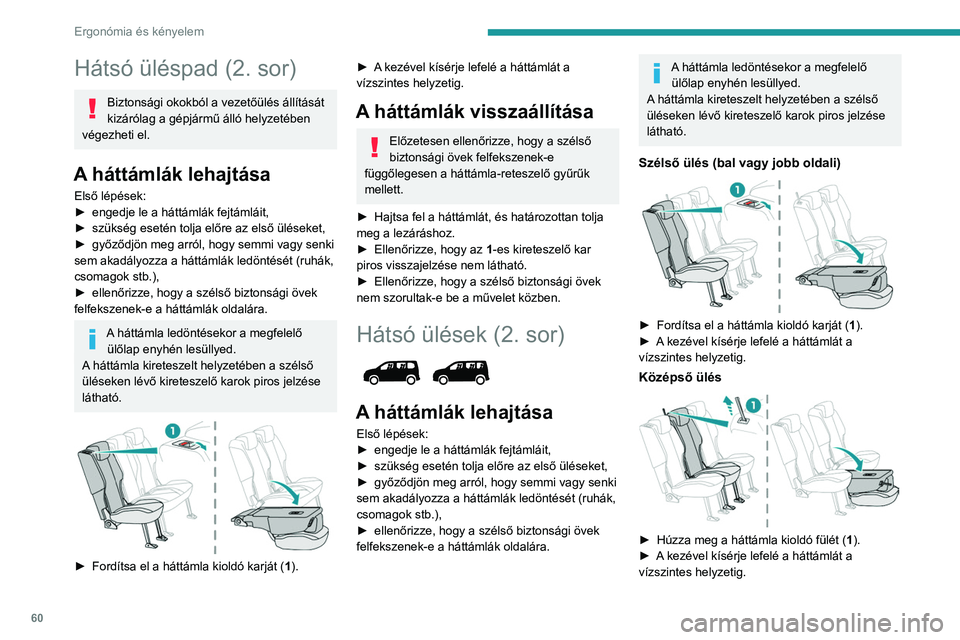

60
Ergonómia és kényelem
Hátsó üléspad (2. sor)
Biztonsági okokból a vezetőülés állítását
kizárólag a gépjármű álló helyzetében
végezheti el.
A háttámlák lehajtása
Első lépések:
► engedje le a háttámlák fejtámláit,
►

szükség esetén tolja előre az első üléseket,
►


győződjön meg arról, hogy semmi vagy senki
sem akadályozza a háttámlák ledöntését (ruhák,
csomagok stb.),
►


ellenőrizze, hogy a szélső biztonsági övek
felfekszenek-e a háttámlák oldalára.
A háttámla ledöntésekor a megfelelő ülőlap enyhén lesüllyed.
A háttámla kireteszelt helyzetében a szélső
üléseken lévő kireteszelő karok piros jelzése
látható.


► Fordítsa el a háttámla kioldó karját ( 1 ).
► A kezével kísérje lefelé a háttámlát a
vízszintes helyzetig.
A háttámlák visszaállítása
Előzetesen ellenőrizze, hogy a szélső
biztonsági övek felfekszenek-e
függőlegesen a háttámla-reteszelő gyűrűk
mellett.
►

Hajtsa fel a háttámlát, és határozottan tolja
meg a lezáráshoz.
►


Ellenőrizze, hogy az 1

-es kireteszelő kar
piros visszajelzése nem látható.
►

Ellenőrizze, hogy a szélső biztonsági övek
nem szorultak-e be a művelet közben.
Hátsó ülések (2. sor)

A háttámlák lehajtása
Első lépések:
► engedje le a háttámlák fejtámláit,
►

szükség esetén tolja előre az első üléseket,
►


győződjön meg arról, hogy semmi vagy senki
sem akadályozza a háttámlák ledöntését (ruhák,
csomagok stb.),
►


ellenőrizze, hogy a szélső biztonsági övek
felfekszenek-e a háttámlák oldalára.
A háttámla ledöntésekor a megfelelő ülőlap enyhén lesüllyed.
A háttámla kireteszelt helyzetében a szélső
üléseken lévő kireteszelő karok piros jelzése
látható.
Szélső ülés (bal vagy jobb oldali)

► Fordítsa el a háttámla kioldó karját ( 1 ).
► A kezével kísérje lefelé a háttámlát a
vízszintes helyzetig.
Középső ülés

► Húzza meg a háttámla kioldó fülét ( 1 ).
► A kezével kísérje lefelé a háttámlát a
vízszintes helyzetig.

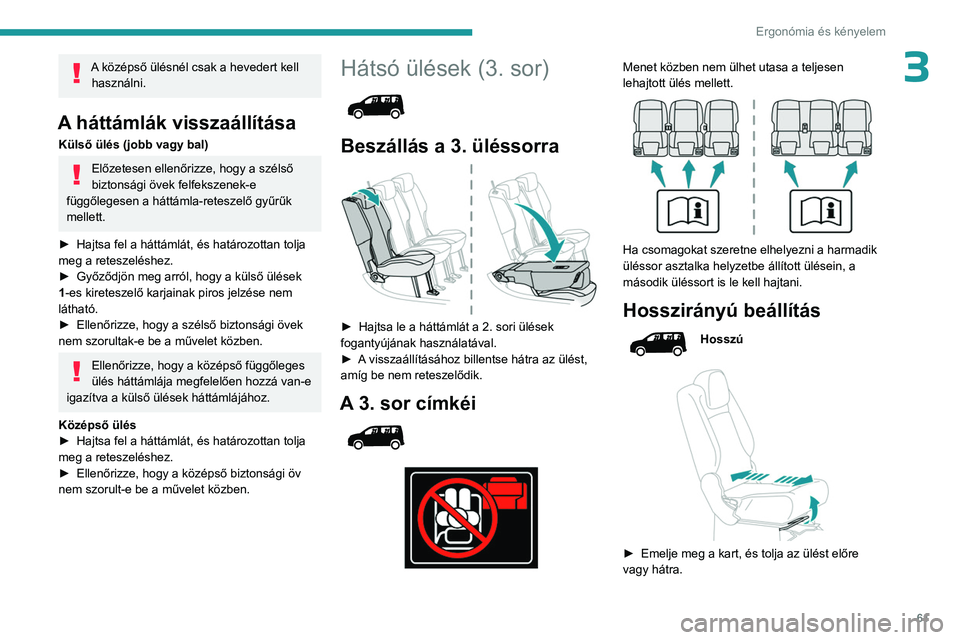

61
Ergonómia és kényelem
3A középső ülésnél csak a hevedert kell használni.
A háttámlák visszaállítása
Külső ülés (jobb vagy bal)
Előzetesen ellenőrizze, hogy a szélső
biztonsági övek felfekszenek-e
függőlegesen a háttámla-reteszelő gyűrűk
mellett.
►

Hajtsa fel a háttámlát, és határozottan tolja
meg a reteszeléshez.
►


Győződjön meg arról, hogy a külső ülések
1

-es kireteszelő karjainak piros jelzése nem
látható.
►

Ellenőrizze, hogy a szélső biztonsági övek
nem szorultak-e be a művelet közben.
Ellenőrizze, hogy a középső függőleges
ülés háttámlája megfelelően hozzá van-e
igazítva a külső ülések háttámlájához.
Középső ülés
►

Hajtsa fel a háttámlát, és határozottan tolja
meg a reteszeléshez.
►


Ellenőrizze, hogy a középső biztonsági öv
nem szorult-e be a művelet közben.
Hátsó ülések (3. sor)

Beszállás a 3. üléssorra

► Hajtsa le a háttámlát a 2. sori ülések
fogantyújának használatával.
►

A
visszaállításához billentse hátra az ülést,
amíg be nem reteszelődik.
A 3. sor címkéi



Menet közben nem ülhet utasa a teljesen
lehajtott ülés mellett.


Ha csomagokat szeretne elhelyezni a harmadik
üléssor asztalka helyzetbe állított ülésein, a
második üléssort is le kell hajtani.
Hosszirányú beállítás
Hosszú


► Emelje meg a kart, és tolja az ülést előre
vagy hátra.

62
Ergonómia és kényelem
Asztalka helyzet
A háttámla visszahelyezése asztalka
helyzetbe
►
T
eljesen engedje le a fejtámlát.


► A kar segítségével (1) hajtsa a háttámlát az
ülőlapra.
A háttámla visszaállítása ülőpozícióba
►

Oldja ki a háttámlát a gomb ( 1

)
meghúzásával.
►

T
olja vissza a háttámlát kiindulási pozícióba
►

Ellenőrizze, hogy az ülés rögzítése
megfelelő-e.
Teljesen lehajtott helyzet
Hosszú
Az ülés teljesen lehajtott helyzetbe állítása
►

Hajtsa a háttámlát asztalka helyzetbe.



► Emelje meg az ülés mögött található
rudat ( 2), és akassza ki az ülés lábát a padló
rögzítőpontjaiból.
►

Az egész ülést döntse előre.
►


Hurkolja át a hevedert ( 3

) a 2. sor
fejtámlarúdján.
Az ülés visszahelyezése ülés pozícióba
►

Az egész ülést döntse hátra.
►


Ellenőrizze, hogy a biztonsági övek nem
szorultak-e be a művelet közben.
Az ülés kiszerelése ►


T
eljesen engedje le a fejtámlát.
►
Állítsa az ülést teljesen lehajtott helyzetbe.

► Az ülések rögzítésének kioldásához húzza
meg a hevedert (3)
.
►

A
hevedert (3) továbbra is kézben tartva
emelje meg az ülést.
Az ülés visszaszerelése
►

Az ülések rögzítésének kioldásához húzza
meg a hevedert (3)

.
►

A
hevedert (3) továbbra is kézben tartva
helyezze az ülést a rögzítési pontok fölé a
padlón.
►

Eressze el a hevedert 3

.
►

Ügyeljen rá, hogy az utasok lába vagy
valamilyen tárgy ne takarja el a hátsó rögzítési
pontokat (

4), illetve, hogy a biztonsági övek
végig teljesen elérhetők és használhatók
legyenek.
►

Döntse meg az ülést hátra, és rögzítse a
hátsó rögzítési pontokba.

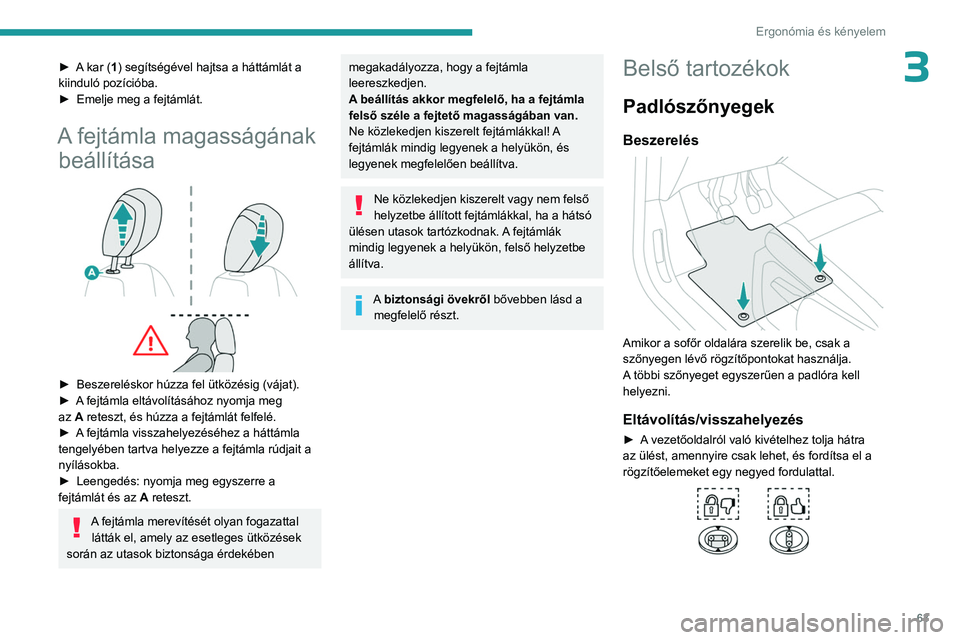

63
Ergonómia és kényelem
3► A kar (1) segítségével hajtsa a háttámlát a
kiinduló pozícióba.
►
Emelje meg a fejtámlát.
A fejtámla magasságának beállítása


► Beszereléskor húzza fel ütközésig (vájat).
► A fejtámla eltávolításához nyomja meg
az
A reteszt, és húzza a fejtámlát felfelé.
►

A
fejtámla visszahelyezéséhez a háttámla
tengelyében tartva helyezze a fejtámla rúdjait a
nyílásokba.
►

Leengedés: nyomja meg egyszerre a
fejtámlát és az

A reteszt.
A fejtámla merevítését olyan fogazattal látták el, amely az esetleges ütközések
során az utasok biztonsága érdekében
megakadályozza, hogy a fejtámla
leereszkedjen.
A beállítás akkor megfelelő, ha a fejtámla
felső széle a fejtető magasságában van.
Ne közlekedjen kiszerelt fejtámlákkal! A
fejtámlák mindig legyenek a helyükön, és
legyenek megfelelően beállítva.
Ne közlekedjen kiszerelt vagy nem felső
helyzetbe állított fejtámlákkal, ha a hátsó
ülésen utasok tartózkodnak. A fejtámlák
mindig legyenek a helyükön, felső helyzetbe
állítva.
A biztonsági övekről bővebben lásd a
megfelelő részt.
Belső tartozékok
Padlószőnyegek
Beszerelés

Amikor a sofőr oldalára szerelik be, csak a
szőnyegen lévő rögzítőpontokat használja.
A többi szőnyeget egyszerűen a padlóra kell
helyezni.
Eltávolítás/visszahelyezés
► A vezetőoldalról való kivételhez tolja hátra
az ülést, amennyire csak lehet, és fordítsa el a
rögzítőelemeket egy negyed fordulattal.

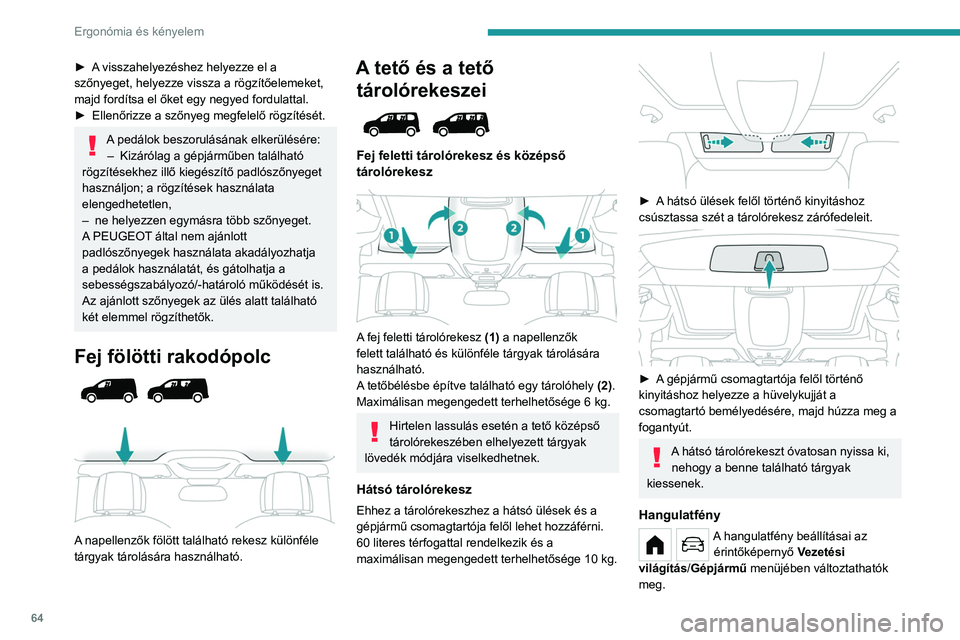

64
Ergonómia és kényelem
► A visszahelyezéshez helyezze el a
szőnyeget, helyezze vissza a rögzítőelemeket,
majd fordítsa el őket egy negyed fordulattal.
►
Ellenőrizze a szőnyeg megfelelő rögzítését.
A pedálok beszorulásának elkerülésére:– Kizárólag a gépjárműben található
rögzítésekhez illő kiegészítő padlószőnyeget
használjon; a rögzítések használata
elengedhetetlen,
–

ne helyezzen egymásra több szőnyeget.
A

PEUGEOT által nem ajánlott
padlószőnyegek használata akadályozhatja
a pedálok használatát, és gátolhatja a
sebességszabályozó/-határoló működését is.
Az ajánlott szőnyegek az ülés alatt található
két elemmel rögzíthetők.
Fej fölötti rakodópolc



A napellenzők fölött található rekesz különféle
tárgyak tárolására használható.
A tető és a tető tárolórekeszei


Fej feletti tárolórekesz és középső
tárolórekesz


A fej feletti tárolórekesz (1) a napellenzők
felett található és különféle tárgyak tárolására
használható.
A tetőbélésbe építve található egy tárolóhely (2).
Maximálisan megengedett terhelhetősége 6 kg.
Hirtelen lassulás esetén a tető középső
tárolórekeszében elhelyezett tárgyak
lövedék módjára viselkedhetnek.
Hátsó tárolórekesz
Ehhez a tárolórekeszhez a hátsó ülések és a
gépjármű csomagtartója felől lehet hozzáférni.
60 literes térfogattal rendelkezik és a
maximálisan megengedett terhelhetősége 10 kg.


► A hátsó ülések felől történő kinyitáshoz
csúsztassa szét a tárolórekesz zárófedeleit.


► A gépjármű csomagtartója felől történő
kinyitáshoz helyezze a hüvelykujját a
csomagtartó bemélyedésére, majd húzza meg a
fogantyút.
A hátsó tárolórekeszt óvatosan nyissa ki, nehogy a benne található tárgyak
kiessenek.
Hangulatfény
A hangulatfény beállításai az érintőképernyő V ezetési
világítás/Gépjármű
menüjében változtathatók
meg.

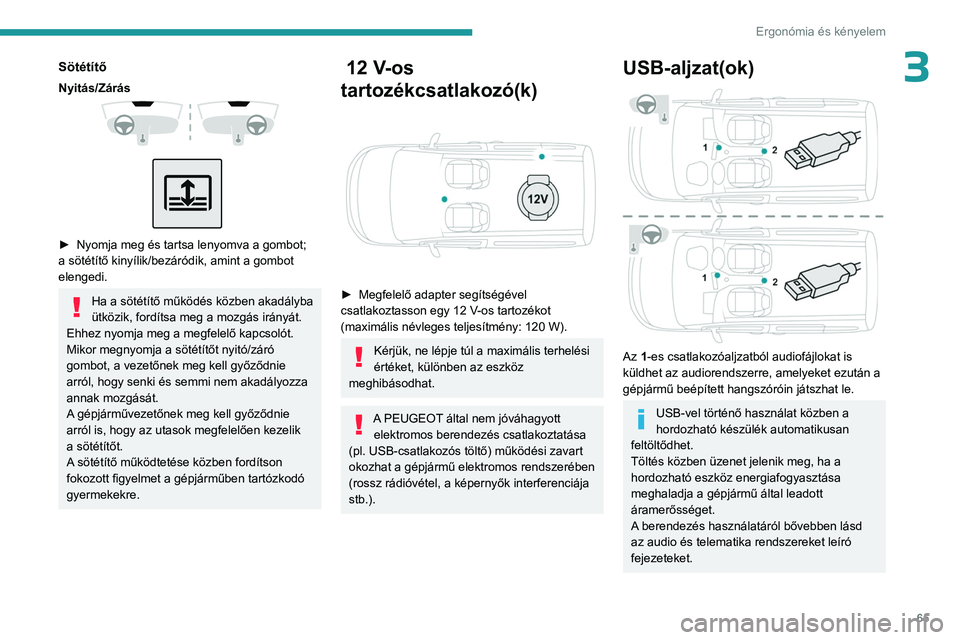

65
Ergonómia és kényelem
3Sötétítő
Nyitás/Zárás



► Nyomja meg és tartsa lenyomva a gombot;
a sötétítő kinyílik/bezáródik, amint a gombot
elengedi.
Ha a sötétítő működés közben akadályba
ütközik, fordítsa meg a mozgás irányát.
Ehhez nyomja meg a megfelelő kapcsolót.
Mikor megnyomja a sötétítőt nyitó/záró
gombot, a vezetőnek meg kell győződnie
arról, hogy senki és semmi nem akadályozza
annak mozgását.
A gépjárművezetőnek meg kell győződnie
arról is, hogy az utasok megfelelően kezelik
a sötétítőt.
A sötétítő működtetése közben fordítson
fokozott figyelmet a gépjárműben tartózkodó
gyermekekre.
12 V-os
tartozékcsatlakozó(k)


► Megfelelő adapter segítségével
csatlakoztasson egy 12 V-os tartozékot
(maximális névleges teljesítmény: 120 W).
Kérjük, ne lépje túl a maximális terhelési
értéket, különben az eszköz
meghibásodhat.
A PEUGEOT által nem jóváhagyott elektromos berendezés csatlakoztatása
(pl. USB-csatlakozós töltő) működési zavart
okozhat a gépjármű elektromos rendszerében
(rossz rádióvétel, a képernyők interferenciája
stb.).
USB-aljzat(ok)

Az 1-es csatlakozóaljzatból audiofájlokat is
küldhet az audiorendszerre, amelyeket ezután a
gépjármű beépített hangszóróin játszhat le.
USB-vel történő használat közben a
hordozható készülék automatikusan
feltöltődhet.
Töltés közben üzenet jelenik meg, ha a
hordozható eszköz energiafogyasztása
meghaladja a gépjármű által leadott
áramerősséget.
A berendezés használatáról bővebben lásd
az audio és telematika rendszereket leíró
fejezeteket.

66

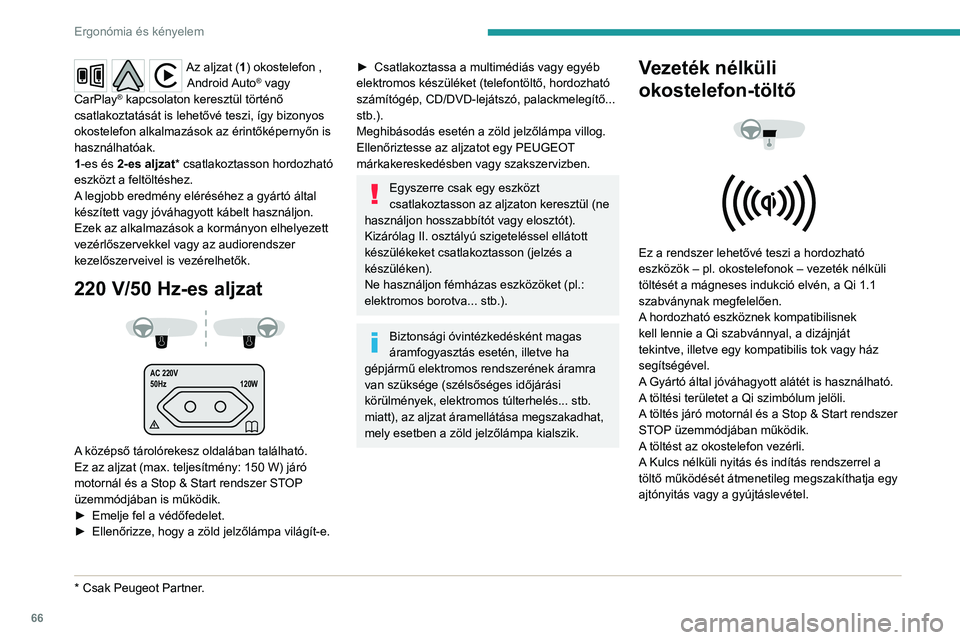

Ergonómia és kényelem
Az aljzat (1) okostelefon , Android Auto® vagy
CarPlay® kapcsolaton keresztül történő
csatlakoztatását is lehetővé teszi, így bizonyos
okostelefon alkalmazások az érintőképernyőn is
használhatóak.
1-es és 2-es aljzat* csatlakoztasson hordozható
eszközt a feltöltéshez.
A legjobb eredmény eléréséhez a gyártó által
készített vagy jóváhagyott kábelt használjon.
Ezek az alkalmazások a kormányon elhelyezett
vezérlőszervekkel vagy az audiorendszer
kezelőszerveivel is vezérelhetők.
220 V/50 Hz-es aljzat


AC 220V
50Hz 120W

A középső tárolórekesz oldalában található.
Ez az aljzat (max. teljesítmény: 150 W) járó
motornál és a Stop & Start rendszer STOP
üzemmódjában is működik.
►

Emelje fel a védőfedelet.
►


Ellenőrizze, hogy a zöld jelzőlámpa világít-e.
* Csak Peugeot Partner .
► Csatlakoztassa a multimédiás vagy egyéb
elektromos készüléket (telefontöltő, hordozható
számítógép, CD/DVD-lejátszó, palackmelegítő...
stb.).
Meghibásodás esetén a zöld jelzőlámpa villog.
Ellenőriztesse az aljzatot egy PEUGEOT

márkakereskedésben vagy szakszervizben.
Egyszerre csak egy eszközt
csatlakoztasson az aljzaton keresztül (ne
használjon hosszabbítót vagy elosztót).
Kizárólag II. osztályú szigeteléssel ellátott
készülékeket csatlakoztasson (jelzés a
készüléken).
Ne használjon fémházas eszközöket (pl.:
elektromos borotva... stb.).
Biztonsági óvintézkedésként magas
áramfogyasztás esetén, illetve ha
gépjármű elektromos rendszerének áramra
van szüksége (szélsőséges időjárási
körülmények, elektromos túlterhelés... stb.
miatt), az aljzat áramellátása megszakadhat,
mely esetben a zöld jelzőlámpa kialszik.
Vezeték nélküli
okostelefon-töltő




Ez a rendszer lehetővé teszi a hordozható
eszközök – pl. okostelefonok – vezeték nélküli
töltését a mágneses indukció elvén, a Qi 1.1
szabványnak megfelelően.
A hordozható eszköznek kompatibilisnek
kell lennie a Qi szabvánnyal, a dizájnját
tekintve, illetve egy kompatibilis tok vagy ház
segítségével.
A Gyártó által jóváhagyott alátét is használható.
A töltési területet a Qi szimbólum jelöli.
A töltés járó motornál és a Stop & Start rendszer
STOP üzemmódjában működik.
A töltést az okostelefon vezérli.
A Kulcs nélküli nyitás és indítás rendszerrel a
töltő működését átmenetileg megszakíthatja egy
ajtónyitás vagy a gyújtáslevétel.

67
Ergonómia és kényelem

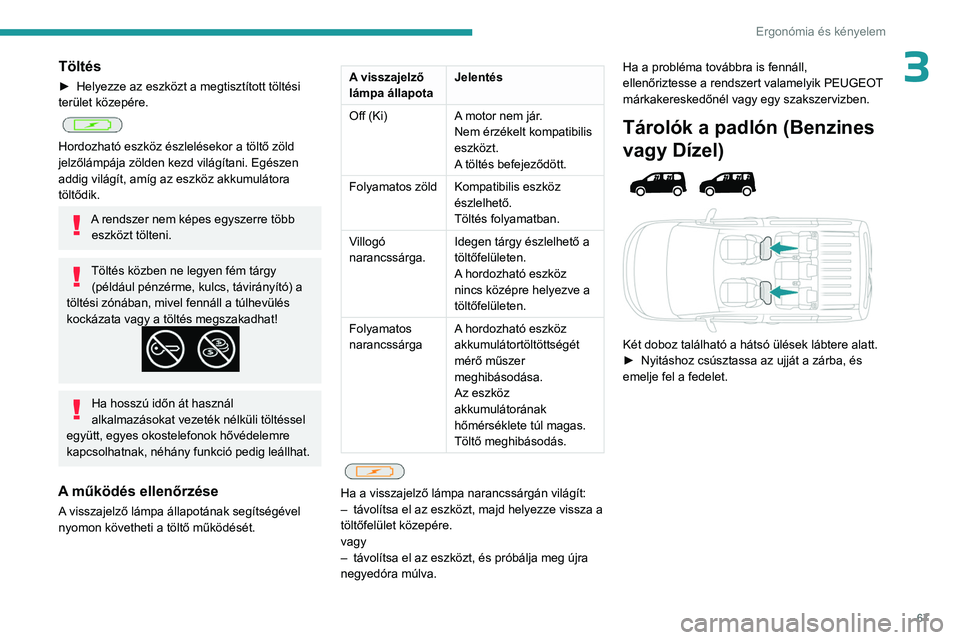

3Töltés
► Helyezze az eszközt a megtisztított töltési
terület közepére.


Hordozható eszköz észlelésekor a töltő zöld
jelzőlámpája zölden kezd világítani. Egészen
addig világít, amíg az eszköz akkumulátora
töltődik.
A rendszer nem képes egyszerre több eszközt tölteni.
Töltés közben ne legyen fém tárgy (például pénzérme, kulcs, távirányító) a
töltési zónában, mivel fennáll a túlhevülés
kockázata vagy a töltés megszakadhat!
Ha hosszú időn át használ
alkalmazásokat vezeték nélküli töltéssel
együtt, egyes okostelefonok hővédelemre
kapcsolhatnak, néhány funkció pedig leállhat.
A működés ellenőrzése
A visszajelző lámpa állapotának segítségével
nyomon követheti a töltő működését.
A visszajelző
lámpa állapota Jelentés
Off (Ki) A motor nem jár.
Nem érzékelt kompatibilis
eszközt.
A töltés befejeződött.
Folyamatos zöld Kompatibilis eszköz
észlelhető.
Töltés folyamatban.
Villogó
narancssárga. Idegen tárgy észlelhető a
töltőfelületen.
A hordozható eszköz
nincs középre helyezve a
töltőfelületen.
Folyamatos
narancssárga A hordozható eszköz
akkumulátortöltöttségét
mérő műszer
meghibásodása.
Az eszköz
akkumulátorának
hőmérséklete túl magas.
Töltő meghibásodás.


Ha a visszajelző lámpa narancssárgán világít:
–
távolítsa el az eszközt, majd helyezze vissza a
töltőfelület közepére.
vagy
–

távolítsa el az eszközt, és próbálja meg újra
negyedóra múlva. Ha a probléma továbbra is fennáll,
ellenőriztesse a rendszert valamelyik PEUGEOT


márkakereskedőnél vagy egy szakszervizben.
Tárolók a padlón (Benzines
vagy Dízel)




Két doboz található a hátsó ülések lábtere alatt.
► Nyitáshoz csúsztassa az ujját a zárba, és
emelje fel a fedelet.

68
Ergonómia és kényelem

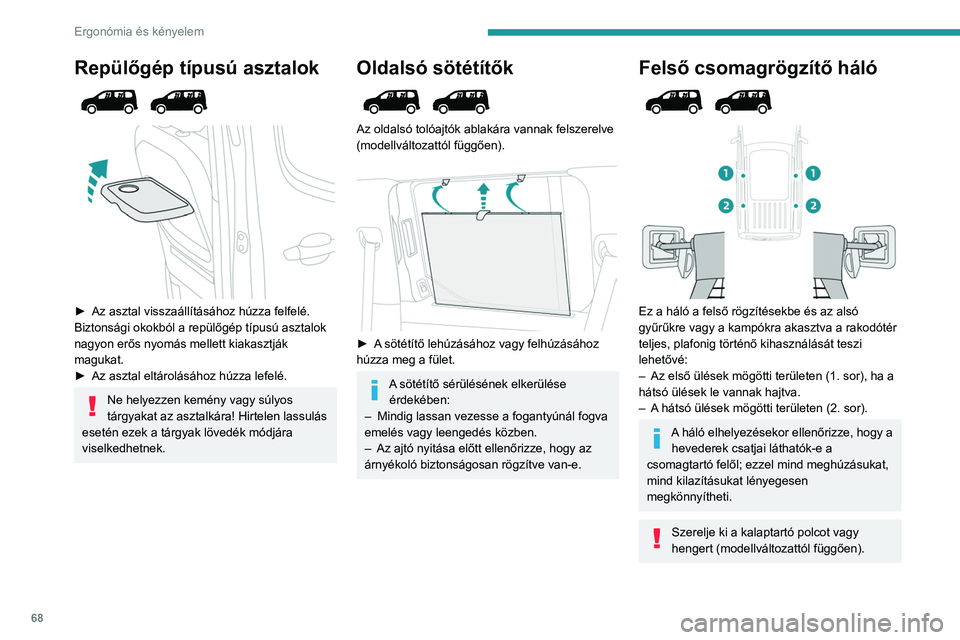

Repülőgép típusú asztalok



► Az asztal visszaállításához húzza felfelé.
Biztonsági okokból a repülőgép típusú asztalok
nagyon erős nyomás mellett kiakasztják
magukat.
►

Az asztal eltárolásához húzza lefelé.
Ne helyezzen kemény vagy súlyos
tárgyakat az asztalkára! Hirtelen lassulás
esetén ezek a tárgyak lövedék módjára
viselkedhetnek.
Oldalsó sötétítők

Az oldalsó tolóajtók ablakára vannak felszerelve
(modellváltozattól függően).


► A sötétítő lehúzásához vagy felhúzásához
húzza meg a fület.
A sötétítő sérülésének elkerülése érdekében:
–

Mindig lassan vezesse a fogantyúnál fogva
emelés vagy leengedés közben.
–


Az ajtó nyitása előtt ellenőrizze, hogy az
árnyékoló biztonságosan rögzítve van-e.
Felső csomagrögzítő háló



Ez a háló a felső rögzítésekbe és az alsó
gyűrűkre vagy a kampókra akasztva a rakodótér
teljes, plafonig történő kihasználását teszi
lehetővé:
–
Az első ülések mögötti területen (1. sor), ha a
hátsó ülések le vannak hajtva.
–


A
hátsó ülések mögötti területen (2. sor).
A háló elhelyezésekor ellenőrizze, hogy a hevederek csatjai láthatók-e a
csomagtartó felől; ezzel mind meghúzásukat,
mind kilazításukat lényegesen
megkönnyítheti.
Szerelje ki a kalaptartó polcot vagy
hengert (modellváltozattól függően).
