PEUGEOT PARTNER 2022 Návod na použití (in Czech)

169
Jízda

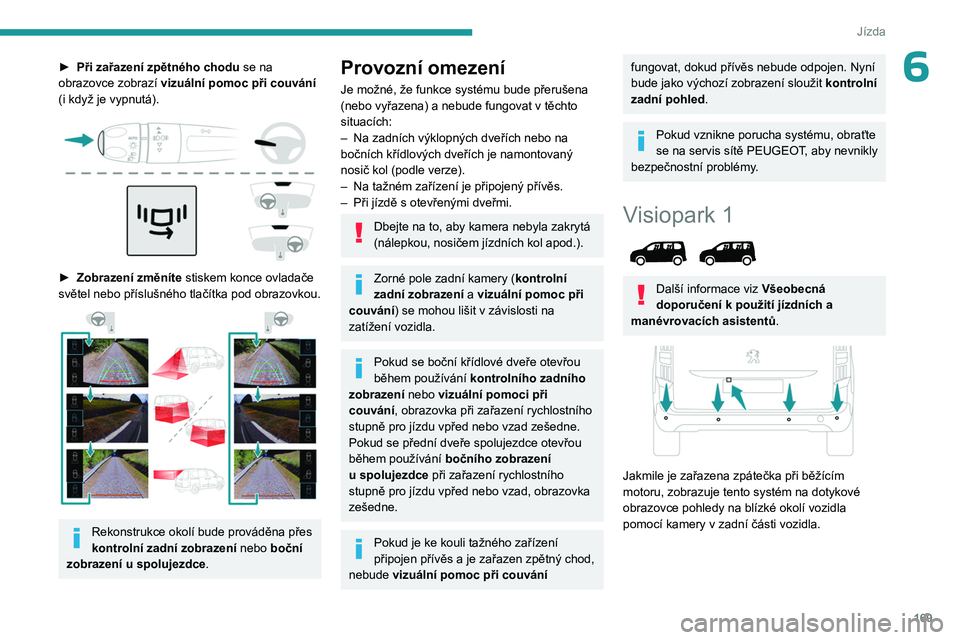

6► Při zařazení zpětného chodu se na
obrazovce zobrazí vizuální pomoc při couvání
(i
když je vypnutá).


► Zobrazení změníte stiskem konce ovladače
světel nebo příslušného tlačítka pod obrazovkou.


Rekonstrukce okolí bude prováděna přes
kontrolní zadní zobrazení nebo boční
zobrazení u
spolujezdce .
Provozní omezení
Je možné, že funkce systému bude přerušena
(nebo vyřazena) a
nebude fungovat v těchto
situacích:
–

Na zadních výklopných dveřích nebo na
bočních křídlových dveřích je namontovaný
nosič kol (podle verze).
–


Na tažném zařízení je připojený přívěs.
–


Při jízdě s
otevřenými dveřmi.
Dbejte na to, aby kamera nebyla zakrytá
(nálepkou, nosičem jízdních kol apod.).
Zorné pole zadní kamery ( kontrolní
zadní zobrazení a vizuální pomoc při
couvání) se mohou lišit v
závislosti na
zatížení vozidla.
Pokud se boční křídlové dveře otevřou
během používání kontrolního zadního
zobrazení nebo vizuální pomoci při
couvání, obrazovka při zařazení rychlostního
stupně pro jízdu vpřed nebo vzad zešedne.
Pokud se přední dveře spolujezdce otevřou
během používání bočního zobrazení
u

spolujezdce při zařazení rychlostního
stupně pro jízdu vpřed nebo vzad, obrazovka
zešedne.
Pokud je ke kouli tažného zařízení
připojen přívěs a je zařazen zpětný chod,
nebude vizuální pomoc při couvání
fungovat, dokud přívěs nebude odpojen. Nyní
bude jako výchozí zobrazení sloužit kontrolní
zadní pohled .
Pokud vznikne porucha systému, obraťte
se na servis sítě PEUGEOT, aby nevnikly
bezpečnostní problémy.
Visiopark 1

Další informace viz Všeobecná
doporučení k použití jízdních a
manévrovacích asistentů .


Jakmile je zařazena zpátečka při běžícím
motoru, zobrazuje tento systém na dotykové
obrazovce pohledy na blízké okolí vozidla
pomocí kamery v
zadní části vozidla.

170
Jízda

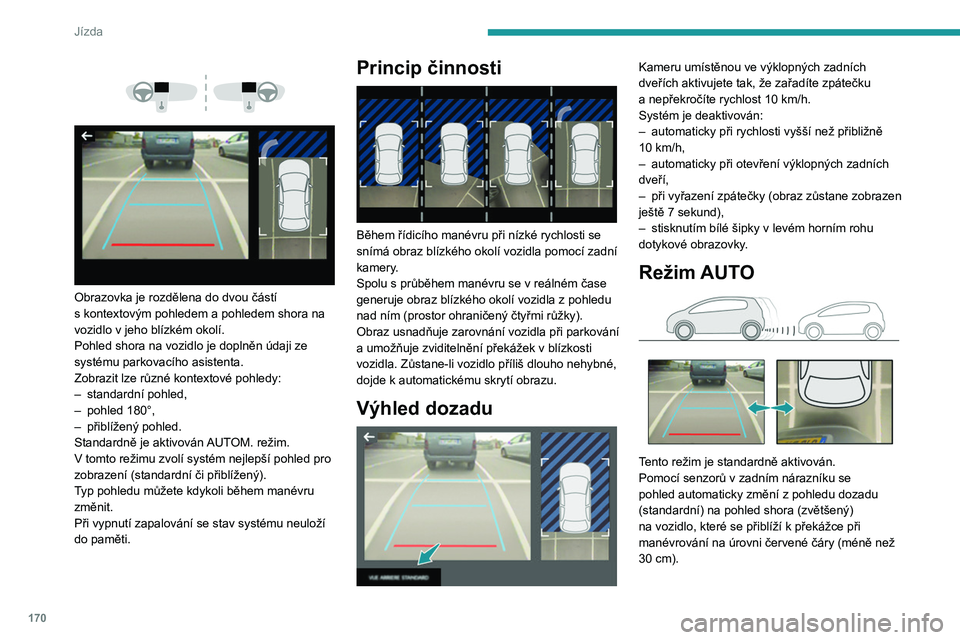

Obrazovka je rozdělena do dvou částí
s kontextovým pohledem a pohledem shora na
vozidlo v
jeho blízkém okolí.
Pohled shora na vozidlo je doplněn údaji ze
systému parkovacího asistenta.
Zobrazit lze různé kontextové pohledy:
–

standardní pohled,
–


pohled 180°,
–


přiblížený pohled.
Standardně je aktivován

AUTOM. režim.
V
tomto režimu zvolí systém nejlepší pohled pro
zobrazení (standardní či přiblížený).
Typ pohledu můžete kdykoli během manévru
změnit.
Při vypnutí zapalování se stav systému neuloží
do paměti.
Princip činnosti

Během řídicího manévru při nízké rychlosti se
snímá obraz blízkého okolí vozidla pomocí zadní
kamery.
Spolu s
průběhem manévru se v reálném čase
generuje obraz blízkého okolí vozidla z
pohledu
nad ním (prostor ohraničený čtyřmi růžky).
Obraz usnadňuje zarovnání vozidla při parkování
a umožňuje zviditelnění překážek v
blízkosti
vozidla. Zůstane-li vozidlo příliš dlouho nehybné,
dojde k
automatickému skrytí obrazu.
Výhled dozadu

Kameru umístěnou ve výklopných zadních
dveřích aktivujete tak, že zařadíte zpátečku
a nepřekročíte rychlost 10 km/h.
Systém je deaktivován:
–

automaticky při rychlosti vyšší než přibližně
10

km/h,
–

automaticky při otevření výklopných zadních
dveří,
–


při vyřazení zpátečky (obraz zůstane zobrazen
ještě 7

sekund),
–

stisknutím bílé šipky v
levém horním rohu
dotykové obrazovky.
Režim AUTO

Tento režim je standardně aktivován.
Pomocí senzorů v zadním nárazníku se
pohled automaticky změní z
pohledu dozadu
(standardní) na pohled shora (zvětšený)
na vozidlo, které se přiblíží k
překážce při
manévrování na úrovni červené čáry (méně než
30
cm).

171
Jízda

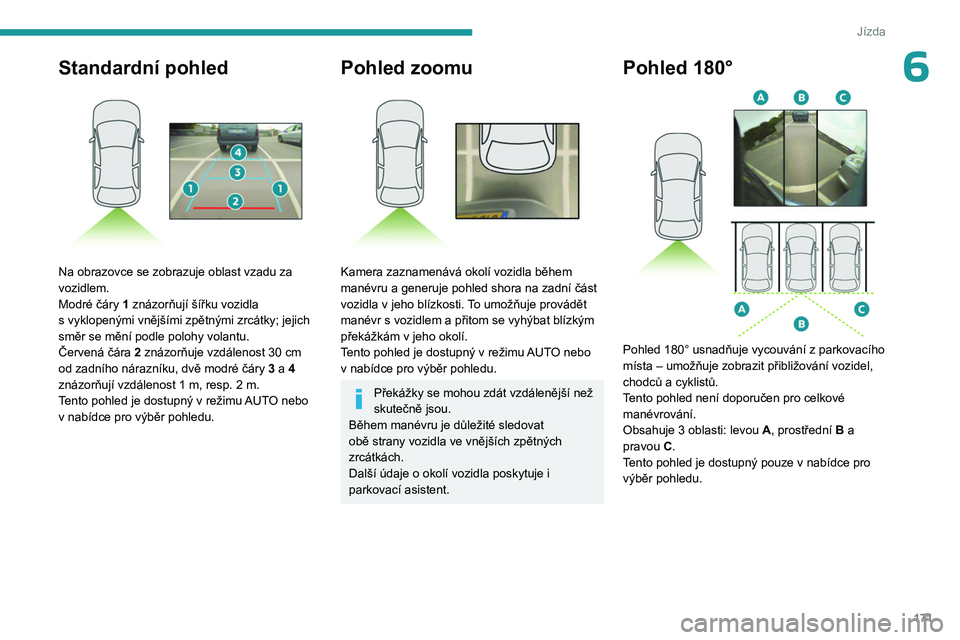

6Standardní pohled

Na obrazovce se zobrazuje oblast vzadu za
vozidlem.
Modré čáry 1 znázorňují šířku vozidla
s vyklopenými vnějšími zpětnými zrcátky; jejich
směr se mění podle polohy volantu.
Červená čára 2 znázorňuje vzdálenost 30
cm
od zadního nárazníku, dvě modré čáry 3 a 4
znázorňují vzdálenost 1
m, resp. 2 m.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Pohled zoomu

Kamera zaznamenává okolí vozidla během
manévru a generuje pohled shora na zadní část
vozidla v jeho blízkosti. To umožňuje provádět
manévr s
vozidlem a přitom se vyhýbat blízkým
překážkám v
jeho okolí.
Tento pohled je dostupný v
režimu AUTO nebo
v
nabídce pro výběr pohledu.
Překážky se mohou zdát vzdálenější než
skutečně jsou.
Během manévru je důležité sledovat
obě strany vozidla ve vnějších zpětných
zrcátkách.
Další údaje o okolí vozidla poskytuje i
parkovací asistent.
Pohled 180°

Pohled 180° usnadňuje vycouvání z parkovacího
místa – umožňuje zobrazit přibližování vozidel,
chodců a cyklistů.
T
ento pohled není doporučen pro celkové
manévrování.
Obsahuje 3 oblasti: levou A, prostřední B a
pravou C.
Tento pohled je dostupný pouze v
nabídce pro
výběr pohledu.

172
Jízda

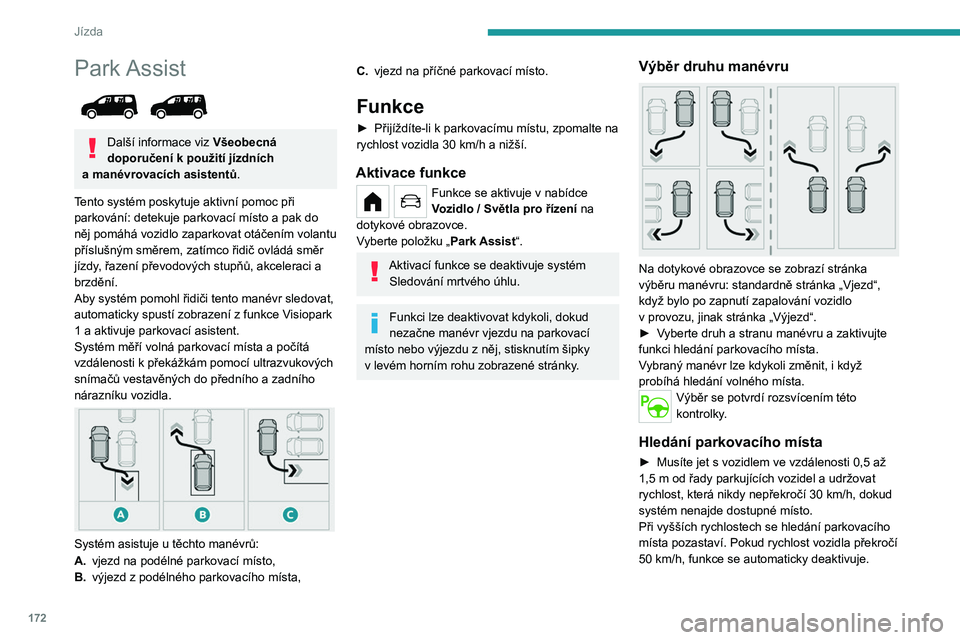

Park Assist

Další informace viz Všeobecná
doporučení k použití jízdních
a

manévrovacích asistentů .
Tento systém poskytuje aktivní pomoc při
parkování: detekuje parkovací místo a pak do
něj pomáhá vozidlo zaparkovat otáčením volantu
příslušným směrem, zatímco řidič ovládá směr
jízdy, řazení převodových stupňů, akceleraci a
brzdění.
Aby systém pomohl řidiči tento manévr sledovat,
automaticky spustí zobrazení z
funkce Visiopark
1 a

aktivuje parkovací asistent.
Systém měří volná parkovací místa a počítá
vzdálenosti k
překážkám pomocí ultrazvukových
snímačů vestavěných do předního a zadního
nárazníku vozidla.


Systém asistuje u těchto manévrů:
A. vjezd na podélné parkovací místo,
B. výjezd z
podélného parkovacího místa,
C.vjezd na příčné parkovací místo.
Funkce
► Přijíždíte-li k parkovacímu místu, zpomalte na
rychlost vozidla 30 km/h a nižší.
Aktivace funkce
Funkce se aktivuje v nabídce
V ozidlo / Světla pro řízení na
dotykové obrazovce.
Vyberte položku „ Park Assist“.
Aktivací funkce se deaktivuje systém
Sledování mrtvého úhlu.
Funkci lze deaktivovat kdykoli, dokud
nezačne manévr vjezdu na parkovací
místo nebo výjezdu z
něj, stisknutím šipky
v

levém horním rohu zobrazené stránky.
Výběr druhu manévru

Na dotykové obrazovce se zobrazí stránka
výběru manévru: standardně stránka „Vjezd“,
když bylo po zapnutí zapalování vozidlo
v provozu, jinak stránka „Výjezd“.
►

V
yberte druh a stranu manévru a zaktivujte
funkci hledání parkovacího místa.
Vybraný manévr lze kdykoli změnit, i když
probíhá hledání volného místa.
Výběr se potvrdí rozsvícením této
kontrolky.
Hledání parkovacího místa
► Musíte jet s vozidlem ve vzdálenosti 0,5 až
1,5 m od řady parkujících vozidel a udržovat
rychlost, která nikdy nepřekročí 30
km/h, dokud
systém nenajde dostupné místo.
Při vyšších rychlostech se hledání parkovacího
místa pozastaví. Pokud rychlost vozidla překročí
50
km/h, funkce se automaticky deaktivuje.

173
Jízda

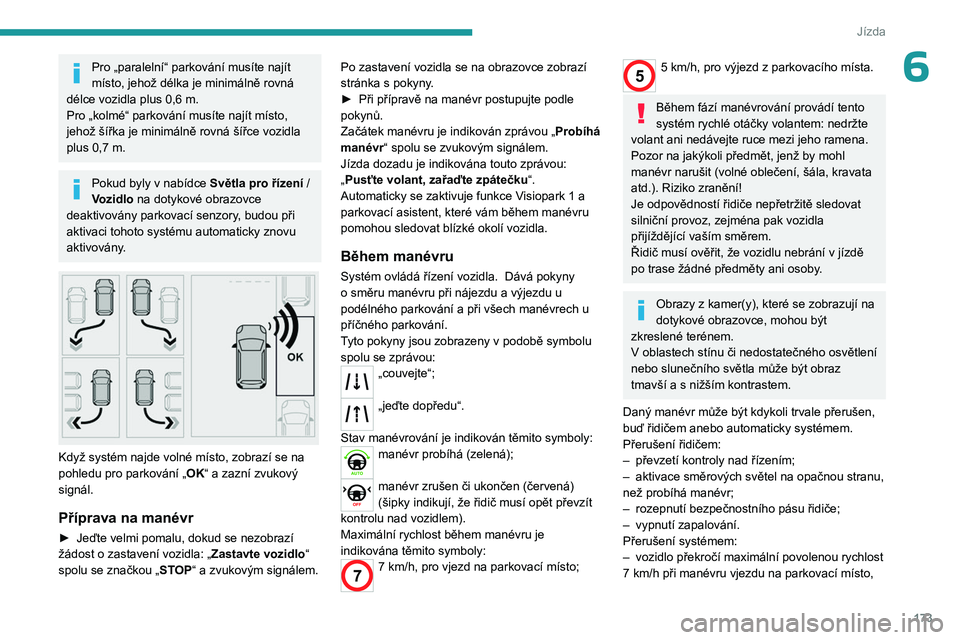

6Pro „paralelní“ parkování musíte najít
místo, jehož délka je minimálně rovná
délce vozidla plus 0,6
m.
Pro „kolmé“ parkování musíte najít místo,
jehož šířka je minimálně rovná šířce vozidla
plus 0,7
m.
Pokud byly v nabídce Světla pro řízení /
V ozidlo na dotykové obrazovce
deaktivovány parkovací senzory, budou při
aktivaci tohoto systému automaticky znovu
aktivovány.


Když systém najde volné místo, zobrazí se na
pohledu pro parkování „ OK“ a
zazní zvukový
signál.
Příprava na manévr
► Jeďte velmi pomalu, dokud se nezobrazí
žádost o zastavení vozidla: „ Zastavte vozidlo
“
spolu se značkou „ STOP“ a zvukovým signálem. Po zastavení vozidla se na obrazovce zobrazí
stránka s
pokyny.
►
Při přípravě na manévr postupujte podle
pokynů.
Začátek manévru je indikován zprávou „ Probíhá
manévr “ spolu se zvukovým signálem.
Jízda dozadu je indikována touto zprávou:
„
Pusťte volant, zařaďte zpátečku“.
Automaticky se zaktivuje funkce Visiopark 1 a
parkovací asistent, které vám během manévru
pomohou sledovat blízké okolí vozidla.
Během manévru
Systém ovládá řízení vozidla. Dává pokyny
o směru manévru při nájezdu a výjezdu u
podélného parkování a při všech manévrech u
příčného parkování.
T
yto pokyny jsou zobrazeny v podobě symbolu
spolu se zprávou:
„couvejte“;
„jeďte dopředu“.
Stav manévrování je indikován těmito symboly:
manévr probíhá (zelená);
manévr zrušen či ukončen (červená)
(šipky indikují, že řidič musí opět převzít
kontrolu nad vozidlem).
Maximální rychlost během manévru je
indikována těmito symboly:
77 km/h, pro vjezd na parkovací místo;
55 km/h, pro výjezd z parkovacího místa.
Během fází manévrování provádí tento
systém rychlé otáčky volantem: nedržte
volant ani nedávejte ruce mezi jeho ramena.
Pozor na jakýkoli předmět, jenž by mohl
manévr narušit (volné oblečení, šála, kravata
atd.). Riziko zranění!
Je odpovědností řidiče nepřetržitě sledovat
silniční provoz, zejména pak vozidla
přijíždějící vaším směrem.
Řidič musí ověřit, že vozidlu nebrání v
jízdě
po trase žádné předměty ani osoby.
Obrazy z kamer(y), které se zobrazují na
dotykové obrazovce, mohou být
zkreslené terénem.
V

oblastech stínu či nedostatečného osvětlení
nebo slunečního světla může být obraz
tmavší a s
nižším kontrastem.
Daný manévr může být kdykoli trvale přerušen,
buď řidičem anebo automaticky systémem.
Přerušení řidičem:
–

převzetí kontroly nad řízením;
–


aktivace směrových světel na opačnou stranu,
než probíhá manévr;
–


rozepnutí bezpečnostního pásu řidiče;
–


vypnutí zapalování.
Přerušení systémem:
–


vozidlo překročí maximální povolenou rychlost
7


km/h při manévru vjezdu na parkovací místo,

174
Jízda

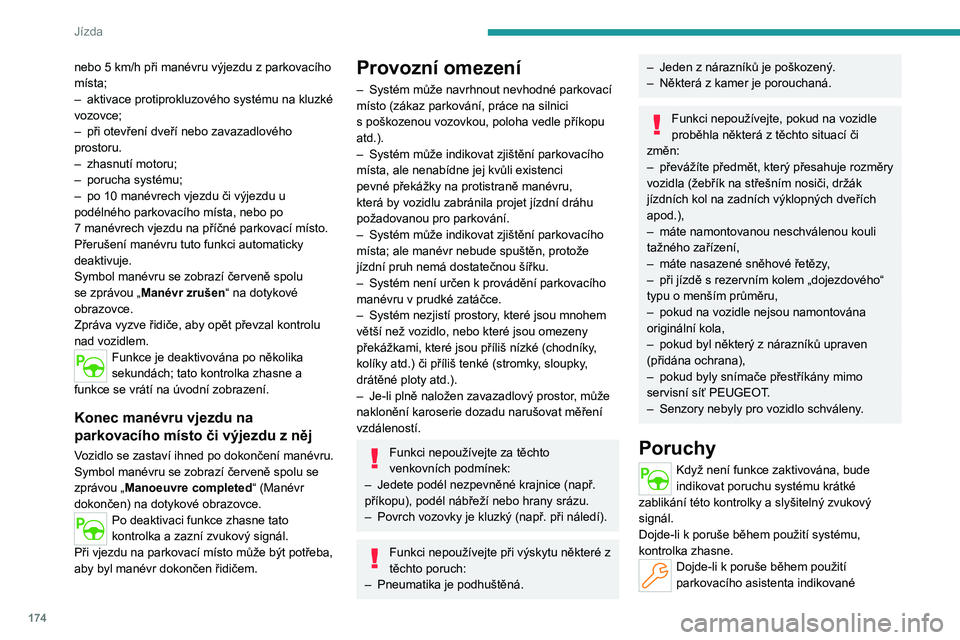

nebo 5 km/h při manévru výjezdu z parkovacího
místa;
–

aktivace protiprokluzového systému na kluzké
vozovce;
–


při otevření dveří nebo zavazadlového
prostoru.
–


zhasnutí motoru;
–


porucha systému;
–


po 10
manévrech vjezdu či výjezdu u
podélného parkovacího místa, nebo po
7
manévrech vjezdu na příčné parkovací místo.
Přerušení manévru tuto funkci automaticky
deaktivuje.
Symbol manévru se zobrazí červeně spolu
se zprávou „Manévr zrušen“ na dotykové
obrazovce.
Zpráva vyzve řidiče, aby opět převzal kontrolu
nad vozidlem.
Funkce je deaktivována po několika
sekundách; tato kontrolka zhasne a
funkce se vrátí na úvodní zobrazení.
Konec manévru vjezdu na
parkovacího místo či výjezdu z něj
Vozidlo se zastaví ihned po dokončení manévru.
Symbol manévru se zobrazí červeně spolu se
zprávou „Manoeuvre completed“ (Manévr
dokončen) na dotykové obrazovce.
Po deaktivaci funkce zhasne tato
kontrolka a zazní zvukový signál.
Při vjezdu na parkovací místo může být potřeba,
aby byl manévr dokončen řidičem.
Provozní omezení
– Systém může navrhnout nevhodné parkovací
místo (zákaz parkování, práce na silnici
s
poškozenou vozovkou, poloha vedle příkopu
atd.).
–

Systém může indikovat zjištění parkovacího
místa, ale nenabídne jej kvůli existenci
pevné překážky na protistraně manévru,
která by vozidlu zabránila projet jízdní dráhu
požadovanou pro parkování.
–


Systém může indikovat zjištění parkovacího
místa; ale manévr nebude spuštěn, protože
jízdní pruh nemá dostatečnou šířku.
–


Systém není určen k
provádění parkovacího
manévru v
prudké zatáčce.
–

Systém nezjistí prostory
, které jsou mnohem
větší než vozidlo, nebo které jsou omezeny
překážkami, které jsou příliš nízké (chodníky,
kolíky atd.) či příliš tenké (stromky, sloupky,
drátěné ploty atd.).
–

Je-li plně naložen zavazadlový prostor
, může
naklonění karoserie dozadu narušovat měření
vzdáleností.
Funkci nepoužívejte za těchto
venkovních podmínek:
–

Jedete podél nezpevněné krajnice (např.
příkopu), podél nábřeží nebo hrany srázu.
–


Povrch vozovky je kluzký (např. při náledí).
Funkci nepoužívejte při výskytu některé z
těchto poruch:
–

Pneumatika je podhuštěná.
– Jeden z nárazníků je poškozený.
– Některá z kamer je porouchaná.
Funkci nepoužívejte, pokud na vozidle
proběhla některá z těchto situací či
změn:
–

převážíte předmět, který přesahuje rozměry
vozidla (žebřík na střešním nosiči, držák
jízdních kol na zadních výklopných dveřích
apod.),
–


máte namontovanou neschválenou kouli
tažného zařízení,
–


máte nasazené sněhové řetězy
,
–

při jízdě s rezervním kolem „dojezdového“
typu o menším průměru,
–


pokud na vozidle nejsou namontována
originální kola,
–


pokud byl některý z
nárazníků upraven
(přidána ochrana),
–

pokud byly snímače přestříkány mimo
servisní síť PEUGEOT

.
–

Senzory nebyly pro vozidlo schváleny
.
Poruchy
Když není funkce zaktivována, bude
indikovat poruchu systému krátké
zablikání této kontrolky a slyšitelný zvukový
signál.
Dojde-li k
poruše během použití systému,
kontrolka zhasne.
Dojde-li k poruše během použití
parkovacího asistenta indikované

175

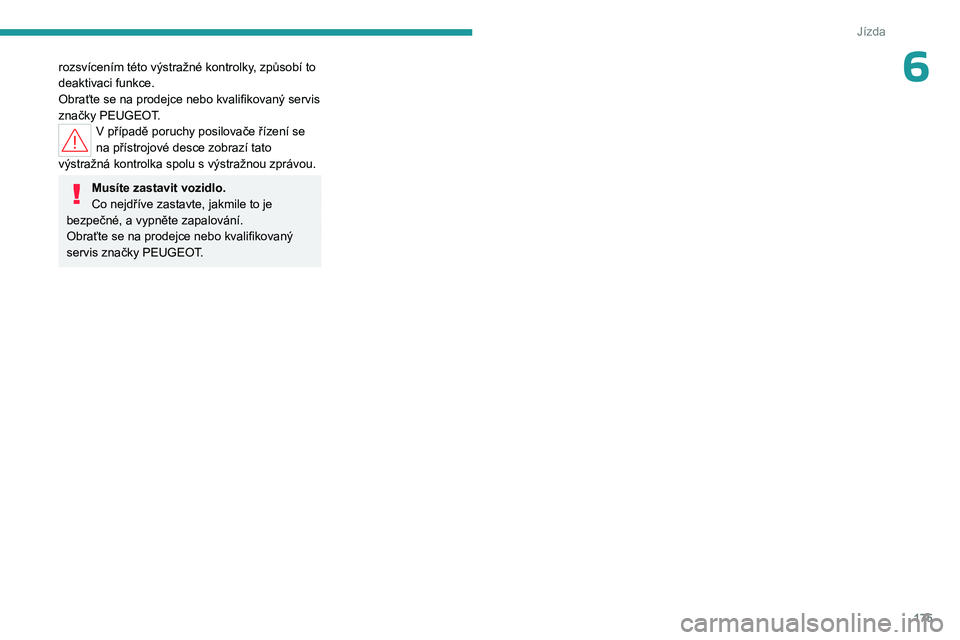

Jízda
6rozsvícením této výstražné kontrolky, způsobí to
deaktivaci funkce.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT.
V případě poruchy posilovače řízení se
na přístrojové desce zobrazí tato
výstražná kontrolka spolu s
výstražnou zprávou.
Musíte zastavit vozidlo.
Co nejdříve zastavte, jakmile to je
bezpečné, a
vypněte zapalování.
Obraťte se na prodejce nebo kvalifikovaný
servis značky PEUGEOT.

0033004400550057005100480055005600570059007400030003003700320037
005900EA004E005200030053 0052 00030047 0052 00030051 0048
00500048005D004C0003
0003
005D0069005900520047010C0003
001500170003 0003
00470044004F00E300740003
00570055004C005800500049005C0003
0051
0003
0047
0052
005900EA0056004F00480047004E01240003
00E30053004C00FE004E0052005900700003
0003
0057010C0046004B0003
00510048004D0048005B00570055007000500051010C004D00E300740046004B0003
0019
TOTAL QUARTZ INEO XTRA FIRST 0W-200003
004D0003005900EA00590052 004D00030037 0052
002D0048004B00520003
003300480058004A004800520057
00150003
0058
0015000A
0015

177

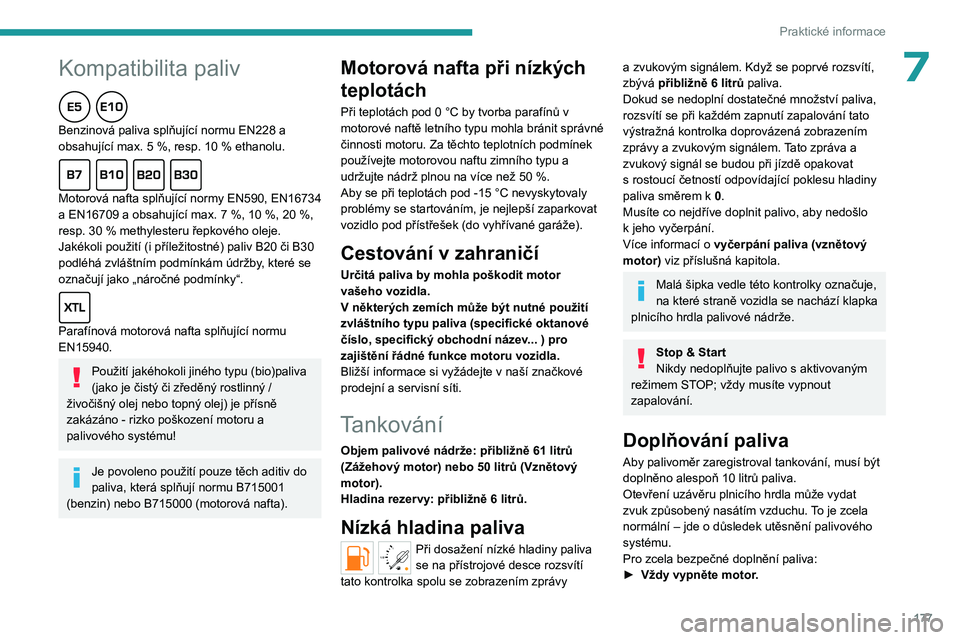

Praktické informace
7Kompatibilita paliv
Benzinová paliva splňující normu EN228 a
obsahující max. 5 %, resp. 10 % ethanolu.

Motorová nafta splňující normy EN590, EN16734
a EN16709 a obsahující max. 7 %, 10 %, 20 %,
resp. 30
% methylesteru řepkového oleje.
Jakékoli použití (i příležitostné) paliv B20 či B30
podléhá zvláštním podmínkám údržby, které se
označují jako „náročné podmínky“.

Parafínová motorová nafta splňující normu
EN15940.
Použití jakéhokoli jiného typu (bio)paliva
(jako je čistý či zředěný rostlinný /
živočišný olej nebo topný olej) je přísně
zakázáno - rizko poškození motoru a
palivového systému!
Je povoleno použití pouze těch aditiv do
paliva, která splňují normu B715001
(benzin) nebo B715000 (motorová nafta).
Motorová nafta při nízkých
teplotách
Při teplotách pod 0 °C by tvorba parafínů v
motorové naftě letního typu mohla bránit správné
činnosti motoru. Za těchto teplotních podmínek
používejte motorovou naftu zimního typu a
udržujte nádrž plnou na více než 50
%.
Aby se při teplotách pod -15
°C nevyskytovaly
problémy se startováním, je nejlepší zaparkovat
vozidlo pod přístřešek (do vyhřívané garáže).
Cestování v zahraničí
Určitá paliva by mohla poškodit motor
vašeho vozidla.
V některých zemích může být nutné použití
zvláštního typu paliva (specifické oktanové
číslo, specifický obchodní název... ) pro
zajištění řádné funkce motoru vozidla.
Bližší informace si vyžádejte v
naší značkové
prodejní a servisní síti.
Tankování
Objem palivové nádrže: přibližně 61 litrů
(Zážehový motor) nebo 50 litrů (Vznětový
motor).
Hladina rezervy: přibližně 6
litrů.
Nízká hladina paliva
/2
1 1Při dosažení nízké hladiny paliva
se na přístrojové desce rozsvítí
tato kontrolka spolu se zobrazením zprávy
a zvukovým signálem. Když se poprvé rozsvítí,
zbývá přibližně 6 litrů paliva.
Dokud se nedoplní dostatečné množství paliva,
rozsvítí se při každém zapnutí zapalování tato
výstražná kontrolka doprovázená zobrazením
zprávy a zvukovým signálem. Tato zpráva a
zvukový signál se budou při jízdě opakovat
s
rostoucí četností odpovídající poklesu hladiny
paliva směrem k

0
.
Musíte co nejdříve doplnit palivo, aby nedošlo
k
jeho vyčerpání.
Více informací o vyčerpání paliva (vznětový
motor) viz příslušná kapitola.
Malá šipka vedle této kontrolky označuje,
na které straně vozidla se nachází klapka
plnicího hrdla palivové nádrže.
Stop & Start
Nikdy nedoplňujte palivo s aktivovaným
režimem STOP; vždy musíte vypnout
zapalování.
Doplňování paliva
Aby palivoměr zaregistroval tankování, musí být
doplněno alespoň 10 litrů paliva.
Otevření uzávěru plnicího hrdla může vydat
zvuk způsobený nasátím vzduchu. To je zcela
normální – jde o důsledek utěsnění palivového
systému.
Pro zcela bezpečné doplnění paliva:
►

Vždy vypněte motor
.

178
Praktické informace
► Odemkněte vozidlo pomocí Přístup
a startování bez klíče.
►

Otevřete klapku plnicího hrdla paliva.

► U klasického klíče: zasuňte jej do zámku
uzávěru a pootočte klíč doleva.


► Odšroubujte a sejměte uzávěr plnicího hrdla,
který odložte na držák na klapce plnicího hrdla
paliva.
►

Zasuňte zástrčku do plnicího hrdla až na
doraz (aby tlačila na kovový ventil A

).
► Natankujte palivovou nádrž. Po třetím vypnutí
pistole již nepokračujte, protože by mohlo dojít
k
poruchám.
►

V
raťte uzávěr plnicího hrdla na místo a
otočením doprava jej zavřete.
►

Zatlačením na klapku plnicího hrdla paliva ji
zavřete (vozidlo musí být odemknuté).




Pokud je vozidlo vybaveno posuvnými
dveřmi na levé straně, neotevírejte je,
když je otevřená klapka plnicího hrdla
palivové nádrže. Jinak hrozí riziko poškození
klapky plnicího hrdla paliva i posuvných dveří
a riziko zranění tankující osoby.


Je-li klapka plnicího hrdla paliva palivové
nádrže otevřená, otevření levých bočních
dveří zabraňuje příslušné zařízení.
Dveře je ale možné pootevřít do poloviny.
Abyste mohli dveře opět používat, zavřete
klapku plnicího hrdla paliva.


Je-li klapka plnicího hrdla paliva palivové
nádrže otevřená, otevření levých bočních
dveří zabraňuje příslušné zařízení.
Dveře je ale možné pootevřít do poloviny.
Abyste mohli dveře opět používat, zavřete
klapku plnicího hrdla paliva.
Vozidlo je vybaveno katalyzátorem, který
pomáhá snižovat úroveň škodlivých emisí ve
výfukových plynech.
Po natankování nesprávného paliva
do vozidla musíte před startováním
motoru nechat palivovou nádrž vyprázdnit
a naplnit ji správným palivem.
Zastavení dodávky paliva
Vozidlo je vybaveno speciálním bezpečnostním
zařízením, které v případě nárazu přeruší přívod
paliva do motoru.
Ochrana proti záměně
paliva (vznětové motory)
(Závisí na zemi prodeje.)
Toto mechanické zařízení zabraňuje, abyste
palivovou nádrž vozidla se vznětovým motorem
naplnili benzinem.
