Praktické informace

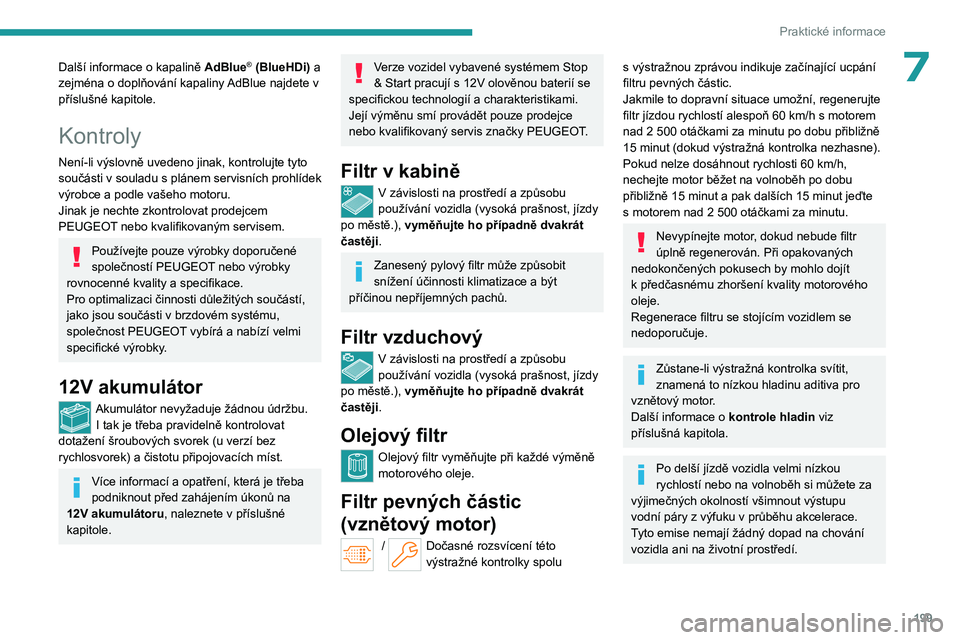

7Další informace o kapalině AdBlue® (BlueHDi) a
zejména o doplňování kapaliny AdBlue najdete v
příslušné kapitole.
Kontroly
Není-li výslovně uvedeno jinak, kontrolujte tyto
součásti v souladu s plánem servisních prohlídek
výrobce a podle vašeho motoru.
Jinak je nechte zkontrolovat prodejcem
PEUGEOT nebo kvalifikovaným servisem.
Používejte pouze výrobky doporučené
společností PEUGEOT nebo výrobky
rovnocenné kvality a specifikace.
Pro optimalizaci činnosti důležitých součástí,
jako jsou součásti v
brzdovém systému,
společnost PEUGEOT vybírá a nabízí velmi
specifické výrobky.
12V akumulátor
Akumulátor nevyžaduje žádnou údržbu. I tak je třeba pravidelně kontrolovat
dotažení šroubových svorek (u
verzí bez
rychlosvorek) a
čistotu připojovacích míst.
Více informací a opatření, která je třeba
podniknout před zahájením úkonů na
12V akumulátoru
, naleznete v příslušné
kapitole.
Verze vozidel vybavené systémem Stop
& Start pracují s 12V olověnou baterií se
specifickou technologií a
charakteristikami.
Její výměnu smí provádět pouze prodejce
nebo kvalifikovaný servis značky PEUGEOT.
Filtr v kabině
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být
příčinou nepříjemných pachů.
Filtr vzduchový
V závislosti na prostředí a způsobu
používání vozidla (vysoká prašnost, jízdy
po městě.), vyměňujte ho případně dvakrát
častěji.
Olejový filtr
Olejový filtr vyměňujte při každé výměně
motorového oleje.
Filtr pevných částic
(vznětový motor)
/ Dočasné rozsvícení této
výstražné kontrolky spolu
s výstražnou zprávou indikuje začínající ucpání
filtru pevných částic.
Jakmile to dopravní situace umožní, regenerujte
filtr jízdou rychlostí alespoň 60
km/h s motorem
nad 2
500 otáčkami za minutu po dobu přibližně
15
minut (dokud výstražná kontrolka nezhasne).
Pokud nelze dosáhnout rychlosti 60
km/h,
nechejte motor běžet na volnoběh po dobu
přibližně 15
minut a pak dalších 15 minut jeďte
s
motorem nad 2 500 otáčkami za minutu.
Nevypínejte motor, dokud nebude filtr
úplně regenerován. Při opakovaných
nedokončených pokusech by mohlo dojít
k

předčasnému zhoršení kvality motorového
oleje.
Regenerace filtru se stojícím vozidlem se
nedoporučuje.
Zůstane-li výstražná kontrolka svítit,
znamená to nízkou hladinu aditiva pro
vznětový motor.
Další informace o

kontrole hladin viz
příslušná kapitola.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo na volnoběh si můžete za
výjimečných okolností všimnout výstupu
vodní páry z
výfuku v průběhu akcelerace.
Tyto emise nemají žádný dopad na chování
vozidla ani na životní prostředí.

200
Praktické informace

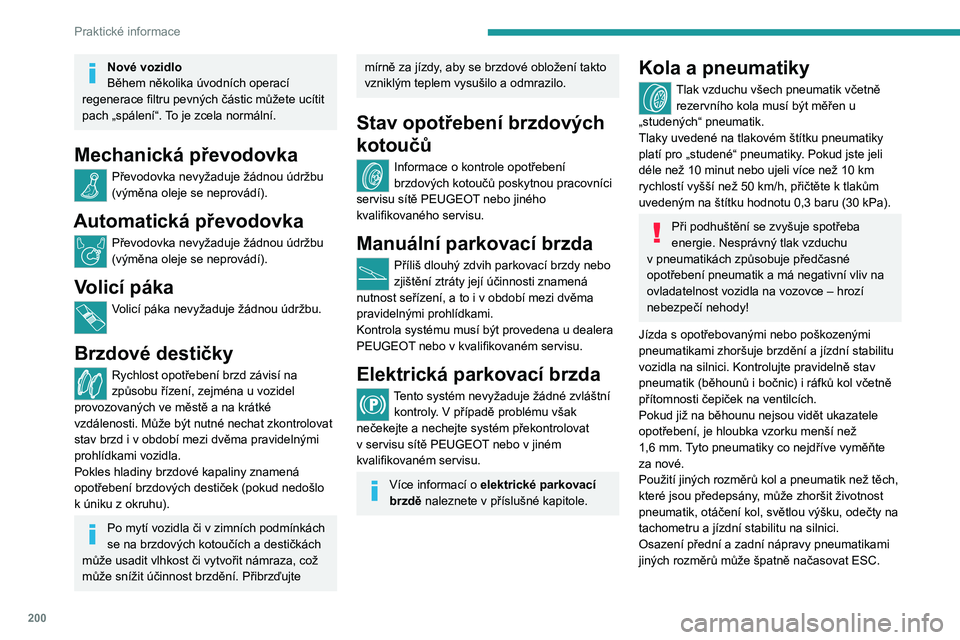

Nové vozidlo
Během několika úvodních operací
regenerace filtru pevných částic můžete ucítit
pach „spálení“. To je zcela normální.
Mechanická převodovka
Převodovka nevyžaduje žádnou údržbu
(výměna oleje se neprovádí).
Automatická převodovka
Převodovka nevyžaduje žádnou údržbu
(výměna oleje se neprovádí).
Volicí páka
Volicí páka nevyžaduje žádnou údržbu.
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na krátké
vzdálenosti. Může být nutné nechat zkontrolovat
stav brzd i
v období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z okruhu).
Po mytí vozidla či v zimních podmínkách
se na brzdových kotoučích a destičkách
může usadit vlhkost či vytvořit námraza, což
může snížit účinnost brzdění. Přibrzďujte
mírně za jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.
Stav opotřebení brzdových
kotoučů
Informace o kontrole opotřebení
brzdových kotoučů poskytnou pracovníci
servisu sítě PEUGEOT
nebo jiného
kvalifikovaného servisu.
Manuální parkovací brzda
Příliš dlouhý zdvih parkovací brzdy nebo
zjištění ztráty její účinnosti znamená
nutnost seřízení, a to i v období mezi dvěma
pravidelnými prohlídkami.
Kontrola systému musí být provedena u dealera
PEUGEOT nebo v kvalifikovaném servisu.
Elektrická parkovací brzda
Tento systém nevyžaduje žádné zvláštní kontroly. V případě problému však
nečekejte a nechejte systém překontrolovat
v

servisu sítě PEUGEOT nebo v jiném
kvalifikovaném servisu.
Více informací o elektrické parkovací
brzdě naleznete v příslušné kapitole.
Kola a pneumatiky
Tlak vzduchu všech pneumatik včetně rezervního kola musí být měřen u
„studených“ pneumatik.
Tlaky uvedené na tlakovém štítku pneumatiky
platí pro „studené“ pneumatiky. Pokud jste jeli
déle než 10
minut nebo ujeli více než 10 km
rychlostí vyšší než 50
km/h, přičtěte k tlakům
uvedeným na štítku hodnotu 0,3
baru (30 kPa).
Při podhuštění se zvyšuje spotřeba
energie. Nesprávný tlak vzduchu
v

pneumatikách způsobuje předčasné
opotřebení pneumatik a
má negativní vliv na
ovladatelnost vozidla na vozovce – hrozí
nebezpečí nehody!
Jízda s
opotřebovanými nebo poškozenými
pneumatikami zhoršuje brzdění a jízdní stabilitu
vozidla na silnici. Kontrolujte pravidelně stav
pneumatik (běhounů i
bočnic) i ráfků kol včetně
přítomnosti čepiček na ventilcích.
Pokud již na běhounu nejsou vidět ukazatele
opotřebení, je hloubka vzorku menší než
1,6

mm. Tyto pneumatiky co nejdříve vyměňte
za nové.
Použití jiných rozměrů kol a pneumatik než těch,
které jsou předepsány, může zhoršit životnost
pneumatik, otáčení kol, světlou výšku, odečty na
tachometru a jízdní stabilitu na silnici.
Osazení přední a zadní nápravy pneumatikami
jiných rozměrů může špatně načasovat ESC.

201
Praktické informace

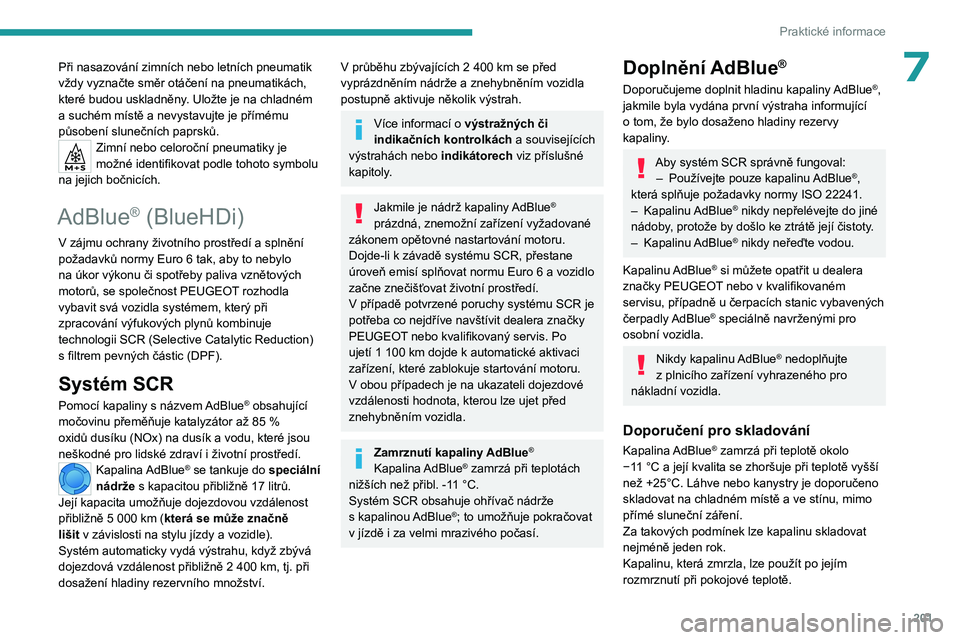

7Při nasazování zimních nebo letních pneumatik
vždy vyznačte směr otáčení na pneumatikách,
které budou uskladněny. Uložte je na chladném
a suchém místě a nevystavujte je přímému
působení slunečních paprsků.
Zimní nebo celoroční pneumatiky je
možné identifikovat podle tohoto symbolu
na jejich bočnicích.
AdBlue® (BlueHDi)
V zájmu ochrany životního prostředí a splnění
požadavků normy Euro 6 tak, aby to nebylo
na úkor výkonu či spotřeby paliva vznětových
motorů, se společnost PEUGEOT rozhodla
vybavit svá vozidla systémem, který při
zpracování výfukových plynů kombinuje
technologii SCR (Selective Catalytic Reduction)
s
filtrem pevných částic (DPF).
Systém SCR
Pomocí kapaliny s názvem AdBlue® obsahující
močovinu přeměňuje katalyzátor až 85 %
oxidů dusíku (NOx) na dusík a vodu, které jsou
neškodné pro lidské zdraví i životní prostředí.
Kapalina AdBlue® se tankuje do speciální
nádrže s

kapacitou přibližně 17 litrů.
Její kapacita umožňuje dojezdovou vzdálenost
přibližně 5

000

km ( která se může značně
lišit v

závislosti na stylu jízdy a vozidle).
Systém automaticky vydá výstrahu, když zbývá
dojezdová vzdálenost přibližně 2
400 km, tj. při
dosažení hladiny rezervního množství.
V průběhu zbývajících 2 400 km se před
vyprázdněním nádrže a znehybněním vozidla
postupně aktivuje několik výstrah.
Více informací o výstražných či
indikačních kontrolkách a souvisejících
výstrahách nebo indikátorech viz příslušné
kapitoly.
Jakmile je nádrž kapaliny AdBlue®
prázdná, znemožní zařízení vyžadované
zákonem opětovné nastartování motoru.
Dojde-li k

závadě systému SCR, přestane
úroveň emisí splňovat normu Euro 6 a
vozidlo
začne znečišťovat životní prostředí.
V

případě potvrzené poruchy systému SCR je
potřeba co nejdříve navštívit dealera značky
PEUGEOT nebo kvalifikovaný servis. Po
ujetí 1

100

km dojde k

automatické aktivaci
zařízení, které zablokuje startování motoru.
V

obou případech je na ukazateli dojezdové
vzdálenosti hodnota, kterou lze ujet před
znehybněním vozidla.
Zamrznutí kapaliny AdBlue®
Kapalina AdBlue® zamrzá při teplotách
nižších než přibl. -11

°C.
Systém SCR obsahuje ohřívač nádrže
s

kapalinou AdBlue
®; to umožňuje pokračovat
v

jízdě i za velmi mrazivého počasí.
Doplnění AdBlue®
Doporučujeme doplnit hladinu kapaliny AdBlue®,
jakmile byla vydána první výstraha informující
o

tom, že bylo dosaženo hladiny rezervy
kapaliny.
Aby systém SCR správně fungoval: – Používejte pouze kapalinu AdBlue®,
která splňuje požadavky normy ISO

22241.
–

Kapalinu

AdBlue
® nikdy nepřelévejte do jiné
nádoby, protože by došlo ke ztrátě její čistoty.
–

Kapalinu

AdBlue
® nikdy neřeďte vodou.
Kapalinu AdBlue
® si můžete opatřit u dealera
značky PEUGEOT nebo v kvalifikovaném
servisu, případně u čerpacích stanic vybavených
čerpadly AdBlue
® speciálně navrženými pro
osobní vozidla.
Nikdy kapalinu AdBlue® nedoplňujte
z

plnicího zařízení vyhrazeného pro
nákladní vozidla.
Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo
−11

°C a

její kvalita se zhoršuje při teplotě vyšší
než +25°C. Láhve nebo kanystry je doporučeno
skladovat na chladném místě a
ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně jeden

rok.
Kapalinu, která zmrzla, lze použít po jejím
rozmrznutí při pokojové teplotě.

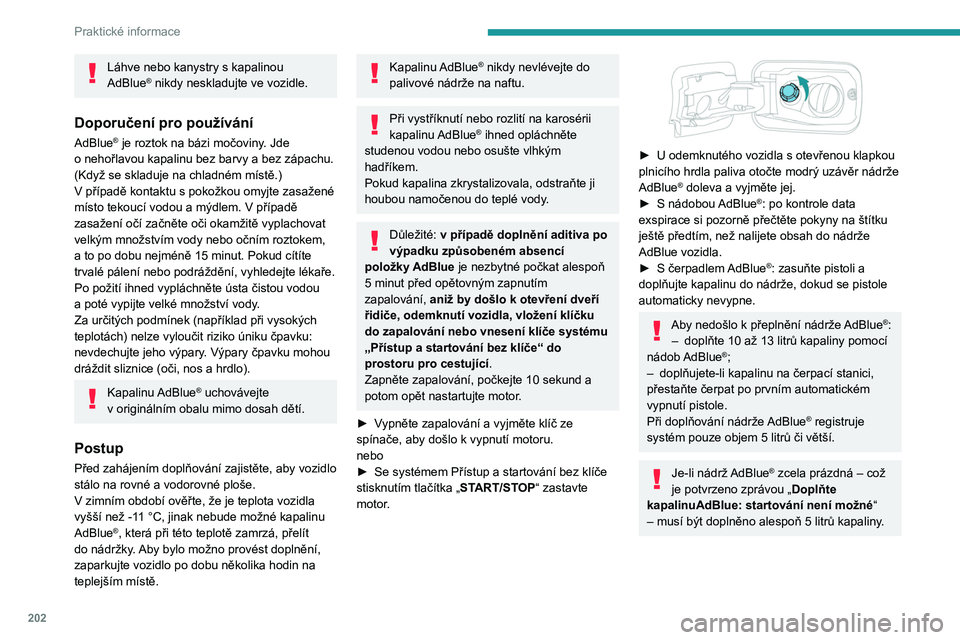

202
Praktické informace
Láhve nebo kanystry s kapalinou
AdBlue® nikdy neskladujte ve vozidle.
Doporučení pro používání
AdBlue® je roztok na bázi močoviny. Jde
o

nehořlavou kapalinu bez barvy a bez zápachu.
(Když se skladuje na chladném místě.)
V

případě kontaktu s pokožkou omyjte zasažené
místo tekoucí vodou a
mýdlem. V případě
zasažení očí začněte oči okamžitě vyplachovat
velkým množstvím vody nebo očním roztokem,
a

to po dobu nejméně 15 minut. Pokud cítíte
trvalé pálení nebo podráždění, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a

poté vypijte velké množství vody.
Za určitých podmínek (například při vysokých
teplotách) nelze vyloučit riziko úniku čpavku:
nevdechujte jeho výpary. Výpary čpavku mohou
dráždit sliznice (oči, nos a
hrdlo).
Kapalinu AdBlue® uchovávejte
v

originálním obalu mimo dosah dětí.
Postup
Před zahájením doplňování zajistěte, aby vozidlo
stálo na rovné a vodorovné ploše.
V zimním období ověřte, že je teplota vozidla
vyšší než -11 °C, jinak nebude možné kapalinu
AdBlue
®, která při této teplotě zamrzá, přelít
do nádržky. Aby bylo možno provést doplnění,
zaparkujte vozidlo po dobu několika hodin na
teplejším místě.
Kapalinu AdBlue® nikdy nevlévejte do
palivové nádrže na naftu.
Při vystříknutí nebo rozlití na karosérii
kapalinu AdBlue® ihned opláchněte
studenou vodou nebo osušte vlhkým
hadříkem.
Pokud kapalina zkrystalizovala, odstraňte ji
houbou namočenou do teplé vody.
Důležité: v případě doplnění aditiva po
výpadku způsobeném absencí
položky
AdBlue je nezbytné počkat alespoň
5

minut před opětovným zapnutím
zapalování, aniž by došlo k
otevření dveří
řidiče, odemknutí vozidla, vložení klíčku
do zapalování nebo vnesení klíče systému
„Přístup a
startování bez klíče“ do
prostoru pro cestující .
Zapněte zapalování, počkejte 10
sekund a
potom opět nastartujte motor.
►

V

ypněte zapalování a vyjměte klíč ze
spínače, aby došlo k vypnutí motoru.
nebo
►

Se systémem Přístup a
startování bez klíče
stisknutím tlačítka „START/STOP“ zastavte
motor.


► U odemknutého vozidla s otevřenou klapkou
plnicího hrdla paliva otočte modrý uzávěr nádrže
AdBlue
® doleva a vyjměte jej.
►
S

nádobou AdBlue®: po kontrole data
exspirace si pozorně přečtěte pokyny na štítku
ještě předtím, než nalijete obsah do nádrže
AdBlue vozidla.
►

S


čerpadlem AdBlue
®: zasuňte pistoli a
doplňujte kapalinu do nádrže, dokud se pistole
automaticky nevypne.
Aby nedošlo k přeplnění nádrže AdBlue®:
–
doplňte 10 až 13

litrů kapaliny pomocí
nádob AdBlue
®;
–
doplňujete-li kapalinu na čerpací stanici,
přestaňte čerpat po prvním automatickém
vypnutí pistole.
Při doplňování nádrže
AdBlue
® registruje
systém pouze objem 5

litrů či větší.
Je-li nádrž AdBlue® zcela prázdná – což
je potvrzeno zprávou „ Doplňte
kapalinuAdBlue: startování není možné “
– musí být doplněno alespoň 5
litrů kapaliny.

203
Praktické informace

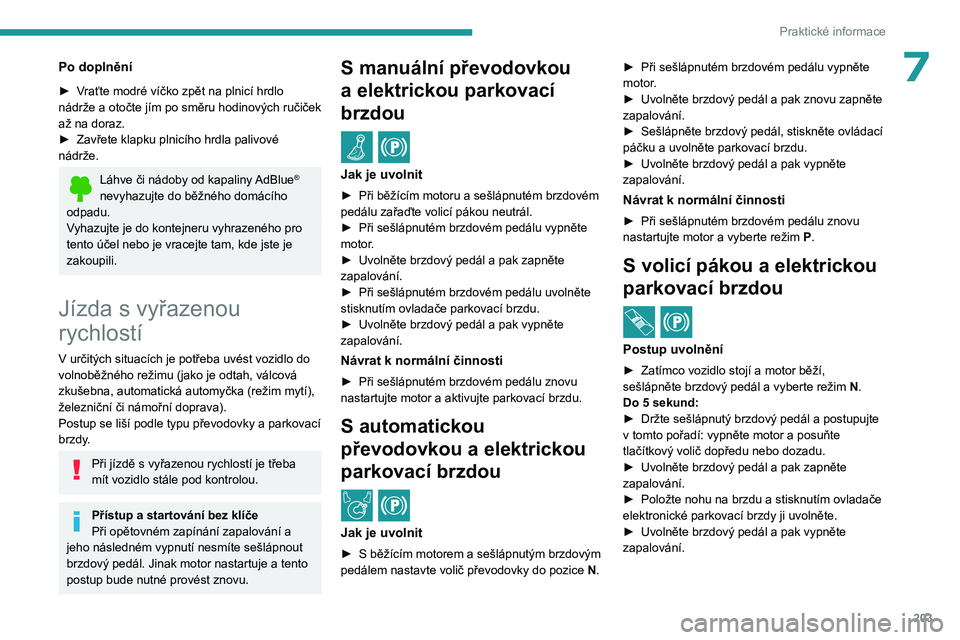

7Po doplnění
► Vraťte modré víčko zpět na plnicí hrdlo
nádrže a otočte jím po směru hodinových ručiček
až na doraz.
►
Zavřete klapku plnicího hrdla palivové
nádrže.
Láhve či nádoby od kapaliny AdBlue®
nevyhazujte do běžného domácího
odpadu.
Vyhazujte je do kontejneru vyhrazeného pro
tento účel nebo je vracejte tam, kde jste je
zakoupili.
Jízda s vyřazenou
rychlostí
V určitých situacích je potřeba uvést vozidlo do
volnoběžného režimu (jako je odtah, válcová
zkušebna, automatická automyčka (režim mytí),
železniční či námořní doprava).
Postup se liší podle typu převodovky a parkovací
brzdy
.
Při jízdě s vyřazenou rychlostí je třeba
mít vozidlo stále pod kontrolou.
Přístup a startování bez klíče
Při opětovném zapínání zapalování a
jeho následném vypnutí nesmíte sešlápnout
brzdový pedál. Jinak motor nastartuje a tento
postup bude nutné provést znovu.
S manuální převodovkou
a elektrickou parkovací
brzdou
/
Jak je uvolnit
► Při běžícím motoru a sešlápnutém brzdovém
pedálu zařaďte volicí pákou neutrál.
►

Při sešlápnutém brzdovém pedálu vypněte
motor

.
►

Uvolněte brzdový pedál a
pak zapněte
zapalování.
►

Při sešlápnutém brzdovém pedálu uvolněte
stisknutím ovladače parkovací brzdu.
►


Uvolněte brzdový pedál a
pak vypněte
zapalování.
Návrat k normální činnosti
► Při sešlápnutém brzdovém pedálu znovu
nastartujte motor a aktivujte parkovací brzdu.
S automatickou
převodovkou a elektrickou
parkovací brzdou
/
Jak je uvolnit
► S běžícím motorem a sešlápnutým brzdovým
pedálem nastavte volič převodovky do pozice N .►

Při sešlápnutém brzdovém pedálu vypněte
motor
.
►
Uvolněte brzdový pedál a
pak znovu zapněte
zapalování.
►
Sešlápněte brzdový pedál, stiskněte ovládací
páčku a uvolněte parkovací brzdu.
►

Uvolněte brzdový pedál a
pak vypněte
zapalování.
Návrat k normální činnosti
► Při sešlápnutém brzdovém pedálu znovu
nastartujte motor a vyberte režim P.
S volicí pákou a elektrickou
parkovací brzdou
/
Postup uvolnění
► Zatímco vozidlo stojí a motor běží,
sešlápněte brzdový pedál a vyberte režim N
.
Do 5
sekund:
►

Držte sešlápnutý brzdový pedál a postupujte
v

tomto pořadí: vypněte motor a posuňte
tlačítkový volič dopředu nebo dozadu.
►

Uvolněte brzdový pedál a
pak zapněte
zapalování.
►

Položte nohu na brzdu a stisknutím ovladače
elektronické parkovací brzdy ji uvolněte.
►


Uvolněte brzdový pedál a
pak vypněte
zapalování.

204
Praktické informace

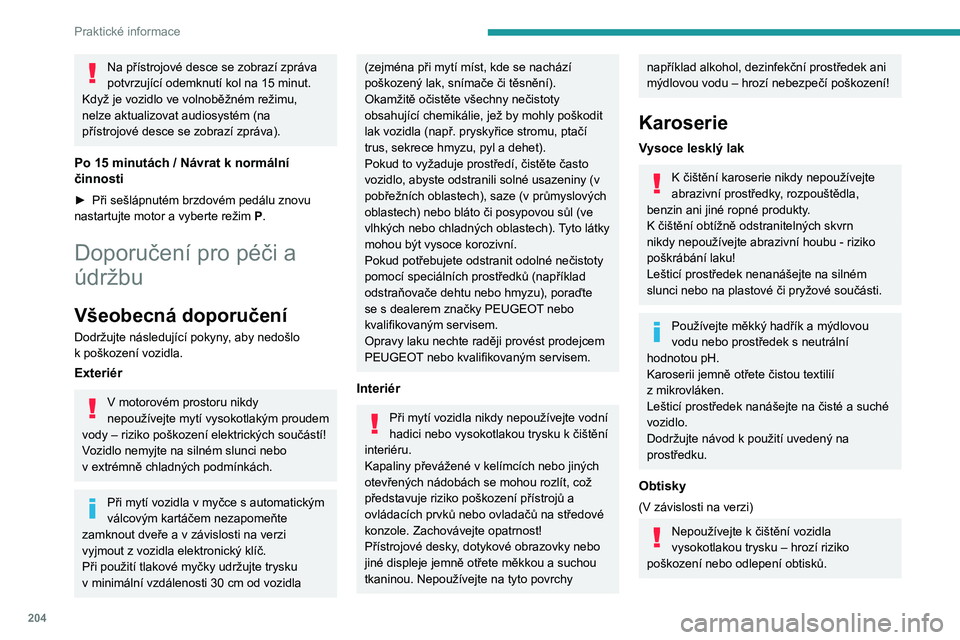

Na přístrojové desce se zobrazí zpráva
potvrzující odemknutí kol na 15 minut.
Když je vozidlo ve volnoběžném režimu,
nelze aktualizovat audiosystém (na
přístrojové desce se zobrazí zpráva).
Po 15 minutách / Návrat k normální
činnosti
► Při sešlápnutém brzdovém pedálu znovu
nastartujte motor a vyberte režim P.
Doporučení pro péči a
údržbu
Všeobecná doporučení
Dodržujte následující pokyny, aby nedošlo
k poškození vozidla.
Exteriér
V motorovém prostoru nikdy
nepoužívejte mytí vysokotlakým proudem
vody – riziko poškození elektrických součástí!
Vozidlo nemyjte na silném slunci nebo
v

extrémně chladných podmínkách.
Při mytí vozidla v myčce s automatickým
válcovým kartáčem nezapomeňte
zamknout dveře a v
závislosti na verzi
vyjmout z vozidla elektronický klíč.
Při použití tlakové myčky udržujte trysku
v

minimální vzdálenosti 30 cm od vozidla
(zejména při mytí míst, kde se nachází
poškozený lak, snímače či těsnění).
Okamžitě očistěte všechny nečistoty
obsahující chemikálie, jež by mohly poškodit
lak vozidla (např. pryskyřice stromu, ptačí
trus, sekrece hmyzu, pyl a dehet).
Pokud to vyžaduje prostředí, čistěte často
vozidlo, abyste odstranili solné usazeniny (v
pobřežních oblastech), saze (v průmyslových
oblastech) nebo bláto či posypovou sůl (ve
vlhkých nebo chladných oblastech). Tyto látky
mohou být vysoce korozivní.
Pokud potřebujete odstranit odolné nečistoty
pomocí speciálních prostředků (například
odstraňovače dehtu nebo hmyzu), poraďte
se s dealerem značky PEUGEOT nebo
kvalifikovaným servisem.
Opravy laku nechte raději provést prodejcem
PEUGEOT nebo kvalifikovaným servisem.
Interiér
Při mytí vozidla nikdy nepoužívejte vodní
hadici nebo vysokotlakou trysku k čištění
interiéru.
Kapaliny převážené v kelímcích nebo jiných
otevřených nádobách se mohou rozlít, což
představuje riziko poškození přístrojů a
ovládacích prvků nebo ovladačů na středové
konzole. Zachovávejte opatrnost!
Přístrojové desky, dotykové obrazovky nebo
jiné displeje jemně otřete měkkou a
suchou
tkaninou. Nepoužívejte na tyto povrchy
například alkohol, dezinfekční prostředek ani
mýdlovou vodu – hrozí nebezpečí poškození!
Karoserie
Vysoce lesklý lak
K čištění karoserie nikdy nepoužívejte
abrazivní prostředky , rozpouštědla,
benzin ani jiné ropné produkty.
K

čištění obtížně odstranitelných skvrn
nikdy nepoužívejte abrazivní houbu - riziko
poškrábání laku!
Lešticí prostředek nenanášejte na silném
slunci nebo na plastové či pryžové součásti.
Používejte měkký hadřík a mýdlovou
vodu nebo prostředek s neutrální
hodnotou pH.
Karoserii jemně otřete čistou textilií
z

mikrovláken.
Lešticí prostředek nanášejte na čisté a suché
vozidlo.
Dodržujte návod k
použití uvedený na
prostředku.
Obtisky
(V závislosti na verzi)
Nepoužívejte k čištění vozidla
vysokotlakou trysku – hrozí riziko
poškození nebo odlepení obtisků.

205
Praktické informace

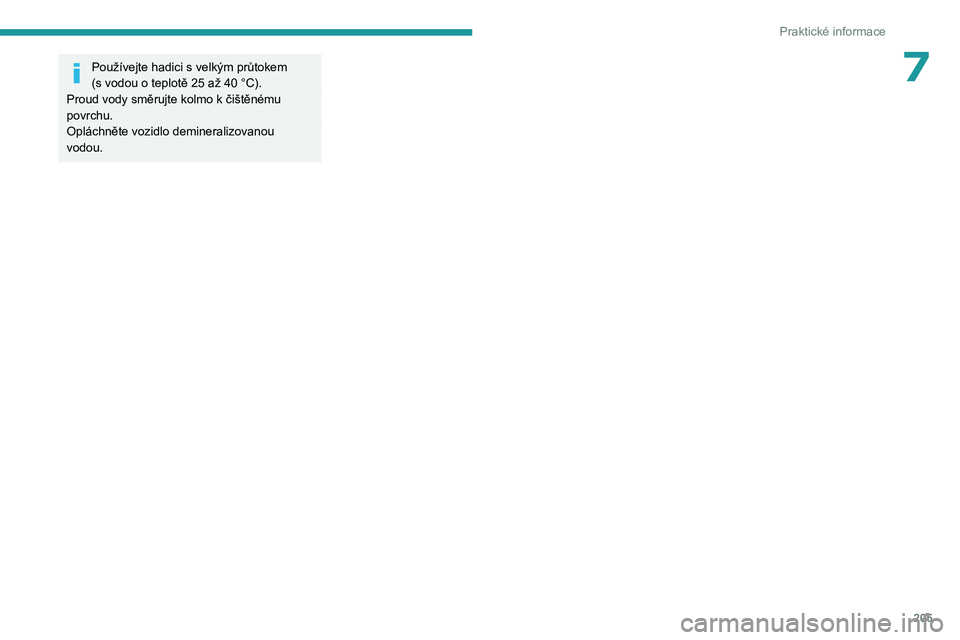

7Používejte hadici s velkým průtokem
(s vodou o teplotě 25 až 40 °C).
Proud vody směrujte kolmo k čištěnému
povrchu.
Opláchněte vozidlo demineralizovanou
vodou.

206
Porucha na cestě

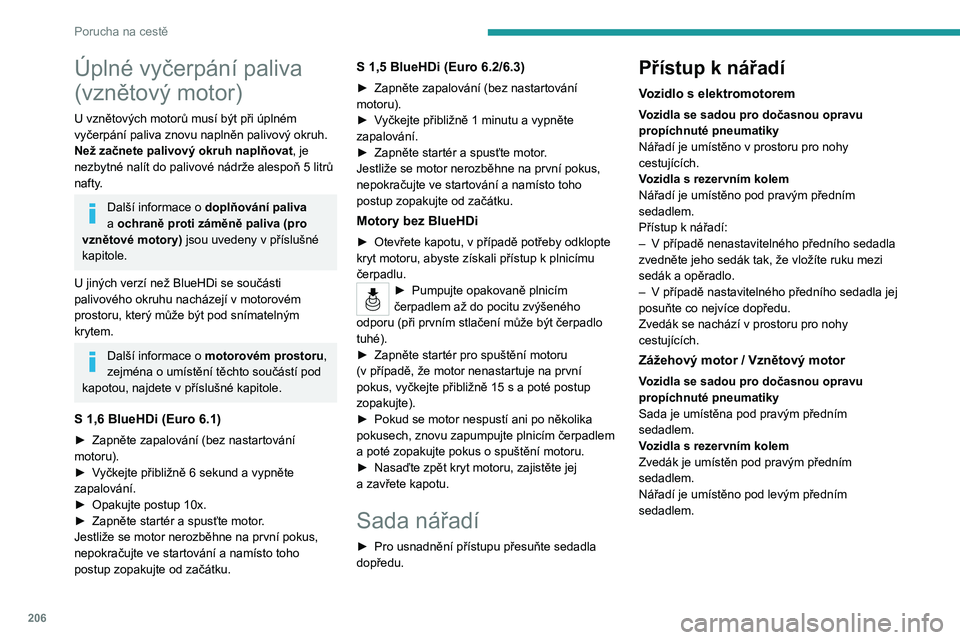

Úplné vyčerpání paliva
(vznětový motor)
U vznětových motorů musí být při úplném
vyčerpání paliva znovu naplněn palivový okruh.
Než začnete palivový okruh naplňovat, je
nezbytné nalít do palivové nádrže alespoň 5
litrů
nafty.
Další informace o doplňování paliva
a ochraně proti záměně paliva (pro
vznětové motory) jsou uvedeny v
příslušné
kapitole.
U

jiných verzí než BlueHDi se součásti
palivového okruhu nacházejí v
motorovém
prostoru, který může být pod snímatelným
krytem.
Další informace o motorovém prostoru,
zejména o umístění těchto součástí pod
kapotou, najdete v
příslušné kapitole.
S 1,6 BlueHDi (Euro 6.1)
► Zapněte zapalování (bez nastartování
motoru).
►

V
yčkejte přibližně 6 sekund a vypněte
zapalování.
►

Opakujte postup 10x.
►


Zapněte startér a
spusťte motor.
Jestliže se motor nerozběhne na první pokus,
nepokračujte ve startování a
namísto toho
postup zopakujte od začátku.
S 1,5 BlueHDi (Euro 6.2/6.3)
► Zapněte zapalování (bez nastartování
motoru).
►

V
yčkejte přibližně 1 minutu a vypněte
zapalování.
►

Zapněte startér a
spusťte motor.
Jestliže se motor nerozběhne na první pokus,
nepokračujte ve startování a
namísto toho
postup zopakujte od začátku.
Motory bez BlueHDi
► Otevřete kapotu, v případě potřeby odklopte
kryt motoru, abyste získali přístup k plnicímu
čerpadlu.
► Pumpujte opakovaně plnicím
čerpadlem až do pocitu zvýšeného
odporu (při prvním stlačení může být čerpadlo
tuhé).
►

Zapněte startér pro spuštění motoru
(v


případě, že motor nenastartuje na první
pokus, vyčkejte přibližně 15
s a poté postup
zopakujte).
►

Pokud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím čerpadlem
a


poté zopakujte pokus o spuštění motoru.
►

Nasaďte zpět kryt motoru, zajistěte jej
a


zavřete kapotu.
Sada nářadí
► Pro usnadnění přístupu přesuňte sedadla
dopředu.
Přístup k nářadí
Vozidlo s elektromotorem
Vozidla se sadou pro dočasnou opravu
propíchnuté pneumatiky
Nářadí je umístěno v
prostoru pro nohy
cestujících.
Vozidla s
rezervním kolem
Nářadí je umístěno pod pravým předním
sedadlem.
Přístup k
nářadí:
–

V
případě nenastavitelného předního sedadla
zvedněte jeho sedák tak, že vložíte ruku mezi
sedák a
opěradlo.
–

V
případě nastavitelného předního sedadla jej
posuňte co nejvíce dopředu.
Zvedák se nachází v
prostoru pro nohy
cestujících.
Zážehový motor / Vznětový motor
Vozidla se sadou pro dočasnou opravu
propíchnuté pneumatiky
Sada je umístěna pod pravým předním
sedadlem.
Vozidla s
rezervním kolem
Zvedák je umístěn pod pravým předním
sedadlem.
Nářadí je umístěno pod levým předním
sedadlem.

207
Porucha na cestě

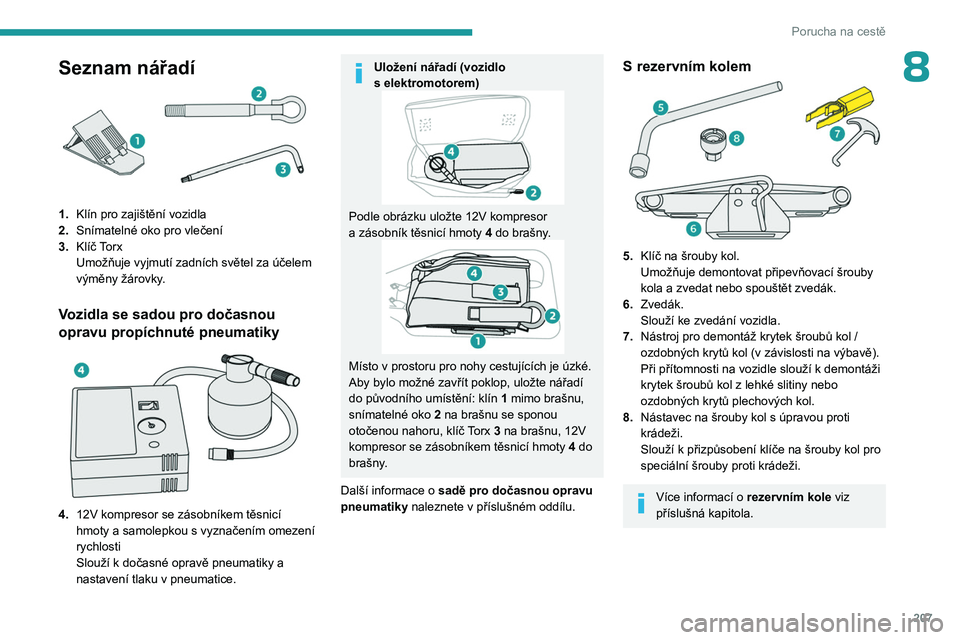

8Seznam nářadí
1.Klín pro zajištění vozidla
2. Snímatelné oko pro vlečení
3. Klíč Torx
Umožňuje vyjmutí zadních světel za účelem
výměny žárovky.
Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky


4.12V kompresor se zásobníkem těsnicí
hmoty a
samolepkou s vyznačením omezení
rychlosti
Slouží k dočasné opravě pneumatiky a
nastavení tlaku v pneumatice.
Uložení nářadí (vozidlo
s elektromotorem)
Podle obrázku uložte 12V kompresor
a zásobník těsnicí hmoty 4 do brašny.
Místo v prostoru pro nohy cestujících je úzké.
Aby bylo možné zavřít poklop, uložte nářadí
do původního umístění: klín
1 mimo brašnu,
snímatelné oko

2
na brašnu se sponou
otočenou nahoru, klíč Torx
3 na brašnu, 12V
kompresor se zásobníkem těsnicí hmoty

4
do
brašny.
Další informace o sadě pro dočasnou opravu
pneumatiky naleznete v
příslušném oddílu.
S rezervním kolem
5.Klíč na šrouby kol.
Umožňuje demontovat připevňovací šrouby
kola a zvedat nebo spouštět zvedák.
6. Zvedák.
Slouží ke zvedání vozidla.
7. Nástroj pro demontáž krytek šroubů kol /
ozdobných krytů kol (v
závislosti na výbavě).
Při přítomnosti na vozidle slouží k
demontáži
krytek šroubů kol z
lehké slitiny nebo
ozdobných krytů plechových kol.
8. Nástavec na šrouby kol s úpravou proti
krádeži.
Slouží k
přizpůsobení klíče na šrouby kol pro
speciální šrouby proti krádeži.
Více informací o rezervním kole viz
příslušná kapitola.

208
Porucha na cestě

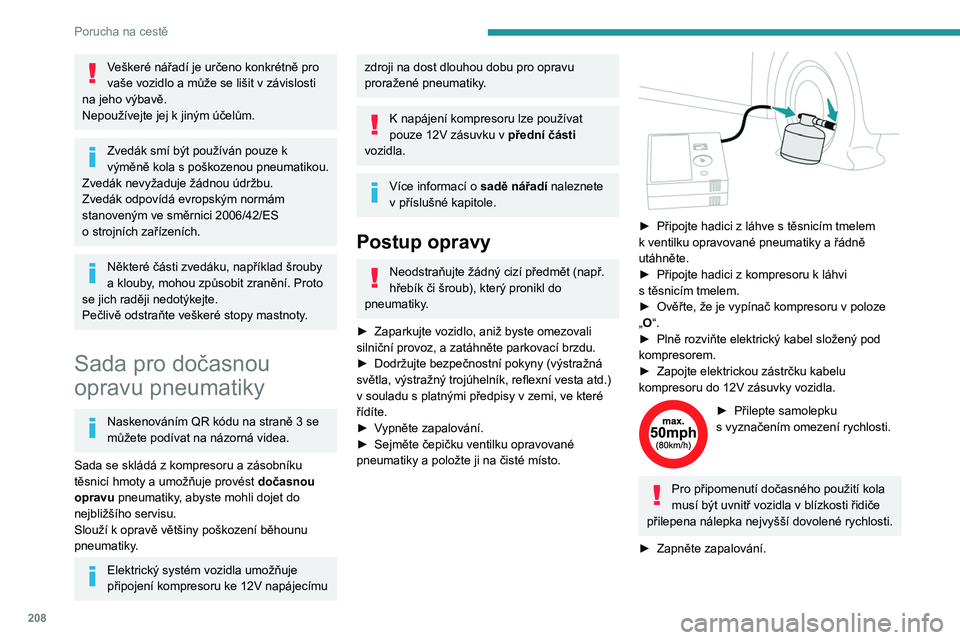

Veškeré nářadí je určeno konkrétně pro
vaše vozidlo a může se lišit v závislosti
na jeho výbavě.
Nepoužívejte jej k jiným účelům.
Zvedák smí být používán pouze k
výměně kola s poškozenou pneumatikou.
Zvedák nevyžaduje žádnou údržbu.
Zvedák odpovídá evropským normám
stanoveným ve směrnici 2006/42/ES
o

strojních zařízeních.
Některé části zvedáku, například šrouby
a klouby, mohou způsobit zranění. Proto
se jich raději nedotýkejte.
Pečlivě odstraňte veškeré stopy mastnoty.
Sada pro dočasnou
opravu pneumatiky
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Sada se skládá z kompresoru a zásobníku
těsnicí hmoty a umožňuje provést dočasnou
opravu pneumatiky, abyste mohli dojet do
nejbližšího servisu.
Slouží k opravě většiny poškození běhounu
pneumatiky.
Elektrický systém vozidla umožňuje
připojení kompresoru ke 12V napájecímu
zdroji na dost dlouhou dobu pro opravu
proražené pneumatiky.
K napájení kompresoru lze používat
pouze 12V zásuvku v přední části
vozidla.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Postup opravy
Neodstraňujte žádný cizí předmět (např.
hřebík či šroub), který pronikl do
pneumatiky.
►

Zaparkujte vozidlo, aniž byste omezovali
silniční provoz, a zatáhněte parkovací brzdu.
►


Dodržujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, reflexní vesta atd.)
v


souladu s platnými předpisy v zemi, ve které
řídíte.
►

V

ypněte zapalování.
►

Sejměte čepičku ventilku opravované
pneumatiky a položte ji na čisté místo.


► Připojte hadici z láhve s těsnicím tmelem
k ventilku opravované pneumatiky a řádně
utáhněte.
►

Připojte hadici z
kompresoru k láhvi
s
těsnicím tmelem.
►

Ověřte, že je vypínač kompresoru v
poloze
„O“.
►

Plně rozviňte elektrický kabel složený pod
kompresorem.
►


Zapojte elektrickou zástrčku kabelu
kompresoru do 12V zásuvky vozidla.
► Přilepte samolepku
s vyznačením omezení rychlosti.
Pro připomenutí dočasného použití kola
musí být uvnitř vozidla v blízkosti řidiče
přilepena nálepka nejvyšší dovolené rychlosti.
►

Zapněte zapalování.
