Page 91 of 207
95
ERGONOMIA E CONFORT
3
Confort
Il portabagagli interno non è
compatibile con il Tetto Zenith.
Montaggio delle barre
- Sganciare le protezioni in plastica
C .
- Svitare al massimo le rosette situate alle estremità delle barre.
- Afferrare la barra per le estremità e farla scorrere verso l'interno.
- Far uscire l'estremità metallica A
afferrando l'estremità della barra
come si fa per una siringa.
- Inserire l'estremità A su un lato,
q u i n d i f a r l a s c e n d e r e p e r fi s s a r l a
alla parte bassa della tacca B . Per riporle
In caso di non utilizzo delle barre:
- allentare parzialmente le rosette
- far risalire leggermente le barre
- far ruotare di 180° verso l'alto
- stringere le rosette.
Per un utilizzo corretto
In caso di urto frontale, è previsto un
disinnesto del portabagagli per non
ferire i passeggeri. Il leggero gioco
notato nella barra è legato a questo
disinnesto di sicurezza.
Non allentare o riporre le barre in una
posizione diversa da quella descritta
sopra.
Il carico sul portabagagli deve
appoggiare sulla mensola ed essere
fi s s a t o c o n i p a s s a c i n g h i a p r e s e n t i
sulle barre.
Le barre non sono maniglie di
sostegno per i passeggeri.
- Effettuare le stesse operazioni
sull'altro lato.
- V e r i fi c a r e c h e l e b a r r e s i a n o b e n inserite nella tacca.
- A v v i t a r e l e r o s e t t e e v e r i fi c a r e i l serraggio sollecitando lateralmente
la barra.
Per lo smontaggio, effettuare le stesse
operazioni in senso inverso.
Page 92 of 207
96
Retrovisori e vetri
Retrovisori esterni a comandi
elettrici
- Spostare il comando a destra o a sinistra per selezionare il
retrovisore corrispondente.
- Spostare il comando nelle quattro direzioni per effettuare la
regolazione.
- Rimettere il comando in posizione centrale.
Ripiegamento/apertura elettrica
I retrovisori possono essere ripiegati
o aperti elettricamente dall'interno,
quando il veicolo è parcheggiato e il
contatto è inserito:
- Mettere il comando in posizione centrale.
- Ruotare il comando verso il basso.
RETROVISORI
Retrovisori con sbrinamento
I retrovisori associati alle regolazioni
elettriche possono essere sbrinati.
Retrovisori esterni a comando
manuale
Per regolarli, muovere la levetta nelle
quattro direzioni.
Quando la vettura è parcheggiata,
i retrovisori esterni possono essere
ripiegati manualmente.
Non sono dotati di sbrinamento
automatico.
Ripiegamento forzato
Se il retrovisore è uscito dalla sua
sede iniziale, quando il veicolo è fermo
riposizionarlo manualmente o utilizzare
il comando di ripiegamento elettrico. Premere il tasto di
sbrinamento del lunotto
posteriore.
Page 93 of 207
97
ERGONOMIA E CONFORT
3
Retrovisori e vetri

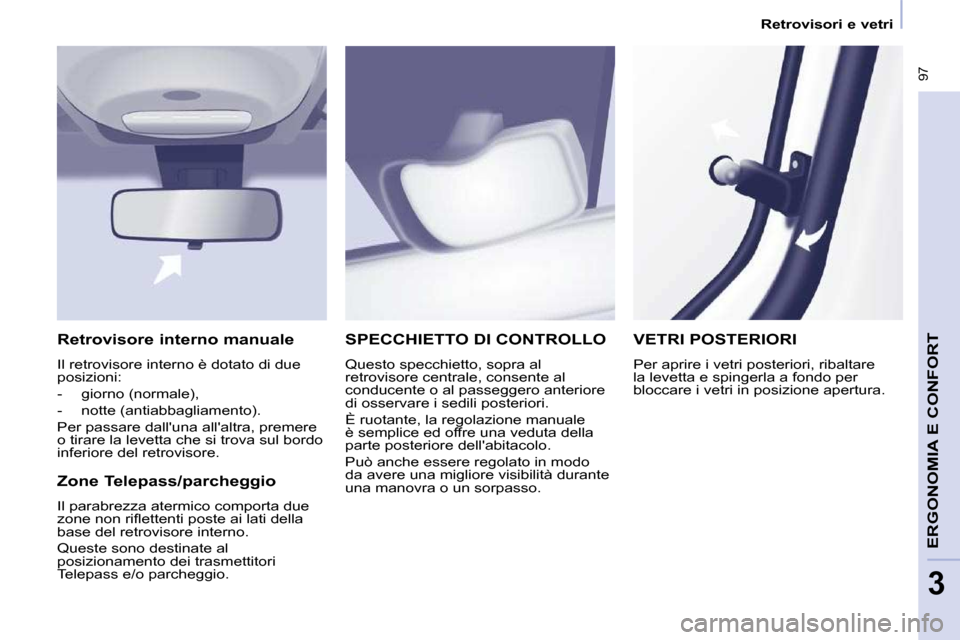

SPECCHIETTO DI CONTROLLO
Questo specchietto, sopra al
retrovisore centrale, consente al
conducente o al passeggero anteriore
di osservare i sedili posteriori.
È ruotante, la regolazione manuale
è semplice ed offre una veduta della
parte posteriore dell'abitacolo.
Può anche essere regolato in modo
da avere una migliore visibilità durante
una manovra o un sorpasso.
Zone Telepass/parcheggio
Il parabrezza atermico comporta due
z o n e n o n r i fl e t t e n t i p o s t e a i l a t i d e l l a
base del retrovisore interno.
Queste sono destinate al
posizionamento dei trasmettitori
Telepass e/o parcheggio.
VETRI POSTERIORI
Per aprire i vetri posteriori, ribaltare
la levetta e spingerla a fondo per
bloccare i vetri in posizione apertura.
Retrovisore interno manuale
Il retrovisore interno è dotato di due
posizioni:
- giorno (normale),
- notte (antiabbagliamento).
Per passare dall'una all'altra, premere
o tirare la levetta che si trova sul bordo
inferiore del retrovisore.
Page 94 of 207
97
ERGONOMIA E CONFORT
3
Retrovisori e vetri
SPECCHIETTO DI CONTROLLO
Questo specchietto, sopra al
retrovisore centrale, consente al
conducente o al passeggero anteriore
di osservare i sedili posteriori.
È ruotante, la regolazione manuale
è semplice ed offre una veduta della
parte posteriore dell'abitacolo.
Può anche essere regolato in modo
da avere una migliore visibilità durante
una manovra o un sorpasso.
Zone Telepass/parcheggio
Il parabrezza atermico comporta due
z o n e n o n r i fl e t t e n t i p o s t e a i l a t i d e l l a
base del retrovisore interno.
Queste sono destinate al
posizionamento dei trasmettitori
Telepass e/o parcheggio.
VETRI POSTERIORI
Per aprire i vetri posteriori, ribaltare
la levetta e spingerla a fondo per
bloccare i vetri in posizione apertura.
Retrovisore interno manuale
Il retrovisore interno è dotato di due
posizioni:
- giorno (normale),
- notte (antiabbagliamento).
Per passare dall'una all'altra, premere
o tirare la levetta che si trova sul bordo
inferiore del retrovisore.
Page 95 of 207
98
Retrovisori e vetri

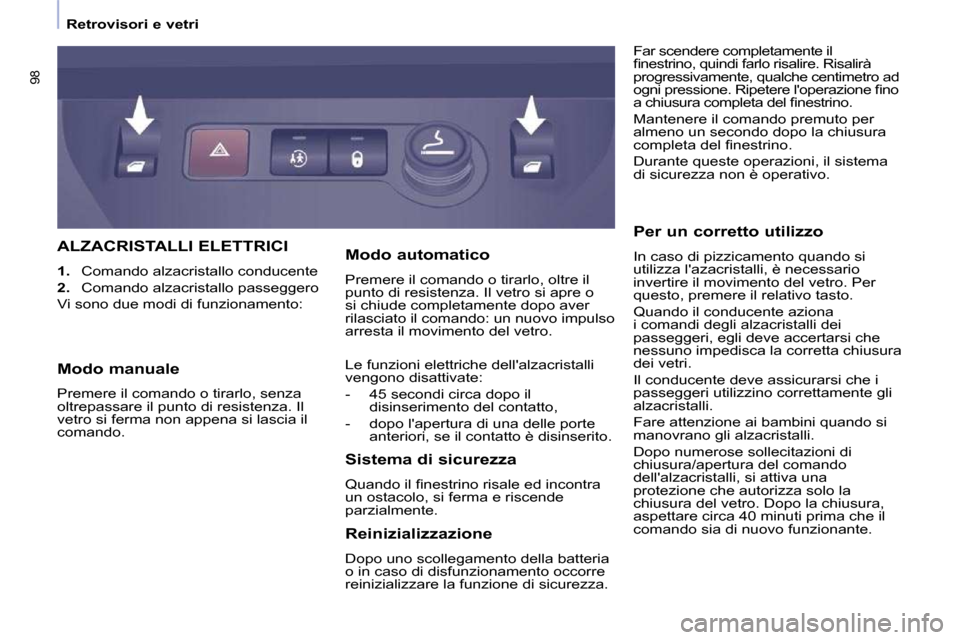

ALZACRISTALLI ELETTRICI
1. Comando alzacristallo conducente
2. Comando alzacristallo passeggero
Vi sono due modi di funzionamento: Far scendere completamente il
fi n e s t r i n o , q u i n d i f a r l o r i s a l i r e . R i s a l i r à
progressivamente, qualche centimetro ad
o g n i p r e s s i o n e . R i p e t e r e l ' o p e r a z i o n e fi n o
a c h i u s u r a c o m p l e t a d e l fi n e s t r i n o .
Mantenere il comando premuto per
almeno un secondo dopo la chiusura
c o m p l e t a d e l fi n e s t r i n o .
Durante queste operazioni, il sistema
di sicurezza non è operativo.
Sistema di sicurezza
Q u a n d o i l fi n e s t r i n o r i s a l e e d i n c o n t r a
un ostacolo, si ferma e riscende
parzialmente.
Modo automatico
Premere il comando o tirarlo, oltre il
punto di resistenza. Il vetro si apre o
si chiude completamente dopo aver
rilasciato il comando: un nuovo impulso
arresta il movimento del vetro.
Le funzioni elettriche dell'alzacristalli
vengono disattivate:
- 45 secondi circa dopo il
disinserimento del contatto,
- dopo l'apertura di una delle porte anteriori, se il contatto è disinserito. Per un corretto utilizzo
In caso di pizzicamento quando si
utilizza l'azacristalli, è necessario
invertire il movimento del vetro. Per
questo, premere il relativo tasto.
Quando il conducente aziona
i comandi degli alzacristalli dei
passeggeri, egli deve accertarsi che
nessuno impedisca la corretta chiusura
dei vetri.
Il conducente deve assicurarsi che i
passeggeri utilizzino correttamente gli
alzacristalli.
Fare attenzione ai bambini quando si
manovrano gli alzacristalli.
Dopo numerose sollecitazioni di
chiusura/apertura del comando
dell'alzacristalli, si attiva una
protezione che autorizza solo la
chiusura del vetro. Dopo la chiusura,
aspettare circa 40 minuti prima che il
comando sia di nuovo funzionante.
Modo manuale
Premere il comando o tirarlo, senza
oltrepassare il punto di resistenza. Il
vetro si ferma non appena si lascia il
comando.
Reinizializzazione
Dopo uno scollegamento della batteria
o in caso di disfunzionamento occorre
reinizializzare la funzione di sicurezza.
Page 96 of 207
99
SICUREZZA
4
SICUREZZA NELLA GUIDA
AVVISATORE ACUSTICO
Premere al centro del volante.

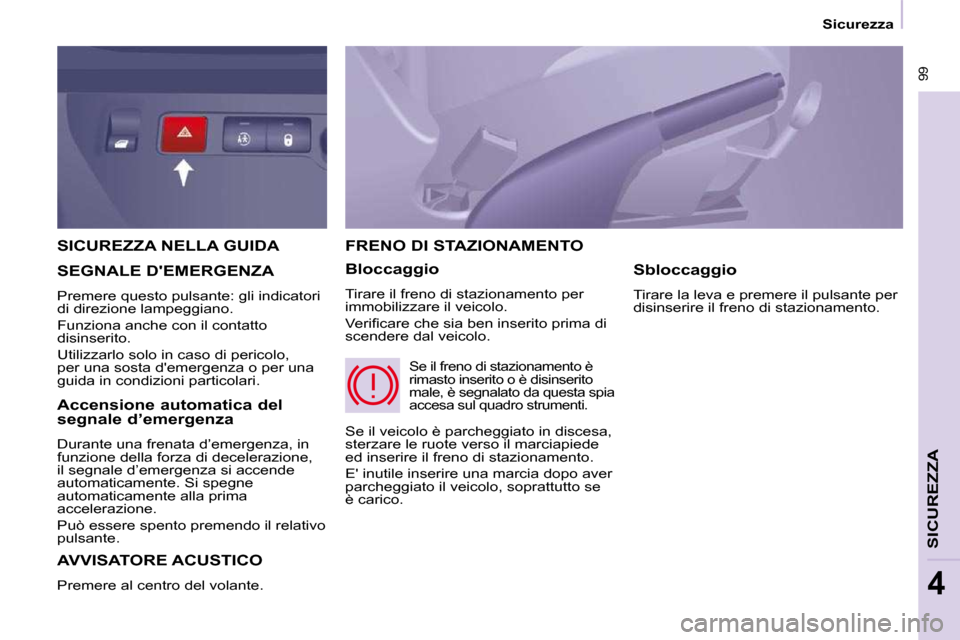

FRENO DI STAZIONAMENTO
Bloccaggio
Tirare il freno di stazionamento per
immobilizzare il veicolo.
V e r i fi c a r e c h e s i a b e n i n s e r i t o p r i m a d i
scendere dal veicolo. Sbloccaggio
Tirare la leva e premere il pulsante per
disinserire il freno di stazionamento. SEGNALE D'EMERGENZA
Premere questo pulsante: gli indicatori
di direzione lampeggiano.
F u n z i o n a a n c h e c o n i l c o n t a t t o
disinserito.
Utilizzarlo solo in caso di pericolo,
per una sosta d'emergenza o per una
guida in condizioni particolari.
S e i l v e i c o l o è p a r c h e g g i a t o i n d i s c e s a ,
sterzare le ruote verso il marciapiede
ed inserire il freno di stazionamento.
E' inutile inserire una marcia dopo aver
p a r c h e g g i a t o i l v e i c o l o , s o p r a t t u t t o s e
è carico.
Se il freno di stazionamento è
rimasto inserito o è disinserito
male, è segnalato da questa spia
accesa sul quadro strumenti.
Accensione automatica del
segnale d’emergenza
Durante una frenata d’emergenza, in
funzione della forza di decelerazione,
il segnale d’emergenza si accende
automaticamente. Si spegne
automaticamente alla prima
accelerazione.
Può essere spento premendo il relativo
pulsante. Sicurezza
Page 97 of 207
100

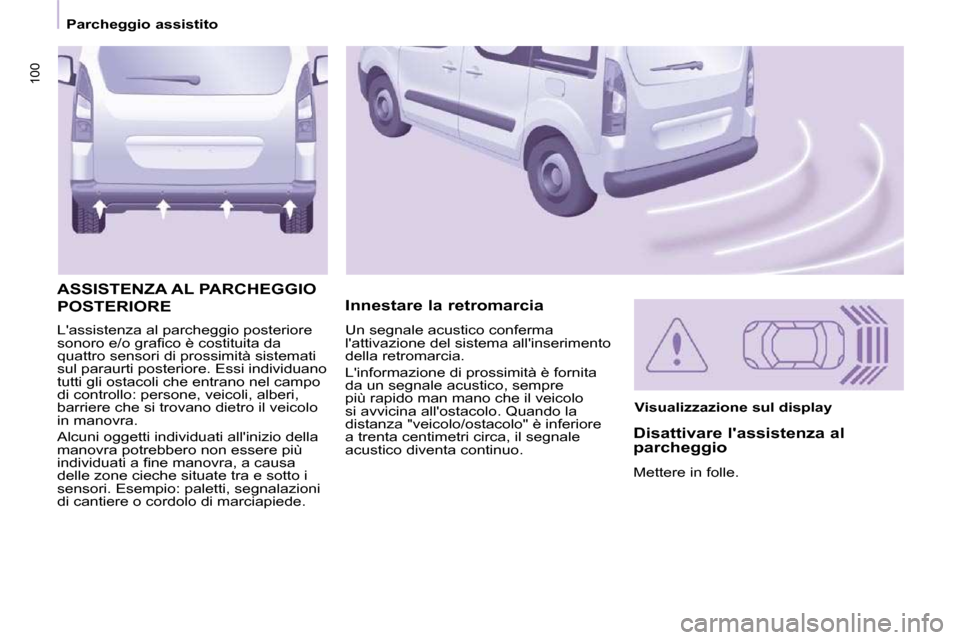

Parcheggio assistito
L ' a s s i s t e n z a a l p a r c h e g g i o p o s t e r i o r e
s o n o r o e / o g r a fi c o è c o s t i t u i t a d a
quattro sensori di prossimità sistemati
sul paraurti posteriore. Essi individuano
t u t t i g l i o s t a c o l i c h e e n t r a n o n e l c a m p o
di controllo: persone, veicoli, alberi,
b a r r i e r e c h e s i t r o v a n o d i e t r o i l v e i c o l o
in manovra.
Alcuni oggetti individuati all'inizio della
manovra potrebbero non essere più
i n d i v i d u a t i a fi n e m a n o v r a , a c a u s a
d e l l e z o n e c i e c h e s i t u a t e t r a e s o t t o i
sensori. Esempio: paletti, segnalazioni
di cantiere o cordolo di marciapiede. Innestare la retromarcia
ASSISTENZA AL PARCHEGGIO
POSTERIORE
Visualizzazione sul display
Disattivare l'assistenza al
parcheggio
Mettere in folle.
Un segnale acustico conferma
l'attivazione del sistema all'inserimento
della retromarcia.
L'informazione di prossimità è fornita
da un segnale acustico, sempre
p i ù r a p i d o m a n m a n o c h e i l v e i c o l o
si avvicina all'ostacolo. Quando la
distanza "veicolo/ostacolo" è inferiore
a trenta centimetri circa, il segnale
acustico diventa continuo.
Page 98 of 207
101
Parcheggio assistito
SICUREZZA
4
Attivazione/Disattivazione Anomalia di funzionamento
In caso di anomalia di funzionamento
quando si inserisce la retromarcia,
il diodo del pulsante si accende,
accompagnato da un segnale acustico
e da un messaggio sul display.
Rivolgersi alla rete PEUGEOT.
Per un corretto utilizzo
Con cattivo tempo o in inverno,
a c c e r t a r s i c h e i s e n s o r i n o n s i a n o
ricoperti di fango, brina o neve.
Il sistema verrà automaticamente
disattivato in caso di traino di
u n r i m o r c h i o o d i m o n t a g g i o d e l
portabicicletta (veicolo dotato di un
gancio di traino o di un portabicicletta
raccomandato dalla PEUGEOT).
L ' a s s i s t e n z a a l p a r c h e g g i o n o n p u ò i n
alcun caso sostituire la vigilanza né la
responsabilità del conducente.

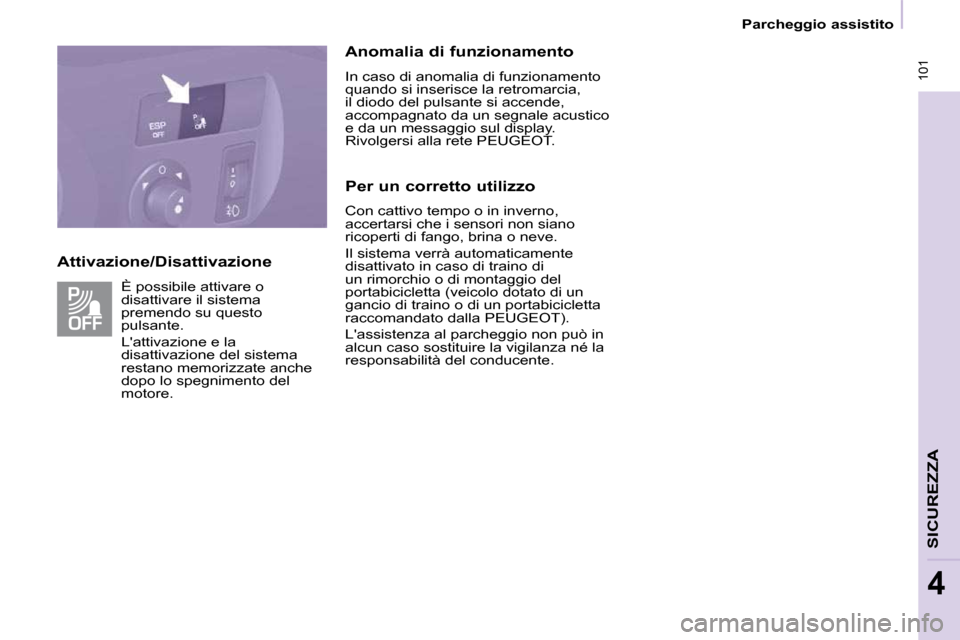

È possibile attivare o
disattivare il sistema
premendo su questo
pulsante.
L'attivazione e la
disattivazione del sistema
r e s t a n o m e m o r i z z a t e a n c h e
dopo lo spegnimento del
motore.
Page 99 of 207
ABS
ABS
102DELLE RUOTE (ABS - REF)
I sistemi ABS e REF (ripartitore
elettronico di frenata) aumentano la
stabilità e la manovrabilità del veicolo
durante la frenata, in particolare su
strada dissestata o scivolosa.
L'ABS impedisce il bloccaggio delle
ruote, il REF assicura la gestione
integrale della pressione di frenata
ruota per ruota. L'accensione di questa
spia, accompagnata da un
segnale acustico e da un
messaggio sul display, indica
un'anomalia del sistema
A B S c h e p u ò p r o v o c a r e u n a p e r d i t a d i
controllo del veicolo in frenata.
L'accensione di questa spia,
associata alla spia del freno
e STOP, accompagnata da
un segnale acustico e da un
messaggio sul display, indica
un'anomalia del ripartitore elettronico di
f r e n a t a c h e p u ò p r o v o c a r e u n a p e r d i t a
di controllo del veicolo in frenata.
SISTEMA DI ASSISTENZA ALLA
FRENATA D'EMERGENZA (AFU)
Questo sistema consente, in caso
di emergenza, di raggiungere più
rapidamente la pressione ottimale di
frenata. Premere con decisione senza
rilasciare.
Si attiva in funzione della velocità di
azionamento del pedale del freno.
Q u e s t o m o d i fi c a l a r e s i s t e n z a d e l
pedale sotto al piede.
Per prolungare gli effetti del sistema di
assistenza alla frenata di emergenza:
tenere premuto il pedale del freno.
Per un corretto utilizzo
Il dispositivo di antibloccaggio
interviene automaticamente in
p r e s e n z a d i r i s c h i o d i b l o c c a g g i o d e l l e
ruote. Non consente una frenata più
corta.
S u s t r a d a m o l t o s c i v o l o s a ( g h i a c c i o ,
olio, ecc...) l'ABS può allungare le
distanze di frenata. In caso di frenata
di emergenza, premere con decisione
il pedale del freno, senza rilasciarlo,
a n c h e s u s t r a d a s c i v o l o s a . I n q u e s t o
modo si può continuare a manovrare il
veicolo per evitare un ostacolo.
Il normale funzionamento del sistema
ABS può manifestarsi con leggere
vibrazioni del pedale del freno.
In caso di sostituzione delle ruote
( p n e u m a t i c i e c e r c h i ) , c o n t r o l l a r e c h e
siano referenziate da PEUGEOT.
E' indispensabile fermarsi.
In entrambi i casi, consultare la rete
PEUGEOT.
Sicurezza
Page 100 of 207
ESP OFF
103
SICUREZZA
4
ANTISLITTAMENTO DELLE
RUOTE (ASR) E CONTROLLO
DINAMICO DELLA STABILITÀ
(ESP)
Questi sistemi sono associati e
complementari all'ABS.
L'ASR è un dispositivo molto utile
per mantenere una motricità ottimale
ed evitare le perdite di controllo del
veicolo in accelerazione.
Il sistema ottimizza la motricità per
evitare lo slittamento delle ruote:
agisce sui freni delle ruote motrici e sul
motore. Consente inoltre di migliorare
la stabilità direzionale del veicolo in
accelerazione.
Con l'ESP, si mantiene la traiettoria
senza tentare di controsterzare.
In caso di scarto tra la traiettoria
seguita dal veicolo e quella voluta dal
conducente, il sistema ESP agisce
automaticamente sul freno di una o
più ruote e sul motore per riportare il
veicolo nella traiettoria desiderata. Disattivazione dei sistemi
ASR/ESP
In condizioni eccezionali
(avviamento di un veicolo impantanato,
immobilizzato nella neve, da un
terreno mobile, ecc.), può rivelarsi
utile disattivare il sistema ASR ed
ESP per far slittare le ruote e ritrovare
l'aderenza.
Controllo del funzionamento
Per un corretto utilizzo
I sistemi ASR/ESP aumentano la
sicurezza in caso di guida normale,
ma non devono spingere il guidatore
a guidare in maniera poco sicura o a
velocità troppo elevata.
Il funzionamento di questi sistemi
è g a r a n t i t o p u r c h é s i r i s p e t t i n o l e
raccomandazioni del costruttore
relativamente alle ruote (pneumatici e
c e r c h i ) , a i c o m p o n e n t i d e l l a f r e n a t a ,
a i c o m p o n e n t i e l e t t r o n i c i , n o n c h é a l l e
procedure di montaggio e di intervento
della rete PEUGEOT.
D o p o u n u r t o , f a r v e r i fi c a r e q u e s t i
sistemi presso la rete PEUGEOT.
Funzionamento dei sistemi
ASR e ESP
Il diodo luminoso lampeggia
quando l'ASR o l'ESP
vengono sollecitati.
Vengono attivati di nuovo:
- automaticamente, a partire da 5 0 k m / h , Q u a n d o s i v e r i fi c a
un'anomalia nei sistemi,
la spia si accende,
accompagnata da un segnale
acustico e da un messaggio
sul display.
Rivolgersi alla rete PEUGEOT per far
v e r i fi c a r e i l s i s t e m a .
L a s p i a p u ò a n c h e a c c e n d e r s i s e
la pressione dei pneumatici non è
s u f fi c i e n t e . V e r i fi c a r e l a p r e s s i o n e d i
ogni pneumatico.

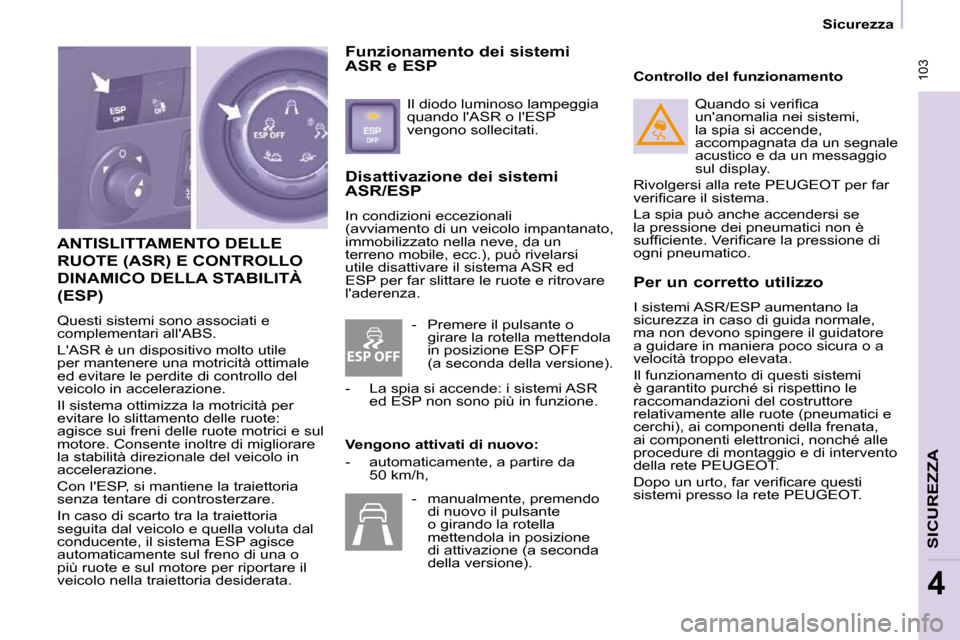

- Premere il pulsante o girare la rotella mettendola
in posizione ESP OFF
(a seconda della versione).
- La spia si accende: i sistemi ASR ed ESP non sono più in funzione.
- manualmente, premendo di nuovo il pulsante
o girando la rotella
mettendola in posizione
di attivazione (a seconda
della versione). Sicurezza
