Peugeot Partner Tepee 2017 Betriebsanleitung (in German)

179
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

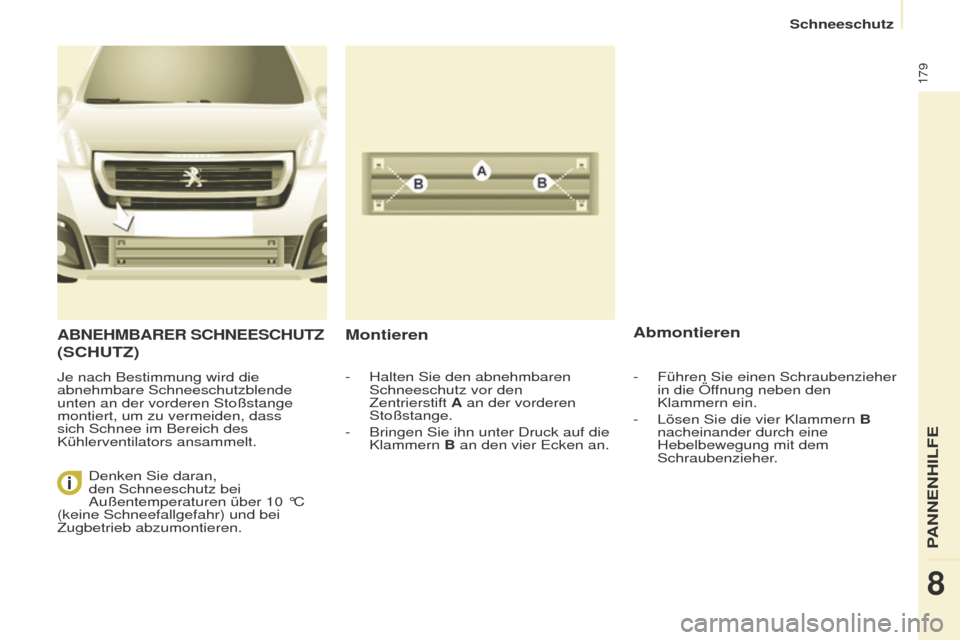

ABNEHMBARER SCHNEESCHUTZ
(SCHUTZ)
Je nach Bestimmung wird die
abnehmbare Schneeschutzblende
unten an der vorderen Stoßstange
montiert, um zu vermeiden, dass
sich Schnee im Bereich des
Kühlerventilators ansammelt.
MontierenAbmontieren
- Halten Sie den abnehmbaren
Schneeschutz vor den
Zentrierstift
A an der vorderen
Stoßstange.
-

Bringen Sie ihn unter Druck auf die
Klammern

B an den vier e cken an.
Denken Sie daran,
den Schneeschutz bei
Außentemperaturen über 10

°C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren. -
Führen Sie einen Schraubenzieher
in die Öf
fnung neben den
Klammern ein.
-

Lösen Sie die vier Klammern
B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
PANNeNHILFe
8
Schneeschutz

180
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

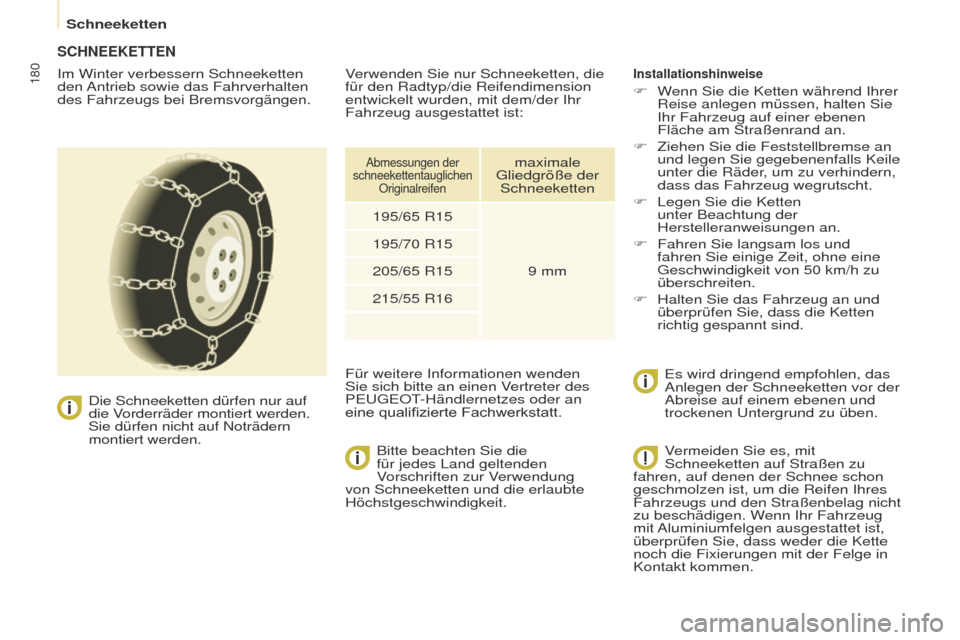

SCHNEEKETTEN
Im Winter verbessern Schneeketten
den Antrieb sowie das Fahrverhalten
des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf

die Vorderräder montiert werden.
Sie dürfen nicht auf Noträdern
montiert werden. Bitte beachten Sie die
für jedes Land geltenden
Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie
Ihr Fahrzeug auf einer ebenen
Fläche am Straßenrand an.
F

Ziehen Sie die Feststellbremse an
und legen Sie gegebenenfalls Keile
unter die Räder

, um zu verhindern,
dass das Fahrzeug wegrutscht.
F

Legen Sie die Ketten
unter Beachtung der
Herstelleranweisungen an.
F


Fahren Sie langsam los und
fahren Sie einige Zeit, ohne eine
g

eschwindigkeit von 50 km/h zu
überschreiten.
F

Halten Sie das Fahrzeug an und
überprüfen Sie, dass die Ketten
richtig gespannt sind.


e s wird dringend empfohlen, das
Anlegen der Schneeketten vor der
Abreise auf einem ebenen und
trockenen
u ntergrund zu üben.
Verwenden Sie nur Schneeketten, die
für den Radtyp/die Reifendimension
entwickelt wurden, mit dem/der Ihr
Fahrzeug ausgestattet ist:
Für weitere Informationen wenden
Sie sich bitte an einen Vertreter des
P
euge
O
t
-Händlernetzes oder an
eine


qualifizierte

Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale g
liedgröße der
Schneeketten
195/65

R15
9
mm
195/70

R15
205/65

R15
215/55

R16
Vermeiden Sie es, mit
Schneeketten auf Straßen zu
fahren, auf denen der Schnee schon
geschmolzen ist, um die Reifen Ihres
Fahrzeugs und den Straßenbelag nicht
zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette
noch die Fixierungen mit der Felge in
Kontakt kommen.
Schneeketten

181
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

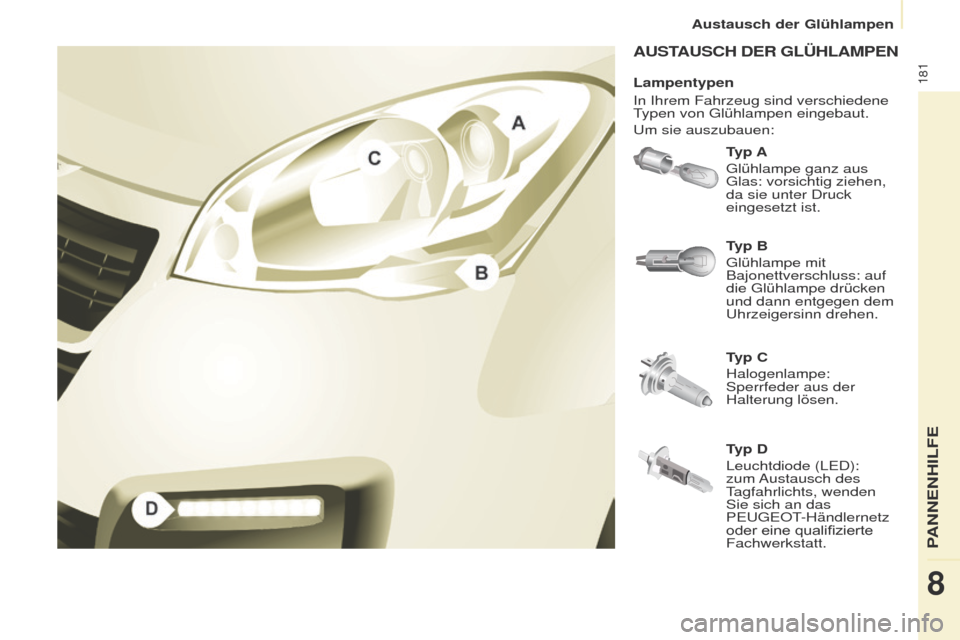

AUSTAUSCH DER GLÜHLAMPEN
Typ A
g
lühlampe ganz aus
g

las: vorsichtig ziehen,
da sie unter Druck
eingesetzt ist.
Typ C
Halogenlampe:
Sperrfeder aus der
Halterung lösen. Typ B
g

lühlampe mit
Bajonettverschluss: auf
die
g lühlampe drücken
und dann entgegen dem
u

hrzeigersinn drehen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene
typen von

g
lühlampen eingebaut.
u

m sie auszubauen:
Typ D
Leuchtdiode (L e D):
zum Austausch des
tagfahrlichts, wenden
Sie sich an das
P

euge O t
-Händlernetz
oder

eine qualifizierte
Fachwerkstatt.
PANNeNHILFe
8
Austausch der glühlampen

182
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

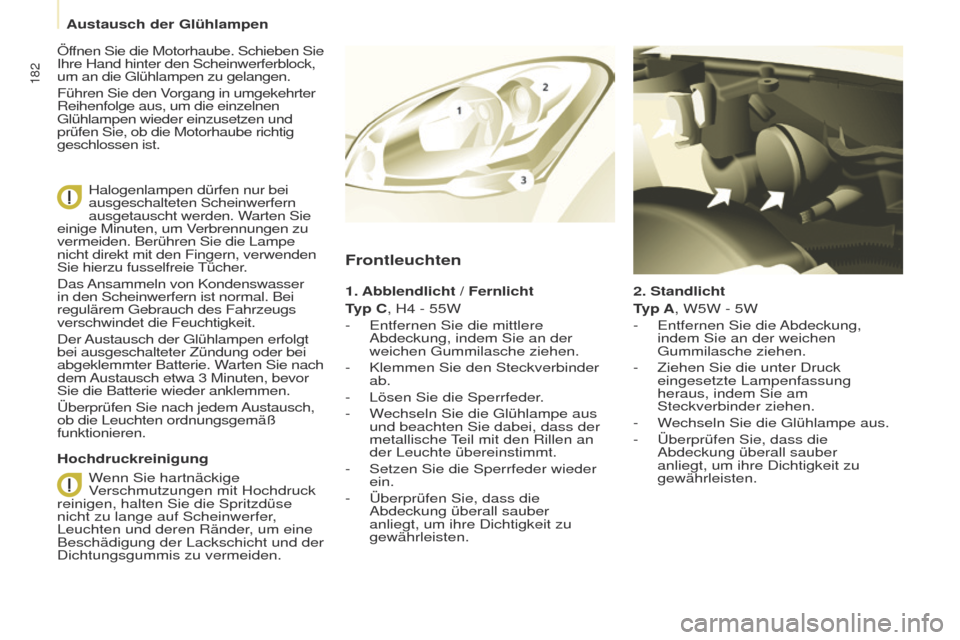

2. Standlicht
Typ A, W5W - 5W
- e ntfernen Sie die Abdeckung,
indem Sie an der weichen
g

ummilasche ziehen.
-

Ziehen Sie die unter Druck
eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.
-


W
echseln Sie die g lühlampe aus.
-

Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4 - 55W
-
e ntfernen Sie die mittlere
Abdeckung, indem Sie an der
weichen
g ummilasche ziehen.
-

Klemmen Sie den Steckverbinder
ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die g lühlampe aus
und beachten Sie dabei, dass der
metallische
teil mit den Rille

n an
der Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder
ein.
-


Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
Hochdruckreinigung Öf

fnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock,
um an die
g
lühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
g

lühlampen wieder einzusetzen und
prüfen Sie, ob die Motorhaube richtig
geschlossen ist.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe
nicht direkt mit den Fingern, verwenden
Sie hierzu fusselfreie
t

ücher.
Das Ansammeln von Kondenswasser
in den Scheinwerfern ist normal. Bei
regulärem
g
ebrauch des Fahrzeugs
verschwindet die Feuchtigkeit.
Der Austausch der
g
lühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austausch etwa 3

Minuten, bevor
Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch,
ob die Leuchten ordnungsgemäß
funktionieren.
Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse
nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.
Austausch der glühlampen

183
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

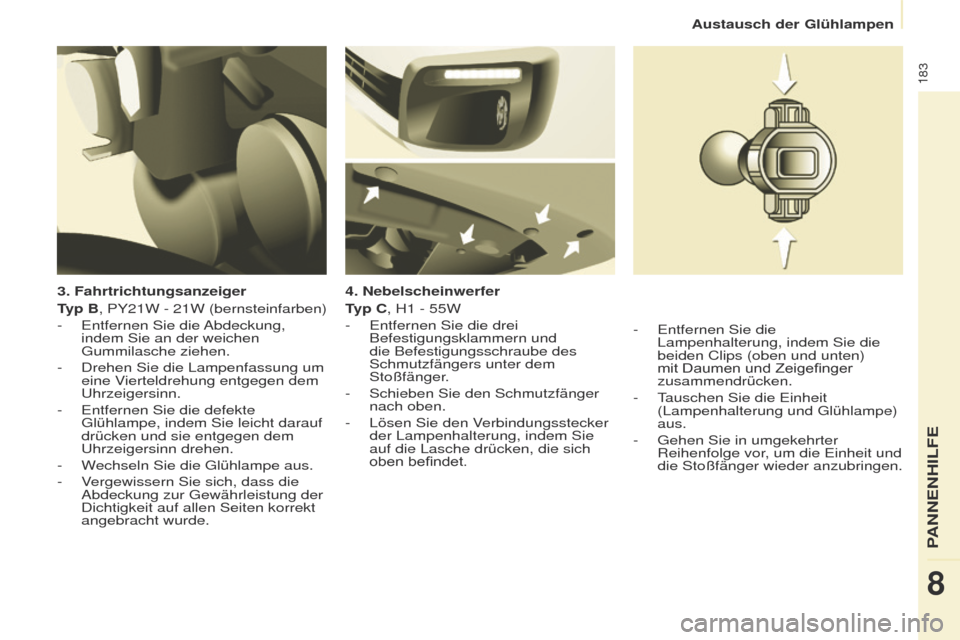

3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
- e ntfernen Sie die Abdeckung,
indem Sie an der weichen
g

ummilasche ziehen.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
u

hrzeigersinn.
-
e ntfernen Sie die defekte
g

lühlampe, indem Sie leicht darauf
drücken und sie entgegen dem
u

hrzeigersinn drehen.
-

W
echseln Sie die g lühlampe aus.
-

V
ergewissern Sie sich, dass die
Abdeckung zur
g ewährleistung der
Dichtigkeit auf allen Seiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-
e ntfernen Sie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem
Stoßfänger.
-

Schieben Sie den Schmutzfänger
nach oben.
-


Lösen Sie den V
erbindungsstecker
der Lampenhalterung, indem Sie
auf die Lasche drücken, die sich
oben
befindet.-
e ntfernen Sie die
Lampenhalterung, indem Sie die
beiden Clips (oben und unten)
mit
Daumen und Zeigefinger
zusammendrücken.
-

t
auschen Sie die
e inheit
(Lampenhalterung und
g lühlampe)
aus.
-
g ehen Sie in umgekehrter
Reihenfolge vor, um die
e inheit und
die Stoßfänger wieder anzubringen.
PANNeNHILFe
8
Austausch der glühlampen

184
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

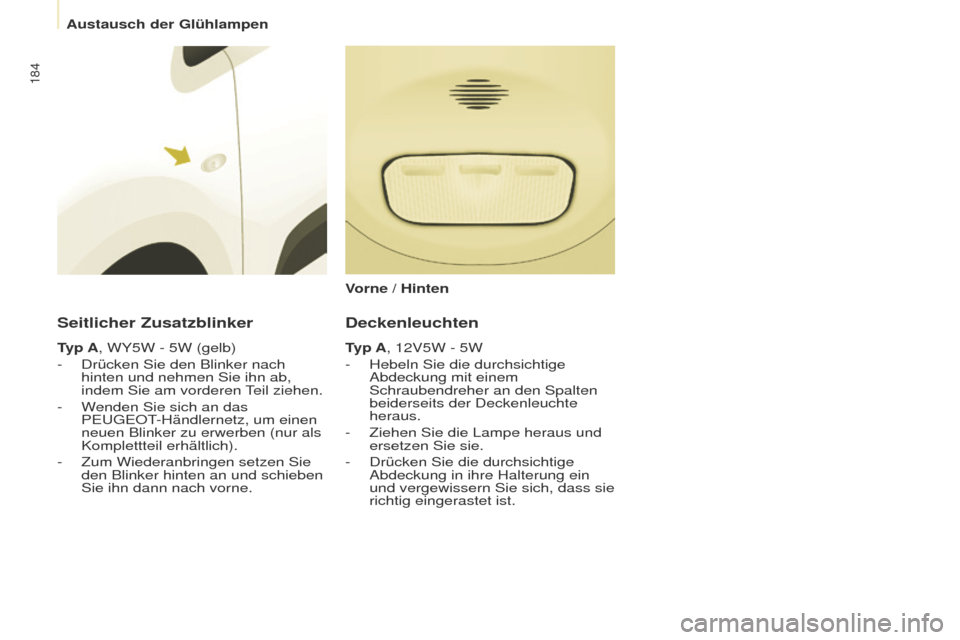

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
-
Drücken Sie den Blinker nach
hinten und nehmen Sie ihn ab,
indem Sie am vorderen
teil ziehen.
-


W
enden Sie sich an das
P
euge O t
-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
-


Zum Wiederanbringen setzen Sie
den Blinker hinten an und schieben
Sie ihn dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
-
Hebeln Sie die durchsichtige
Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
-


Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.
V

orne / Hinten
Austausch der glühlampen

185
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

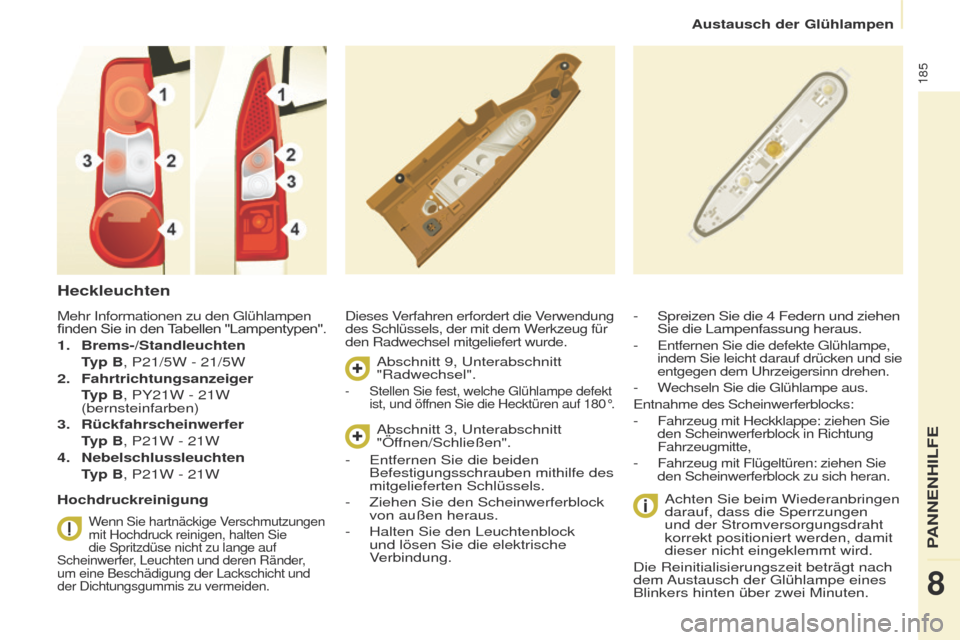

Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.
Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der
g lühlampe eines
Blinkers hinten über zwei Minuten. -
Spreizen Sie die 4
Federn und ziehen
Sie die Lampenfassung heraus.
-

entfernen Sie die defekte glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem
u hrzeigersinn drehen.
-

W
echseln Sie die g lühlampe aus.
e

ntnahme des Scheinwerferblocks:
- Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den glühlampen
finden Sie in den T abellen "Lampentypen".
1. Brems-/Standleuchten
T

yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger

T

yp B, PY21W - 21W
(bernsteinfarben)
3.

Rückfahrscheinwerfer

T

yp B, P21W - 21W
4.

Nebelschlussleuchten

T

yp B, P21W - 21W
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Abschnitt 9, unterabschnitt
"Radwechsel".
- Stellen Sie fest, welche g lühlampe defekt
ist, und öffnen Sie die Hecktüren auf 180°.
Abschnitt 3, unterabschnitt
"Öf fnen/Schließen".
-
e ntfernen Sie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-

Ziehen Sie den Scheinwerferblock
von außen heraus.
-


Halten Sie den Leuchtenblock
und lösen Sie die elektrische
V

erbindung.
PANNeNHILFe
8
Austausch der glühlampen

186
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

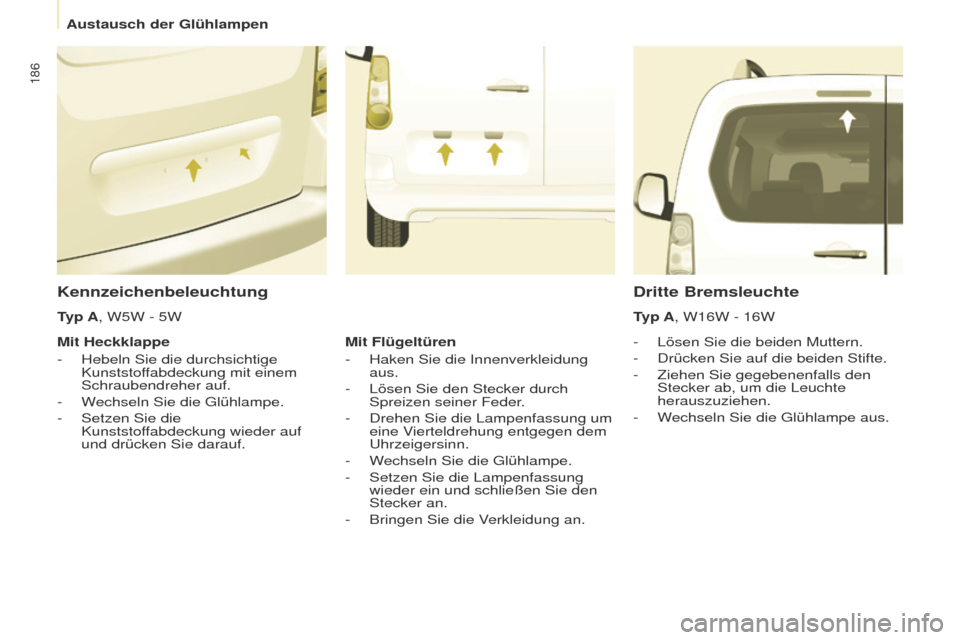

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
-
Drücken Sie auf die beiden Stifte.
-


Ziehen Sie gegebenenfalls den
Stecker ab, um die Leuchte
herauszuziehen.
-


W
echseln Sie die g lühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln Sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die
g
lühlampe.
-

Setzen Sie die
Kunststof

fabdeckung wieder auf
und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung
aus.
-


Lösen Sie den Stecker durch
Spreizen seiner Feder

.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
u

hrzeigersinn.
-

W

echseln Sie die
g
lühlampe.
-

Setzen Sie die Lampenfassung
wieder ein und schließen Sie den
Stecker an.
-


Bringen Sie die V

erkleidung an.
Austausch der glühlampen

187
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016
AUSTAUSCH DER
S ICHERUNGEN
Die Sicherungskästen befinden sich:
-
im unteren Bereich des
Armaturenbretts links (hinter der
Abdeckung),
-


unter der Motorhaube (neben der
Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen,
die vom Fahrzeugnutzer mit einer
speziellen Zange, die sich hinter dem
Ablagefach des

Armaturenbretts auf
der
rechten Seite befindet, gewechselt
werden können. Für alle anderen
Arbeiten wenden Sie sich bitte an das
P

euge O t
-Händlernetz oder an eine
qualifizierte

Fachwerkstatt.
Aus- und Einbau einer
Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.
P
euge
O
t
übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder durch Störungen, die aus dem
e

inbau von Zubehör resultieren, das
nicht mitgeliefert wurde, nicht vom
P
euge
O
t
-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der

g
esamtverbrauch der zusätzlich
angeschlossenen
g
eräte mehr als
10

Milliampere beträgt. Vor dem Austauschen einer Sicherung
muss die
u rsache für die Störung
bekannt sein und behoben werden.
● Verwenden Sie die Zange.
PANNeNHILFe
8
Austausch der Sicherungen

188
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

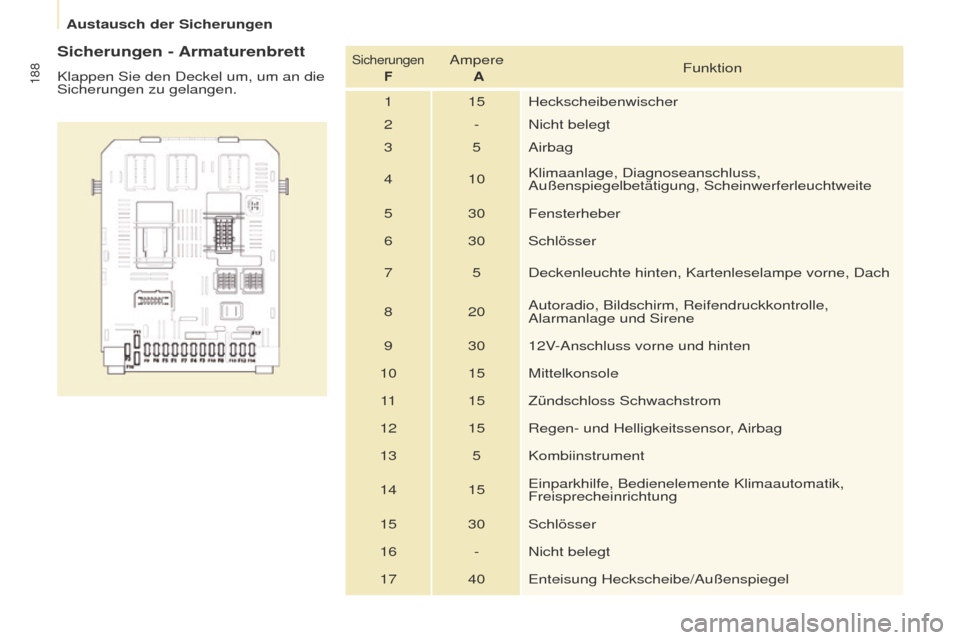

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
SicherungenFAmpere A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorne, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle,
Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole 11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15
e

inparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40
e

nteisung Heckscheibe/Außenspiegel
Austausch der Sicherungen
