Sicherungen - Innenraum
Sicherungen FAmpere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
PANNeNHILFe
8
Austausch der Sicherungen

190
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016

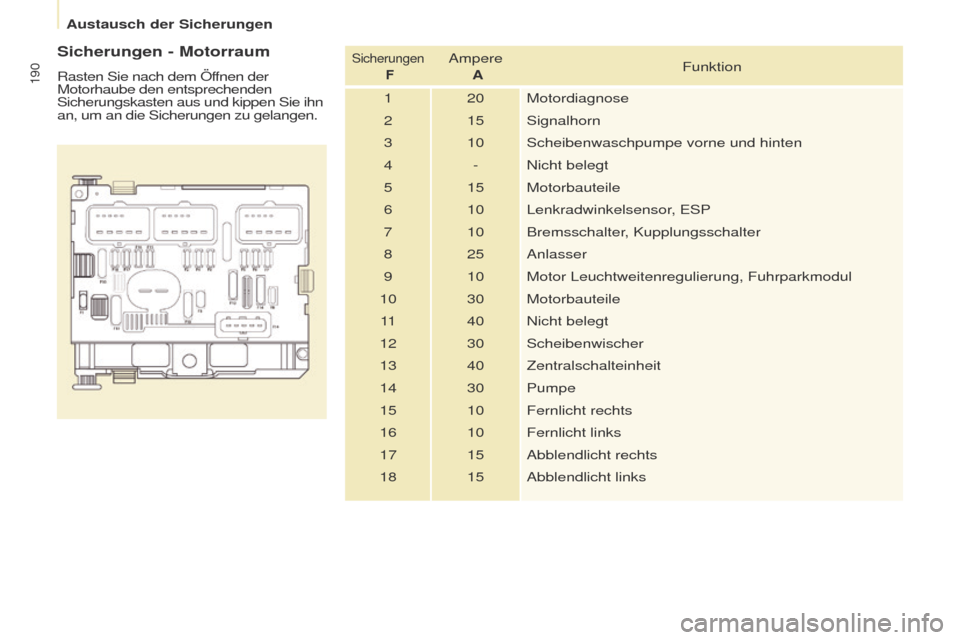

Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.
Sicherungen FAmpere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 - Nicht belegt
5 15 Motorbauteile
6 10 Lenkradwinkelsensor,
e SP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile 11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
Austausch der Sicherungen

191
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016
Frontscheibenwischer in Park-
und Wartungsposition bringenWischerblatt vorne austauschen
- Scheibenwischerarm anheben
-
Wischerblatt lösen und entfernen
-


Neues Wischerblatt montieren
-


Wischerarm wieder anlegen
Wischerblatt hinten austauschen
- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
-

Neues Wischerblatt montieren und
Arm wieder abklappen.

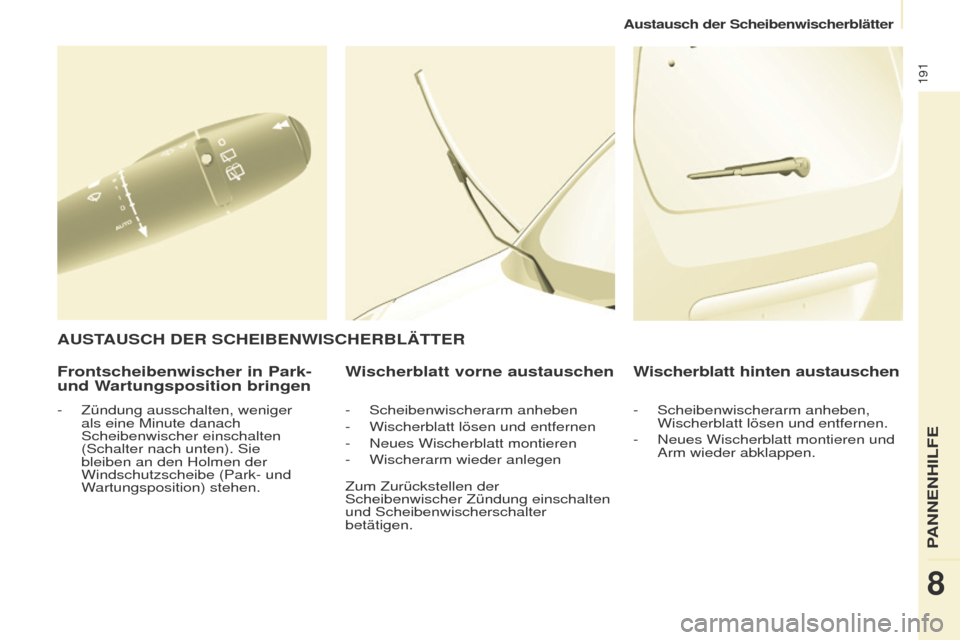

AUSTAUSCH DER SCHEIBENWISCHERBLäTTER
- Zündung ausschalten, weniger
als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
W
artungsposition) stehen. Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen.
PANNeNHILFe
8
Austausch der Scheibenwischerblätter

192
Partner2VP_de_Chap08_Aide-rapide_ed02-2016Partner2VP_de_Chap08_Aide-rapide_ed02-2016
Ohne Anheben (4 Räder am
Boden)
Hierzu muss stets eine
Abschleppstange verwendet werden.

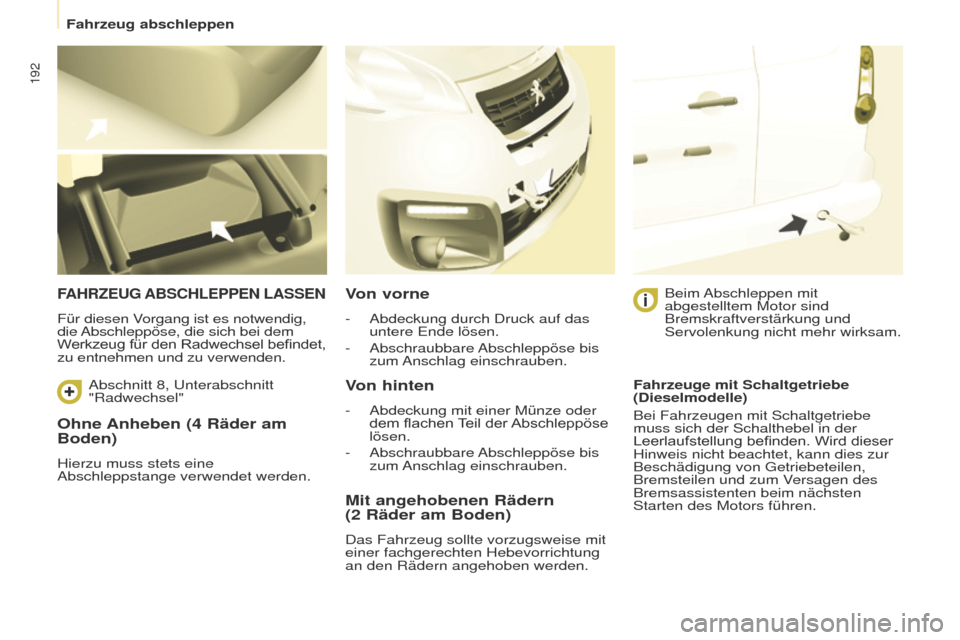

FAHRZEUG ABSCHLEPPEN LASSEN
Für diesen Vorgang ist es notwendig,
die Abschleppöse, die sich bei dem
Werkzeug
für den Radwechsel befindet,
zu entnehmen und zu verwenden.
Von vorne
- Abdeckung durch Druck auf das
untere e nde lösen.
-

Abschraubbare Abschleppöse
bis
zum Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder
dem flachen T eil der Abschleppöse
lösen.
-


Abschraubbare Abschleppöse
bis
zum Anschlag einschrauben.

Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern
(2
Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden. Fahrzeuge mit Schaltgetriebe
(Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe
muss sich der Schalthebel in der
Leerlaufstellung
befinden. Wird dieser
Hinweis nicht beachtet, kann dies zur
Beschädigung von

g etriebeteilen,
Bremsteilen und zum Versagen des
Bremsassistenten beim nächsten
Starten des Motors führen.
Abschnitt 8,
u
nterabschnitt
"Radwechsel"
Fahrzeug abschleppen

193
Partner2VP_de_Chap09_Caract-technique_ed02-2016
Partner2VP_de_Chap09_Caract-technique_ed02-2016

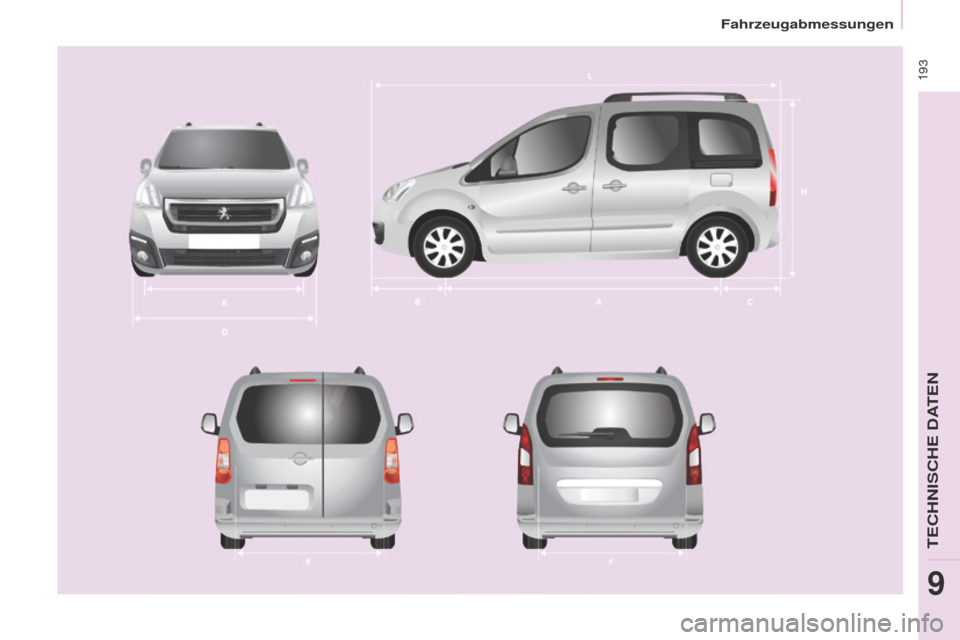

Fahrzeugabmessungen
teCHNISCHe DAteN
9

194
Partner2VP_de_Chap09_Caract-technique_ed02-2016
Partner2VP_de_Chap09_Caract-technique_ed02-2016

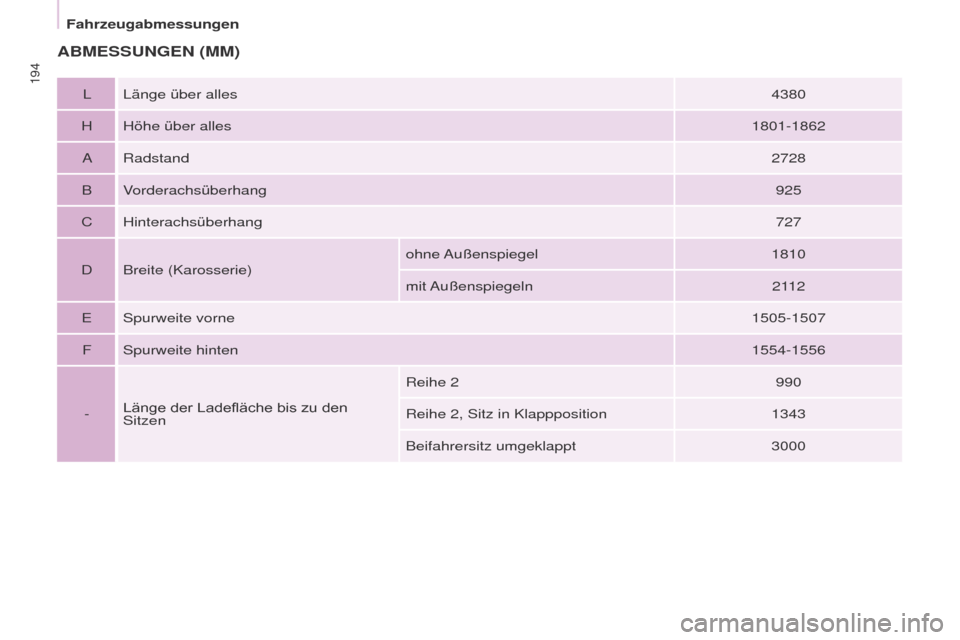

ABMESSUNGEN (MM)
L Länge über alles4380
H Höhe über alles 1801-1862
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 727
D Breite (Karosserie) ohne Außenspiegel
1810
mit Außenspiegeln 2112
eSpurweite vorne 1505-1507
F Spurweite hinten 1554-1556
- Länge

der Ladefläche bis zu den
Sitzen Reihe 2
990
Reihe 2, Sitz in Klappposition 1343
Beifahrersitz umgeklappt 3000
Fahrzeugabmessungen

195
Partner2VP_de_Chap09_Caract-technique_ed02-2016
Partner2VP_de_Chap09_Caract-technique_ed02-2016
MMax. Ladekantenhöhe mit Bereifung 205/65 R15 und
Klappenverkleidung 582
Flügeltüren Heckklappe
klein groß
N Nutzhöhe der Öffnung (Karosserie) 111 8
O Breite 4955431582
Hecktüren (mm)
Fahrzeugabmessungen
teCHNISCHe DAteN
9

196
Partner2VP_de_Chap09_Caract-technique_ed02-2016
Partner2VP_de_Chap09_Caract-technique_ed02-2016

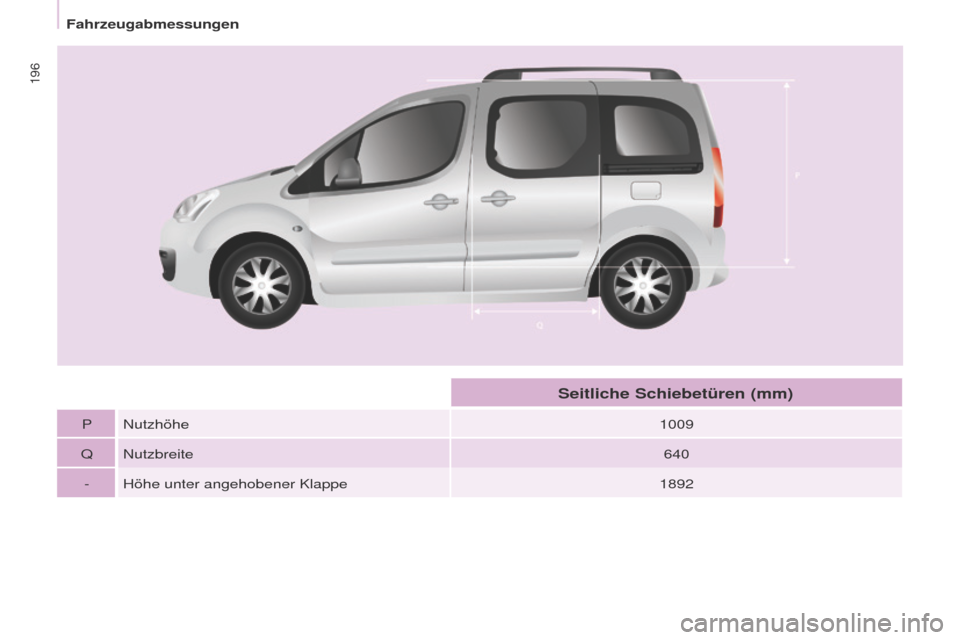

P Nutzhöhe1009
Q Nutzbreite 640
- Höhe unter angehobener Klappe 1892
Seitliche Schiebetüren (mm)
Fahrzeugabmessungen

197
Partner2VP_de_Chap09_Caract-technique_ed02-2016Partner2VP_de_Chap09_Caract-technique_ed02-2016

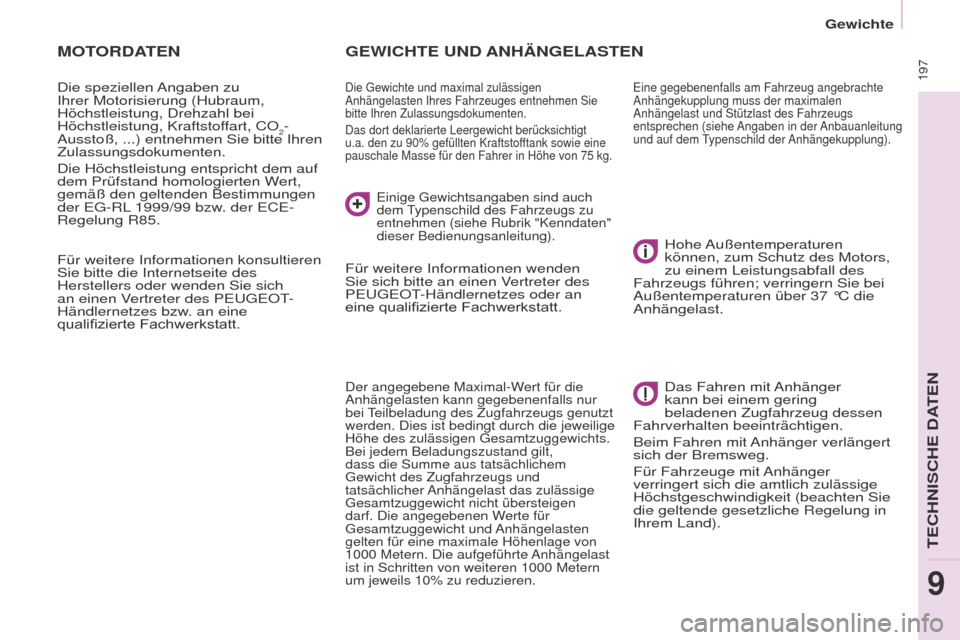

MOTORDATEN
Die speziellen Angaben zu
Ihrer Motorisierung (Hubraum,
Höchstleistung, Drehzahl bei
Höchstleistung, Kraftstoffart, CO
2-
Ausstoß, ...) entnehmen Sie bitte Ihren
Zulassungsdokumenten.
Die Höchstleistung entspricht dem auf
dem Prüfstand homologierten Wert,
gemäß den geltenden Bestimmungen
der
eg
-RL 1999/99

bzw. der
e
C
e -
Regelung R85.
Für weitere Informationen konsultieren
Sie bitte die Internetseite des
Herstellers oder wenden Sie sich
an einen Vertreter des P
euge
O
t
-
Händlernetzes bzw

. an eine
qualifizierte

Fachwerkstatt.
GEWICHTE UND A NH ä NGELASTEN
Die gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeuges entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Das dort deklarierte Leergewicht berücksichtigt
u.a. den zu 90% gefüllten Kraftstof
ftank sowie eine
pauschale Masse für den Fahrer in Höhe von 75
kg.
Der angegebene Maximal-Wert für die
Anhängelasten kann gegebenenfalls nur
bei
teilbeladung des Zugfahrzeugs genutzt
werden. Dies ist bedingt durch die jeweilige
Höhe des zulässigen

g esamtzuggewichts.
Bei jedem Beladungszustand gilt,
dass die Summe aus tatsächlichem
g

ewicht des Zugfahrzeugs und
tatsächlicher Anhängelast das zulässige
g

esamtzuggewicht nicht übersteigen
darf. Die angegebenen Werte für
g

esamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1000
Metern. Die aufgeführte Anhängelast
ist in Schritten von weiteren 1000
Metern
um jeweils 10% zu reduzieren.
Hohe Außentemperaturen
können, zum Schutz des Motors,
zu einem Leistungsabfall des
Fahrzeugs führen; verringern Sie bei
Außentemperaturen über 37
°C die
Anhängelast.
Das Fahren mit Anhänger
kann bei einem gering
beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert
sich der Bremsweg.
Für Fahrzeuge mit Anhänger
verringert sich die amtlich zulässige
Höchstgeschwindigkeit (beachten Sie
die geltende gesetzliche Regelung in
Ihrem Land).
eine gegebenenfalls am Fahrzeug angebrachte
Anhängekupplung muss der maximalen
Anhängelast und Stützlast des Fahrzeugs
entsprechen (siehe
Angaben in der Anbauanleitung
und auf dem
typenschild der

Anhängekupplung).
einige gewichtsangaben sind auch
dem typenschild des Fahrzeugs zu
entnehmen (siehe Rubrik "Kenndaten"
dieser Bedienungsanleitung).
Für weitere Informationen wenden
Sie sich bitte an einen Vertreter des
P
euge O t
-Händlernetzes oder an
eine

qualifizierte Fachwerkstatt.
teCHNISCHe DAteN
9
gewichte

198
Partner2VP_de_Chap09_Caract-technique_ed02-2016Partner2VP_de_Chap09_Caract-technique_ed02-2016

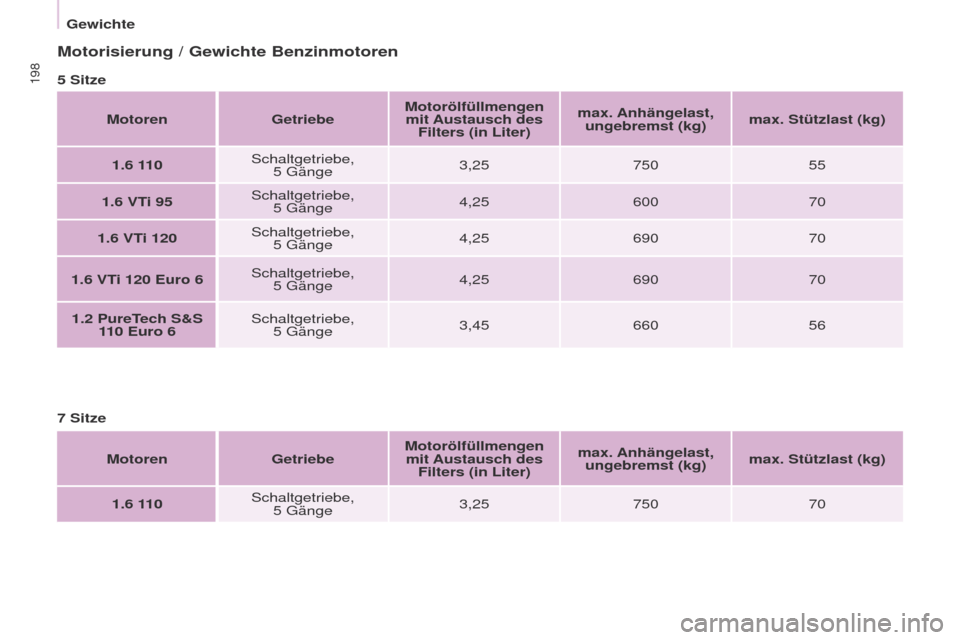

Motorisierung / Gewichte Benzinmotoren
5 SitzeMotoren GetriebeMotorölfüllmengen
mit Austausch
des
Filters (in Liter) max. Anhängelast,
ungebremst (kg) max. Stützlast (kg)
1.6
110 Schaltgetriebe,
5
g änge3,25
750 55
1.6
VTi 95 Schaltgetriebe,
5
g änge4,25
600 70
1.6
VTi 120 Schaltgetriebe,
5
g änge4,25
690 70
1.6
VTi 120 Euro 6Schaltgetriebe,
5
g änge4,25
690 70
1.2
PureTech S&S 110
Euro 6 Schaltgetriebe,
5
g änge3,45
660 56
7
Sitze Motoren GetriebeMotorölfüllmengen
mit Austausch des Filters (in Liter) max. Anhängelast,
ungebremst (kg) max. Stützlast (kg)
1.6
110 Schaltgetriebe,
5
g änge3,25
750 70
gewichte
