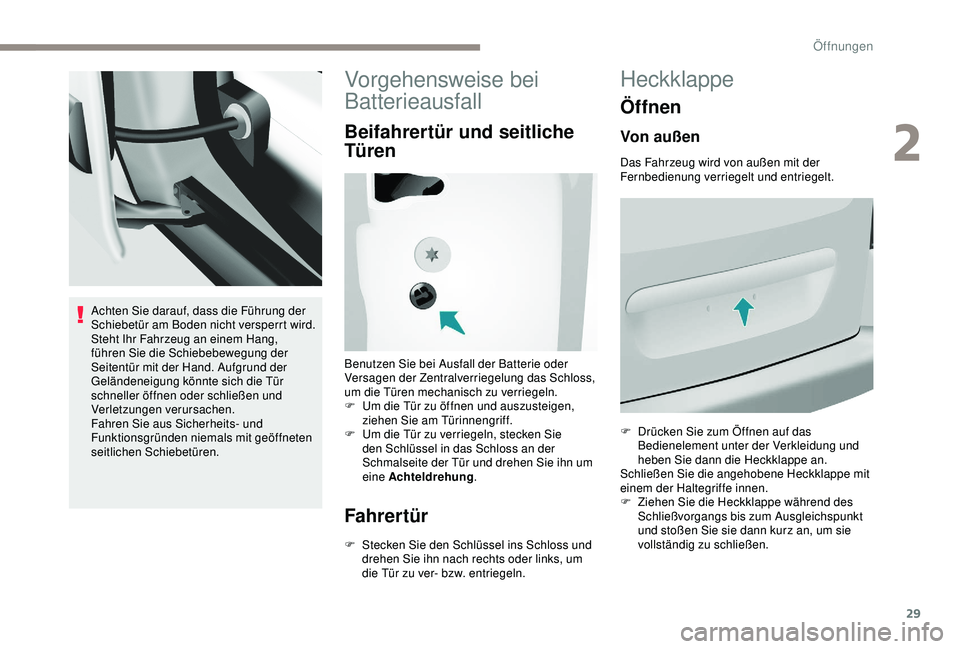

Page 31 of 216

29
Achten Sie darauf, dass die Führung der
Schiebetür am Boden nicht versperrt wird.
Steht Ihr Fahrzeug an einem Hang,
führen Sie die Schiebebewegung der
Seitentür mit der Hand. Aufgrund der
Geländeneigung könnte sich die Tür
schneller öffnen oder schließen und
Verletzungen verursachen.
Fahren Sie aus Sicherheits- und
Funktionsgründen niemals mit geöffneten
seitlichen Schiebetüren.
Vorgehensweise bei
Batterieausfall
Beifahrertür und seitliche
Türen
Benutzen Sie bei Ausfall der Batterie oder
Versagen der Zentralverriegelung das Schloss,
um die Türen mechanisch zu verriegeln.
F
U
m die Tür zu öffnen und auszusteigen,
ziehen Sie am Türinnengriff.
F
U
m die Tür zu verriegeln, stecken Sie
den Schlüssel in das Schloss an der
Schmalseite der Tür und drehen Sie ihn um
eine Achteldrehung .
Fahrertür
F Stecken Sie den Schlüssel ins Schloss und
drehen Sie ihn nach rechts oder links, um
die Tür zu ver- bzw. entriegeln.
Heckklappe
Öffnen
Von außen
Das Fahrzeug wird von außen mit der
Fernbedienung verriegelt und entriegelt.
F
D
rücken Sie zum Öffnen auf das
Bedienelement unter der Verkleidung und
heben Sie dann die Heckklappe an.
Schließen Sie die angehobene Heckklappe mit
einem der Haltegriffe innen.
F
Z
iehen Sie die Heckklappe während des
Schließvorgangs bis zum Ausgleichspunkt
und stoßen Sie sie dann kurz an, um sie
vollständig zu schließen.
2
Öffnungen

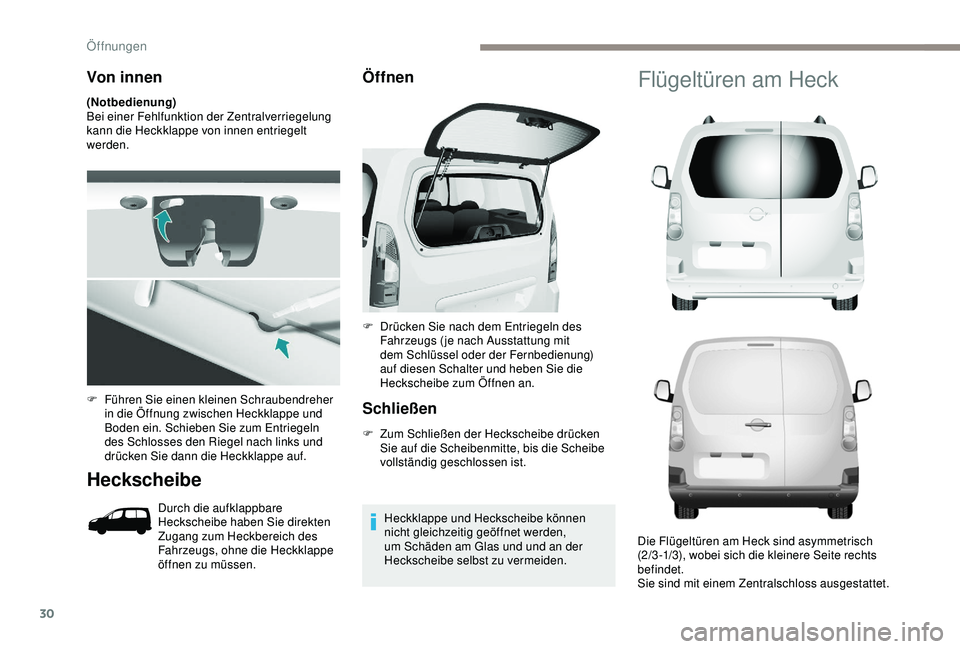

Page 32 of 216

30
Von innen
(Notbedienung)
Bei einer Fehlfunktion der Zentralverriegelung
kann die Heckklappe von innen entriegelt
werden.
Heckscheibe
Durch die aufklappbare
Heckscheibe haben Sie direkten
Zugang zum Heckbereich des
Fahrzeugs, ohne die Heckklappe
öffnen zu müssen.
Öffnen
Schließen
F Zum Schließen der Heckscheibe drücken Sie auf die Scheibenmitte, bis die Scheibe
vollständig geschlossen ist.
Heckklappe und Heckscheibe können
nicht gleichzeitig geöffnet werden,
um Schäden am Glas und und an der
Heckscheibe selbst zu vermeiden.
F
F
ühren Sie einen kleinen Schraubendreher
in die Öffnung zwischen Heckklappe und
Boden ein. Schieben Sie zum Entriegeln
des Schlosses den Riegel nach links und
drücken Sie dann die Heckklappe auf. F
D
rücken Sie nach dem Entriegeln des
Fahrzeugs ( je nach Ausstattung mit
dem Schlüssel oder der Fernbedienung)
auf diesen Schalter und heben Sie die
Heckscheibe zum Öffnen an.
Flügeltüren am Heck
Die Flügeltüren am Heck sind asymmetrisch
(2/3 -1/3), wobei sich die kleinere Seite rechts
befindet.
Sie sind mit einem Zentralschloss ausgestattet.
Öffnungen

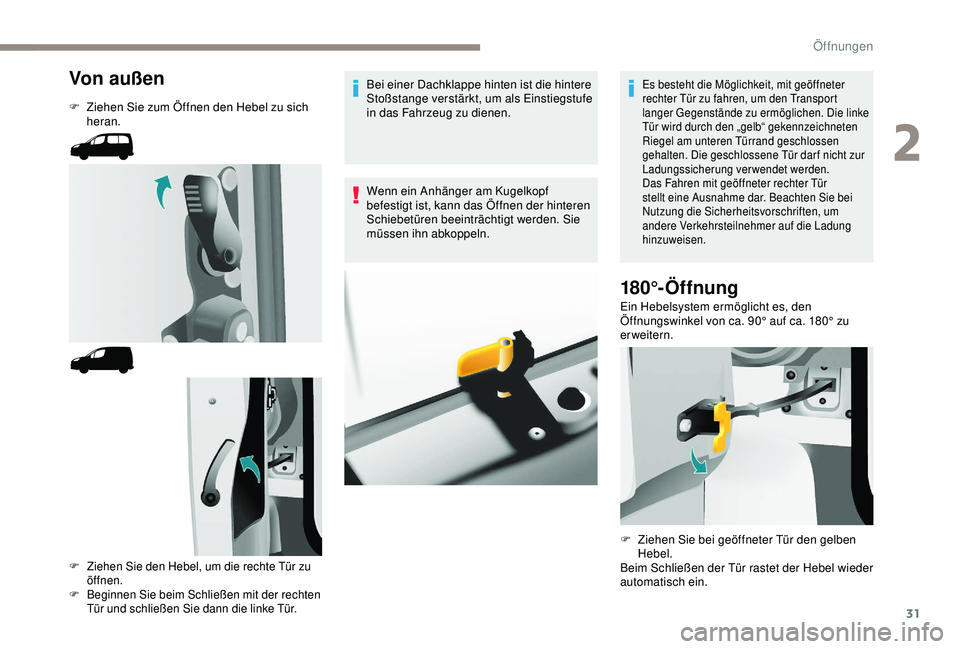

Page 33 of 216

31
Von außen
F Ziehen Sie zum Öffnen den Hebel zu sich heran.
F Ziehen Sie den Hebel, um die rechte Tür zu öffnen.
F
B
eginnen Sie beim Schließen mit der rechten
Tür und schließen Sie dann die linke Tür.
Bei einer Dachklappe hinten ist die hintere
Stoßstange verstärkt, um als Einstiegstufe
in das Fahrzeug zu dienen.
Wenn ein Anhänger am Kugelkopf
befestigt ist, kann das Öffnen der hinteren
Schiebetüren beeinträchtigt werden. Sie
müssen ihn abkoppeln.Es besteht die Möglichkeit, mit geöffneter
rechter Tür zu fahren, um den Transport
langer Gegenstände zu ermöglichen. Die linke
Tür wird durch den „gelb“ gekennzeichneten
Riegel am unteren Türrand geschlossen
gehalten. Die geschlossene Tür dar f nicht zur
Ladungssicherung verwendet werden.
Das Fahren mit geöffneter rechter Tür
stellt eine Ausnahme dar. Beachten Sie bei
Nutzung die Sicherheitsvorschriften, um
andere Verkehrsteilnehmer auf die Ladung
hinzuweisen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den
Öffnungswinkel von ca. 90° auf ca. 180° zu
erweitern.
F
Z
iehen Sie bei geöffneter Tür den gelben
Hebel.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein.
2
Öffnungen
Page 34 of 216

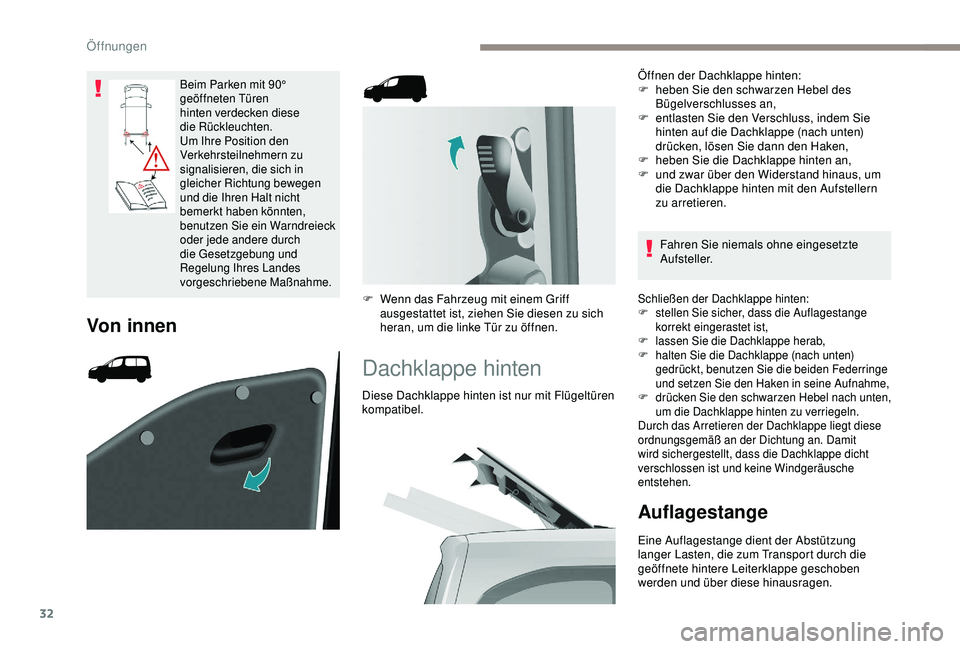

32
Beim Parken mit 90°
geöffneten Türen
hinten verdecken diese
die Rückleuchten.
Um Ihre Position den
Verkehrsteilnehmern zu
signalisieren, die sich in
gleicher Richtung bewegen
und die Ihren Halt nicht
bemerkt haben könnten,
benutzen Sie ein Warndreieck
oder jede andere durch
die Gesetzgebung und
Regelung Ihres Landes
vorgeschriebene Maßnahme.
Von innen
F Wenn das Fahrzeug mit einem Griff ausgestattet ist, ziehen Sie diesen zu sich
heran, um die linke Tür zu öffnen.
Dachklappe hinten
Diese Dachklappe hinten ist nur mit Flügeltüren
kompatibel. Öffnen der Dachklappe hinten:
F
h
eben Sie den schwarzen Hebel des
Bügelverschlusses an,
F
e
ntlasten Sie den Verschluss, indem Sie
hinten auf die Dachklappe (nach unten)
drücken, lösen Sie dann den Haken,
F
h
eben Sie die Dachklappe hinten an,
F
u
nd zwar über den Widerstand hinaus, um
die Dachklappe hinten mit den Aufstellern
zu arretieren.
Fahren Sie niemals ohne eingesetzte
Aufsteller.
Schließen der Dachklappe hinten:
F s tellen Sie sicher, dass die Auflagestange
korrekt eingerastet ist,
F
l
assen Sie die Dachklappe herab,
F
h
alten Sie die Dachklappe (nach unten)
gedrückt, benutzen Sie die beiden Federringe
und setzen Sie den Haken in seine Aufnahme,
F
d
rücken Sie den schwarzen Hebel nach unten,
um die Dachklappe hinten zu verriegeln.
Durch das Arretieren der Dachklappe liegt diese
ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Dachklappe dicht
verschlossen ist und keine Windgeräusche
entstehen.
Auflagestange
Eine Auflagestange dient der Abstützung
langer Lasten, die zum Transport durch die
geöffnete hintere Leiterklappe geschoben
werden und über diese hinausragen.
Öffnungen

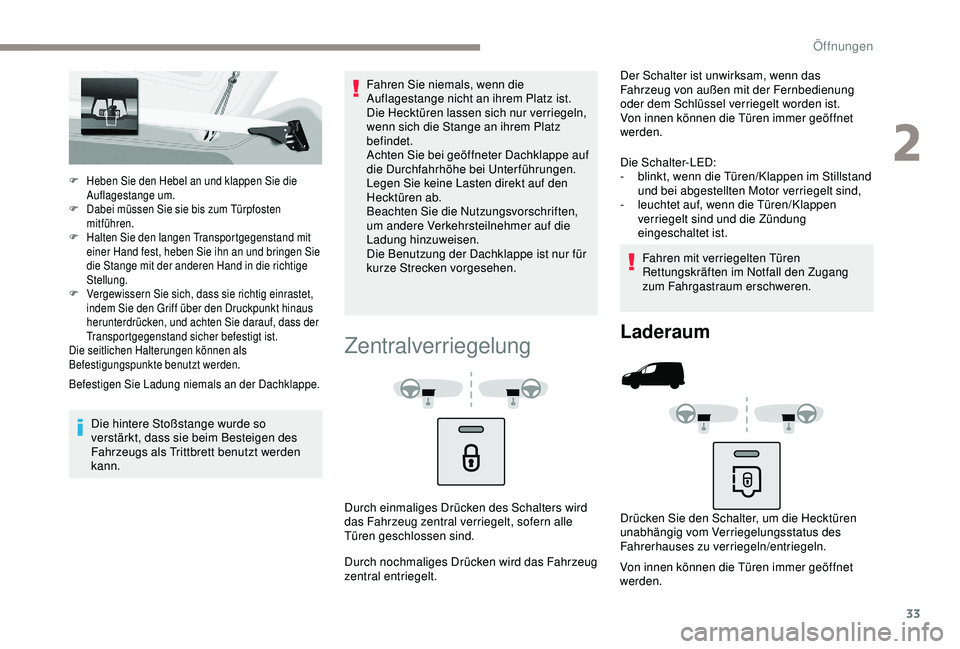

Page 35 of 216

33
F Heben Sie den Hebel an und klappen Sie die Auflagestange um.
F
D
abei müssen Sie sie bis zum Türpfosten
mitführen.
F
H
alten Sie den langen Transportgegenstand mit
einer Hand fest, heben Sie ihn an und bringen Sie
die Stange mit der anderen Hand in die richtige
Stellung.
F
V
ergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist.
Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
Befestigen Sie Ladung niemals an der Dachklappe.
Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen des
Fahrzeugs als Trittbrett benutzt werden
kann. Fahren Sie niemals, wenn die
Auflagestange nicht an ihrem Platz ist.
Die Hecktüren lassen sich nur verriegeln,
wenn sich die Stange an ihrem Platz
befindet.
Achten Sie bei geöffneter Dachklappe auf
die Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
Die Benutzung der Dachklappe ist nur für
kurze Strecken vorgesehen.
Zentralverriegelung
Der Schalter ist unwirksam, wenn das
Fahrzeug von außen mit der Fernbedienung
oder dem Schlüssel verriegelt worden ist.
Von innen können die Türen immer geöffnet
werden.
Die Schalter-LED:
-
b
linkt, wenn die Türen/Klappen im Stillstand
und bei abgestellten Motor verriegelt sind,
-
l
euchtet auf, wenn die Türen/Klappen
verriegelt sind und die Zündung
eingeschaltet ist.
Fahren mit verriegelten Türen
Rettungskräften im Notfall den Zugang
zum Fahrgastraum erschweren.
Durch einmaliges Drücken des Schalters wird
das Fahrzeug zentral verriegelt, sofern alle
Türen geschlossen sind.
Durch nochmaliges Drücken wird das Fahrzeug
zentral entriegelt.
Laderaum
Drücken Sie den Schalter, um die Hecktüren
unabhängig vom Verriegelungsstatus des
Fahrerhauses zu verriegeln/entriegeln.
Von innen können die Türen immer geöffnet
werden.
2
Öffnungen
Page 36 of 216

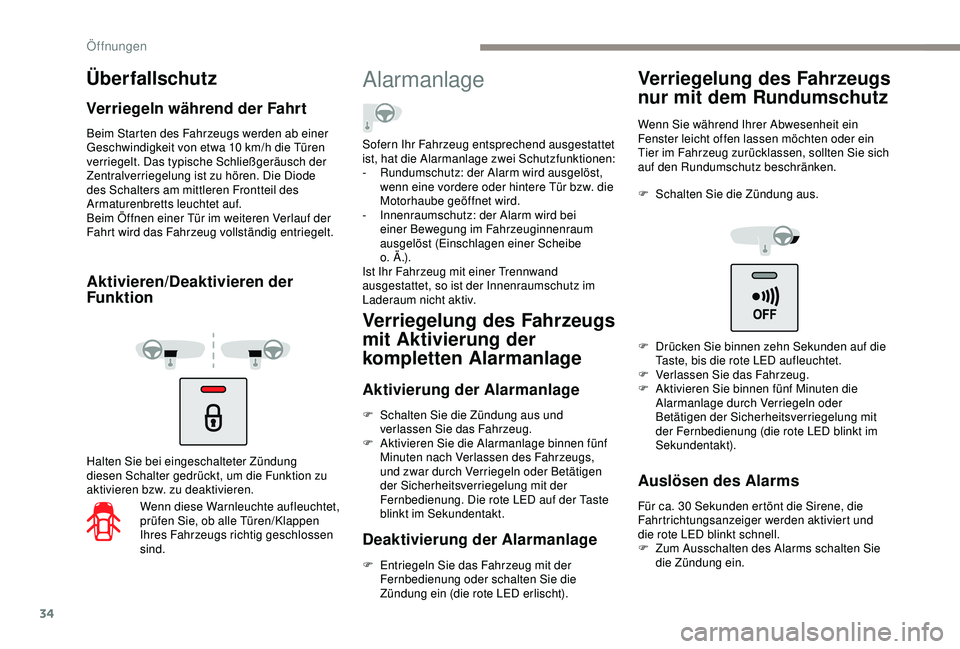

34
Beim Starten des Fahrzeugs werden ab einer
Geschwindigkeit von etwa 10 km/h die Türen
verriegelt. Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die Diode
des Schalters am mittleren Frontteil des
Armaturenbretts leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf der
Fahrt wird das Fahrzeug vollständig entriegelt.
Aktivieren/Deaktivieren der
Funktion
Halten Sie bei eingeschalteter Zündung
diesen Schalter gedrückt, um die Funktion zu
aktivieren bzw. zu deaktivieren.
Wenn diese Warnleuchte aufleuchtet,
prüfen Sie, ob alle Türen/Klappen
Ihres Fahrzeugs richtig geschlossen
sind.
Alarmanlage
Verriegelung des Fahrzeugs
mit Aktivierung der
kompletten Alarmanlage
Aktivierung der Alarmanlage
F Schalten Sie die Zündung aus und verlassen Sie das Fahrzeug.
F
A
ktivieren Sie die Alarmanlage binnen fünf
Minuten nach Verlassen des Fahrzeugs,
und zwar durch Verriegeln oder Betätigen
der Sicherheitsverriegelung mit der
Fernbedienung. Die rote LED auf der Taste
blinkt im Sekundentakt.
Deaktivierung der Alarmanlage
F Entriegeln Sie das Fahrzeug mit der Fernbedienung oder schalten Sie die
Zündung ein (die rote LED erlischt).
Verriegelung des Fahrzeugs
nur mit dem Rundumschutz
Wenn Sie während Ihrer Abwesenheit ein
Fenster leicht offen lassen möchten oder ein
Tier im Fahrzeug zurücklassen, sollten Sie sich
auf den Rundumschutz beschränken.
F
S
chalten Sie die Zündung aus.
Auslösen des Alarms
Für ca. 30 Sekunden ertönt die Sirene, die
F ahrtrichtungsanzeiger werden aktiviert und
die rote LED blinkt schnell.
F
Zu
m Ausschalten des Alarms schalten Sie
die Zündung ein.
Überfallschutz
Verriegeln während der Fahrt
Sofern Ihr Fahrzeug entsprechend ausgestattet
ist, hat die Alarmanlage zwei Schutzfunktionen:
-
R
undumschutz: der Alarm wird ausgelöst,
wenn eine vordere oder hintere Tür bzw. die
Motorhaube geöffnet wird.
-
I
nnenraumschutz: der Alarm wird bei
einer Bewegung im Fahrzeuginnenraum
ausgelöst (Einschlagen einer Scheibe
o.
Ä .) .
Ist Ihr Fahrzeug mit einer Trennwand
ausgestattet, so ist der Innenraumschutz im
Laderaum nicht aktiv.
F
D
rücken Sie binnen zehn Sekunden auf die
Taste, bis die rote LED aufleuchtet.
F
V
erlassen Sie das Fahrzeug.
F
A
ktivieren Sie binnen fünf Minuten die
Alarmanlage durch Verriegeln oder
Betätigen der Sicherheitsverriegelung mit
der Fernbedienung (die rote LED blinkt im
Sekundentakt).
Öffnungen

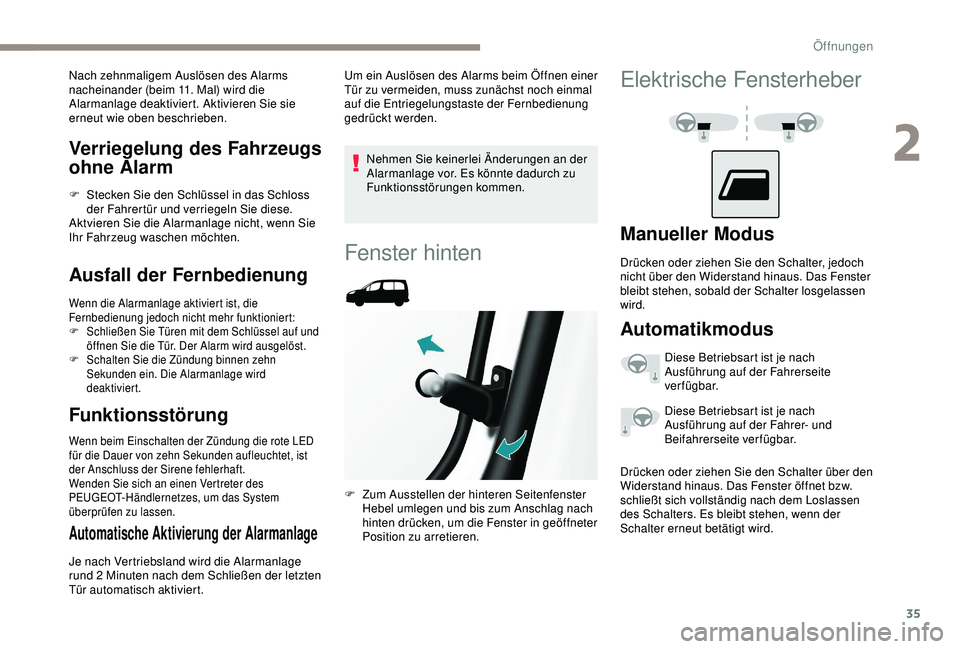

Page 37 of 216

35
Verriegelung des Fahrzeugs
ohne Alarm
F Stecken Sie den Schlüssel in das Schloss der Fahrertür und verriegeln Sie diese.
Aktvieren Sie die Alarmanlage nicht, wenn Sie
Ihr Fahrzeug waschen möchten.
Ausfall der Fernbedienung
Wenn die Alarmanlage aktiviert ist, die
Fernbedienung jedoch nicht mehr funktioniert:
F
S
chließen Sie Türen mit dem Schlüssel auf und
öffnen Sie die Tür. Der Alarm wird ausgelöst.
F
S
chalten Sie die Zündung binnen zehn
Sekunden ein. Die Alarmanlage wird
deaktiviert.
Funktionsstörung
Wenn beim Einschalten der Zündung die rote LED
für die Dauer von zehn Sekunden aufleuchtet, ist
der Anschluss der Sirene fehlerhaft.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes, um das System
überprüfen zu lassen.
Automatische Aktivierung der Alarmanlage
Je nach Vertriebsland wird die Alarmanlage
rund 2 Minuten nach dem Schließen der letzten
Tür automatisch aktiviert. Nehmen Sie keinerlei Änderungen an der
Alarmanlage vor. Es könnte dadurch zu
Funktionsstörungen kommen.
Nach zehnmaligem Auslösen des Alarms
nacheinander (beim 11.
Mal) wird die
Alarmanlage deaktiviert. Aktivieren Sie sie
erneut wie oben beschrieben. Um ein Auslösen des Alarms beim Öffnen einer
Tür zu vermeiden, muss zunächst noch einmal
auf die Entriegelungstaste der Fernbedienung
gedrückt werden.
Fenster hinten
F Zum Ausstellen der hinteren Seitenfenster
Hebel umlegen und bis zum Anschlag nach
hinten drücken, um die Fenster in geöffneter
Position zu arretieren.
Elektrische Fensterheber
Manueller Modus
Drücken oder ziehen Sie den Schalter, jedoch
nicht über den Widerstand hinaus. Das Fenster
bleibt stehen, sobald der Schalter losgelassen
wird.
Automatikmodus
Diese Betriebsart ist je nach
Ausführung auf der Fahrerseite
verfügbar.
Diese Betriebsart ist je nach
Ausführung auf der Fahrer- und
Beifahrerseite verfügbar.
Drücken oder ziehen Sie den Schalter über den
Widerstand hinaus. Das Fenster öffnet bzw.
schließt sich vollständig nach dem Loslassen
des Schalters. Es bleibt stehen, wenn der
Schalter erneut betätigt wird.
2
Öffnungen
Page 38 of 216

36

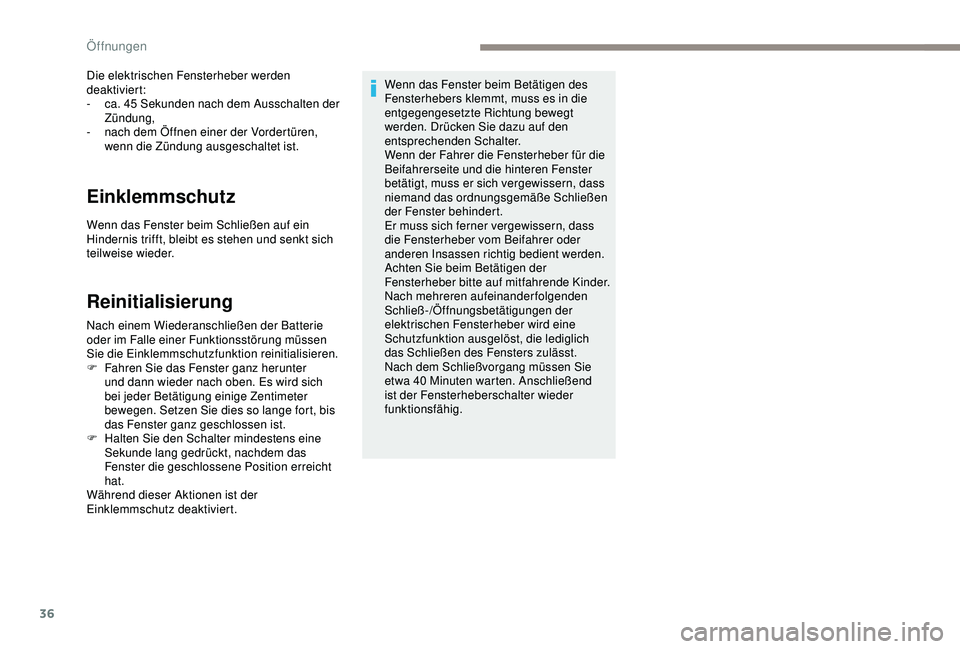

Die elektrischen Fensterheber werden
deaktiviert:
-
c
a. 45 Sekunden nach dem Ausschalten der
Zündung,
-
n
ach dem Öffnen einer der Vordertüren,
wenn die Zündung ausgeschaltet ist.
Einklemmschutz
Wenn das Fenster beim Schließen auf ein
Hindernis trifft, bleibt es stehen und senkt sich
teilweise wieder.
Reinitialisierung
Nach einem Wiederanschließen der Batterie
oder im Falle einer Funktionsstörung müssen
Sie die Einklemmschutzfunktion reinitialisieren.
F
F
ahren Sie das Fenster ganz herunter
und dann wieder nach oben. Es wird sich
bei jeder Betätigung einige Zentimeter
bewegen. Setzen Sie dies so lange fort, bis
das Fenster ganz geschlossen ist.
F
H
alten Sie den Schalter mindestens eine
Sekunde lang gedrückt, nachdem das
Fenster die geschlossene Position erreicht
hat.
Während dieser Aktionen ist der
Einklemmschutz deaktiviert. Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den
entsprechenden Schalter.
Wenn der Fahrer die Fensterheber für die
Beifahrerseite und die hinteren Fenster
betätigt, muss er sich vergewissern, dass
niemand das ordnungsgemäße Schließen
der Fenster behindert.
Er muss sich ferner vergewissern, dass
die Fensterheber vom Beifahrer oder
anderen Insassen richtig bedient werden.
Achten Sie beim Betätigen der
Fensterheber bitte auf mitfahrende Kinder.
Nach mehreren aufeinanderfolgenden
Schließ-/Öffnungsbetätigungen der
elektrischen Fensterheber wird eine
Schutzfunktion ausgelöst, die lediglich
das Schließen des Fensters zulässt.
Nach dem Schließvorgang müssen Sie
etwa 40
Minuten warten. Anschließend
ist der Fensterheberschalter wieder
funktionsfähig.
Öffnungen
Page 39 of 216

37

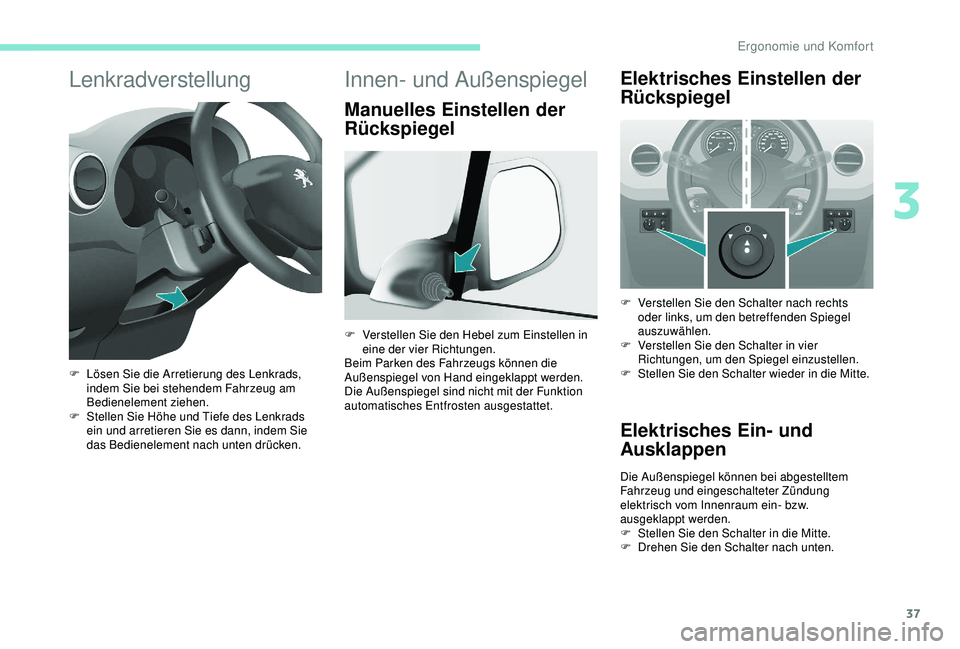

Lenkradverstellung
F Lösen Sie die Arretierung des Lenkrads, indem Sie bei stehendem Fahrzeug am
Bedienelement ziehen.
F
S
tellen Sie Höhe und Tiefe des Lenkrads
ein und arretieren Sie es dann, indem Sie
das Bedienelement nach unten drücken.
Innen- und Außenspiegel
Manuelles Einstellen der
Rückspiegel Elektrisches Einstellen der
Rückspiegel
F Verstellen Sie den Schalter nach rechts
oder links, um den betreffenden Spiegel
auszuwählen.
F
V
erstellen Sie den Schalter in vier
Richtungen, um den Spiegel einzustellen.
F
S
tellen Sie den Schalter wieder in die Mitte.
Elektrisches Ein- und
Ausklappen
Die Außenspiegel können bei abgestelltem
Fahrzeug und eingeschalteter Zündung
elektrisch vom Innenraum ein- bzw.
ausgeklappt werden.
F
S
tellen Sie den Schalter in die Mitte.
F
D
rehen Sie den Schalter nach unten.
F
V
erstellen Sie den Hebel zum Einstellen in
eine der vier Richtungen.
Beim Parken des Fahrzeugs können die
Außenspiegel von Hand eingeklappt werden.
Die Außenspiegel sind nicht mit der Funktion
automatisches Entfrosten ausgestattet.
3
Ergonomie und Komfort
Page 40 of 216

38

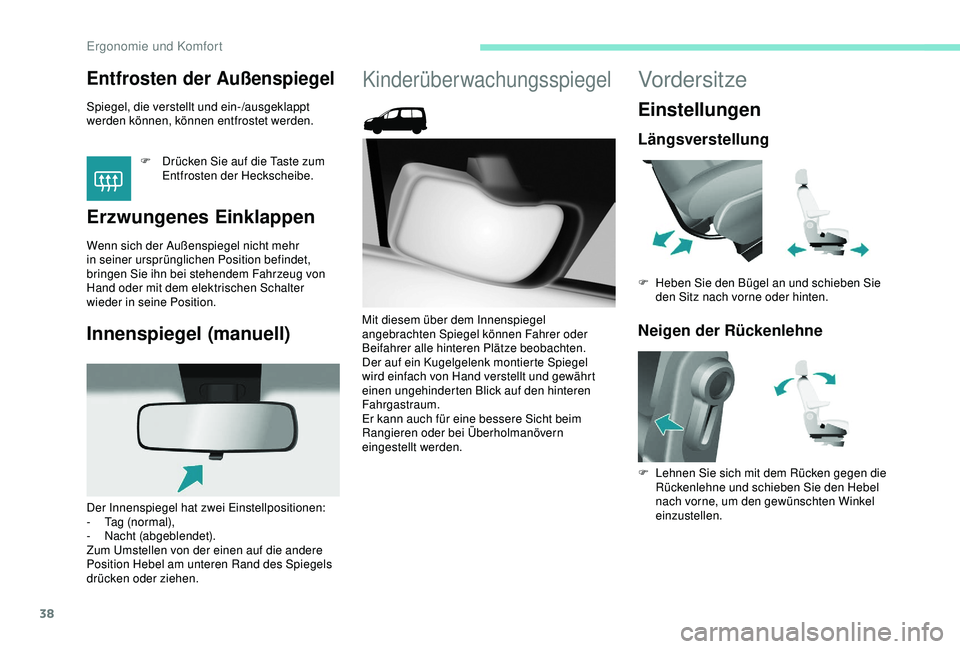

Entfrosten der Außenspiegel
Spiegel, die verstellt und ein-/ausgeklappt
werden können, können entfrostet werden.F
D
rücken Sie auf die Taste zum
Entfrosten der Heckscheibe.
Erzwungenes Einklappen
Wenn sich der Außenspiegel nicht mehr
in seiner ursprünglichen Position befindet,
bringen Sie ihn bei stehendem Fahrzeug von
Hand oder mit dem elektrischen Schalter
wieder in seine Position.
Innenspiegel (manuell)
Kinderüberwachungsspiegel
Mit diesem über dem Innenspiegel
angebrachten Spiegel können Fahrer oder
Beifahrer alle hinteren Plätze beobachten.
Der auf ein Kugelgelenk montierte Spiegel
wird einfach von Hand verstellt und gewährt
einen ungehinderten Blick auf den hinteren
Fahrgastraum.
Er kann auch für eine bessere Sicht beim
Rangieren oder bei Überholmanövern
eingestellt werden.
Der Innenspiegel hat zwei Einstellpositionen:
-
T
ag (normal),
-
N
acht (abgeblendet).
Zum Umstellen von der einen auf die andere
Position Hebel am unteren Rand des Spiegels
drücken oder ziehen.
Vordersitze
Einstellungen
Längsverstellung
F Heben Sie den Bügel an und schieben Sie den Sitz nach vorne oder hinten.
Neigen der Rückenlehne
F Lehnen Sie sich mit dem Rücken gegen die Rückenlehne und schieben Sie den Hebel
nach vorne, um den gewünschten Winkel
einzustellen.
Ergonomie und Komfort
