PEUGEOT PARTNER TEPEE ELECTRIC 2017 Manual de utilização (in Portuguese)

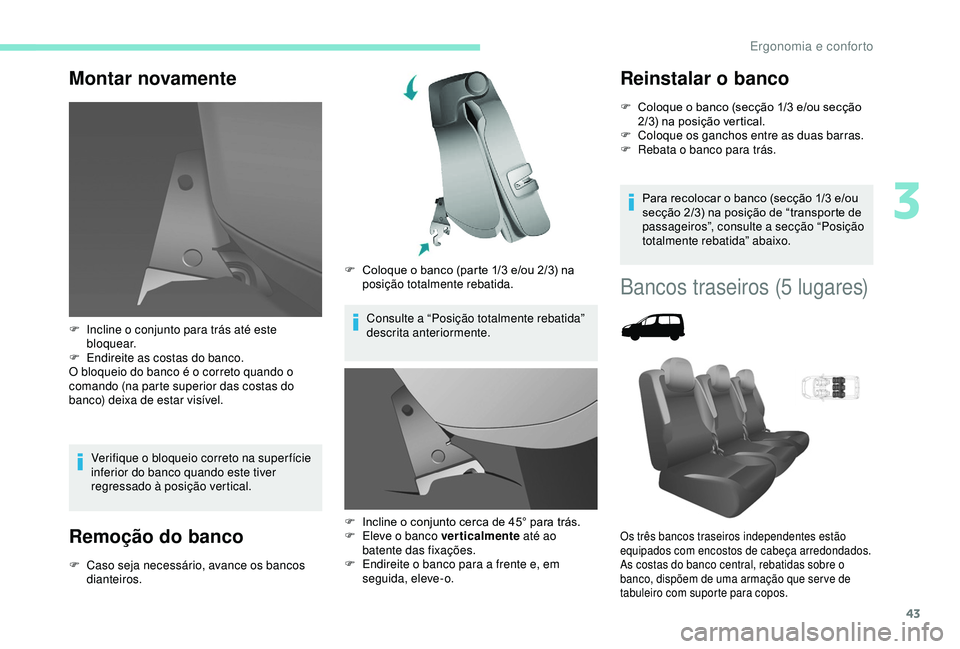

43
Montar novamente
Verifique o bloqueio correto na super fície
inferior do banco quando este tiver
regressado à posição vertical.
Remoção do banco
F Caso seja necessário, avance os bancos dianteiros. F

C
oloque o banco (parte 1/3 e/ou 2/3) na
posição totalmente rebatida.
Consulte a “Posição totalmente rebatida”
descrita anteriormente.
F
I
ncline o conjunto para trás até este
b l o q u e a r.
F
E
ndireite as costas do banco.
O bloqueio do banco é o correto quando o
comando (na parte superior das costas do
banco) deixa de estar visível.
F
I
ncline o conjunto cerca de 45° para trás.
F
E
leve o banco verticalmente
até ao
batente das fixações.
F E ndireite o banco para a frente e, em
seguida, eleve-o.
Reinstalar o banco
F Coloque o banco (secção 1/3 e/ou secção 2/3) na posição vertical.
F

C
oloque os ganchos entre as duas barras.
F

R
ebata o banco para trás.
Para recolocar o banco (secção 1/3 e/ou
secção 2/3) na posição de “transporte de
passageiros”, consulte a secção “Posição
totalmente rebatida” abaixo.
Bancos traseiros (5 lugares)
Os três bancos traseiros independentes estão
equipados com encostos de cabeça arredondados.
As costas do banco central, rebatidas sobre o
banco, dispõem de uma armação que ser ve de
tabuleiro com suporte para copos.
3
Ergonomia e conforto

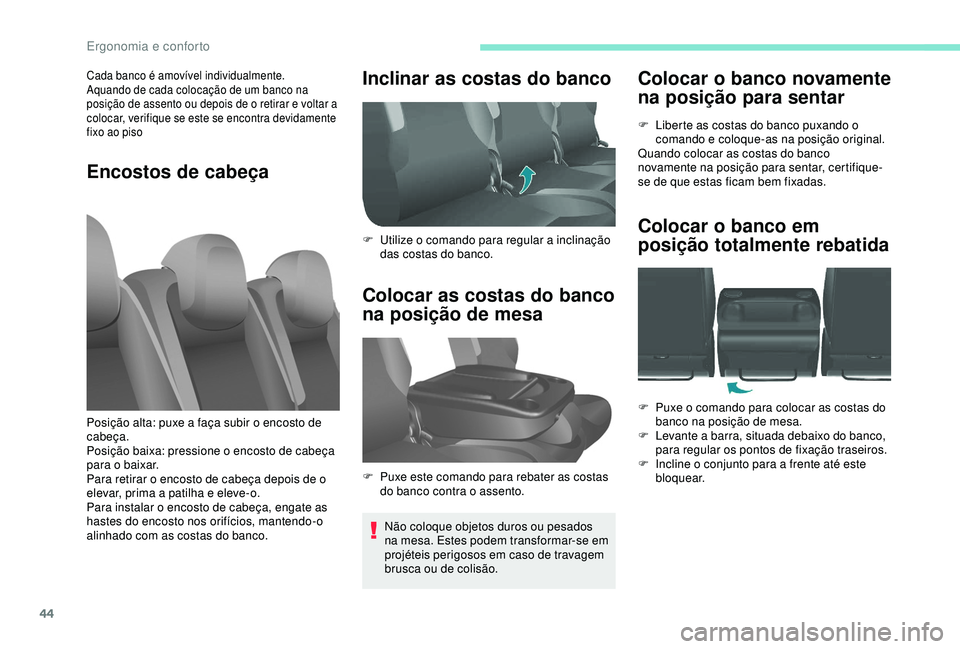

44
Colocar o banco novamente
na posição para sentar
F Liberte as costas do banco puxando o comando e coloque-as na posição original.
Quando colocar as costas do banco
novamente na posição para sentar, certifique-
se de que estas ficam bem fixadas.
Colocar o banco em
posição totalmente rebatida
F Puxe o comando para colocar as costas do banco na posição de mesa.
F

L
evante a barra, situada debaixo do banco,
para regular os pontos de fixação traseiros.
F

I
ncline o conjunto para a frente até este
b l o q u e a r.
Cada banco é amovível individualmente.
Aquando de cada colocação de um banco na
posição de assento ou depois de o retirar e voltar a
colocar, verifique se este se encontra devidamente
fixo ao piso
Encostos de cabeça Inclinar as costas do banco
Posição alta: puxe a faça subir o encosto de
cabeça.
Posição baixa: pressione o encosto de cabeça
para o baixar.
Para retirar o encosto de cabeça depois de o
elevar, prima a patilha e eleve-o.
Para instalar o encosto de cabeça, engate as
hastes do encosto nos orifícios, mantendo-o
alinhado com as costas do banco. F

Ut
ilize o comando para regular a inclinação
das costas do banco.
Colocar as costas do banco
na posição de mesa
F Puxe este comando para rebater as costas do banco contra o assento.
Não coloque objetos duros ou pesados
na mesa. Estes podem transformar-se em
projéteis perigosos em caso de travagem
brusca ou de colisão.
Ergonomia e conforto

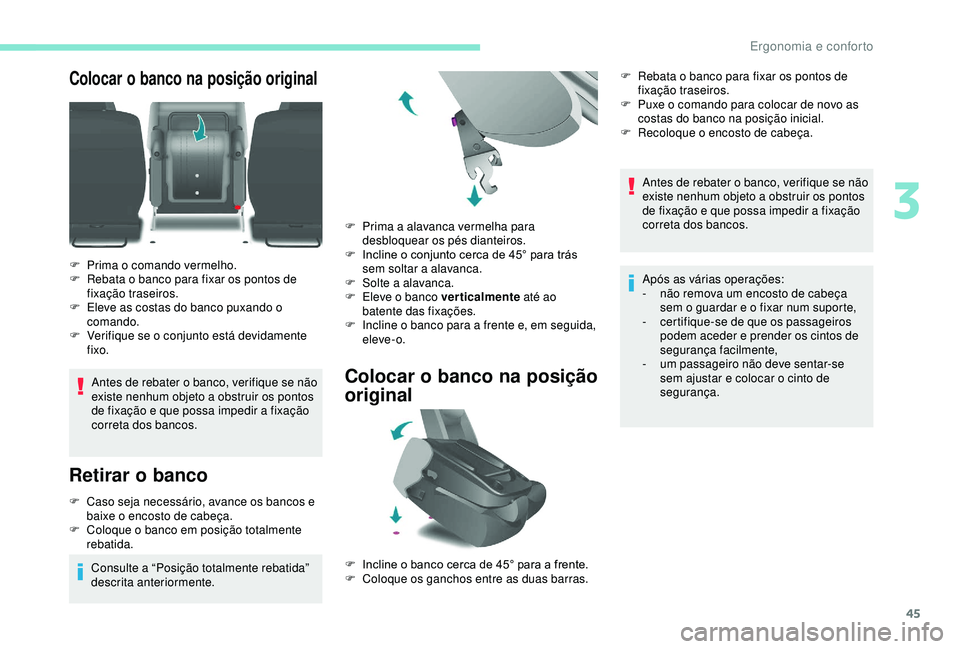

45
Colocar o banco na posição original
Antes de rebater o banco, verifique se não
existe nenhum objeto a obstruir os pontos
de fixação e que possa impedir a fixação
correta dos bancos.
Retirar o banco
F Caso seja necessário, avance os bancos e baixe o encosto de cabeça.
F

C
oloque o banco em posição totalmente
rebatida.
Consulte a “Posição totalmente rebatida”
descrita anteriormente. F

P
rima a alavanca vermelha para
desbloquear os pés dianteiros.
F
I
ncline o conjunto cerca de 45° para trás
sem soltar a alavanca.
F
S
olte a alavanca.
F
E
leve o banco verticalmente
até ao
batente das fixações.
F
I
ncline o banco para a frente e, em seguida,
eleve-o.
Colocar o banco na posição
original
F Prima o comando vermelho.
F R ebata o banco para fixar os pontos de
fixação traseiros.
F

E
leve as costas do banco puxando o
comando.
F

V
erifique se o conjunto está devidamente
fixo.
F

I
ncline o banco cerca de 45° para a frente.
F

C
oloque os ganchos entre as duas barras.Antes de rebater o banco, verifique se não
existe nenhum objeto a obstruir os pontos
de fixação e que possa impedir a fixação
correta dos bancos.
Após as várias operações:
-

n
ão remova um encosto de cabeça
sem o guardar e o fixar num suporte,
-

c
ertifique-se de que os passageiros
podem aceder e prender os cintos de
segurança facilmente,
-

u
m passageiro não deve sentar-se
sem ajustar e colocar o cinto de
segurança.
F

R
ebata o banco para fixar os pontos de
fixação traseiros.
F
P
uxe o comando para colocar de novo as
costas do banco na posição inicial.
F
R
ecoloque o encosto de cabeça.
3
Ergonomia e conforto

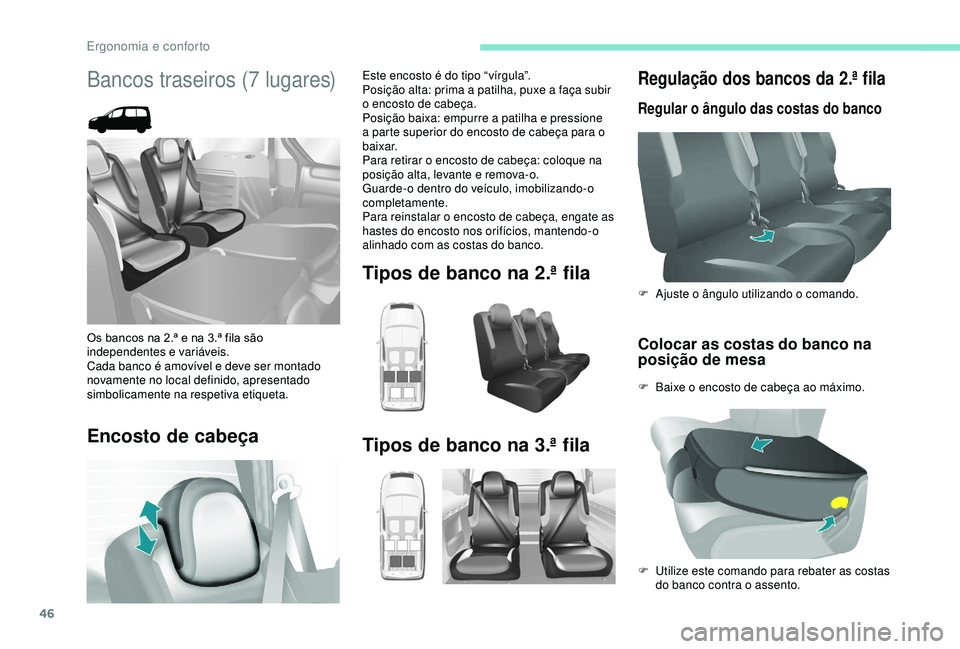

46
Regulação dos bancos da 2.ª fila
Regular o ângulo das costas do banco
Colocar as costas do banco na
posição de mesa
F Baixe o encosto de cabeça ao máximo. F
A
juste o ângulo utilizando o comando.
F
U
tilize este comando para rebater as costas
do banco contra o assento.
Bancos traseiros (7 lugares)
Os bancos na 2.ª e na 3.ª fila são
independentes e variáveis.
Cada banco é amovível e deve ser montado
novamente no local definido, apresentado
simbolicamente na respetiva etiqueta.
Encosto de cabeça
Este encosto é do tipo “vírgula”.
Posição alta: prima a patilha, puxe a faça subir
o encosto de cabeça.
Posição baixa: empurre a patilha e pressione
a parte superior do encosto de cabeça para o
baixar.
Para retirar o encosto de cabeça: coloque na
posição alta, levante e remova-o.
Guarde-o dentro do veículo, imobilizando-o
completamente.
Para reinstalar o encosto de cabeça, engate as
hastes do encosto nos orifícios, mantendo-o
alinhado com as costas do banco.
Tipos de banco na 2.ª fila
Tipos de banco na 3.ª fila
Ergonomia e conforto

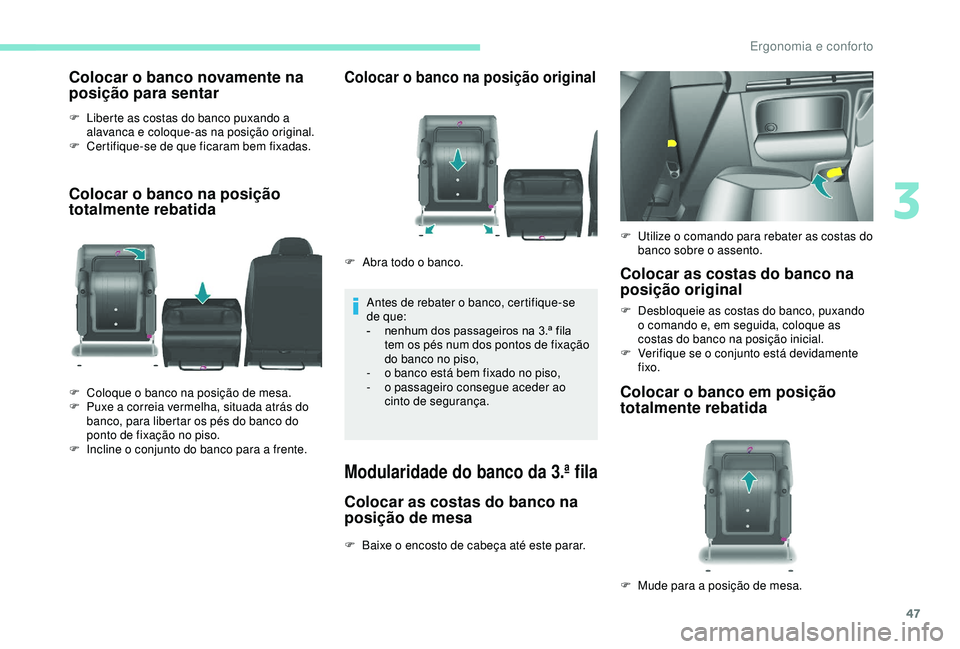

47
Colocar o banco novamente na
posição para sentar
F Liberte as costas do banco puxando a alavanca e coloque-as na posição original.
F

C
ertifique-se de que ficaram bem fixadas.
Colocar o banco na posição
totalmente rebatida
Colocar o banco na posição original
Antes de rebater o banco, certifique-se
de que:
-
n
enhum dos passageiros na 3.ª fila
tem os pés num dos pontos de fixação
do banco no piso,
-

o b
anco está bem fixado no piso,
-

o p
assageiro consegue aceder ao
cinto de segurança.
Modularidade do banco da 3.ª fila
Colocar as costas do banco na
posição de mesa
F Baixe o encosto de cabeça até este parar.
F

C

oloque o banco na posição de mesa.
F

P

uxe a correia vermelha, situada atrás do
banco, para libertar os pés do banco do
ponto de fixação no piso.
F

I

ncline o conjunto do banco para a frente. F
A
bra todo o banco.
Colocar as costas do banco na
posição original
F Desbloqueie as costas do banco, puxando
o comando e, em seguida, coloque as
costas do banco na posição inicial.
F

V
erifique se o conjunto está devidamente
fixo.
Colocar o banco em posição
totalmente rebatida
F Utilize o comando para rebater as costas do banco sobre o assento.
F

M
ude para a posição de mesa.
3
Ergonomia e conforto

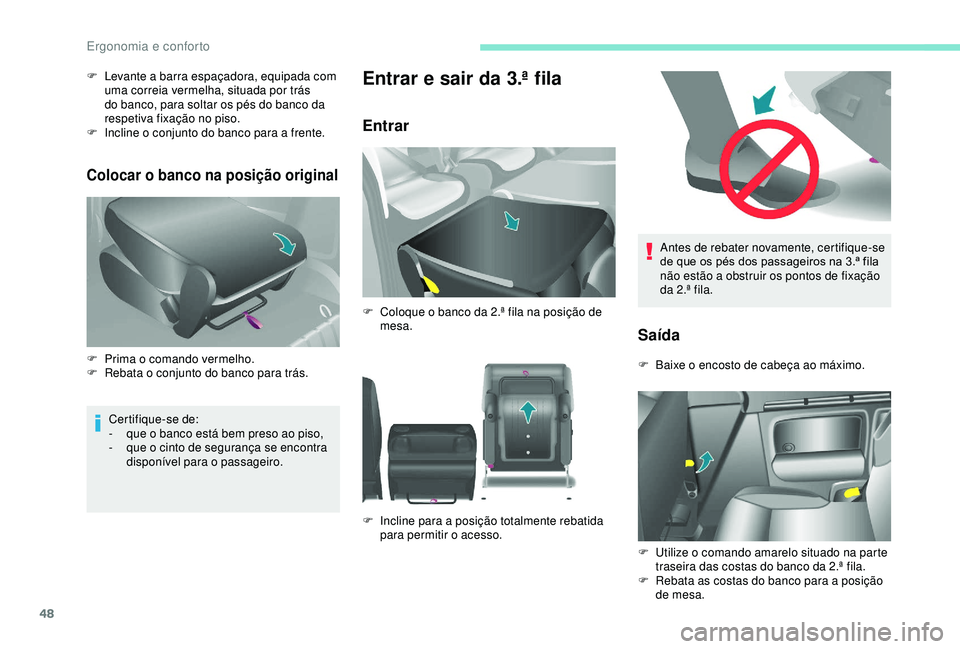

48
Antes de rebater novamente, certifique-se
de que os pés dos passageiros na 3.ª fila
não estão a obstruir os pontos de fixação
da 2.ª fila.
Saída
F Baixe o encosto de cabeça ao máximo.
F
Ut
ilize o comando amarelo situado na parte
traseira das costas do banco da 2.ª fila.
F

R
ebata as costas do banco para a posição
de mesa.
Colocar o banco na posição original
Certifique-se de:
- q ue o banco está bem preso ao piso,
-

q
ue o cinto de segurança se encontra
disponível para o passageiro.
Entrar e sair da 3.ª fila
Entrar
F Levante a barra espaçadora, equipada com uma correia vermelha, situada por trás
do banco, para soltar os pés do banco da
respetiva fixação no piso.
F

I
ncline o conjunto do banco para a frente.
F

P
rima o comando vermelho.
F

R
ebata o conjunto do banco para trás. F

C
oloque o banco da 2.ª fila na posição de
mesa.
F

I
ncline para a posição totalmente rebatida
para permitir o acesso.
Ergonomia e conforto

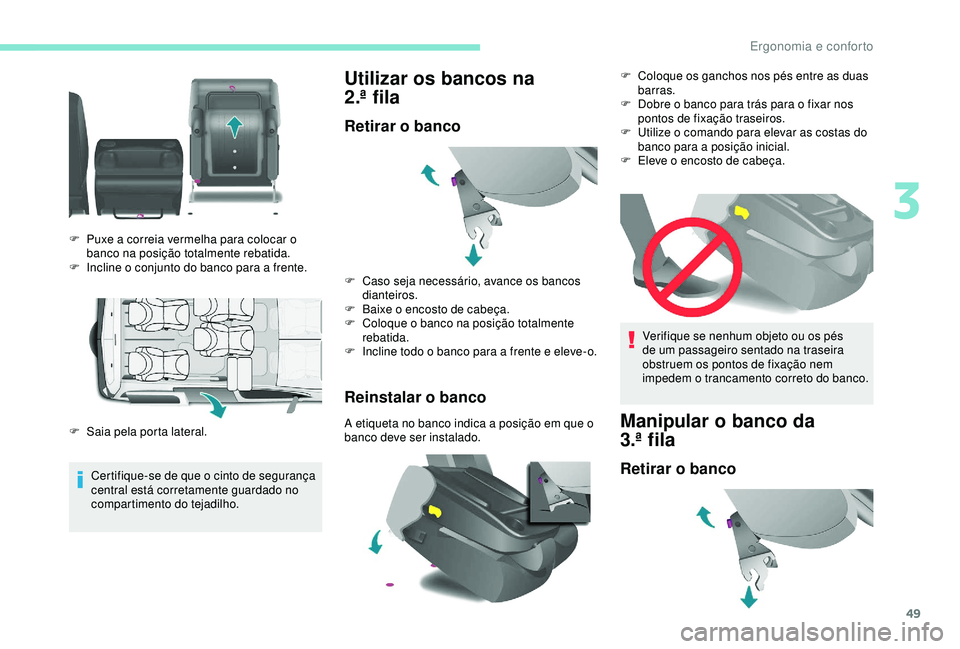

49
Certifique-se de que o cinto de segurança
central está corretamente guardado no
compartimento do tejadilho.
Utilizar os bancos na
2.ª

fila
Retirar o banco
Reinstalar o banco
A etiqueta no banco indica a posição em que o
banco deve ser instalado.
F

P

uxe a correia vermelha para colocar o
banco na posição totalmente rebatida.
F

I

ncline o conjunto do banco para a frente.
F
Sa
ia pela porta lateral. F

C
aso seja necessário, avance os bancos
dianteiros.
F
B
aixe o encosto de cabeça.
F
C
oloque o banco na posição totalmente
rebatida.
F
I
ncline todo o banco para a frente e eleve-o.
Verifique se nenhum objeto ou os pés
de um passageiro sentado na traseira
obstruem os pontos de fixação nem
impedem o trancamento correto do banco.Manipular o banco da
3.ª


fila
Retirar o banco
F Coloque os ganchos nos pés entre as duas
barras.
F

D
obre o banco para trás para o fixar nos
pontos de fixação traseiros.
F

U
tilize o comando para elevar as costas do
banco para a posição inicial.
F

E
leve o encosto de cabeça.
3
Ergonomia e conforto

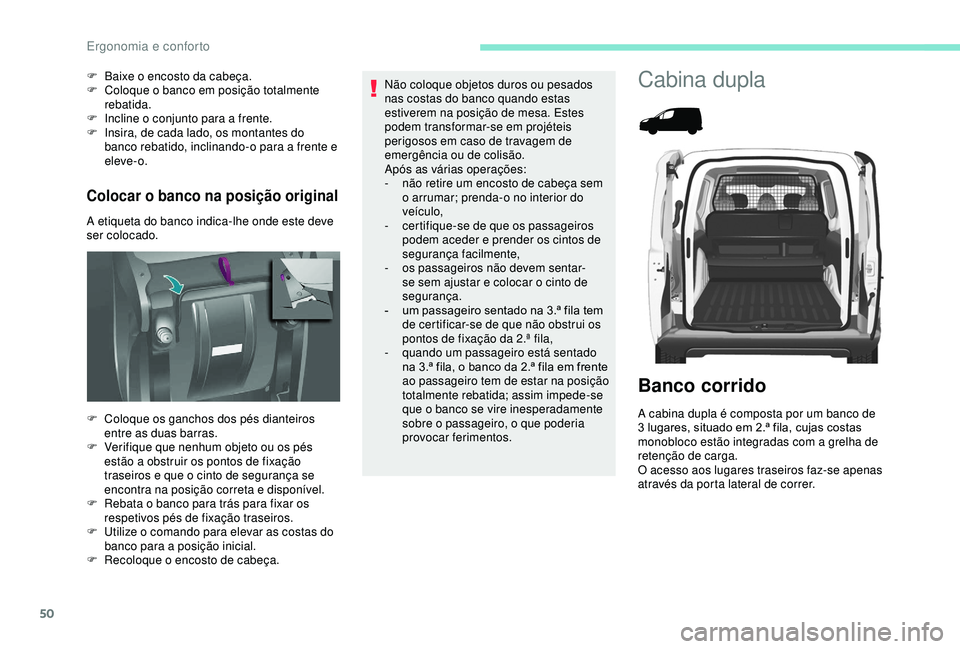

50
Colocar o banco na posição original
A etiqueta do banco indica-lhe onde este deve
ser colocado. F
B
aixe o encosto da cabeça.
F
C
oloque o banco em posição totalmente
rebatida.
F
I
ncline o conjunto para a frente.
F
I
nsira, de cada lado, os montantes do
banco rebatido, inclinando-o para a frente e
eleve-o.
F
C
oloque os ganchos dos pés dianteiros
entre as duas barras.
F

V
erifique que nenhum objeto ou os pés
estão a obstruir os pontos de fixação
traseiros e que o cinto de segurança se
encontra na posição correta e disponível.
F

R
ebata o banco para trás para fixar os
respetivos pés de fixação traseiros.
F

U
tilize o comando para elevar as costas do
banco para a posição inicial.
F

R
ecoloque o encosto de cabeça. Não coloque objetos duros ou pesados
nas costas do banco quando estas
estiverem na posição de mesa. Estes
podem transformar-se em projéteis
perigosos em caso de travagem de
emergência ou de colisão.
Após as várias operações:
-

n
ão retire um encosto de cabeça sem
o arrumar; prenda-o no interior do
veículo,
- c ertifique-se de que os passageiros
podem aceder e prender os cintos de
segurança facilmente,
-
o

s passageiros não devem sentar-
se sem ajustar e colocar o cinto de
segurança.
-

u
m passageiro sentado na 3.ª fila tem
de certificar-se de que não obstrui os
pontos de fixação da 2.ª fila,
-

q
uando um passageiro está sentado
na 3.ª fila, o banco da 2.ª fila em frente
ao passageiro tem de estar na posição
totalmente rebatida; assim impede-se
que o banco se vire inesperadamente
sobre o passageiro, o que poderia
provocar ferimentos.
Cabina dupla
Banco corrido
A cabina dupla é composta por um banco de
3 lugares, situado em 2.ª fila, cujas costas
monobloco estão integradas com a grelha de
retenção de carga.
O acesso aos lugares traseiros faz-se apenas
através da porta lateral de correr.
Ergonomia e conforto

51
Colocar o banco em posição totalmente rebatida
F Caso seja necessário, avance os bancos e aperte o cinto de segurança do banco
central.
F

V
erifique a colocação correta das correias
e das fivelas dos cintos de segurança ao
longo dos painéis laterais, para não obstruir
as costas do banco.
F

D
esbloqueie as costas do banco puxando o
comando A . F

C
om a mesma mão, rebata as costas do
banco e a grelha associada no assento.
F
S
egure a correia vermelha (como uma
pega) e levante verticalmente o conjunto
acompanhando o movimento até à posição
totalmente rebatida.
O banco levantado apoia-se nas costas dos
bancos da 1.ª fila.
Reposição do posição de assento
F Num só movimento, segure a correia vermelha e puxe-a horizontalmente e para
trás. Acompanhe o movimento até ao
bloqueio dos pés do banco no piso.
F

E
ndireite as costas do banco. O comando A
desbloqueia-se automaticamente.
F

V
erifique o bloqueio correto na super fície
inferior do banco quando este tiver
regressado à posição de assento.
Não deixe o conjunto cair de forma abrupta.
3
Ergonomia e conforto

52

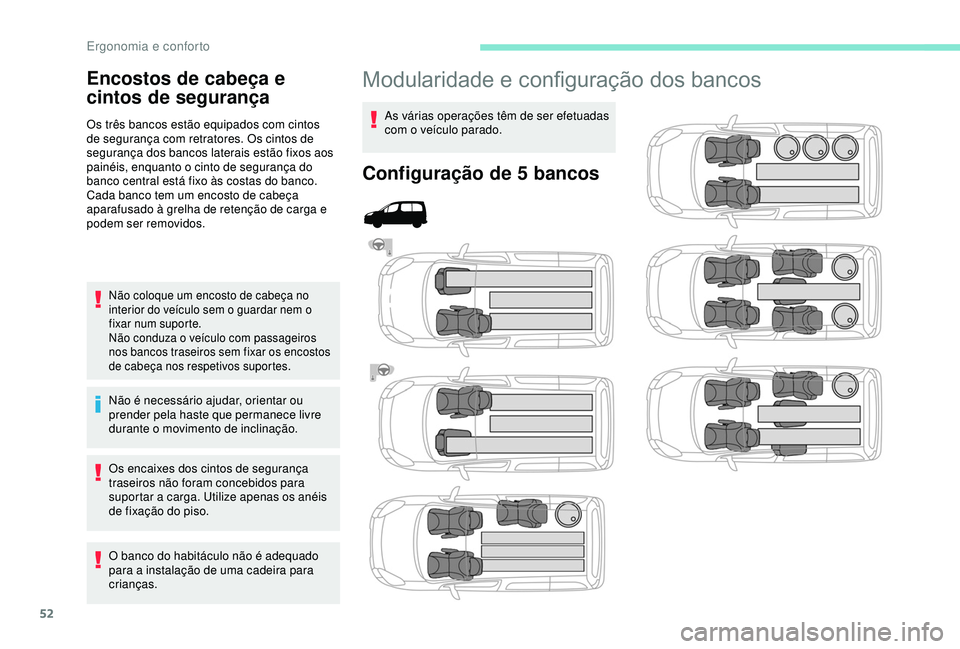

Modularidade e configuração dos bancos
As várias operações têm de ser efetuadas
com o veículo parado.
Configuração de 5 bancos
Encostos de cabeça e
cintos de segurança
Os três bancos estão equipados com cintos
de segurança com retratores. Os cintos de
segurança dos bancos laterais estão fixos aos
painéis, enquanto o cinto de segurança do
banco central está fixo às costas do banco.
Cada banco tem um encosto de cabeça
aparafusado à grelha de retenção de carga e
podem ser removidos.
Não coloque um encosto de cabeça no
interior do veículo sem o guardar nem o
fixar num suporte.
Não conduza o veículo com passageiros
nos bancos traseiros sem fixar os encostos
de cabeça nos respetivos suportes.
Não é necessário ajudar, orientar ou
prender pela haste que permanece livre
durante o movimento de inclinação.
Os encaixes dos cintos de segurança
traseiros não foram concebidos para
suportar a carga. Utilize apenas os anéis
de fixação do piso.
O banco do habitáculo não é adequado
para a instalação de uma cadeira para
crianças.
Ergonomia e conforto
