PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
KÉZIKÖNYV - KIEGÉSZÍTÉS
Page 2 of 252

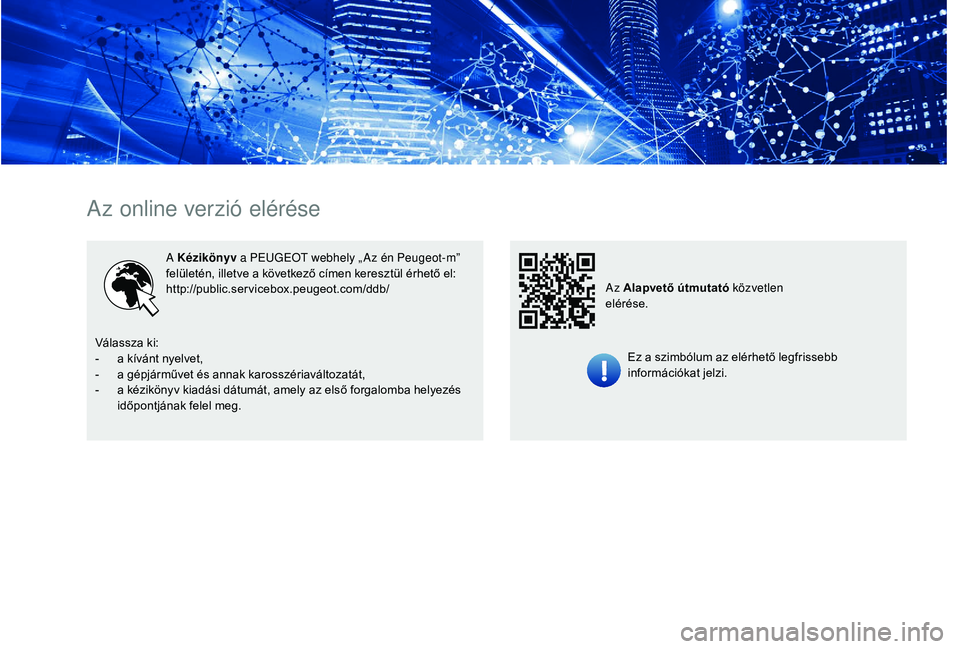

Az online verzió elérése
A Kézikönyv a PEUGEOT webhely „ Az én Peugeot-m”
felületén, illetve a következő címen keresztül érhető el:
http://public.servicebox.peugeot.com/ddb/
Ez a szimbólum az elérhető legfrissebb
információkat jelzi.
Az Alapvető útmutató közvetlen
elérése.
Válassza ki:
-
a k
ívánt nyelvet,
-
a g
épjárművet és annak karosszériaváltozatát,
-
a k
ézikönyv kiadási dátumát, amely az első forgalomba helyezés
időpontjának felel meg.
Page 3 of 252
1
.
Műszerfal 3
J elzőműszerek 3
V
isszajelző lámpák
6
K
ijelzések
7
I
ndítás menete
8
Ö
kovezetés 10
Ökokényelem
11
Manuális légkondicionálás és fűtés
1
2A nagyfeszültségű akkumulátor töltése
1
4
Normál töltési eljárás
2
0
Gyorstöltési eljárás
2
2
Egyéb információk
2
4
Kiegészítő akkumulátor 2 7
Biztosítékok
3
0
A gépjármű vontatása
3
0
Motor és nagyfeszültségű akkumulátor
3
1
Azonosítójelzések
3
2
Bemutatás
Műszerek és kezelőszervek
Ökokényelem A nagyfeszültségű akkumulátor töltése

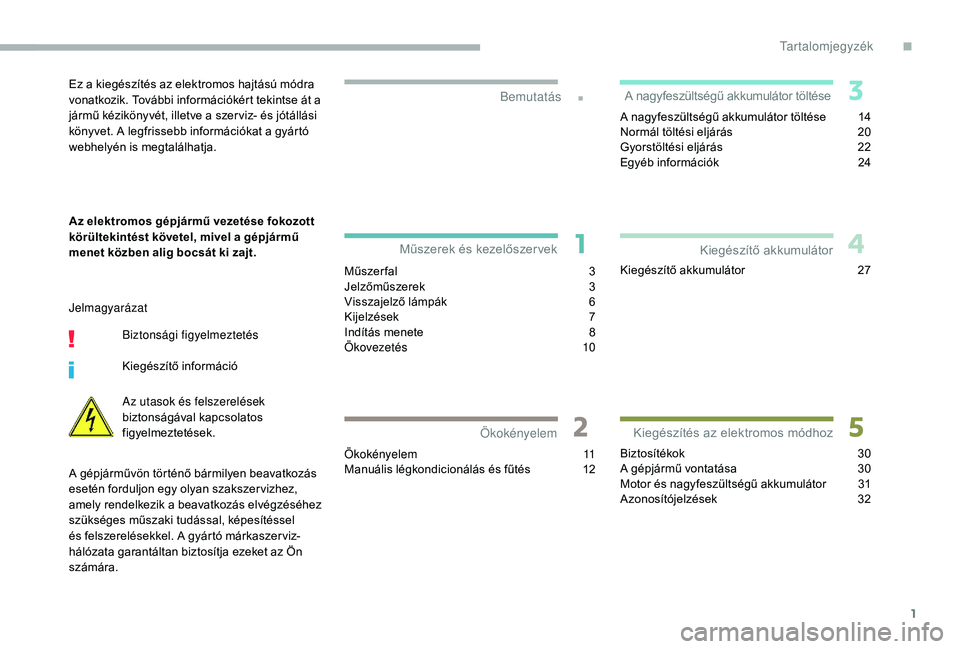

Kiegészítés az elektromos módhoz Kiegészítő akkumulátorEz a kiegészítés az elektromos hajtású módra
vonatkozik. További információkért tekintse át a
jármű kézikönyvét, illetve a szer viz- és jótállási
könyvet. A legfrissebb információkat a gyártó
webhelyén is megtalálhatja.
Az elektromos gépjármű vezetése fokozott
körültekintést követel, mivel a gépjármű
menet közben alig bocsát ki zajt.
Jelmagyarázat
Biztonsági figyelmeztetés
Kiegészítő információ
Az utasok és felszerelések
biztonságával kapcsolatos
figyelmeztetések.
A gépjárművön történő bármilyen beavatkozás
esetén forduljon egy olyan szakszer vizhez,
amely rendelkezik a beavatkozás elvégzéséhez
szükséges műszaki tudással, képesítéssel
és felszerelésekkel. A gyártó márkaszer viz-
hálózata garantáltan biztosítja ezeket az Ön
számára.
Tartalomjegyzék
.
Tartalomjegyzék
Page 4 of 252
2

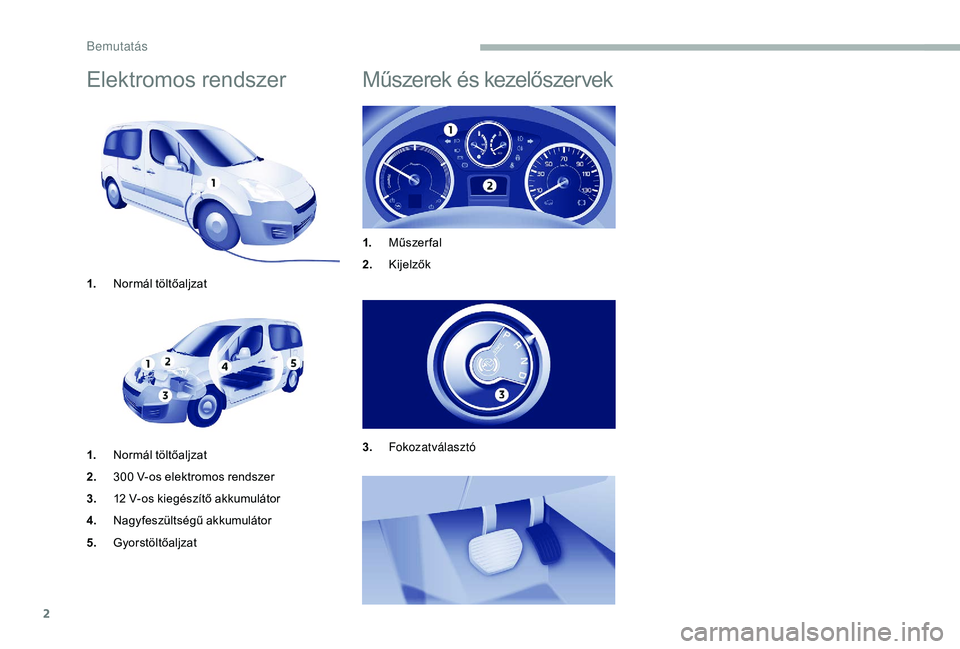

Elektromos rendszer
1.Normál töltőaljzat
1. Normál töltőaljzat
2. 300
V-os elektromos rendszer
3. 12
V-os kiegészítő akkumulátor
4. Nagyfeszültségű akkumulátor
5. Gyorstöltőaljzat
Műszerek és kezelőszervek
1.Műszerfal
2. Kijelzők
3. Fokozatválasztó
Bemutatás
Page 5 of 252
3

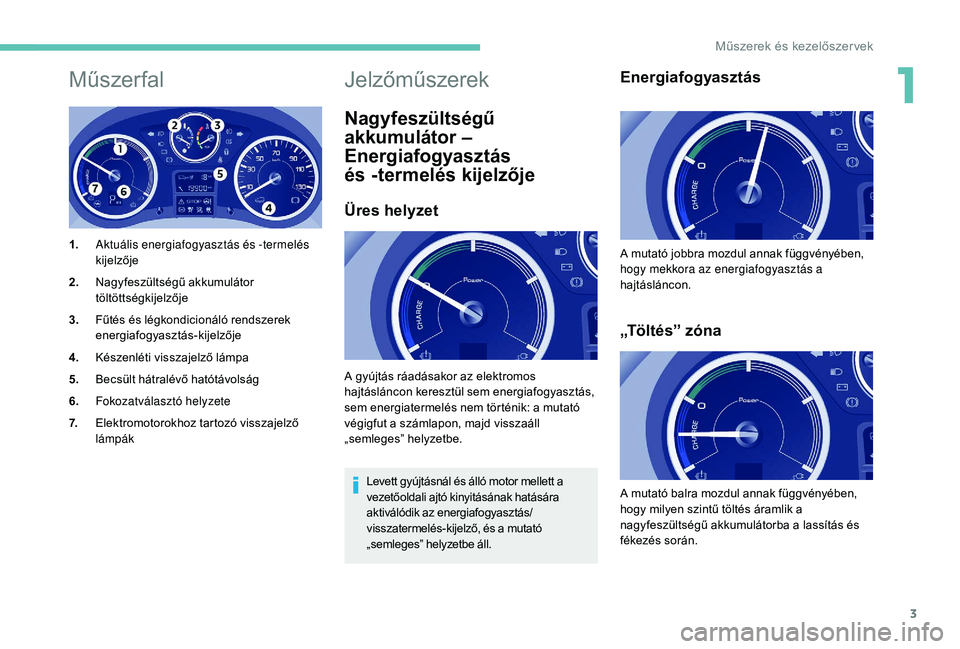

Műszer fal
1.Aktuális energiafogyasztás és -termelés
kijelzője
2. Nagyfeszültségű akkumulátor
töltöttségkijelzője
3. Fűtés és légkondicionáló rendszerek
energiafogyasztás-kijelzője
4. Készenléti visszajelző lámpa
5. Becsült hátralévő hatótávolság
6. Fokozatválasztó helyzete
7. Elektromotorokhoz tartozó visszajelző
lámpák
Jelzőműszerek
Nagyfeszültségű
akkumulátor –
Energiafogyasztás
és -termelés kijelzője
Üres helyzet
Levett gyújtásnál és álló motor mellett a
vezetőoldali ajtó kinyitásának hatására
aktiválódik az energiafogyasztás/
visszatermelés-kijelző, és a mutató
„semleges” helyzetbe áll.
Energiafogyasztás
„Töltés” zóna
A gyújtás ráadásakor az elektromos
hajtásláncon keresztül sem energiafogyasztás,
sem energiatermelés nem történik: a mutató
végigfut a számlapon, majd visszaáll
„semleges” helyzetbe. A mutató jobbra mozdul annak függvényében,
hogy mekkora az energiafogyasztás a
hajtásláncon.
A mutató balra mozdul annak függvényében,
hogy milyen szintű töltés áramlik a
nagyfeszültségű akkumulátorba a lassítás és
fékezés során.
1
Műszerek és kezelőszervek

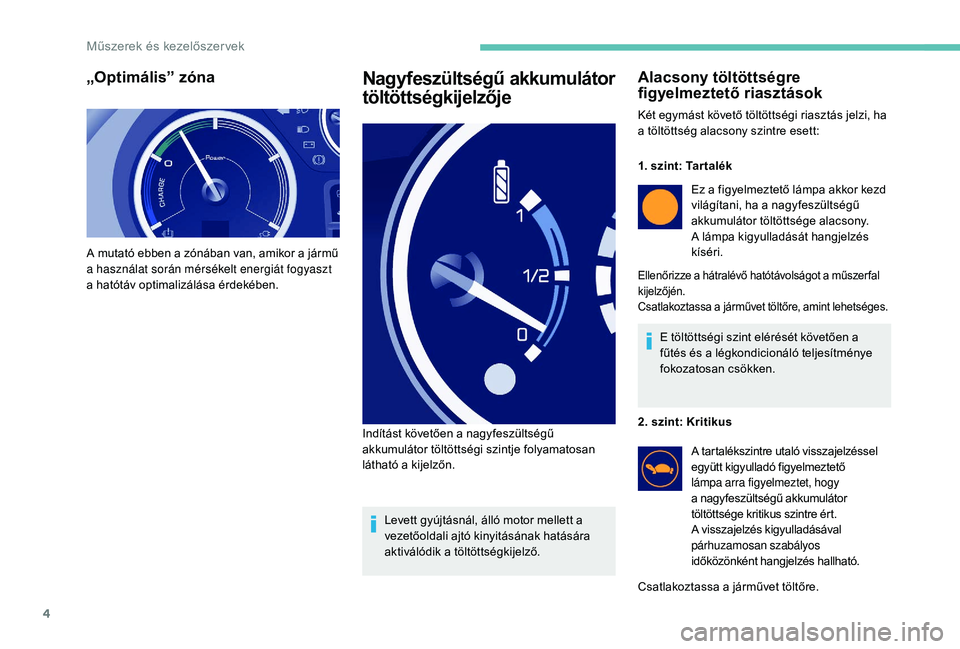

Page 6 of 252
4
„Optimális” zóna
A mutató ebben a zónában van, amikor a jármű
a használat során mérsékelt energiát fogyaszt
a hatótáv optimalizálása érdekében.
Nagyfeszültségű akkumulátor
töltöttségkijelzője
Levett gyújtásnál, álló motor mellett a
vezetőoldali ajtó kinyitásának hatására
aktiválódik a töltöttségkijelző.
Indítást követően a nagyfeszültségű
akkumulátor töltöttségi szintje folyamatosan
látható a kijelzőn.
Alacsony töltöttségre
figyelmeztető riasztások
Két egymást követő töltöttségi riasztás jelzi, ha
a töltöttség alacsony szintre esett:
1. szint: Tar talék
Ez a figyelmeztető lámpa akkor kezd
világítani, ha a nagyfeszültségű
akkumulátor töltöttsége alacsony.
A lámpa kigyulladását hangjelzés
kíséri.
Ellenőrizze a hátralévő hatótávolságot a műszer fal
kijelzőjén.
Csatlakoztassa a járművet töltőre, amint lehetséges.
E töltöttségi szint elérését követően a
fűtés és a légkondicionáló teljesítménye
fokozatosan csökken.
2. szint: Kritikus A tartalékszintre utaló visszajelzéssel
együtt kigyulladó figyelmeztető
lámpa arra figyelmeztet, hogy
a nagyfeszültségű akkumulátor
töltöttsége kritikus szintre ért.
A visszajelzés kigyulladásával
párhuzamosan szabályos
időközönként hangjelzés hallható.
Csatlakoztassa a járművet töltőre.
Műszerek és kezelőszervek
Page 7 of 252
5

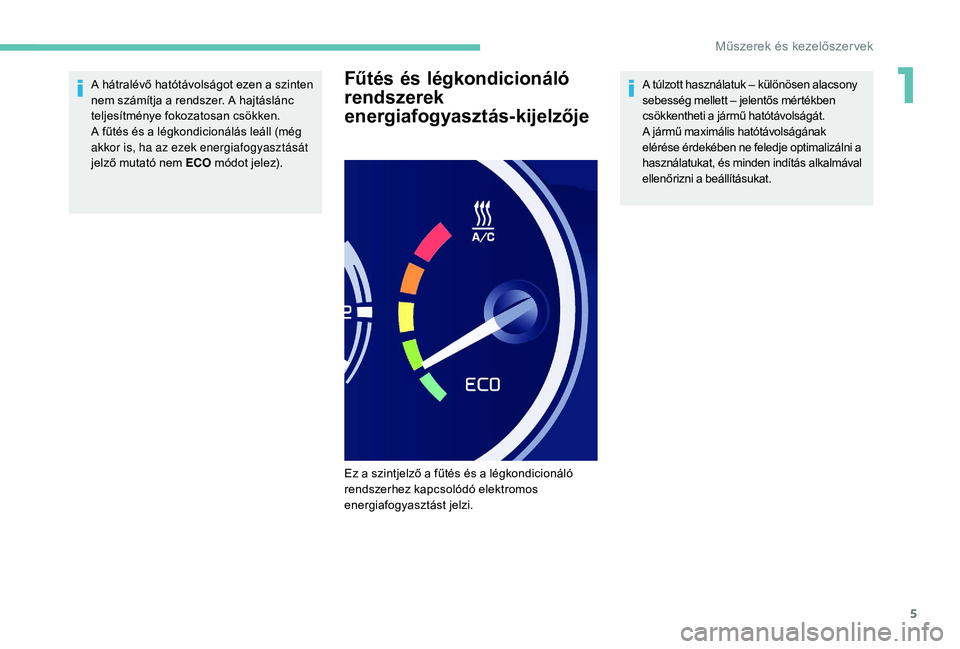

A hátralévő hatótávolságot ezen a szinten
nem számítja a rendszer. A hajtáslánc
teljesítménye fokozatosan csökken.
A fűtés és a légkondicionálás leáll (még
akkor is, ha az ezek energiafogyasztását
jelző mutató nem ECO módot jelez).Fűtés és légkondicionáló
rendszerek
energiafogyasztás-kijelzőjeA túlzott használatuk – különösen alacsony
sebesség mellett – jelentős mértékben
csökkentheti a jármű hatótávolságát.
A jármű maximális hatótávolságának
elérése érdekében ne feledje optimalizálni a
használatukat, és minden indítás alkalmával
ellenőrizni a beállításukat.
Ez a szintjelző a fűtés és a légkondicionáló
rendszerhez kapcsolódó elektromos
energiafogyasztást jelzi.
1
Műszerek és kezelőszervek
Page 8 of 252
6

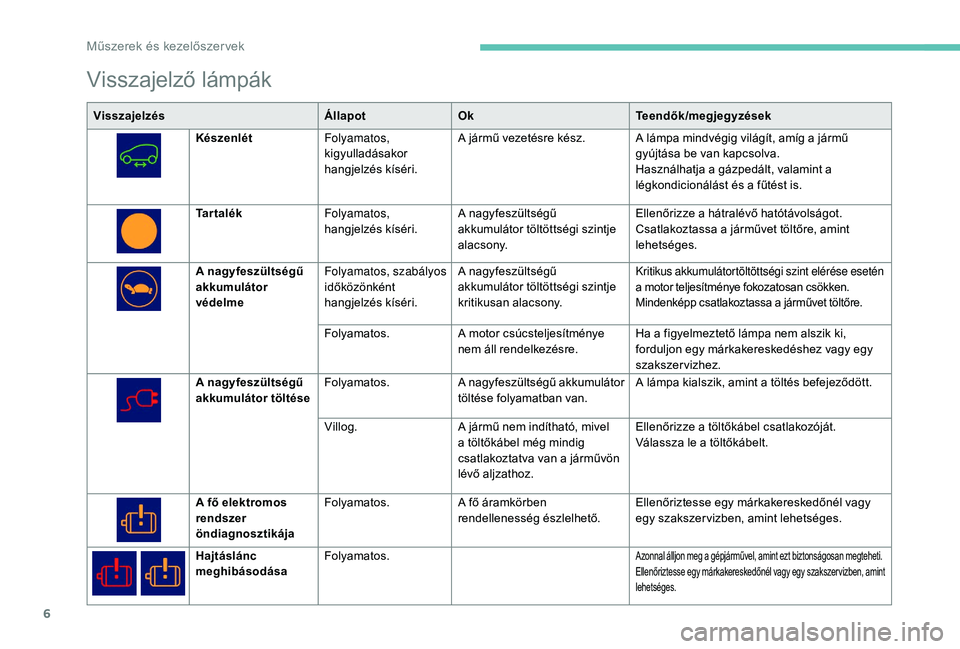

Visszajelző lámpák
VisszajelzésÁllapotOk Teendők/megjegyzések
Készenlét Folyamatos,
kigyulladásakor
hangjelzés kíséri. A jármű vezetésre kész. A lámpa mindvégig világít, amíg a jármű
gyújtása be van kapcsolva.
Használhatja a gázpedált, valamint a
légkondicionálást és a fűtést is.
Ta r t a l é k Folyamatos,
hangjelzés kíséri. A nagyfeszültségű
akkumulátor töltöttségi szintje
alacsony. Ellenőrizze a hátralévő hatótávolságot.
Csatlakoztassa a járművet töltőre, amint
lehetséges.
A nagyfeszültségű
akkumulátor
védelme Folyamatos, szabályos
időközönként
hangjelzés kíséri. A nagyfeszültségű
akkumulátor töltöttségi szintje
kritikusan alacsony.
Kritikus akkumulátortöltöttségi szint elérése esetén
a motor teljesítménye fokozatosan csökken.
Mindenképp csatlakoztassa a járművet töltőre.
Folyamatos.
A motor csúcsteljesítménye
nem áll rendelkezésre. Ha a figyelmeztető lámpa nem alszik ki,
forduljon egy márkakereskedéshez vagy egy
szakszervizhez.
A nagyfeszültségű
akkumulátor töltése Folyamatos.
A nagyfeszültségű akkumulátor
töltése folyamatban van. A lámpa kialszik, amint a töltés befejeződött.
Villog. A jármű nem indítható, mivel
a töltőkábel még mindig
csatlakoztatva van a járművön
lévő aljzathoz. Ellenőrizze a töltőkábel csatlakozóját.
Válassza le a töltőkábelt.
A fő elektromos
rendszer
öndiagnosztikája Folyamatos.
A fő áramkörben
rendellenesség észlelhető. Ellenőriztesse egy márkakereskedőnél vagy
egy szakszer vizben, amint lehetséges.
Hajtáslánc
meghibásodása Folyamatos.
Azonnal álljon meg a gépjárművel, amint ezt biztonságosan megteheti.
Ellenőriztesse egy márkakereskedőnél vagy egy szakszer vizben, amint
lehetséges.
Műszerek és kezelőszervek

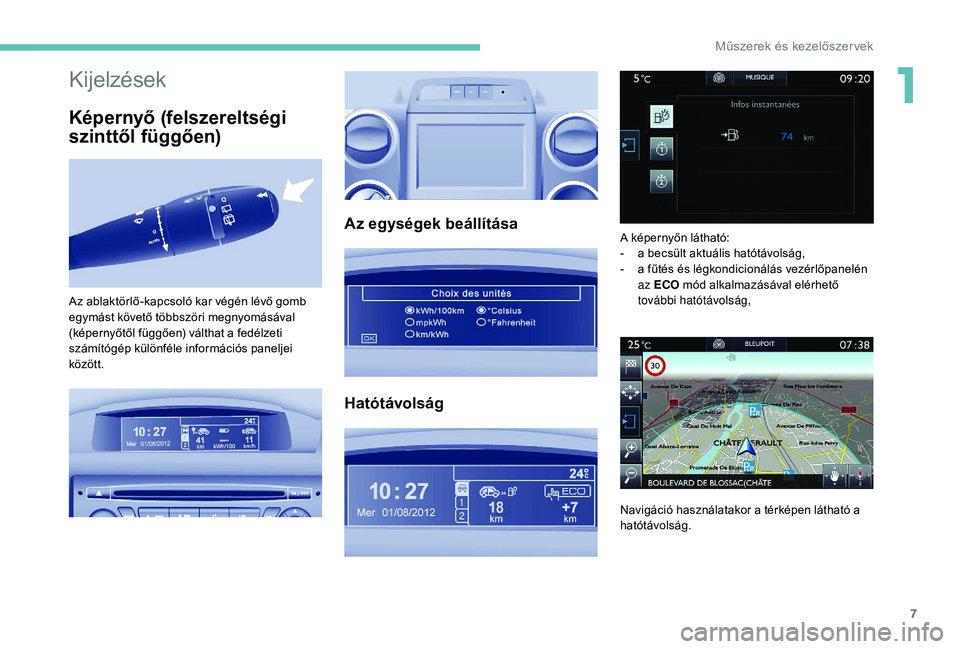

Page 9 of 252
7
Kijelzések
Képernyő (felszereltségi
szinttől függően)
Az egységek beállítása
Hatótávolság
Az ablaktörlő-kapcsoló kar végén lévő gomb
egymást követő többszöri megnyomásával
(képernyőtől függően) válthat a fedélzeti
számítógép különféle információs paneljei
között. A képernyőn látható:
-
a b
ecsült aktuális hatótávolság,
-
a f
űtés és légkondicionálás vezérlőpanelén
az ECO mód alkalmazásával elérhető
további hatótávolság,
Navigáció használatakor a térképen látható a
hatótávolság.
1
Műszerek és kezelőszervek
Page 10 of 252
8

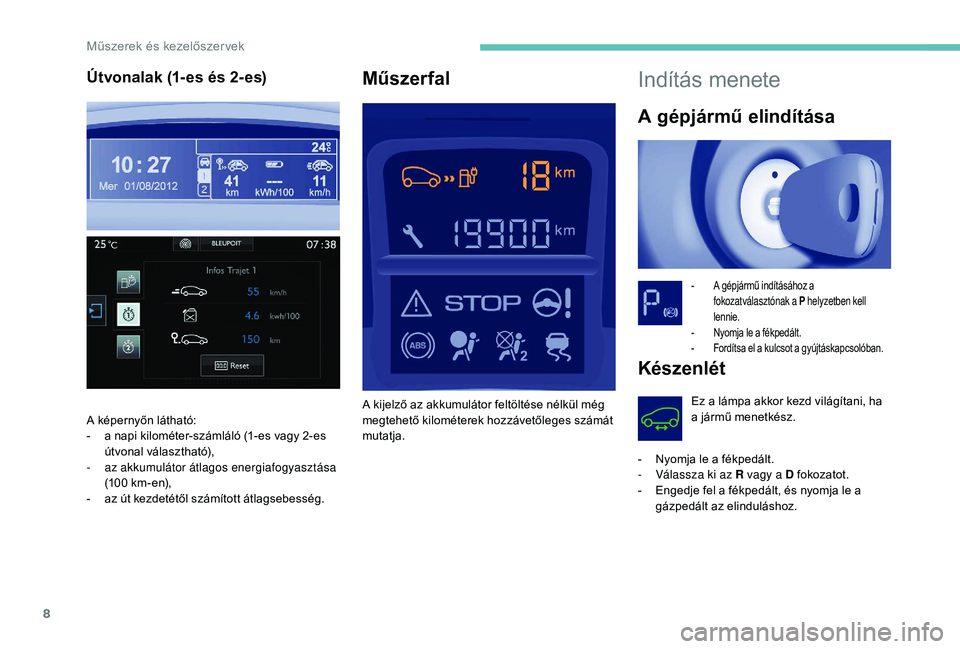

Indítás menete
A gépjármű elindítása
- A gépjármű indításához a fokozatválasztónak a P helyzetben kell
lennie.
-
N
yomja le a fékpedált.
-
F
ordítsa el a kulcsot a gyújtáskapcsolóban.
Készenlét
Ez a lámpa akkor kezd világítani, ha
a jármű menetkész.
-
N
yomja le a fékpedált.
-
V
álassza ki az R vagy a D fokozatot.
-
E
ngedje fel a fékpedált, és nyomja le a
gázpedált az elinduláshoz.
Műszerfal
A képernyőn látható:
- a n api kilométer-számláló (1-es vagy 2-es
útvonal választható),
-
a
z akkumulátor átlagos energiafogyasztása
(100
km-en),
-
a
z út kezdetétől számított átlagsebesség. A kijelző az akkumulátor feltöltése nélkül még
megtehető kilométerek hozzávetőleges számát
mutatja.
Útvonalak (1- es és 2- es)
Műszerek és kezelőszervek
