PEUGEOT PARTNER TEPEE ELECTRIC 2017 Manuale duso (in Italian)

9

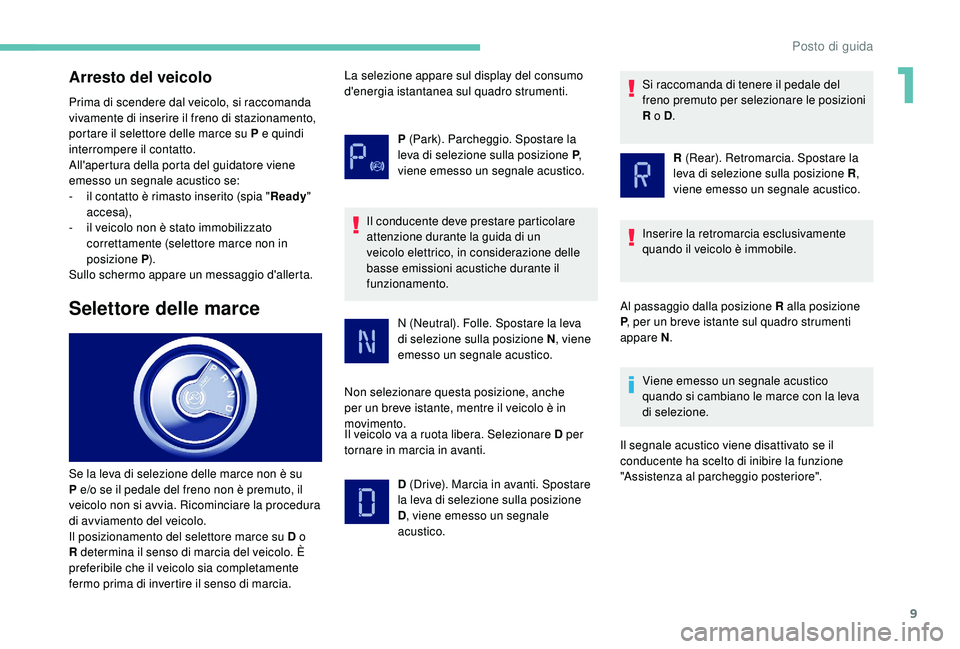

Arresto del veicolo
Prima di scendere dal veicolo, si raccomanda
vivamente di inserire il freno di stazionamento,
portare il selettore delle marce su P e quindi
interrompere il contatto.
All'apertura della porta del guidatore viene
emesso un segnale acustico se:
-
i
l contatto è rimasto inserito (spia " Ready"
accesa),
-

i
l veicolo non è stato immobilizzato
correttamente (selettore marce non in
posizione P ).
Sullo schermo appare un messaggio d'allerta.
Selettore delle marce
P (Park). Parcheggio. Spostare la
leva di selezione sulla posizione P ,
viene emesso un segnale acustico.
Se la leva di selezione delle marce non è su
P e/o se il pedale del freno non è premuto, il
veicolo non si avvia. Ricominciare la procedura
di avviamento del veicolo.
Il posizionamento del selettore marce su D o
R determina il senso di marcia del veicolo. È
preferibile che il veicolo sia completamente
fermo prima di invertire il senso di marcia. La selezione appare sul display del consumo
d'energia istantanea sul quadro strumenti.
Il conducente deve prestare particolare
attenzione durante la guida di un
veicolo elettrico, in considerazione delle
basse emissioni acustiche durante il
funzionamento. N (Neutral). Folle. Spostare la leva
di selezione sulla posizione N , viene
emesso un segnale acustico.
Non selezionare questa posizione, anche
per un breve istante, mentre il veicolo è in
movimento.
Il veicolo va a ruota libera. Selezionare D per
tornare in marcia in avanti. D (Drive). Marcia in avanti. Spostare
la leva di selezione sulla posizione
D, viene emesso un segnale
acustico. Si raccomanda di tenere il pedale del
freno premuto per selezionare le posizioni
R o D
.
R (Rear). Retromarcia. Spostare la
leva di selezione sulla posizione R ,
viene emesso un segnale acustico.
Inserire la retromarcia esclusivamente
quando il veicolo è immobile.
Al passaggio dalla posizione R alla posizione
P , per un breve istante sul quadro strumenti
appare N .
Viene emesso un segnale acustico
quando si cambiano le marce con la leva
di selezione.
Il segnale acustico viene disattivato se il
conducente ha scelto di inibire la funzione
"Assistenza al parcheggio posteriore".
1
Posto di guida

10

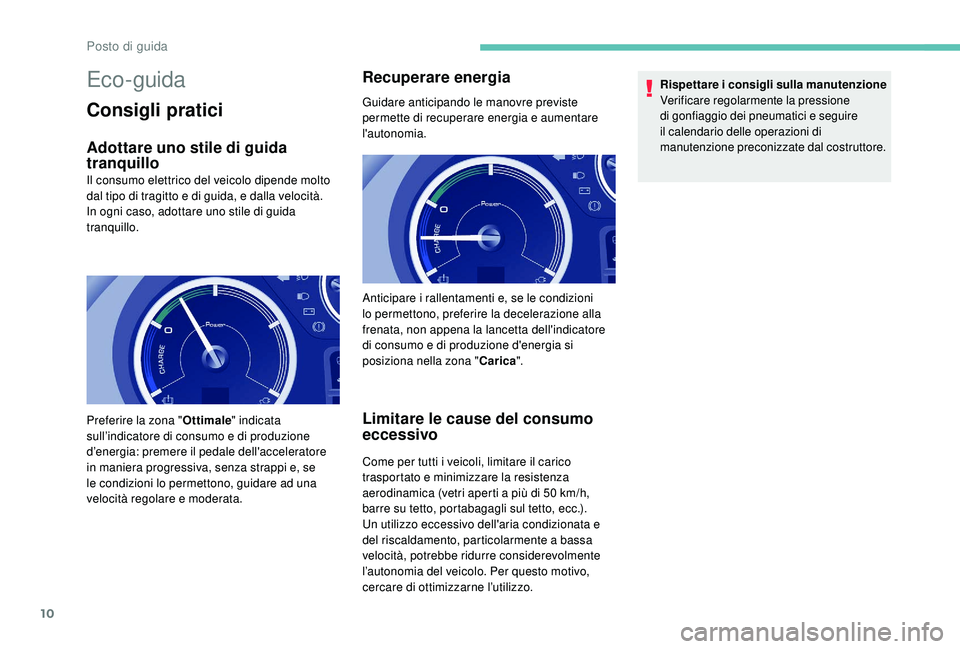

Eco-guida
Consigli pratici
Adottare uno stile di guida
tranquillo
Il consumo elettrico del veicolo dipende molto
dal tipo di tragitto e di guida, e dalla velocità.
In ogni caso, adottare uno stile di guida
tranquillo.
Recuperare energia
Guidare anticipando le manovre previste
permette di recuperare energia e aumentare
l'autonomia.
Limitare le cause del consumo
eccessivo
Come per tutti i veicoli, limitare il carico
trasportato e minimizzare la resistenza
aerodinamica (vetri aperti a più di 50 km/h,
barre su tetto, portabagagli sul tetto, ecc.).
Un utilizzo eccessivo dell'aria condizionata e
del riscaldamento, particolarmente a bassa
velocità, potrebbe ridurre considerevolmente
l’autonomia del veicolo. Per questo motivo,
cercare di ottimizzarne l’utilizzo. Rispettare i consigli sulla manutenzione
Verificare regolarmente la pressione
di gonfiaggio dei pneumatici e seguire
il calendario delle operazioni di
manutenzione preconizzate dal costruttore.
Preferire la zona " Ottimale" indicata
sull’indicatore di consumo e di produzione
d’energia: premere il pedale dell'acceleratore
in maniera progressiva, senza strappi e, se
le condizioni lo permettono, guidare ad una
velocità regolare e moderata. Anticipare i rallentamenti e, se le condizioni
lo permettono, preferire la decelerazione alla
frenata, non appena la lancetta dell'indicatore
di consumo e di produzione d'energia si
posiziona nella zona "
Carica".
Posto di guida

11

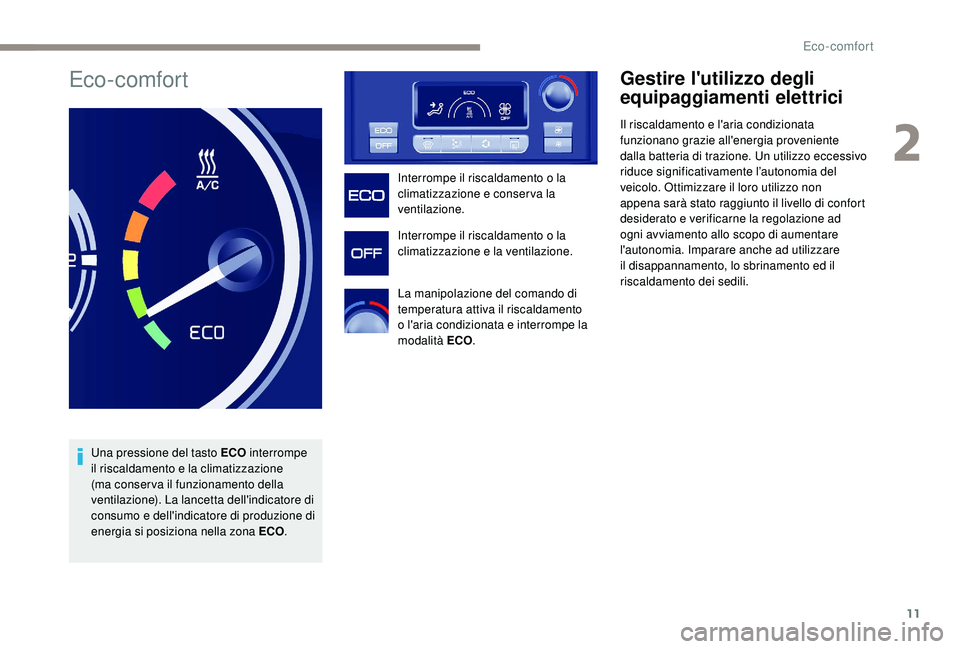

Eco-comfort
Una pressione del tasto ECO interrompe
il riscaldamento e la climatizzazione
(ma conser va il funzionamento della
ventilazione). La lancetta dell'indicatore di
consumo e dell'indicatore di produzione di
energia si posiziona nella zona ECO .Interrompe il riscaldamento o la
climatizzazione e conser va la
ventilazione.
Interrompe il riscaldamento o la
climatizzazione e la ventilazione.
La manipolazione del comando di
temperatura attiva il riscaldamento
o l'aria condizionata e interrompe la
modalità ECO
.
Gestire l'utilizzo degli
equipaggiamenti elettrici
Il riscaldamento e l'aria condizionata
funzionano grazie all'energia proveniente
dalla batteria di trazione. Un utilizzo eccessivo
riduce significativamente l’autonomia del
veicolo. Ottimizzare il loro utilizzo non
appena sarà stato raggiunto il livello di confort
desiderato e verificarne la regolazione ad
ogni avviamento allo scopo di aumentare
l'autonomia. Imparare anche ad utilizzare
il disappannamento, lo sbrinamento ed il
riscaldamento dei sedili.
2
Eco-comfort

12

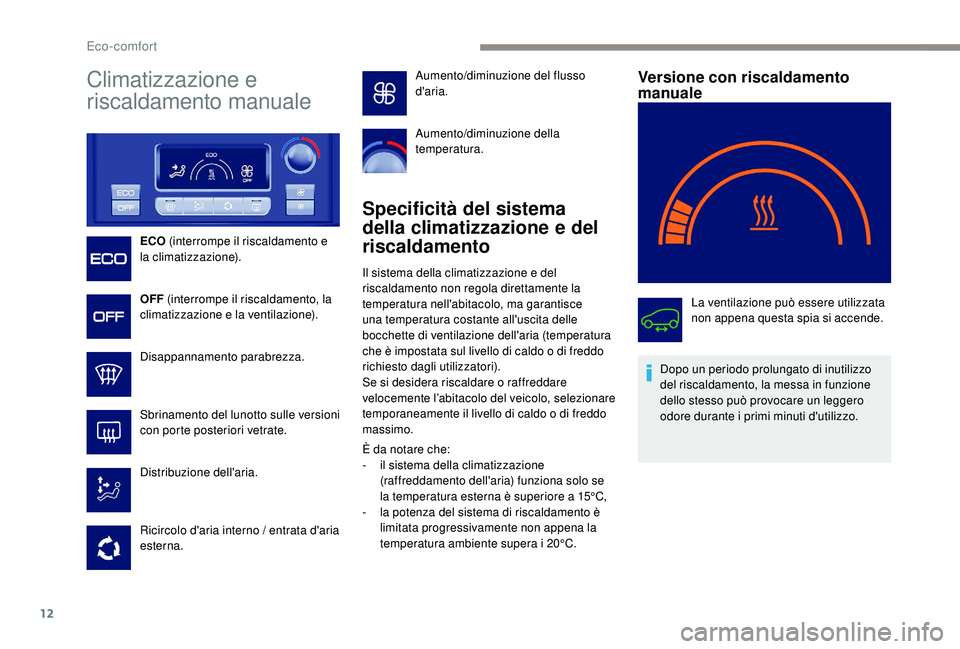

Climatizzazione e
riscaldamento manuale
ECO (interrompe il riscaldamento e
la climatizzazione).
OFF (interrompe il riscaldamento, la
climatizzazione e la ventilazione).
Disappannamento parabrezza.
Sbrinamento del lunotto sulle versioni
con porte posteriori vetrate.
Distribuzione dell'aria.
Ricircolo d'aria interno / entrata d'aria
esterna.
Specificità del sistema
della climatizzazione e del
riscaldamento
Il sistema della climatizzazione e del
riscaldamento non regola direttamente la
temperatura nell'abitacolo, ma garantisce
una temperatura costante all'uscita delle
bocchette di ventilazione dell'aria (temperatura
che è impostata sul livello di caldo o di freddo
richiesto dagli utilizzatori).
Se si desidera riscaldare o raffreddare
velocemente l’abitacolo del veicolo, selezionare
temporaneamente il livello di caldo o di freddo
massimo.
È da notare che:
-

i
l sistema della climatizzazione
(raffreddamento dell'aria) funziona solo se
la temperatura esterna è superiore a 15°C,
-

l
a potenza del sistema di riscaldamento è
limitata progressivamente non appena la
temperatura ambiente supera i 20°C.
Versione con riscaldamento
manuale
La ventilazione può essere utilizzata
non appena questa spia si accende.
Dopo un periodo prolungato di inutilizzo
del riscaldamento, la messa in funzione
dello stesso può provocare un leggero
odore durante i primi minuti d'utilizzo.
Aumento/diminuzione del flusso
d'aria.
Aumento/diminuzione della
temperatura.
Eco-comfort

13

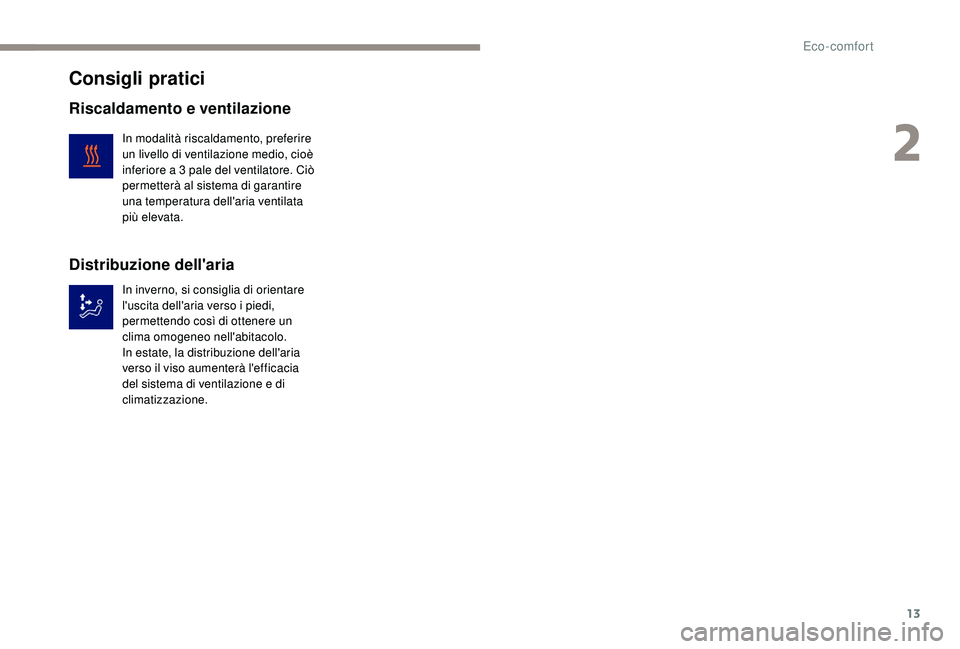

Consigli pratici
Riscaldamento e ventilazione
In modalità riscaldamento, preferire
un livello di ventilazione medio, cioè
inferiore a 3 pale del ventilatore. Ciò
permetterà al sistema di garantire
una temperatura dell'aria ventilata
più elevata.
Distribuzione dell'aria
In inverno, si consiglia di orientare
l'uscita dell'aria verso i piedi,
permettendo così di ottenere un
clima omogeneo nell'abitacolo.
In estate, la distribuzione dell'aria
verso il viso aumenterà l'efficacia
del sistema di ventilazione e di
climatizzazione.
2
Eco-comfort

14

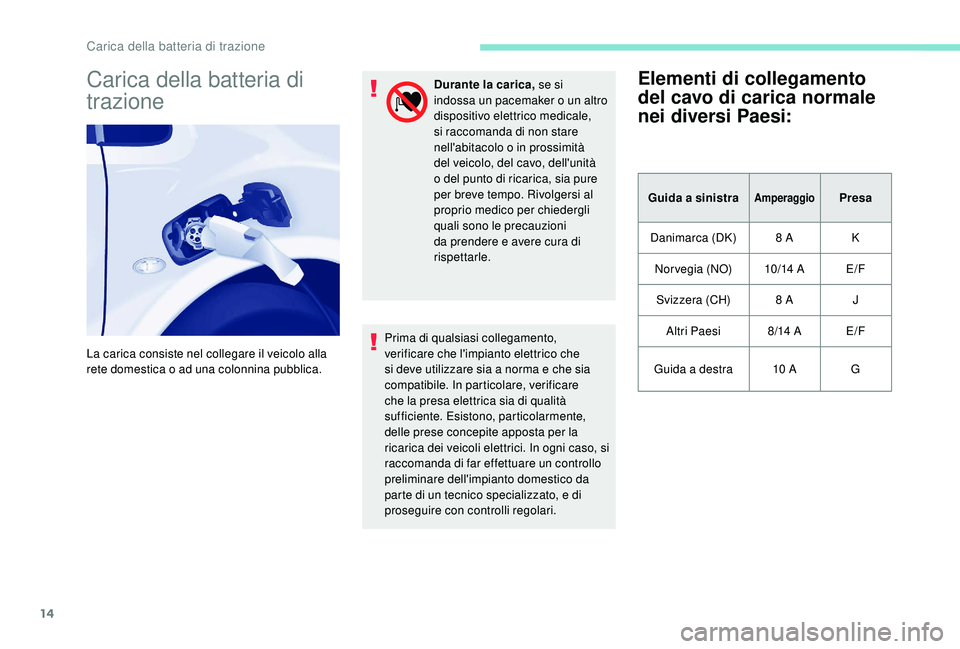

Carica della batteria di
trazione
La carica consiste nel collegare il veicolo alla
rete domestica o ad una colonnina pubblica.Durante la carica,
se si
indossa un pacemaker o un altro
dispositivo elettrico medicale,
si raccomanda di non stare
nell'abitacolo o in prossimità
del veicolo, del cavo, dell'unità
o del punto di ricarica, sia pure
per breve tempo. Rivolgersi al
proprio medico per chiedergli
quali sono le precauzioni
da prendere e avere cura di
rispettarle.
Prima di qualsiasi collegamento,
verificare che l'impianto elettrico che
si deve utilizzare sia a norma e che sia
compatibile. In particolare, verificare
che la presa elettrica sia di qualità
sufficiente. Esistono, particolarmente,
delle prese concepite apposta per la
ricarica dei veicoli elettrici. In ogni caso, si
raccomanda di far effettuare un controllo
preliminare dell'impianto domestico da
parte di un tecnico specializzato, e di
proseguire con controlli regolari.
Elementi di collegamento
del cavo di carica normale
nei diversi Paesi:
Guida a sinistraAmperaggioPresa
Danimarca (DK) 8

A K
Norvegia (NO) 10/14


A E/F
Svizzera (CH) 8

A J
Altri Paesi 8/14


A E/F
Guida a destra 10


A G
Carica della batteria di trazione

15

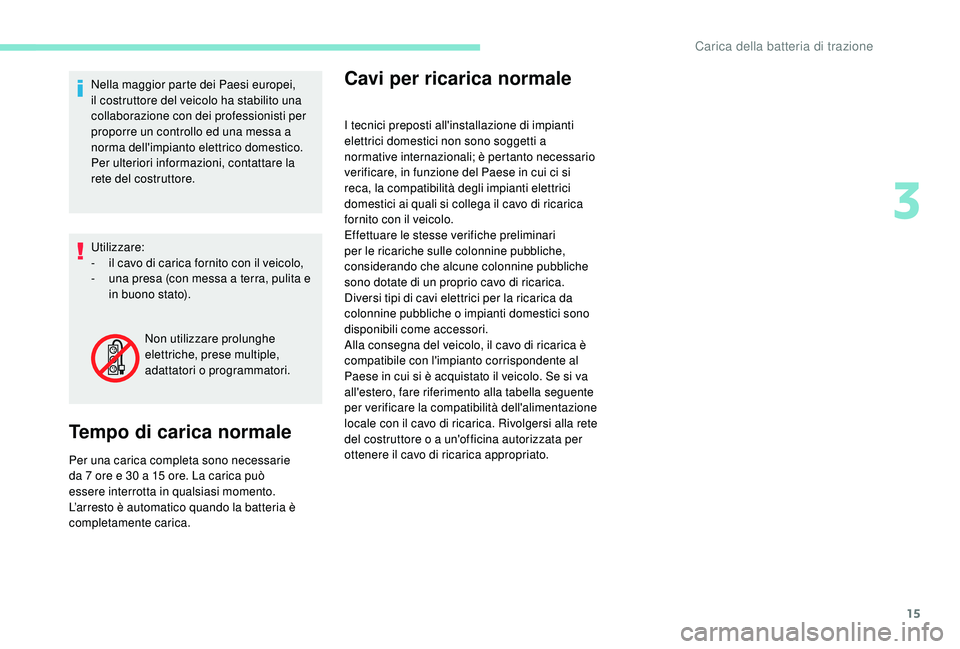

Nella maggior parte dei Paesi europei,
il costruttore del veicolo ha stabilito una
collaborazione con dei professionisti per
proporre un controllo ed una messa a
norma dell'impianto elettrico domestico.
Per ulteriori informazioni, contattare la
rete del costruttore.
Utilizzare:
-
i
l cavo di carica fornito con il veicolo,
-

u
na presa (con messa a terra, pulita e
in buono stato).
Tempo di carica normale
Per una carica completa sono necessarie
da 7 ore e 30 a 15 ore. La carica può
essere interrotta in qualsiasi momento.
L’arresto è automatico quando la batteria è
completamente carica.
Cavi per ricarica normale
I tecnici preposti all'installazione di impianti
elettrici domestici non sono soggetti a
normative internazionali; è pertanto necessario
verificare, in funzione del Paese in cui ci si
reca, la compatibilità degli impianti elettrici
domestici ai quali si collega il cavo di ricarica
fornito con il veicolo.
Effettuare le stesse verifiche preliminari
per le ricariche sulle colonnine pubbliche,
considerando che alcune colonnine pubbliche
sono dotate di un proprio cavo di ricarica.
Diversi tipi di cavi elettrici per la ricarica da
colonnine pubbliche o impianti domestici sono
disponibili come accessori.
Alla consegna del veicolo, il cavo di ricarica è
compatibile con l'impianto corrispondente al
Paese in cui si è acquistato il veicolo. Se si va
all'estero, fare riferimento alla tabella seguente
per verificare la compatibilità dell'alimentazione
locale con il cavo di ricarica. Rivolgersi alla rete
del costruttore o a un'officina autorizzata per
ottenere il cavo di ricarica appropriato.
Non utilizzare prolunghe
elettriche, prese multiple,
adattatori o programmatori.
3
Carica della batteria di trazione

16

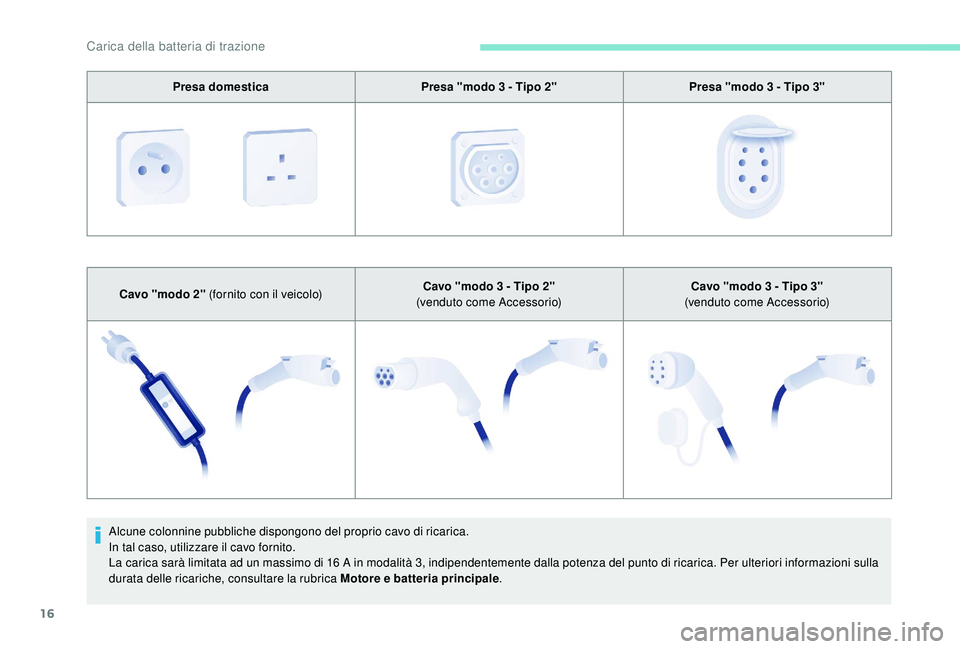

Presa domesticaPresa "modo 3 - Tipo 2"Presa "modo 3 - Tipo 3"
Cavo "modo 2" (fornito con il veicolo) Cavo "modo 3
- Tipo 2"
(venduto come Accessorio) Cavo "modo 3
- Tipo 3"
(venduto come Accessorio)
Alcune colonnine pubbliche dispongono del proprio cavo di ricarica.
In tal caso, utilizzare il cavo fornito.
La carica sarà limitata ad un massimo di 16
A in modalità 3, indipendentemente dalla potenza del punto di ricarica. Per ulteriori informazioni sulla
durata delle ricariche, consultare la rubrica Motore e batteria principale .
Carica della batteria di trazione

17

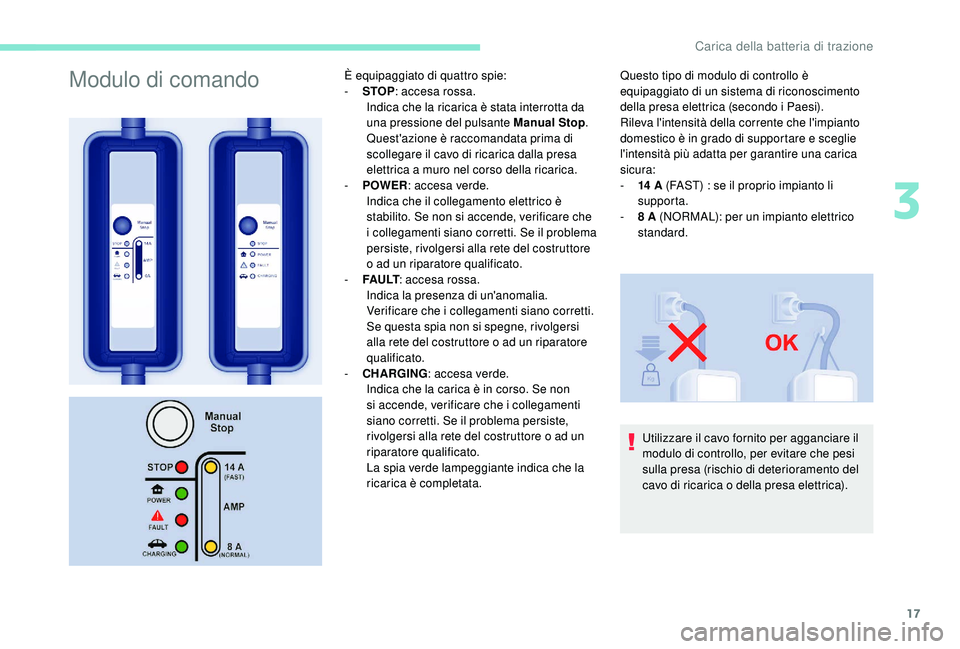

Modulo di comandoÈ equipaggiato di quattro spie:
- S TOP: accesa rossa.
Indica che la ricarica è stata interrotta da
una pressione del pulsante Manual Stop .
Quest'azione è raccomandata prima di
scollegare il cavo di ricarica dalla presa
elettrica a muro nel corso della ricarica.
-

P
OWER : accesa verde.
Indica che il collegamento elettrico è
stabilito. Se non si accende, verificare che
i collegamenti siano corretti. Se il problema
persiste, rivolgersi alla rete del costruttore
o ad un riparatore qualificato.
-

F
A U LT : accesa rossa.
Indica la presenza di un'anomalia.
Verificare che i collegamenti siano corretti.
Se questa spia non si spegne, rivolgersi
alla rete del costruttore o ad un riparatore
qualificato.
-

C
HARGING : accesa verde.
Indica che la carica è in corso. Se non
si accende, verificare che i collegamenti
siano corretti. Se il problema persiste,
rivolgersi alla rete del costruttore o ad un
riparatore qualificato.
La spia verde lampeggiante indica che la
ricarica è completata. Questo tipo di modulo di controllo è
equipaggiato di un sistema di riconoscimento
della presa elettrica (secondo i Paesi).
Rileva l'intensità della corrente che l'impianto
domestico è in grado di supportare e sceglie
l'intensità più adatta per garantire una carica
sicura:
-

14
A (FAST) : se il proprio impianto li
supporta.
-

8
A (NORMAL): per un impianto elettrico
standard.
Utilizzare il cavo fornito per agganciare il
modulo di controllo, per evitare che pesi
sulla presa (rischio di deterioramento del
cavo di ricarica o della presa elettrica).
3
Carica della batteria di trazione

18
Non toccare l’estremità in metallo della
presa di carica normale, né quella del
cavo di ricarica. Rischio di folgorazione
e/o di malfunzionamento.
Non collegare o scollegare mai il cavo o
la pistola di ricarica con le mani bagnate
(rischio di folgorazione).
La ricarica può essere interrotta in
qualsiasi momento rimuovendo la pistola
di ricarica.
Se si deve interrompere eccezionalmente la
ricarica scollegando il cavo di ricarica dalla
presa elettrica a muro, è tassativo premere
preliminarmente il pulsante Manual Stop del
modulo di controllo.

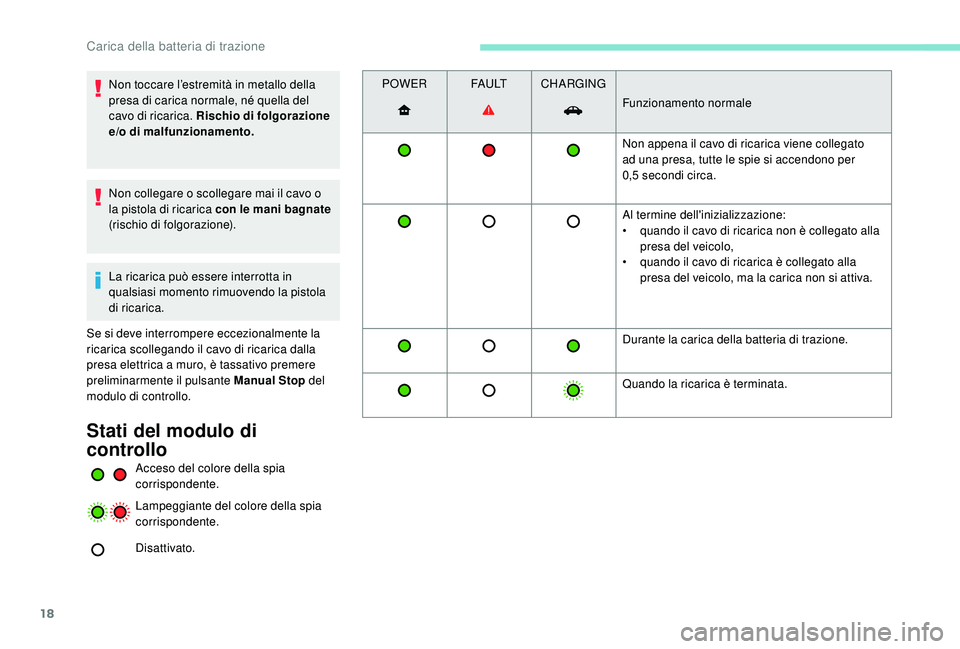

Stati del modulo di
controllo
Acceso del colore della spia
corrispondente.
Lampeggiante del colore della spia
corrispondente.
Disattivato. POWER
FA U LTCHARGING
Funzionamento normale
Non appena il cavo di ricarica viene collegato
ad una presa, tutte le spie si accendono per
0,5 secondi circa.
Al termine dell'inizializzazione:
•
q
uando il cavo di ricarica non è collegato alla
presa del veicolo,
•
q
uando il cavo di ricarica è collegato alla
presa del veicolo, ma la carica non si attiva.
Durante la carica della batteria di trazione.
Quando la ricarica è terminata.
Carica della batteria di trazione
