PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
INSTRUKSJONSBOK – TILLEGG
Page 2 of 252

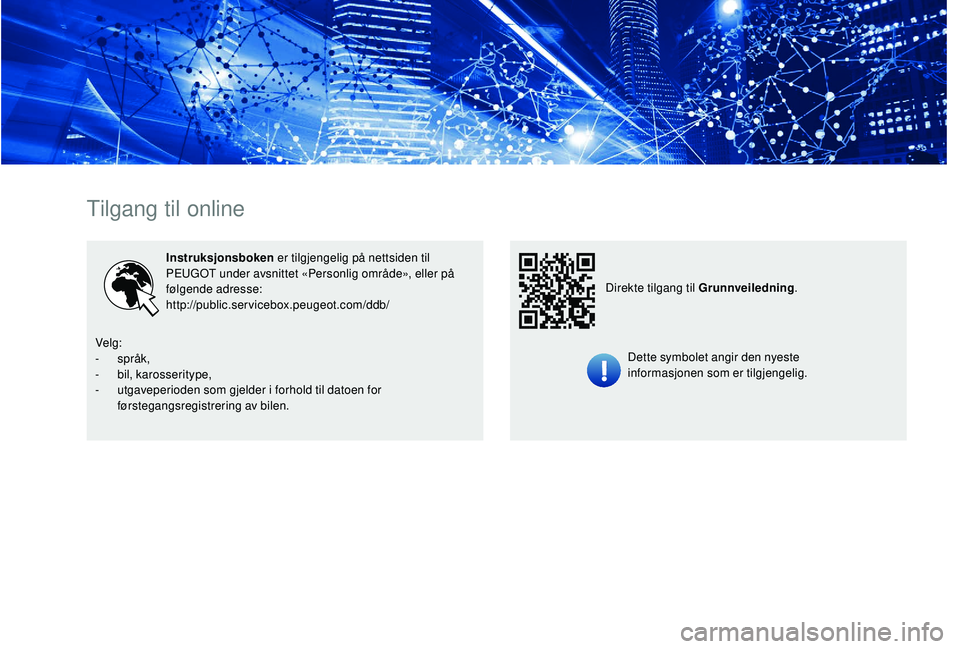

Tilgang til online
Instruksjonsboken er tilgjengelig på nettsiden til
PEUGOT under avsnittet «Personlig område», eller på
følgende adresse:
http://public.servicebox.peugeot.com/ddb/
Dette symbolet angir den nyeste
informasjonen som er tilgjengelig.
Direkte tilgang til Grunnveiledning
.
Velg:
-
språk,
-
b
il, karosseritype,
-
u
tgaveperioden som gjelder i forhold til datoen for
førstegangsregistrering av bilen.
Page 3 of 252

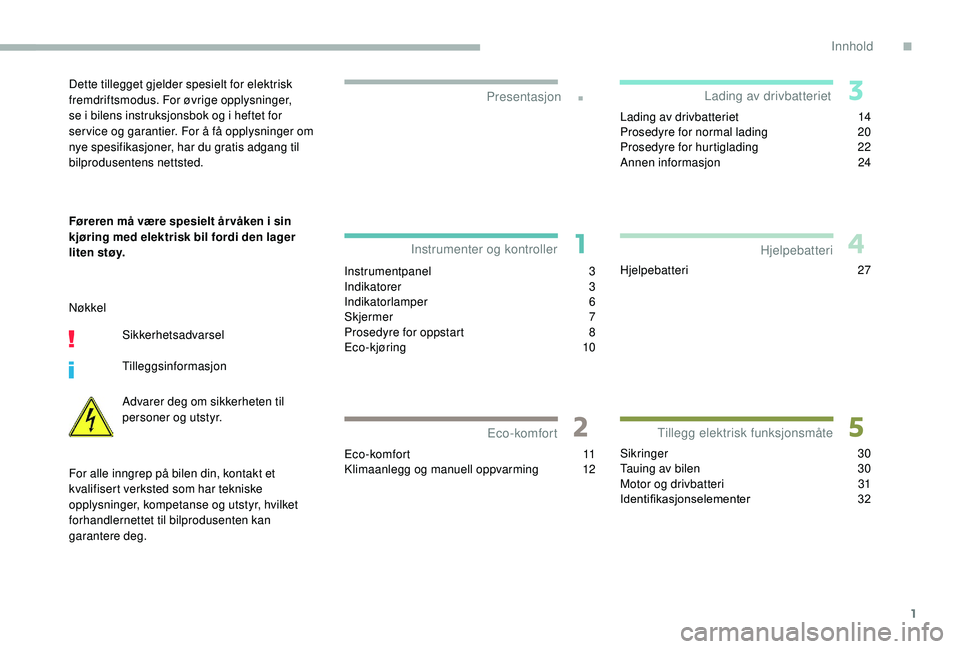

1
.
Instrumentpanel 3
Indikatorer 3
Indikatorlamper
6
Skjermer
7
Prosedyre for oppstart
8
E
co -kjøring
10
E c o - k o m f o r t
11
Klimaanlegg og manuell oppvarming
1
2Lading av drivbatteriet
1
4
Prosedyre for normal lading
2
0
Prosedyre for hurtiglading
2
2
Annen informasjon
2
4
Hjelpebatteri 27
Sikringer
3
0
Tauing av bilen
3
0
Motor og drivbatteri
3
1
Identifikasjonselementer 32
Presentasjon
Instrumenter og kontroller
Eco-komfort Lading av drivbatteriet
Tillegg elektrisk funksjonsmåte HjelpebatteriDette tillegget gjelder spesielt for elektrisk
fremdriftsmodus. For øvrige opplysninger,
se i bilens instruksjonsbok og i heftet for
ser vice og garantier. For å få opplysninger om
nye spesifikasjoner, har du gratis adgang til
bilprodusentens nettsted.
Føreren må være spesielt år våken i sin
kjøring med elektrisk bil fordi den lager
li t en st ø y.
Nøkkel
Sikkerhetsadvarsel
Tilleggsinformasjon
Advarer deg om sikkerheten til
personer og utstyr.
For alle inngrep på bilen din, kontakt et
kvalifisert verksted som har tekniske
opplysninger, kompetanse og utstyr, hvilket
forhandlernettet til bilprodusenten kan
garantere deg.
Innhold
.
Innhold

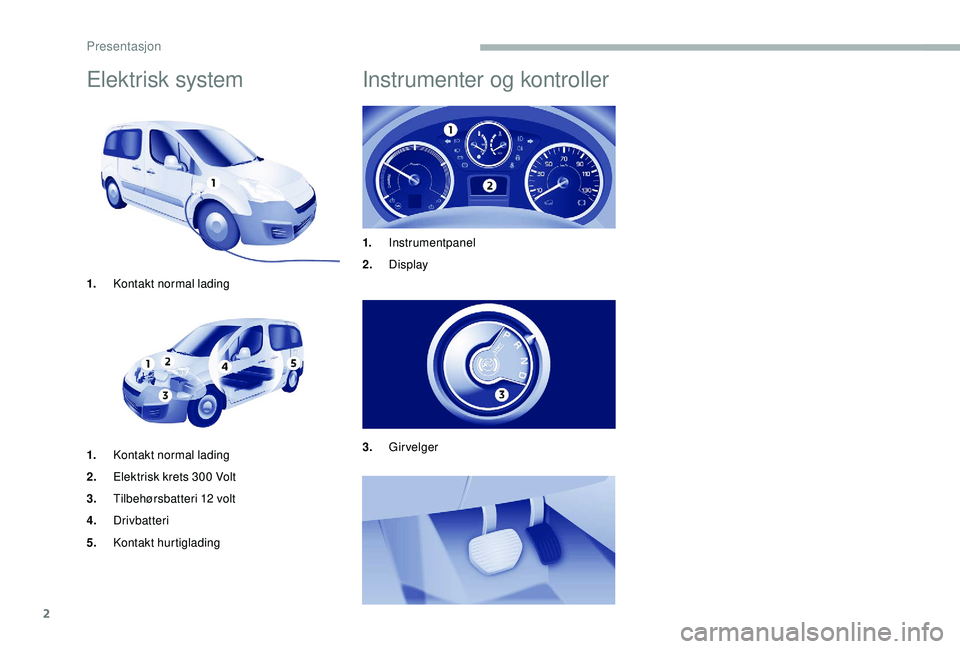

Page 4 of 252
2
Elektrisk system
1.Kontakt normal lading
1. Kontakt normal lading
2. Elektrisk krets 300
Volt
3. Tilbehørsbatteri 12
volt
4. Drivbatteri
5. Kontakt hurtiglading
Instrumenter og kontroller
1.Instrumentpanel
2. Display
3. Girvelger
Presentasjon
Page 5 of 252
3
Instrumentpanel
1.Indikator for øyeblikksforbruk og
energigenerering
2. Indikator for drivbatteriets ladetilstand
3. Forbruksindikator for klimaanlegg og
varmeapparat
4. Ready lampe
5. Rekkevidde som gjenstår
6. Trinn girvelger
7. Indikatorlys spesifikke for elektriske
motorer
Indikatorer
Drivbatteri – Indikator
for forbruk og
energigenerering
Nøytral posisjon
Med stanset motor og tenningen
av, vil åpning av førerdøren aktivere
forbruksindikatoren som plasserer seg
selv i «nøytral»-posisjon.
Energiforbruk
«Lade»-sone
Når tenningen settes på, hverken forbruker
eller genererer din bil energi gjennom sin
elektriske drift: Etter utslag befinner nålen seg i
posisjon «nøytral». Nålen for flytter seg mot høyre proporsjonalt
med drivlinjens energiforbruk.
Nålen for flytter seg mot venstre proporsjonalt
med hovedbatteriets ladenivå under perioder
med hastighetsreduksjon og bremsing.
1
Instrumenter og kontroller
Page 6 of 252
4

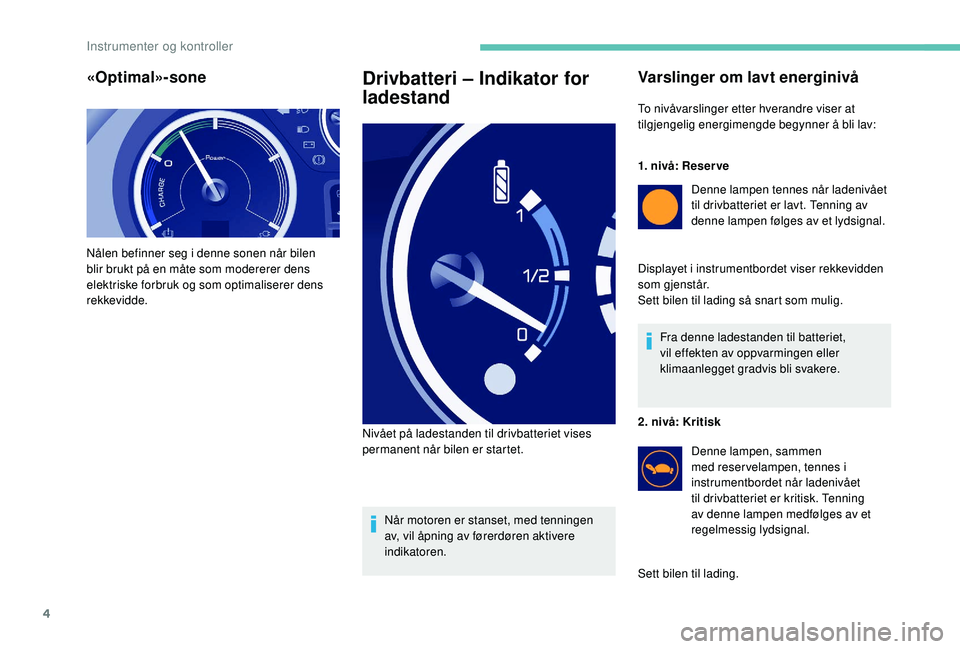

«Optimal»-sone
Nålen befinner seg i denne sonen når bilen
blir brukt på en måte som modererer dens
elektriske forbruk og som optimaliserer dens
rekkevidde.
Drivbatteri – Indikator for
ladestand
Når motoren er stanset, med tenningen
av, vil åpning av førerdøren aktivere
indikatoren.
Nivået på ladestanden til drivbatteriet vises
permanent når bilen er startet.
Varslinger om lavt energinivå
To nivåvarslinger etter hverandre viser at
tilgjengelig energimengde begynner å bli lav:
1. nivå: Reser ve
Denne lampen tennes når ladenivået
til drivbatteriet er lavt. Tenning av
denne lampen følges av et lydsignal.
Displayet i instrumentbordet viser rekkevidden
som gjenstår.
Sett bilen til lading så snart som mulig. Fra denne ladestanden til batteriet,
vil effekten av oppvarmingen eller
klimaanlegget gradvis bli svakere.
2. nivå: Kritisk Denne lampen, sammen
med reser velampen, tennes i
instrumentbordet når ladenivået
til drivbatteriet er kritisk. Tenning
av denne lampen medfølges av et
regelmessig lydsignal.
Sett bilen til lading.
Instrumenter og kontroller
Page 7 of 252
5

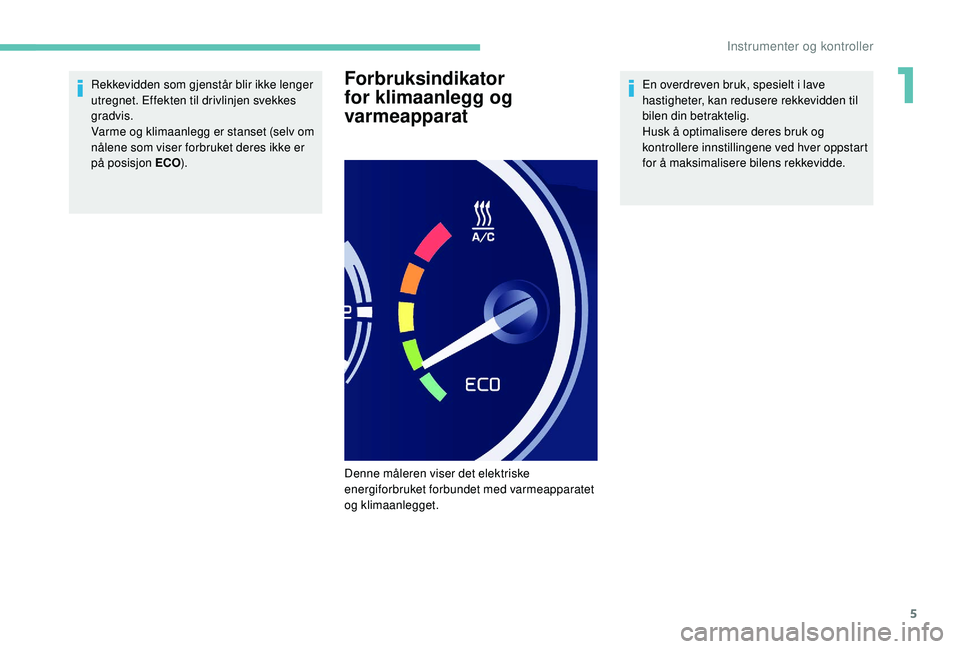

Rekkevidden som gjenstår blir ikke lenger
utregnet. Effekten til drivlinjen svekkes
gradvis.
Varme og klimaanlegg er stanset (selv om
nålene som viser forbruket deres ikke er
på posisjon ECO).Forbruksindikator
for klimaanlegg og
varmeapparatEn overdreven bruk, spesielt i lave
hastigheter, kan redusere rekkevidden til
bilen din betraktelig.
Husk å optimalisere deres bruk og
kontrollere innstillingene ved hver oppstart
for å maksimalisere bilens rekkevidde.
Denne måleren viser det elektriske
energiforbruket forbundet med varmeapparatet
og klimaanlegget.
1
Instrumenter og kontroller
Page 8 of 252
6

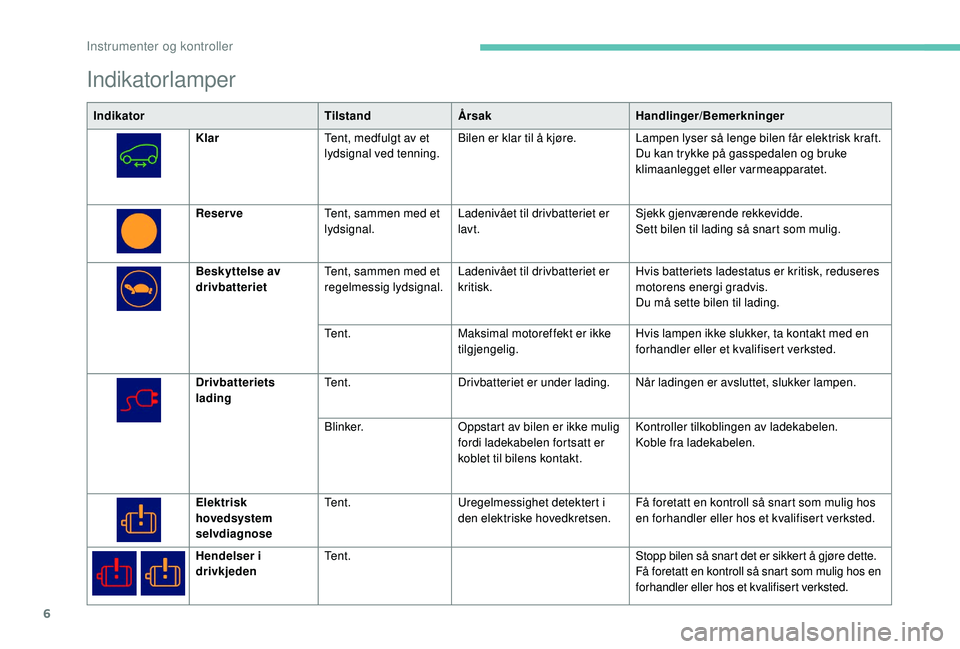

Indikatorlamper
IndikatorTilstandÅrsak Handlinger/Bemerkninger
Klar Tent, medfulgt av et
lydsignal ved tenning. Bilen er klar til å kjøre.
Lampen lyser så lenge bilen får elektrisk kraft.
Du kan trykke på gasspedalen og bruke
klimaanlegget eller varmeapparatet.
Reser ve Tent, sammen med et
lydsignal. Ladenivået til drivbatteriet er
lavt. Sjekk gjenværende rekkevidde.
Sett bilen til lading så snart som mulig.
Beskyttelse av
drivbatteriet Tent, sammen med et
regelmessig lydsignal. Ladenivået til drivbatteriet er
kritisk. Hvis batteriets ladestatus er kritisk, reduseres
motorens energi gradvis.
Du må sette bilen til lading.
Te n t . Maksimal motoreffekt er ikke
tilgjengelig. Hvis lampen ikke slukker, ta kontakt med en
forhandler eller et kvalifisert verksted.
Drivbatteriets
lading Te n t .
Drivbatteriet er under lading. Når ladingen er avsluttet, slukker lampen.
Blinker. Oppstart av bilen er ikke mulig
fordi ladekabelen fortsatt er
koblet til bilens kontakt. Kontroller tilkoblingen av ladekabelen.
Koble fra ladekabelen.
Elektrisk
hovedsystem
selvdiagnose Te n t .
Uregelmessighet detektert i
den elektriske hovedkretsen. Få foretatt en kontroll så snart som mulig hos
en forhandler eller hos et kvalifisert verksted.
Hendelser i
drivkjeden Te n t .
Stopp bilen så snart det er sikkert å gjøre dette.
Få foretatt en kontroll så snart som mulig hos en
forhandler eller hos et kvalifisert verksted.
Instrumenter og kontroller
Page 9 of 252
7

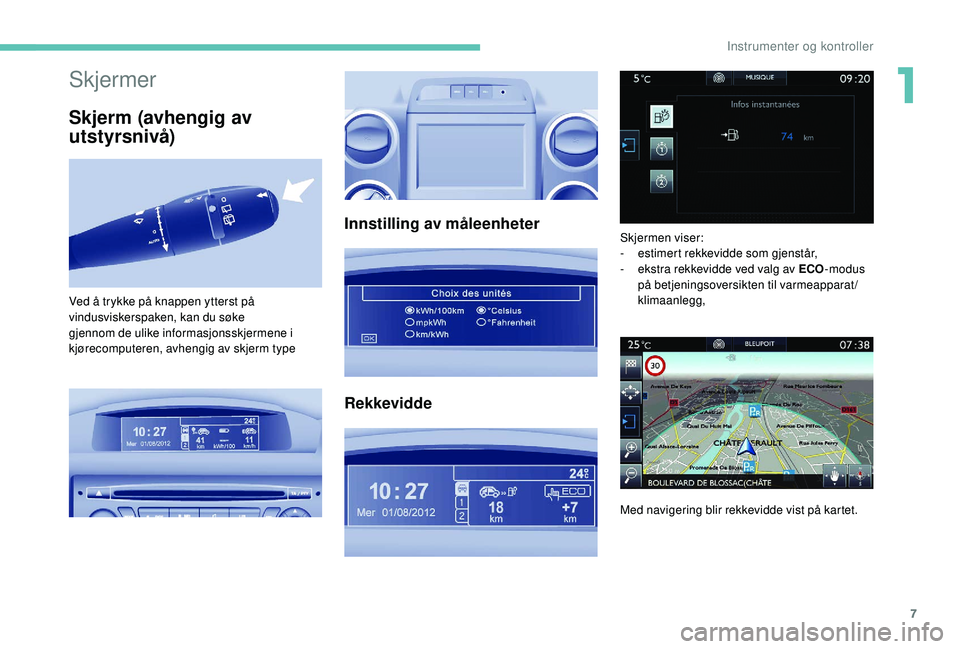

Skjermer
Skjerm (avhengig av
utstyrsnivå)
Innstilling av måleenheter
Rekkevidde
Ved å trykke på knappen ytterst på
vindusviskerspaken, kan du søke
gjennom de ulike informasjonsskjermene i
kjørecomputeren, avhengig av skjerm type Skjermen viser:
-
e
stimert rekkevidde som gjenstår,
-
e
kstra rekkevidde ved valg av ECO
-modus
på betjeningsoversikten til varmeapparat/
klimaanlegg,
Med navigering blir rekkevidde vist på kartet.
1
Instrumenter og kontroller
Page 10 of 252
8

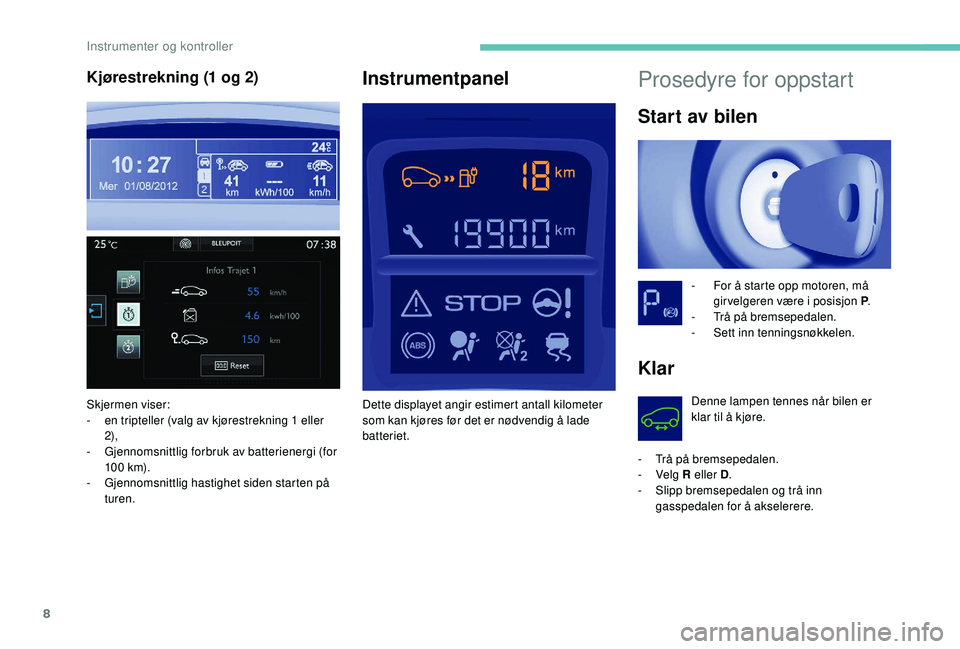

Prosedyre for oppstart
Start av bilen
- For å starte opp motoren, må girvelgeren være i posisjon P .
-
T
rå på bremsepedalen.
-
S
ett inn tenningsnøkkelen.
Klar
Denne lampen tennes når bilen er
klar til å kjøre.
-
T
rå på bremsepedalen.
-
Velg R eller D .
-
S
lipp bremsepedalen og trå inn
gasspedalen for å akselerere.
Instrumentpanel
Skjermen viser:
- e n tripteller (valg av kjørestrekning 1 eller
2),
-
G
jennomsnittlig forbruk av batterienergi (for
10 0
k m).
-
G
jennomsnittlig hastighet siden starten på
turen. Dette displayet angir estimert antall kilometer
som kan kjøres før det er nødvendig å lade
batteriet.
Kjørestrekning (1
og 2)
Instrumenter og kontroller
