Seat Alhambra 2014 Betriebsanleitung (in German)

109
Licht und Sicht

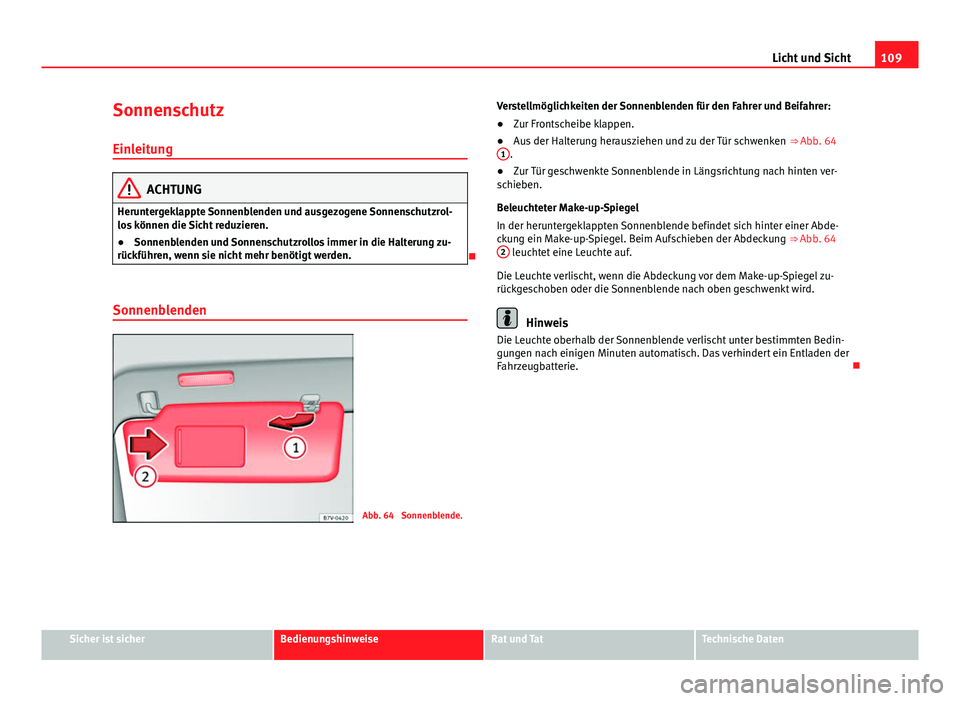

Sonnenschutz Einleitung
ACHTUNG
Heruntergeklappte Sonnenblenden und ausgezogene Sonnenschutzrol-
los können die Sicht reduzieren.
● Sonnenblenden und Sonnenschutzrollos immer in die Halterung zu-
rückführen, wenn sie nicht mehr benötigt werden.

Sonnenblenden
Abb. 64 Sonnenblende. Verstellmöglichkeiten der Sonnenblenden für den Fahrer und Beifahrer:
●
Zur Frontscheibe klappen.
● Aus der Halterung herausziehen und zu der Tür schwenken ⇒ Abb. 64
1
.
● Zur Tür geschwenkte Sonnenblende in Längsrichtung nach hinten ver-
schieben.
Beleuchteter Make-up-Spiegel
In der heruntergeklappten Sonnenblende befindet sich hinter einer Abde-
ckung ein Make-up-Spiegel. Beim Aufschieben der Abdeckung ⇒ Abb. 64 2
leuchtet eine Leuchte auf.
Die Leuchte verlischt, wenn die Abdeckung vor dem Make-up-Spiegel zu-
rückgeschoben oder die Sonnenblende nach oben geschwenkt wird.
Hinweis
Die Leuchte oberhalb der Sonnenblende verlischt unter bestimmten Bedin-
gungen nach einigen Minuten automatisch. Das verhindert ein Entladen der
Fahrzeugbatterie. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

110Licht und Sicht

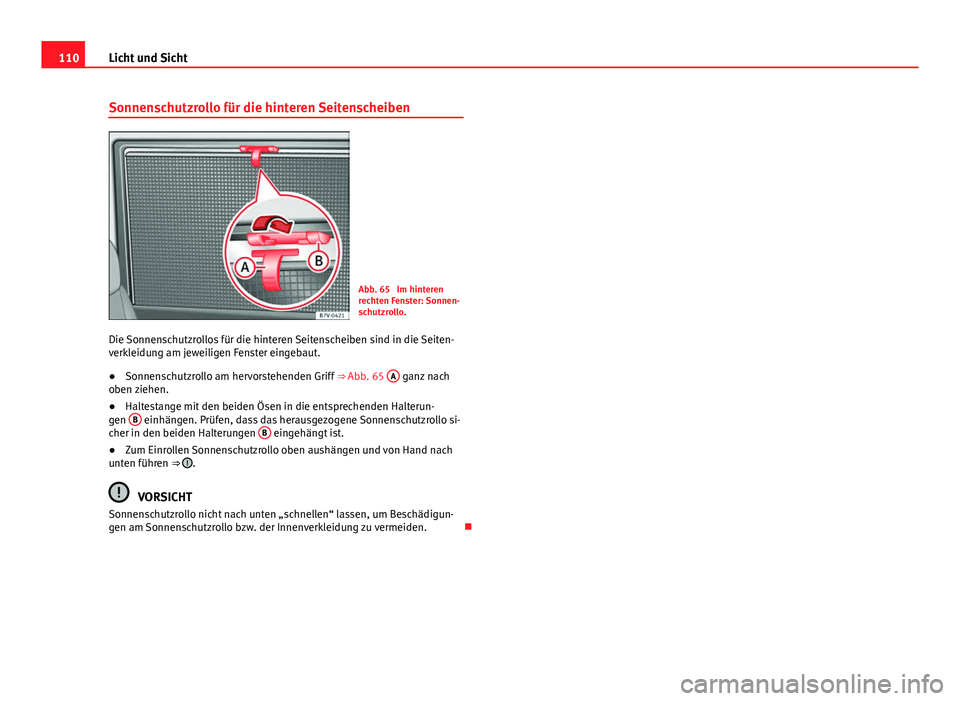

Sonnenschutzrollo für die hinteren Seitenscheiben
Abb. 65 Im hinteren
rechten Fenster: Sonnen-
schutzrollo.
Die Sonnenschutzrollos für die hinteren Seitenscheiben sind in die Seiten-
verkleidung am jeweiligen Fenster eingebaut.
● Sonnenschutzrollo am hervorstehenden Griff ⇒ Abb. 65 A
ganz nach
oben ziehen.
● Haltestange mit den beiden Ösen in die entsprechenden Halterun-
gen B
einhängen. Prüfen, dass das herausgezogene Sonnenschutzrollo si-
cher in den beiden Halterungen B eingehängt ist.
● Zum Einrollen Sonnenschutzrollo oben aushängen und von Hand nach
unten führen ⇒ 
.
VORSICHT
Sonnenschutzrollo nicht nach unten „schnellen“ lassen, um Beschädigun-
gen am Sonnenschutzrollo bzw. der Innenverkleidung zu vermeiden. 

111
Licht und Sicht

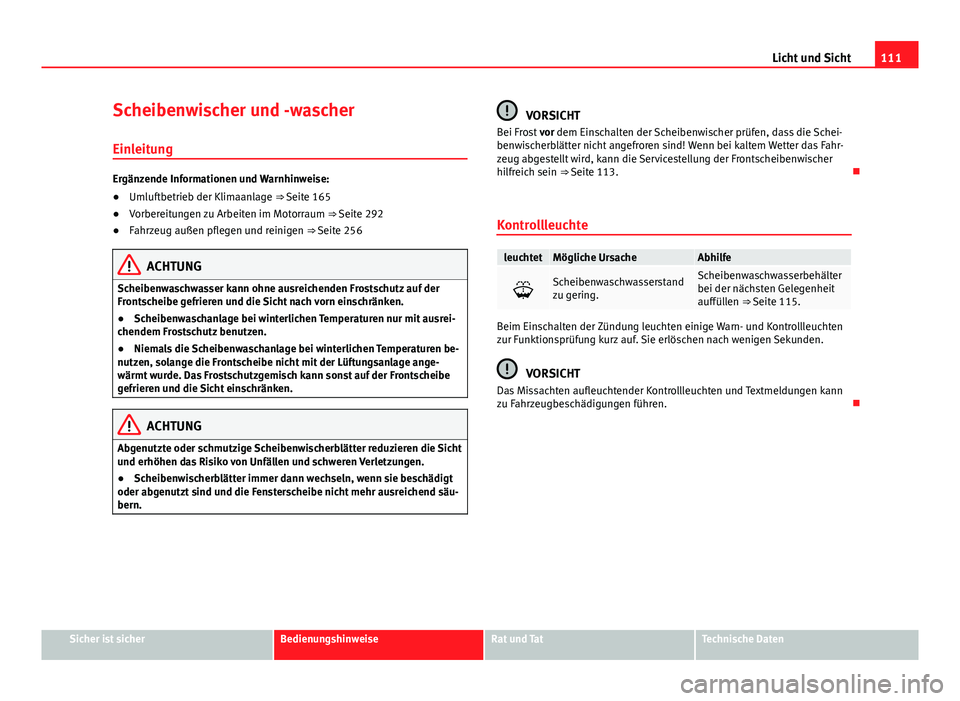

Scheibenwischer und -wascher
Einleitung
Ergänzende Informationen und Warnhinweise:
● Umluftbetrieb der Klimaanlage ⇒ Seite 165
● Vorbereitungen zu Arbeiten im Motorraum ⇒ Seite 292
● Fahrzeug außen pflegen und reinigen ⇒ Seite 256
ACHTUNG
Scheibenwaschwasser kann ohne ausreichenden Frostschutz auf der
Frontscheibe gefrieren und die Sicht nach vorn einschränken.
● Scheibenwaschanlage bei winterlichen Temperaturen nur mit ausrei-
chendem Frostschutz benutzen.
● Niemals die Scheibenwaschanlage bei winterlichen Temperaturen be-
nutzen, solange die Frontscheibe nicht mit der Lüftungsanlage ange-
wärmt wurde. Das Frostschutzgemisch kann sonst auf der Frontscheibe
gefrieren und die Sicht einschränken.
ACHTUNG
Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die Sicht
und erhöhen das Risiko von Unfällen und schweren Verletzungen.
● Scheibenwischerblätter immer dann wechseln, wenn sie beschädigt
oder abgenutzt sind und die Fensterscheibe nicht mehr ausreichend säu-
bern.
VORSICHT
Bei Frost vor dem Einschalten der Scheibenwischer prüfen, dass die Schei-
benwischerblätter nicht angefroren sind! Wenn bei kaltem Wetter das Fahr-
zeug abgestellt wird, kann die Servicestellung der Frontscheibenwischer
hilfreich sein ⇒  Seite 113. 
Kontrollleuchte
leuchtetMögliche UrsacheAbhilfe
Scheibenwaschwasserstand
zu gering.Scheibenwaschwasserbehälter
bei der nächsten Gelegenheit
auffüllen ⇒ Seite 115.
Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten
zur Funktionsprüfung kurz auf. Sie erlöschen nach wenigen Sekunden.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

112Licht und Sicht

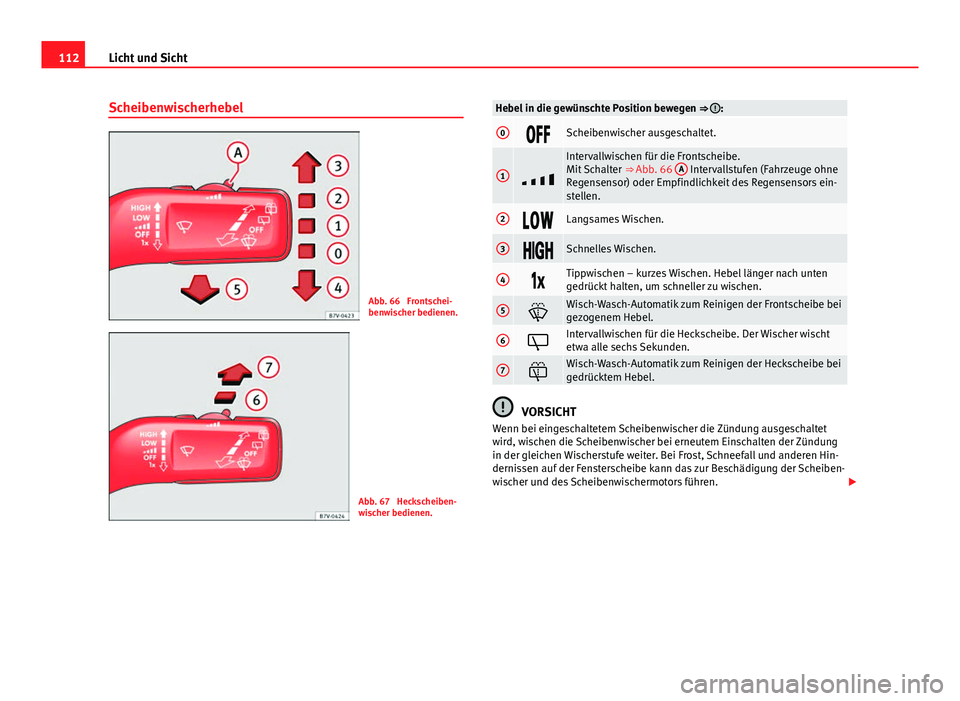

Scheibenwischerhebel
Abb. 66 Frontschei-
benwischer bedienen.
Abb. 67 Heckscheiben-
wischer bedienen.
Hebel in die gewünschte Position bewegen ⇒ :
0Scheibenwischer ausgeschaltet.
1
Intervallwischen für die Frontscheibe.
Mit Schalter ⇒ Abb. 66 A Intervallstufen (Fahrzeuge ohne
Regensensor) oder Empfindlichkeit des Regensensors ein-
stellen.
2Langsames Wischen.
3Schnelles Wischen.
4Tippwischen – kurzes Wischen. Hebel länger nach unten
gedrückt halten, um schneller zu wischen.
5Wisch-Wasch-Automatik zum Reinigen der Frontscheibe bei
gezogenem Hebel.
6Intervallwischen für die Heckscheibe. Der Wischer wischt
etwa alle sechs Sekunden.
7Wisch-Wasch-Automatik zum Reinigen der Heckscheibe bei
gedrücktem Hebel.
VORSICHT
Wenn bei eingeschaltetem Scheibenwischer die Zündung ausgeschaltet
wird, wischen die Scheibenwischer bei erneutem Einschalten der Zündung
in der gleichen Wischerstufe weiter. Bei Frost, Schneefall und anderen Hin-
dernissen auf der Fensterscheibe kann das zur Beschädigung der Scheiben-
wischer und des Scheibenwischermotors führen. 

113
Licht und Sicht

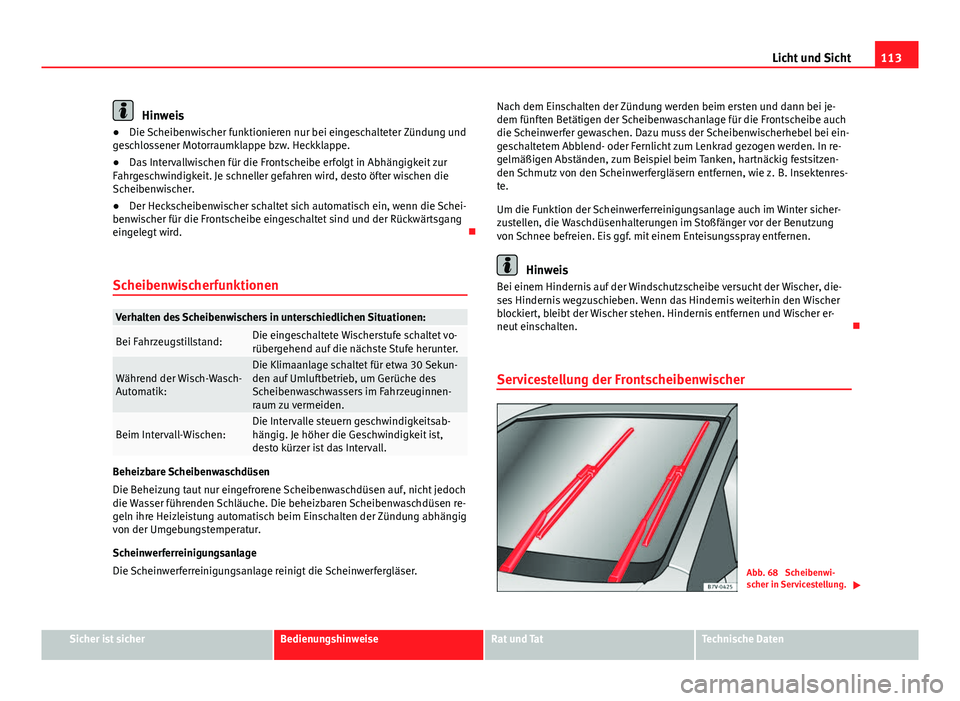

Hinweis
● Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung und
geschlossener Motorraumklappe bzw. Heckklappe.
● Das Intervallwischen für die Frontscheibe erfolgt in Abhängigkeit zur
Fahrgeschwindigkeit. Je schneller gefahren wird, desto öfter wischen die
Scheibenwischer.
● Der Heckscheibenwischer schaltet sich automatisch ein, wenn die Schei-
benwischer für die Frontscheibe eingeschaltet sind und der Rückwärtsgang
eingelegt wird. 
Scheibenwischerfunktionen
Verhalten des Scheibenwischers in unterschiedlichen Situationen:
Bei Fahrzeugstillstand:Die eingeschaltete Wischerstufe schaltet vo-
rübergehend auf die nächste Stufe herunter.
Während der Wisch-Wasch-
Automatik:Die Klimaanlage schaltet für etwa 30 Sekun-
den auf Umluftbetrieb, um Gerüche des
Scheibenwaschwassers im Fahrzeuginnen-
raum zu vermeiden.
Beim Intervall-Wischen:Die Intervalle steuern geschwindigkeitsab-
hängig. Je höher die Geschwindigkeit ist,
desto kürzer ist das Intervall.
Beheizbare Scheibenwaschdüsen
Die Beheizung taut nur eingefrorene Scheibenwaschdüsen auf, nicht jedoch
die Wasser führenden Schläuche. Die beheizbaren Scheibenwaschdüsen re-
geln ihre Heizleistung automatisch beim Einschalten der Zündung abhängig
von der Umgebungstemperatur.
Scheinwerferreinigungsanlage
Die Scheinwerferreinigungsanlage reinigt die Scheinwerfergläser. Nach dem Einschalten der Zündung werden beim ersten und dann bei je-
dem fünften Betätigen der Scheibenwaschanlage für die Frontscheibe auch
die Scheinwerfer gewaschen. Dazu muss der Scheibenwischerhebel bei ein-
geschaltetem Abblend- oder Fernlicht zum Lenkrad gezogen werden. In re-
gelmäßigen Abständen, zum Beispiel beim Tanken, hartnäckig festsitzen-
den Schmutz von den Scheinwerfergläsern entfernen, wie z. B. Insektenres-
te.
Um die Funktion der Scheinwerferreinigungsanlage auch im Winter sicher-
zustellen, die Waschdüsenhalterungen im Stoßfänger vor der Benutzung
von Schnee befreien. Eis ggf. mit einem Enteisungsspray entfernen.
Hinweis
Bei einem Hindernis auf der Windschutzscheibe versucht der Wischer, die-
ses Hindernis wegzuschieben. Wenn das Hindernis weiterhin den Wischer
blockiert, bleibt der Wischer stehen. Hindernis entfernen und Wischer er-
neut einschalten. 
Servicestellung der Frontscheibenwischer
Abb. 68 Scheibenwi-
scher in Servicestellung. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

114Licht und Sicht

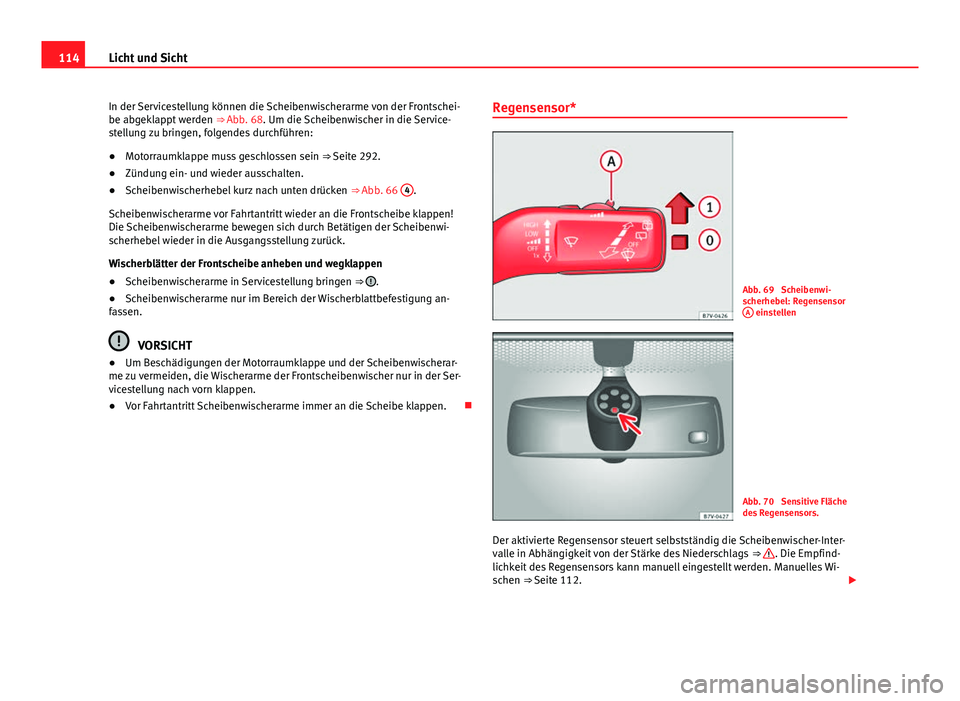

In der Servicestellung können die Scheibenwischerarme von der Frontschei-
be abgeklappt werden ⇒ Abb. 68. Um die Scheibenwischer in die Service-
stellung zu bringen, folgendes durchführen:
● Motorraumklappe muss geschlossen sein ⇒ Seite 292.
● Zündung ein- und wieder ausschalten.
● Scheibenwischerhebel kurz nach unten drücken ⇒ Abb. 66 4
.
Scheibenwischerarme vor Fahrtantritt wieder an die Frontscheibe klappen!
Die Scheibenwischerarme bewegen sich durch Betätigen der Scheibenwi-
scherhebel wieder in die Ausgangsstellung zurück.
Wischerblätter der Frontscheibe anheben und wegklappen
● Scheibenwischerarme in Servicestellung bringen ⇒ 
.
● Scheibenwischerarme nur im Bereich der Wischerblattbefestigung an-
fassen.
VORSICHT
● Um Beschädigungen der Motorraumklappe und der Scheibenwischerar-
me zu vermeiden, die Wischerarme der Frontscheibenwischer nur in der Ser-
vicestellung nach vorn klappen.
● Vor Fahrtantritt Scheibenwischerarme immer an die Scheibe klappen. Regensensor*
Abb. 69 Scheibenwi-
scherhebel: Regensensor
A
einstellen
Abb. 70 Sensitive Fläche
des Regensensors.
Der aktivierte Regensensor steuert selbstständig die Scheibenwischer-Inter-
valle in Abhängigkeit von der Stärke des Niederschlags ⇒ 
. Die Empfind-
lichkeit des Regensensors kann manuell eingestellt werden. Manuelles Wi-
schen ⇒ Seite 112. 

115
Licht und Sicht

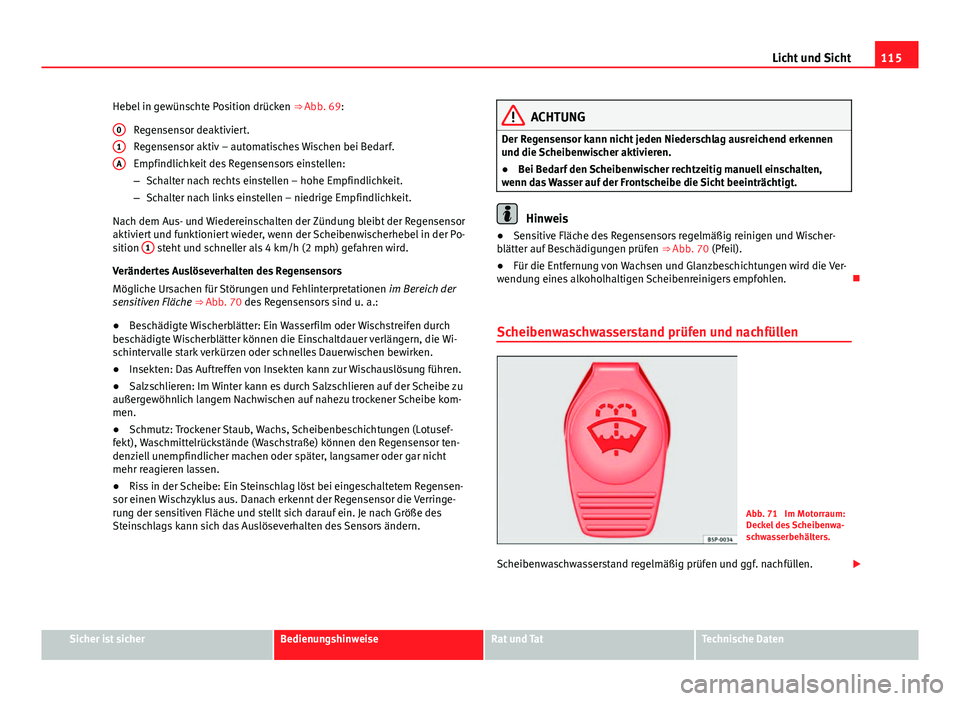

Hebel in gewünschte Position drücken ⇒ Abb. 69:
Regensensor deaktiviert.
Regensensor aktiv – automatisches Wischen bei Bedarf.
Empfindlichkeit des Regensensors einstellen:
– Schalter nach rechts einstellen – hohe Empfindlichkeit.
– Schalter nach links einstellen – niedrige Empfindlichkeit.
Nach dem Aus- und Wiedereinschalten der Zündung bleibt der Regensensor
aktiviert und funktioniert wieder, wenn der Scheibenwischerhebel in der Po-
sition 1
steht und schneller als 4 km/h (2 mph) gefahren wird.
Verändertes Auslöseverhalten des Regensensors
Mögliche Ursachen für Störungen und Fehlinterpretationen im Bereich der
sensitiven Fläche ⇒ Abb. 70 des Regensensors sind u. a.:
● Beschädigte Wischerblätter: Ein Wasserfilm oder Wischstreifen durch
beschädigte Wischerblätter können die Einschaltdauer verlängern, die Wi-
schintervalle stark verkürzen oder schnelles Dauerwischen bewirken.
● Insekten: Das Auftreffen von Insekten kann zur Wischauslösung führen.
● Salzschlieren: Im Winter kann es durch Salzschlieren auf der Scheibe zu
außergewöhnlich langem Nachwischen auf nahezu trockener Scheibe kom-
men.
● Schmutz: Trockener Staub, Wachs, Scheibenbeschichtungen (Lotusef-
fekt), Waschmittelrückstände (Waschstraße) können den Regensensor ten-
denziell unempfindlicher machen oder später, langsamer oder gar nicht
mehr reagieren lassen.
● Riss in der Scheibe: Ein Steinschlag löst bei eingeschaltetem Regensen-
sor einen Wischzyklus aus. Danach erkennt der Regensensor die Verringe-
rung der sensitiven Fläche und stellt sich darauf ein. Je nach Größe des
Steinschlags kann sich das Auslöseverhalten des Sensors ändern. 0
1A
ACHTUNG
Der Regensensor kann nicht jeden Niederschlag ausreichend erkennen
und die Scheibenwischer aktivieren.
● Bei Bedarf den Scheibenwischer rechtzeitig manuell einschalten,
wenn das Wasser auf der Frontscheibe die Sicht beeinträchtigt.
Hinweis
● Sensitive Fläche des Regensensors regelmäßig reinigen und Wischer-
blätter auf Beschädigungen prüfen ⇒ Abb. 70 (Pfeil).
● Für die Entfernung von Wachsen und Glanzbeschichtungen wird die Ver-
wendung eines alkoholhaltigen Scheibenreinigers empfohlen. 
Scheibenwaschwasserstand prüfen und nachfüllen
Abb. 71 Im Motorraum:
Deckel des Scheibenwa-
schwasserbehälters.
Scheibenwaschwasserstand regelmäßig prüfen und ggf. nachfüllen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

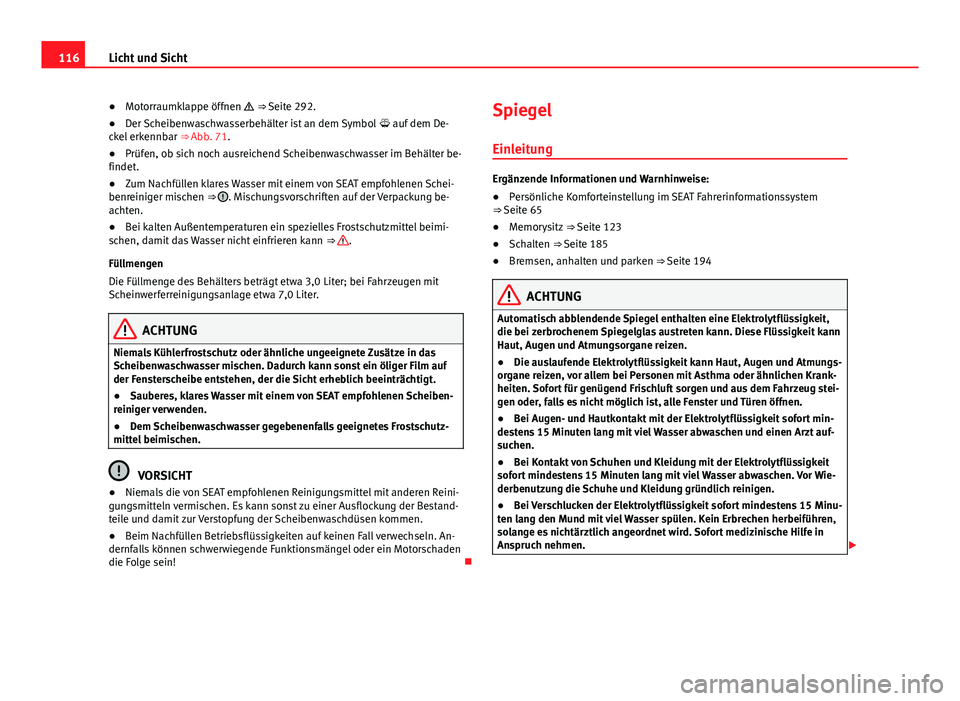

116Licht und Sicht
● Motorraumklappe öffnen  ⇒  Seite 292.
● Der Scheibenwaschwasserbehälter ist an dem Symbol  auf dem De-
ckel erkennbar ⇒ Abb. 71.
● Prüfen, ob sich noch ausreichend Scheibenwaschwasser im Behälter be-
findet.
● Zum Nachfüllen klares Wasser mit einem von SEAT empfohlenen Schei-
benreiniger mischen ⇒ 
. Mischungsvorschriften auf der Verpackung be-
achten.
● Bei kalten Außentemperaturen ein spezielles Frostschutzmittel beimi-
schen, damit das Wasser nicht einfrieren kann ⇒ 
.
Füllmengen
Die Füllmenge des Behälters beträgt etwa 3,0 Liter; bei Fahrzeugen mit
Scheinwerferreinigungsanlage etwa 7,0 Liter.
ACHTUNG
Niemals Kühlerfrostschutz oder ähnliche ungeeignete Zusätze in das
Scheibenwaschwasser mischen. Dadurch kann sonst ein öliger Film auf
der Fensterscheibe entstehen, der die Sicht erheblich beeinträchtigt.
● Sauberes, klares Wasser mit einem von SEAT empfohlenen Scheiben-
reiniger verwenden.
● Dem Scheibenwaschwasser gegebenenfalls geeignetes Frostschutz-
mittel beimischen.
VORSICHT
● Niemals die von SEAT empfohlenen Reinigungsmittel mit anderen Reini-
gungsmitteln vermischen. Es kann sonst zu einer Ausflockung der Bestand-
teile und damit zur Verstopfung der Scheibenwaschdüsen kommen.
● Beim Nachfüllen Betriebsflüssigkeiten auf keinen Fall verwechseln. An-
dernfalls können schwerwiegende Funktionsmängel oder ein Motorschaden
die Folge sein! Spiegel
Einleitung
Ergänzende Informationen und Warnhinweise:
● Persönliche Komforteinstellung im SEAT Fahrerinformationssystem
⇒ Seite 65
● Memorysitz ⇒ Seite 123
● Schalten ⇒ Seite 185
● Bremsen, anhalten und parken ⇒ Seite 194
ACHTUNG
Automatisch abblendende Spiegel enthalten eine Elektrolytflüssigkeit,
die bei zerbrochenem Spiegelglas austreten kann. Diese Flüssigkeit kann
Haut, Augen und Atmungsorgane reizen.
● Die auslaufende Elektrolytflüssigkeit kann Haut, Augen und Atmungs-
organe reizen, vor allem bei Personen mit Asthma oder ähnlichen Krank-
heiten. Sofort für genügend Frischluft sorgen und aus dem Fahrzeug stei-
gen oder, falls es nicht möglich ist, alle Fenster und Türen öffnen.
● Bei Augen- und Hautkontakt mit der Elektrolytflüssigkeit sofort min-
destens 15 Minuten lang mit viel Wasser abwaschen und einen Arzt auf-
suchen.
● Bei Kontakt von Schuhen und Kleidung mit der Elektrolytflüssigkeit
sofort mindestens 15 Minuten lang mit viel Wasser abwaschen. Vor Wie-
derbenutzung die Schuhe und Kleidung gründlich reinigen.
● Bei Verschlucken der Elektrolytflüssigkeit sofort mindestens 15 Minu-
ten lang den Mund mit viel Wasser spülen. Kein Erbrechen herbeiführen,
solange es nichtärztlich angeordnet wird. Sofort medizinische Hilfe in
Anspruch nehmen. 

117

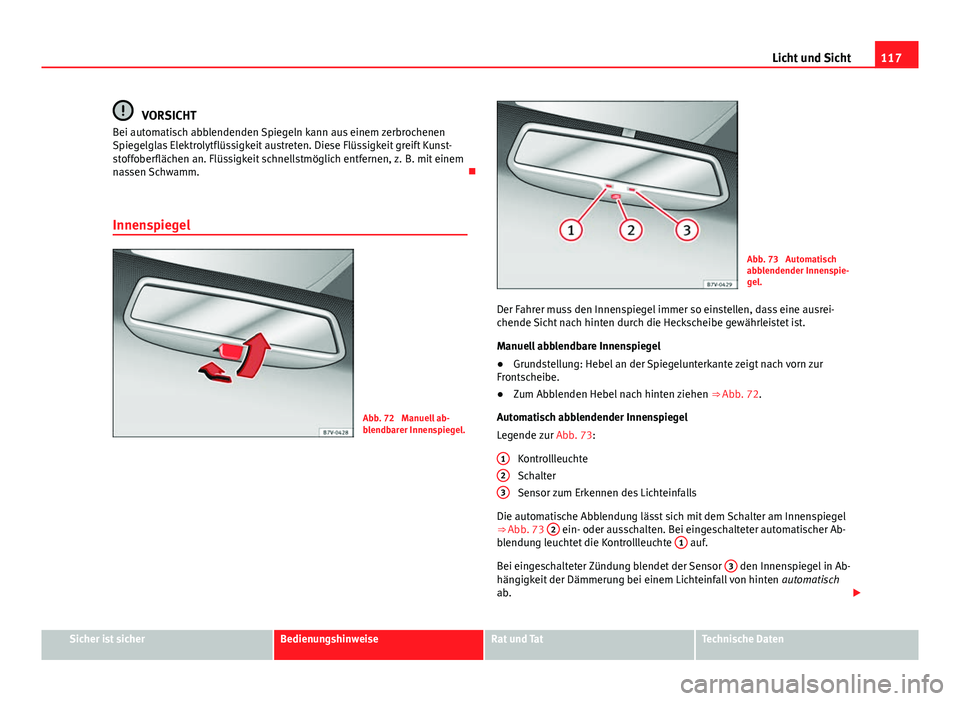

Licht und Sicht
VORSICHT
Bei automatisch abblendenden Spiegeln kann aus einem zerbrochenen
Spiegelglas Elektrolytflüssigkeit austreten. Diese Flüssigkeit greift Kunst-
stoffoberflächen an. Flüssigkeit schnellstmöglich entfernen, z. B. mit einem
nassen Schwamm. 
Innenspiegel
Abb. 72 Manuell ab-
blendbarer Innenspiegel.
Abb. 73 Automatisch
abblendender Innenspie-
gel.
Der Fahrer muss den Innenspiegel immer so einstellen, dass eine ausrei-
chende Sicht nach hinten durch die Heckscheibe gewährleistet ist.
Manuell abblendbare Innenspiegel
● Grundstellung: Hebel an der Spiegelunterkante zeigt nach vorn zur
Frontscheibe.
● Zum Abblenden Hebel nach hinten ziehen ⇒ Abb. 72.
Automatisch abblendender Innenspiegel
Legende zur Abb. 73:
Kontrollleuchte
Schalter
Sensor zum Erkennen des Lichteinfalls
Die automatische Abblendung lässt sich mit dem Schalter am Innenspiegel
⇒ Abb. 73 2
ein- oder ausschalten. Bei eingeschalteter automatischer Ab-
blendung leuchtet die Kontrollleuchte 1 auf.
Bei eingeschalteter Zündung blendet der Sensor 3
den Innenspiegel in Ab-
hängigkeit der Dämmerung bei einem Lichteinfall von hinten automatisch
ab. 
1
23
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

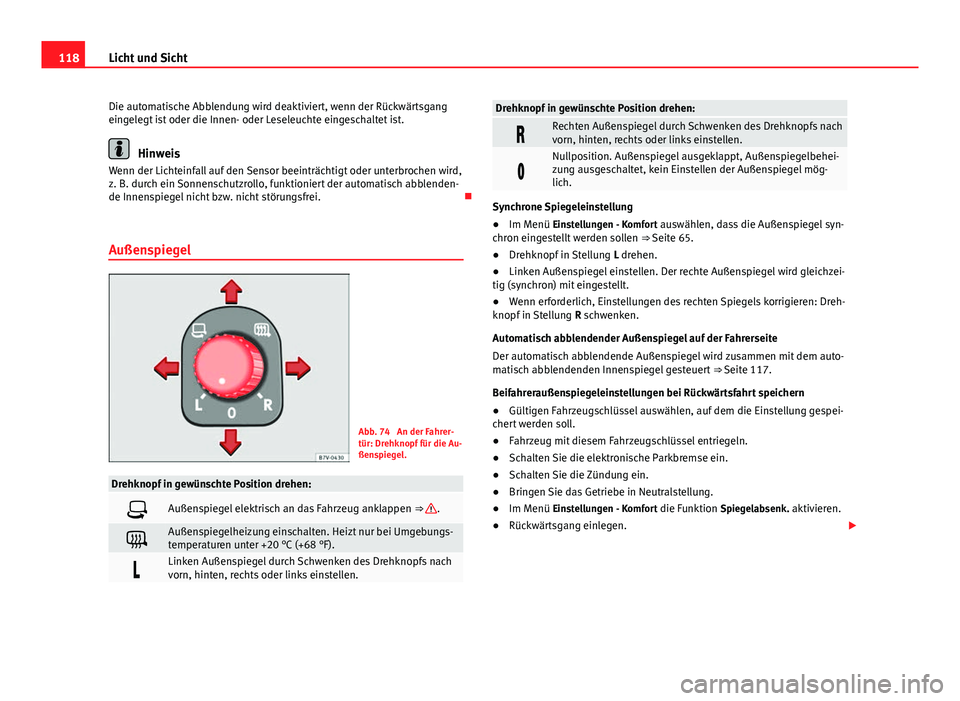

118Licht und Sicht
Die automatische Abblendung wird deaktiviert, wenn der Rückwärtsgang
eingelegt ist oder die Innen- oder Leseleuchte eingeschaltet ist.
Hinweis
Wenn der Lichteinfall auf den Sensor beeinträchtigt oder unterbrochen wird,
z. B. durch ein Sonnenschutzrollo, funktioniert der automatisch abblenden-
de Innenspiegel nicht bzw. nicht störungsfrei. 
Außenspiegel
Abb. 74 An der Fahrer-
tür: Drehknopf für die Au-
ßenspiegel.
Drehknopf in gewünschte Position drehen:
Außenspiegel elektrisch an das Fahrzeug anklappen ⇒ .
Außenspiegelheizung einschalten. Heizt nur bei Umgebungs-
temperaturen unter +20 °C (+68 °F).
Linken Außenspiegel durch Schwenken des Drehknopfs nach
vorn, hinten, rechts oder links einstellen.
Drehknopf in gewünschte Position drehen:
Rechten Außenspiegel durch Schwenken des Drehknopfs nach
vorn, hinten, rechts oder links einstellen.

Nullposition. Außenspiegel ausgeklappt, Außenspiegelbehei-
zung ausgeschaltet, kein Einstellen der Außenspiegel mög-
lich.
Synchrone Spiegeleinstellung
●Im Menü Einstellungen - Komfort auswählen, dass die Außenspiegel syn-
chron eingestellt werden sollen ⇒ Seite 65.
● Drehknopf in Stellung L drehen.
● Linken Außenspiegel einstellen. Der rechte Außenspiegel wird gleichzei-
tig (synchron) mit eingestellt.
● Wenn erforderlich, Einstellungen des rechten Spiegels korrigieren: Dreh-
knopf in Stellung R schwenken.
Automatisch abblendender Außenspiegel auf der Fahrerseite
Der automatisch abblendende Außenspiegel wird zusammen mit dem auto-
matisch abblendenden Innenspiegel gesteuert ⇒ Seite 117.
Beifahreraußenspiegeleinstellungen bei Rückwärtsfahrt speichern
● Gültigen Fahrzeugschlüssel auswählen, auf dem die Einstellung gespei-
chert werden soll.
● Fahrzeug mit diesem Fahrzeugschlüssel entriegeln.
● Schalten Sie die elektronische Parkbremse ein.
● Schalten Sie die Zündung ein.
● Bringen Sie das Getriebe in Neutralstellung.
● Im Menü Einstellungen - Komfort die Funktion Spiegelabsenk. aktivieren.
● Rückwärtsgang einlegen. 
