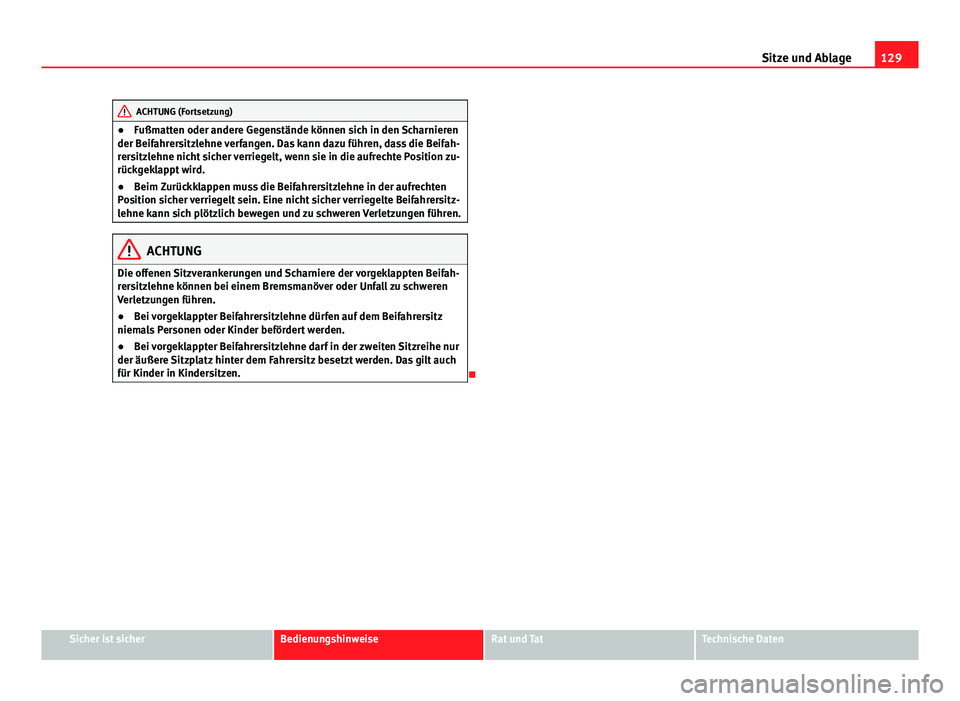

129
Sitze und Ablage
ACHTUNG (Fortsetzung)
● Fußmatten oder andere Gegenstände können sich in den Scharnieren
der Beifahrersitzlehne verfangen. Das kann dazu führen, dass die Beifah-
rersitzlehne nicht sicher verriegelt, wenn sie in die aufrechte Position zu-
rückgeklappt wird.
● Beim Zurückklappen muss die Beifahrersitzlehne in der aufrechten
Position sicher verriegelt sein. Eine nicht sicher verriegelte Beifahrersitz-
lehne kann sich plötzlich bewegen und zu schweren Verletzungen führen.
ACHTUNG
Die offenen Sitzverankerungen und Scharniere der vorgeklappten Beifah-
rersitzlehne können bei einem Bremsmanöver oder Unfall zu schweren
Verletzungen führen.
● Bei vorgeklappter Beifahrersitzlehne dürfen auf dem Beifahrersitz
niemals Personen oder Kinder befördert werden.
● Bei vorgeklappter Beifahrersitzlehne darf in der zweiten Sitzreihe nur
der äußere Sitzplatz hinter dem Fahrersitz besetzt werden. Das gilt auch
für Kinder in Kindersitzen.

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

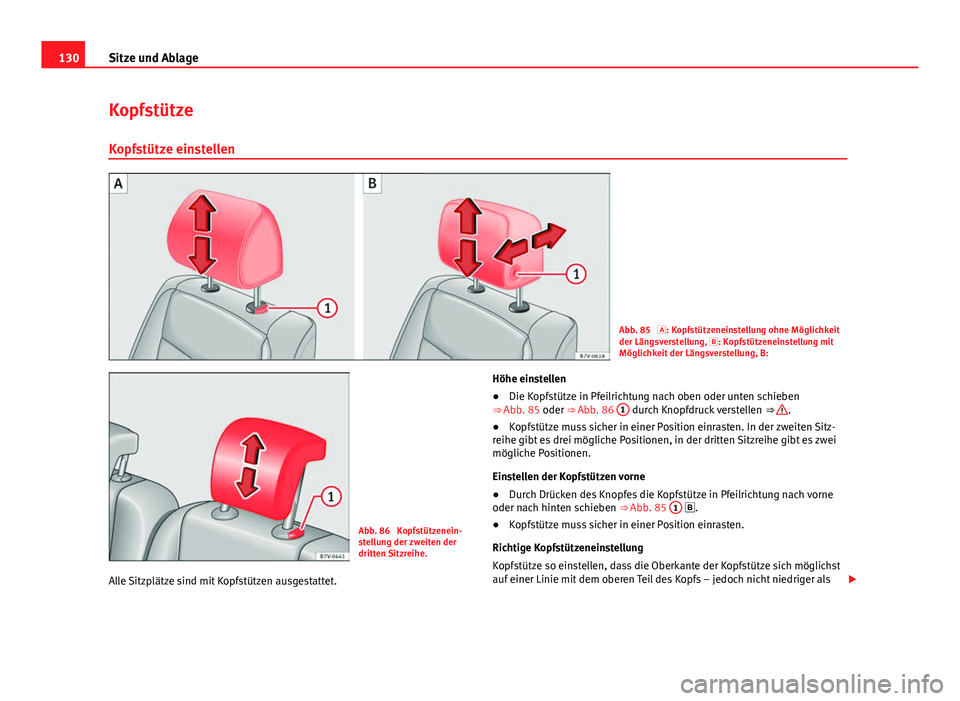

130Sitze und Ablage
Kopfstütze
Kopfstütze einstellen
Abb. 85 : Kopfstützeneinstellung ohne Möglichkeit
der Längsverstellung, : Kopfstützeneinstellung mit
Möglichkeit der Längsverstellung, B:
Abb. 86 Kopfstützenein-
stellung der zweiten der
dritten Sitzreihe.
Alle Sitzplätze sind mit Kopfstützen ausgestattet. Höhe einstellen
●
Die Kopfstütze in Pfeilrichtung nach oben oder unten schieben
⇒ Abb. 85 oder ⇒  Abb. 86 1
durch Knopfdruck verstellen
⇒ .
● Kopfstütze muss sicher in einer Position einrasten. In der zweiten Sitz-
reihe gibt es drei mögliche Positionen, in der dritten Sitzreihe gibt es zwei
mögliche Positionen.
Einstellen der Kopfstützen vorne
● Durch Drücken des Knopfes die Kopfstütze in Pfeilrichtung nach vorne
oder nach hinten schieben ⇒ Abb. 85 1

.
● Kopfstütze muss sicher in einer Position einrasten.
Richtige Kopfstützeneinstellung
Kopfstütze so einstellen, dass die Oberkante der Kopfstütze sich möglichst
auf einer Linie mit dem oberen Teil des Kopfs – jedoch nicht niedriger als 

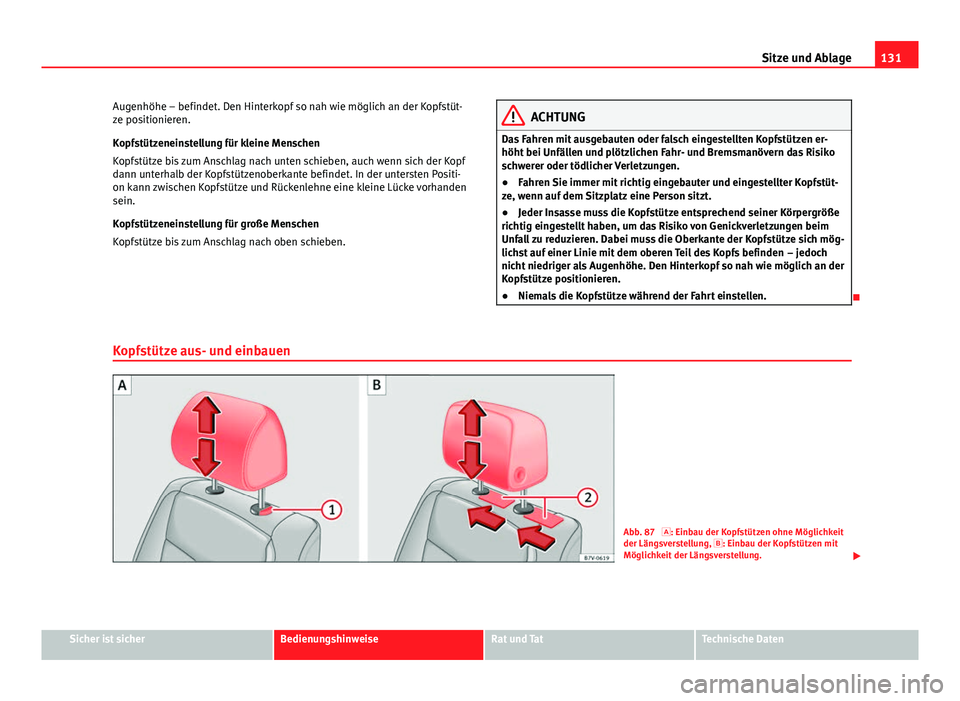

131
Sitze und Ablage
Augenhöhe – befindet. Den Hinterkopf so nah wie möglich an der Kopfstüt-
ze positionieren.
Kopfstützeneinstellung für kleine Menschen
Kopfstütze bis zum Anschlag nach unten schieben, auch wenn sich der Kopf
dann unterhalb der Kopfstützenoberkante befindet. In der untersten Positi-
on kann zwischen Kopfstütze und Rückenlehne eine kleine Lücke vorhanden
sein.
Kopfstützeneinstellung für große Menschen
Kopfstütze bis zum Anschlag nach oben schieben.
ACHTUNG
Das Fahren mit ausgebauten oder falsch eingestellten Kopfstützen er-
höht bei Unfällen und plötzlichen Fahr- und Bremsmanövern das Risiko
schwerer oder tödlicher Verletzungen.
● Fahren Sie immer mit richtig eingebauter und eingestellter Kopfstüt-
ze, wenn auf dem Sitzplatz eine Person sitzt.
● Jeder Insasse muss die Kopfstütze entsprechend seiner Körpergröße
richtig eingestellt haben, um das Risiko von Genickverletzungen beim
Unfall zu reduzieren. Dabei muss die Oberkante der Kopfstütze sich mög-
lichst auf einer Linie mit dem oberen Teil des Kopfs befinden – jedoch
nicht niedriger als Augenhöhe. Den Hinterkopf so nah wie möglich an der
Kopfstütze positionieren.
● Niemals die Kopfstütze während der Fahrt einstellen.

Kopfstütze aus- und einbauen
Abb. 87 : Einbau der Kopfstützen ohne Möglichkeit
der Längsverstellung, : Einbau der Kopfstützen mit
Möglichkeit der Längsverstellung. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

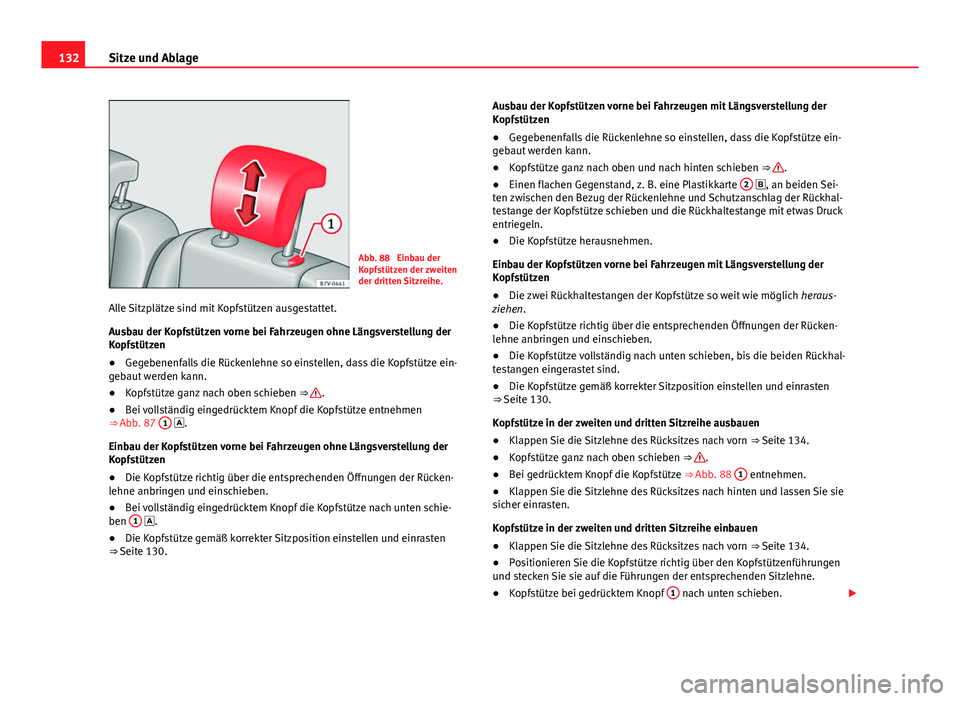

132Sitze und Ablage
Abb. 88 Einbau der
Kopfstützen der zweiten
der dritten Sitzreihe.
Alle Sitzplätze sind mit Kopfstützen ausgestattet.
Ausbau der Kopfstützen vorne bei Fahrzeugen ohne Längsverstellung der
Kopfstützen
● Gegebenenfalls die Rückenlehne so einstellen, dass die Kopfstütze ein-
gebaut werden kann.
● Kopfstütze ganz nach oben schieben
⇒ 
.
● Bei vollständig eingedrücktem Knopf die Kopfstütze entnehmen
⇒  Abb. 87 1

.
Einbau der Kopfstützen vorne bei Fahrzeugen ohne Längsverstellung der
Kopfstützen
● Die Kopfstütze richtig über die entsprechenden Öffnungen der Rücken-
lehne anbringen und einschieben.
● Bei vollständig eingedrücktem Knopf die Kopfstütze nach unten schie-
ben 1
.
● Die Kopfstütze gemäß korrekter Sitzposition einstellen und einrasten
⇒  Seite 130. Ausbau der Kopfstützen vorne bei Fahrzeugen mit Längsverstellung der
Kopfstützen
●
Gegebenenfalls die Rückenlehne so einstellen, dass die Kopfstütze ein-
gebaut werden kann.
● Kopfstütze ganz nach oben und nach hinten schieben ⇒ 
.
● Einen flachen Gegenstand, z. B. eine Plastikkarte 2 , an beiden Sei-
ten zwischen den Bezug der Rückenlehne und Schutzanschlag der Rückhal-
testange der Kopfstütze schieben und die Rückhaltestange mit etwas Druck
entriegeln.
● Die Kopfstütze herausnehmen.
Einbau der Kopfstützen vorne bei Fahrzeugen mit Längsverstellung der
Kopfstützen
● Die zwei Rückhaltestangen der Kopfstütze so weit wie möglich heraus-
ziehen.
● Die Kopfstütze richtig über die entsprechenden Öffnungen der Rücken-
lehne anbringen und einschieben.
● Die Kopfstütze vollständig nach unten schieben, bis die beiden Rückhal-
testangen eingerastet sind.
● Die Kopfstütze gemäß korrekter Sitzposition einstellen und einrasten
⇒ Seite 130.
Kopfstütze in der zweiten und dritten Sitzreihe ausbauen
● Klappen Sie die Sitzlehne des Rücksitzes nach vorn ⇒ Seite 134.
● Kopfstütze ganz nach oben schieben ⇒ 
.
● Bei gedrücktem Knopf die Kopfstütze ⇒ Abb. 88 1 entnehmen.
● Klappen Sie die Sitzlehne des Rücksitzes nach hinten und lassen Sie sie
sicher einrasten.
Kopfstütze in der zweiten und dritten Sitzreihe einbauen
● Klappen Sie die Sitzlehne des Rücksitzes nach vorn ⇒ Seite 134.
● Positionieren Sie die Kopfstütze richtig über den Kopfstützenführungen
und stecken Sie sie auf die Führungen der entsprechenden Sitzlehne.
● Kopfstütze bei gedrücktem Knopf 1
nach unten schieben.


133
Sitze und Ablage
● Klappen Sie die Sitzlehne des Rücksitzes nach hinten und lassen Sie sie
sicher einrasten.
● Stellen Sie die Kopfstützen gemäß richtiger Sitzposition ein ⇒ Sei-
te 130.
ACHTUNG
Das Fahren mit ausgebauten oder falsch eingestellten Kopfstützen er-
höht bei Unfällen und plötzlichen Fahr- und Bremsmanövern das Risiko
schwerer oder tödlicher Verletzungen.
● Fahren Sie immer mit richtig eingebauter und eingestellter Kopfstüt-
ze, wenn auf dem Sitzplatz eine Person sitzt.
● Ausgebaute Kopfstützen umgehend wieder einbauen, damit die Mit-
fahrer richtig geschützt sein können.
VORSICHT
Beim Aus- und Einbau der Kopfstütze darauf achten, dass die Kopfstütze
nicht gegen den Dachhimmel oder die Vordersitzlehne stößt. Der Dachhim-
mel und andere Fahrzeugteile könnten sonst beschädigt werden. Mittelarmlehne

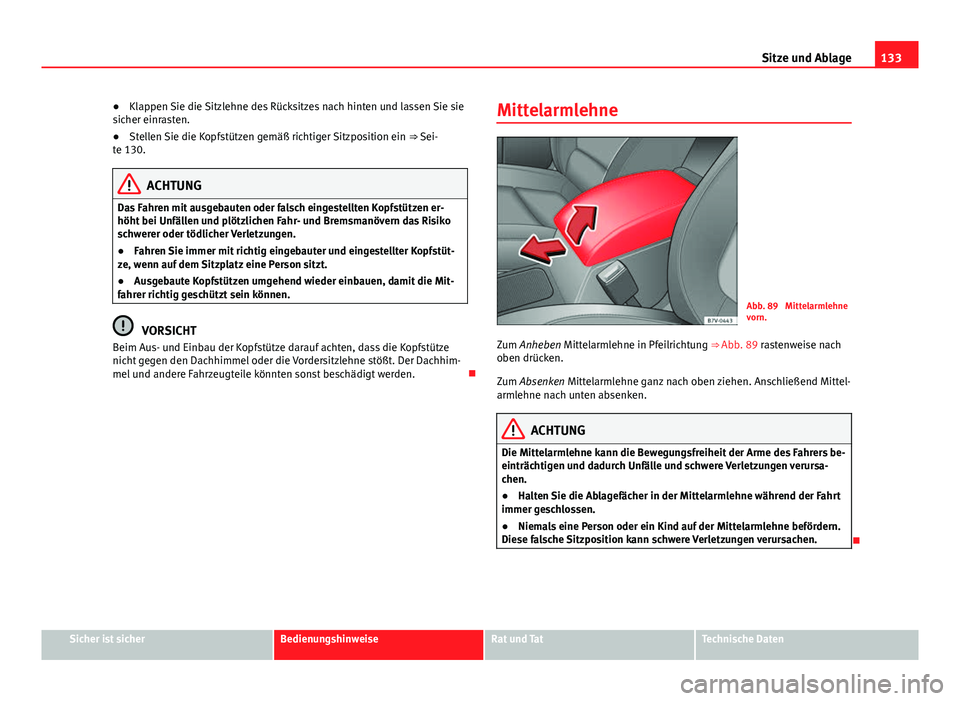

Abb. 89 Mittelarmlehne
vorn.
Zum Anheben Mittelarmlehne in Pfeilrichtung ⇒ Abb. 89 rastenweise nach
oben drücken.
Zum Absenken Mittelarmlehne ganz nach oben ziehen. Anschließend Mittel-
armlehne nach unten absenken.
ACHTUNG
Die Mittelarmlehne kann die Bewegungsfreiheit der Arme des Fahrers be-
einträchtigen und dadurch Unfälle und schwere Verletzungen verursa-
chen.
● Halten Sie die Ablagefächer in der Mittelarmlehne während der Fahrt
immer geschlossen.
● Niemals eine Person oder ein Kind auf der Mittelarmlehne befördern.
Diese falsche Sitzposition kann schwere Verletzungen verursachen.

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

134Sitze und Ablage

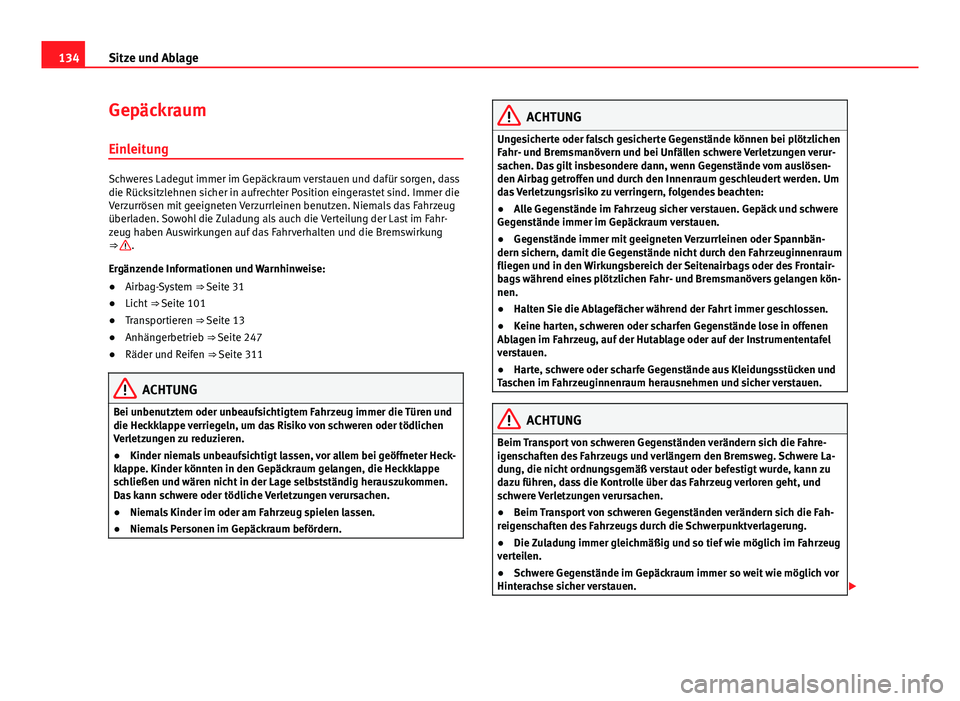

Gepäckraum
Einleitung
Schweres Ladegut immer im Gepäckraum verstauen und dafür sorgen, dass
die Rücksitzlehnen sicher in aufrechter Position eingerastet sind. Immer die
Verzurrösen mit geeigneten Verzurrleinen benutzen. Niemals das Fahrzeug
überladen. Sowohl die Zuladung als auch die Verteilung der Last im Fahr-
zeug haben Auswirkungen auf das Fahrverhalten und die Bremswirkung
⇒ 
.
Ergänzende Informationen und Warnhinweise:
● Airbag-System ⇒ Seite 31
● Licht ⇒ Seite 101
● Transportieren ⇒ Seite 13
● Anhängerbetrieb ⇒ Seite 247
● Räder und Reifen ⇒ Seite 311
ACHTUNG
Bei unbenutztem oder unbeaufsichtigtem Fahrzeug immer die Türen und
die Heckklappe verriegeln, um das Risiko von schweren oder tödlichen
Verletzungen zu reduzieren.
● Kinder niemals unbeaufsichtigt lassen, vor allem bei geöffneter Heck-
klappe. Kinder könnten in den Gepäckraum gelangen, die Heckklappe
schließen und wären nicht in der Lage selbstständig herauszukommen.
Das kann schwere oder tödliche Verletzungen verursachen.
● Niemals Kinder im oder am Fahrzeug spielen lassen.
● Niemals Personen im Gepäckraum befördern.
ACHTUNG
Ungesicherte oder falsch gesicherte Gegenstände können bei plötzlichen
Fahr- und Bremsmanövern und bei Unfällen schwere Verletzungen verur-
sachen. Das gilt insbesondere dann, wenn Gegenstände vom auslösen-
den Airbag getroffen und durch den Innenraum geschleudert werden. Um
das Verletzungsrisiko zu verringern, folgendes beachten:
● Alle Gegenstände im Fahrzeug sicher verstauen. Gepäck und schwere
Gegenstände immer im Gepäckraum verstauen.
● Gegenstände immer mit geeigneten Verzurrleinen oder Spannbän-
dern sichern, damit die Gegenstände nicht durch den Fahrzeuginnenraum
fliegen und in den Wirkungsbereich der Seitenairbags oder des Frontair-
bags während eines plötzlichen Fahr- und Bremsmanövers gelangen kön-
nen.
● Halten Sie die Ablagefächer während der Fahrt immer geschlossen.
● Keine harten, schweren oder scharfen Gegenstände lose in offenen
Ablagen im Fahrzeug, auf der Hutablage oder auf der Instrumententafel
verstauen.
● Harte, schwere oder scharfe Gegenstände aus Kleidungsstücken und
Taschen im Fahrzeuginnenraum herausnehmen und sicher verstauen.
ACHTUNG
Beim Transport von schweren Gegenständen verändern sich die Fahre-
igenschaften des Fahrzeugs und verlängern den Bremsweg. Schwere La-
dung, die nicht ordnungsgemäß verstaut oder befestigt wurde, kann zu
dazu führen, dass die Kontrolle über das Fahrzeug verloren geht, und
schwere Verletzungen verursachen.
● Beim Transport von schweren Gegenständen verändern sich die Fah-
reigenschaften des Fahrzeugs durch die Schwerpunktverlagerung.
● Die Zuladung immer gleichmäßig und so tief wie möglich im Fahrzeug
verteilen.
● Schwere Gegenstände im Gepäckraum immer so weit wie möglich vor
Hinterachse sicher verstauen. 

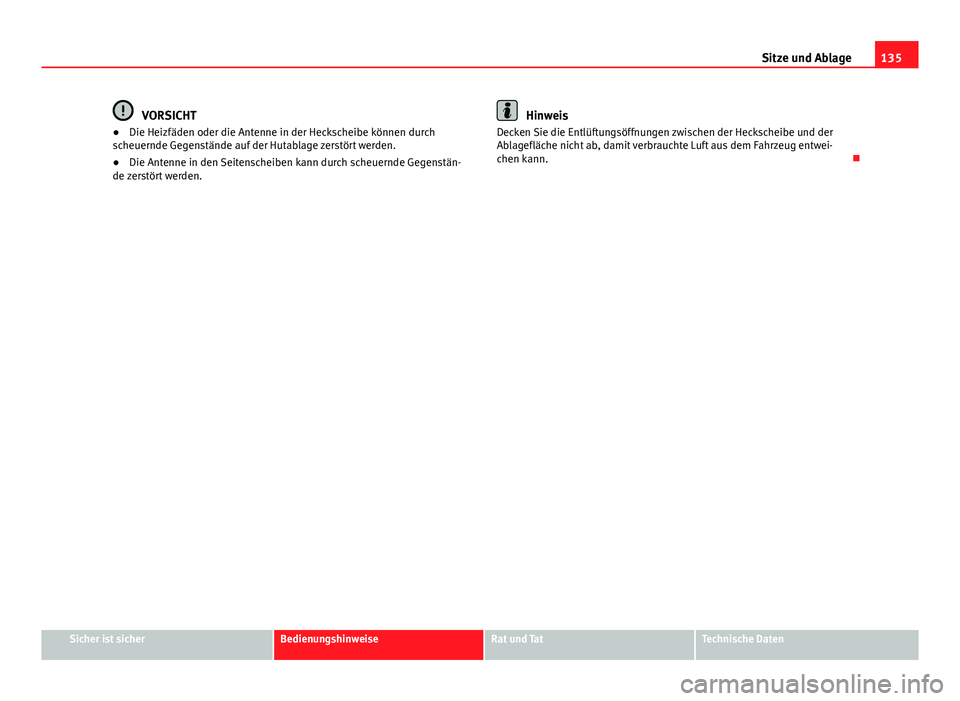

135
Sitze und Ablage
VORSICHT
● Die Heizfäden oder die Antenne in der Heckscheibe können durch
scheuernde Gegenstände auf der Hutablage zerstört werden.
● Die Antenne in den Seitenscheiben kann durch scheuernde Gegenstän-
de zerstört werden.Hinweis
Decken Sie die Entlüftungsöffnungen zwischen der Heckscheibe und der
Ablagefläche nicht ab, damit verbrauchte Luft aus dem Fahrzeug entwei-
chen kann. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

136Sitze und Ablage

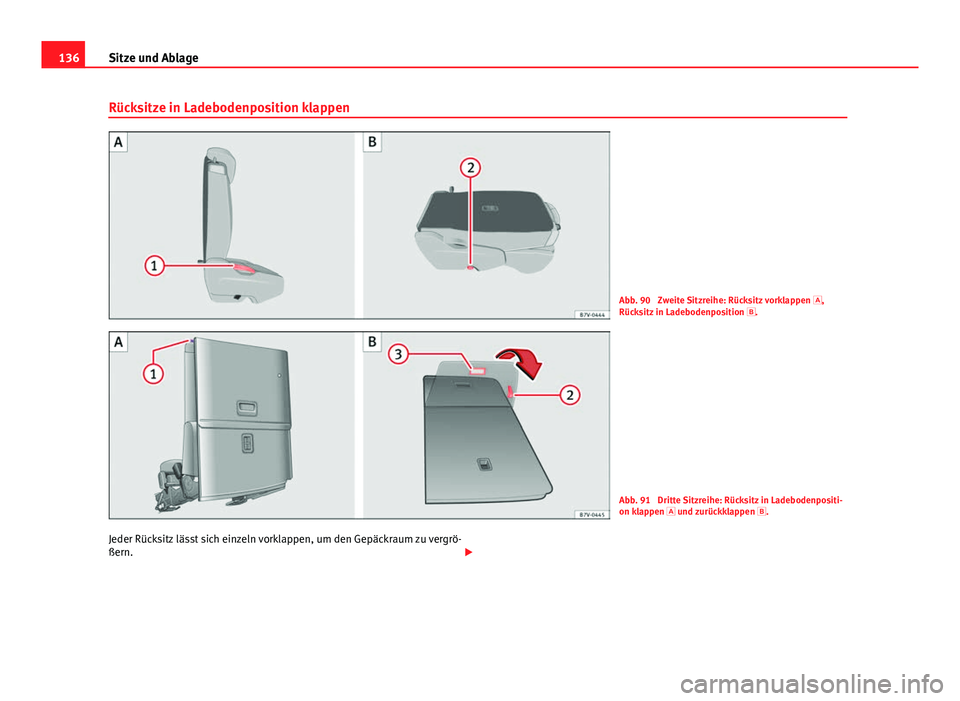

Rücksitze in Ladebodenposition klappen
Abb. 90 Zweite Sitzreihe: Rücksitz vorklappen
,
Rücksitz in Ladebodenposition .
Abb. 91 Dritte Sitzreihe: Rücksitz in Ladebodenpositi-
on klappen
 und zurückklappen
.
Jeder Rücksitz lässt sich einzeln vorklappen, um den Gepäckraum zu vergrö-
ßern. 

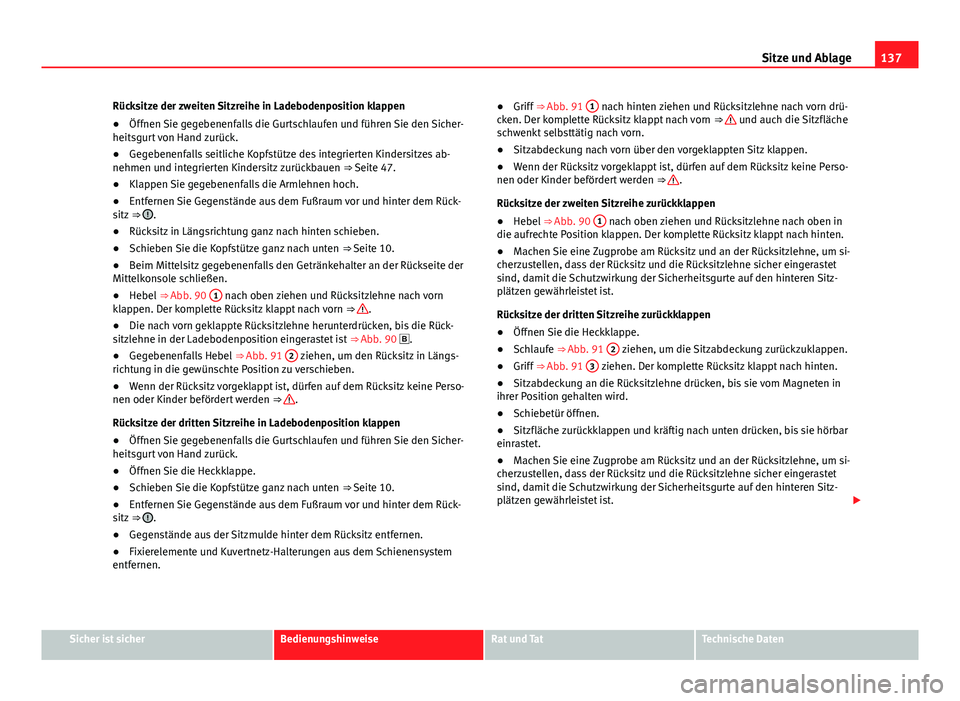

137
Sitze und Ablage
Rücksitze der zweiten Sitzreihe in Ladebodenposition klappen
● Öffnen Sie gegebenenfalls die Gurtschlaufen und führen Sie den Sicher-
heitsgurt von Hand zurück.
● Gegebenenfalls seitliche Kopfstütze des integrierten Kindersitzes ab-
nehmen und integrierten Kindersitz zurückbauen ⇒ Seite 47.
● Klappen Sie gegebenenfalls die Armlehnen hoch.
● Entfernen Sie Gegenstände aus dem Fußraum vor und hinter dem Rück-
sitz ⇒ 
.
● Rücksitz in Längsrichtung ganz nach hinten schieben.
● Schieben Sie die Kopfstütze ganz nach unten ⇒ Seite 10.
● Beim Mittelsitz gegebenenfalls den Getränkehalter an der Rückseite der
Mittelkonsole schließen.
● Hebel ⇒ Abb. 90 1
nach oben ziehen und Rücksitzlehne nach vorn
klappen. Der komplette Rücksitz klappt nach vorn ⇒ .
● Die nach vorn geklappte Rücksitzlehne herunterdrücken, bis die Rück-
sitzlehne in der Ladebodenposition eingerastet ist ⇒ Abb. 90 .
● Gegebenenfalls Hebel ⇒ Abb. 91 2
ziehen, um den Rücksitz in Längs-
richtung in die gewünschte Position zu verschieben.
● Wenn der Rücksitz vorgeklappt ist, dürfen auf dem Rücksitz keine Perso-
nen oder Kinder befördert werden ⇒ 
.
Rücksitze der dritten Sitzreihe in Ladebodenposition klappen
● Öffnen Sie gegebenenfalls die Gurtschlaufen und führen Sie den Sicher-
heitsgurt von Hand zurück.
● Öffnen Sie die Heckklappe.
● Schieben Sie die Kopfstütze ganz nach unten ⇒ Seite 10.
● Entfernen Sie Gegenstände aus dem Fußraum vor und hinter dem Rück-
sitz ⇒ 
.
● Gegenstände aus der Sitzmulde hinter dem Rücksitz entfernen.
● Fixierelemente und Kuvertnetz-Halterungen aus dem Schienensystem
entfernen. ●
Griff ⇒ Abb. 91 1
nach hinten ziehen und Rücksitzlehne nach vorn drü-
cken. Der komplette Rücksitz klappt nach vorn ⇒  und auch die Sitzfläche
schwenkt selbsttätig nach vorn.
● Sitzabdeckung nach vorn über den vorgeklappten Sitz klappen.
● Wenn der Rücksitz vorgeklappt ist, dürfen auf dem Rücksitz keine Perso-
nen oder Kinder befördert werden ⇒ 
.
Rücksitze der zweiten Sitzreihe zurückklappen
● Hebel ⇒ Abb. 90 1
nach oben ziehen und Rücksitzlehne nach oben in
die aufrechte Position klappen. Der komplette Rücksitz klappt nach hinten.
● Machen Sie eine Zugprobe am Rücksitz und an der Rücksitzlehne, um si-
cherzustellen, dass der Rücksitz und die Rücksitzlehne sicher eingerastet
sind, damit die Schutzwirkung der Sicherheitsgurte auf den hinteren Sitz-
plätzen gewährleistet ist.
Rücksitze der dritten Sitzreihe zurückklappen
● Öffnen Sie die Heckklappe.
● Schlaufe ⇒ Abb. 91 2
ziehen, um die Sitzabdeckung zurückzuklappen.
● Griff ⇒ Abb. 91 3 ziehen. Der komplette Rücksitz klappt nach hinten.
● Sitzabdeckung an die Rücksitzlehne drücken, bis sie vom Magneten in
ihrer Position gehalten wird.
● Schiebetür öffnen.
● Sitzfläche zurückklappen und kräftig nach unten drücken, bis sie hörbar
einrastet.
● Machen Sie eine Zugprobe am Rücksitz und an der Rücksitzlehne, um si-
cherzustellen, dass der Rücksitz und die Rücksitzlehne sicher eingerastet
sind, damit die Schutzwirkung der Sicherheitsgurte auf den hinteren Sitz-
plätzen gewährleistet ist. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

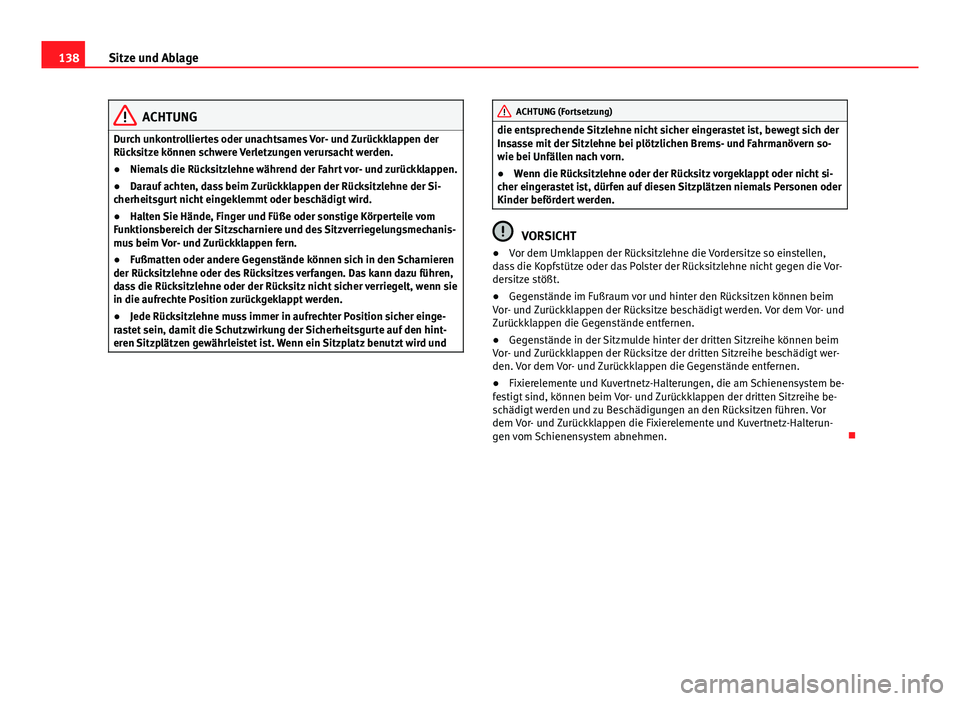

138Sitze und Ablage
ACHTUNG
Durch unkontrolliertes oder unachtsames Vor- und Zurückklappen der
Rücksitze können schwere Verletzungen verursacht werden.
● Niemals die Rücksitzlehne während der Fahrt vor- und zurückklappen.
● Darauf achten, dass beim Zurückklappen der Rücksitzlehne der Si-
cherheitsgurt nicht eingeklemmt oder beschädigt wird.
● Halten Sie Hände, Finger und Füße oder sonstige Körperteile vom
Funktionsbereich der Sitzscharniere und des Sitzverriegelungsmechanis-
mus beim Vor- und Zurückklappen fern.
● Fußmatten oder andere Gegenstände können sich in den Scharnieren
der Rücksitzlehne oder des Rücksitzes verfangen. Das kann dazu führen,
dass die Rücksitzlehne oder der Rücksitz nicht sicher verriegelt, wenn sie
in die aufrechte Position zurückgeklappt werden.
● Jede Rücksitzlehne muss immer in aufrechter Position sicher einge-
rastet sein, damit die Schutzwirkung der Sicherheitsgurte auf den hint-
eren Sitzplätzen gewährleistet ist. Wenn ein Sitzplatz benutzt wird undACHTUNG (Fortsetzung)
die entsprechende Sitzlehne nicht sicher eingerastet ist, bewegt sich der
Insasse mit der Sitzlehne bei plötzlichen Brems- und Fahrmanövern so-
wie bei Unfällen nach vorn.
● Wenn die Rücksitzlehne oder der Rücksitz vorgeklappt oder nicht si-
cher eingerastet ist, dürfen auf diesen Sitzplätzen niemals Personen oder
Kinder befördert werden.
VORSICHT
● Vor dem Umklappen der Rücksitzlehne die Vordersitze so einstellen,
dass die Kopfstütze oder das Polster der Rücksitzlehne nicht gegen die Vor-
dersitze stößt.
● Gegenstände im Fußraum vor und hinter den Rücksitzen können beim
Vor- und Zurückklappen der Rücksitze beschädigt werden. Vor dem Vor- und
Zurückklappen die Gegenstände entfernen.
● Gegenstände in der Sitzmulde hinter der dritten Sitzreihe können beim
Vor- und Zurückklappen der Rücksitze der dritten Sitzreihe beschädigt wer-
den. Vor dem Vor- und Zurückklappen die Gegenstände entfernen.
● Fixierelemente und Kuvertnetz-Halterungen, die am Schienensystem be-
festigt sind, können beim Vor- und Zurückklappen der dritten Sitzreihe be-
schädigt werden und zu Beschädigungen an den Rücksitzen führen. Vor
dem Vor- und Zurückklappen die Fixierelemente und Kuvertnetz-Halterun-
gen vom Schienensystem abnehmen. 
