Seat Alhambra 2014 Manual del propietario (in Spanish)

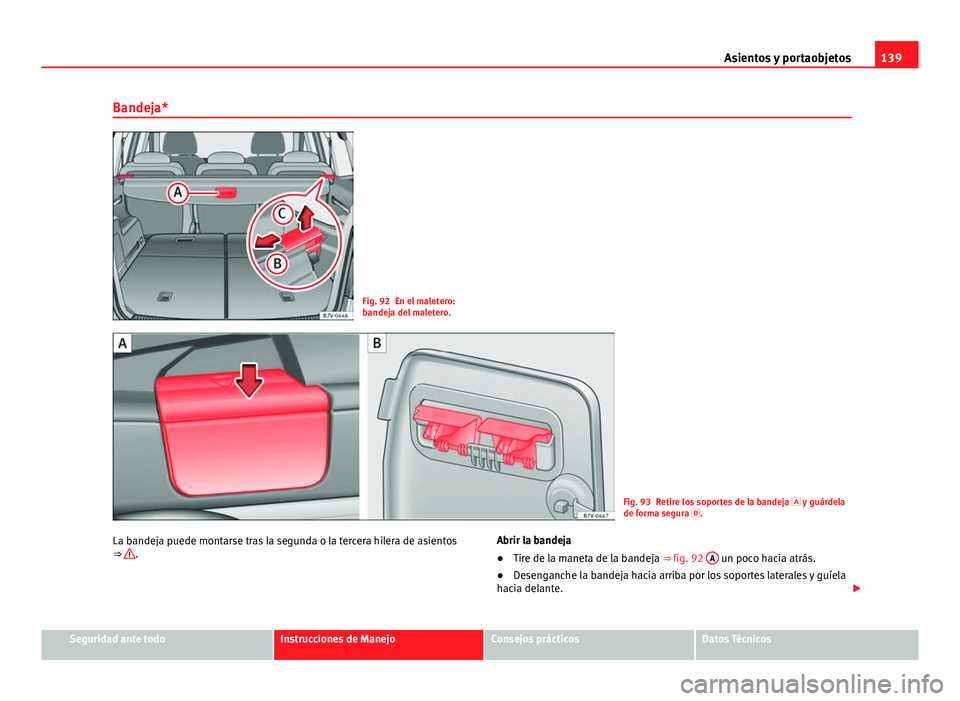

139
Asientos y portaobjetos
Bandeja*
Fig. 92 En el maletero:
bandeja del maletero.
Fig. 93 Retire los soportes de la bandeja  y guárdela
de forma segura .
La bandeja puede montarse tras la segunda o la tercera hilera de asientos
⇒ 
. Abrir la bandeja
●
Tire de la maneta de la bandeja ⇒ fig. 92 A un poco hacia atrás.
● Desenganche la bandeja hacia arriba por los soportes laterales y guíela
hacia delante. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

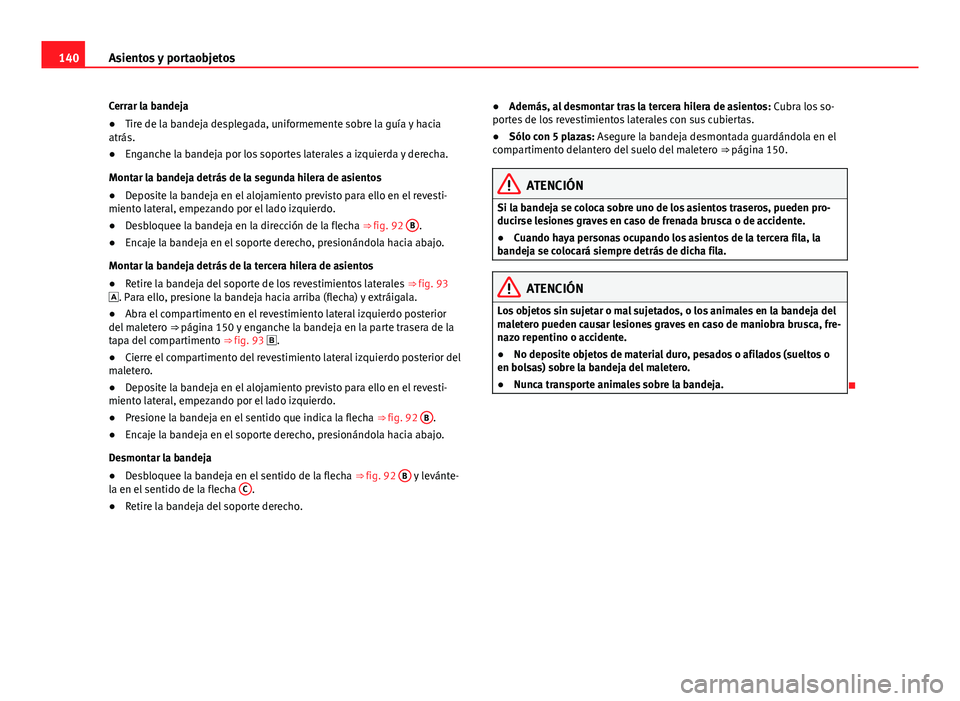

140Asientos y portaobjetos
Cerrar la bandeja
● Tire de la bandeja desplegada, uniformemente sobre la guía y hacia
atrás.
● Enganche la bandeja por los soportes laterales a izquierda y derecha.
Montar la bandeja detrás de la segunda hilera de asientos
● Deposite la bandeja en el alojamiento previsto para ello en el revesti-
miento lateral, empezando por el lado izquierdo.
● Desbloquee la bandeja en la dirección de la flecha ⇒  fig. 92 B
.
● Encaje la bandeja en el soporte derecho, presionándola hacia abajo.
Montar la bandeja detrás de la tercera hilera de asientos
● Retire la bandeja del soporte de los revestimientos laterales ⇒ fig. 93
. Para ello, presione la bandeja hacia arriba (flecha) y extráigala.
● Abra el compartimento en el revestimiento lateral izquierdo posterior
del maletero ⇒ página 150 y enganche la bandeja en la parte trasera de la
tapa del compartimento ⇒ fig. 93 .
● Cierre el compartimento del revestimiento lateral izquierdo posterior del
maletero.
● Deposite la bandeja en el alojamiento previsto para ello en el revesti-
miento lateral, empezando por el lado izquierdo.
● Presione la bandeja en el sentido que indica la flecha ⇒ fig. 92 B
.
● Encaje la bandeja en el soporte derecho, presionándola hacia abajo.
Desmontar la bandeja
● Desbloquee la bandeja en el sentido de la flecha ⇒ fig. 92 B
y levánte-
la en el sentido de la flecha C.
● Retire la bandeja del soporte derecho. ●
Además, al desmontar tras la tercera hilera de asientos: Cubra los so-
portes de los revestimientos laterales con sus cubiertas.
● Sólo con 5 plazas: Asegure la bandeja desmontada guardándola en el
compartimento delantero del suelo del maletero ⇒ página 150.
ATENCIÓN
Si la bandeja se coloca sobre uno de los asientos traseros, pueden pro-
ducirse lesiones graves en caso de frenada brusca o de accidente.
● Cuando haya personas ocupando los asientos de la tercera fila, la
bandeja se colocará siempre detrás de dicha fila.
ATENCIÓN
Los objetos sin sujetar o mal sujetados, o los animales en la bandeja del
maletero pueden causar lesiones graves en caso de maniobra brusca, fre-
nazo repentino o accidente.
● No deposite objetos de material duro, pesados o afilados (sueltos o
en bolsas) sobre la bandeja del maletero.
● Nunca transporte animales sobre la bandeja.


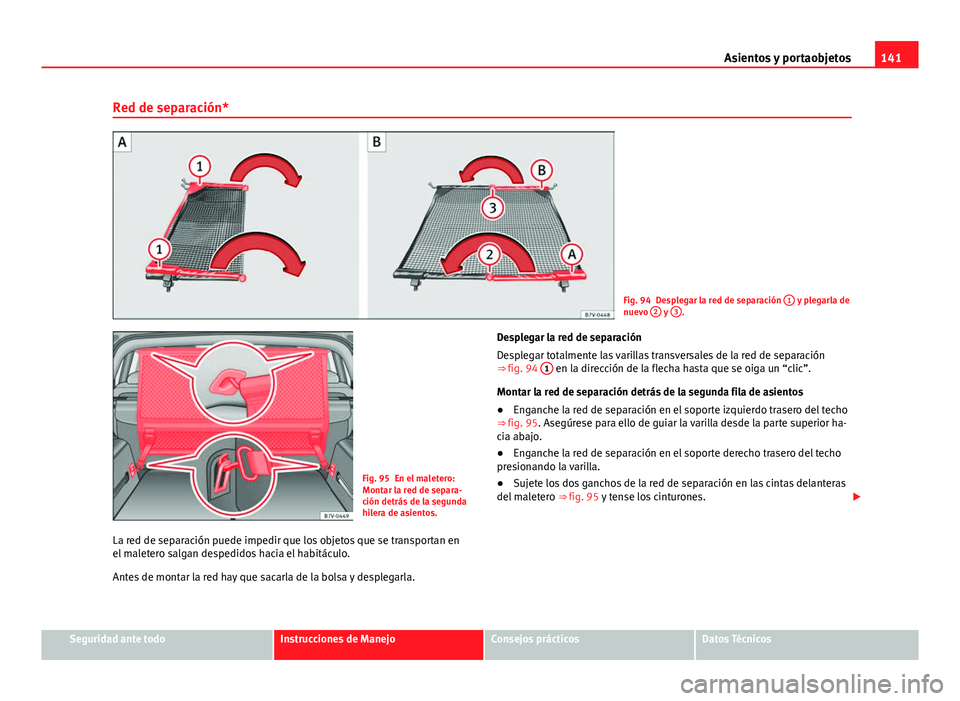

141
Asientos y portaobjetos
Red de separación*
Fig. 94 Desplegar la red de separación 1 y plegarla de
nuevo 2 y 3.
Fig. 95 En el maletero:
Montar la red de separa-
ción detrás de la segunda
hilera de asientos.
La red de separación puede impedir que los objetos que se transportan en
el maletero salgan despedidos hacia el habitáculo.
Antes de montar la red hay que sacarla de la bolsa y desplegarla. Desplegar la red de separación
Desplegar totalmente las varillas transversales de la red de separación
⇒ fig. 94
1
en la dirección de la flecha hasta que se oiga un “clic”.
Montar la red de separación detrás de la segunda fila de asientos
● Enganche la red de separación en el soporte izquierdo trasero del techo
⇒ fig. 95. Asegúrese para ello de guiar la varilla desde la parte superior ha-
cia abajo.
● Enganche la red de separación en el soporte derecho trasero del techo
presionando la varilla.
● Sujete los dos ganchos de la red de separación en las cintas delanteras
del maletero ⇒ fig. 95 y tense los cinturones. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

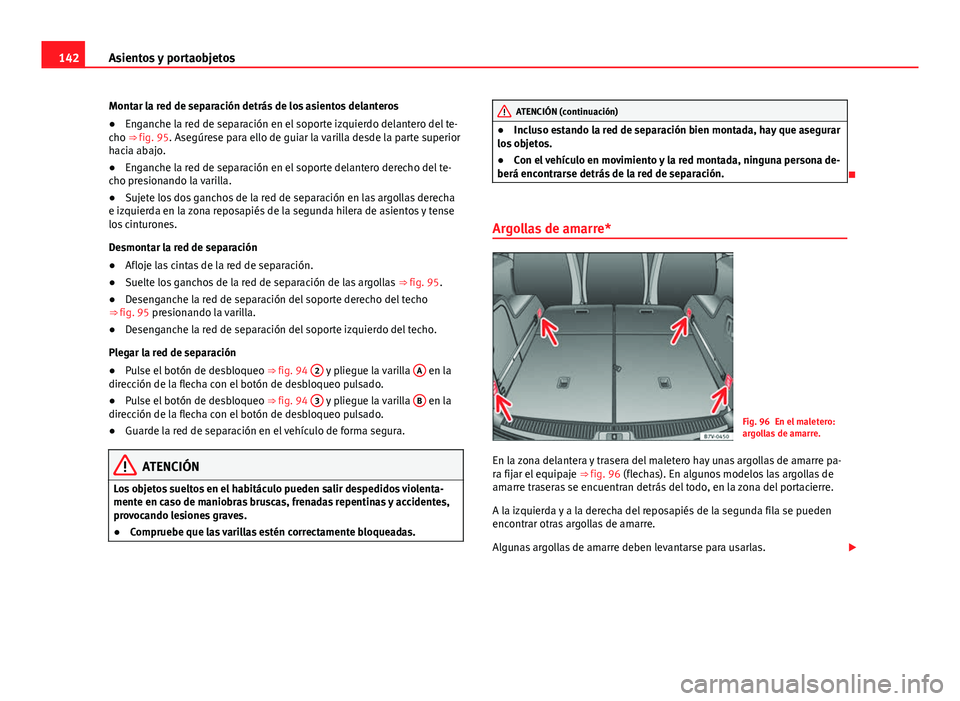

142Asientos y portaobjetos
Montar la red de separación detrás de los asientos delanteros
● Enganche la red de separación en el soporte izquierdo delantero del te-
cho ⇒  fig. 95. Asegúrese para ello de guiar la varilla desde la parte superior
hacia abajo.
● Enganche la red de separación en el soporte delantero derecho del te-
cho presionando la varilla.
● Sujete los dos ganchos de la red de separación en las argollas derecha
e izquierda en la zona reposapiés de la segunda hilera de asientos y tense
los cinturones.
Desmontar la red de separación
● Afloje las cintas de la red de separación.
● Suelte los ganchos de la red de separación de las argollas ⇒ fig. 95.
● Desenganche la red de separación del soporte derecho del techo
⇒  fig. 95 presionando la varilla.
● Desenganche la red de separación del soporte izquierdo del techo.
Plegar la red de separación
● Pulse el botón de desbloqueo ⇒ fig. 94 2
y pliegue la varilla A en la
dirección de la flecha con el botón de desbloqueo pulsado.
● Pulse el botón de desbloqueo ⇒ fig. 94 3
y pliegue la varilla B en la
dirección de la flecha con el botón de desbloqueo pulsado.
● Guarde la red de separación en el vehículo de forma segura.
ATENCIÓN
Los objetos sueltos en el habitáculo pueden salir despedidos violenta-
mente en caso de maniobras bruscas, frenadas repentinas y accidentes,
provocando lesiones graves.
● Compruebe que las varillas estén correctamente bloqueadas.
ATENCIÓN (continuación)
● Incluso estando la red de separación bien montada, hay que asegurar
los objetos.
● Con el vehículo en movimiento y la red montada, ninguna persona de-
berá encontrarse detrás de la red de separación.

Argollas de amarre*
Fig. 96 En el maletero:
argollas de amarre.
En la zona delantera y trasera del maletero hay unas argollas de amarre pa-
ra fijar el equipaje ⇒ fig. 96 (flechas). En algunos modelos las argollas de
amarre traseras se encuentran detrás del todo, en la zona del portacierre.
A la izquierda y a la derecha del reposapiés de la segunda fila se pueden
encontrar otras argollas de amarre.
Algunas argollas de amarre deben levantarse para usarlas. 

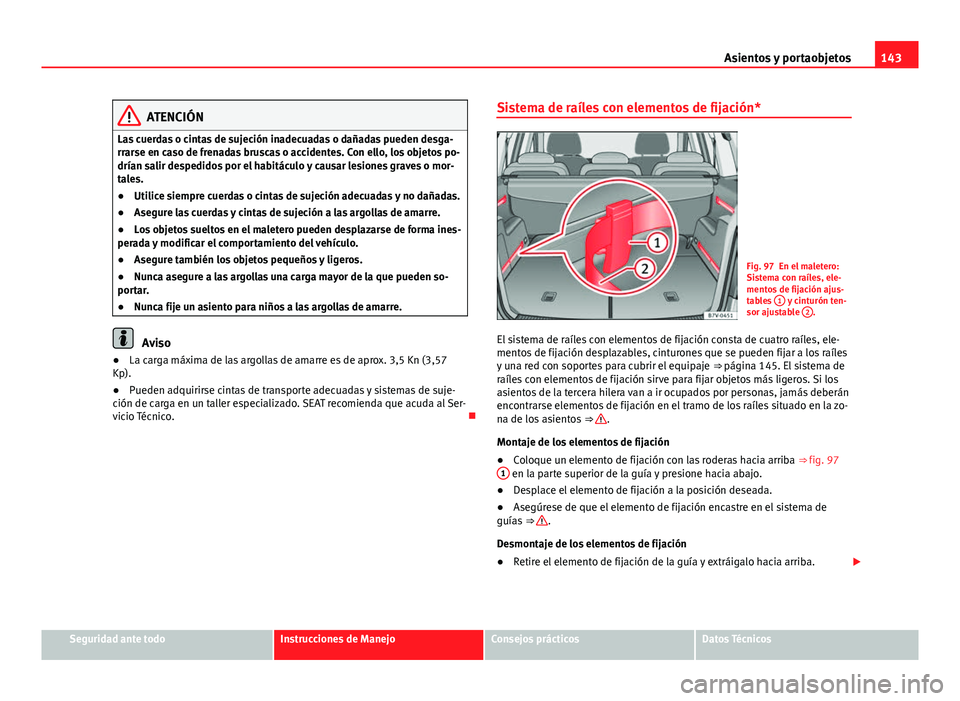

143
Asientos y portaobjetos
ATENCIÓN
Las cuerdas o cintas de sujeción inadecuadas o dañadas pueden desga-
rrarse en caso de frenadas bruscas o accidentes. Con ello, los objetos po-
drían salir despedidos por el habitáculo y causar lesiones graves o mor-
tales.
● Utilice siempre cuerdas o cintas de sujeción adecuadas y no dañadas.
● Asegure las cuerdas y cintas de sujeción a las argollas de amarre.
● Los objetos sueltos en el maletero pueden desplazarse de forma ines-
perada y modificar el comportamiento del vehículo.
● Asegure también los objetos pequeños y ligeros.
● Nunca asegure a las argollas una carga mayor de la que pueden so-
portar.
● Nunca fije un asiento para niños a las argollas de amarre.
Aviso
● La carga máxima de las argollas de amarre es de aprox. 3,5 Kn (3,57
Kp).
● Pueden adquirirse cintas de transporte adecuadas y sistemas de suje-
ción de carga en un taller especializado. SEAT recomienda que acuda al Ser-
vicio Técnico. Sistema de raíles con elementos de fijación*
Fig. 97 En el maletero:
Sistema con raíles, ele-
mentos de fijación ajus-
tables
1
y cinturón ten-
sor ajustable 2.
El sistema de raíles con elementos de fijación consta de cuatro raíles, ele-
mentos de fijación desplazables, cinturones que se pueden fijar a los raíles
y una red con soportes para cubrir el equipaje ⇒ página 145. El sistema de
raíles con elementos de fijación sirve para fijar objetos más ligeros. Si los
asientos de la tercera hilera van a ir ocupados por personas, jamás deberán
encontrarse elementos de fijación en el tramo de los raíles situado en la zo-
na de los asientos ⇒ 
.
Montaje de los elementos de fijación
● Coloque un elemento de fijación con las roderas hacia arriba ⇒ fig. 97
1
en la parte superior de la guía y presione hacia abajo.
● Desplace el elemento de fijación a la posición deseada.
● Asegúrese de que el elemento de fijación encastre en el sistema de
guías ⇒ 
.
Desmontaje de los elementos de fijación
● Retire el elemento de fijación de la guía y extráigalo hacia arriba. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

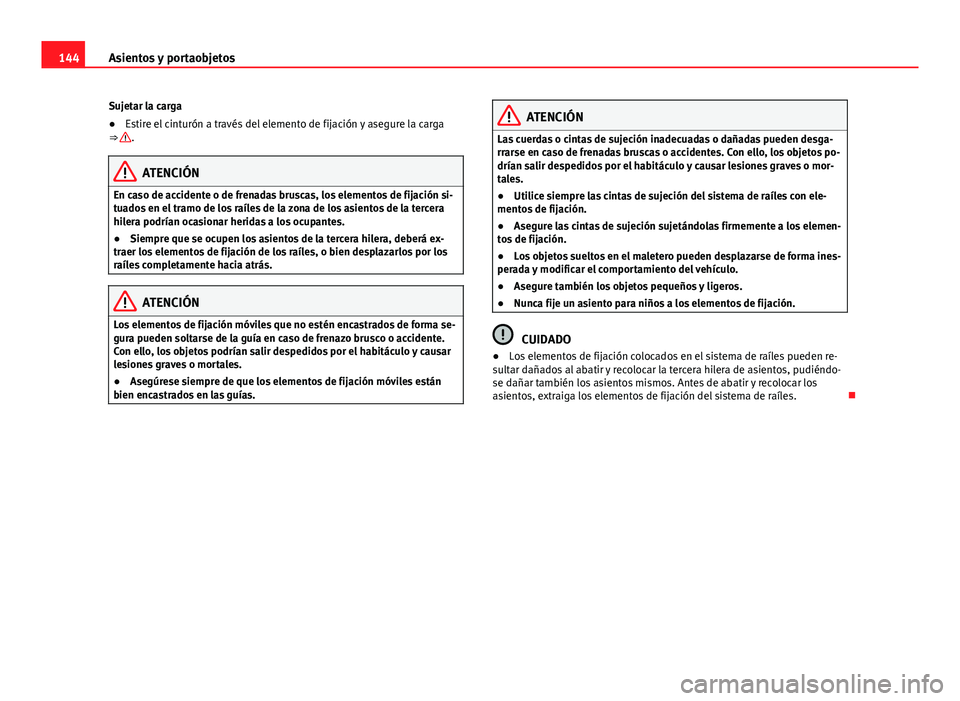

144Asientos y portaobjetos
Sujetar la carga
● Estire el cinturón a través del elemento de fijación y asegure la carga
⇒ 
.
ATENCIÓN
En caso de accidente o de frenadas bruscas, los elementos de fijación si-
tuados en el tramo de los raíles de la zona de los asientos de la tercera
hilera podrían ocasionar heridas a los ocupantes.
● Siempre que se ocupen los asientos de la tercera hilera, deberá ex-
traer los elementos de fijación de los raíles, o bien desplazarlos por los
raíles completamente hacia atrás.
ATENCIÓN
Los elementos de fijación móviles que no estén encastrados de forma se-
gura pueden soltarse de la guía en caso de frenazo brusco o accidente.
Con ello, los objetos podrían salir despedidos por el habitáculo y causar
lesiones graves o mortales.
● Asegúrese siempre de que los elementos de fijación móviles están
bien encastrados en las guías.
ATENCIÓN
Las cuerdas o cintas de sujeción inadecuadas o dañadas pueden desga-
rrarse en caso de frenadas bruscas o accidentes. Con ello, los objetos po-
drían salir despedidos por el habitáculo y causar lesiones graves o mor-
tales.
● Utilice siempre las cintas de sujeción del sistema de raíles con ele-
mentos de fijación.
● Asegure las cintas de sujeción sujetándolas firmemente a los elemen-
tos de fijación.
● Los objetos sueltos en el maletero pueden desplazarse de forma ines-
perada y modificar el comportamiento del vehículo.
● Asegure también los objetos pequeños y ligeros.
● Nunca fije un asiento para niños a los elementos de fijación.
CUIDADO
● Los elementos de fijación colocados en el sistema de raíles pueden re-
sultar dañados al abatir y recolocar la tercera hilera de asientos, pudiéndo-
se dañar también los asientos mismos. Antes de abatir y recolocar los
asientos, extraiga los elementos de fijación del sistema de raíles. 

145
Asientos y portaobjetos

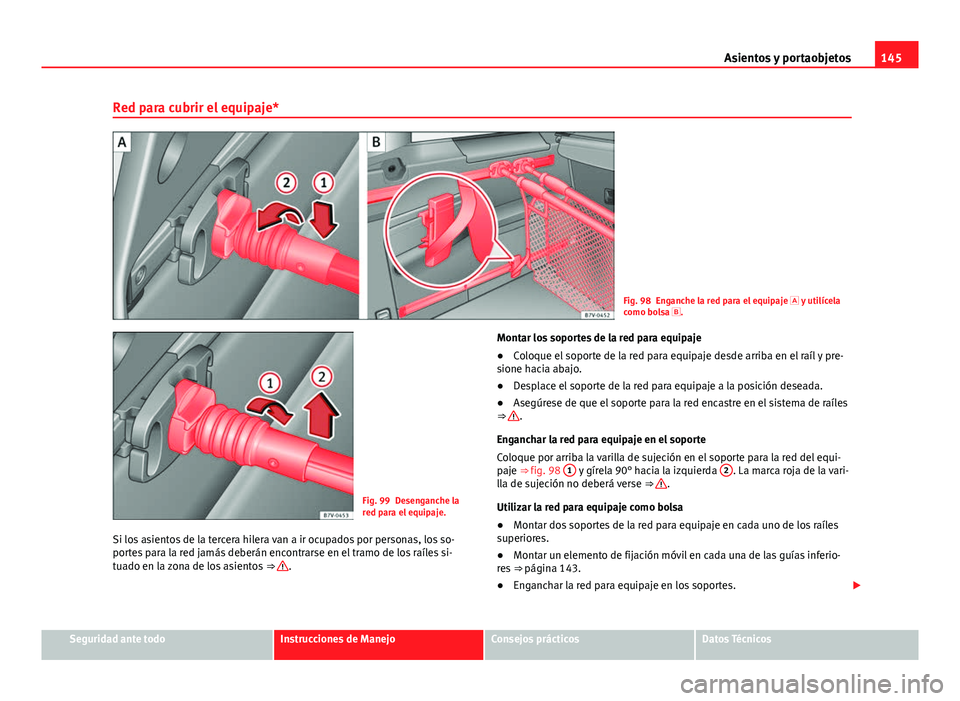

Red para cubrir el equipaje*
Fig. 98 Enganche la red para el equipaje  y utilícela
como bolsa .
Fig. 99 Desenganche la
red para el equipaje.
Si los asientos de la tercera hilera van a ir ocupados por personas, los so-
portes para la red jamás deberán encontrarse en el tramo de los raíles si-
tuado en la zona de los asientos ⇒ 
. Montar los soportes de la red para equipaje
●
Coloque el soporte de la red para equipaje desde arriba en el raíl y pre-
sione hacia abajo.
● Desplace el soporte de la red para equipaje a la posición deseada.
● Asegúrese de que el soporte para la red encastre en el sistema de raíles
⇒ 
.
Enganchar la red para equipaje en el soporte
Coloque por arriba la varilla de sujeción en el soporte para la red del equi-
paje ⇒ fig. 98 1
y gírela 90° hacia la izquierda 2. La marca roja de la vari-
lla de sujeción no deberá verse ⇒ .
Utilizar la red para equipaje como bolsa
● Montar dos soportes de la red para equipaje en cada uno de los raíles
superiores.
● Montar un elemento de fijación móvil en cada una de las guías inferio-
res ⇒ página 143.
● Enganchar la red para equipaje en los soportes. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

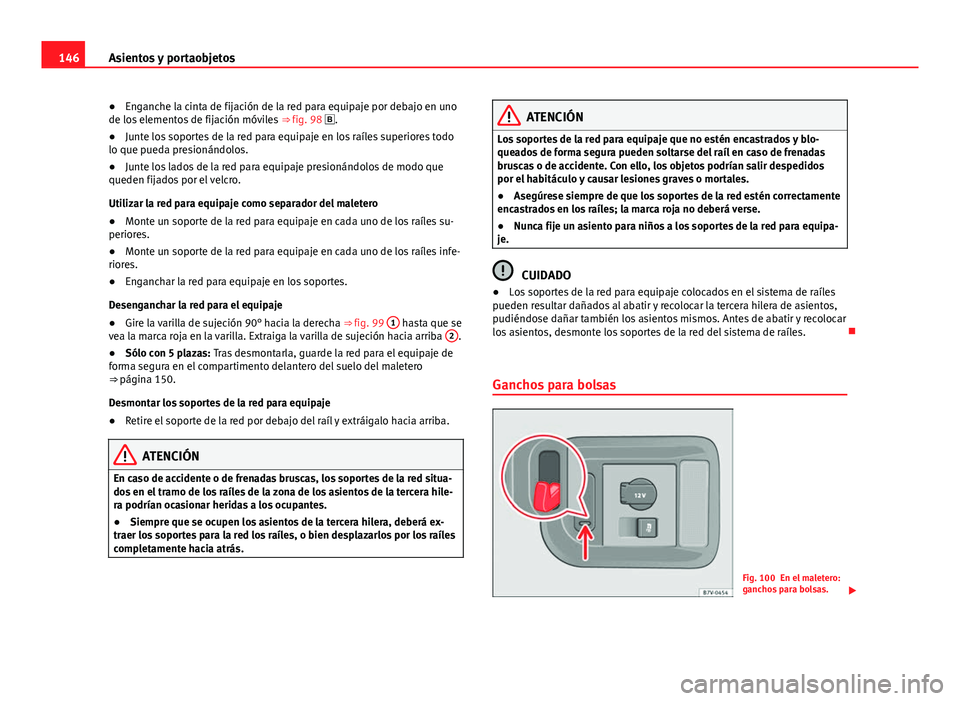

146Asientos y portaobjetos
● Enganche la cinta de fijación de la red para equipaje por debajo en uno
de los elementos de fijación móviles ⇒ fig. 98  .
● Junte los soportes de la red para equipaje en los raíles superiores todo
lo que pueda presionándolos.
● Junte los lados de la red para equipaje presionándolos de modo que
queden fijados por el velcro.
Utilizar la red para equipaje como separador del maletero
● Monte un soporte de la red para equipaje en cada uno de los raíles su-
periores.
● Monte un soporte de la red para equipaje en cada uno de los raíles infe-
riores.
● Enganchar la red para equipaje en los soportes.
Desenganchar la red para el equipaje
● Gire la varilla de sujeción 90° hacia la derecha ⇒ fig. 99 1
hasta que se
vea la marca roja en la varilla. Extraiga la varilla de sujeción hacia arriba 2.
● Sólo con 5 plazas: Tras desmontarla, guarde la red para el equipaje de
forma segura en el compartimento delantero del suelo del maletero
⇒ página 150.
Desmontar los soportes de la red para equipaje
● Retire el soporte de la red por debajo del raíl y extráigalo hacia arriba.
ATENCIÓN
En caso de accidente o de frenadas bruscas, los soportes de la red situa-
dos en el tramo de los raíles de la zona de los asientos de la tercera hile-
ra podrían ocasionar heridas a los ocupantes.
● Siempre que se ocupen los asientos de la tercera hilera, deberá ex-
traer los soportes para la red los raíles, o bien desplazarlos por los raíles
completamente hacia atrás.
ATENCIÓN
Los soportes de la red para equipaje que no estén encastrados y blo-
queados de forma segura pueden soltarse del raíl en caso de frenadas
bruscas o de accidente. Con ello, los objetos podrían salir despedidos
por el habitáculo y causar lesiones graves o mortales.
● Asegúrese siempre de que los soportes de la red estén correctamente
encastrados en los raíles; la marca roja no deberá verse.
● Nunca fije un asiento para niños a los soportes de la red para equipa-
je.
CUIDADO
● Los soportes de la red para equipaje colocados en el sistema de raíles
pueden resultar dañados al abatir y recolocar la tercera hilera de asientos,
pudiéndose dañar también los asientos mismos. Antes de abatir y recolocar
los asientos, desmonte los soportes de la red del sistema de raíles. 
Ganchos para bolsas
Fig. 100 En el maletero:
ganchos para bolsas. 

147
Asientos y portaobjetos

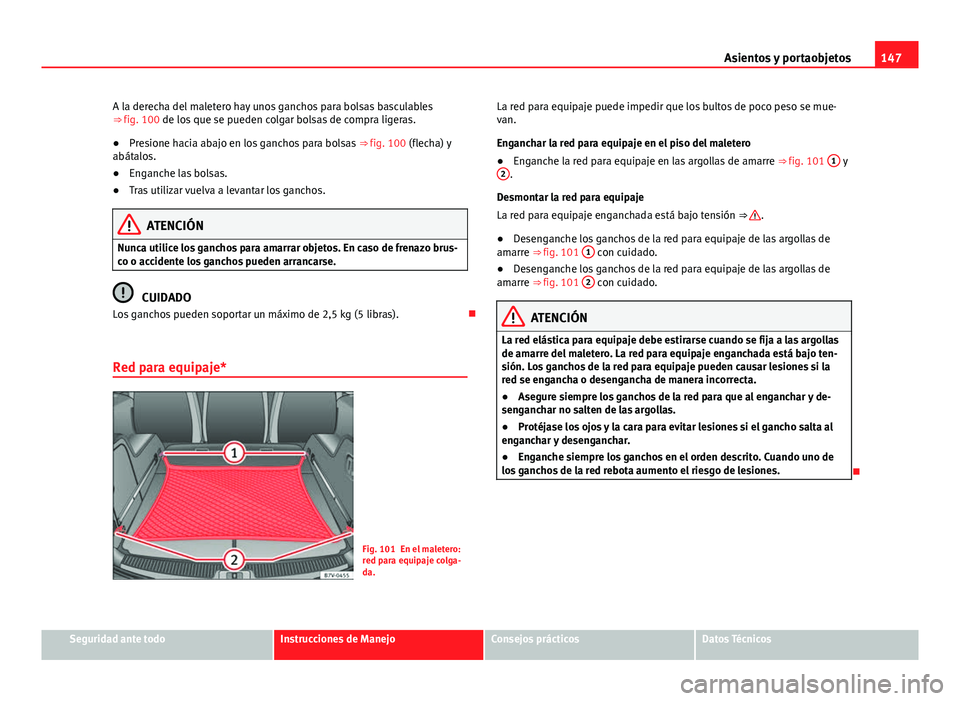

A la derecha del maletero hay unos ganchos para bolsas basculables
⇒ fig. 100 de los que se pueden colgar bolsas de compra ligeras.
● Presione hacia abajo en los ganchos para bolsas ⇒ fig. 100 (flecha) y
abátalos.
● Enganche las bolsas.
● Tras utilizar vuelva a levantar los ganchos.
ATENCIÓN
Nunca utilice los ganchos para amarrar objetos. En caso de frenazo brus-
co o accidente los ganchos pueden arrancarse.
CUIDADO
Los ganchos pueden soportar un máximo de 2,5 kg (5 libras). 
Red para equipaje*
Fig. 101 En el maletero:
red para equipaje colga-
da. La red para equipaje puede impedir que los bultos de poco peso se mue-
van.
Enganchar la red para equipaje en el piso del maletero
●
Enganche la red para equipaje en las argollas de amarre ⇒ fig. 101 1
y
2.
Desmontar la red para equipaje
La red para equipaje enganchada está bajo tensión ⇒ 
.
● Desenganche los ganchos de la red para equipaje de las argollas de
amarre ⇒ fig. 101 1
con cuidado.
● Desenganche los ganchos de la red para equipaje de las argollas de
amarre ⇒ fig. 101 2
con cuidado.
ATENCIÓN
La red elástica para equipaje debe estirarse cuando se fija a las argollas
de amarre del maletero. La red para equipaje enganchada está bajo ten-
sión. Los ganchos de la red para equipaje pueden causar lesiones si la
red se engancha o desengancha de manera incorrecta.
● Asegure siempre los ganchos de la red para que al enganchar y de-
senganchar no salten de las argollas.
● Protéjase los ojos y la cara para evitar lesiones si el gancho salta al
enganchar y desenganchar.
● Enganche siempre los ganchos en el orden descrito. Cuando uno de
los ganchos de la red rebota aumento el riesgo de lesiones.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

148Asientos y portaobjetos

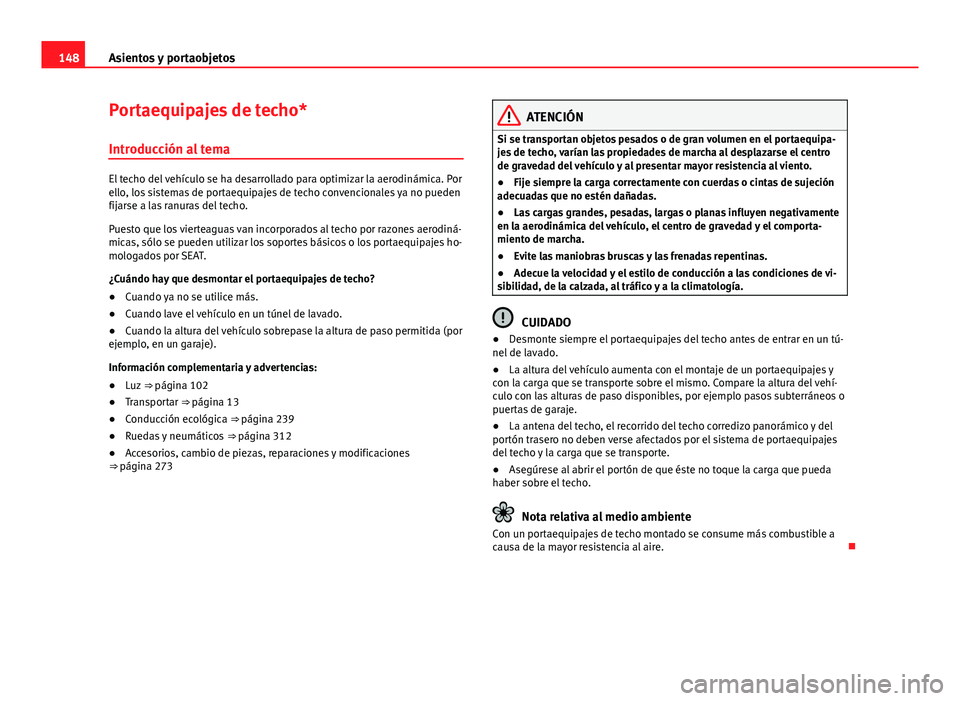

Portaequipajes de techo*
Introducción al tema
El techo del vehículo se ha desarrollado para optimizar la aerodinámica. Por
ello, los sistemas de portaequipajes de techo convencionales ya no pueden
fijarse a las ranuras del techo.
Puesto que los vierteaguas van incorporados al techo por razones aerodiná-
micas, sólo se pueden utilizar los soportes básicos o los portaequipajes ho-
mologados por SEAT.
¿Cuándo hay que desmontar el portaequipajes de techo?
● Cuando ya no se utilice más.
● Cuando lave el vehículo en un túnel de lavado.
● Cuando la altura del vehículo sobrepase la altura de paso permitida (por
ejemplo, en un garaje).
Información complementaria y advertencias:
● Luz ⇒ página 102
● Transportar ⇒ página 13
● Conducción ecológica ⇒ página 239
● Ruedas y neumáticos ⇒ página 312
● Accesorios, cambio de piezas, reparaciones y modificaciones
⇒ página 273
ATENCIÓN
Si se transportan objetos pesados o de gran volumen en el portaequipa-
jes de techo, varían las propiedades de marcha al desplazarse el centro
de gravedad del vehículo y al presentar mayor resistencia al viento.
● Fije siempre la carga correctamente con cuerdas o cintas de sujeción
adecuadas que no estén dañadas.
● Las cargas grandes, pesadas, largas o planas influyen negativamente
en la aerodinámica del vehículo, el centro de gravedad y el comporta-
miento de marcha.
● Evite las maniobras bruscas y las frenadas repentinas.
● Adecue la velocidad y el estilo de conducción a las condiciones de vi-
sibilidad, de la calzada, al tráfico y a la climatología.
CUIDADO
● Desmonte siempre el portaequipajes del techo antes de entrar en un tú-
nel de lavado.
● La altura del vehículo aumenta con el montaje de un portaequipajes y
con la carga que se transporte sobre el mismo. Compare la altura del vehí-
culo con las alturas de paso disponibles, por ejemplo pasos subterráneos o
puertas de garaje.
● La antena del techo, el recorrido del techo corredizo panorámico y del
portón trasero no deben verse afectados por el sistema de portaequipajes
del techo y la carga que se transporte.
● Asegúrese al abrir el portón de que éste no toque la carga que pueda
haber sobre el techo.
Nota relativa al medio ambiente
Con un portaequipajes de techo montado se consume más combustible a
causa de la mayor resistencia al aire. 
