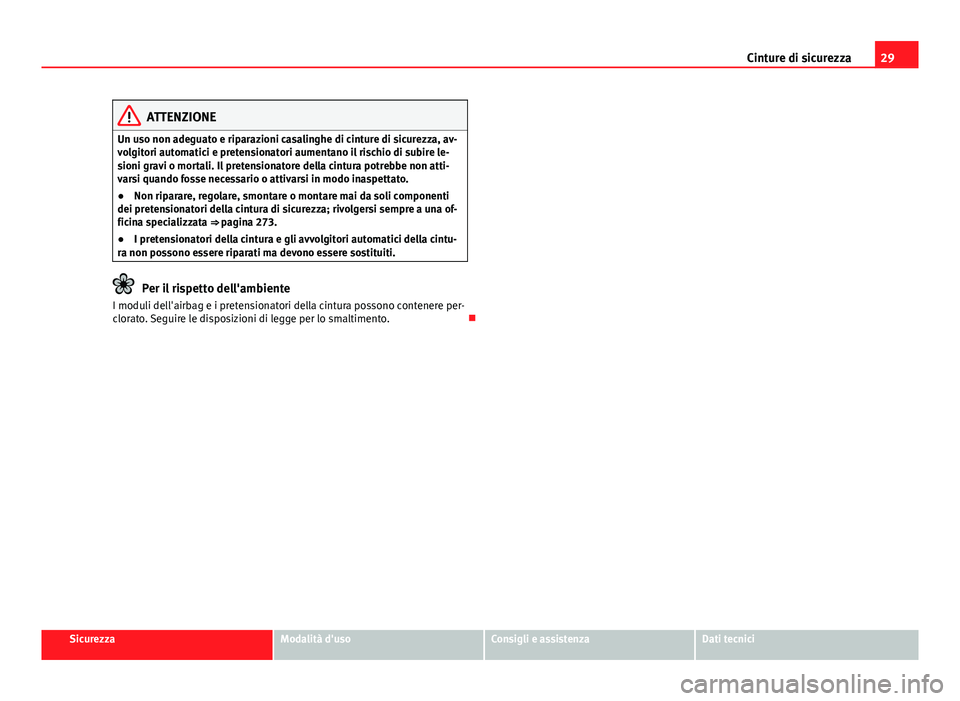

Page 31 of 401
29
Cinture di sicurezza
ATTENZIONE
Un uso non adeguato e riparazioni casalinghe di cinture di sicurezza, av-
volgitori automatici e pretensionatori aumentano il rischio di subire le-
sioni gravi o mortali. Il pretensionatore della cintura potrebbe non atti-
varsi quando fosse necessario o attivarsi in modo inaspettato.
● Non riparare, regolare, smontare o montare mai da soli componenti
dei pretensionatori della cintura di sicurezza; rivolgersi sempre a una of-
ficina specializzata ⇒ pagina 273.
● I pretensionatori della cintura e gli avvolgitori automatici della cintu-
ra non possono essere riparati ma devono essere sostituiti.
Per il rispetto dell'ambiente
I moduli dell'airbag e i pretensionatori della cintura possono contenere per-
clorato. Seguire le disposizioni di legge per lo smaltimento.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

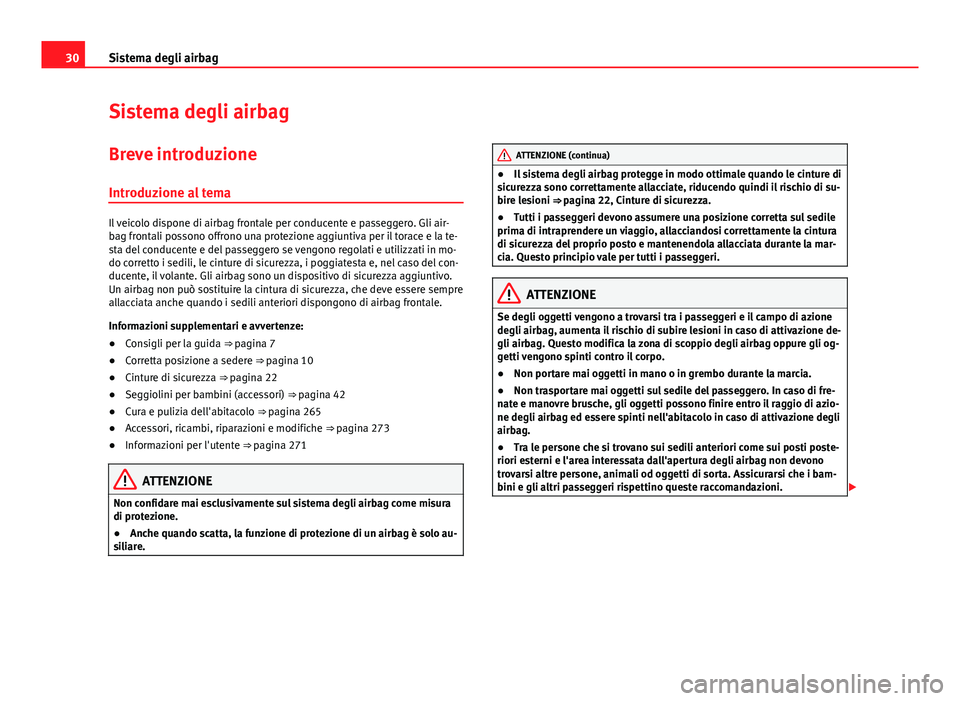

Page 32 of 401
30Sistema degli airbag
Sistema degli airbag
Breve introduzione
Introduzione al tema
Il veicolo dispone di airbag frontale per conducente e passeggero. Gli air-
bag frontali possono offrono una protezione aggiuntiva per il torace e la te-
sta del conducente e del passeggero se vengono regolati e utilizzati in mo-
do corretto i sedili, le cinture di sicurezza, i poggiatesta e, nel caso del con-
ducente, il volante. Gli airbag sono un dispositivo di sicurezza aggiuntivo.
Un airbag non può sostituire la cintura di sicurezza, che deve essere sempre
allacciata anche quando i sedili anteriori dispongono di airbag frontale.
Informazioni supplementari e avvertenze:
● Consigli per la guida ⇒ pagina 7
● Corretta posizione a sedere ⇒ pagina 10
● Cinture di sicurezza ⇒ pagina 22
● Seggiolini per bambini (accessori) ⇒ pagina 42
● Cura e pulizia dell'abitacolo ⇒ pagina 265
● Accessori, ricambi, riparazioni e modifiche ⇒ pagina 273
● Informazioni per l'utente ⇒ pagina 271
ATTENZIONE
Non confidare mai esclusivamente sul sistema degli airbag come misura
di protezione.
● Anche quando scatta, la funzione di protezione di un airbag è solo au-
siliare.
ATTENZIONE (continua)
● Il sistema degli airbag protegge in modo ottimale quando le cinture di
sicurezza sono correttamente allacciate, riducendo quindi il rischio di su-
bire lesioni ⇒ pagina 22, Cinture di sicurezza.
● Tutti i passeggeri devono assumere una posizione corretta sul sedile
prima di intraprendere un viaggio, allacciandosi correttamente la cintura
di sicurezza del proprio posto e mantenendola allacciata durante la mar-
cia. Questo principio vale per tutti i passeggeri.
ATTENZIONE
Se degli oggetti vengono a trovarsi tra i passeggeri e il campo di azione
degli airbag, aumenta il rischio di subire lesioni in caso di attivazione de-
gli airbag. Questo modifica la zona di scoppio degli airbag oppure gli og-
getti vengono spinti contro il corpo.
● Non portare mai oggetti in mano o in grembo durante la marcia.
● Non trasportare mai oggetti sul sedile del passeggero. In caso di fre-
nate e manovre brusche, gli oggetti possono finire entro il raggio di azio-
ne degli airbag ed essere spinti nell'abitacolo in caso di attivazione degli
airbag.
● Tra le persone che si trovano sui sedili anteriori come sui posti poste-
riori esterni e l'area interessata dall'apertura degli airbag non devono
trovarsi altre persone, animali od oggetti di sorta. Assicurarsi che i bam-
bini e gli altri passeggeri rispettino queste raccomandazioni.

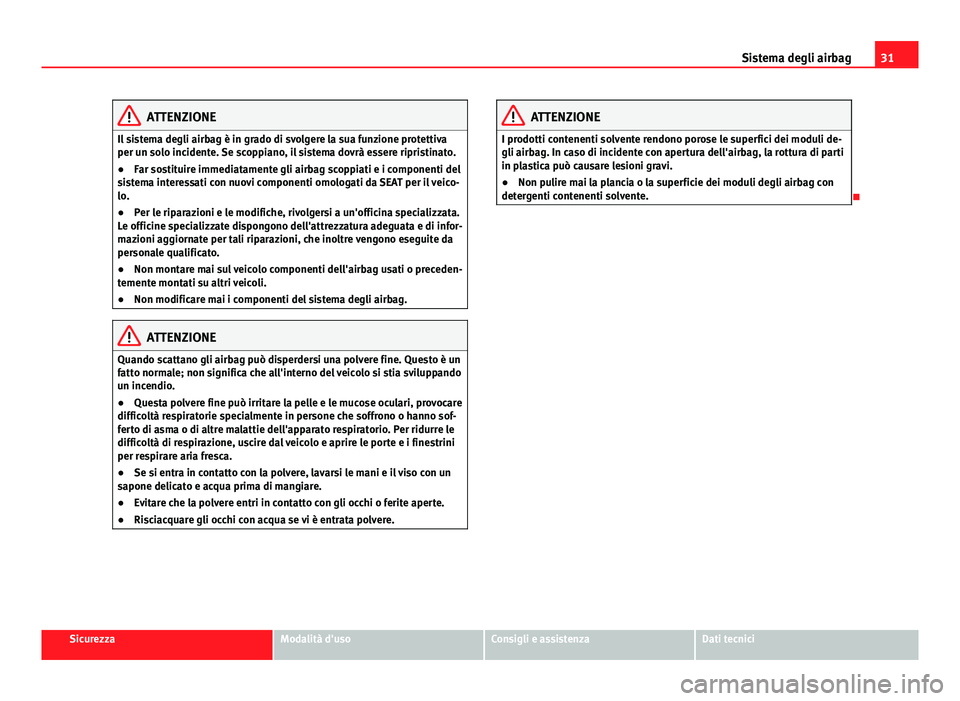

Page 33 of 401
31
Sistema degli airbag
ATTENZIONE
Il sistema degli airbag è in grado di svolgere la sua funzione protettiva
per un solo incidente. Se scoppiano, il sistema dovrà essere ripristinato.
● Far sostituire immediatamente gli airbag scoppiati e i componenti del
sistema interessati con nuovi componenti omologati da SEAT per il veico-
lo.
● Per le riparazioni e le modifiche, rivolgersi a un'officina specializzata.
Le officine specializzate dispongono dell'attrezzatura adeguata e di infor-
mazioni aggiornate per tali riparazioni, che inoltre vengono eseguite da
personale qualificato.
● Non montare mai sul veicolo componenti dell'airbag usati o preceden-
temente montati su altri veicoli.
● Non modificare mai i componenti del sistema degli airbag.
ATTENZIONE
Quando scattano gli airbag può disperdersi una polvere fine. Questo è un
fatto normale; non significa che all'interno del veicolo si stia sviluppando
un incendio.
● Questa polvere fine può irritare la pelle e le mucose oculari, provocare
difficoltà respiratorie specialmente in persone che soffrono o hanno sof-
ferto di asma o di altre malattie dell'apparato respiratorio. Per ridurre le
difficoltà di respirazione, uscire dal veicolo e aprire le porte e i finestrini
per respirare aria fresca.
● Se si entra in contatto con la polvere, lavarsi le mani e il viso con un
sapone delicato e acqua prima di mangiare.
● Evitare che la polvere entri in contatto con gli occhi o ferite aperte.
● Risciacquare gli occhi con acqua se vi è entrata polvere.
ATTENZIONE
I prodotti contenenti solvente rendono porose le superfici dei moduli de-
gli airbag. In caso di incidente con apertura dell'airbag, la rottura di parti
in plastica può causare lesioni gravi.
● Non pulire mai la plancia o la superficie dei moduli degli airbag con
detergenti contenenti solvente.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

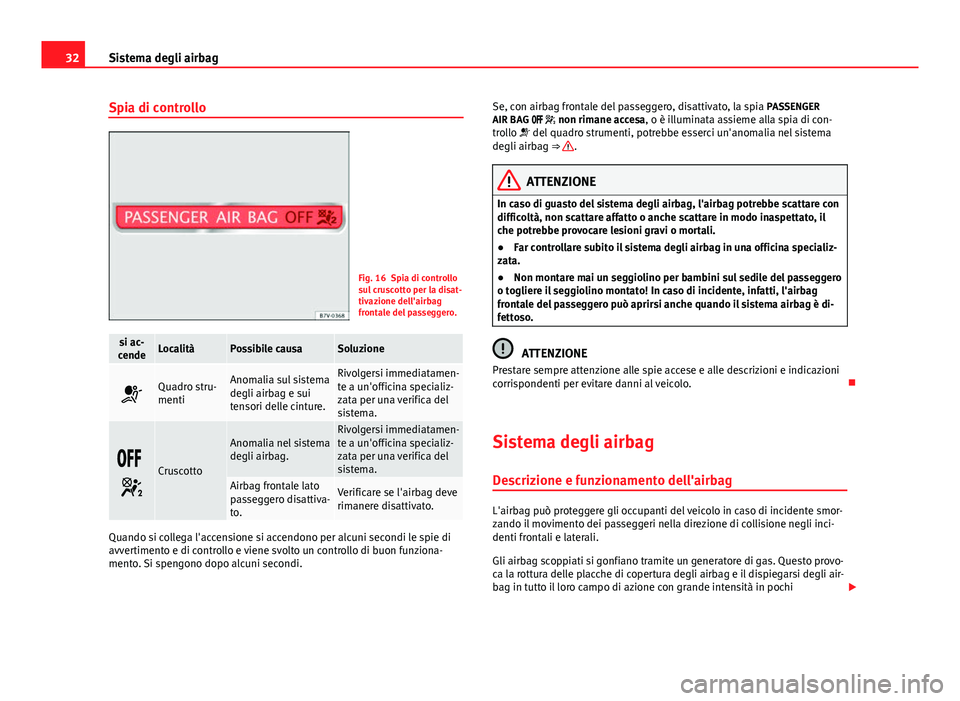

Page 34 of 401
32Sistema degli airbag
Spia di controllo
Fig. 16 Spia di controllo
sul cruscotto per la disat-
tivazione dell'airbag
frontale del passeggero.
si ac-
cendeLocalitàPossibile causaSoluzione
Quadro stru-
mentiAnomalia sul sistema
degli airbag e sui
tensori delle cinture.Rivolgersi immediatamen-
te a un'officina specializ-
zata per una verifica del
sistema.
Cruscotto
Anomalia nel sistema
degli airbag.Rivolgersi immediatamen-
te a un'officina specializ-
zata per una verifica del
sistema.
Airbag frontale lato
passeggero disattiva-
to.Verificare se l'airbag deve
rimanere disattivato.
Quando si collega l'accensione si accendono per alcuni secondi le spie di
avvertimento e di controllo e viene svolto un controllo di buon funziona-
mento. Si spengono dopo alcuni secondi. Se, con airbag frontale del passeggero, disattivato, la spia
PASSENGER
AIR BAG non rimane accesa, o è illuminata assieme alla spia di con-
trollo del quadro strumenti, potrebbe esserci un'anomalia nel sistema
degli airbag ⇒
.
ATTENZIONE
In caso di guasto del sistema degli airbag, l'airbag potrebbe scattare con
difficoltà, non scattare affatto o anche scattare in modo inaspettato, il
che potrebbe provocare lesioni gravi o mortali.
● Far controllare subito il sistema degli airbag in una officina specializ-
zata.
● Non montare mai un seggiolino per bambini sul sedile del passeggero
o togliere il seggiolino montato! In caso di incidente, infatti, l'airbag
frontale del passeggero può aprirsi anche quando il sistema airbag è di-
fettoso.
ATTENZIONE
Prestare sempre attenzione alle spie accese e alle descrizioni e indicazioni
corrispondenti per evitare danni al veicolo.
Sistema degli airbag Descrizione e funzionamento dell'airbag
L'airbag può proteggere gli occupanti del veicolo in caso di incidente smor-
zando il movimento dei passeggeri nella direzione di collisione negli inci-
denti frontali e laterali.
Gli airbag scoppiati si gonfiano tramite un generatore di gas. Questo provo-
ca la rottura delle placche di copertura degli airbag e il dispiegarsi degli air-
bag in tutto il loro campo di azione con grande intensità in pochi
Page 35 of 401

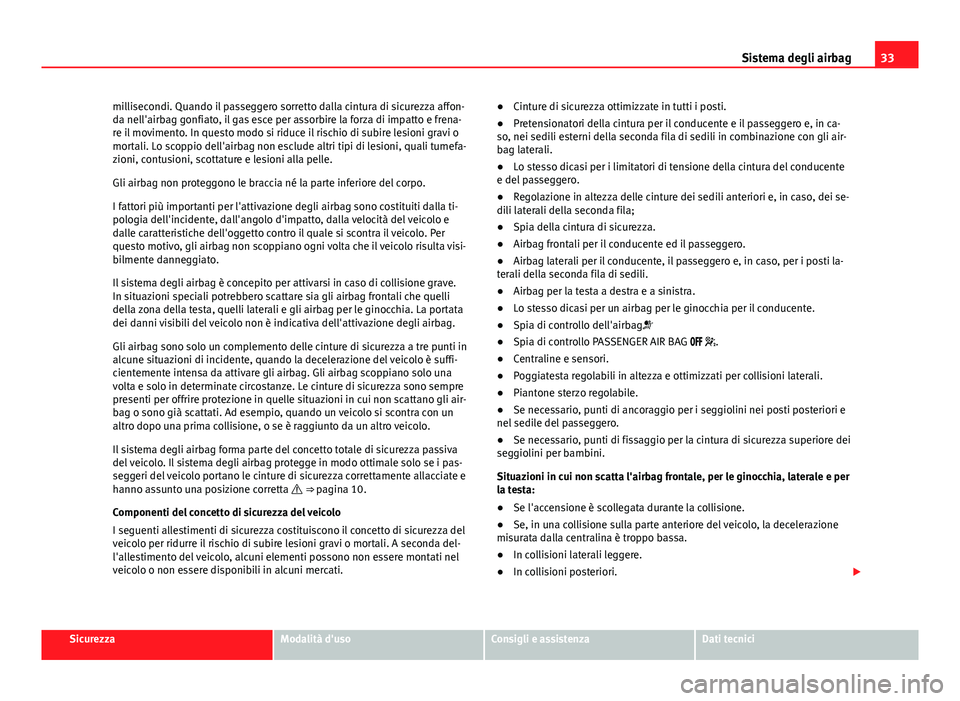

33
Sistema degli airbag
millisecondi. Quando il passeggero sorretto dalla cintura di sicurezza affon-
da nell'airbag gonfiato, il gas esce per assorbire la forza di impatto e frena-
re il movimento. In questo modo si riduce il rischio di subire lesioni gravi o
mortali. Lo scoppio dell'airbag non esclude altri tipi di lesioni, quali tumefa-
zioni, contusioni, scottature e lesioni alla pelle.
Gli airbag non proteggono le braccia né la parte inferiore del corpo.
I fattori più importanti per l'attivazione degli airbag sono costituiti dalla ti-
pologia dell'incidente, dall'angolo d'impatto, dalla velocità del veicolo e
dalle caratteristiche dell'oggetto contro il quale si scontra il veicolo. Per
questo motivo, gli airbag non scoppiano ogni volta che il veicolo risulta visi-
bilmente danneggiato.
Il sistema degli airbag è concepito per attivarsi in caso di collisione grave.
In situazioni speciali potrebbero scattare sia gli airbag frontali che quelli
della zona della testa, quelli laterali e gli airbag per le ginocchia. La portata
dei danni visibili del veicolo non è indicativa dell'attivazione degli airbag.
Gli airbag sono solo un complemento delle cinture di sicurezza a tre punti in
alcune situazioni di incidente, quando la decelerazione del veicolo è suffi-
cientemente intensa da attivare gli airbag. Gli airbag scoppiano solo una
volta e solo in determinate circostanze. Le cinture di sicurezza sono sempre
presenti per offrire protezione in quelle situazioni in cui non scattano gli air-
bag o sono già scattati. Ad esempio, quando un veicolo si scontra con un
altro dopo una prima collisione, o se è raggiunto da un altro veicolo.
Il sistema degli airbag forma parte del concetto totale di sicurezza passiva
del veicolo. Il sistema degli airbag protegge in modo ottimale solo se i pas-
seggeri del veicolo portano le cinture di sicurezza correttamente allacciate e
hanno assunto una posizione corretta ⇒ pagina 10.
Componenti del concetto di sicurezza del veicolo
I seguenti allestimenti di sicurezza costituiscono il concetto di sicurezza del
veicolo per ridurre il rischio di subire lesioni gravi o mortali. A seconda del-
l'allestimento del veicolo, alcuni elementi possono non essere montati nel
veicolo o non essere disponibili in alcuni mercati. ●
Cinture di sicurezza ottimizzate in tutti i posti.
● Pretensionatori della cintura per il conducente e il passeggero e, in ca-
so, nei sedili esterni della seconda fila di sedili in combinazione con gli air-
bag laterali.
● Lo stesso dicasi per i limitatori di tensione della cintura del conducente
e del passeggero.
● Regolazione in altezza delle cinture dei sedili anteriori e, in caso, dei se-
dili laterali della seconda fila;
● Spia della cintura di sicurezza.
● Airbag frontali per il conducente ed il passeggero.
● Airbag laterali per il conducente, il passeggero e, in caso, per i posti la-
terali della seconda fila di sedili.
● Airbag per la testa a destra e a sinistra.
● Lo stesso dicasi per un airbag per le ginocchia per il conducente.
● Spia di controllo dell'airbag
● Spia di controllo PASSENGER AIR BAG .
● Centraline e sensori.
● Poggiatesta regolabili in altezza e ottimizzati per collisioni laterali.
● Piantone sterzo regolabile.
● Se necessario, punti di ancoraggio per i seggiolini nei posti posteriori e
nel sedile del passeggero.
● Se necessario, punti di fissaggio per la cintura di sicurezza superiore dei
seggiolini per bambini.
Situazioni in cui non scatta l'airbag frontale, per le ginocchia, laterale e per
la testa:
● Se l'accensione è scollegata durante la collisione.
● Se, in una collisione sulla parte anteriore del veicolo, la decelerazione
misurata dalla centralina è troppo bassa.
● In collisioni laterali leggere.
● In collisioni posteriori.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

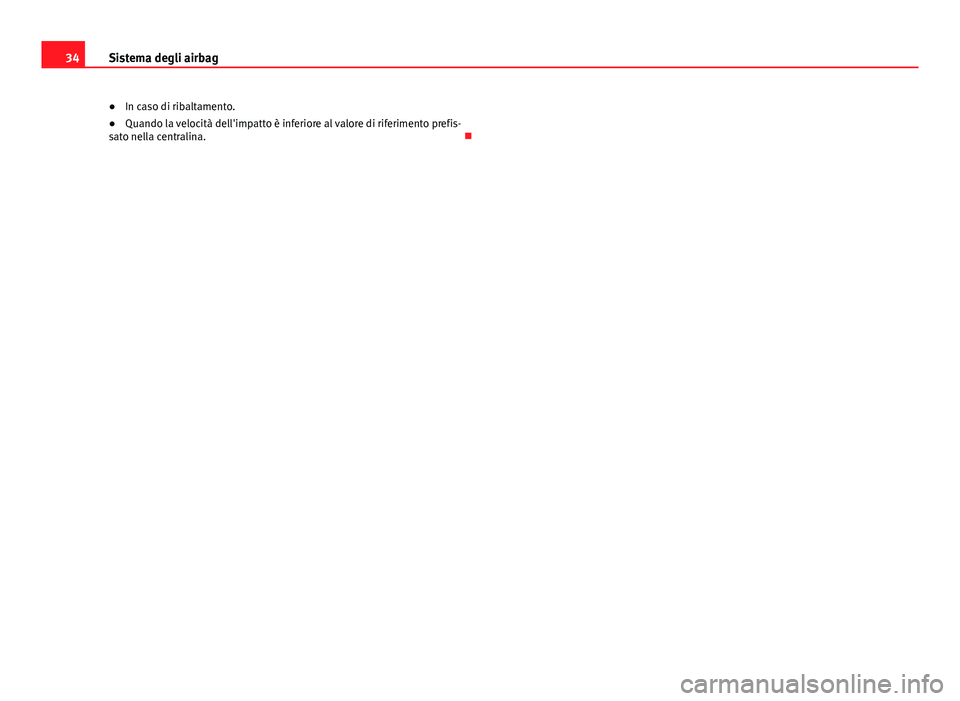

Page 36 of 401
34Sistema degli airbag
● In caso di ribaltamento.
● Quando la velocità dell'impatto è inferiore al valore di riferimento prefis-
sato nella centralina.
Page 37 of 401
35
Sistema degli airbag

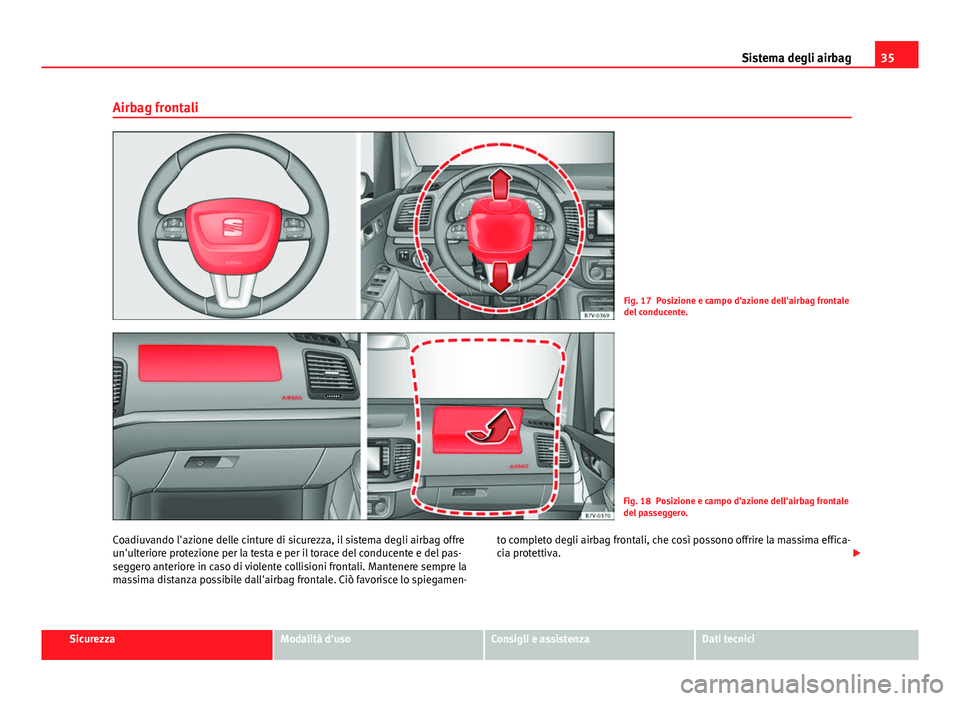

Airbag frontali
Fig. 17 Posizione e campo d'azione dell'airbag frontale
del conducente.
Fig. 18 Posizione e campo d'azione dell'airbag frontale
del passeggero.
Coadiuvando l'azione delle cinture di sicurezza, il sistema degli airbag offre
un'ulteriore protezione per la testa e per il torace del conducente e del pas-
seggero anteriore in caso di violente collisioni frontali. Mantenere sempre la
massima distanza possibile dall'airbag frontale. Ciò favorisce lo spiegamen- to completo degli airbag frontali, che così possono offrire la massima effica-
cia protettiva.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Page 38 of 401
36Sistema degli airbag
L'airbag frontale del conducente si trova all'interno del volante ⇒ fig. 17,
mentre quello del passeggero è ubicato sulla plancia portastrumenti
⇒ fig. 18. La presenza degli airbag è segnalata dalla scritta “AIRBAG”.
Gli airbag frontali una volta gonfi occupano le zone in rosso (raggio d'azio-
ne) ⇒ fig. 17. Per questo motivo, non posizionare mai o fissare oggetti in
queste zone ⇒
. I pezzi accessori montati in fabbrica restano fuori dalla
portata dell'airbag frontale del conducente e del passeggero, ad esempio,
la piastra base per il supporto del telefono cellulare.
Quando scoppia l'airbag frontale del conducente e del passeggero si apro-
no le coperture degli airbag posti rispettivamente nel volante e nel cruscot-
to ⇒ fig. 18. Le coperture degli airbag rimangono attaccate al volante o al cruscotto.
ATTENZIONE
L'apertura degli airbag ha luogo in una frazione di secondo e ad altissima
velocità.
● Mantenere sempre liberi i campi d'azione degli airbag frontali.
● Non fissare mai oggetti alle coperture, né nel campo d'azione dei mo-
duli degli airbag, ad esempio, portabevande o supporti per il telefono.
● Tra le persone che si trovano sui sedili anteriori e l'area interessata
dall'apertura degli airbag non devono trovarsi altre persone, animali od
oggetti di sorta.
● Non fissare mai alcun oggetto sul parabrezza sul lato del passeggero
sopra l'airbag frontale.
● Non collocare alcun adesivo, non coprire o alterare in altro modo la
copertura del volante né la superficie del modulo dell'airbag frontale nel
cruscotto sul lato del passeggero.
ATTENZIONE
Gli airbag frontali scoppiano davanti al volante ⇒ fig. 17 e alla plancia
portastrumenti ⇒ fig. 18.
● Durante la guida, tenere sempre il volante con entrambe le mani sul
bordo esterno: posizione delle ore 9 e delle ore 3.
● Regolare il sedile del conducente in modo tale che tra il torace del
conducente e il centro del volante ci sia una distanza di almeno 25 cm.
Se, a causa della propria costituzione fisica, non è possibile soddisfare
questi requisiti, contattare un'officina specializzata.
● Regolare il sedile del passeggero in modo che ci sia la maggior di-
stanza possibile tra il passeggero e il cruscotto.
Tipi di sistemi di airbag frontale per il passeggero
Esistono due sistemi diversi di airbag frontale per il passeggero di veicoli
SEAT:
ABCaratteristiche dell'airbag frontale
del passeggero che può essere di-
sattivato solo in una officina specia-
lizzata.Caratteristiche dell'airbag frontale
del passeggero che può essere di-
sattivato manualmente
⇒ pagina 37.
Denominazione: sistema degli air-
bag Denominazione: sistema degli air-
bag con disattivazione dell'airbag
frontale del passeggero.
Spia di controllo nel quadro
strumenti. Spia di controllo nel quadro
strumenti.

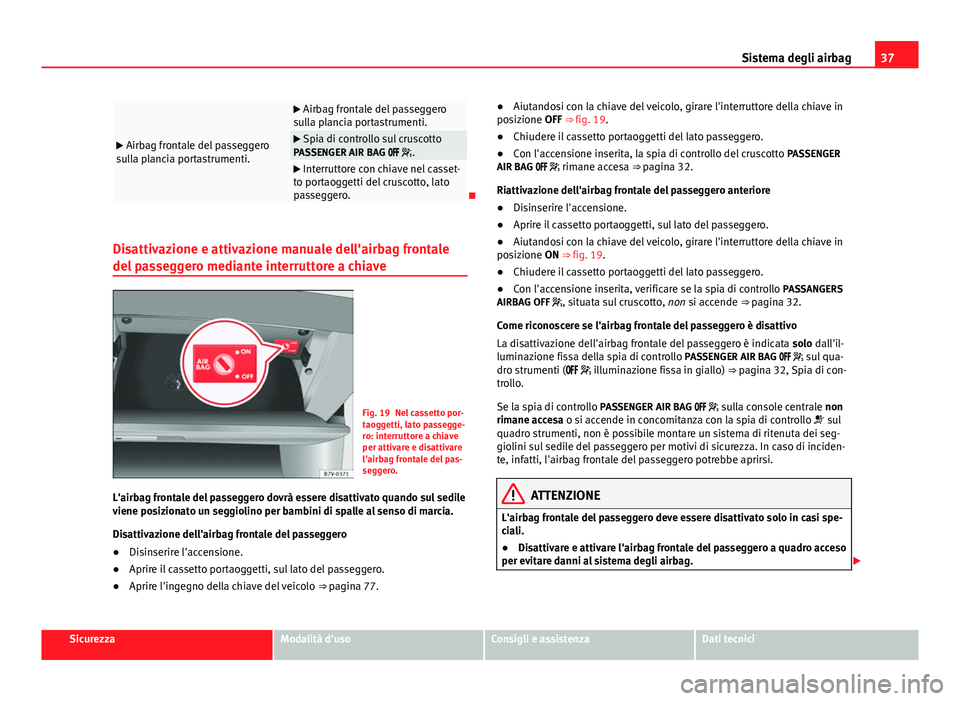

Page 39 of 401
37
Sistema degli airbag
Airbag frontale del passeggero
sulla plancia portastrumenti.
Airbag frontale del passeggero
sulla plancia portastrumenti.
Spia di controllo sul cruscotto
PASSENGER AIR BAG .
Interruttore con chiave nel casset-
to portaoggetti del cruscotto, lato
passeggero.
Disattivazione e attivazione manuale dell'airbag frontale
del passeggero mediante interruttore a chiave
Fig. 19 Nel cassetto por-
taoggetti, lato passegge-
ro: interruttore a chiave
per attivare e disattivare
l'airbag frontale del pas-
seggero.
L'airbag frontale del passeggero dovrà essere disattivato quando sul sedile
viene posizionato un seggiolino per bambini di spalle al senso di marcia.
Disattivazione dell'airbag frontale del passeggero
● Disinserire l'accensione.
● Aprire il cassetto portaoggetti, sul lato del passeggero.
● Aprire l'ingegno della chiave del veicolo ⇒ pagina 77.●
Aiutandosi con la chiave del veicolo, girare l'interruttore della chiave in
posizione OFF ⇒ fig. 19.
● Chiudere il cassetto portaoggetti del lato passeggero.
● Con l'accensione inserita, la spia di controllo del cruscotto PASSENGER
AIR BAG rimane accesa ⇒ pagina 32.
Riattivazione dell'airbag frontale del passeggero anteriore
● Disinserire l'accensione.
● Aprire il cassetto portaoggetti, sul lato del passeggero.
● Aiutandosi con la chiave del veicolo, girare l'interruttore della chiave in
posizione ON ⇒ fig. 19.
● Chiudere il cassetto portaoggetti del lato passeggero.
● Con l'accensione inserita, verificare se la spia di controllo PASSANGERS
AIRBAG OFF , situata sul cruscotto, non si accende ⇒ pagina 32.
Come riconoscere se l'airbag frontale del passeggero è disattivo
La disattivazione dell'airbag frontale del passeggero è indicata solo dall'il-
luminazione fissa della spia di controllo PASSENGER AIR BAG sul qua-
dro strumenti ( illuminazione fissa in giallo) ⇒ pagina 32, Spia di con-
trollo.
Se la spia di controllo PASSENGER AIR BAG sulla console centrale non rimane accesa o si accende in concomitanza con la spia di controllo sul
quadro strumenti, non è possibile montare un sistema di ritenuta dei seg-
giolini sul sedile del passeggero per motivi di sicurezza. In caso di inciden-
te, infatti, l'airbag frontale del passeggero potrebbe aprirsi.
ATTENZIONE
L'airbag frontale del passeggero deve essere disattivato solo in casi spe-
ciali.
● Disattivare e attivare l'airbag frontale del passeggero a quadro acceso
per evitare danni al sistema degli airbag.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

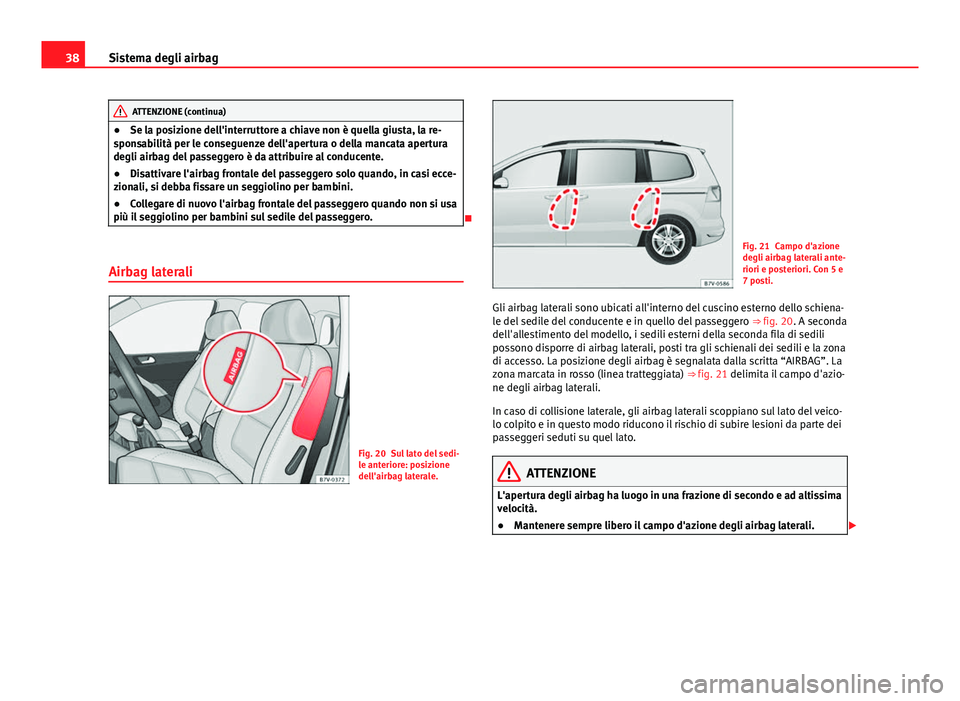

Page 40 of 401
38Sistema degli airbag
ATTENZIONE (continua)
● Se la posizione dell'interruttore a chiave non è quella giusta, la re-
sponsabilità per le conseguenze dell'apertura o della mancata apertura
degli airbag del passeggero è da attribuire al conducente.
● Disattivare l'airbag frontale del passeggero solo quando, in casi ecce-
zionali, si debba fissare un seggiolino per bambini.
● Collegare di nuovo l'airbag frontale del passeggero quando non si usa
più il seggiolino per bambini sul sedile del passeggero.
Airbag laterali
Fig. 20 Sul lato del sedi-
le anteriore: posizione
dell'airbag laterale.
Fig. 21 Campo d'azione
degli airbag laterali ante-
riori e posteriori. Con 5 e
7 posti.
Gli airbag laterali sono ubicati all'interno del cuscino esterno dello schiena-
le del sedile del conducente e in quello del passeggero ⇒ fig. 20. A seconda
dell'allestimento del modello, i sedili esterni della seconda fila di sedili
possono disporre di airbag laterali, posti tra gli schienali dei sedili e la zona
di accesso. La posizione degli airbag è segnalata dalla scritta “AIRBAG”. La
zona marcata in rosso (linea tratteggiata) ⇒ fig. 21 delimita il campo d'azio-
ne degli airbag laterali.
In caso di collisione laterale, gli airbag laterali scoppiano sul lato del veico-
lo colpito e in questo modo riducono il rischio di subire lesioni da parte dei
passeggeri seduti su quel lato.
ATTENZIONE
L'apertura degli airbag ha luogo in una frazione di secondo e ad altissima
velocità.
● Mantenere sempre libero il campo d'azione degli airbag laterali.
