Seat Alhambra 2014 Manuale del proprietario (in Italian)

49
Sicurezza dei bambini

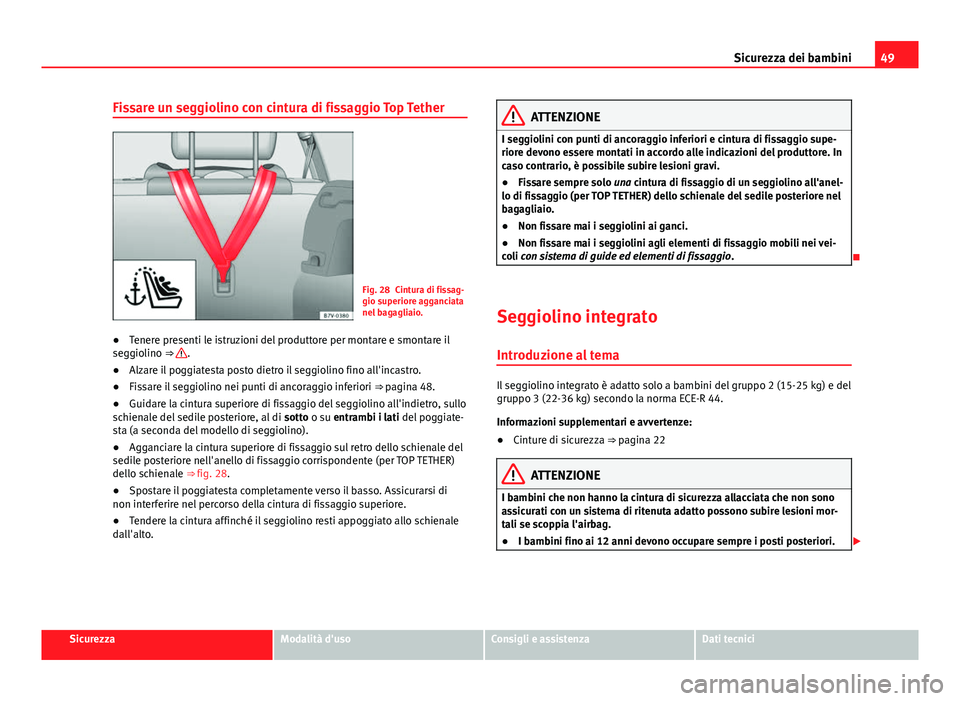

Fissare un seggiolino con cintura di fissaggio Top Tether
Fig. 28 Cintura di fissag-
gio superiore agganciata
nel bagagliaio.
● Tenere presenti le istruzioni del produttore per montare e smontare il
seggiolino ⇒ 
.
● Alzare il poggiatesta posto dietro il seggiolino fino all'incastro.
● Fissare il seggiolino nei punti di ancoraggio inferiori
⇒ pagina 48.
● Guidare la cintura superiore di fissaggio del seggiolino all'indietro, sullo
schienale del sedile posteriore, al di sotto o su entrambi i lati del poggiate-
sta (a seconda del modello di seggiolino).
● Agganciare la cintura superiore di fissaggio sul retro dello schienale del
sedile posteriore nell'anello di fissaggio corrispondente (per TOP TETHER)
dello schienale ⇒ fig. 28.
● Spostare il poggiatesta completamente verso il basso. Assicurarsi di
non interferire nel percorso della cintura di fissaggio superiore.
● Tendere la cintura affinché il seggiolino resti appoggiato allo schienale
dall'alto.
ATTENZIONE
I seggiolini con punti di ancoraggio inferiori e cintura di fissaggio supe-
riore devono essere montati in accordo alle indicazioni del produttore. In
caso contrario, è possibile subire lesioni gravi.
● Fissare sempre solo una cintura di fissaggio di un seggiolino all'anel-
lo di fissaggio (per TOP TETHER) dello schienale del sedile posteriore nel
bagagliaio.
● Non fissare mai i seggiolini ai ganci.
● Non fissare mai i seggiolini agli elementi di fissaggio mobili nei vei-
coli con sistema di guide ed elementi di fissaggio .

Seggiolino integrato Introduzione al tema
Il seggiolino integrato è adatto solo a bambini del gruppo 2 (15-25 kg) e del
gruppo 3 (22-36 kg) secondo la norma ECE-R 44.
Informazioni supplementari e avvertenze:
● Cinture di sicurezza ⇒  pagina 22
ATTENZIONE
I bambini che non hanno la cintura di sicurezza allacciata che non sono
assicurati con un sistema di ritenuta adatto possono subire lesioni mor-
tali se scoppia l'airbag.
● I bambini fino ai 12 anni devono occupare sempre i posti posteriori. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

50Sicurezza dei bambini

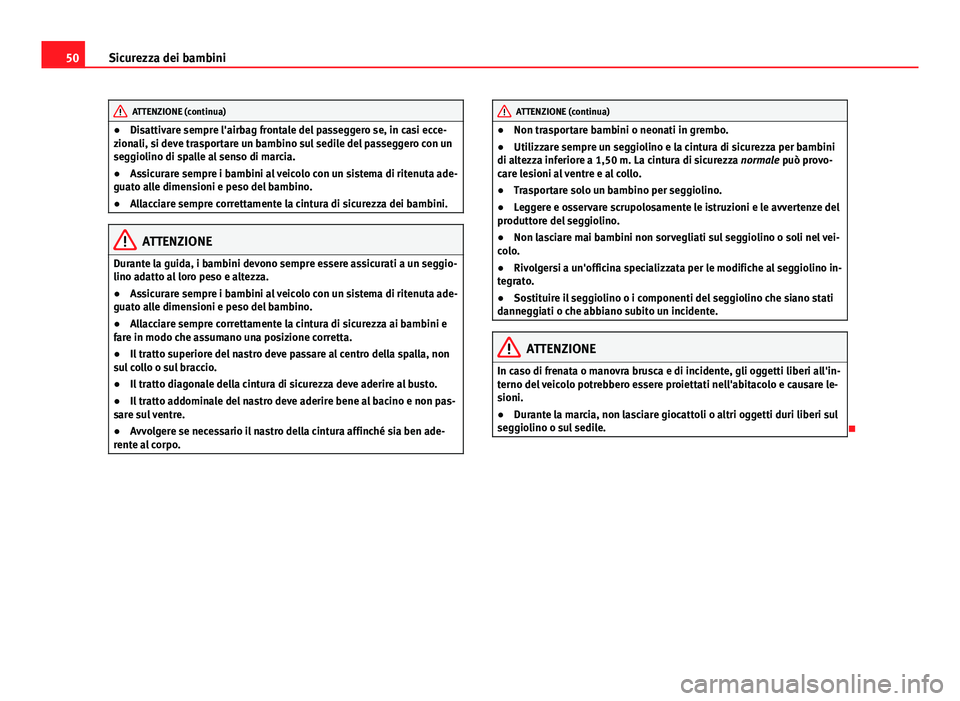

ATTENZIONE (continua)
● Disattivare sempre l'airbag frontale del passeggero se, in casi ecce-
zionali, si deve trasportare un bambino sul sedile del passeggero con un
seggiolino di spalle al senso di marcia.
● Assicurare sempre i bambini al veicolo con un sistema di ritenuta ade-
guato alle dimensioni e peso del bambino.
● Allacciare sempre correttamente la cintura di sicurezza dei bambini.
ATTENZIONE
Durante la guida, i bambini devono sempre essere assicurati a un seggio-
lino adatto al loro peso e altezza.
● Assicurare sempre i bambini al veicolo con un sistema di ritenuta ade-
guato alle dimensioni e peso del bambino.
● Allacciare sempre correttamente la cintura di sicurezza ai bambini e
fare in modo che assumano una posizione corretta.
● Il tratto superiore del nastro deve passare al centro della spalla, non
sul collo o sul braccio.
● Il tratto diagonale della cintura di sicurezza deve aderire al busto.
● Il tratto addominale del nastro deve aderire bene al bacino e non pas-
sare sul ventre.
● Avvolgere se necessario il nastro della cintura affinché sia ben ade-
rente al corpo.
ATTENZIONE (continua)
● Non trasportare bambini o neonati in grembo.
● Utilizzare sempre un seggiolino e la cintura di sicurezza per bambini
di altezza inferiore a 1,50 m. La cintura di sicurezza normale può provo-
care lesioni al ventre e al collo.
● Trasportare solo un bambino per seggiolino.
● Leggere e osservare scrupolosamente le istruzioni e le avvertenze del
produttore del seggiolino.
● Non lasciare mai bambini non sorvegliati sul seggiolino o soli nel vei-
colo.
● Rivolgersi a un'officina specializzata per le modifiche al seggiolino in-
tegrato.
● Sostituire il seggiolino o i componenti del seggiolino che siano stati
danneggiati o che abbiano subito un incidente.
ATTENZIONE
In caso di frenata o manovra brusca e di incidente, gli oggetti liberi all'in-
terno del veicolo potrebbero essere proiettati nell'abitacolo e causare le-
sioni.
● Durante la marcia, non lasciare giocattoli o altri oggetti duri liberi sul
seggiolino o sul sedile.


51
Sicurezza dei bambini

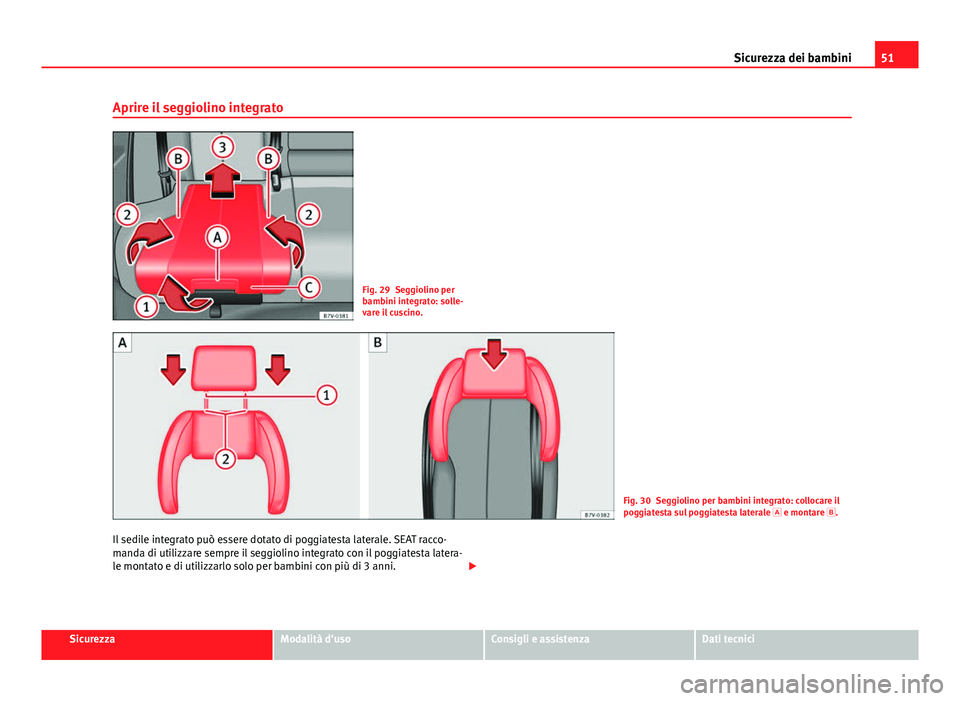

Aprire il seggiolino integrato
Fig. 29 Seggiolino per
bambini integrato: solle-
vare il cuscino.
Fig. 30 Seggiolino per bambini integrato: collocare il
poggiatesta sul poggiatesta laterale  e montare
.
Il sedile integrato può essere dotato di poggiatesta laterale. SEAT racco-
manda di utilizzare sempre il seggiolino integrato con il poggiatesta latera-
le montato e di utilizzarlo solo per bambini con più di 3 anni. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

52Sicurezza dei bambini

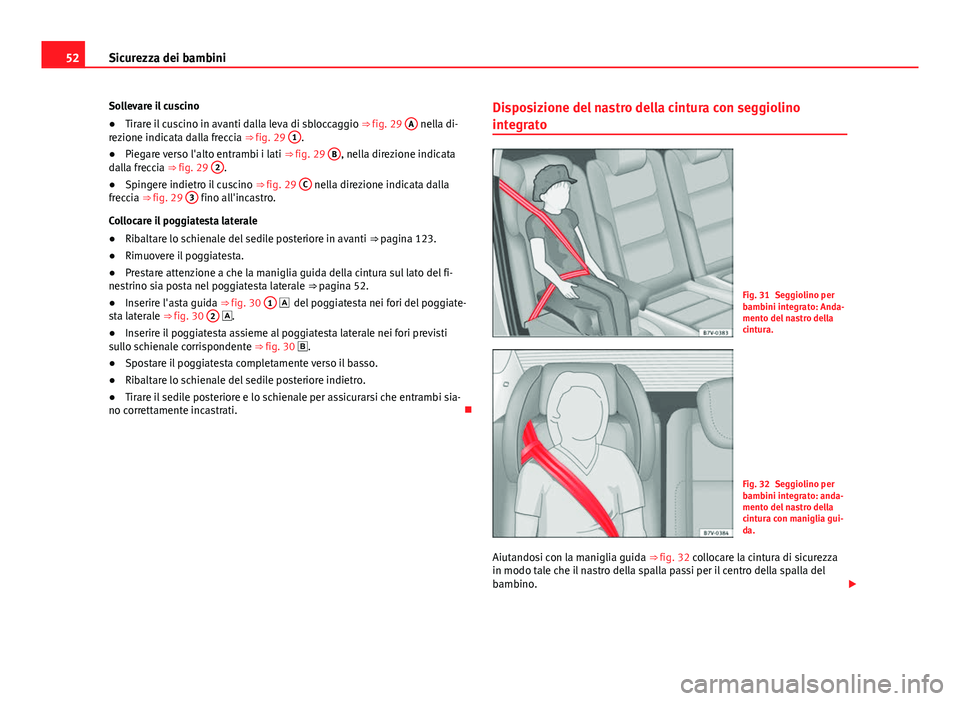

Sollevare il cuscino
● Tirare il cuscino in avanti dalla leva di sbloccaggio ⇒ fig. 29 A
nella di-
rezione indicata dalla freccia ⇒ fig. 29 1.
● Piegare verso l'alto entrambi i lati ⇒ fig. 29 B, nella direzione indicata
dalla freccia ⇒ fig. 29 2.
● Spingere indietro il cuscino ⇒ fig. 29 C nella direzione indicata dalla
freccia ⇒ fig. 29 3 fino all'incastro.
Collocare il poggiatesta laterale
● Ribaltare lo schienale del sedile posteriore in avanti ⇒ pagina 123.
● Rimuovere il poggiatesta.
● Prestare attenzione a che la maniglia guida della cintura sul lato del fi-
nestrino sia posta nel poggiatesta laterale ⇒ pagina 52.
● Inserire l'asta guida ⇒ fig. 30 1

del poggiatesta nei fori del poggiate-
sta laterale ⇒ fig. 30 2 
.
● Inserire il poggiatesta assieme al poggiatesta laterale nei fori previsti
sullo schienale corrispondente ⇒ fig. 30  .
● Spostare il poggiatesta completamente verso il basso.
● Ribaltare lo schienale del sedile posteriore indietro.
● Tirare il sedile posteriore e lo schienale per assicurarsi che entrambi sia-
no correttamente incastrati. Disposizione del nastro della cintura con seggiolino
integrato
Fig. 31 Seggiolino per
bambini integrato: Anda-
mento del nastro della
cintura.
Fig. 32 Seggiolino per
bambini integrato: anda-
mento del nastro della
cintura con maniglia gui-
da.
Aiutandosi con la maniglia guida ⇒ fig. 32 collocare la cintura di sicurezza
in modo tale che il nastro della spalla passi per il centro della spalla del
bambino. 

53
Sicurezza dei bambini
Maniglia guida della cintura.
● Fissare la maniglia guida nel poggiatesta laterale dal lato del finestrino.
La maniglia guida va fissata con un pulsante.
● Aprire il pulsante superiore della maniglia guida della cintura e far pas-
sare il nastro della cintura sotto il poggiatesta laterale e attraverso la mani-
glia guida.
● Richiudere il pulsante.
Andamento del nastro della cintura di sicurezza
● Guidare la cintura di sicurezza automatica a tre punti sotto il poggiate-
sta laterale.
● Tirare la linguetta della cintura e posizionare il nastro su petto e bacino.
● Inserire la linguetta della cintura nel blocchetto d'arresto del sedile cor-
rispondente facendole effettuare lo scatto d'innesto.
● Tirare la cintura per verificare che la linguetta si sia incastrata bene nella
chiusura.
ATTENZIONE
La cintura di sicurezza offre una protezione ottimale da lesioni gravi o
mortali solo quando è ben allacciata.
● Allacciare sempre correttamente la cintura di sicurezza ai bambini e
fare in modo che assumano una posizione corretta.
● Il nastro diagonale della cintura deve passare al centro della spalla.
● Posizionare la cintura in modo che sia piatta e aderente al corpo.
● Avvolgere il nastro della cintura affinché sia ben aderente al corpo.
● Il tratto addominale del nastro della cintura deve passare sempre sul
bacino e mai sull'addome.
● Trasportare solo un bambino per seggiolino.
 Smontare il seggiolino
Fig. 33 Seggiolino per
bambini integrato: ab-
bassare il cuscino.
Abbassare il cuscino
● Tirare il cuscino in avanti dalla leva di sbloccaggio
⇒ fig. 33 A
nella di-
rezione indicata dalla freccia 1.
● Spingere il cuscino verso il basso dalla zona centrale B nella direzione
indicata dalla freccia 2 per incastrarlo in modo sicuro
⇒ . I supporti late-
rali si piegano automaticamente.
Togliere il poggiatesta laterale
● Aprire la maniglia guida della cintura.
● Accompagnare la cintura con la mano per avvolgere il nastro più facil-
mente e non danneggiare i rivestimenti.
● Spostare il poggiatesta completamente verso l'alto .
● Ribaltare lo schienale del sedile posteriore in avanti
⇒ pagina 123.
● Smontare il poggiatesta assieme all'appoggiatesta laterale.
● Smontare il poggiatesta del poggiatesta laterale tirandolo.
● Montare i poggiatesta. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

54Sicurezza dei bambini

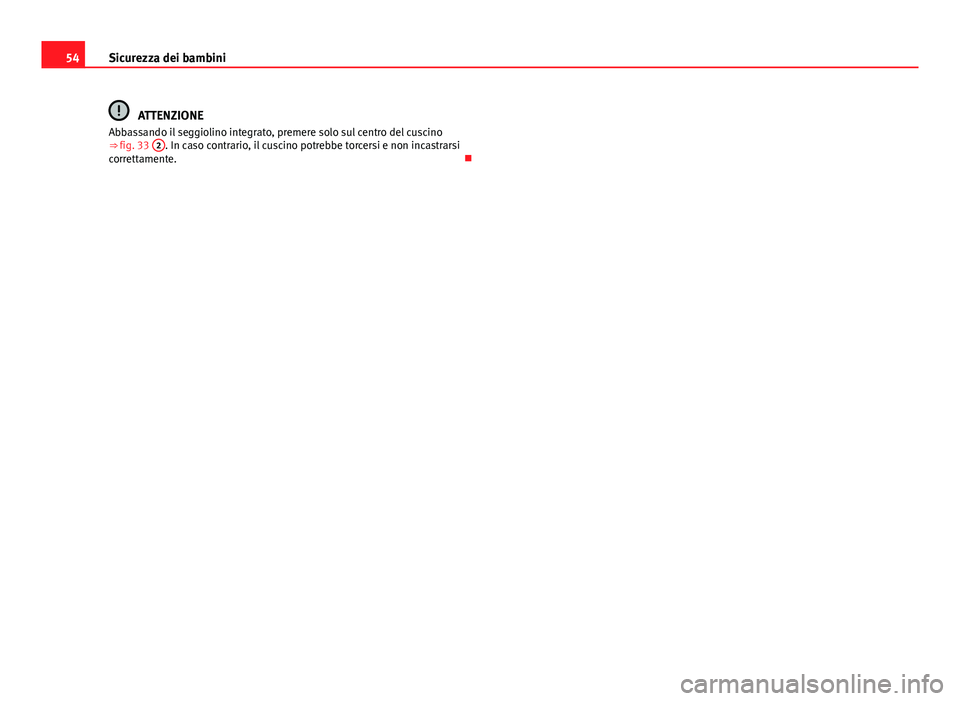

ATTENZIONE
Abbassando il seggiolino integrato, premere solo sul centro del cuscino
⇒  fig. 33 2
. In caso contrario, il cuscino potrebbe torcersi e non incastrarsi
correttamente. 

55
Sicurezza dei bambini
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

56Strumentazione
Fig. 34 Cruscotto

57
Strumentazione

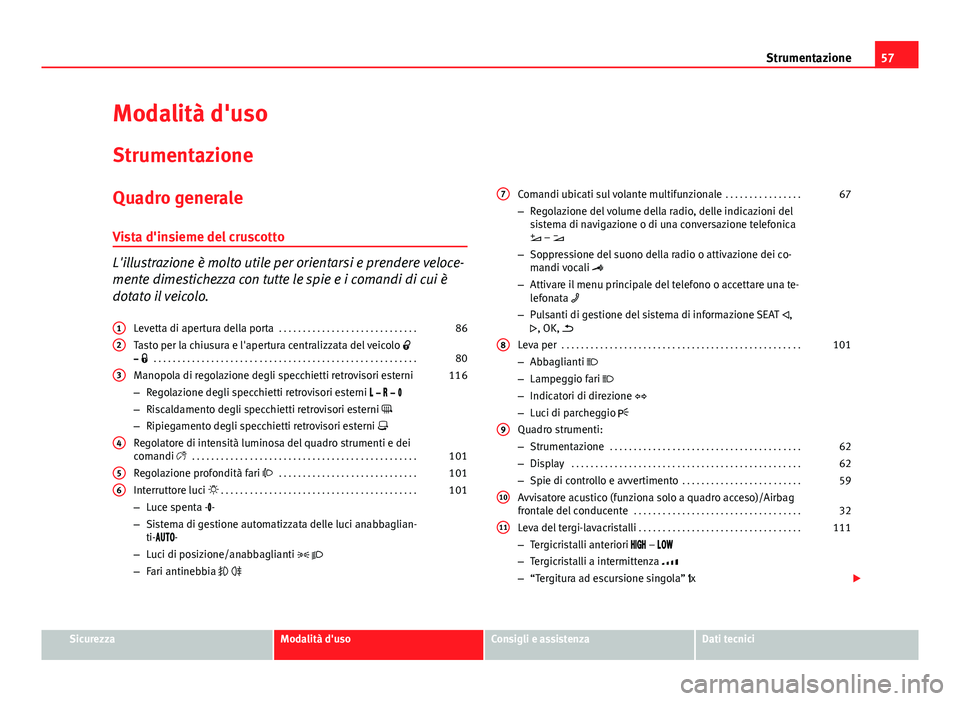

Modalità d'uso Strumentazione
Quadro generale Vista d'insieme del cruscotto
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo. Levetta di apertura della porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Tasto per la chiusura e l'apertura centralizzata del veicolo 
  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Manopola di regolazione degli specchietti retrovisori esterni 116
– Regolazione degli specchietti retrovisori esterni     
– Riscaldamento degli specchietti retrovisori esterni 
– Ripiegamento degli specchietti retrovisori esterni 
Regolatore di intensità luminosa del quadro strumenti e dei
comandi  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Regolazione profondità fari  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Interruttore luci  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
– Luce spenta --
– Sistema di gestione automatizzata delle luci anabbaglian-
ti--
– Luci di posizione/anabbaglianti  
– Fari antinebbia  
1
2
3
4
56
Comandi ubicati sul volante multifunzionale
. . . . . . . . . . . . . . . .67
– Regolazione del volume della radio, delle indicazioni del
sistema di navigazione o di una conversazione telefonica
 – 
– Soppressione del suono della radio o attivazione dei co-
mandi vocali 
– Attivare il menu principale del telefono o accettare una te-
lefonata 
– Pulsanti di gestione del sistema di informazione SEAT ,
, OK, 
Leva per . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
– Abbaglianti 
– Lampeggio fari 
– Indicatori di direzione 
– Luci di parcheggio 
Quadro strumenti:
– Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
– Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
– Spie di controllo e avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . 59
Avvisatore acustico (funziona solo a quadro acceso)/Airbag
frontale del conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Leva del tergi-lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
– Tergicristalli anteriori  – 
– Tergicristalli a intermittenza 
– “Tergitura ad escursione singola” x 
7
8
9
10
11
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

58Strumentazione

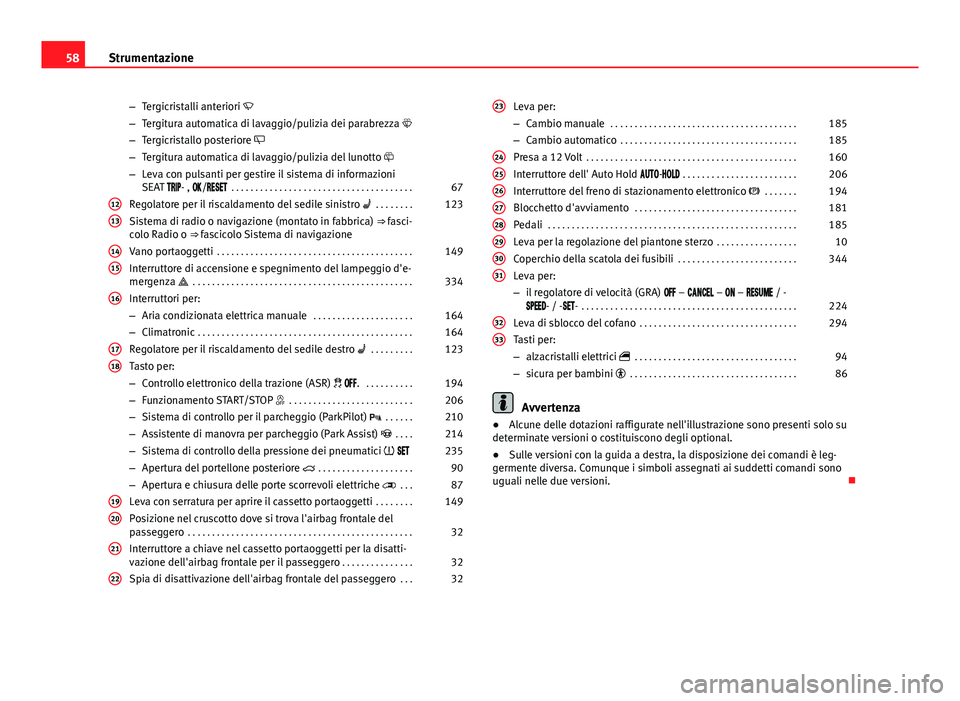

–Tergicristalli anteriori 
– Tergitura automatica di lavaggio/pulizia dei parabrezza 
– Tergicristallo posteriore 
– Tergitura automatica di lavaggio/pulizia del lunotto 
– Leva con pulsanti per gestire il sistema di informazioni
SEAT  - , / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Regolatore per il riscaldamento del sedile sinistro  . . . . . . . . 123
Sistema di radio o navigazione (montato in fabbrica) ⇒  fasci-
colo Radio o ⇒  fascicolo Sistema di navigazione
Vano portaoggetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Interruttore di accensione e spegnimento del lampeggio d'e-
mergenza  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334
Interruttori per:
– Aria condizionata elettrica manuale . . . . . . . . . . . . . . . . . . . . .164
– Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Regolatore per il riscaldamento del sedile destro  . . . . . . . . . 123
Tasto per:
– Controllo elettronico della trazione (ASR)  . . . . . . . . . . .194
– Funzionamento START/STOP  . . . . . . . . . . . . . . . . . . . . . . . . . . 206
– Sistema di controllo per il parcheggio (ParkPilot)  . . . . . .210
– Assistente di manovra per parcheggio (Park Assist)  . . . . 214
– Sistema di controllo della pressione dei pneumatici   235
– Apertura del portellone posteriore  . . . . . . . . . . . . . . . . . . . . 90
– Apertura e chiusura delle porte scorrevoli elettriche  . . .87
Leva con serratura per aprire il cassetto portaoggetti . . . . . . . .149
Posizione nel cruscotto dove si trova l'airbag frontale del
passeggero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Interruttore a chiave nel cassetto portaoggetti per la disatti-
vazione dell'airbag frontale per il passeggero . . . . . . . . . . . . . . .32
Spia di disattivazione dell'airbag frontale del passeggero . . .32
12
13
1415
16
1718
1920
21
22
Leva per:
–
Cambio manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
– Cambio automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Presa a 12 Volt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Interruttore dell' Auto Hold - . . . . . . . . . . . . . . . . . . . . . . . .206
Interruttore del freno di stazionamento elettronico  . . . . . . . 194
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Pedali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Leva per la regolazione del piantone sterzo . . . . . . . . . . . . . . . . .10
Coperchio della scatola dei fusibili . . . . . . . . . . . . . . . . . . . . . . . . .344
Leva per:
– il regolatore di velocità (GRA)  –  –  –  / -
- / -- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
Leva di sblocco del cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294
Tasti per:
– alzacristalli elettrici  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
– sicura per bambini  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Avvertenza
● Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
● Sulle versioni con la guida a destra, la disposizione dei comandi è leg-
germente diversa. Comunque i simboli assegnati ai suddetti comandi sono
uguali nelle due versioni. 
23
2425262728293031
3233
