Poradnik

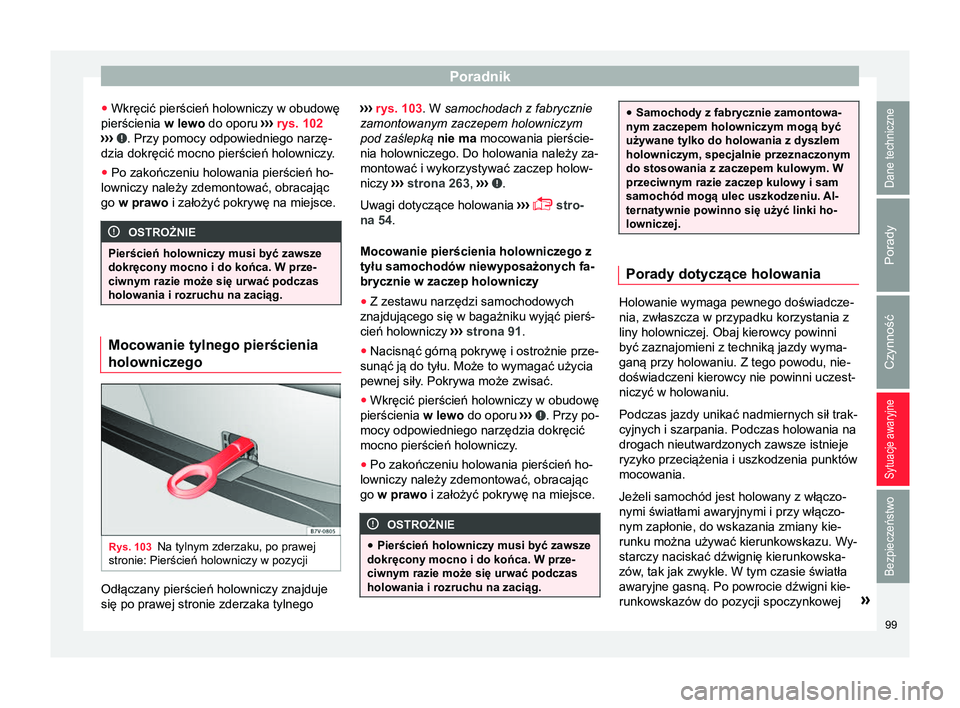

● Wkręcić pierścień holowniczy w obudowę
pierścienia w lewo do oporu ›››
rys. 102
››› . Przy pomocy odpowiedniego narzę-
dzia dokręcić mocno pierścień holowniczy.
● Po zakończeniu holowania pierścień ho-
lowniczy należy zdemontować, obracając
go w prawo

i założyć pokrywę na miejsce. OSTROŻNIE
Pierścień holowniczy musi być zawsze
dokręcony mocno i do końca. W prze-
ciwnym razie może się urwać podczas
holowania i rozruchu na zaciąg. Mocowanie tylnego pierścienia
holowniczego
Rys. 103
Na tylnym zderzaku, po prawej
stronie: Pierścień holowniczy w pozycji Odłączany pierścień holowniczy znajduje
się po prawej stronie zderzaka tylnego ›››
rys. 103. W samochodach z fabrycznie
zamontowanym zaczepem holowniczym
pod zaślepką nie ma mocowania pierście-
nia holowniczego. Do holowania należy za-
montować i wykorzystywać zaczep holow-
niczy ›››

strona 263 , ››› .
Uwagi dotyczące holowania ›››

 stro-
na 54.
Mocowanie pierścienia holowniczego z
tyłu samochodów niewyposażonych fa-
brycznie w zaczep holowniczy
● Z zestawu narzędzi samochodowych
znajdującego się w bagażniku wyjąć pierś-
cień holowniczy ›››

strona 91.
● Nacisnąć górną pokrywę i ostrożnie prze-
sunąć ją do tyłu. Może to wymagać użycia
pewnej siły. Pokrywa może zwisać.
● Wkręcić pierścień holowniczy w obudowę
pierścienia w lewo do oporu ›››

. Przy po-
mocy odpowiedniego narzędzia dokręcić
mocno pierścień holowniczy.
● Po zakończeniu holowania pierścień ho-
lowniczy należy zdemontować, obracając
go w prawo
i założyć pokrywę na miejsce. OSTROŻNIE
● Pierścień holowniczy musi być zawsze
dokręcony mocno i do końca. W prze-
ciwnym razie może się urwać podczas
holowania i rozruchu na zaciąg. ●
Samochody z fabrycznie zamontowa-
nym zaczepem holowniczym mogą być
używane tylko do holowania z dyszlem
holowniczym, specjalnie przeznaczonym
do stosowania z zaczepem kulowym. W
przeciwnym razie zaczep kulowy i sam
samochód mogą ulec uszkodzeniu. Al-
ternatywnie powinno się użyć linki ho-
lowniczej. Porady dotyczące holowania
Holowanie wymaga pewnego doświadcze-
nia, zwłaszcza w przypadku korzystania z
liny holowniczej. Obaj kierowcy powinni
być zaznajomieni z techniką jazdy wyma-
ganą przy holowaniu. Z tego powodu, nie-
doświadczeni kierowcy nie powinni uczest-
niczyć w holowaniu.
Podczas jazdy unikać nadmiernych sił trak-
cyjnych i szarpania. Podczas holowania na
drogach nieutwardzonych zawsze istnieje
ryzyko przeciążenia i uszkodzenia punktów
mocowania.
Jeżeli samochód jest holowany z włączo-
nymi światłami awaryjnymi i przy włączo-
nym zapłonie, do wskazania zmiany kie-
runku można używać kierunkowskazu. Wy-
starczy naciskać dźwignię kierunkowska-
zów
, tak jak zwykle. W tym czasie światła
awaryjne gasną. Po powrocie dźwigni kie-
runkowskazów do pozycji spoczynkowej »
99
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Sytuacje awaryjne

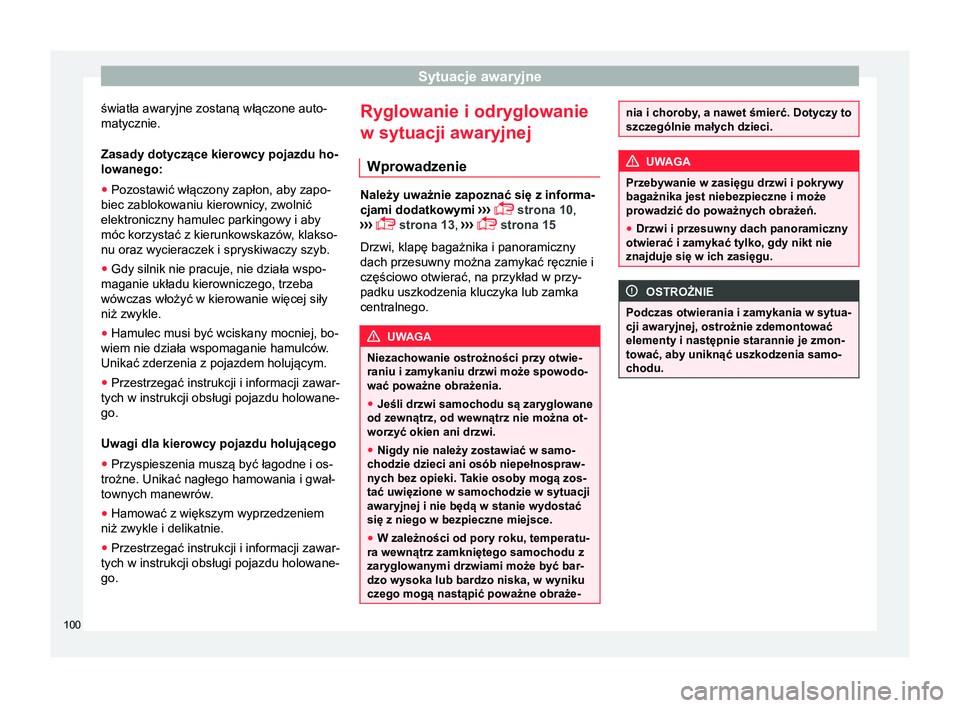

światła awaryjne zostaną włączone auto-
matycznie.
Zasady dotyczące kierowcy pojazdu ho-
lowanego:
● Pozostawić włączony zapłon, aby zapo-
biec zablokowaniu kierownicy, zwolnić
elektroniczny hamulec parkingowy i aby
móc korzystać z kierunkowskazów , klakso-
nu oraz wycieraczek i spryskiwaczy szyb.
● Gdy silnik nie pracuje, nie działa wspo-
maganie układu kierowniczego, trzeba
wówczas włożyć w kierowanie więcej siły
niż zwykle.
● Hamulec musi być wciskany mocniej, bo-
wiem nie działa wspomaganie hamulców
.
Unikać zderzenia z pojazdem holującym.
● Przestrzegać instrukcji i informacji zawar-
tych w instrukcji obsługi pojazdu holowane-
go.
Uwagi dla kierowcy pojazdu holującego
● Przyspieszenia muszą być łagodne i os-
trożne. Unikać nagłego hamowania i gwał-
townych manewrów.
● Hamować z większym wyprzedzeniem
niż zwykle i delikatnie.
● Przestrzegać instrukcji i informacji zawar-
tych w instrukcji obsługi pojazdu holowane-
go. Ryglowanie i odryglowanie
w sytuacji awaryjnej
Wprowadzenie Należy uważnie zapoznać się z informa-
cjami dodatkowymi
›››
 strona 10,
›››  strona 13,
›››
 strona 15
Drzwi, klapę bagażnika i panoramiczny
dach przesuwny można zamykać ręcznie i
częściowo otwierać, na przykład w przy-
padku uszkodzenia kluczyka lub zamka
centralnego. UWAGA
Niezachowanie ostrożności przy otwie-
raniu i zamykaniu drzwi może spowodo-
wać poważne obrażenia.
● Jeśli drzwi samochodu są zaryglowane
od zewnątrz, od wewnątrz nie można ot-
worzyć okien ani drzwi.
● Nigdy nie należy zostawiać w samo-
chodzie dzieci ani osób niepełnospraw-
nych bez opieki. Takie osoby mogą zos-
tać uwięzione w samochodzie w sytuacji
awaryjnej i nie będą w stanie wydostać
się z niego w bezpieczne miejsce.
● W zależności od pory roku, temperatu-
ra wewnątrz zamkniętego samochodu z
zaryglowanymi drzwiami może być bar-
dzo wysoka lub bardzo niska, w wyniku
czego mogą nastąpić poważne obraże- nia i choroby, a nawet śmierć. Dotyczy to
szczególnie małych dzieci.
UWAGA
Przebywanie w zasięgu drzwi i pokrywy
bagażnika jest niebezpieczne i może
prowadzić do poważnych obrażeń.
● Drzwi i przesuwny dach panoramiczny
otwierać i zamykać tylko, gdy nikt nie
znajduje się w ich zasięgu. OSTROŻNIE
Podczas otwierania i zamykania w sytua-
cji awaryjnej, ostrożnie zdemontować
elementy i następnie starannie je zmon-
tować, aby uniknąć uszkodzenia samo-
chodu. 100

Bezpieczniki i żarówki
Bezpieczniki i żarówki Bezpieczniki Bezpieczniki samochodowe Należy uważnie zapoznać się z informa-
cjami dodatkowymi
›››
 strona 45
Ze względu na ciągłą modernizację samo-
chodów, przypisania bezpieczników do wy-
posażenia i zastosowanie tego samego
bezpiecznika do rożnych elementów wypo-
sażenia elektrycznego, w momencie druku
niniejszej instrukcji niemożliwe jest podanie
aktualnego zestawienia bezpieczników po-
szczególnych elementów wyposażenia
elektrycznego. Szczegółowe informacje na
temat bezpieczników można uzyskać w
centrum serwisowym.
Jeden bezpiecznik może być przypisany do
różnych elementów wyposażenia elektrycz-
nego. Podobnie, jeden element wyposaże-
nia elektrycznego może być zabezpieczony
przez kilka bezpieczników.
Bezpieczniki należy wymieniać jedynie,
gdy przyczyna problemu została zlikwido-
wana. Jeśli nowo wstawiony bezpiecznik
przepala się po krótkim czasie, trzeba moż-
liwie najszybciej sprawdzić instalację elek-
tryczną w specjalistycznym warsztacie. UWAGA
Wysokie napięcie instalacji elektrycznej
może spowodować poważne porażenia
prądem elektrycznym, powodując opa-
rzenia, a nawet stanowić zagrożenie ży-
cia!
● Nigdy nie dotykać przewodów elek-
trycznych układu zapłonowego.
● Zachować ostrożność, aby nie dopro-
wadzić do zwarcia w instalacji elektrycz-
nej. UWAGA
Używanie nieodpowiednich bezpieczni-
ków, naprawa bezpieczników lub most-
kowanie obwodu prądowego bez bez-
pieczników może spowodować pożar i
poważne obrażenia.
● Nie używać bezpiecznika o większej
wartości. Bezpiecznik wymienić wyłącz-
nie na bezpiecznik o takim samym am-
perażu (ten sam kolor i oznakowania)
oraz wielkości.
● Nie naprawiać bezpieczników .
● Nie zastępować bezpiecznika metalo-
wą blaszką, zszywką ani podobnym
przedmiotem. OSTROŻNIE
● Aby uniknąć uszkodzenia instalacji
elektrycznej samochodu, przed wymianą
bezpiecznika wyłączyć zapłon, światła i wszystkie elementy wyposażenia elek-
trycznego oraz wyjąć kluczyk ze stacyj-
ki.
● Wymiana bezpiecznika na bezpiecznik
o wyższym amperażu może doprowadzić
do uszkodzenia innych części instalacji
elektrycznej.
● Zabezpieczyć otwarte skrzynki bez-
piecznikowe, aby pył lub wilgoć nie do-
stały się do środka, powodując uszko-
dzenie układu elektrycznego.
● Zawsze ostrożnie zdejmować pokrywy
skrzynek bezpiecznikowych i zakładać je
poprawnie, aby uniknąć problemów z sa-
mochodem.
● Zabezpieczyć otwarte skrzynki bez-
piecznikowe, aby pył lub wilgoć nie do-
stały się do środka. Zabrudzenie lub wil-
goć w skrzynkach bezpiecznikowych
może spowodować uszkodzenie instala-
cji elektrycznej. Informacja
● W samochodzie jest więcej bezpieczni-
ków niż podano w niniejszym rozdziale.
Wymiana tych bezpieczników powinna
się odbywać wyłącznie w serwisie.
● Jeden element może mieć kilka bez-
pieczników.
● Jeden bezpiecznik może też obejmo-
wać kilka elementów. 101
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Sytuacje awaryjne

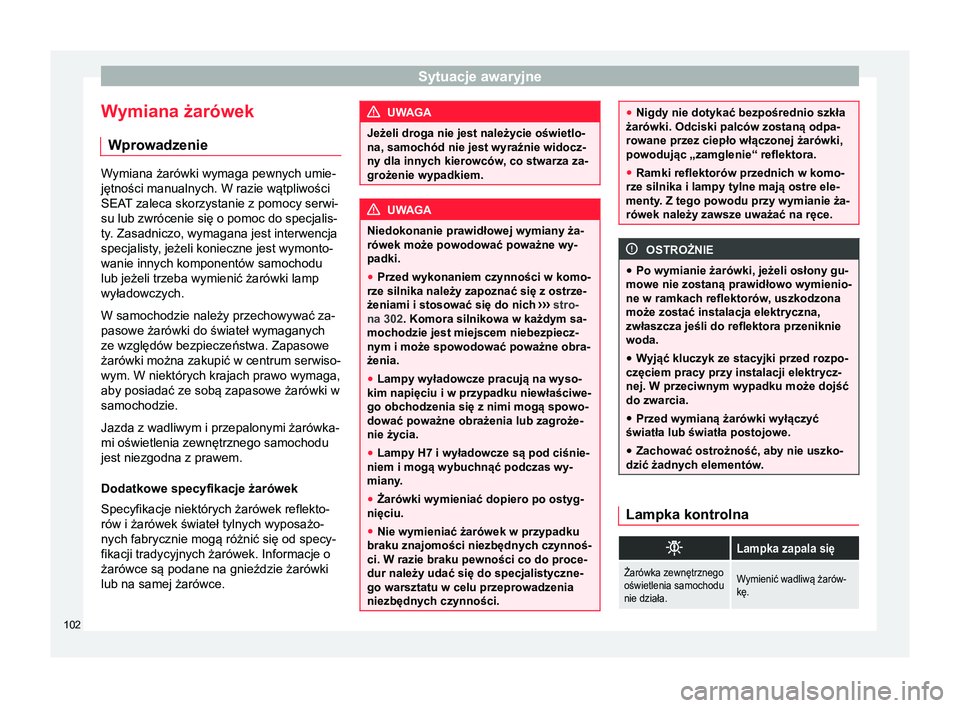

Wymiana żarówek Wprowadzenie Wymiana żarówki wymaga pewnych umie-
jętności manualnych. W razie wątpliwości
SEAT zaleca skorzystanie z pomocy serwi-
su lub zwrócenie się o pomoc do specjalis-
ty
. Zasadniczo, wymagana jest interwencja
specjalisty, jeżeli konieczne jest wymonto-
wanie innych komponentów samochodu
lub jeżeli trzeba wymienić żarówki lamp
wyładowczych.
W samochodzie należy przechowywać za-
pasowe żarówki do świateł wymaganych
ze względów bezpieczeństwa. Zapasowe
żarówki można zakupić w centrum serwiso-
wym. W niektórych krajach prawo wymaga,
aby posiadać ze sobą zapasowe żarówki w
samochodzie.
Jazda z wadliwym i przepalonymi żarówka-
mi oświetlenia zewnętrznego samochodu
jest niezgodna z prawem.
Dodatkowe specyfikacje żarówek
Specyfikacje niektórych żarówek reflekto-
rów i żarówek świateł tylnych wyposażo-
nych fabrycznie mogą różnić się od specy-
fikacji tradycyjnych żarówek. Informacje o
żarówce są podane na gnieździe żarówki
lub na samej żarówce. UWAGA
Jeżeli droga nie jest należycie oświetlo-
na, samochód nie jest wyraźnie widocz-
ny dla innych kierowców, co stwarza za-
grożenie wypadkiem. UWAGA
Niedokonanie prawidłowej wymiany ża-
rówek może powodować poważne wy-
padki.
● Przed wykonaniem czynności w komo-
rze silnika należy zapoznać się z ostrze-
żeniami i stosować się do nich ›››

stro-
na 302. Komora silnikowa w każdym sa-
mochodzie jest miejscem niebezpiecz-
nym i może spowodować poważne obra-
żenia.
● Lampy wyładowcze pracują na wyso-
kim napięciu i w przypadku niewłaściwe-
go obchodzenia się z nimi mogą spowo-
dować poważne obrażenia lub zagroże-
nie życia.
● Lampy H7 i wyładowcze są pod ciśnie-
niem i mogą wybuchnąć podczas wy-
miany.
● Żarówki wymieniać dopiero po ostyg-
nięciu.
● Nie wymieniać żarówek w przypadku
braku znajomości niezbędnych czynnoś-
ci. W razie braku pewności co do proce-
dur należy udać się do specjalistyczne-
go warsztatu w celu przeprowadzenia
niezbędnych czynności. ●
Nigdy nie dotykać bezpośrednio szkła
żarówki. Odciski palców zostaną odpa-
rowane przez ciepło włączonej żarówki,
powodując „zamglenie“ reflektora.
● Ramki reflektorów przednich w komo-
rze silnika i lampy tylne mają ostre ele-
menty. Z tego powodu przy wymianie ża- rówek należy zawsze uważać na ręce. OSTROŻNIE
● Po wymianie żarówki, jeżeli osłony gu-
mowe nie zostaną prawidłowo wymienio-
ne w ramkach reflektorów , uszkodzona
może zostać instalacja elektryczna,
zwłaszcza jeśli do reflektora przeniknie
woda.
● W yjąć kluczyk ze stacyjki przed rozpo-
częciem pracy przy instalacji elektrycz-
nej. W przeciwnym wypadku może dojść
do zwarcia.
● Przed wymianą żarówki wyłączyć
światła lub światła postojowe.
● Zachować ostrożność, aby nie uszko-
dzić żadnych elementów
. Lampka kontrolna

Lampka zapala się
Żarówka zewnętrznego
oświetlenia samochodu
nie działa.Wymienić wadliwą żarów-
kę.
102

Bezpieczniki i żarówki
W momencie włączenia zapłonu na kilka
sekund zapala się kilkanaście lampek os-
trzegawczych i kontrolnych, sygnalizując
przeprowadzanie testu funkcji. Lampki kon-
trolne gasną po kilku sekundach.
Sprawdzanie żarówek przyczepy
W samochodach z fabrycznie zamontowa-
nym zaczepem holowniczym sterowane są
również światła przyczepy, jeżeli poprawnie
podłączono gniazdo zasilania.
Usterka kierunkowskazu przyczepy wska-
zywana jest na tablicy rozdzielczej podwój-
nym szybkim mignięciem lampki kierun-
kowskazu ( lub ) ››
› strona 144.
● Awaria wszystkich kierunkowskazów po
jednej stronie.
● Usterka jednego światła tylnego (w nie-
których modelach także podświetlenia tab-
licy rejestracyjnej).
● Usterka dwóch świateł stopu. UWAGA
Należy przestrzegać zaleceń dotyczą-
cych bezpieczeństwa ›››

zob. Lampki
kontrolne i ostrzegawcze na stronie 1 18
. Informacja
Usterka tylnych świateł LED nie będzie
wskazywana. Jeżeli jednak usterka wpły- wa na wszystkie światła LED, zostanie to
zasygnalizowane lampką kontrolną
. Wymiana żarówek przednich lamp
halogenowych
Rys. 104
W komorze silnika: obudowa
światła przedniego po lewej stronie. A światła mijania,
B światła do jazdy dzien-
nej i C światła drogowe i światła pozycyjne
Rys. 105
Lewy reflektor. Nie ma potrzeby demontowania reflektora
w celu wymiany żarówki.
Wykonać czynności w podanej kolejności:
Kierunkowskaz (oprawka małej żarówki)
1.Otworzyć pokrywę silnika 
››› strona 302.
2.Przekręcić oprawkę żarówki 1 w lewo do koń-
ca i pociągnąć do tyłu razem z żarówką.
3.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a
potem wyjmuje.
4.Wymienić wadliwą żarówkę na identyczną no-
wą.
5.Włożyć oprawkę żarówki do reflektora i obrócić
w prawo do końca.
Światła mijania A i światła do jazdy dzien-
nej B
1.Otworzyć pokrywę silnika 
››› strona 302.
2.Zdjąć gumową osłonkę z tylnej części reflektora.
3.Przekręcić oprawkę żarówki w lewo do końca i
wyciągnąć do tyłu razem z żarówką.
4.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a
potem wyjmuje.
5.Wymienić wadliwą żarówkę na identyczną no-
wą.
6.Włożyć oprawkę żarówki do reflektora i obrócić
w prawo do końca.» 103
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Sytuacje awaryjneŚwiatła mijania
A i światła do jazdy dzien-
nej B
7.Założyć gumową osłonkę.
Światła drogowe
CŚwiatła pozycyjneC
1.Otworzyć pokrywę silnika  ››› strona 302.
2.Zdjąć gumową osłonkę z tylnej części reflektora.
3.Nacisnąć druciany za-
cisk w dół i wyciągnąć
oprawkę żarówki 2
razem z żarówką.
Wyciągnąć oprawkę
żarówki 3 do tyłu z
żarówką.
4.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a
potem wyjmuje.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.Włożyć oprawkę ża-
rówki do reflektora i
pociągnąć druciany
zacisk do góry, aż
wskoczy na miejsce.Umieścić oprawkę ża-
rówki w reflektorze i
włożyć do końca.
7.Założyć gumową osłonkę. Informacja
Na ilustracjach ukazano lewy reflektor
od tyłu. Konstrukcja reflektora po prawej
stronie jest symetryczna. Wymiana żarówek przednich lamp
ksenonowych
Rys. 106
Komora silnika: osłona kierunkow-
skazu. Rys. 107
Oprawka żarówki kierunkowska-
zu 1 i światło kierunkowskazu
2 .
Nie ma potrzeby demontowania reflektora
w celu wymiany żarówki.
Wykonać czynności w podanej kolejności:
Kierunkowskazy
1Kierunkowskazy2
1.Otworzyć pokrywę silnika  ››› strona 302.
2.Obrócić osłonę ››› rys. 106 w kierunku oznaczo-
nym strzałką i wyjąć ją.
3.
Przekręcić oprawkę
żarówki 1
›››
rys. 107 w lewo do
końca i pociągnąć do
tyłu razem z żarówką.
Nacisnąć druciany za-
cisk w dół i wyciągnąć
oprawkę żarówki 2
›››
rys. 107 razem z
żarówką.
4.W zależności od modelu, żarówkę wyjmuje się
bezpośrednio z oprawki lub najpierw obraca, a potem wyjmuje.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.
Włożyć oprawkę ża-
rówki do reflektora i
obrócić w prawo do
końca.Włożyć oprawkę ża-
rówki do reflektora i
pociągnąć druciany
zacisk do góry, aż
wskoczy na miejsce.
7.Obrócić osłonę ››› rys. 106 do końca w kierunku
przeciwnym do wskazywanego przez strzałkę. O wymianę ksenonowych świateł mijana i
reflektorów świateł drogowych należy za-
wsze zwracać się do specjalisty
›››

zob.
Wprowadzenie na stronie 102 . Informacja
Na ilustracjach ukazano lewy reflektor.
Konstrukcja reflektora po prawej stronie
jest symetryczna. 104

Bezpieczniki i żarówki

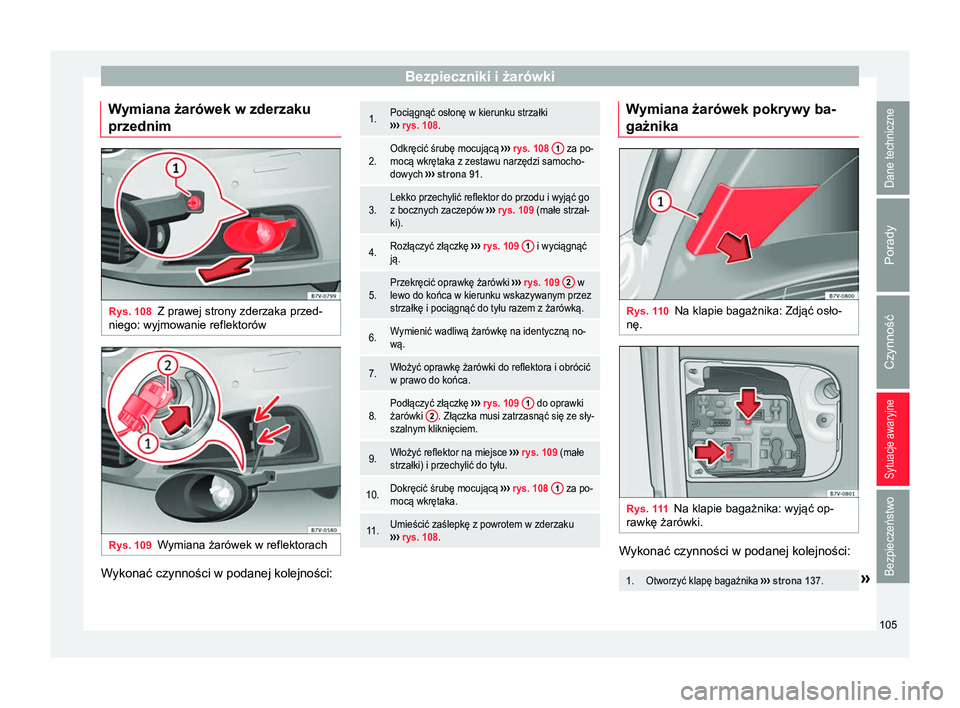

Wymiana żarówek w zderzaku
przednim Rys. 108
Z prawej strony zderzaka przed-
niego: wyjmowanie reflektorów Rys. 109
Wymiana żarówek w reflektorach Wykonać czynności w podanej kolejności:1.Pociągnąć osłonę w kierunku strzałki
››› rys. 108.
2.Odkręcić śrubę mocującą ››› rys. 108 1 za po-
mocą wkrętaka z zestawu narzędzi samocho-
dowych ››› strona 91.
3.Lekko przechylić reflektor do przodu i wyjąć go
z bocznych zaczepów ››› rys. 109 (małe strzał-
ki).
4.Rozłączyć złączkę ››› rys. 109 1 i wyciągnąć
ją.
5.Przekręcić oprawkę żarówki ››› rys. 109 2 w
lewo do końca w kierunku wskazywanym przez
strzałkę i pociągnąć do tyłu razem z żarówką.
6.Wymienić wadliwą żarówkę na identyczną no-
wą.
7.Włożyć oprawkę żarówki do reflektora i obrócić
w prawo do końca.
8.Podłączyć złączkę ››› rys. 109 1 do oprawki
żarówki 2. Złączka musi zatrzasnąć się ze sły-
szalnym kliknięciem.
9.Włożyć reflektor na miejsce ››› rys. 109 (małe
strzałki) i przechylić do tyłu.
10.Dokręcić śrubę mocującą ››› rys. 108 1 za po-
mocą wkrętaka.
11.Umieścić zaślepkę z powrotem w zderzaku
››› rys. 108. Wymiana żarówek pokrywy ba-
gażnika
Rys. 110
Na klapie bagażnika: Zdjąć osło-
nę. Rys. 111
Na klapie bagażnika: wyjąć op-
rawkę żarówki. Wykonać czynności w podanej kolejności:
1.Otworzyć klapę bagażnika
››› strona 137.» 105
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Sytuacje awaryjne2.
Ostrożnie wyjąć osłonę, podważając ją płaską
częścią wkrętaka z zestawu narzędzi samocho-
dowych (
››› rys. 99) umieszczoną we wcięciu
››› rys. 110 1
.
3.Odłączyć złączkę oprawki, pociągając za czer-
wony blok złączki.
4.Nacisnąć zaczepy zabezpieczające w kierunku
wskazywanym przez strzałkę
››› rys. 111 i wy-
ciągnąć oprawkę do góry.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.Zamontować oprawkę żarówki. Zaczepy mocu-
jące powinny ze słyszalnym kliknięciem wsko-
czyć na miejsce.
7.Założyć osłonę. Osłona powinna zablokować się
na swoim miejscu. Wymiana tylnych żarówek w nad-
woziu
Rys. 112
Z boku bagażnika: wyjmowanie
tylnych świateł po lewej i prawej stronie. 1 zdjąć zaślepkę;
2 śruba mocująca Rys. 113
Tylne światła w nadwoziu: Wyjąć
oprawkę żarówki. 1 do
4 : Zaczep mocu-
jący Wykonać powyższe czynności wyłącznie w
podanej kolejności.
Wyjmowanie zespołu światła tylnego
W
ykonać czynności w podanej kolejności:
Tylne światło, le-
weTylne światło, pra- we
1.Otworzyć klapę bagażnika ››› strona 137.
2.Otworzyć schowki po
lewej stronie bagażni-
ka ››› strona 183.Przesunąć wspornik
gniazdka 12V, nacis-
kając delikatnie w dół
››› rys. 112 B
(strzał-
ka). 106

Bezpieczniki i żarówki Tylne światło, le-
weTylne światło, pra- we
3.
Obrócić zaślepkę 1 o
90° w kierunku ozna-
czonym strzałką i wy-
jąć ją.

4.
Odkręcić śrubę mocującą ››› rys. 112 2 za po-
mocą wkrętaka z zestawu narzędzi samochodo- wych ››› strona 91. Śruba jest zabezpieczona w
swoim położeniu.
5.Wyjąć tylne światła z nadwozia, delikatnie wy- ciągając je do tyłu.
6.Pociągnąć czerwony pasek złączki i wyjąć złączkę.
7.Wymontować zespół tylnego światła i umieścićna płaskiej, czystej powierzchni. Wymiana żarówki
8.Aby wymontować oprawkę żarówki, nacisnąć
na zaczepy mocujące
››› rys. 113 1 do 4 w
kierunku strzałki.
9.Wyjąć oprawkę żarówki z zespołu światła tylne-
go.
10.Wymienić wadliwą żarówkę na identyczną no-
wą.
11.Umieścić oprawkę żarówki w zespole światła
tylnego. Zaczepy mocujące powinny ze słyszal-
nym kliknięciem wskoczyć na miejsce.
12.Włożyć złączkę i nacisnąć czerwony pasek mo-
cujący, aż złączka wejdzie z kliknięciem na
miejsce.
Montaż zespołu świateł tylnych
Wykonać czynności w podanej kolejności:
Tylne światło, le-
weTylne światło,prawe
13.
Ostrożnie włożyć zespół świateł tylnych do ot-
woru w nadwoziu. W tym celu włożyć prowad-
nicę górnego zespołu świateł tylnych do pierś- cienia mocującego.
14.Dokręcić białą śrubę mocującą za pomocą
wkrętaka z zestawu narzędzi samochodowych.
15.Sprawdzić, czy zespół świateł tylnych został prawidłowo zamontowany i zamocowany.
16.
Umieścić z powrotem
zaślepkę ››› rys. 112
1
i obrócić ją o 90°
w kierunku przeciw-
nym do wskazanego
strzałką.Przesunąć delikatnie
wspornik gniazdka 12
V do góry, aż będzie
poprawnie zamknięty.
17.Zamknąć schowek.
18.Zamknąć klapę bagażnika ››› strona 137. Wymiana żarówki podświetlenia
tablicy rejestracyjnej
Rys. 114
W tylnym zderzaku: oświetlenie
tablicy rejestracyjnej Rys. 115
Oświetlenie tablicy rejestracyjnej:
Wyjąć oprawkę żarówki. Wykonać czynności w podanej kolejności:
»
107
Dane techniczne
Porady
Czynność
Sytuacje awaryjne
Bezpieczeństwo

Sytuacje awaryjne Podświetlenie za-
mocowanej tabli- cy rejestracyjnejPodświetlenie
przykręconej tab-
licy rejestracyjnej
1.
Nacisnąć płaską częś-
cią wkrętaka z zesta-
wu narzędzi samocho-
dowych ( ››› rys. 99) w
kierunku wskazanym
strzałką, w rowku oś-
wietlenia tablicy rejes-
tracyjnej ››› rys. 114.Odkręcić śruby mocu-
jące tablicę rejestracyj-
ną za pomocą wkręta-
ka z zestawu narzędzi
samochodowych
(››› rys. 99).
2.Odłączyć podświetlenie tablicy rejestracyjnej.
3.
Przekręcić blokadę
wtyczki ››› rys. 115 w
kierunku strzałki 1
i
wyciągnąć wtyczkę.
Odłączyć zaczepy mo-
cujące od tylnego pa-
nelu podświetlenia
tablicy rejestracyjnej
poprzez ich naciśnię-
cie.
4.
Przekręcić oprawkę
żarówki w kierunku
strzałki ››› rys. 115 2
i wyjąć ją wraz z ża-
rówką.
Wyjąć oprawkę żarów-
ki z podświetlenia tab-
licy rejestracyjnej.
5.Wymienić wadliwą żarówkę na identyczną nową.
6.
Włożyć oprawkę ża-
rówki w podświetlenie
tablicy rejestracyjnej i
obrócić do końca w
kierunku przeciwnym
do wskazanego strzał-
ką.
››› rys. 115 2
.
Włożyć oprawkę ża-
rówki w podświetlenie
tablicy rejestracyjnej.
Podświetlenie za-
mocowanej tabli- cy rejestracyjnejPodświetlenie
przykręconej tab-
licy rejestracyjnej
7.Podłączyć złącze do
oprawki żarówki.
Nacisnąć zaczepy mo-
cujące. Oprawka ża-
rówki musi być pewnie
zamocowana w pod-
świetleniu tablicy re-
jestracyjnej.
8.
Ostrożnie włożyć podświetlenie tablicy rejestra-
cyjnej w otwór w zderzaku. Sprawdzić, czy pod- świetlenie tablicy rejestracyjnej znajduje się w prawidłowym położeniu.
9.
Włożyć podświetlenie
tablicy rejestracyjnej w
zderzak, aż wejdzie
na miejsce z kliknię-
ciem.Dokręcić śruby mocu-
jące tablicę rejestracyj-
ną za pomocą wkręta-
ka.108
