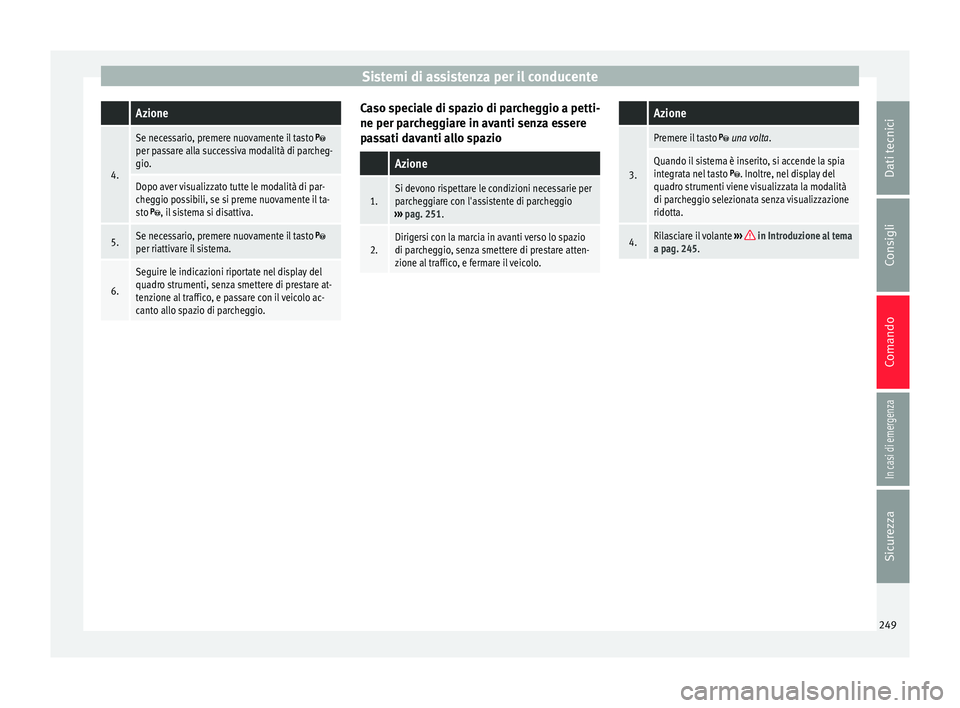

Sistemi di assistenza per il conducente Azione
4.
Se necessario, premere nuovamente il tasto per passare alla successiva modalità di parcheg-
gio.
Dopo aver visualizzato tutte le modalità di par-
cheggio possibili, se si preme nuovamente il ta-
sto
, il sistema si disattiva.
5.Se necessario, premere nuovamente il tasto per riattivare il sistema.
6.
Seguire le indicazioni riportate nel display del
quadro strumenti, senza smettere di prestare at-
tenzione al traffico, e passare con il veicolo ac-
canto allo spazio di parcheggio.
Caso speciale di spazio di parcheggio a petti-
ne per p
ar
c

heggiare in avanti senza essere
passati davanti allo spazio
Azione
1.Si devono rispettare le condizioni necessarie per
parcheggiare con l'assistente di parcheggio
››› pag. 251.
2.Dirigersi con la marcia in avanti verso lo spazio
di parcheggio, senza smettere di prestare atten-
zione al traffico, e fermare il veicolo.
Azione
3.
Premere il tasto  una volta .
Quando il sistema è inserito, si accende la spia
integrata nel tasto . Inoltre, nel display del
quadro strumenti viene visualizzata la modalità
di parcheggio selezionata senza visualizzazione
ridotta.
4.Rilasciare il volante ››› in Introduzione al tema
a pag. 245. 249
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

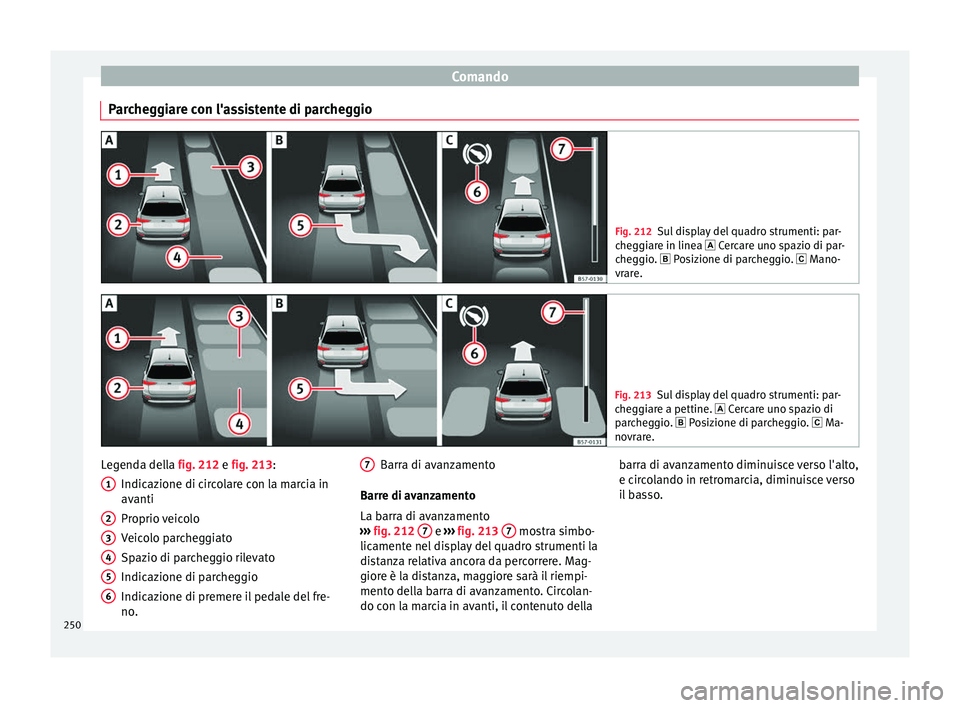

Parcheggiare con l'assistente di parcheggio Fig. 212
Sul display del quadro strumenti: par-
che g
giare in linea  Cercare uno spazio di par-
cheggio.  Posizione di parcheggio.  Mano-
vrare. Fig. 213
Sul display del quadro strumenti: par-
che g

giare a pettine.  Cercare uno spazio di
parcheggio.  Posizione di parcheggio.  Ma-
novrare. Legenda della fig. 212 e fig. 213:
Indic az
ione di c

ircolare con la marcia in
avanti
Proprio veicolo
Veicolo parcheggiato
Spazio di parcheggio rilevato
Indicazione di parcheggio
Indicazione di premere il pedale del fre-
no.
1 2
3
4
5
6 Barra di avanzamento
B arr
e di av
anzamento
La barra di avanzamento
››› fig. 212 7 e
›››
fig. 213 7 mostra simbo-
lic ament
e nel

display del quadro strumenti la
distanza relativa ancora da percorrere. Mag-
giore è la distanza, maggiore sarà il riempi-
mento della barra di avanzamento. Circolan-
do con la marcia in avanti, il contenuto della 7 barra di avanzamento diminuisce verso l'alto,
e c
ir
c

olando in retromarcia, diminuisce verso
il basso.
250

Sistemi di assistenza per il conducente

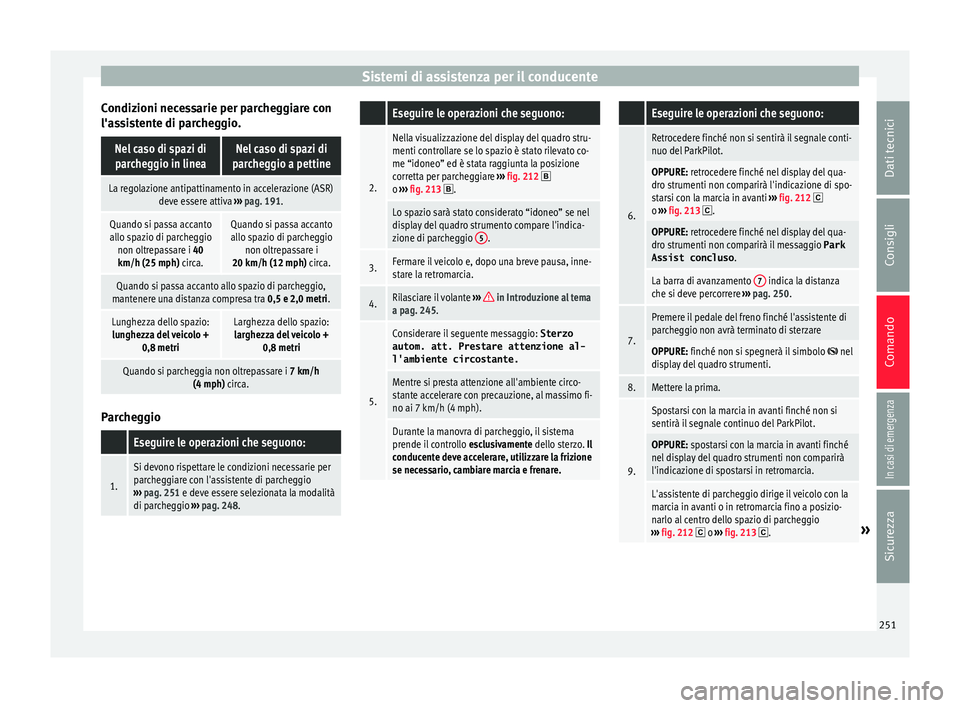

Condizioni necessarie per parcheggiare con
l'a s
s
istente di parcheggio.
Nel caso di spazi diparcheggio in lineaNel caso di spazi di
parcheggio a pettine
La regolazione antipattinamento in accelerazione (ASR) deve essere attiva ››› pag. 191.
Quando si passa accanto
allo spazio di parcheggio non oltrepassare i 40km/h (25 mph) circa.Quando si passa accanto
allo spazio di parcheggio non oltrepassare i
20 km/h (12 mph) circa.
Quando si passa accanto allo spazio di parcheggio,
mantenere una distanza compresa tra 0,5 e 2,0 metri.
Lunghezza dello spazio: lunghezza del veicolo + 0,8 metriLarghezza dello spazio:larghezza del veicolo + 0,8 metri
Quando si parcheggia non oltrepassare i 7 km/h (4 mph) circa.Parcheggio
Eseguire le operazioni che seguono:
1.
Si devono rispettare le condizioni necessarie per
parcheggiare con l'assistente di parcheggio
››› pag. 251 e deve essere selezionata la modalità
di parcheggio ››› pag. 248.
Eseguire le operazioni che seguono:
2.
Nella visualizzazione del display del quadro stru-
menti controllare se lo spazio è stato rilevato co-
me “idoneo” ed è stata raggiunta la posizione
corretta per parcheggiare ››› fig. 212
o ››› fig. 213 .
Lo spazio sarà stato considerato “idoneo” se nel
display del quadro strumento compare l'indica-
zione di parcheggio 5
.
3.Fermare il veicolo e, dopo una breve pausa, inne-
stare la retromarcia.
4.Rilasciare il volante
››› in Introduzione al tema
a pag. 245.
5.
Considerare il seguente messaggio: Sterzo
autom. att. Prestare attenzione al-
l'ambiente circostante.
Mentre si presta attenzione all'ambiente circo-
stante accelerare con precauzione, al massimo fi-
no ai 7 km/h (4 mph).
Durante la manovra di parcheggio, il sistema
prende il controllo esclusivamente dello sterzo. Il
conducente deve accelerare, utilizzare la frizione
se necessario, cambiare marcia e frenare.
Eseguire le operazioni che seguono:
6.
Retrocedere finché non si sentirà il segnale conti-
nuo del ParkPilot.
OPPURE: retrocedere finché nel display del qua-
dro strumenti non comparirà l'indicazione di spo-
starsi con la marcia in avanti ››› fig. 212
o ››› fig. 213 .
OPPURE: retrocedere finché nel display del qua-
dro strumenti non comparirà il messaggio Park
Assist concluso .
La barra di avanzamento 7 indica la distanza
che si deve percorrere ››› pag. 250.
7.
Premere il pedale del freno finché l'assistente di
parcheggio non avrà terminato di sterzare
OPPURE: finché non si spegnerà il simbolo  nel
display del quadro strumenti.
8.Mettere la prima.
9.
Spostarsi con la marcia in avanti finché non si
sentirà il segnale continuo del ParkPilot.
OPPURE: spostarsi con la marcia in avanti finché
nel display del quadro strumenti non comparirà
l'indicazione di spostarsi in retromarcia.
L'assistente di parcheggio dirige il veicolo con la
marcia in avanti o in retromarcia fino a posizio-
narlo al centro dello spazio di parcheggio
››› fig. 212
 o ››› fig. 213 .» 251
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando Eseguire le operazioni che seguono:
10.
Per ottenere un risultato ottimale, attendere al
termine di ciascuna manovra che l'assistente di
parcheggio abbia concluso la sterzata.
La manovra di parcheggio termina quando com-
pare il relativo messaggio sul display del quadro
strumenti ed eventualmente quando viene emes-
so un segnale acustico.
Avvertenza
Se, durante il parcheggio, la manovra viene
conc lu

sa prematuramente, è possibile che il

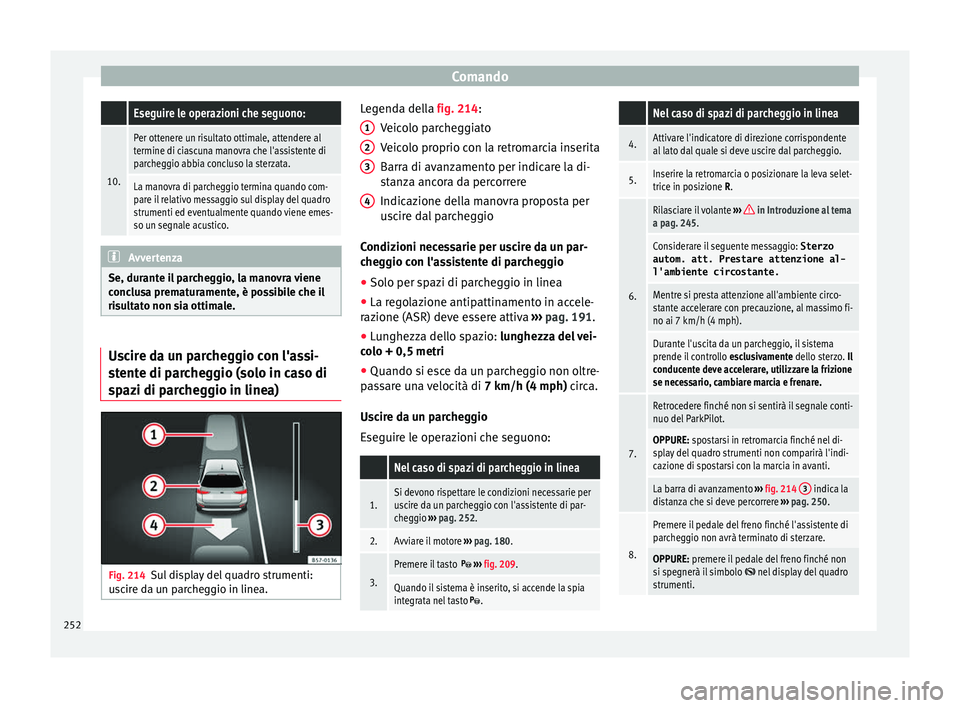

risultato non sia ottimale. Uscire da un parcheggio con l'assi-
s
t
ent

e di parcheggio (solo in caso di
spazi di parcheggio in linea) Fig. 214
Sul display del quadro strumenti:
u sc

ire da un parcheggio in linea. Legenda della fig. 214:
Veic
o

lo parcheggiato
Veicolo proprio con la retromarcia inserita
Barra di avanzamento per indicare la di-
stanza ancora da percorrere
Indicazione della manovra proposta per
uscire dal parcheggio
Condizioni necessarie per uscire da un par-
cheggio con l'assistente di parcheggio ● Solo per spazi di parcheggio in linea
● La regolazione antipattinamento in accele-
razione (ASR) dev
e essere attiva ››› pag. 191.
● Lunghezza dello spazio: lunghezz
a del vei-
colo + 0,5 metri
● Quando si esce da un parcheggio non oltre-
pas
sare una velocità di 7 km/h (4 mph) circa.
Uscire da un parcheggio
Eseguire le operazioni che seguono:
Nel caso di spazi di parcheggio in linea
1.Si devono rispettare le condizioni necessarie per
uscire da un parcheggio con l'assistente di par-
cheggio ››› pag. 252.
2.Avviare il motore ››› pag. 180.
3.
Premere il tasto  ››› fig. 209.
Quando il sistema è inserito, si accende la spia
integrata nel tasto . 1
2
3
4
Nel caso di spazi di parcheggio in linea
4.Attivare l'indicatore di direzione corrispondente
al lato dal quale si deve uscire dal parcheggio.
5.Inserire la retromarcia o posizionare la leva selet-
trice in posizione R.
6.
Rilasciare il volante
››› in Introduzione al tema
a pag. 245.
Considerare il seguente messaggio: Sterzo
autom. att. Prestare attenzione al-
l'ambiente circostante.
Mentre si presta attenzione all'ambiente circo-
stante accelerare con precauzione, al massimo fi-
no ai 7 km/h (4 mph).
Durante l'uscita da un parcheggio, il sistema
prende il controllo esclusivamente dello sterzo. Il
conducente deve accelerare, utilizzare la frizione
se necessario, cambiare marcia e frenare.
7.
Retrocedere finché non si sentirà il segnale conti-
nuo del ParkPilot.
OPPURE: spostarsi in retromarcia finché nel di-
splay del quadro strumenti non comparirà l'indi-
cazione di spostarsi con la marcia in avanti.
La barra di avanzamento ››› fig. 214 3 indica la
distanza che si deve percorrere ››› pag. 250.
8.
Premere il pedale del freno finché l'assistente di
parcheggio non avrà terminato di sterzare.
OPPURE: premere il pedale del freno finché non
si spegnerà il simbolo  nel display del quadro
strumenti. 252

Sistemi di assistenza per il conducente Nel caso di spazi di parcheggio in linea
9.
Spostarsi con la marcia in avanti finché non si
sentirà il segnale continuo del ParkPilot.
OPPURE: spostarsi con la marcia in avanti finché
nel display del quadro strumenti non comparirà
l'indicazione di spostarsi in retromarcia.
L'assistente di parcheggio dirige il veicolo con la
marcia in avanti o in retromarcia finché non sarà
possibile uscire dallo spazio di parcheggio.
10.
Il veicolo può uscire dallo spazio di parcheggio
quando compare il relativo messaggio sul di-
splay del quadro strumenti ed eventualmente
quando viene emesso un segnale acustico.
Prendere il controllo dello sterzo con l'angolo di
sterzata regolato dall'assistente di parcheggio.
11.Tenendo conto del traffico, uscire dallo spazio di
parcheggio.

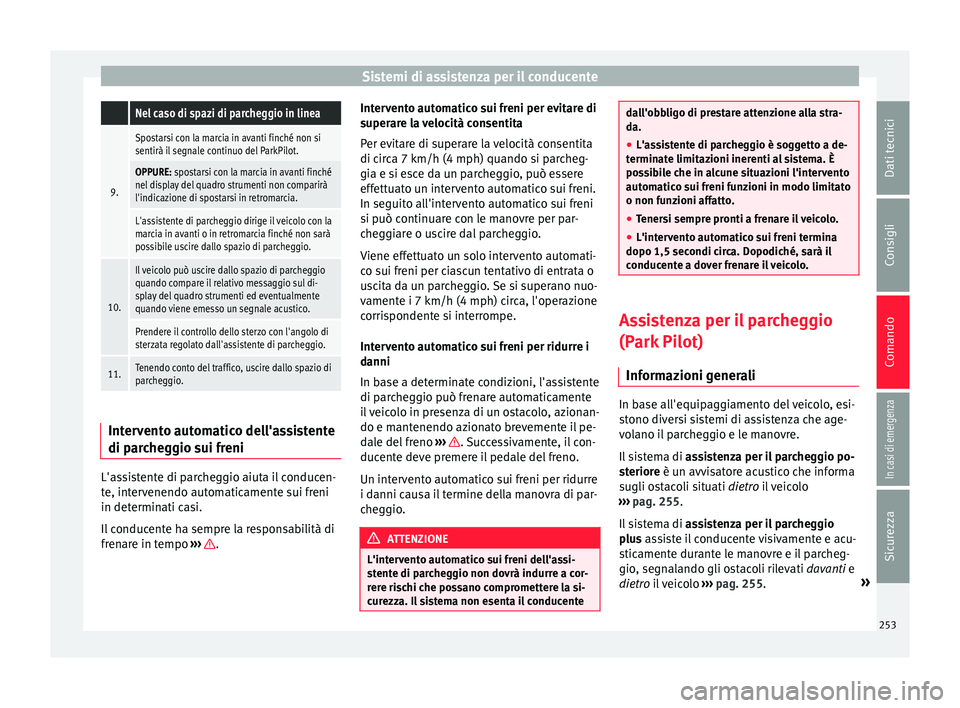

Intervento automatico dell'assistente
di p
ar
c

heggio sui freni L'assistente di parcheggio aiuta il conducen-
t
e, int
er

venendo automaticamente sui freni
in determinati casi.
Il conducente ha sempre la responsabilità di
frenare in tempo ››› .Intervento automatico sui freni per evitare di
s
uper
ar

e la velocità consentita
Per evitare di superare la velocità consentita
di circa 7 km/h (4 mph) quando si parcheg-
gia e si esce da un parcheggio, può essere
effettuato un intervento automatico sui freni.
In seguito all'intervento automatico sui freni
si può continuare con le manovre per par-
cheggiare o uscire dal parcheggio.
Viene effettuato un solo intervento automati-
co sui freni per ciascun tentativo di entrata o
uscita da un parcheggio. Se si superano nuo-
vamente i 7 km/h (4 mph) circa, l'operazione
corrispondente si interrompe.
Intervento automatico sui freni per ridurre i
danni
In base a determinate condizioni, l'assistente
di parcheggio può frenare automaticamente
il veicolo in presenza di un ostacolo, azionan-
do e mantenendo azionato brevemente il pe-
dale del freno ››› . Successivamente, il con-
duc ent
e dev

e premere il pedale del freno.
Un intervento automatico sui freni per ridurre
i danni causa il termine della manovra di par-
cheggio. ATTENZIONE
L'intervento automatico sui freni dell'assi-
st ent

e di parcheggio non dovrà indurre a cor-
rere rischi che possano compromettere la si-
curezza. Il sistema non esenta il conducente dall'obbligo di prestare attenzione alla stra-
da.
●
L'a s

sistente di parcheggio è soggetto a de-
terminat
e limitazioni inerenti al sistema. È
possibile che in alcune situazioni l'intervento
automatico sui freni funzioni in modo limitato
o non funzioni affatto.
● Tenersi sempre pronti a frenare il veicolo.
● L'intervento automatico sui freni termina
dopo 1,5 secondi cir
ca. Dopodiché, sarà il
conducente a dover frenare il veicolo. Assistenza per il parcheggio
(P
ark
Pi

lot)
Informazioni generali In base all'equipaggiamento del veicolo, esi-
s
t
ono div

ersi sistemi di assistenza che age-
volano il parcheggio e le manovre.
Il sistema di assistenza per il parcheggio po-
steriore è un avvisatore acustico che informa
sugli ostacoli situati dietro il veicolo
››› pag. 255.
Il sistema di assistenza per il parcheggio
plus assiste il conducente visivamente e acu-
sticamente durante le manovre e il parcheg-
gio, segnalando gli ostacoli rilevati davanti e
dietro il veicolo ››› pag. 255. »
253
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

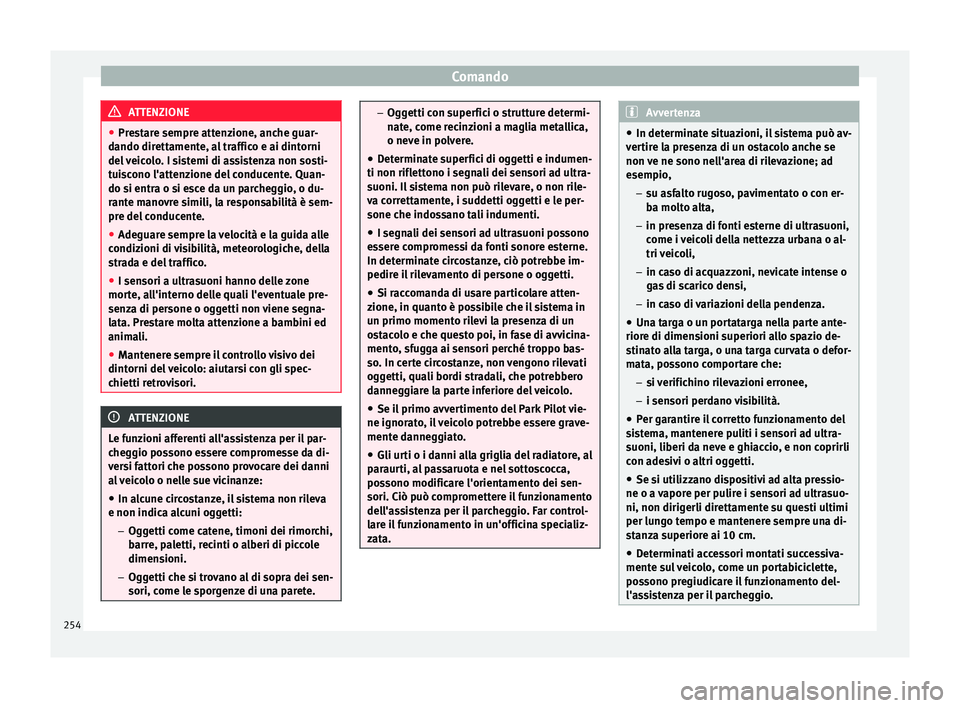

ATTENZIONE
● Pre s
tare sempre attenzione, anche guar-
dando direttamente, al traffico e ai dintorni
del veicolo. I sistemi di assistenza non sosti-
tuiscono l'attenzione del conducente. Quan-
do si entra o si esce da un parcheggio, o du-
rante manovre simili, la responsabilità è sem-
pre del conducente.
● Adeguare sempre la velocità e la guida alle
condizioni di
visibilità, meteorologiche, della
strada e del traffico.
● I sensori a ultrasuoni hanno delle zone
morte, a
ll'interno delle quali l'eventuale pre-
senza di persone o oggetti non viene segna-
lata. Prestare molta attenzione a bambini ed
animali.
● Mantenere sempre il controllo visivo dei
dintorni del
veicolo: aiutarsi con gli spec-
chietti retrovisori. ATTENZIONE
Le funzioni afferenti all'assistenza per il par-
che g

gio possono essere compromesse da di-
versi fattori che possono provocare dei danni
al veicolo o nelle sue vicinanze:
● In alcune circostanze, il sistema non rileva
e non indica alc
uni oggetti:
– Oggetti come catene, timoni dei rimorchi,
barre, paletti, recinti o alberi di piccole
dimensioni.
– Oggetti che si trovano al di sopra dei sen-
sori, come le sporgenze di una parete. –
Og g

etti con superfici o strutture determi-
nate, come recinzioni a maglia metallica,
o neve in polvere.
● Determinate superfici di oggetti e indumen-
ti non riflettono i se
gnali dei sensori ad ultra-
suoni. Il sistema non può rilevare, o non rile-
va correttamente, i suddetti oggetti e le per-
sone che indossano tali indumenti.
● I segnali dei sensori ad ultrasuoni possono
esser
e compromessi da fonti sonore esterne.
In determinate circostanze, ciò potrebbe im-
pedire il rilevamento di persone o oggetti.
● Si raccomanda di usare particolare atten-
zione, in quanto è po
ssibile che il sistema in
un primo momento rilevi la presenza di un
ostacolo e che questo poi, in fase di avvicina-
mento, sfugga ai sensori perché troppo bas-
so. In certe circostanze, non vengono rilevati
oggetti, quali bordi stradali, che potrebbero
danneggiare la parte inferiore del veicolo.
● Se il primo avvertimento del Park Pilot vie-
ne ignorato
, il veicolo potrebbe essere grave-
mente danneggiato.
● Gli urti o i danni alla griglia del radiatore, al
paraur
ti, al passaruota e nel sottoscocca,
possono modificare l'orientamento dei sen-
sori. Ciò può compromettere il funzionamento
dell'assistenza per il parcheggio. Far control-
lare il funzionamento in un'officina specializ-
zata. Avvertenza
● In determin at

e situazioni, il sistema può av-
vertire la presenza di un ostacolo anche se
non ve ne sono nell'area di rilevazione; ad
esempio,
–su asfalto rugoso, pavimentato o con er-
ba molto alta,
– in presenza di fonti esterne di ultrasuoni,
come i veicoli della nettezza urbana o al-
tri veicoli,
– in caso di acquazzoni, nevicate intense o
gas di scarico densi,
– in caso di variazioni della pendenza.
● Una targa o un portatarga nella parte ante-
riore di dimens
ioni superiori allo spazio de-
stinato alla targa, o una targa curvata o defor-
mata, possono comportare che:
– si verifichino rilevazioni erronee,
– i sensori perdano visibilità.
● Per garantire il corretto funzionamento del
sis
tema, mantenere puliti i sensori ad ultra-
suoni, liberi da neve e ghiaccio, e non coprirli
con adesivi o altri oggetti.
● Se si utilizzano dispositivi ad alta pressio-
ne o a vapor
e per pulire i sensori ad ultrasuo-
ni, non dirigerli direttamente su questi ultimi
per lungo tempo e mantenere sempre una di-
stanza superiore ai 10 cm.
● Determinati accessori montati successiva-
mente su
l veicolo, come un portabiciclette,
possono pregiudicare il funzionamento del-
l'assistenza per il parcheggio. 254

Sistemi di assistenza per il conducente
●
Per f ami
liarizzare con il sistema, si racco-
manda di fare pratica parcheggiando in un'a-
rea o in un parcheggio senza traffico. Le con-
dizioni meteorologiche e di luminosità devo-
no essere buone.
● È possibile modificare il volume e il tono
dei segna
li, così come le indicazioni
››› pag. 258.
● Per i veicoli senza
sistema di informazione
per il conducente, è possibile modificare que-
sti parametri in un Centro Service Ufficiale
SEAT o in un'officina specializzata.
● Tenere presente le indicazioni per la guida
con rimorc
hio ››› pag. 259.
● La visualizzazione sul display del sistema
Easy
Connect avviene con un leggero ritardo. Assistenza per il parcheggio posterio-
r
e* L'assistenza per il parcheggio posteriore as-
s
i
s

te il conducente nell'effettuazione delle
manovre e del parcheggio mediante segnali
acustici.
Descrizione
Sul paraurti posteriore sono integrati dei sen-
sori. Quando questi rilevano un ostacolo, lo
indicano attraverso segnalazioni acustiche.
Prestare particolare attenzione che i sensori
non siano coperti da adesivi, residui o simili
che potrebbero compromettere il funziona- mento del sistema. Indicazioni per la pulizia
›››
pag. 278.
La portata approssimativa dei sensori poste-
riori è di:
zona laterale0,60 m
zona centrale1,60 m Man mano che ci si avvicina all'ostacolo, di-
minuirà l'inter
v

allo di tempo fra i segnali acu-
stici. Quando ci si troverà a circa 0,30 m il se-
gnale diventerà costante: non avanzare (o re-
trocedere) ››› in Informazioni generali a
p ag. 254
, ›

›› in Informazioni generali a
p ag. 254
!
Se s
i mantiene la distanza dall'ostacolo, il
volume dell'avviso diminuirà dopo circa 4 se-
condi (non viene modificato il tono del se-
gnale costante).
Attivazione e disattivazione
L'assistenza per il parcheggio si attiva auto-
maticamente inserendo la retromarcia. Ciò
viene confermato da un breve segnale acusti-
co.
Disinserendo la retromarcia, il sistema di as-
sistenza per il parcheggio si disattiva imme-
diatamente. Assistenza per il parcheggio Plus*

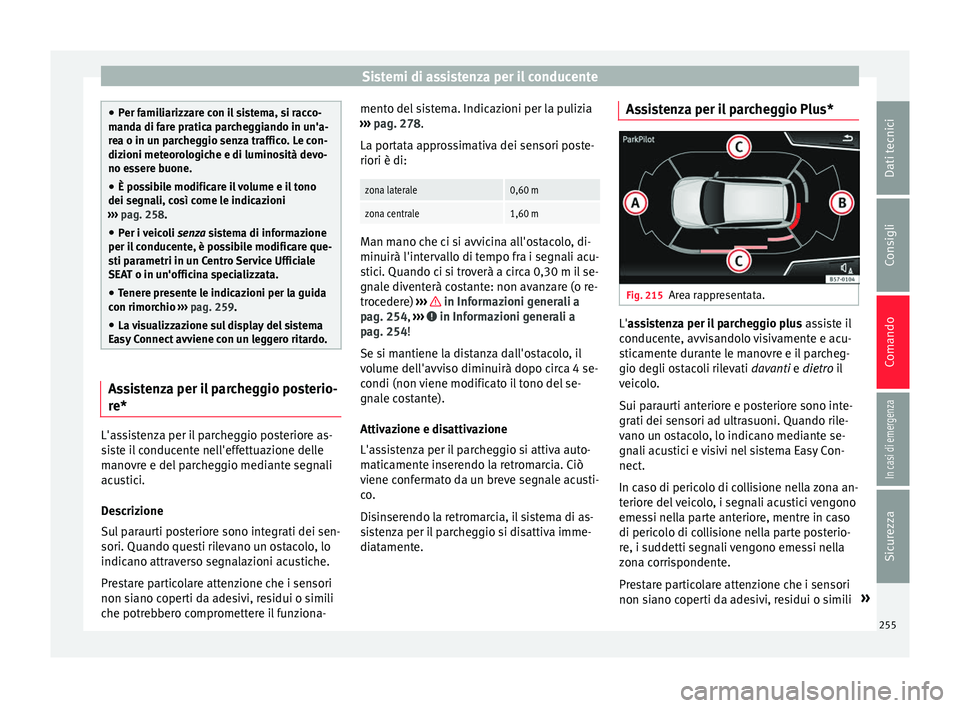

Fig. 215
Area rappresentata. L'a
ssistenza per il parcheggio plus
a
s siste il
conducente, avvisandolo visivamente e acu-
sticamente durante le manovre e il parcheg-
gio degli ostacoli rilevati davanti e dietro il
veicolo.
Sui paraurti anteriore e posteriore sono inte-
grati dei sensori ad ultrasuoni. Quando rile-
vano un ostacolo, lo indicano mediante se-
gnali acustici e visivi nel sistema Easy Con-
nect.
In caso di pericolo di collisione nella zona an-
teriore del veicolo, i segnali acustici vengono
emessi nella parte anteriore, mentre in caso
di pericolo di collisione nella parte posterio-
re, i suddetti segnali vengono emessi nella
zona corrispondente.
Prestare particolare attenzione che i sensori
non siano coperti da adesivi, residui o simili »
255
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando
che potrebbero compromettere il funziona-
ment o del
s
istema. Indicazioni per la pulizia
››› pag. 278.
La portata approssimativa dei sensori è di:
1,20 m
1,60 m
0,90 m
Man mano che ci si avvicina all'ostacolo, di-
minuirà l'intervallo di tempo fra i segnali acu-
stici. Quando ci si troverà a circa 0,30 m il se-
gnale diventerà costante: non avanzare (o re-
trocedere)!
Se si mantiene la distanza dall'ostacolo, il
volume dell'avviso diminuirà dopo circa 4 se-
condi (non viene modificato il tono del se-
gnale costante).
Per poter visualizzare l'intera periferia del
veicolo, bisogna spostarlo per alcuni metri in
avanti e indietro. In questo modo vengono
scansionate le zone mancanti e viene mostra-
ta la presenza di ostacoli nelle zone laterali
del veicolo ››› fig. 215 C .
A B
C Uso dell'assistenza per il parcheggio

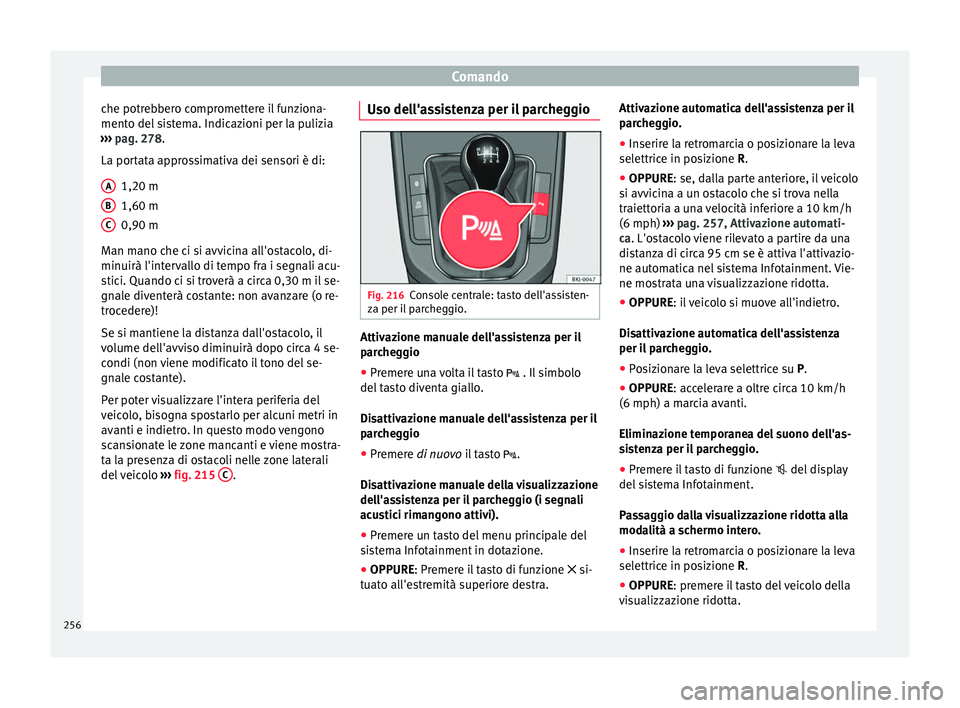

Fig. 216
Console centrale: tasto dell'assisten-
z a per i
l

parcheggio. Attivazione manuale dell'assistenza per il
p
ar
c

heggio
● Premere una volta il tasto  . Il simbo
lo
del tasto diventa giallo.
Disattivazione manuale dell'assistenza per il
parcheggio
● Premere di nuovo i
l tasto .
Disattivazione manuale della visualizzazione
dell'assistenza per il parcheggio (i segnali
acustici rimangono attivi).
● Premere un tasto del menu principale del
sis
tema Infotainment in dotazione.
● OPPURE: Premere il tasto di funzione  si-
t

uato all'estremità superiore destra. Attivazione automatica dell'assistenza per il
parc

heggio.
● Inserire la retromarcia o posizionare la leva
selettrice in po
sizione R.
● OPPURE: se, dall
a parte anteriore, il veicolo
si avvicina a un ostacolo che si trova nella
traiettoria a una velocità inferiore a 10 km/h
(6 mph) ››› pag. 257, Attivazione automati-
ca. L'ostacolo viene rilevato a partire da una
distanza di circa 95 cm se è attiva l'attivazio-
ne automatica nel sistema Infotainment. Vie-
ne mostrata una visualizzazione ridotta.
● OPPURE: il veicolo si muove all'indietro.
Dis
attivazione automatica dell'assistenza
per il parcheggio.
● Posizionare la leva selettrice su P.
● OPPURE: accel
erare a oltre circa 10 km/h
(6 mph) a marcia avanti.
Eliminazione temporanea del suono dell'as-
sistenza per il parcheggio.
● Premere il tasto di funzione  del dis
play
del sistema Infotainment.
Passaggio dalla visualizzazione ridotta alla
modalità a schermo intero.
● Inserire la retromarcia o posizionare la leva
selettrice in po
sizione R.
● OPPURE: premere il tasto del veicolo della
vi

sualizzazione ridotta.
256

Sistemi di assistenza per il conducente
Se necessario, passare all'immagine della te-
l ec
amer
a posteriore (Rear View Camera
“RVC”)
● Inserire la retromarcia o posizionare la leva
selettrice in po
sizione R.
● OPPURE: premere il tasto di funzione RVC
››

› pag. 261.
All'attivazione del sistema, si udirà un breve
segnale di conferma e si illuminerà in giallo il
simbolo sul tasto.

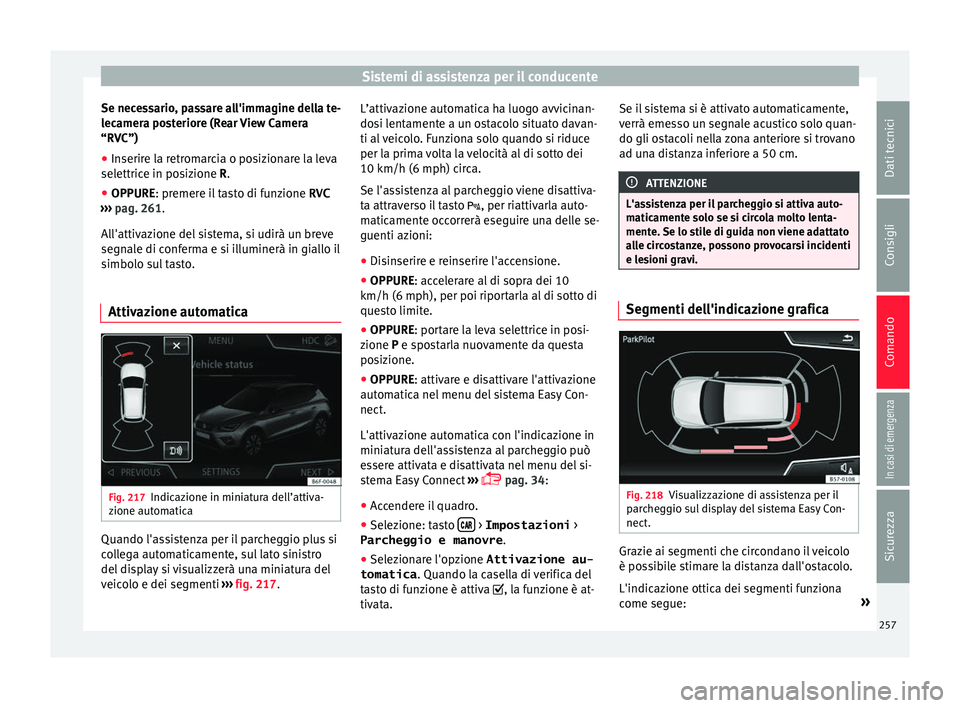

Attivazione automatica Fig. 217
Indicazione in miniatura dell’attiva-
z ione aut
om

atica Quando l'assistenza per il parcheggio plus si
c
o
l

lega automaticamente, sul lato sinistro
del display si visualizzerà una miniatura del
veicolo e dei segmenti ››› fig. 217. L’attivazione automatica ha luogo avvicinan-
dosi l

entamente a un ostacolo situato davan-
ti al veicolo. Funziona solo quando si riduce
per la prima volta la velocità al di sotto dei
10 km/h (6 mph) circa.
Se l'assistenza al parcheggio viene disattiva-
ta attraverso il tasto , per riattivarla auto-
maticamente occorrerà eseguire una delle se-
guenti azioni:
● Disinserire e reinserire l'accensione.
● OPPURE: accel
erare al di sopra dei 10
km/h (6 mph), per poi riportarla al di sotto di
questo limite.
● OPPURE: portar
e la leva selettrice in posi-
zione P e spostarla nuovamente da questa
posizione.
● OPPURE: attivare e di
sattivare l'attivazione
automatica nel menu del sistema Easy Con-
nect.
L'attivazione automatica con l'indicazione in
miniatura dell'assistenza al parcheggio può
essere attivata e disattivata nel menu del si-
stema Easy Connect ›››
 pag. 34
:
● Accendere il quadro.
● Selezione: tasto  > Impostazioni
>
Parcheggio e manovre .
● Selezionare l'opzione Attivazione au-
tomatica . Quando la c
a

sella di verifica del
tasto di funzione è attiva , la funzione è at-
tivata. Se il sistema si è attivato automaticamente,
verrà emes

so un segnale acustico solo quan-
do gli ostacoli nella zona anteriore si trovano
ad una distanza inferiore a 50 cm. ATTENZIONE
L'assistenza per il parcheggio si attiva auto-
matic ament

e solo se si circola molto lenta-
mente. Se lo stile di guida non viene adattato
alle circostanze, possono provocarsi incidenti
e lesioni gravi. Segmenti dell'indicazione grafica
Fig. 218
Visualizzazione di assistenza per il
p ar
c

heggio sul display del sistema Easy Con-
nect. Grazie ai segmenti che circondano il veicolo
è po
s
s

ibile stimare la distanza dall'ostacolo.
L'indicazione ottica dei segmenti funziona
come segue: »
257
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

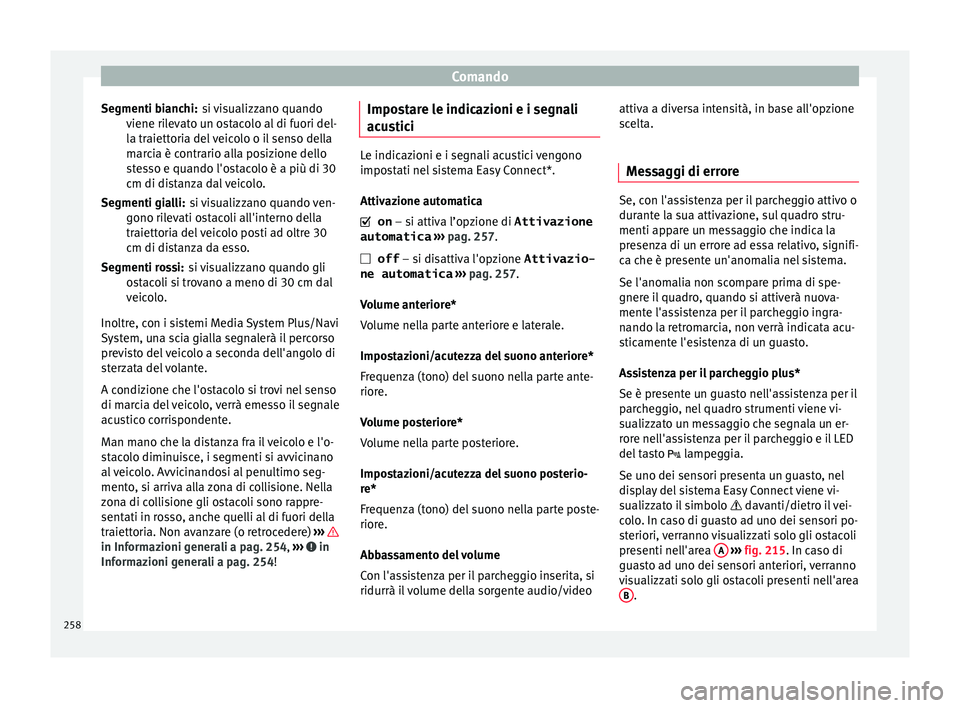

si visualizzano quando
v iene ri
l
evato un ostacolo al di fuori del-
la traiettoria del veicolo o il senso della
marcia è contrario alla posizione dello
stesso e quando l'ostacolo è a più di 30
cm di distanza dal veicolo.
si visualizzano quando ven-
gono rilevati ostacoli all'interno della
traiettoria del veicolo posti ad oltre 30
cm di distanza da esso.
si visualizzano quando gli
ostacoli si trovano a meno di 30 cm dal
veicolo.
Inoltre, con i sistemi Media System Plus/Navi
System, una scia gialla segnalerà il percorso
previsto del veicolo a seconda dell'angolo di
sterzata del volante.
A condizione che l'ostacolo si trovi nel senso
di marcia del veicolo, verrà emesso il segnale
acustico corrispondente.
Man mano che la distanza fra il veicolo e l'o-
stacolo diminuisce, i segmenti si avvicinano
al veicolo. Avvicinandosi al penultimo seg-
mento, si arriva alla zona di collisione. Nella
zona di collisione gli ostacoli sono rappre-
sentati in rosso, anche quelli al di fuori della
traiettoria. Non avanzare (o retrocedere) ››› in Informazioni generali a pag. 254,
››
›
in
Inf orm
az
ioni generali a pag. 254!
Segmenti bianchi:
Segmenti gialli:
Segmenti rossi:
Impostare le indicazioni e i segnali
acus

tici Le indicazioni e i segnali acustici vengono
impos
t

ati nel sistema Easy Connect*.
Attivazione automatica
 on – si attiva l’opzione di Attivazione
automatica ››› pag. 257.
 off – si disattiva l'opzione Attivazio-
ne automatica ››› pag. 257.
Volume anteriore*
Volume nella parte anteriore e laterale.
Impostazioni/acutezza del suono anteriore*
Frequenza (tono) del suono nella parte ante-
riore.
Volume posteriore*
Volume nella parte posteriore.
Impostazioni/acutezza del suono posterio-
re*
Frequenza (tono) del suono nella parte poste-
riore.
Abbassamento del volume
Con l'assistenza per il parcheggio inserita, si
ridurrà il volume della sorgente audio/video attiva a diversa intensità, in base all'opzione
sc
elt

a.
Messaggi di errore Se, con l'assistenza per il parcheggio attivo o
durant
e l

a sua attivazione, sul quadro stru-
menti appare un messaggio che indica la
presenza di un errore ad essa relativo, signifi-
ca che è presente un'anomalia nel sistema.
Se l'anomalia non scompare prima di spe-
gnere il quadro, quando si attiverà nuova-
mente l'assistenza per il parcheggio ingra-
nando la retromarcia, non verrà indicata acu-
sticamente l'esistenza di un guasto.
Assistenza per il parcheggio plus*
Se è presente un guasto nell'assistenza per il
parcheggio, nel quadro strumenti viene vi-
sualizzato un messaggio che segnala un er-
rore nell'assistenza per il parcheggio e il LED
del tasto  lampeggia.
Se uno dei sensori presenta un guasto, nel
display del sistema Easy Connect viene vi-
sualizzato il simbolo  davanti/dietro il vei-
colo. In caso di guasto ad uno dei sensori po-
steriori, verranno visualizzati solo gli ostacoli
presenti nell'area A
› ›
›

fig. 215. In caso di
guasto ad uno dei sensori anteriori, verranno
visualizzati solo gli ostacoli presenti nell'area B .
258
