Seat Toledo 2017 Betriebsanleitung (in German)

Grundsätzliches
Funktionen
Öff nen u
nd s
chließen

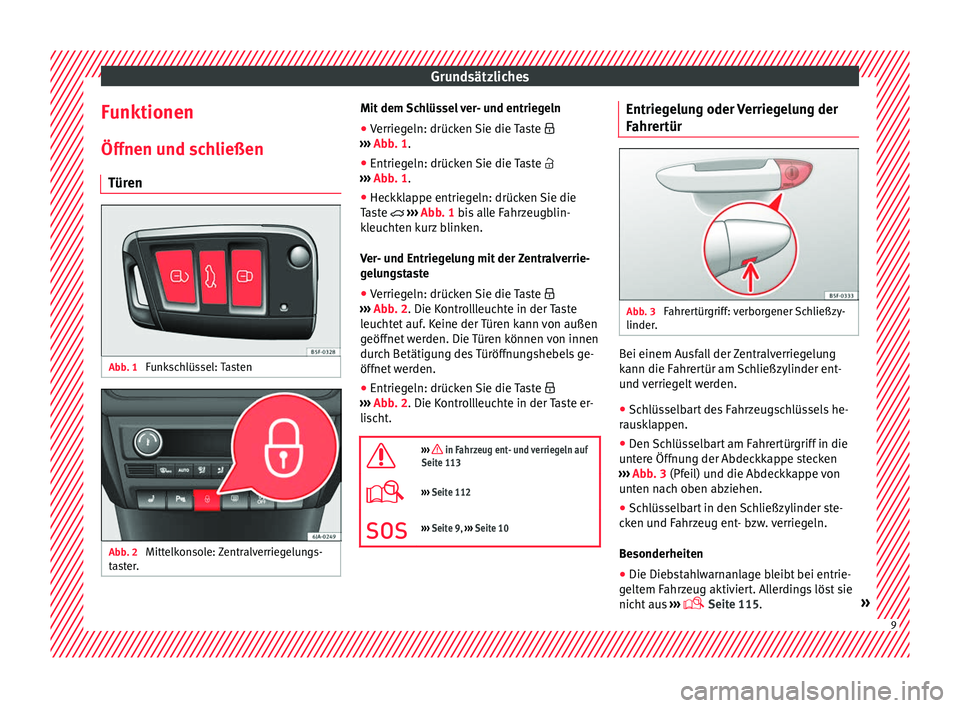

Türen Abb. 1
Funkschlüssel: Tasten Abb. 2
Mittelkonsole: Zentralverriegelungs-
t a s

ter. Mit dem Schlüssel ver- und entriegeln
● Verriegeln: drücken Sie die Taste 
› ››

Abb. 1.
● Entriegeln: drücken Sie die Taste 
›››
Abb. 1.
● Heckklappe entriegeln: drücken Sie die
Tas
te  ››› Abb. 1 bis alle Fahrzeugblin-
kleuchten kurz blinken.
Ver- und Entriegelung mit der Zentralverrie-
gelungstaste
● Verriegeln: drücken Sie die Taste 
›››
Abb. 2. Die Kontrollleuchte in der Taste
leuchtet auf. Keine der Türen kann von außen
geöffnet werden. Die Türen können von innen
durch Betätigung des Türöffnungshebels ge-
öffnet werden.
● Entriegeln: drücken Sie die Taste 
›››
Abb. 2. Die Kontrollleuchte in der Taste er-
lischt.

››› in Fahrzeug ent- und verriegeln auf
Seite 113
››› Seite 112
››› Seite 9, ››› Seite 10 Entriegelung oder Verriegelung der
F
ahr
er

tür Abb. 3
Fahrertürgriff: verborgener Schließzy-
linder . Bei einem Ausfall der Zentralverriegelung
k
ann die F
ahr

ertür am Schließzylinder ent-
und verriegelt werden.
● Schlüsselbart des Fahrzeugschlüssels he-
rausk
lappen.
● Den Schlüsselbart am Fahrertürgriff in die
unter
e Öffnung der Abdeckkappe stecken
››› Abb. 3 (Pfeil) und die Abdeckkappe von
unten nach oben abziehen.
● Schlüsselbart in den Schließzylinder ste-
cken u
nd Fahrzeug ent- bzw. verriegeln.
Besonderheiten
● Die Diebstahlwarnanlage bleibt bei entrie-
gelt em F

ahrzeug aktiviert. Allerdings löst sie
nicht aus ›››
 Seite 115. » 9

Grundsätzliches
● Nac h dem Öff
nen der F
ahrertür bleiben
dem Fahrer 15 Sekunden, um die Zündung
einzuschalten. Nach dieser Zeit wird der
Alarm ausgelöst.
● Zündung einschalten. Die elektronische
Wegf
ahrsicherung erkennt einen gültigen
Fahrzeugschlüssel und deaktiviert die Dieb-
stahlwarnanlage. Hinweis
Die Diebstahlwarnanlage wird beim manuel-
len V

erriegeln des Fahrzeugs mit dem Schlüs-
selbart nicht aktiviert ›››

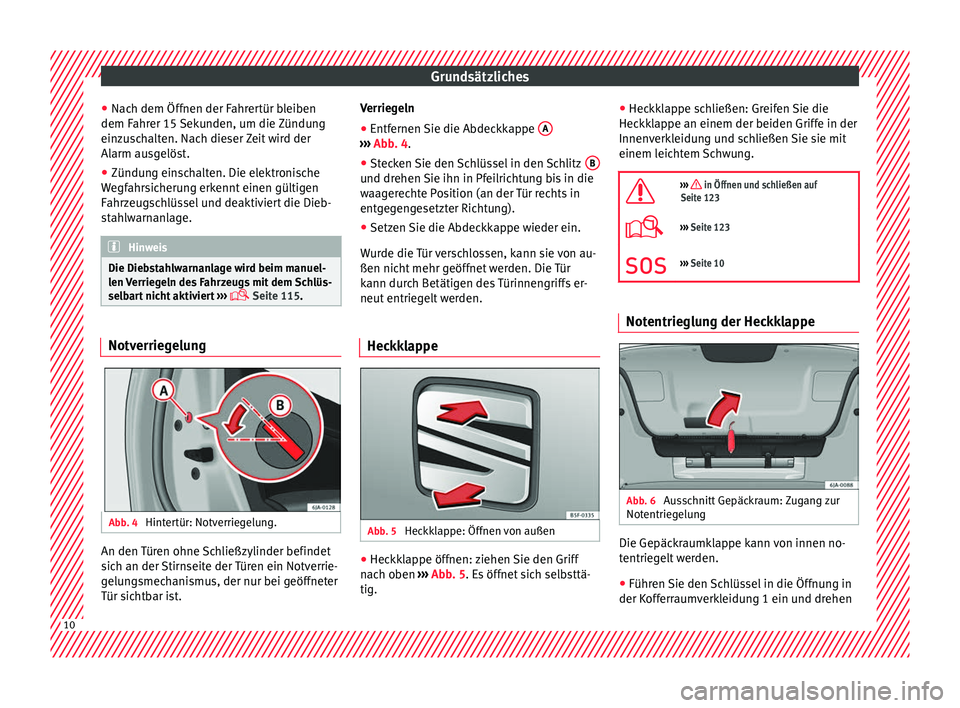

 Seite 115. Notverriegelung
Abb. 4
Hintertür: Notverriegelung. An den Türen ohne Schließzylinder befindet
s
ic
h an der

Stirnseite der Türen ein Notverrie-
gelungsmechanismus, der nur bei geöffneter
Tür sichtbar ist. Verriegeln
●
Entfernen Sie die Abdeckkappe A ›››
Abb . 4.
● St ec

ken Sie den Schlüssel in den Schlitz B und drehen Sie ihn in Pfeilrichtung bis in die
w
aag
er

echte Position (an der Tür rechts in
entgegengesetzter Richtung).
● Setzen Sie die Abdeckkappe wieder ein.
Wurde die
Tür verschlossen, kann sie von au-
ßen nicht mehr geöffnet werden. Die Tür
kann durch Betätigen des Türinnengriffs er-
neut entriegelt werden.
Heckklappe Abb. 5
Heckklappe: Öffnen von außen ●
Heckklappe öffnen: ziehen Sie den Griff
n ac
h o

ben ››› Abb. 5. Es öffnet sich selbsttä-
tig. ●
Heckkl
appe schließen: Greifen Sie die
Heckklappe an einem der beiden Griffe in der
Innenverkleidung und schließen Sie sie mit
einem leichtem Schwung.

››› in Öffnen und schließen auf
Seite 123
››› Seite 123
››› Seite 10 Notentrieglung der Heckklappe
Abb. 6
Ausschnitt Gepäckraum: Zugang zur
Not entrie
g

elung Die Gepäckraumklappe kann von innen no-
t
entrie
g

elt werden.
● Führen Sie den Schlüssel in die Öffnung in
der Kofferr
aumverkleidung 1 ein und drehen10

Grundsätzliches
Sie den Schlüssel in Pfeilrichtung, bis sich
d a
s
Schloss öffnet.

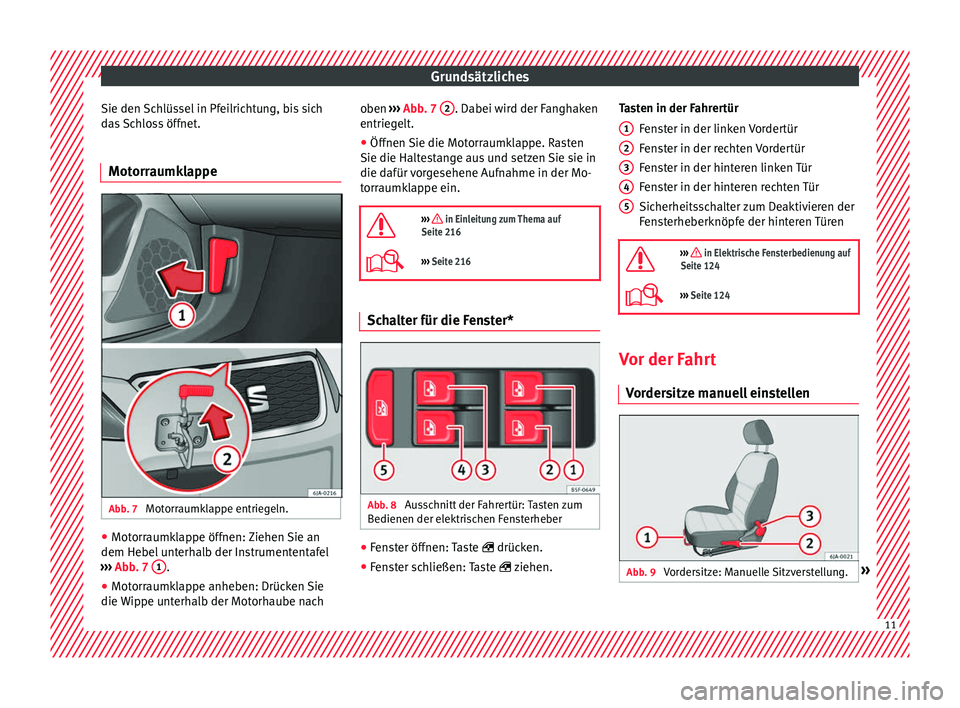

Motorraumklappe Abb. 7
Motorraumklappe entriegeln. ●
Motorraumklappe öffnen: Ziehen Sie an
dem He bel
u

nterhalb der Instrumententafel
››› Abb. 7 1 .
● Motorraumklappe anheben: Drücken Sie
die W
ip

pe unterhalb der Motorhaube nach oben
››› Abb. 7
2 . Dabei wird der Fanghaken
entrie g
elt
.
● Öffnen Sie die Motorraumklappe. Rasten
Sie die Haltes
tange aus und setzen Sie sie in
die dafür vorgesehene Aufnahme in der Mo-
torraumklappe ein.

››› in Einleitung zum Thema auf
Seite 216
››› Seite 216 Schalter für die Fenster*
Abb. 8
Ausschnitt der Fahrertür: Tasten zum
B edienen der el
ektri

schen Fensterheber ●
Fenster öffnen: Taste  drück
en.
● F

enster schließen: Taste  ziehen.T
a
sten in der Fahrertür
Fen s

ter in der linken Vordertür
Fenster in der rechten Vordertür
Fenster in der hinteren linken Tür
Fenster in der hinteren rechten Tür
Sicherheitsschalter zum Deaktivieren der
Fensterheberknöpfe der hinteren Türen

››› in Elektrische Fensterbedienung auf
Seite 124
››› Seite 124 Vor der Fahrt
V or
der

sitze manuell einstellen Abb. 9
Vordersitze: Manuelle Sitzverstellung. » 1
2
3
4
5
11

Grundsätzliches
Nach vorne/hinten: Hebel ziehen und
Sitz
v
erschieben.
Anheben/absenken: Hebel ziehen/drü-
cken.
Nach hinten neigen: Ziehen Sie den He-
bel nach hinten.

››› in Einleitung zum Thema auf

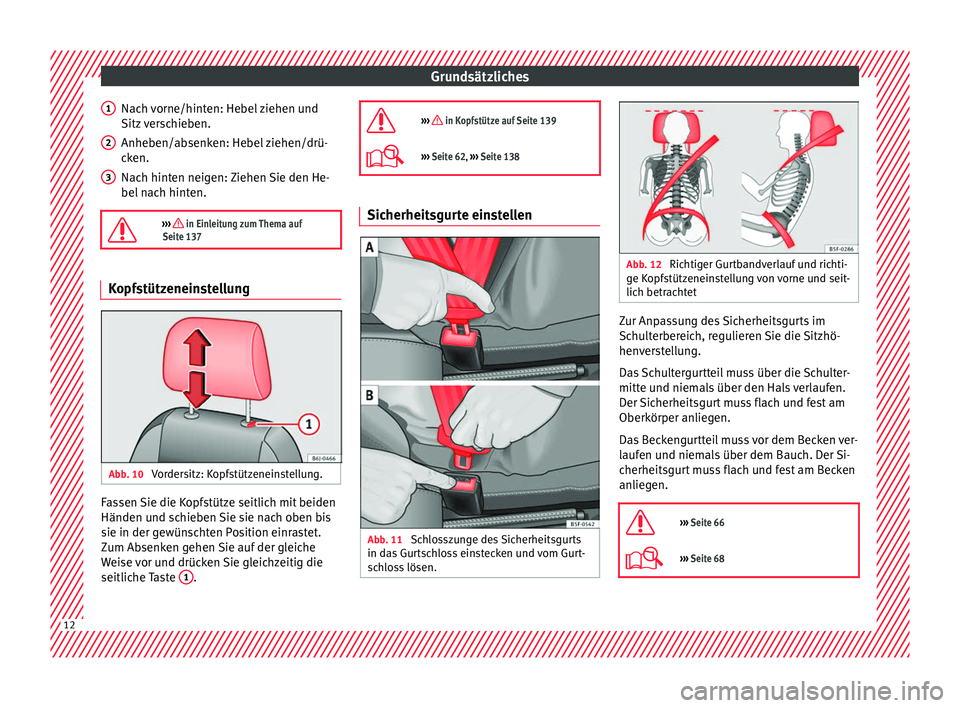

Seite 137 Kopfstützeneinstellung
Abb. 10
Vordersitz: Kopfstützeneinstellung. Fassen Sie die Kopfstütze seitlich mit beiden
Händen u
nd s
c

hieben Sie sie nach oben bis
sie in der gewünschten Position einrastet.
Zum Absenken gehen Sie auf der gleiche
Weise vor und drücken Sie gleichzeitig die
seitliche Taste 1 .
1 2
3 
››› in Kopfstütze auf Seite 139
›››
Seite 62, ››› Seite 138 Sicherheitsgurte einstellen
Abb. 11
Schlosszunge des Sicherheitsgurts
in d a
s

Gurtschloss einstecken und vom Gurt-
schloss lösen. Abb. 12
Richtiger Gurtbandverlauf und richti-
ge K opf

stützeneinstellung von vorne und seit-
lich betrachtet Zur Anpassung des Sicherheitsgurts im
Sc
hu
lt

erbereich, regulieren Sie die Sitzhö-
henverstellung.
Das Schultergurtteil muss über die Schulter-
mitte und niemals über den Hals verlaufen.
Der Sicherheitsgurt muss flach und fest am
Oberkörper anliegen.
Das Beckengurtteil muss vor dem Becken ver-
laufen und niemals über dem Bauch. Der Si-
cherheitsgurt muss flach und fest am Becken
anliegen.

››› Seite 66
››› Seite 68 12

Grundsätzliches

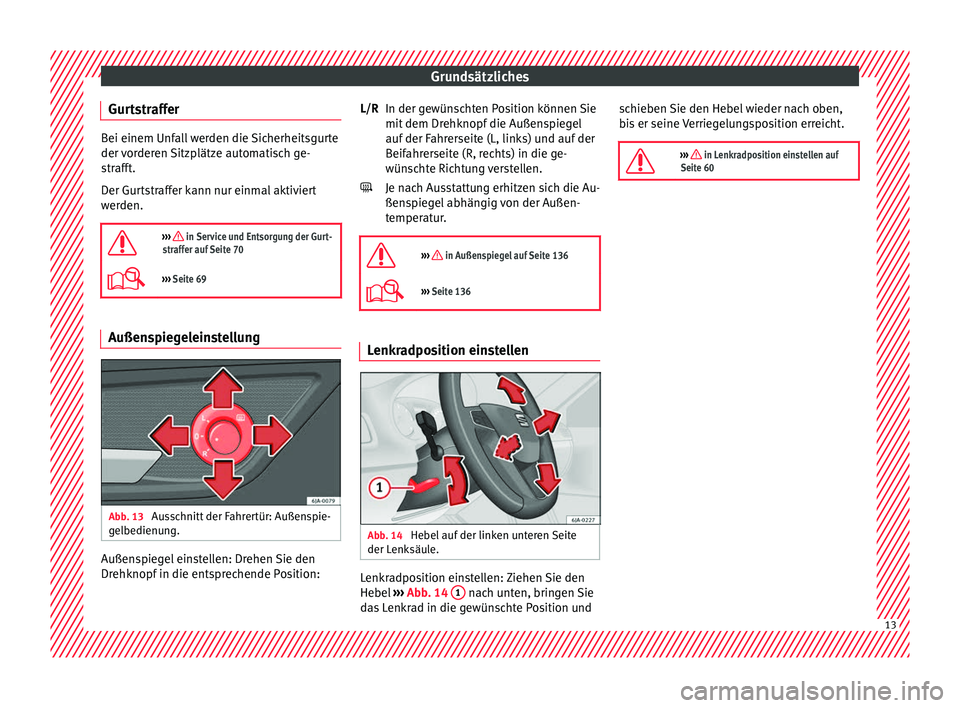

Gurtstraffer Bei einem Unfall werden die Sicherheitsgurte
der v
or
deren Sitzplätze automatisch ge-
strafft.
Der Gurtstraffer kann nur einmal aktiviert
werden.

››› in Service und Entsorgung der Gurt-
straffer auf Seite 70
››› Seite 69 Außenspiegeleinstellung
Abb. 13
Ausschnitt der Fahrertür: Außenspie-
g el
bedienu

ng. Außenspiegel einstellen: Drehen Sie den
Dr
ehknopf
in die ents

prechende Position: In der gewünschten Position können Sie
mit dem Drehknopf

die Außenspiegel
auf der Fahrerseite (L, links) und auf der
Beifahrerseite (R, rechts) in die ge-
wünschte Richtung verstellen.
Je nach Ausstattung erhitzen sich die Au-
ßenspiegel abhängig von der Außen-
temperatur.

››› in Außenspiegel auf Seite 136
››› Seite 136 Lenkradposition einstellen
Abb. 14
Hebel auf der linken unteren Seite
der L enk
säu

le. Lenkradposition einstellen: Ziehen Sie den
He
bel
›

›› Abb. 14 1 nach unten, bringen Sie
d a
s
Lenkrad in die gewünschte Position und
L/R

schieben Sie den Hebel wieder nach oben,
bis

er seine Verriegelungsposition erreicht.

››› in Lenkradposition einstellen auf
Seite 60 13

Grundsätzliches
Airbags Fr ont
airb
agsAbb. 15
Fahrerairbag im Lenkrad und Beifah-
r er
airb

ag in der Instrumententafel Abb. 16
Airbagabdeckungen bei ausgelösten
Fr ont
airb

ags Der Frontairbag für den Fahrer befindet sich
im L
enk
r

ad ›››
Abb. 15  und der Airbag für
den Beifahrer in der Instrumententafel
››› Abb. 15  . Der Einbauort ist durch das
Wort „AIRBAG“ gekennzeichnet.
Die Airbag-Abdeckungen öffnen sich und
bleiben beim Auslösen des Fahrer- und Bei-
fahrerairbags am Lenkrad bzw. der Instru-
mententafel befestigt ›››
Abb. 16. Das Frontairbag-System bietet in Ergänzung
zu den Sic

herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und Beifahrers bei Frontalkollisionen
mit höherer Unfallschwere.
Ihre besondere Konstruktion ermöglicht ei-
nen kontrollierten Gasausgang, indem der In-
sasse Druck auf den Sack ausübt. So bleiben
Kopf und Torax durch den Airbag geschützt.
Nach einem Unfall leert sich der Sack demzu-
folge so weit, dass die Sicht nach vorne wie-
der frei wird.

››› in Frontairbags auf Seite 73 Abschaltung des Beifahrer-Frontair-
b
ag
s Abb. 17
Schalter für Beifahrer-Frontairbag.14

Grundsätzliches
Zur Abschaltung des Beifahrer-Frontairbags:
● Öffnen Sie das Handschuhfach.
● Stecken Sie den Schlüssel in den Schlitz
de s

Schlüsselschalters.
● Der Schlüssel lässt sich etwa ¾ seiner Län-
ge einführen (so w
eit wie möglich).
● Drehen Sie den Schlüssel in die Position
. Üben Sie keinen
zu großen Kraftaufwand
auf. Bei Schwierigkeiten, vergewissern Sie
sich, dass der Schlüssel bis zum Anschlag
eingesteckt wurde.
● Abschließend überprüfen Sie, dass die
Kontro
llleuchte in der Schalttafel  
   im Schriftzug  signalisiert.

››› in Schalter für Beifahrer-Frontairbag
auf Seite 77

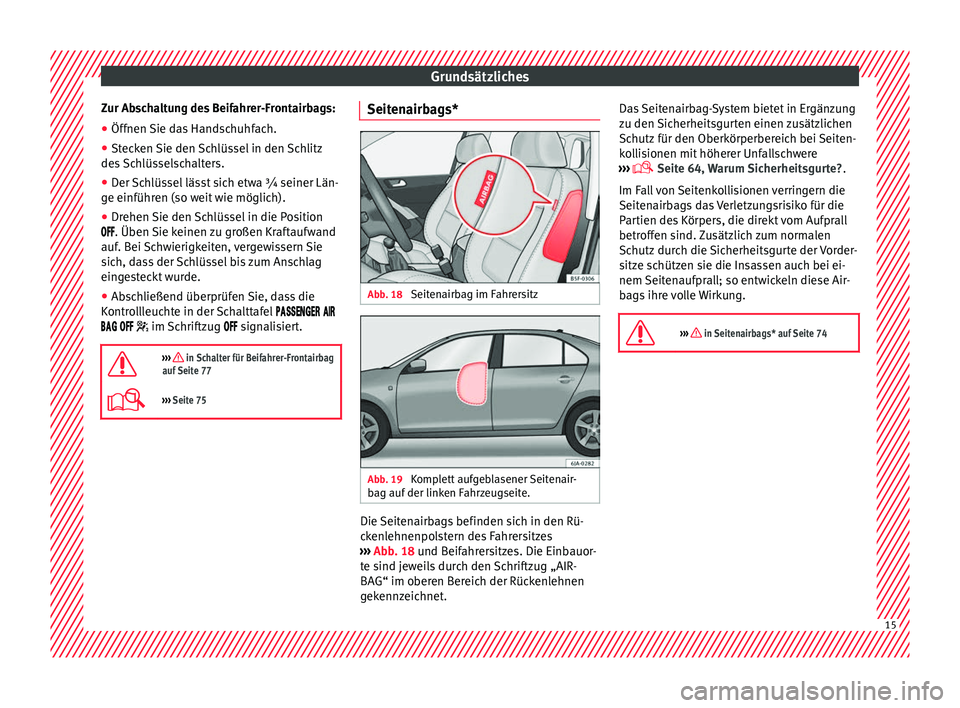

››› Seite 75 Seitenairbags*
Abb. 18
Seitenairbag im Fahrersitz Abb. 19
Komplett aufgeblasener Seitenair-
b ag auf
der link

en Fahrzeugseite. Die Seitenairbags befinden sich in den Rü-
c
k
en

lehnenpolstern des Fahrersitzes
››› Abb. 18 und Beifahrersitzes. Die Einbauor-
te sind jeweils durch den Schriftzug „AIR-
BAG“ im oberen Bereich der Rückenlehnen
gekennzeichnet. Das Seitenairbag-System bietet in Ergänzung
zu den Sic

herheitsgurten einen zusätzlichen
Schutz für den Oberkörperbereich bei Seiten-
kollisionen mit höherer Unfallschwere
›››  Seite 64, Warum Sicherheitsgurte?
.
Im Fall von Seitenkollisionen verringern die
Seitenairbags das Verletzungsrisiko für die
Partien des Körpers, die direkt vom Aufprall
betroffen sind. Zusätzlich zum normalen
Schutz durch die Sicherheitsgurte der Vorder-
sitze schützen sie die Insassen auch bei ei-
nem Seitenaufprall; so entwickeln diese Air-
bags ihre volle Wirkung.

››› in Seitenairbags* auf Seite 74 15

Grundsätzliches

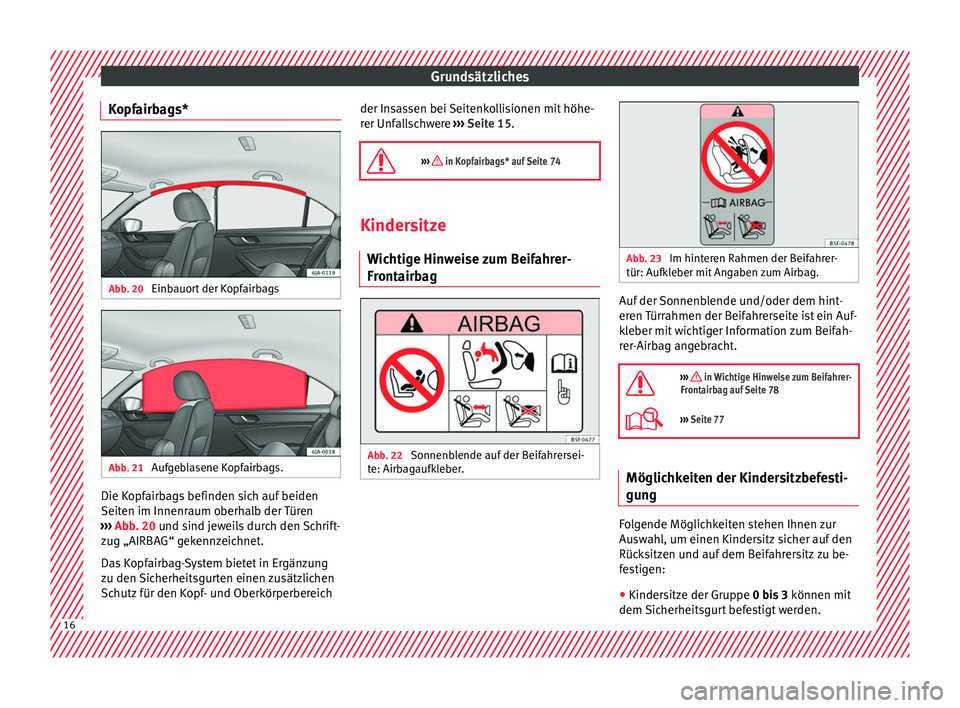

Kopfairbags* Abb. 20
Einbauort der Kopfairbags Abb. 21
Aufgeblasene Kopfairbags. Die Kopfairbags befinden sich auf beiden
Seit
en im Innenr
aum o
berhalb der Türen
››› Abb. 20 und sind jeweils durch den Schrift-
zug „AIRBAG“ gekennzeichnet.
Das Kopfairbag-System bietet in Ergänzung
zu den Sicherheitsgurten einen zusätzlichen
Schutz für den Kopf- und Oberkörperbereich der Insassen bei Seitenkollisionen mit höhe-
rer Unfal

lschwere ››› Seite 15.

››› in Kopfairbags* auf Seite 74 Kindersitze
Wichtig
e Hinweise zum Beifahrer-
Frontairbag Abb. 22
Sonnenblende auf der Beifahrersei-
t e: Airb
ag

aufkleber. Abb. 23
Im hinteren Rahmen der Beifahrer-
tür: Aufkl e

ber mit Angaben zum Airbag. Auf der Sonnenblende und/oder dem hint-
er
en
T

ürrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht.

››› in Wichtige Hinweise zum Beifahrer-
Frontairbag auf Seite 78
››› Seite 77 Möglichkeiten der Kindersitzbefesti-
gu
n
g Folgende Möglichkeiten stehen Ihnen zur
Au
sw
ah

l, um einen Kindersitz sicher auf den
Rücksitzen und auf dem Beifahrersitz zu be-
festigen:
● Kindersitze der Gruppe 0 bis
3 können mit
dem Sicherheitsgurt befestigt werden. 16

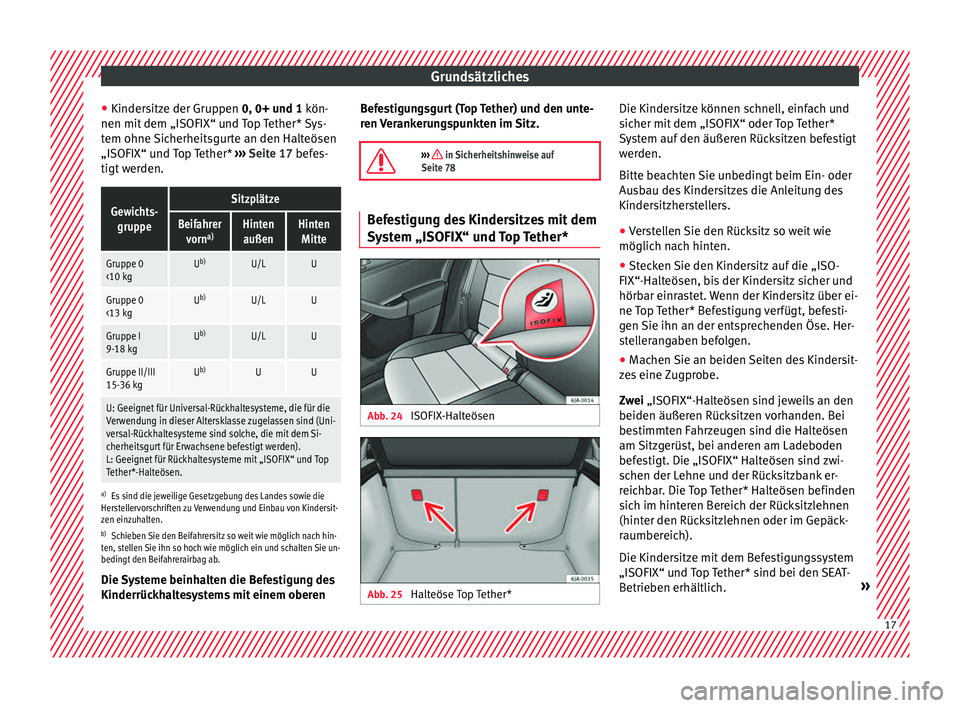

Grundsätzliches
● Kinder s
itz
e der Gruppen 0, 0+ und 1 kön-
nen mit dem „ISOFIX“ und Top Tether* Sys-
tem ohne Sicherheitsgurte an den Halteösen
„ISOFIX“ und Top Tether* ››› Seite 17 befes-
tigt werden.
Gewichts- gruppeSitzplätze
Beifahrer vorn a)Hinten
außenHinten Mitte
Gruppe 0
<10 kgU b)U/LU
Gruppe 0
<13 kgUb)U/LU
Gruppe I
9-18 kgUb)U/LU
Gruppe II/III
15-36 kgUb)UU
U: Geeignet für Universal-Rückhaltesysteme, die für die
Verwendung in dieser Altersklasse zugelassen sind (Uni-
versal-Rückhaltesysteme sind solche, die mit dem Si-
cherheitsgurt für Erwachsene befestigt werden).
L: Geeignet für Rückhaltesysteme mit „ISOFIX“ und Top
Tether*-Halteösen.
a)
Es sind die jeweilige Gesetzgebung des Landes sowie die
Herstellervorschriften zu Verwendung und Einbau von Kindersit-
zen einzuhalten.
b) Schieben Sie den Beifahrersitz so weit wie möglich nach hin-
ten, stellen Sie ihn so hoch wie möglich ein und schalten Sie un-
bedingt den Beifahrerairbag ab.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen Befestigungsgurt (Top Tether) und den unte-
ren V

erankerungspunkten im Sitz.

››› in Sicherheitshinweise auf
Seite 78 Befestigung des Kindersitzes mit dem
Sys

tem „ISOFIX“ und Top Tether* Abb. 24
ISOFIX-Halteösen Abb. 25
Halteöse Top Tether* Die Kindersitze können schnell, einfach und
s
ic
her mit

dem „ISOFIX“ oder Top Tether*
System auf den äußeren Rücksitzen befestigt
werden.
Bitte beachten Sie unbedingt beim Ein- oder
Ausbau des Kindersitzes die Anleitung des
Kindersitzherstellers.
● Verstellen Sie den Rücksitz so weit wie
möglich nac
h hinten.
● Stecken Sie den Kindersitz auf die „ISO-
FIX“-Halteösen, bi
s der Kindersitz sicher und
hörbar einrastet. Wenn der Kindersitz über ei-
ne Top Tether* Befestigung verfügt, befesti-
gen Sie ihn an der entsprechenden Öse. Her-
stellerangaben befolgen.
● Machen Sie an beiden Seiten des Kindersit-
zes
eine Zugprobe.
Zwei „ISOFIX“-Halteösen sind jeweils an den
beiden äußeren Rücksitzen vorhanden. Bei
bestimmten Fahrzeugen sind die Halteösen
am Sitzgerüst, bei anderen am Ladeboden
befestigt. Die „ISOFIX“ Halteösen sind zwi-
schen der Lehne und der Rücksitzbank er-
reichbar. Die Top Tether* Halteösen befinden
sich im hinteren Bereich der Rücksitzlehnen
(hinter den Rücksitzlehnen oder im Gepäck-
raumbereich).
Die Kindersitze mit dem Befestigungssystem
„ISOFIX“ und Top Tether* sind bei den SEAT-
Betrieben erhältlich. » 17

Grundsätzliches
››› in Sicherheitshinweise auf
Seite 78 Fahrzeug starten
Zündsc
hloss Abb. 26
Positionen des Zündschlüssels Zündung einschalten: Stecken Sie den
Sc
h
lüs

sel in das Zündschloss und starten Sie
den Motor.
Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel auf
Position P stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder lo

s.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht
drehen ist möglicherweise die Lenkradsperre
eingerastet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c

hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g
anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung.
● Automatikgetriebe: Treten Sie das Brems-
pedal u
nd bringen Sie den Wählhebel in Stel-
lung P oder in N.
● Drehen Sie den Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu

ng 2 zurück. Geben Sie dabei kein
G a
s. St
art-Stopp-System*
Bei st
ehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet.

››› in Einleitung zum Thema auf
Seite 161
››› Seite 161 Licht und Sicht
Lic ht
s

chalter Abb. 27
Instrumententafel: Bedienelement
Lic ht Lichtschalter in die gewünschte Position dre-
hen
››
›

Abb. 27. 18
