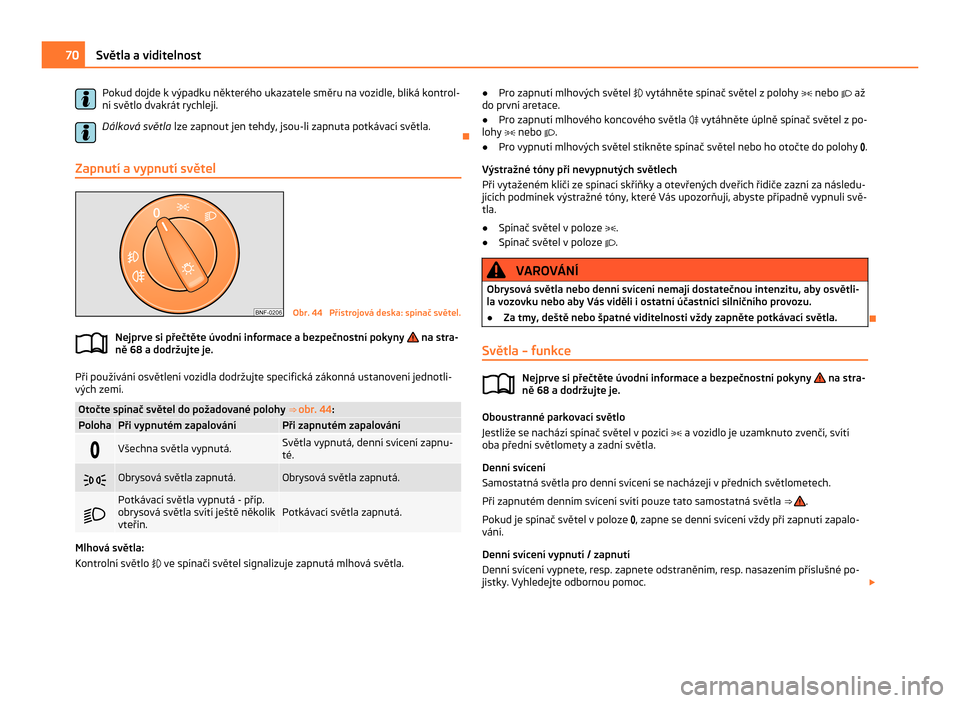

Page 71 of 239
Pokud dojde k výpadku některého ukazatele směru na vozidle, bliká kontrol-
ní světlo dvakrát rychleji.
Dálková světla lze zapnout jen tehdy, jsou-li zapnuta potkávací světla.
Ð
Zapnutí a vypnutí světel Obr. 44 Přístrojová deska: spínač světel.
Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 68
a dodržujte je. Při používání osvětlení vozidla dodržujte specifická zákonná ustanovení jednotli-
vých zemí.
Otočte spínač světel do požadované polohy
⇒ obr. 44:Poloha Při vypnutém zapalování Při zapnutém zapalování
Všechna světla vypnutá. Světla vypnutá, denní svícení zapnu-
té.
Obrysová světla zapnutá. Obrysová světla zapnutá.
Potkávací světla vypnutá - příp.
obrysová světla svítí ještě několik
vteřin.
Potkávací světla zapnutá.
Mlhová světla:
Kontrolní světlo
ve spínači světel signalizuje zapnutá mlhová světla. ä
●
Pro zapnutí mlhových světel
vytáhněte spínač světel z polohy nebo až
do první aretace.
● Pro zapnutí mlhového koncového světla vytáhněte úplně spínač světel z
po-
lohy nebo .
● Pro vypnutí mlhových světel stikněte spínač světel nebo ho otočte do polohy .
Výstražné tóny při nevypnutých světlech
Při vytaženém klíči ze spínací skříňky a otevřených dveřích řidiče zazní za následu-
jících podmínek výstražné tóny, které Vás upozorňují, abyste případně vypnuli svě-
tla.
● Spínač světel v poloze .
● Spínač světel v poloze . VAROVÁNÍ
Obrysová světla nebo denní svícení nemají dostatečnou intenzitu, aby osvětli-
la vozovku nebo aby Vás viděli i
ostatní účastníci silničního provozu.
● Za tmy, deště nebo špatné viditelnosti vždy zapněte potkávací světla. Ð
Světla – funkce Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 68
a dodržujte je. Oboustranné parkovací světlo
Jestliže se nachází spínač světel v
pozici a vozidlo je uzamknuto zvenčí, svítí
oba přední světlomety a zadní světla.
Denní svícení
Samostatná světla pro denní svícení se nacházejí v předních světlometech.
Při zapnutém denním svícení svítí pouze tato samostatná světla ⇒ .
Pokud je spínač světel v
poloze , zapne se denní svícení vždy při zapnutí zapalo-
vání.
Denní svícení vypnutí / zapnutí
Denní svícení vypnete, resp. zapnete odstraněním, resp. nasazením příslušné po-
jistky. Vyhledejte odbornou pomoc. £
ä 70
Světla a viditelnost
Page 72 of 239

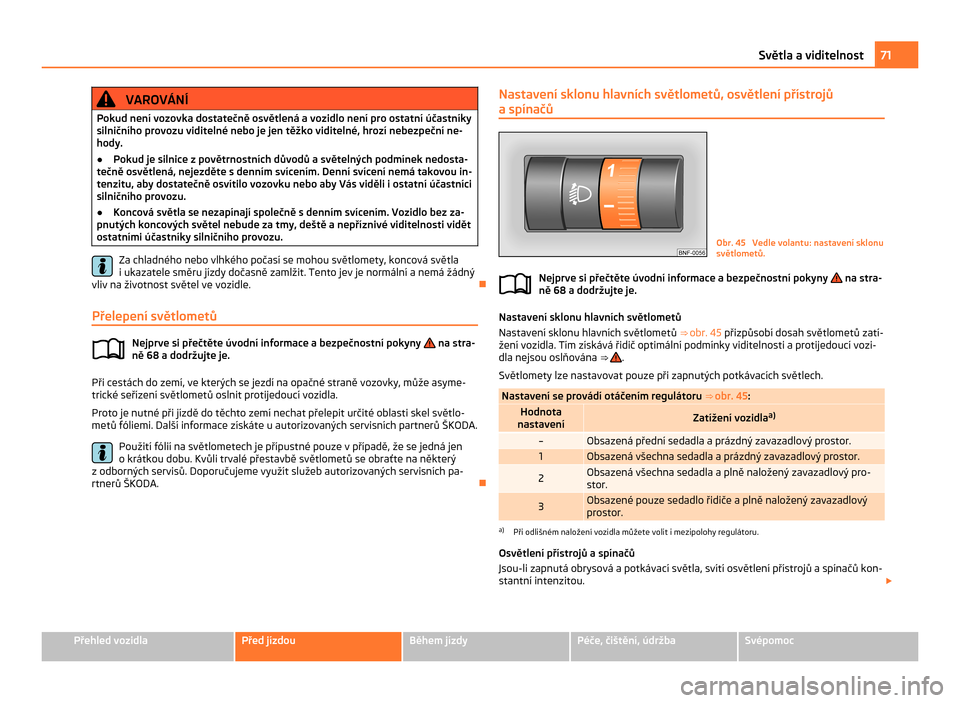

VAROVÁNÍ
Pokud není vozovka dostatečně osvětlená a vozidlo není pro ostatní účastníky
silničního provozu viditelné nebo je jen těžko viditelné, hrozí nebezpeční ne-
hody.
● Pokud je silnice z povětrnostních důvodů a světelných podmínek nedosta-
tečně osvětlená, nejezděte s denním svícením. Denní svícení nemá takovou in-
tenzitu, aby dostatečně osvítilo vozovku nebo aby Vás viděli i
ostatní účastníci
silničního provozu.
● Koncová světla se nezapínají společně s denním svícením. Vozidlo bez za-
pnutých koncových světel nebude za tmy, deště a
nepříznivé viditelnosti vidět
ostatními účastníky silničního provozu. Za chladného nebo vlhkého počasí se mohou světlomety, koncová světla
i ukazatele směru jízdy dočasně zamlžit. Tento jev je normální a
nemá žádný
vliv na životnost světel ve vozidle. Ð
Přelepení světlometů Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 68
a dodržujte je. Při cestách do zemí, ve kterých se jezdí na opačné straně vozovky, může asyme-
trické seřízení světlometů oslnit protijedoucí vozidla.
Proto je nutné při jízdě do těchto zemí nechat přelepit určité oblasti skel světlo-
metů fóliemi. Další informace získáte u
autorizovaných servisních partnerů ŠKODA.
Použití fólií na světlometech je přípustné pouze v případě, že se jedná jen
o krátkou dobu. Kvůli trvalé přestavbě světlometů se obraťte na některý
z odborných servisů. Doporučujeme využít služeb autorizovaných servisních pa-
rtnerů ŠKODA. Ðä Nastavení sklonu hlavních světlometů, osvětlení přístrojů
a spínačů
Obr. 45 Vedle volantu: nastavení sklonu
světlometů.
Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 68
a dodržujte je. Nastavení sklonu hlavních světlometů
Nastavení sklonu hlavních světlometů
⇒
obr. 45 přizpůsobí dosah světlometů zatí-
žení vozidla. Tím získává řidič optimální podmínky viditelnosti a protijedoucí vozi-
dla nejsou oslňována ⇒ .
Světlomety lze nastavovat pouze při zapnutých potkávacích světlech. Nastavení se provádí otáčením regulátoru
⇒ obr. 45: Hodnota
nastavení Zatížení vozidla
a) – Obsazená přední sedadla a prázdný zavazadlový prostor.
1 Obsazená všechna sedadla a prázdný zavazadlový prostor.
2 Obsazená všechna sedadla a plně naložený zavazadlový pro-
stor.
3 Obsazené pouze sedadlo řidiče a plně naložený zavazadlový
prostor.
a)
Při odlišném naložení vozidla můžete volit i mezipolohy regulátoru.
Osvětlení přístrojů a
spínačů
Jsou-li zapnutá obrysová a potkávací světla, svítí osvětlení přístrojů a spínačů kon-
stantní intenzitou. £
ä 71
Světla a viditelnost Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc
Page 73 of 239
VAROVÁNÍ
Těžké předměty ve vozidle mohou vést k tomu, že světlomety oslní ostatní
účastníky silničního provozu. Nebezpečí nehod a vážných zranění.
● Světelný kužel vždy přizpůsobte stavu naložení vozidla, aby ostatní účast-
níci silničního provozu nebyli oslňováni. Ð

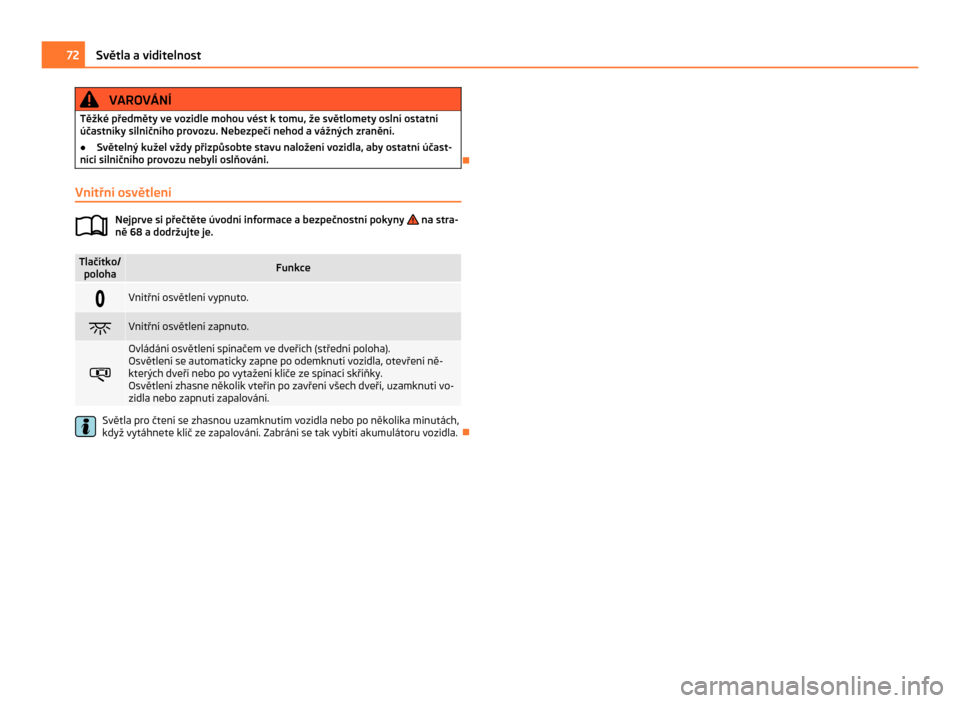

Vnitřní osvětlení Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 68
a dodržujte je. Tlačítko/
poloha Funkce
Vnitřní osvětlení vypnuto.
Vnitřní osvětlení zapnuto.
Ovládání osvětlení spínačem ve dveřích (střední poloha).
Osvětlení se automaticky zapne po odemknutí vozidla, otevření ně-
kterých dveří nebo po vytažení klíče ze spínací skříňky.
Osvětlení zhasne několik vteřin po zavření všech dveří, uzamknutí vo-
zidla nebo zapnutí zapalování. Světla pro čtení se zhasnou uzamknutím vozidla nebo po několika minutách,
když vytáhnete klíč ze zapalování. Zabrání se tak vybití akumulátoru vozidla. Ðä72
Světla a viditelnost
Page 74 of 239

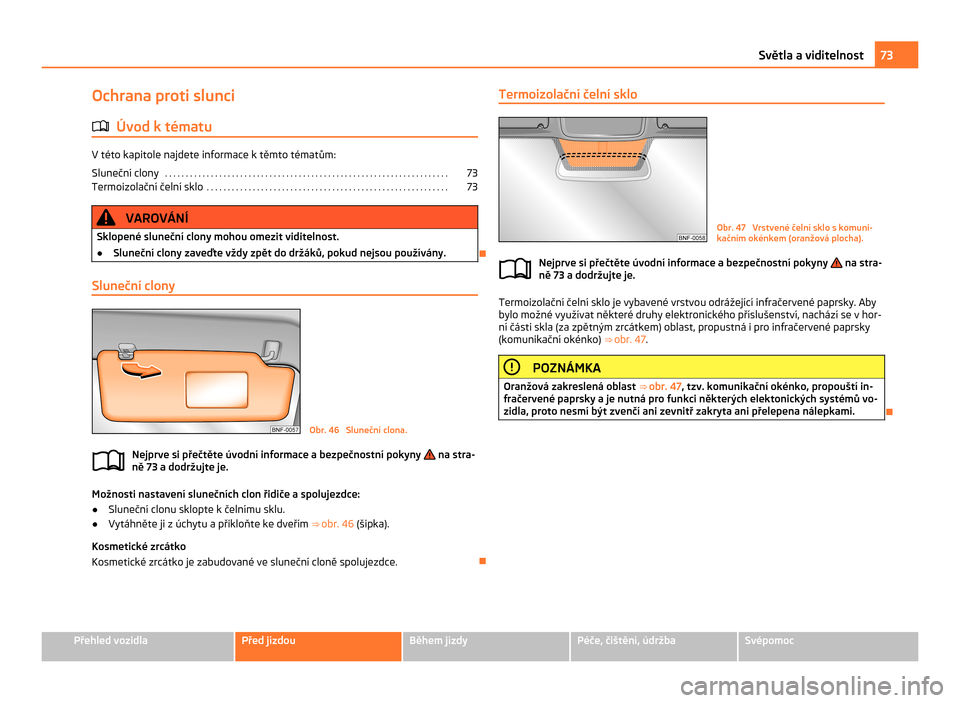

Ochrana proti slunci
ä Úvod k tématu V této kapitole najdete informace k těmto tématům:
Sluneční clony
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Termoizolační čelní sklo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73VAROVÁNÍ
Sklopené sluneční clony mohou omezit viditelnost.
● Sluneční clony zaveďte vždy zpět do držáků, pokud nejsou používány. Ð
Sluneční clony Obr. 46 Sluneční clona.
Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 73
a dodržujte je. Možnosti nastavení slunečních clon řidiče a spolujezdce:
●
Sluneční clonu sklopte k čelnímu sklu.
● Vytáhněte ji z úchytu a přikloňte ke dveřím ⇒
obr. 46 (šipka).
Kosmetické zrcátko
Kosmetické zrcátko je zabudované ve sluneční cloně spolujezdce. Ð
ä Termoizolační čelní sklo Obr. 47 Vrstvené čelní sklo s komuni-
kačním okénkem (oranžová plocha).
Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 73
a dodržujte je. Termoizolační čelní sklo je vybavené vrstvou odrážející infračervené paprsky. Aby
bylo možné využívat některé druhy elektronického příslušenství, nachází se v
hor-
ní části skla (za zpětným zrcátkem) oblast, propustná i pro infračervené paprsky
(komunikační okénko) ⇒ obr. 47 . POZNÁMKA
Oranžová zakreslená oblast ⇒
obr. 47, tzv. komunikační okénko, propouští in-
fračervené paprsky a je nutná pro funkci některých elektonických systémů vo-
zidla, proto nesmí být zvenčí ani zevnitř zakryta ani přelepena nálepkami. Ðä 73
Světla a viditelnost Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc
Page 75 of 239

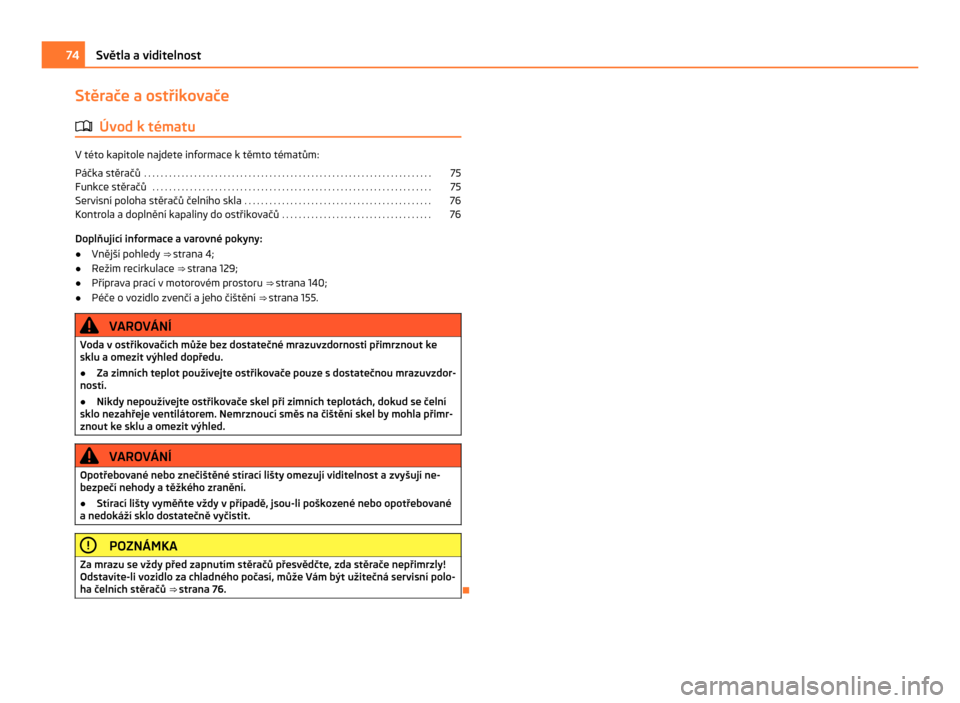

Stěrače a ostřikovače
ä Úvod k tématu V této kapitole najdete informace k těmto tématům:
Páčka stěračů
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Funkce stěračů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Servisní poloha stěračů čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Kontrola a doplnění kapaliny do ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76
Doplňující informace a varovné pokyny:
● Vnější pohledy ⇒ strana 4;
● Režim recirkulace ⇒ strana 129;
● Příprava prací v motorovém prostoru ⇒ strana 140;
● Péče o vozidlo zvenčí a jeho čištění ⇒ strana 155. VAROVÁNÍ
Voda v ostřikovačích může bez dostatečné mrazuvzdornosti přimrznout ke
sklu a omezit výhled dopředu.
● Za zimních teplot používejte ostřikovače pouze s dostatečnou mrazuvzdor-
ností.
● Nikdy nepoužívejte ostřikovače skel při zimních teplotách, dokud se čelní
sklo nezahřeje ventilátorem. Nemrznoucí směs na čištění skel by mohla přimr-
znout ke sklu a omezit výhled. VAROVÁNÍ
Opotřebované nebo znečištěné stírací lišty omezují viditelnost a zvyšují ne-
bezpečí nehody a těžkého zranění.
● Stírací lišty vyměňte vždy v případě, jsou-li poškozené nebo opotřebované
a nedokáží sklo dostatečně vyčistit. POZNÁMKA
Za mrazu se vždy před zapnutím stěračů přesvědčte, zda stěrače nepřimrzly!
Odstavíte-li vozidlo za chladného počasí, může Vám být užitečná servisní polo-
ha čelních stěračů ⇒
strana 76. Ð74
Světla a viditelnost
Page 76 of 239

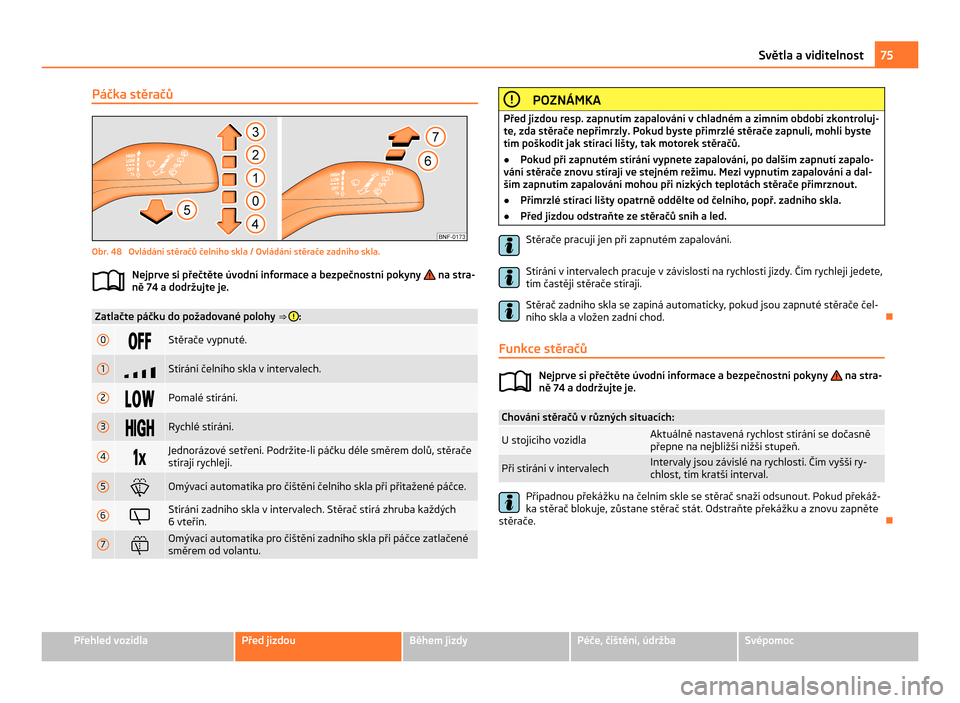

Páčka stěračů
Obr. 48 Ovládání stěračů čelního skla / Ovládání stěrače zadního skla.
Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 74 a dodržujte je. Zatlačte páčku do požadované polohy
⇒ :
0
Stěrače vypnuté.
1
Stírání čelního skla v intervalech.
2
Pomalé stírání.
3
Rychlé stírání.
4
Jednorázové setření. Podržíte-li páčku déle směrem dolů, stěrače
stírají rychleji.
5
Omývací automatika pro čištění čelního skla při přitažené páčce.
6
Stírání zadního skla v intervalech. Stěrač stírá zhruba každých
6
vteřin. 7
Omývací automatika pro čištění zadního skla při páčce zatlačené
směrem od volantu. ä POZNÁMKA
Před jízdou resp. zapnutím zapalování v chladném a zimním období zkontroluj-
te, zda stěrače nepřimrzly. Pokud byste přimrzlé stěrače zapnuli, mohli byste
tím poškodit jak stírací lišty, tak motorek stěračů.
● Pokud při zapnutém stírání vypnete zapalování, po dalším zapnutí zapalo-
vání stěrače znovu stírají ve stejném režimu. Mezi vypnutím zapalování a
dal-
ším zapnutím zapalování mohou při nízkých teplotách stěrače přimrznout.
● Přimrzlé stírací lišty opatrně oddělte od čelního, popř. zadního skla.
● Před jízdou odstraňte ze stěračů sníh a led. Stěrače pracují jen při zapnutém zapalování.
Stírání v
intervalech pracuje v závislosti na rychlosti jízdy. Čím rychleji jedete,
tím častěji stěrače stírají.
Stěrač zadního skla se zapíná automaticky, pokud jsou zapnuté stěrače čel-
ního skla a vložen zadní chod. Ð
Funkce stěračů Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 74 a dodržujte je. Chování stěračů v různých situacích:
U stojícího vozidla Aktuálně nastavená rychlost stírání se dočasně
přepne na nejbližší nižší stupeň.
Při stírání v intervalech Intervaly jsou závislé na rychlosti. Čím vyšší ry-
chlost, tím kratší interval. Případnou překážku na čelním skle se stěrač snaží odsunout. Pokud překáž-
ka stěrač blokuje, zůstane stěrač stát. Odstraňte překážku a
znovu zapněte
stěrače. Ð ä 75
Světla a viditelnost Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc
Page 77 of 239

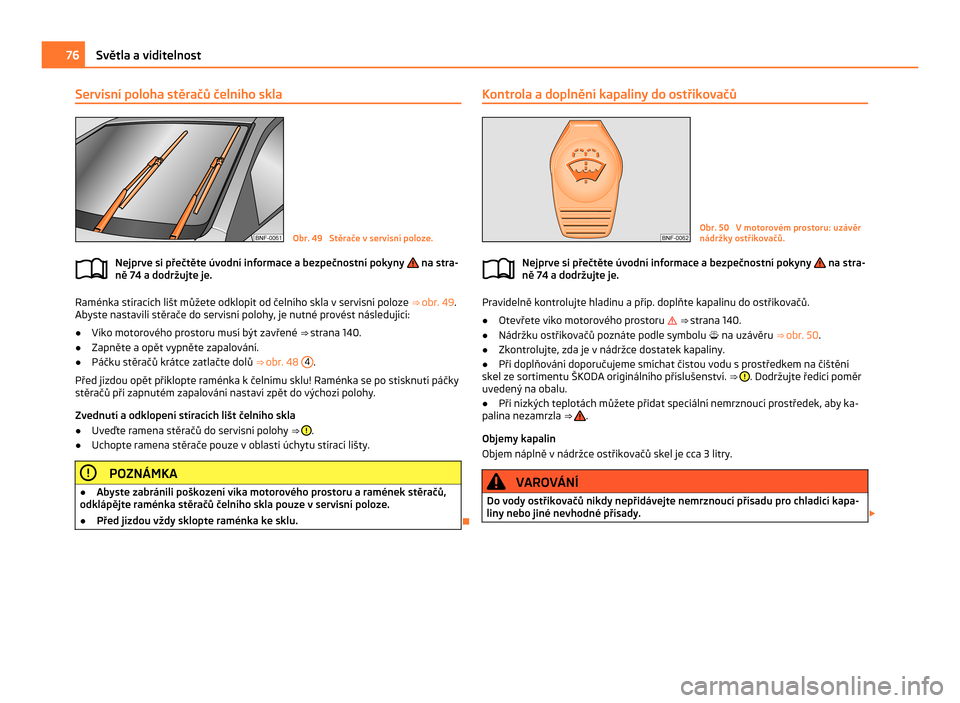

Servisní poloha stěračů čelního skla
Obr. 49 Stěrače v servisní poloze.
Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 74 a dodržujte je. Raménka stíracích lišt můžete odklopit od čelního skla v servisní poloze
⇒ obr. 49 .
Abyste nastavili stěrače do servisní polohy, je nutné provést následující:
● Víko motorového prostoru musí být zavřené ⇒ strana 140.
● Zapněte a opět vypněte zapalování.
● Páčku stěračů krátce zatlačte dolů ⇒
obr. 48 4 .
Před jízdou opět přiklopte raménka k
čelnímu sklu! Raménka se po stisknutí páčky
stěračů při zapnutém zapalování nastaví zpět do výchozí polohy.
Zvednutí a odklopení stíracích lišt čelního skla
● Uveďte ramena stěračů do servisní polohy ⇒ .
● Uchopte ramena stěrače pouze v oblasti úchytu stírací lišty. POZNÁMKA
● Abyste zabránili poškození víka motorového prostoru a
ramének stěračů,
odklápějte raménka stěračů čelního skla pouze v servisní poloze.
● Před jízdou vždy sklopte raménka ke sklu. Ð
ä
Kontrola a doplnění kapaliny do ostřikovačů Obr. 50 V motorovém prostoru: uzávěr
nádržky ostřikovačů.
Nejprve si přečtěte úvodní informace a bezpečnostní pokyny na stra-
ně 74 a dodržujte je. Pravidelně kontrolujte hladinu a příp. doplňte kapalinu do ostřikovačů.
● Otevřete víko motorového prostoru ⇒
strana 140.
● Nádržku ostřikovačů poznáte podle symbolu na uzávěru ⇒ obr. 50 .
● Zkontrolujte, zda je v nádržce dostatek kapaliny.
● Při doplňování doporučujeme smíchat čistou vodu s prostředkem na čištění
skel ze sortimentu
ŠKODA originálního příslušenství. ⇒ . Dodržujte ředicí poměr
uvedený na obalu.
● Při nízkých teplotách můžete přidat speciální nemrznoucí prostředek, aby ka-
palina nezamrzla ⇒
.
Objemy kapalin
Objem náplně v nádržce ostřikovačů skel je cca 3
litry. VAROVÁNÍ
Do vody ostřikovačů nikdy nepřidávejte nemrznoucí přísadu pro chladicí kapa-
liny nebo jiné nevhodné přísady. £ ä76
Světla a viditelnost
Page 78 of 239

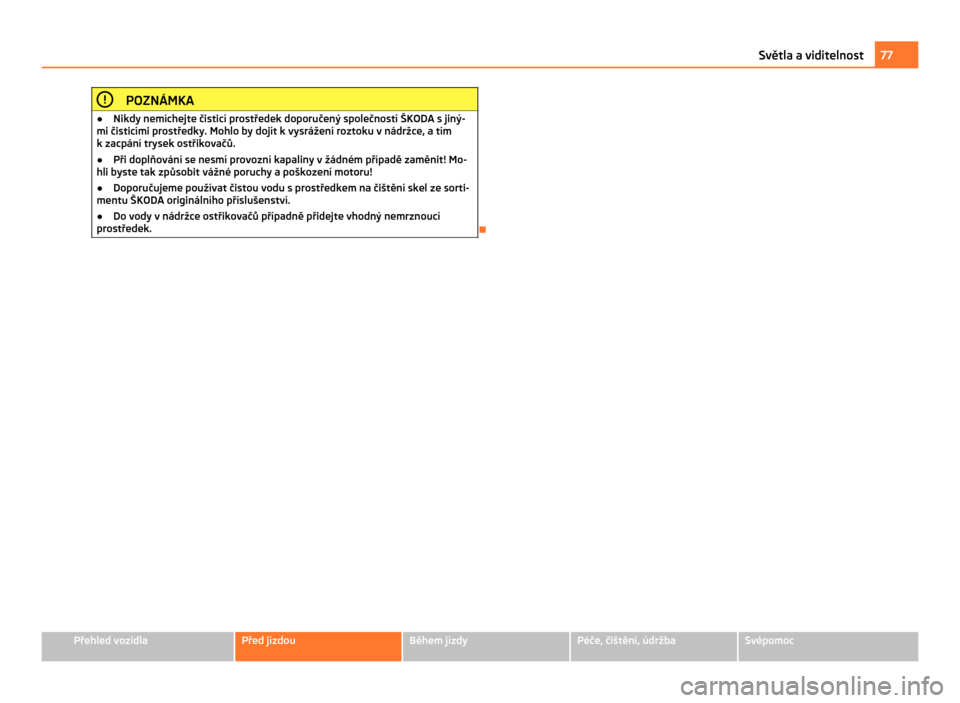

POZNÁMKA
● Nikdy nemíchejte čisticí prostředek doporučený společností ŠKODA s jiný-
mi čisticími prostředky. Mohlo by dojít k vysrážení roztoku v nádržce, a tím
k zacpání trysek ostřikovačů.
● Při doplňování se nesmí provozní kapaliny v žádném případě zaměnit! Mo-
hli byste tak způsobit vážné poruchy a
poškození motoru!
● Doporučujeme používat čistou vodu s prostředkem na čištění skel ze sorti-
mentu ŠKODA
originálního příslušenství.
● Do vody v nádržce ostřikovačů případně přidejte vhodný nemrznoucí
prostředek. Ð 77
Světla a viditelnost Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc
Page 79 of 239

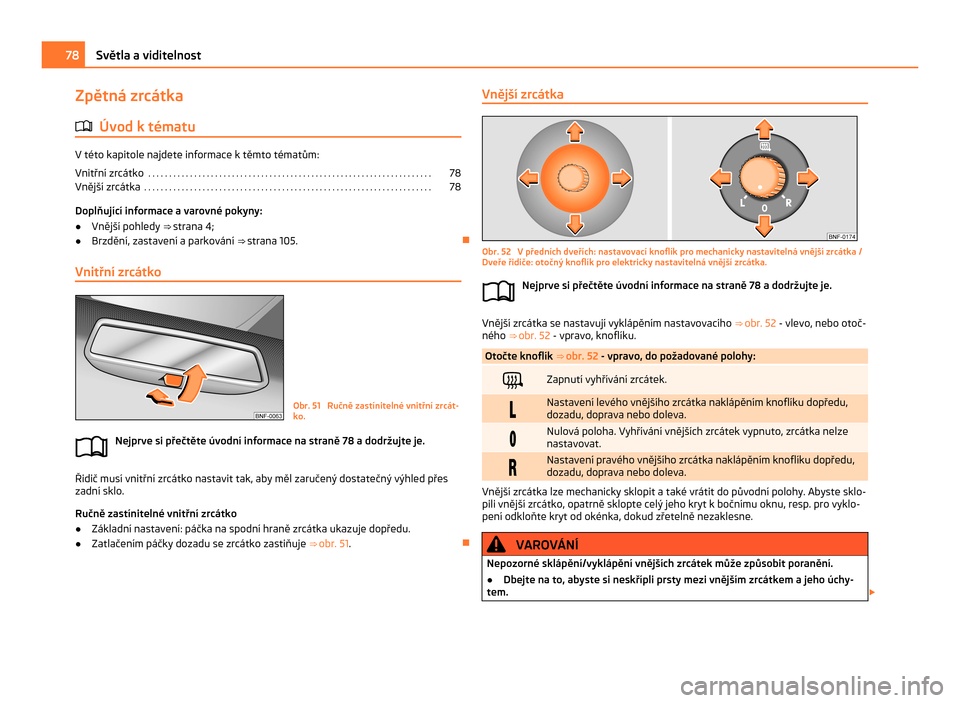

Zpětná zrcátka
ä Úvod k tématu V této kapitole najdete informace k těmto tématům:
Vnitřní zrcátko
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Vnější zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Doplňující informace a varovné pokyny:
● Vnější pohledy ⇒ strana 4;
● Brzdění, zastavení a parkování ⇒ strana 105.Ð
Vnitřní zrcátko Obr. 51 Ručně zastínitelné vnitřní zrcát-
ko.
Nejprve si přečtěte úvodní informace na straně 78 a dodržujte je. Řidič musí vnitřní zrcátko nastavit tak, aby měl zaručený dostatečný výhled přes
zadní sklo.
Ručně zastínitelné vnitřní zrcátko
●
Základní nastavení: páčka na spodní hraně zrcátka ukazuje dopředu.
● Zatlačením páčky dozadu se zrcátko zastiňuje ⇒ obr. 51 . Ð
ä Vnější zrcátka Obr. 52 V předních dveřích: nastavovací knoflík pro mechanicky nastavitelná vnější zrcátka /
Dveře řidiče: otočný knoflík pro elektricky nastavitelná vnější zrcátka.
Nejprve si přečtěte úvodní informace na straně 78
a dodržujte je. Vnější zrcátka se nastavují vyklápěním nastavovacího
⇒ obr. 52 - vlevo, nebo otoč-
ného ⇒
obr. 52 - vpravo, knoflíku. Otočte knoflík
⇒ obr. 52 - vpravo, do požadované polohy: Zapnutí vyhřívání zrcátek.
Nastavení levého vnějšího zrcátka naklápěním knoflíku dopředu,
dozadu, doprava nebo doleva.
Nulová poloha. Vyhřívání vnějších zrcátek vypnuto, zrcátka nelze
nastavovat.
Nastavení pravého vnějšího zrcátka naklápěním knoflíku dopředu,
dozadu, doprava nebo doleva.
Vnější zrcátka lze mechanicky sklopit a také vrátit do původní polohy. Abyste sklo-
pili vnější zrcátko, opatrně sklopte celý jeho kryt k
bočnímu oknu, resp. pro vyklo-
pení odkloňte kryt od okénka, dokud zřetelně nezaklesne. VAROVÁNÍ
Nepozorné sklápění/vyklápění vnějších zrcátek může způsobit poranění.
● Dbejte na to, abyste si neskřípli prsty mezi vnějším zrcátkem a jeho úchy-
tem. £ ä78
Světla a viditelnost
Page 80 of 239

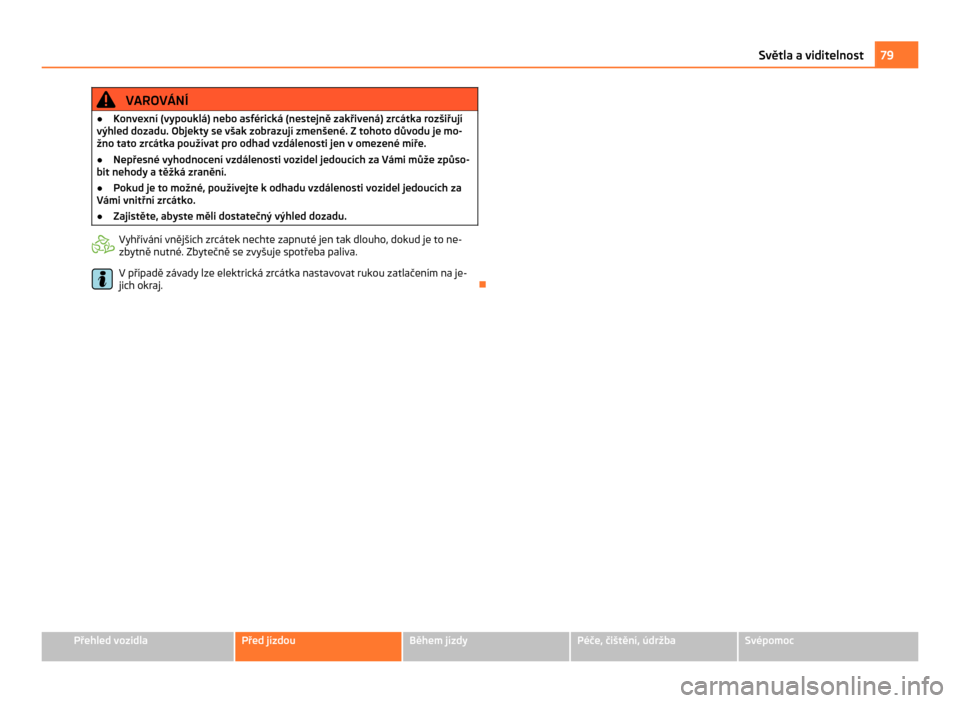

VAROVÁNÍ
● Konvexní (vypouklá) nebo asférická (nestejně zakřivená) zrcátka rozšiřují
výhled dozadu. Objekty se však zobrazují zmenšené. Z tohoto důvodu je mo-
žno tato zrcátka používat pro odhad vzdálenosti jen v omezené míře.
● Nepřesné vyhodnocení vzdálenosti vozidel jedoucích za Vámi může způso-
bit nehody a
těžká zranění.
● Pokud je to možné, používejte k odhadu vzdálenosti vozidel jedoucích za
Vámi vnitřní zrcátko.
● Zajistěte, abyste měli dostatečný výhled dozadu. Vyhřívání vnějších zrcátek nechte zapnuté jen tak dlouho, dokud je to ne-
zbytně nutné. Zbytečně se zvyšuje spotřeba paliva.
V případě závady lze elektrická zrcátka nastavovat rukou zatlačením na je-
jich okraj. Ð 79
Světla a viditelnost Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc
