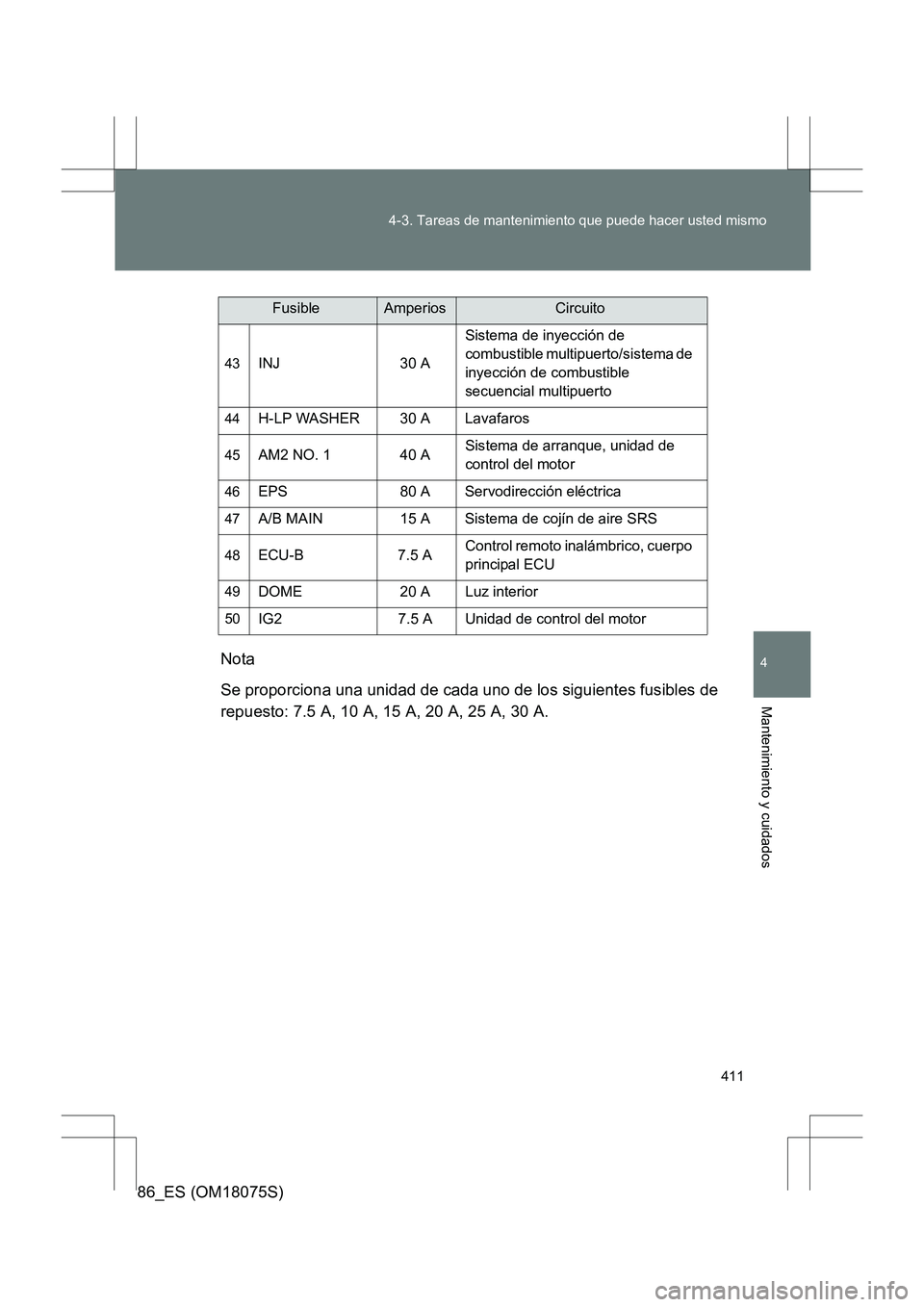

Page 411 of 560
411
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18075S)
Nota
Se proporciona una unidad de cada uno de los siguientes fusibles de
repuesto: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
43INJ 30 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
44H-LP WASHER 30 A Lavafaros
45AM2 NO. 1 40 A
Sistema de arranque, unidad de
control del motor
46EPS 80 A Servodirección eléctrica
47A/B MAIN 15 A Sistema de cojín de aire SRS
48ECU-B 7.5 AControl remoto inalámbrico, cuerpo
principal ECU
49DOME 20 A Luz interior
50IG2 7.5 A Unidad de control del motor
FusibleAmperiosCircuito

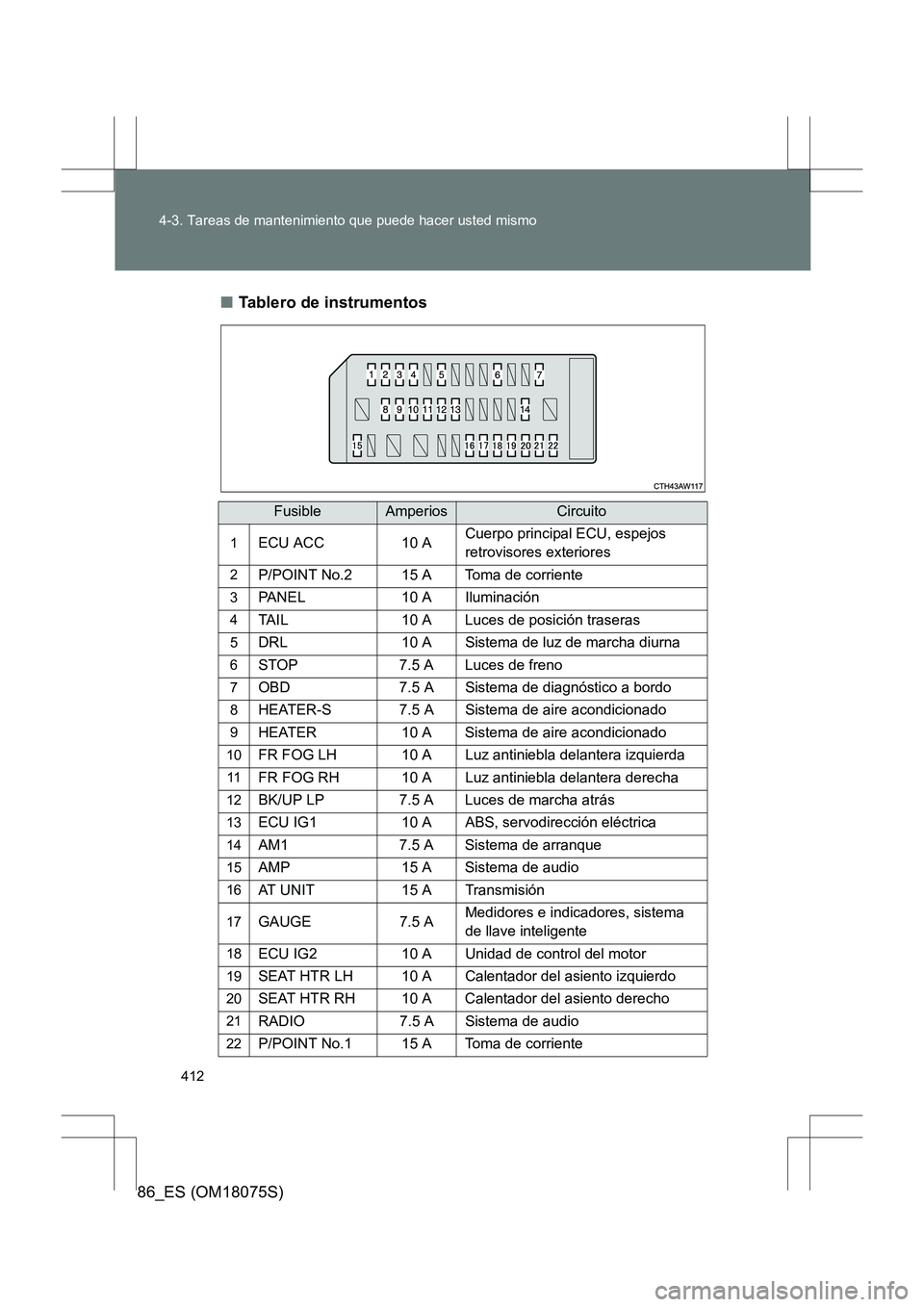

Page 412 of 560

412
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18075S)
■
Tablero de instrumentos
FusibleAmperiosCircuito
1ECU ACC 10 A Cuerpo principal ECU, espejos
retrovisores exteriores
2P/POINT No.2 15 A Toma de corriente
3PANEL 10 A Iluminación
4TAIL 10 A Luces de posición traseras
5DRL 10 A Sistema de luz de marcha diurna
6STOP 7.5 A Luces de freno
7OBD 7.5 A Sistema de diagnóstico a bordo
8HEATER-S 7.5 A Sistema de aire acondicionado
9HEATER 10 A Sistema de aire acondicionado
10FR FOG LH 10 A Luz antiniebla delantera izquierda
11FR FOG RH 10 A Luz antiniebla delantera derecha
12BK/UP LP 7.5 A Luces de marcha atrás
13ECU IG1 10 A ABS, servodirección eléctrica
14AM1 7.5 A Sistema de arranque
15AMP 15 A Sistema de audio
16AT UNIT 15 A Transmisión
17GAUGE 7.5 AMedidores e indicadores, sistema
de llave inteligente
18ECU IG2 10 A Unidad de control del motor
19SEAT HTR LH 10 A Calentador del asiento izquierdo
20SEAT HTR RH 10 A Calentador del asiento derecho
21RADIO 7.5 A Sistema de audio
22P/POINT No.1 15 A Toma de corriente

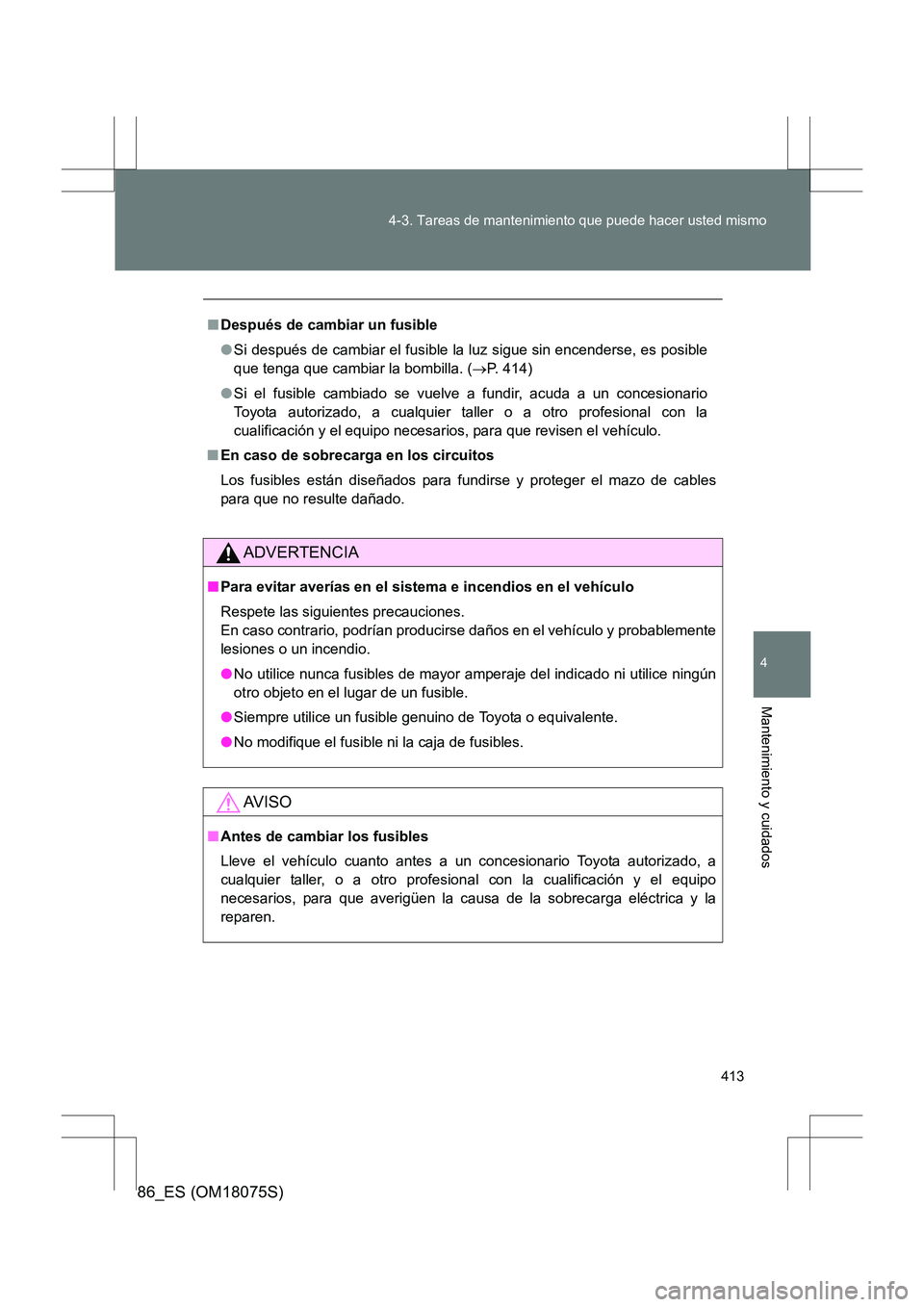

Page 413 of 560

413
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18075S)
■
Después de cambiar un fusible
●Si después de cambiar el fusible la luz sigue sin encenderse, es posible
que tenga que cambiar la bombilla. ( →P. 414)
● Si el fusible cambiado se vuelve a fundir, acuda a un concesionario
Toyota autorizado, a cualquier taller o a otro profesional con la
cualificación y el equipo necesarios, para que revisen el vehículo.
■ En caso de sobrecarga en los circuitos
Los fusibles están diseñados para fundirse y proteger el mazo de cables
para que no resulte dañado.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente
lesiones o un incendio.
●No utilice nunca fusibles de mayor amperaje del indicado ni utilice ningún
otro objeto en el lugar de un fusible.
● Siempre utilice un fusible genuino de Toyota o equivalente.
● No modifique el fusible ni la caja de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario Toyota autorizado, a
cualquier taller, o a otro profesional con la cualificación y el equipo
necesarios, para que averigüen la causa de la sobrecarga eléctrica y la
reparen.

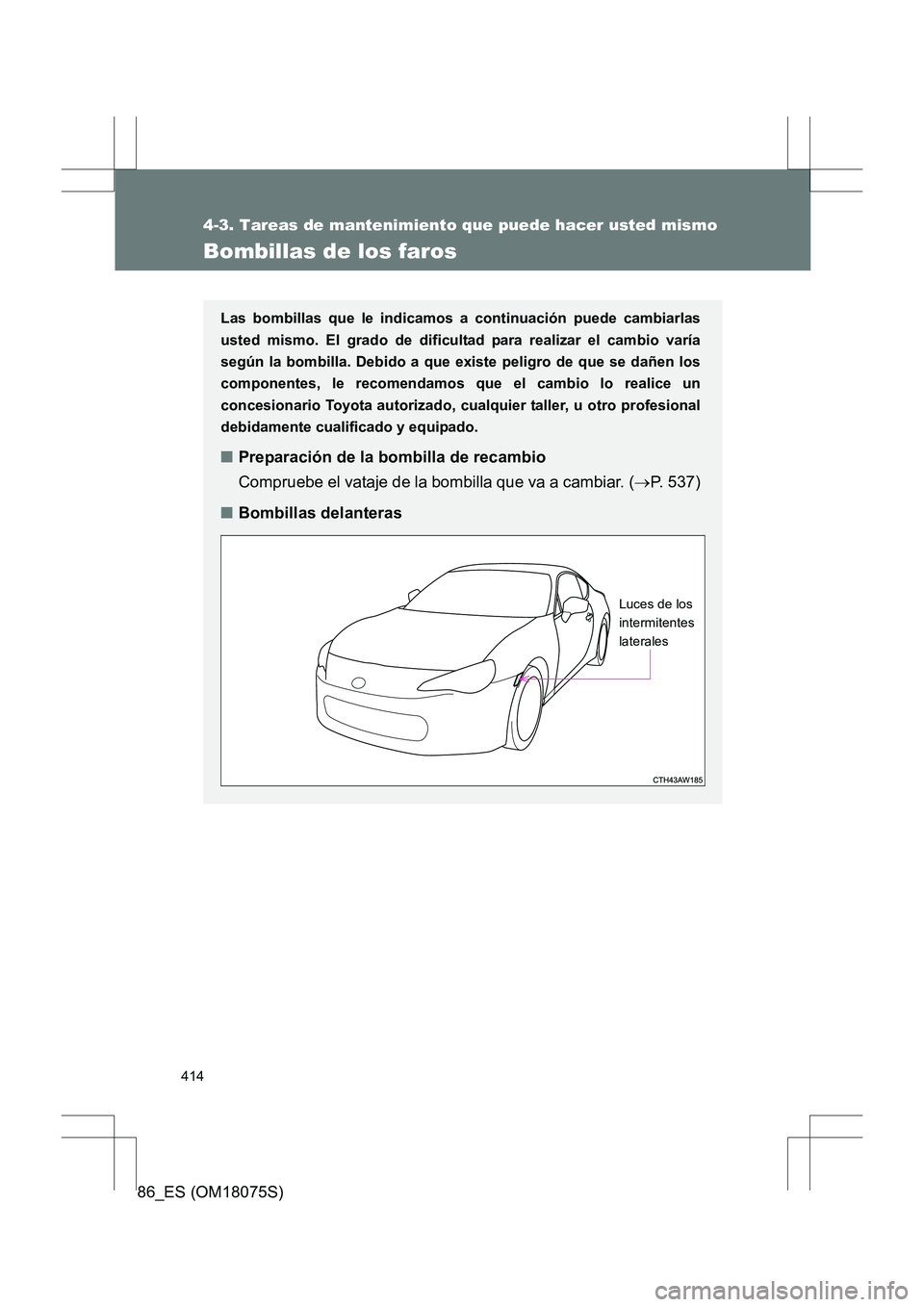

Page 414 of 560
414
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18075S)
Bombillas de los faros
Las bombillas que le indicamos a continuación puede cambiarlas
usted mismo. El grado de dificultad para realizar el cambio varía
según la bombilla. Debido a que existe peligro de que se dañen los
componentes, le recomendamos que el cambio lo realice un
concesionario Toyota autorizado, cualquier taller, u otro profesional
debidamente cualificado y equipado.
■ Preparación de la bombilla de recambio
Compruebe el vataje de la bombilla que va a cambiar. ( →P. 537)
■ Bombillas delanteras
Luces de los
intermitentes
laterales
Page 415 of 560
415
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18075S)
■
Bombillas traseras
Luces de marcha atrás Luces de
la
matrícula
Luz
antiniebla
trasera

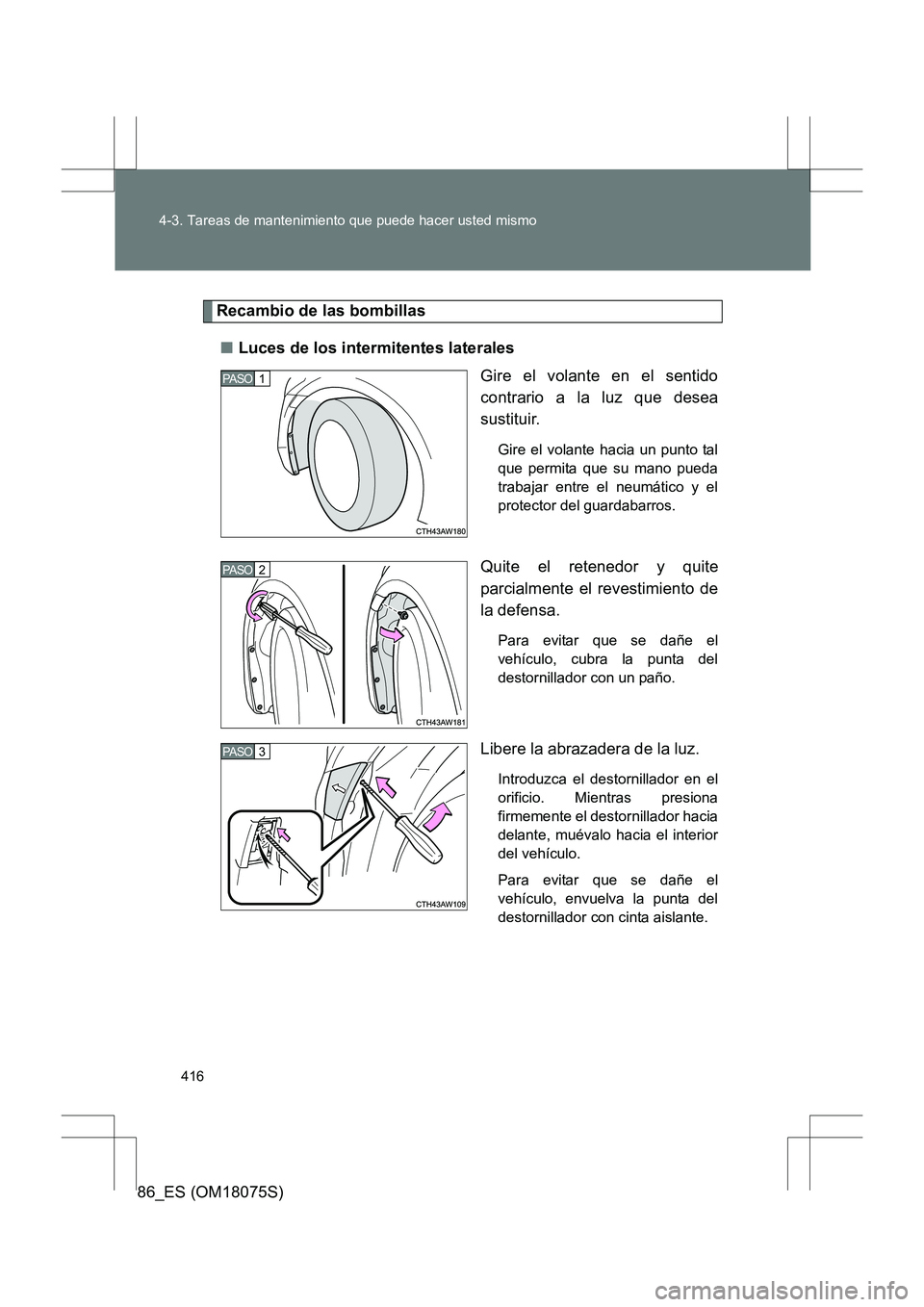

Page 416 of 560
416
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18075S)
Recambio de las bombillas
■ Luces de los intermitentes laterales
Gire el volante en el sentido
contrario a la luz que desea
sustituir.
Gire el volante hacia un punto tal
que permita que su mano pueda
trabajar entre el neumático y el
protector del guardabarros.
Quite el retenedor y quite
parcialmente el revestimiento de
la defensa.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Libere la abrazadera de la luz.
Introduzca el destornillador en el
orificio. Mientras presiona
firmemente el destornillador hacia
delante, muévalo hacia el interior
del vehículo.
Para evitar que se dañe el
vehículo, envuelva la punta del
destornillador con cinta aislante.
1 PASO
2 PASO
3 PASO

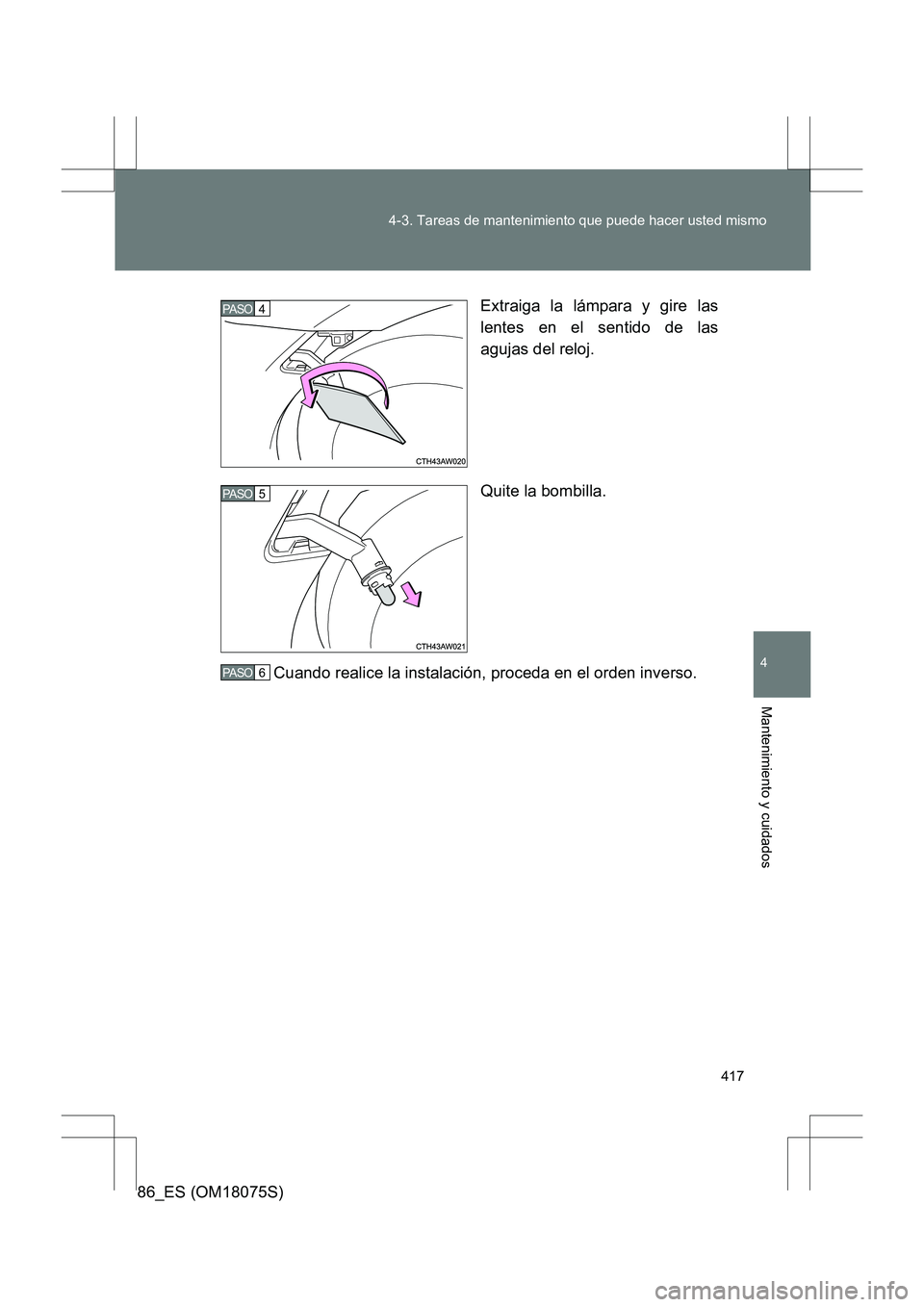

Page 417 of 560
417
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18075S)
Extraiga la lámpara y gire las
lentes en el sentido de las
agujas del reloj.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
4 PASO
5 PASO
6 PASO

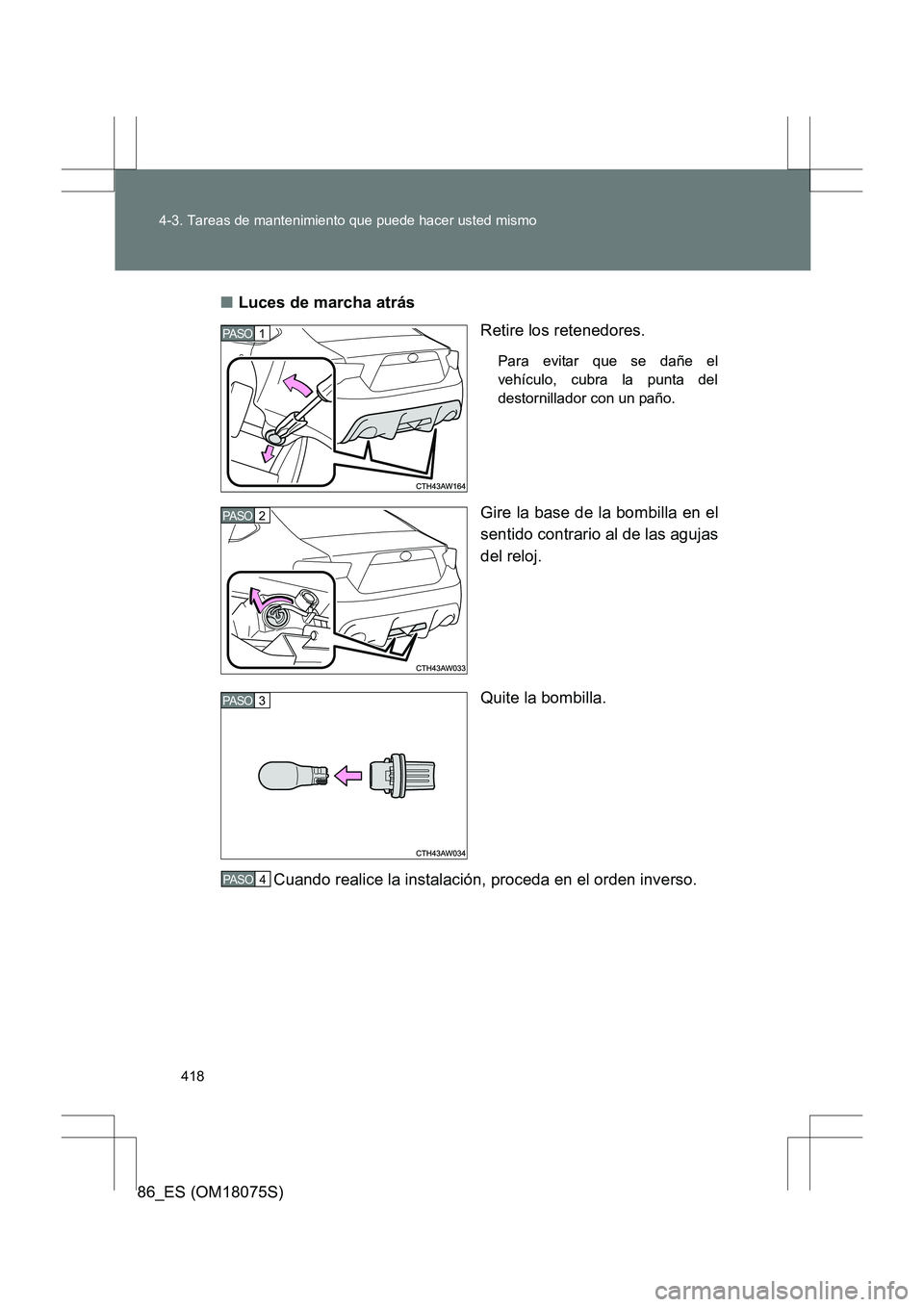

Page 418 of 560
418
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18075S)
■
Luces de marcha atrás
Retire los retenedores.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1 PASO
2 PASO
3 PASO
4 PASO

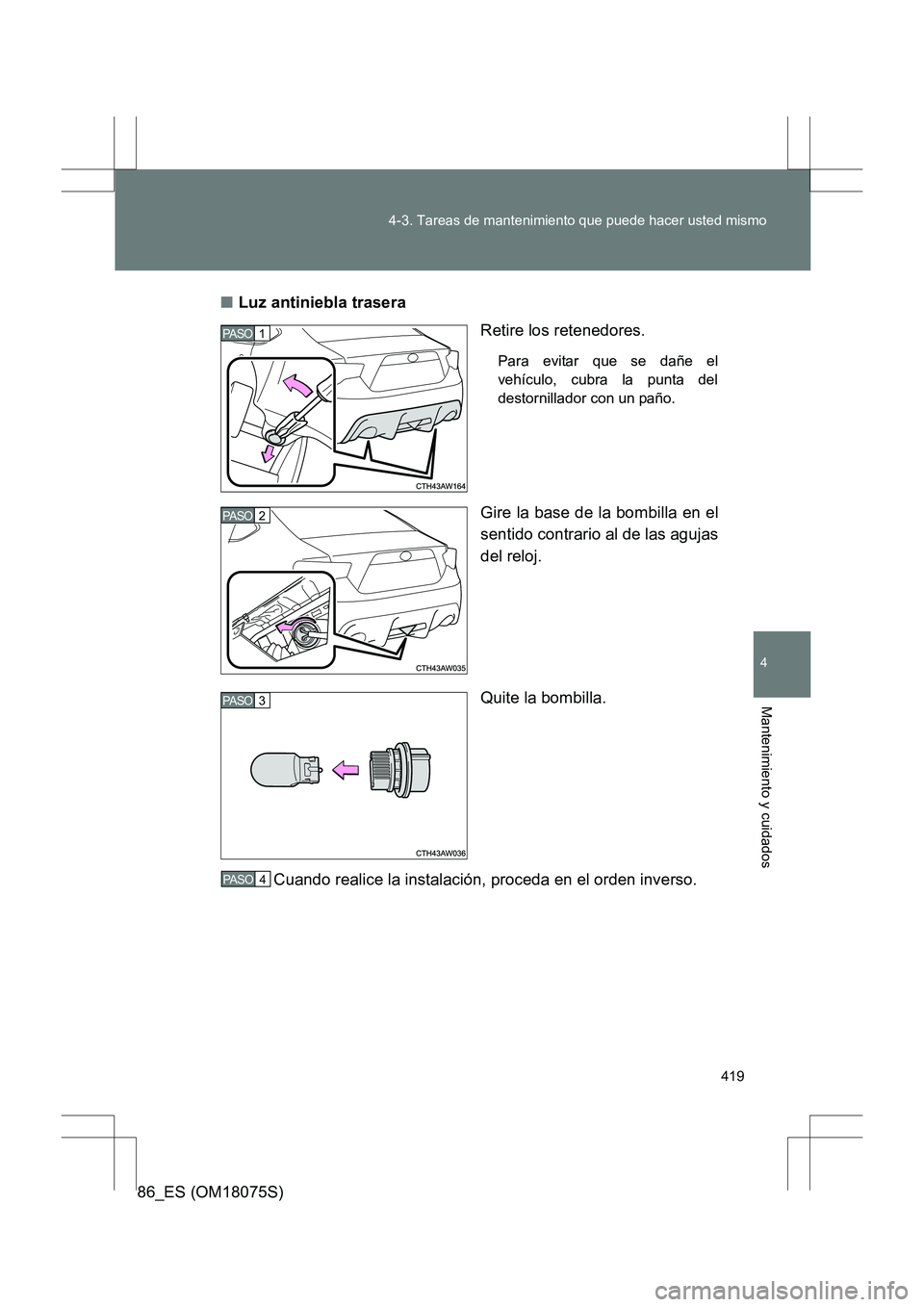

Page 419 of 560
419
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
86_ES (OM18075S)
■
Luz antiniebla trasera
Retire los retenedores.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1 PASO
2 PASO
3 PASO
4 PASO
Page 420 of 560
420
4-3. Tareas de mantenimiento que puede hacer usted mismo
86_ES (OM18075S)
■

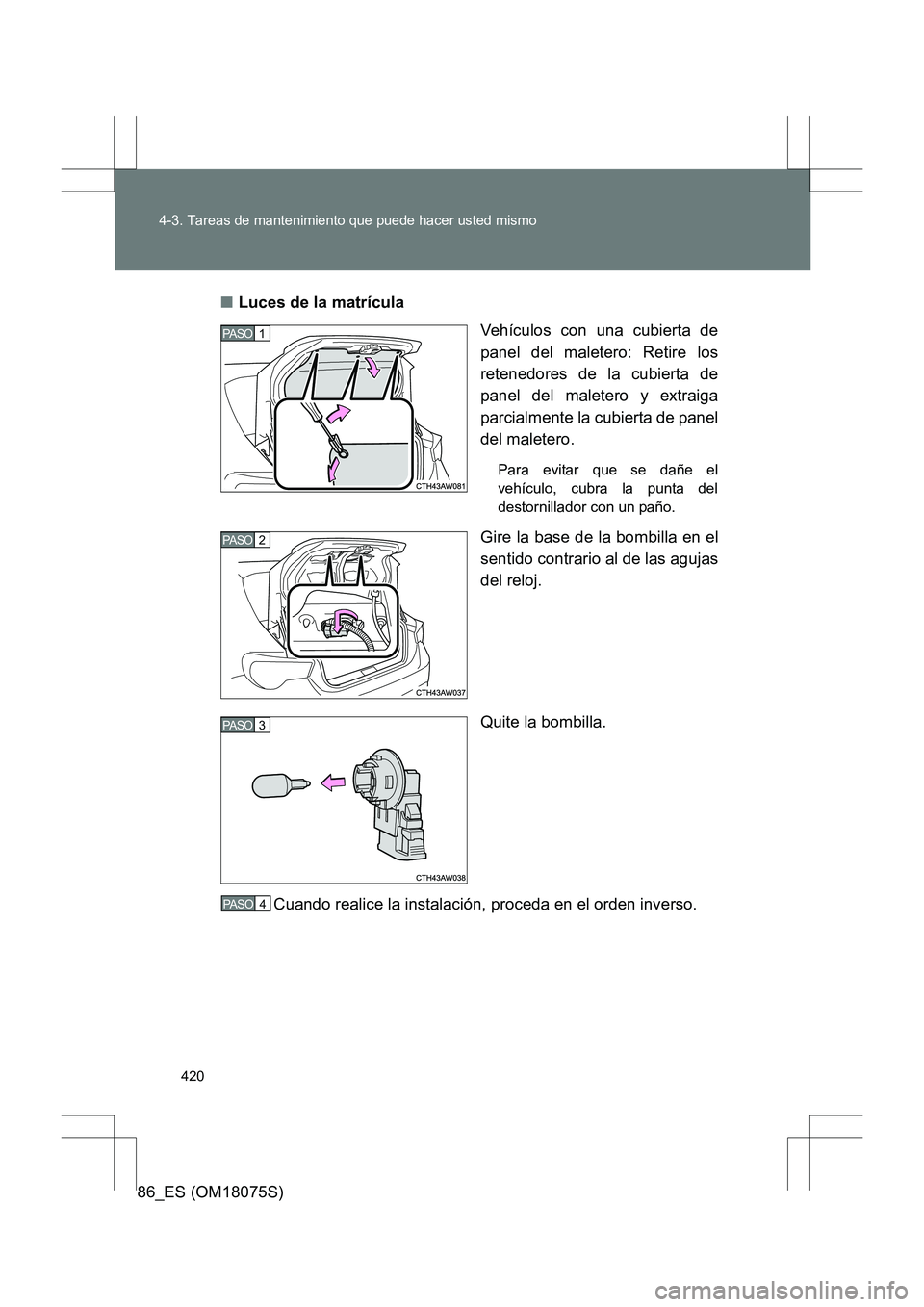

Luces de la matrícula
Vehículos con una cubierta de
panel del maletero: Retire los
retenedores de la cubierta de
panel del maletero y extraiga
parcialmente la cubierta de panel
del maletero.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1 PASO
2 PASO
3 PASO
4 PASO
