TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

4818-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen
●Breng de auto tot stilstand op een stevige, vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 456)

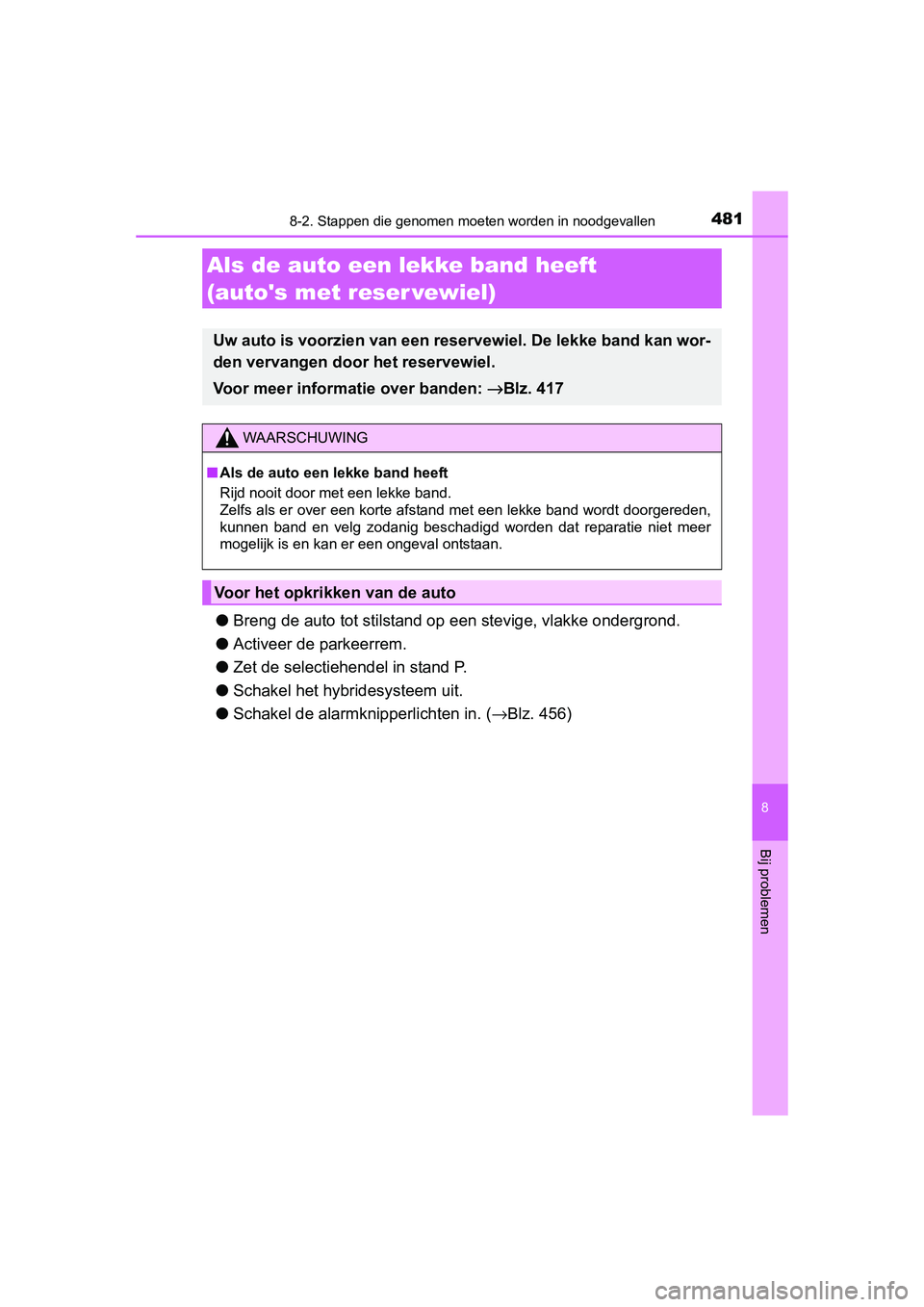

Als de auto een lekke band heeft
(auto's met reser vewiel)
Uw auto is voorzien van een reservewiel. De lekke band kan wor-
den vervangen door het reservewiel.
Voor meer informatie over banden: →Blz. 417
WAARSCHUWING
■Als de auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
Voor het opkrikken van de auto
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 481 Friday, April 24, 2015 10:36 AM

4828-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

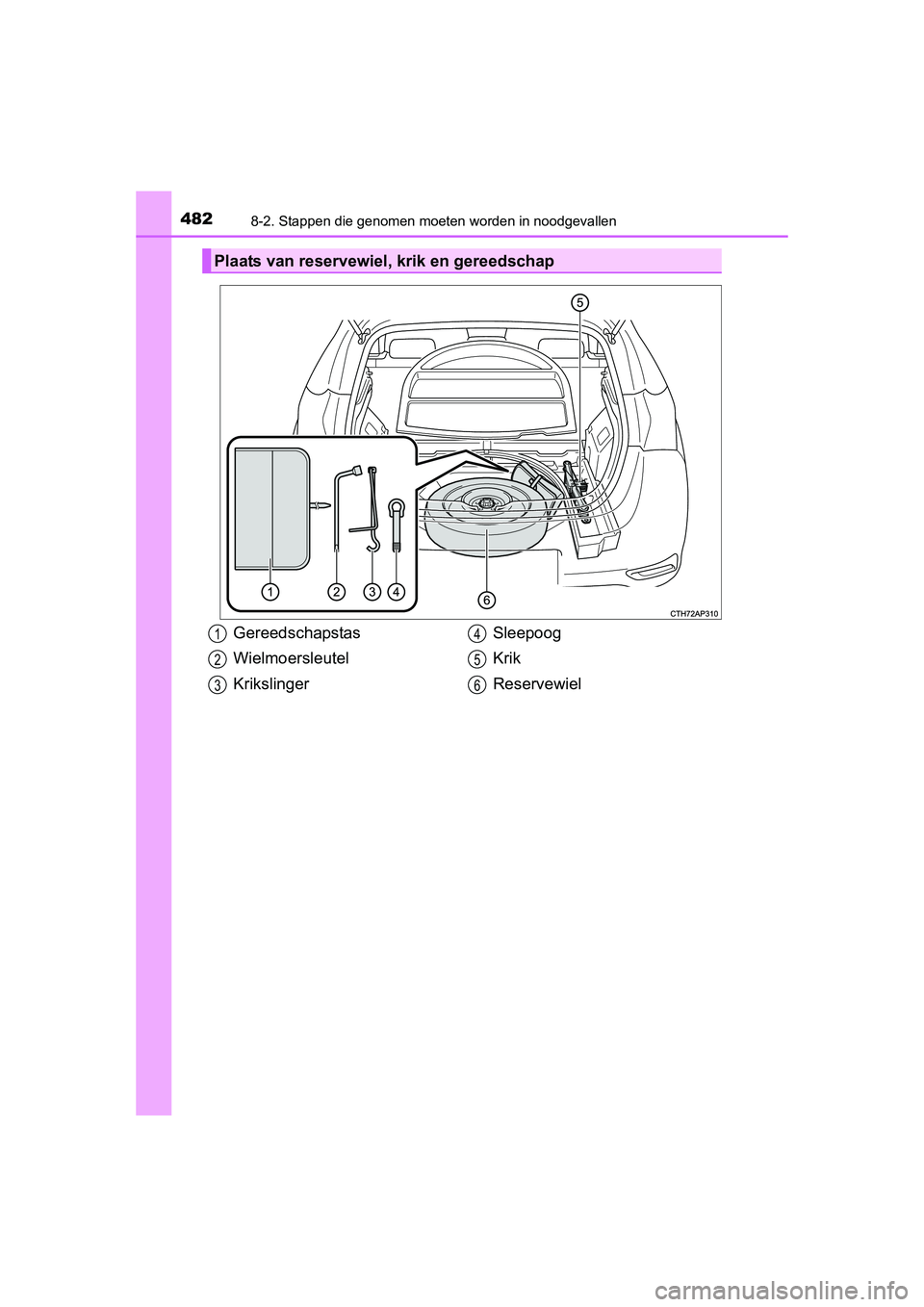

Plaats van reservewiel, krik en gereedschap
Gereedschapstas
Wielmoersleutel
KrikslingerSleepoog
Krik
Reservewiel1
2
3
4
5
6
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 482 Friday, April 24, 2015 10:36 AM

4838-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen
Verwijder de afdekmat. (→Blz. 379)
Haal de krik eruit. Va s t d r a a i e n
Losdraaien

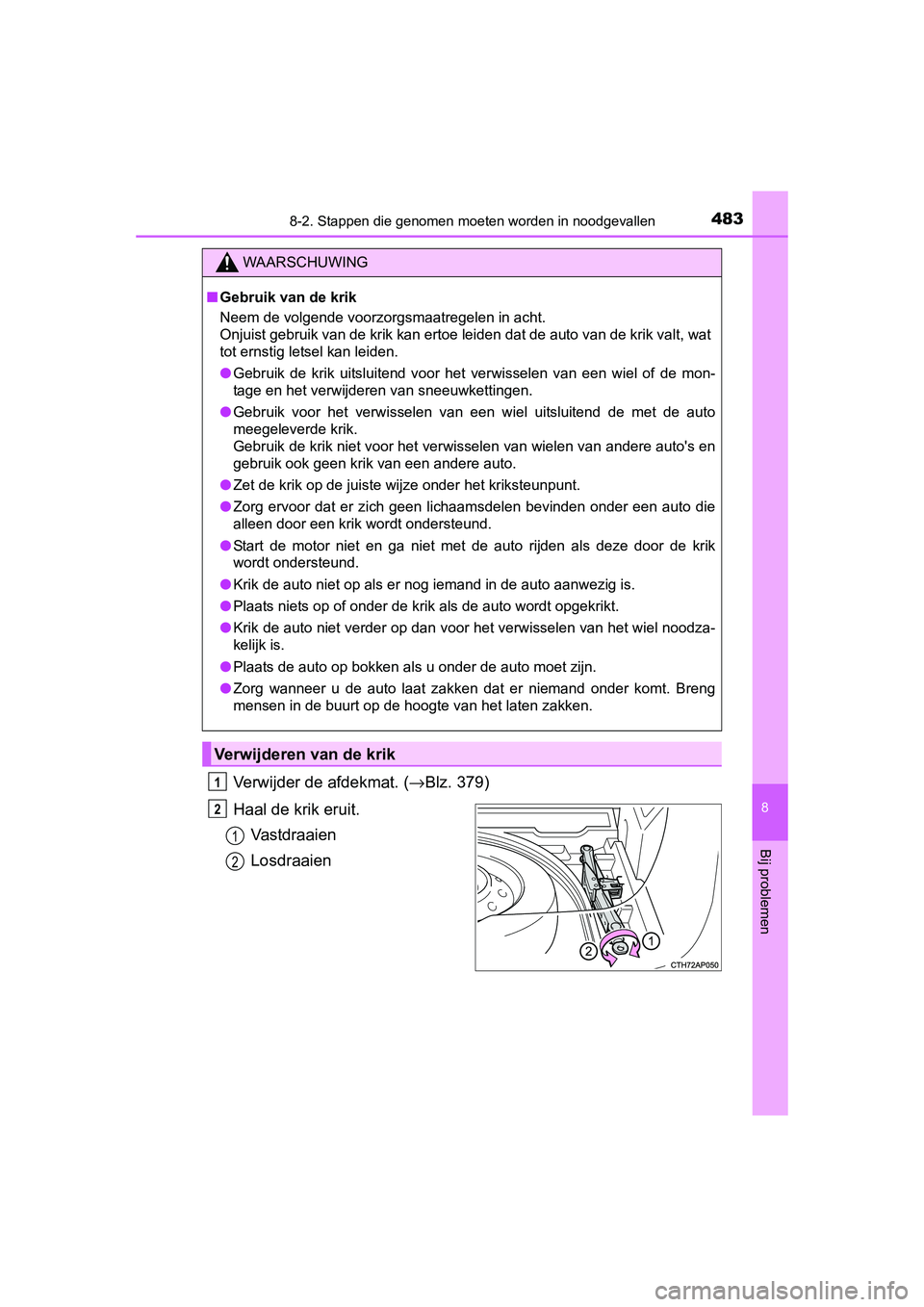

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een wiel uitsluitend de met de auto
meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
● Start de motor niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng
mensen in de buurt op de hoogte van het laten zakken.
Verwijderen van de krik
1
2
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 483 Friday, April 24, 2015 10:36 AM

4848-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

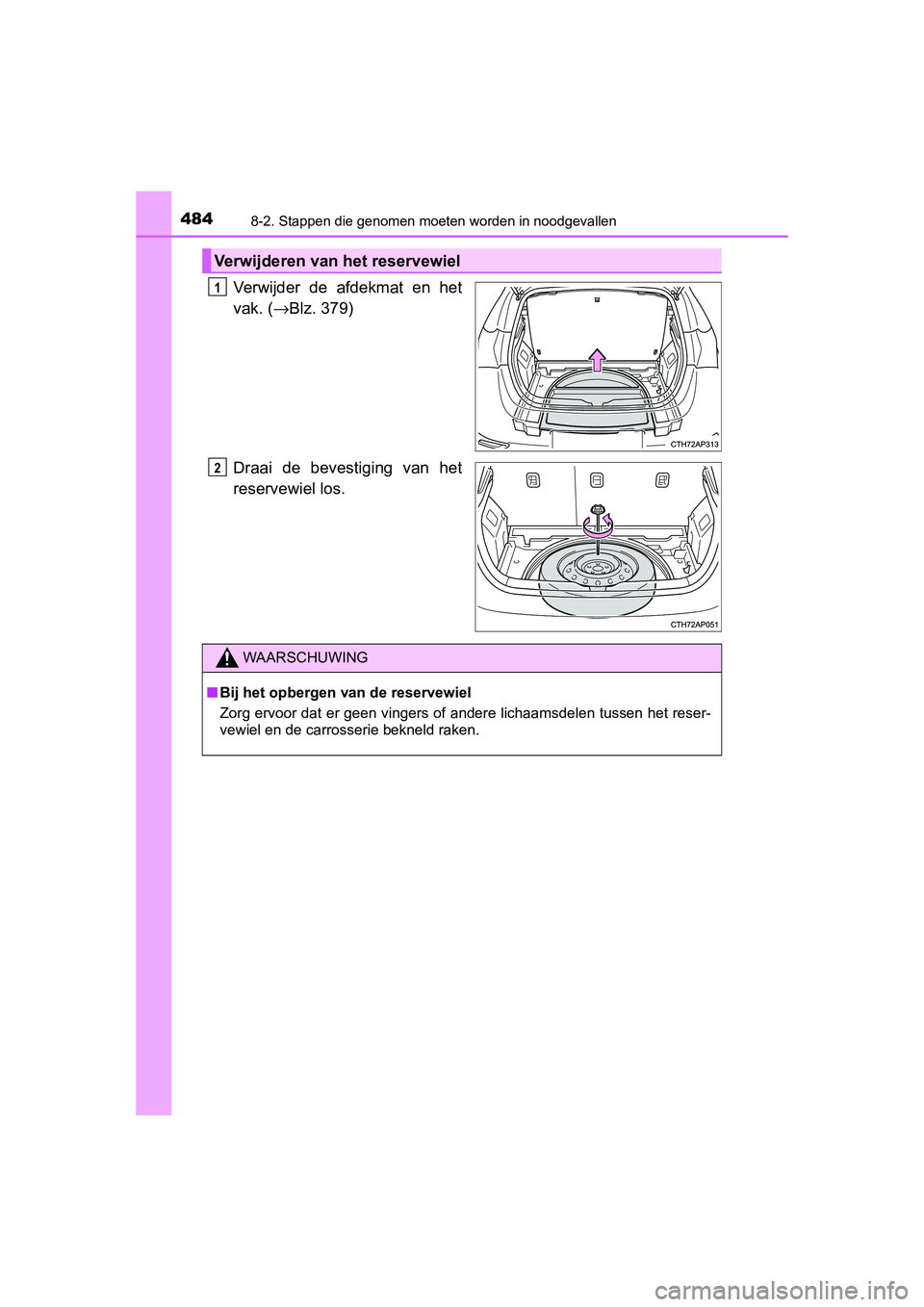

Verwijder de afdekmat en het
vak. (→Blz. 379)
Draai de bevestiging van het
reservewiel los.
Verwijderen van het reservewiel
1
2
WAARSCHUWING
■ Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 484 Friday, April 24, 2015 10:36 AM

4858-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

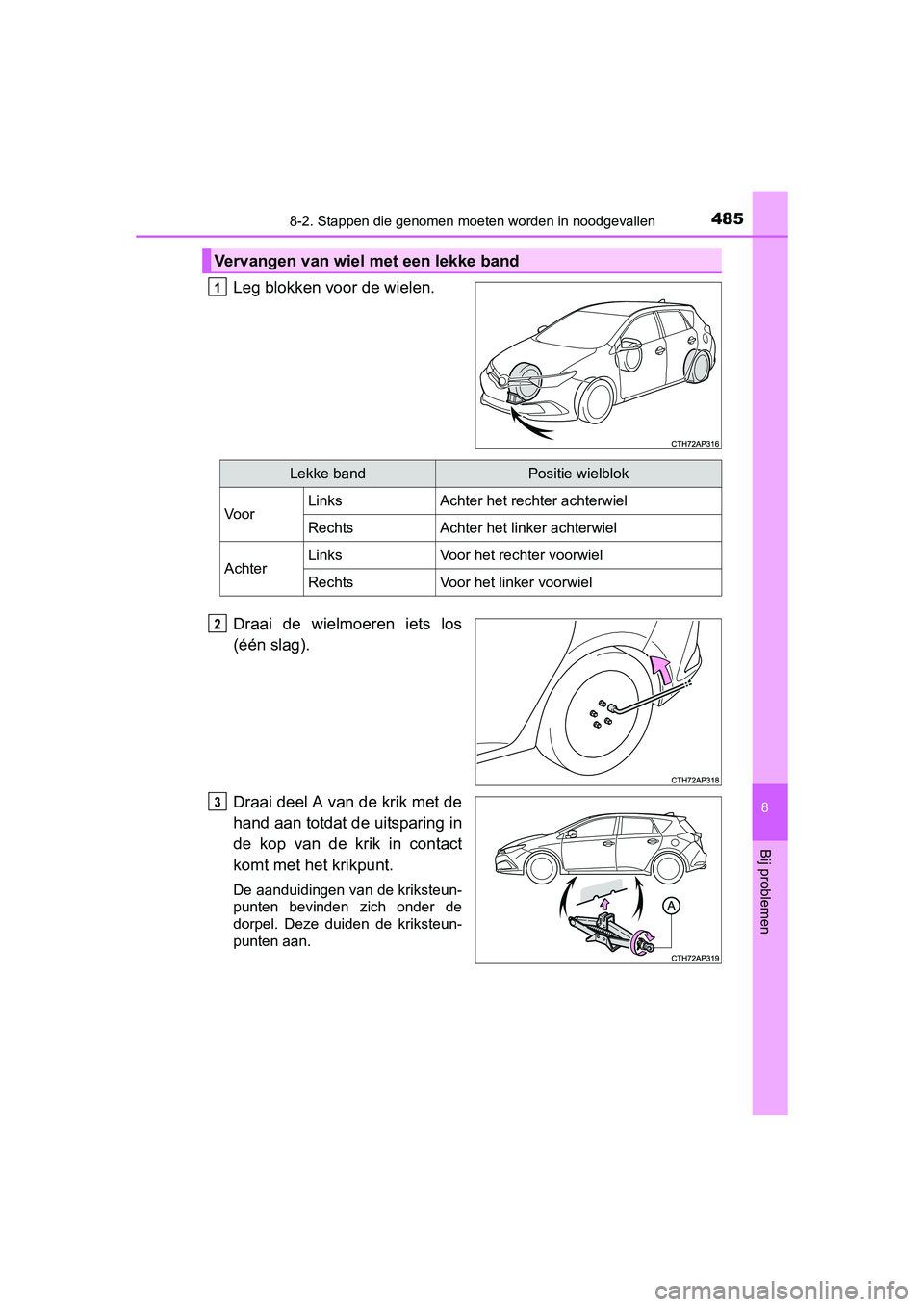

Leg blokken voor de wielen.
Draai de wielmoeren iets los
(één slag).
Draai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het krikpunt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Vervangen van wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 485 Friday, April 24, 2015 10:36 AM

4868-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

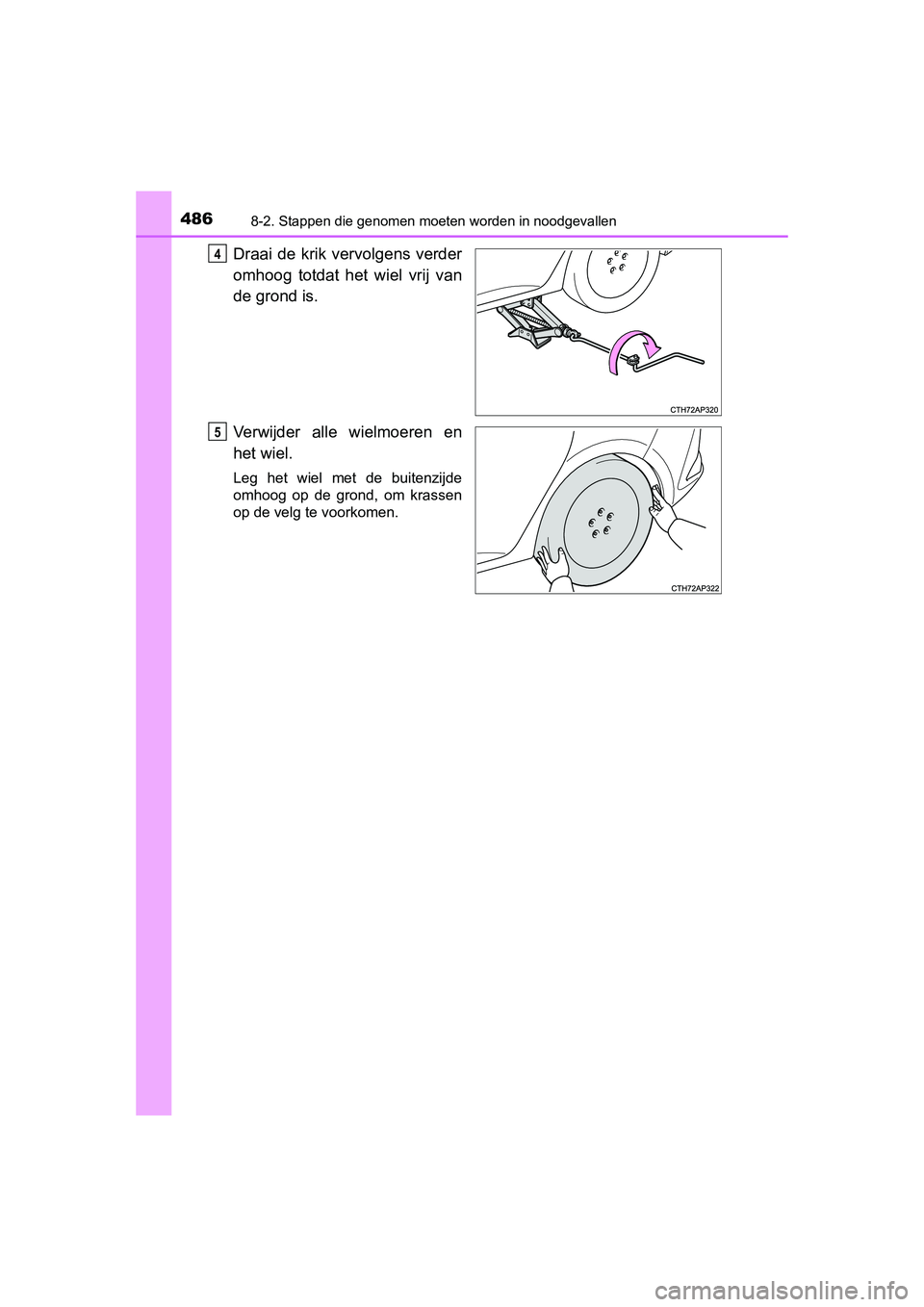

Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 486 Friday, April 24, 2015 10:36 AM

4878-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemenVerwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.

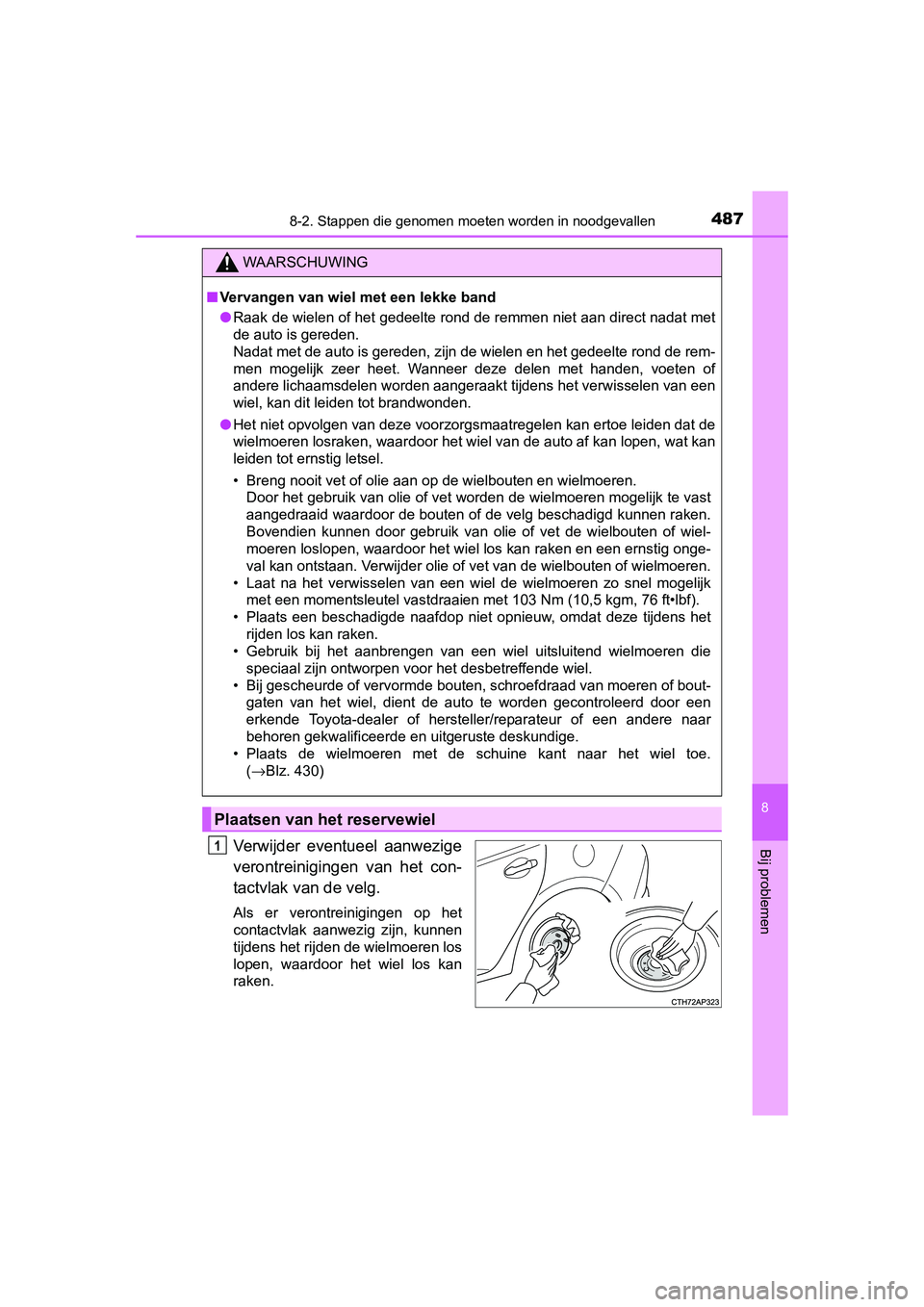

WAARSCHUWING
■Vervangen van wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer deze delen met handen, voeten of
andere lichaamsdelen worden aangeraakt tijdens het verwisselen van een
wiel, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Breng nooit vet of olie aan op de wielbouten en wielmoeren. Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Bovendien kunnen door gebruik van olie of vet de wielbouten of wiel-
moeren loslopen, waardoor het wiel los kan raken en een ernstig onge-
val kan ontstaan. Verwijder olie of vet van de wielbouten of wielmoeren.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het
rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 430)
Plaatsen van het reservewiel
1
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 487 Friday, April 24, 2015 10:36 AM

4888-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

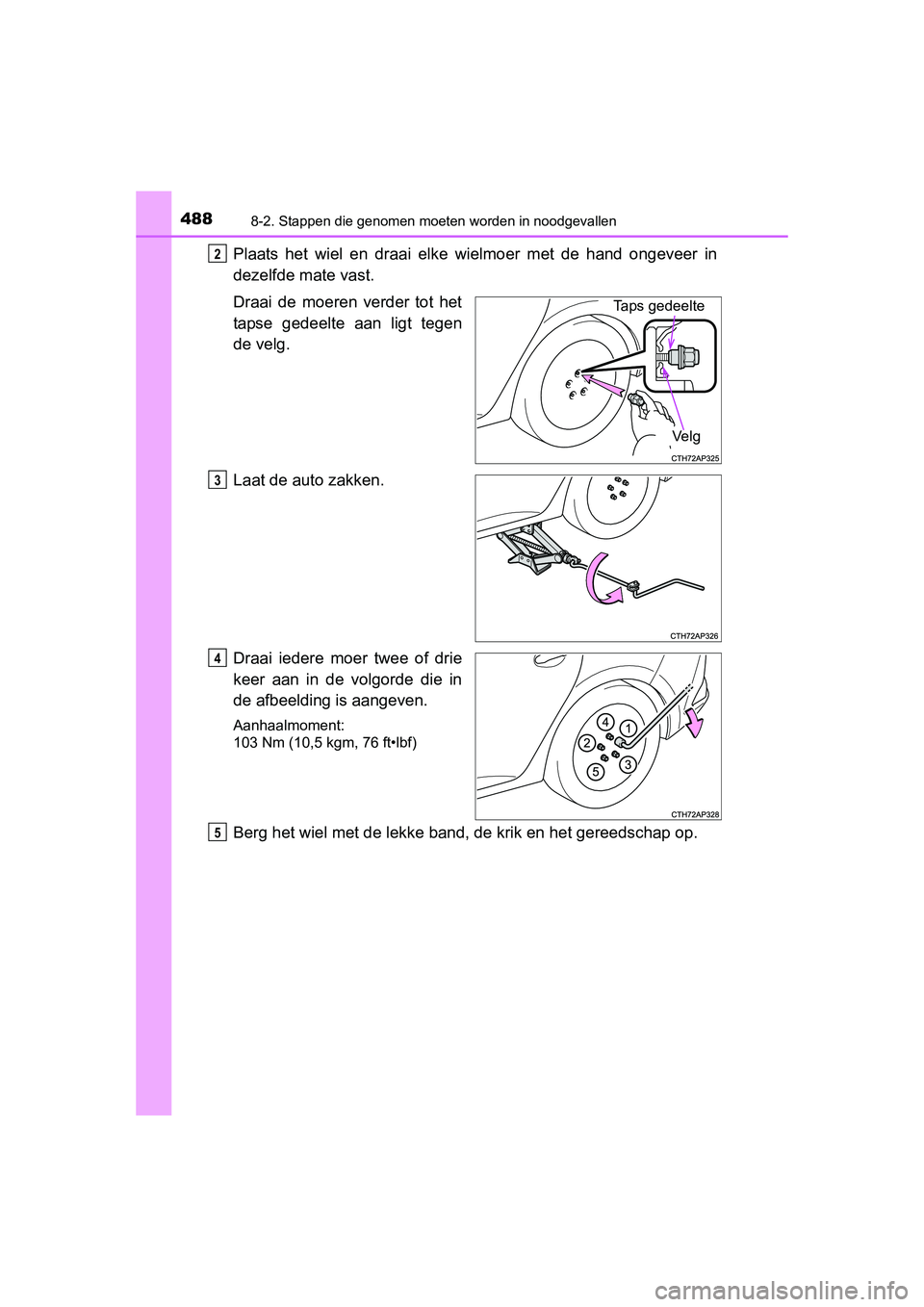

Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai de moeren verder tot het
tapse gedeelte aan ligt tegen
de velg.
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
2
Taps gedeelteVe l g
3
4
5
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 488 Friday, April 24, 2015 10:36 AM

4898-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

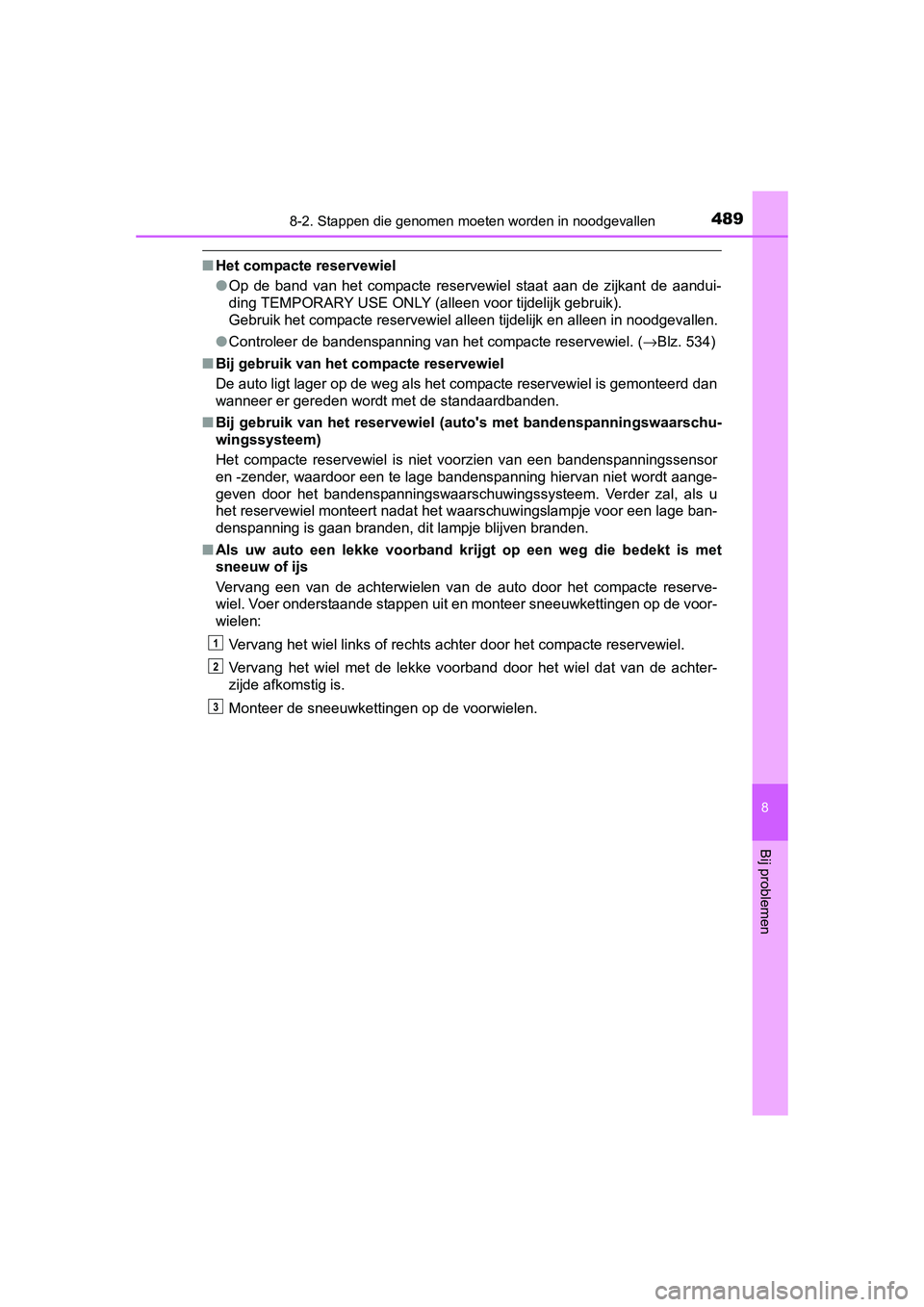

■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 534)
■ Bij gebruik van het compacte reservewiel
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Bij gebruik van het reservewiel (auto's met bandenspanningswaarschu-
wingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage ban-
denspanning is gaan branden, dit lampje blijven branden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Vervang een van de achterwielen van de auto door het compacte reserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reservewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer de sneeuwkettingen op de voorwielen.
1
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 489 Friday, April 24, 2015 10:36 AM

4908-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)■

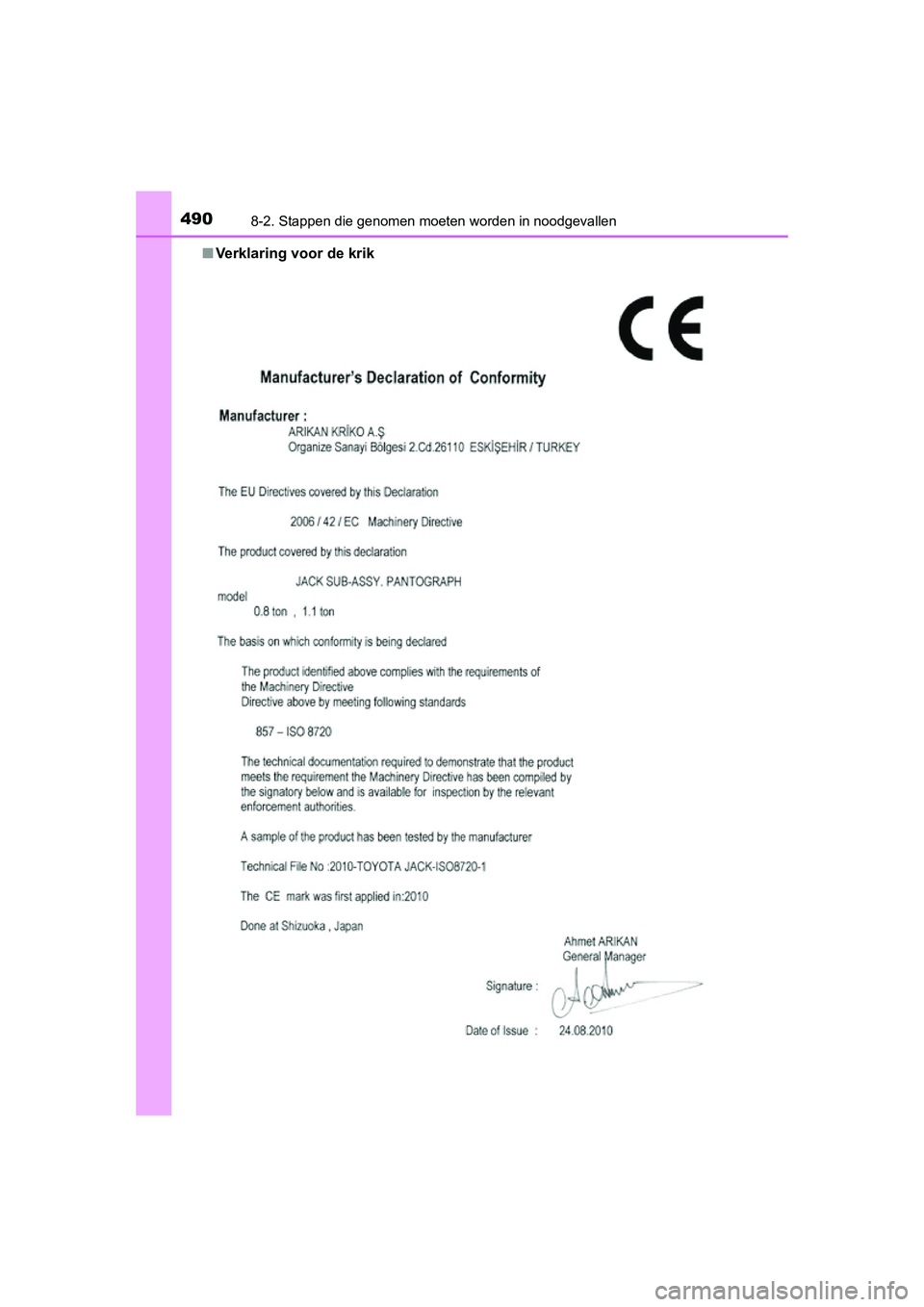

Verklaring voor de krik
