5118-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

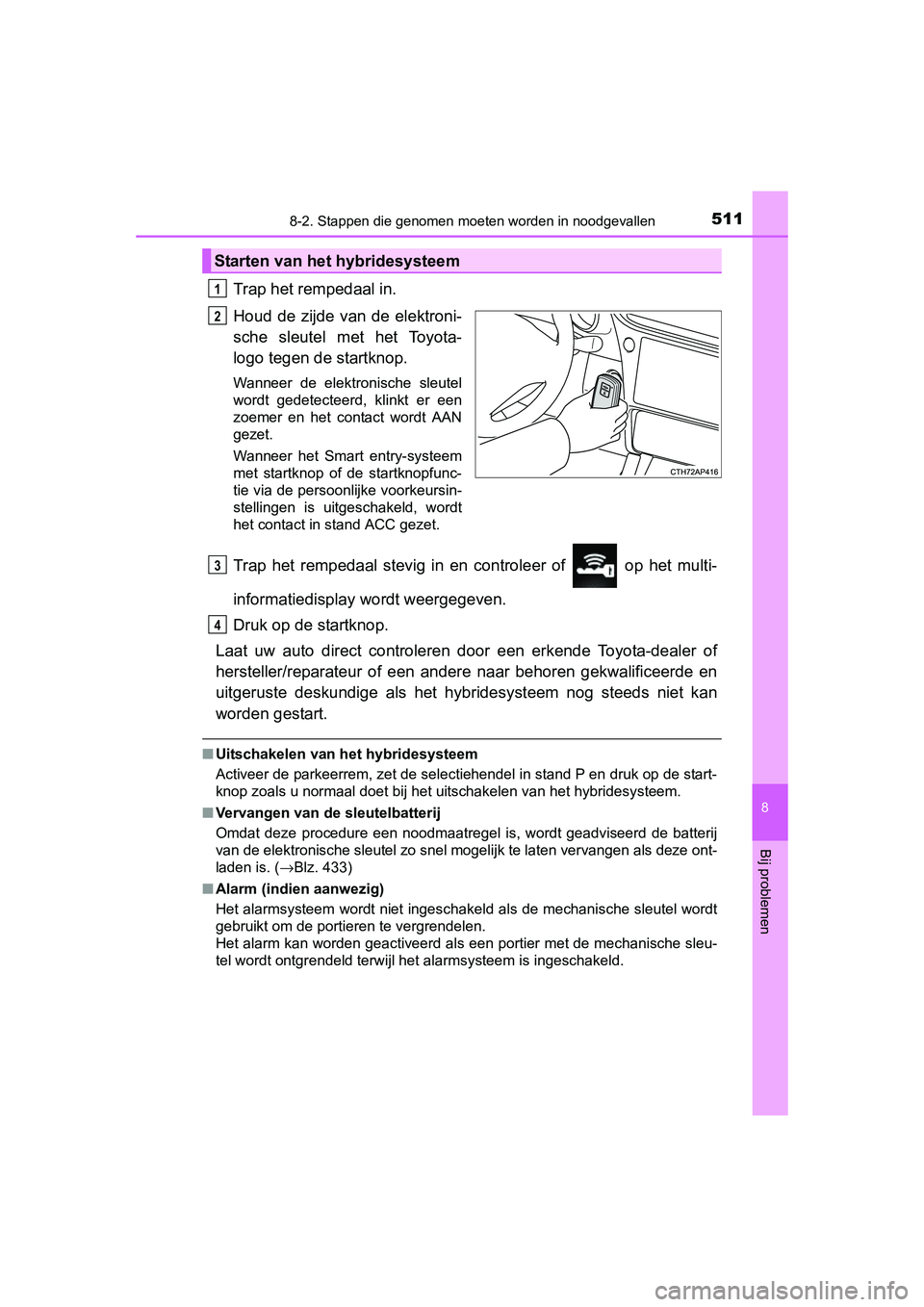

Trap het rempedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en het contact wordt AAN
gezet.
Wanneer het Smart entry-systeem
met startknop of de startknopfunc-
tie via de persoonlijke voorkeursin-
stellingen is uitgeschakeld, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Laat uw auto direct controleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige als het hybr idesysteem nog steeds niet kan
worden gestart.
■ Uitschakelen van het hybridesysteem
Activeer de parkeerrem, zet de selectiehendel in stand P en druk op de start-
knop zoals u normaal doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervangen als deze ont-
laden is. ( →Blz. 433)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sleutel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechanische sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
Starten van het hybridesysteem
1
2
3
4
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 511 Friday, April 24, 2015 10:36 AM
Page 512 of 568

5128-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)■

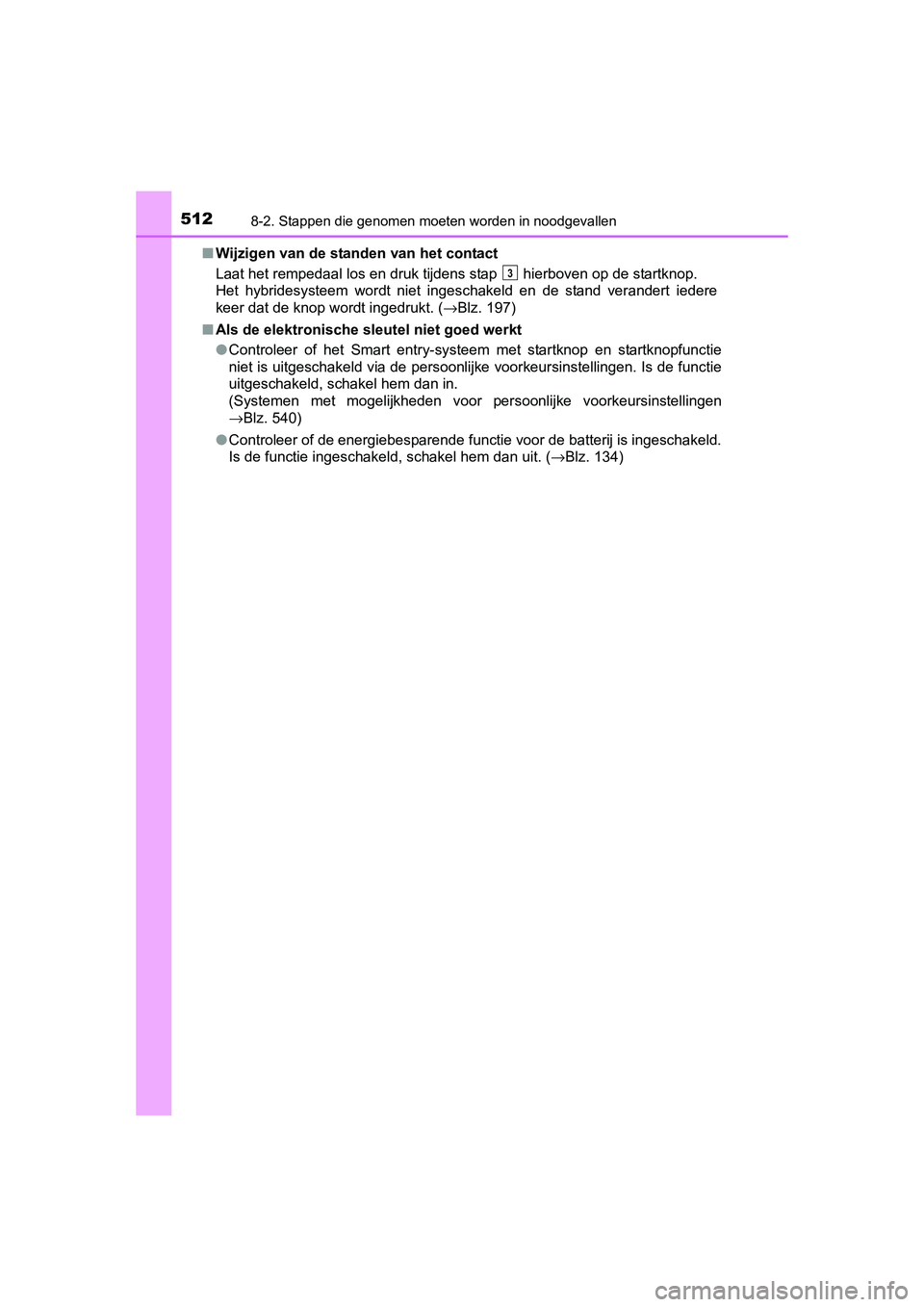

Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de startknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verandert iedere
keer dat de knop wordt ingedrukt. ( →Blz. 197)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop en startknopfunctie
niet is uitgeschakeld via de persoonlijke voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen
→Blz. 540)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( →Blz. 134)
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 512 Friday, April 24, 2015 10:36 AM
Page 513 of 568

5138-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

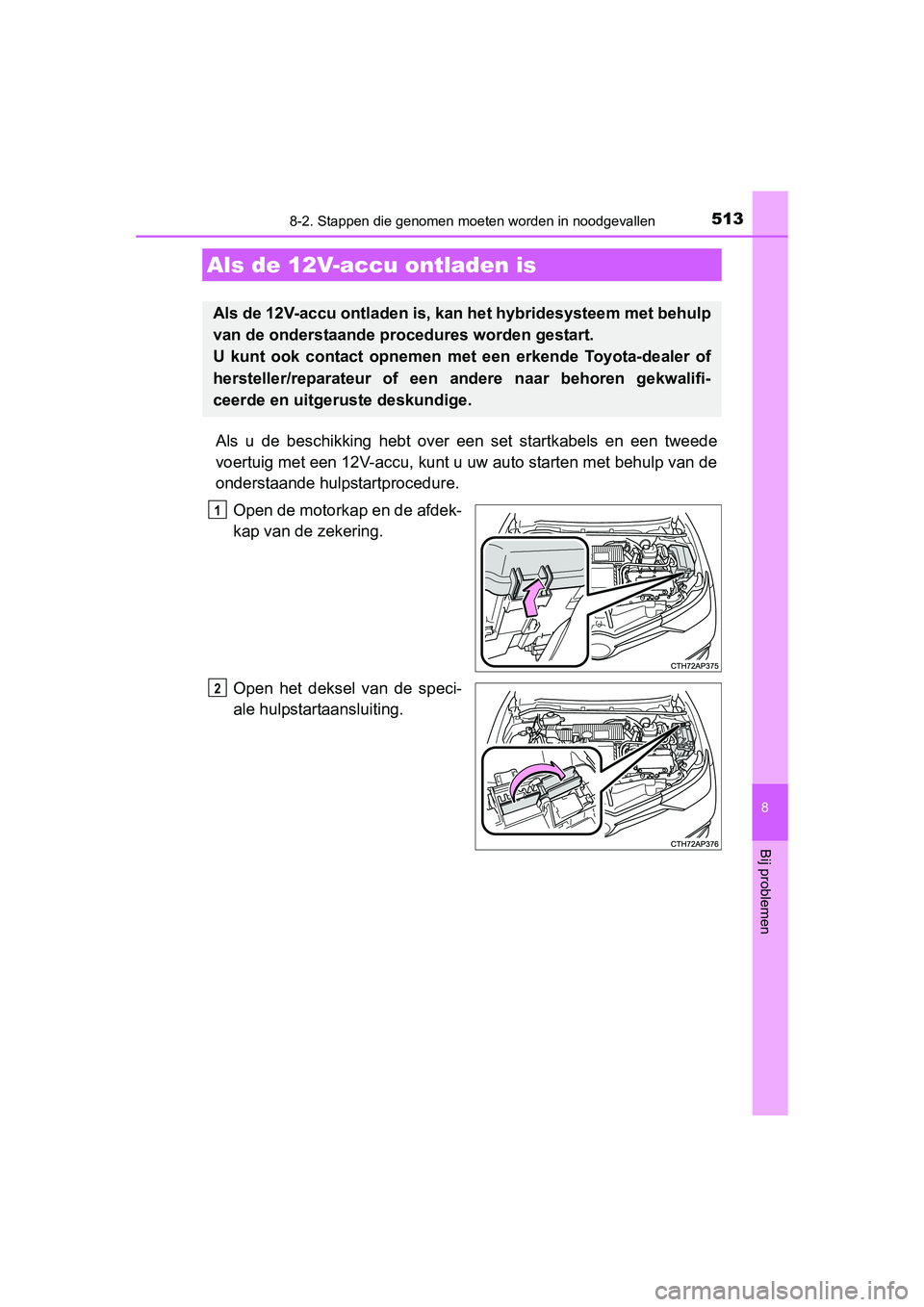

Als u de beschikking hebt over een set startkabels en een tweede
voertuig met een 12V-accu, kunt u uw auto starten met behulp van de
onderstaande hulpstartprocedure.
Open de motorkap en de afdek-
kap van de zekering.
Open het deksel van de speci-
ale hulpstartaansluiting.
Als de 12V-accu ontladen is
Als de 12V-accu ontladen is, kan het hybridesysteem met behulp
van de onderstaande procedures worden gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 513 Friday, April 24, 2015 10:36 AM
Page 514 of 568

5148-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

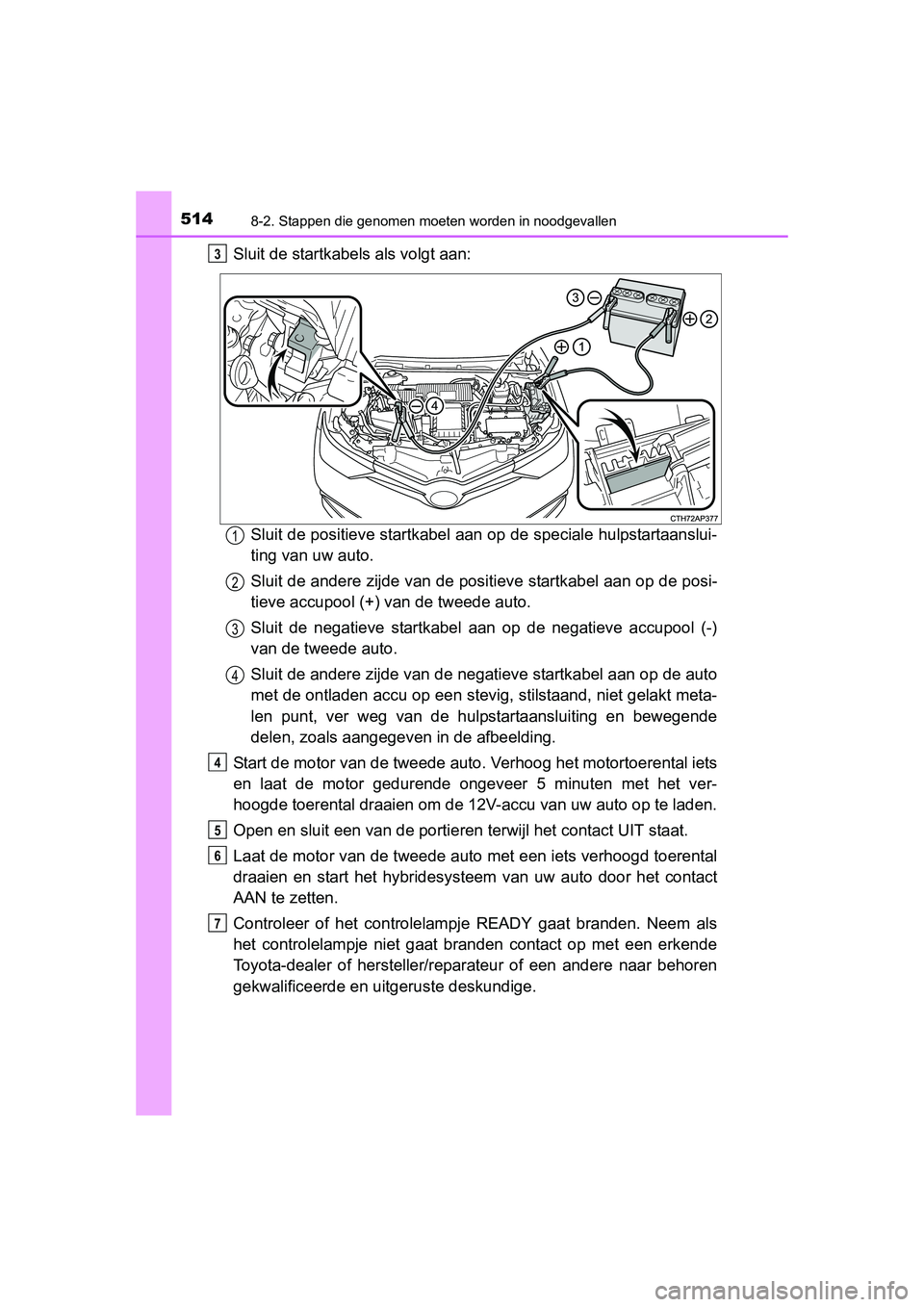

Sluit de startkabels als volgt aan:Sluit de positieve startkabel aan op de speciale hulpstartaanslui-
ting van uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stevig, stilstaand, niet gelakt meta-
len punt, ver weg van de hulpstartaansluiting en bewegende
delen, zoals aangegev en in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden.
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerental
draaien en start het hybridesysteem van uw auto door het contact
AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.3
1
2
3
4
4
5
6
7
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 514 Friday, April 24, 2015 10:36 AM
Page 515 of 568

5158-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

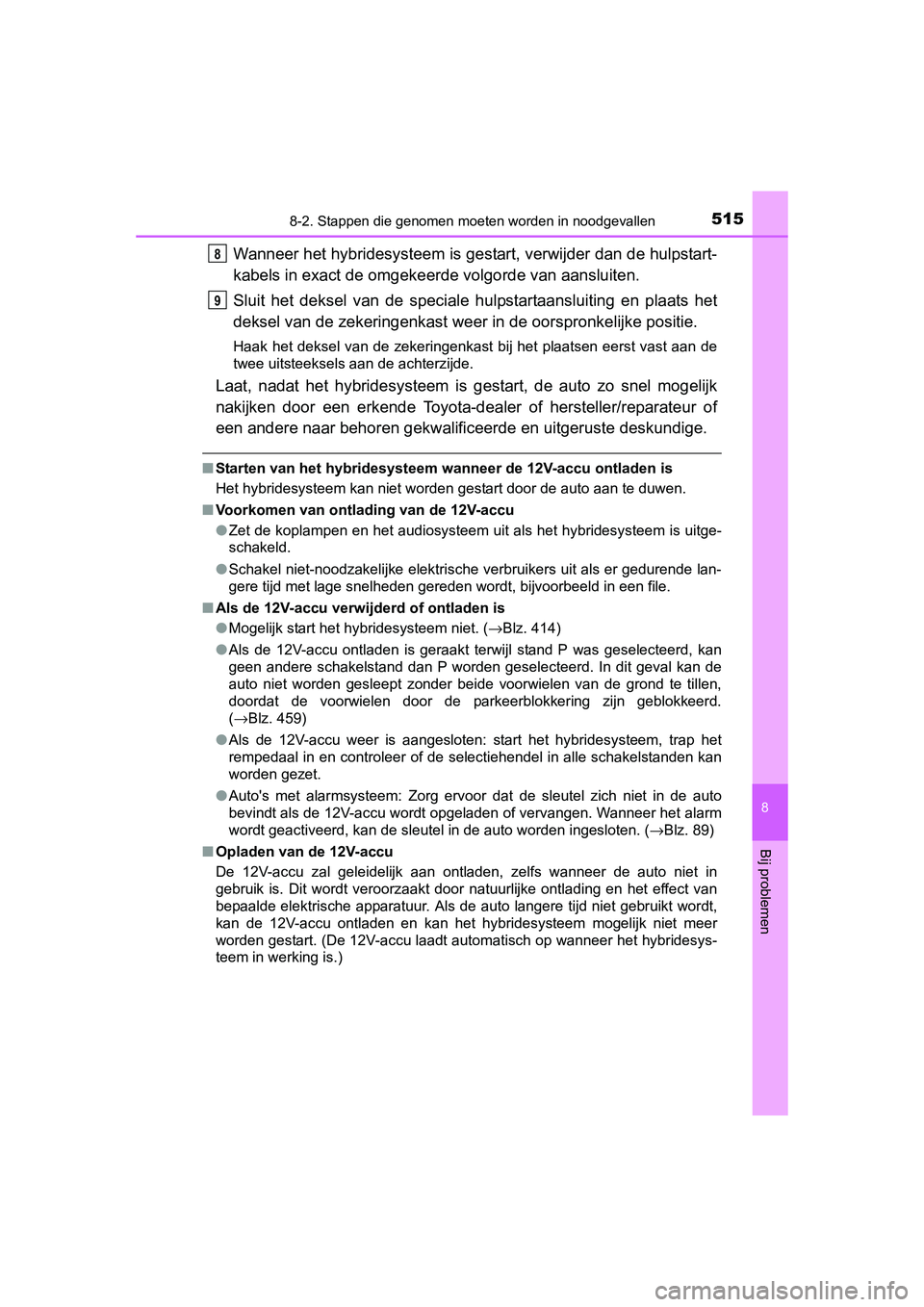

Wanneer het hybridesysteem is gestart, verwijder dan de hulpstart-
kabels in exact de omgekeerde volgorde van aansluiten.
Sluit het deksel van de speciale hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer in de oorspronkelijke positie.
Haak het deksel van de zekeringenkast bij het plaatsen eerst vast aan de
twee uitsteeksels aan de achterzijde.
Laat, nadat het hybridesysteem is gestart, de auto zo snel mogelijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Starten van het hybridesysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■ Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Als de 12V-accu verwijd erd of ontladen is
● Mogelijk start het hybridesysteem niet. ( →Blz. 414)
● Als de 12V-accu ontladen is geraakt terwijl stand P was geselecteerd, kan
geen andere schakelstand dan P worden geselecteerd. In dit geval kan de
auto niet worden gesleept zonder beide voorwielen van de grond te tillen,
doordat de voorwielen door de parkeerblokkering zijn geblokkeerd.
(→Blz. 459)
● Als de 12V-accu weer is aangesloten: start het hybridesysteem, trap het
rempedaal in en controleer of de selectiehendel in alle schakelstanden kan
worden gezet.
● Auto's met alarmsysteem: Zorg ervoor dat de sleutel zich niet in de auto
bevindt als de 12V-accu wordt opgeladen of vervangen. Wanneer het alarm
wordt geactiveerd, kan de sleutel in de auto worden ingesloten. ( →Blz. 89)
■ Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het hybridesys-
teem in werking is.)
8
9
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 515 Friday, April 24, 2015 10:36 AM
Page 516 of 568

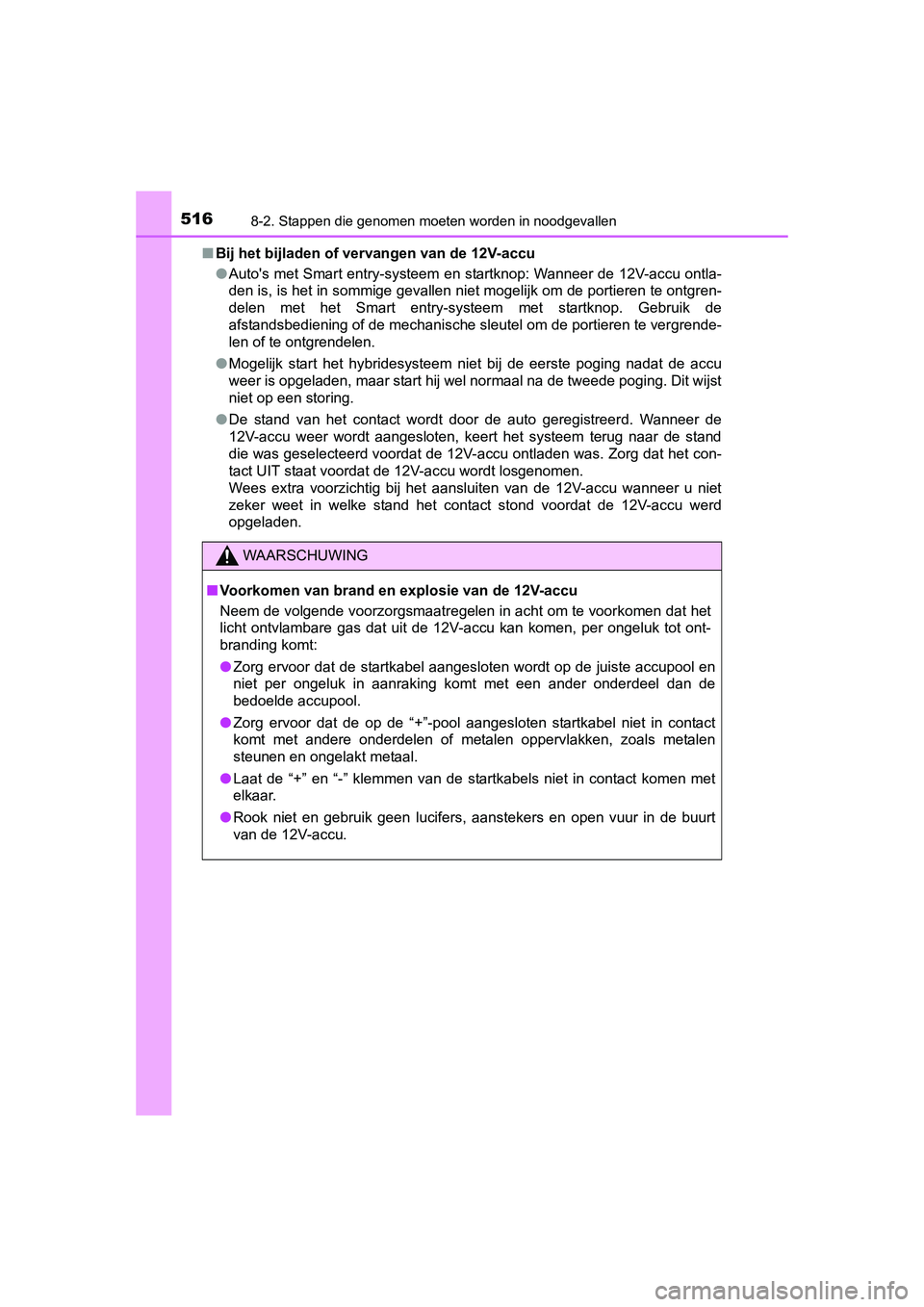

5168-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)■
Bij het bijladen of vervangen van de 12V-accu
●Auto's met Smart entry-systeem en startknop: Wanneer de 12V-accu ontla-
den is, is het in sommige gevallen niet mogelijk om de portieren te ontgren-
delen met het Smart entry-systeem met startknop. Gebruik de
afstandsbediening of de mechanische sleutel om de portieren te vergrende-
len of te ontgrendelen.
● Mogelijk start het hybridesysteem niet bij de eerste poging nadat de accu
weer is opgeladen, maar start hij wel normaal na de tweede poging. Dit wijst
niet op een storing.
● De stand van het contact wordt door de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten, keert het systeem terug naar de stand
die was geselecteerd voordat de 12V-accu ontladen was. Zorg dat het con-
tact UIT staat voordat de 12V-accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten van de 12V-accu wanneer u niet
zeker weet in welke stand het contact stond voordat de 12V-accu werd
opgeladen.
WAARSCHUWING
■Voorkomen van brand en explosie van de 12V-accu
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat het
licht ontvlambare gas dat uit de 12V-accu kan komen, per ongeluk tot ont-
branding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metalen
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de 12V-accu.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 516 Friday, April 24, 2015 10:36 AM
Page 517 of 568

5178-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

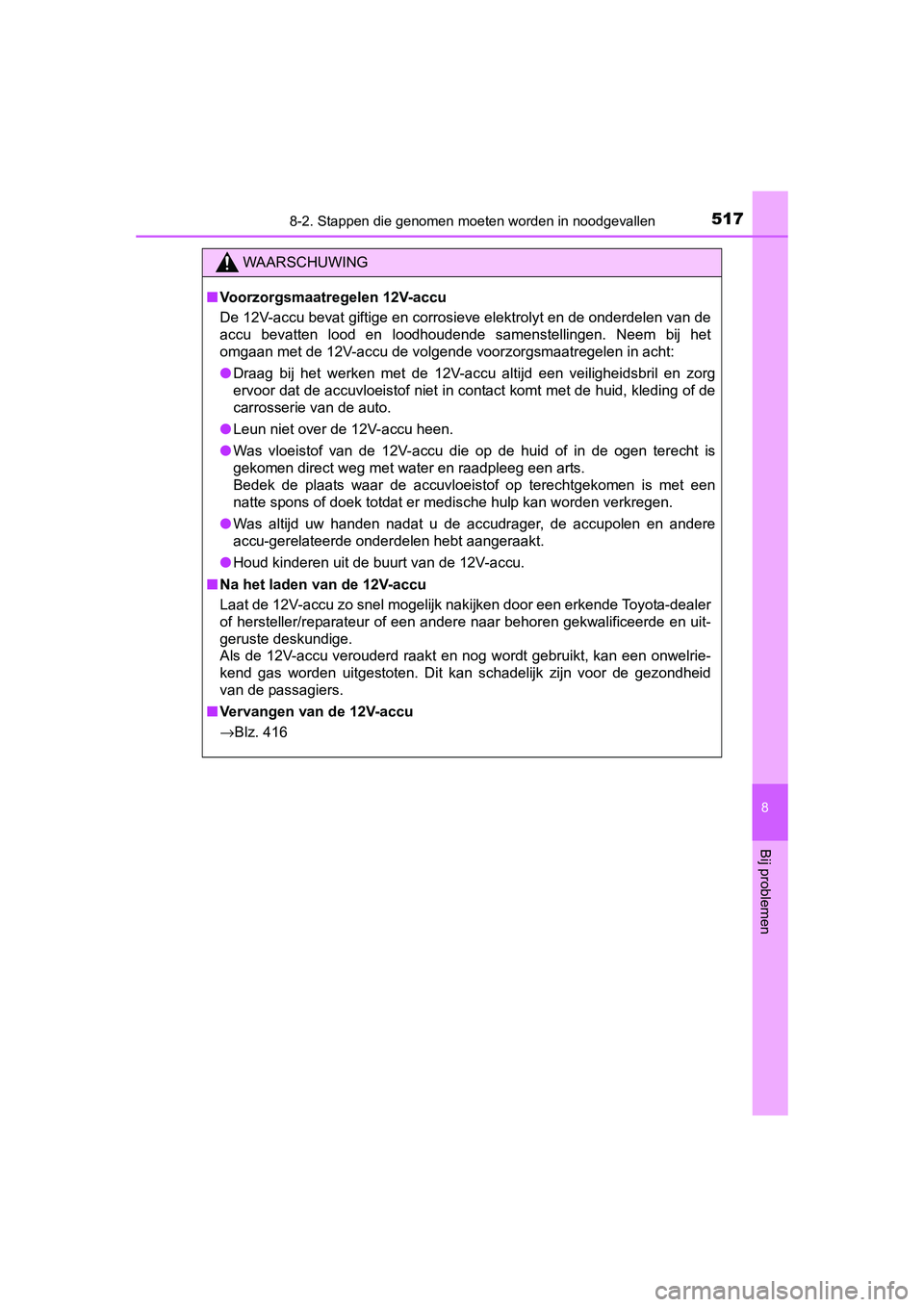

WAARSCHUWING
■Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende samenstellingen. Neem bij het
omgaan met de 12V-accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de 12V-accu altijd een veiligheidsbril en zorg
ervoor dat de accuvloeistof niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de 12V-accu heen.
● Was vloeistof van de 12V-accu die op de huid of in de ogen terecht is
gekomen direct weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkregen.
● Was altijd uw handen nadat u de accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de 12V-accu.
■ Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Als de 12V-accu verouderd raakt en nog wordt gebruikt, kan een onwelrie-
kend gas worden uitgestoten. Dit kan schadelijk zijn voor de gezondheid
van de passagiers.
■ Vervangen van de 12V-accu
→ Blz. 416
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 517 Friday, April 24, 2015 10:36 AM
Page 518 of 568

5188-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

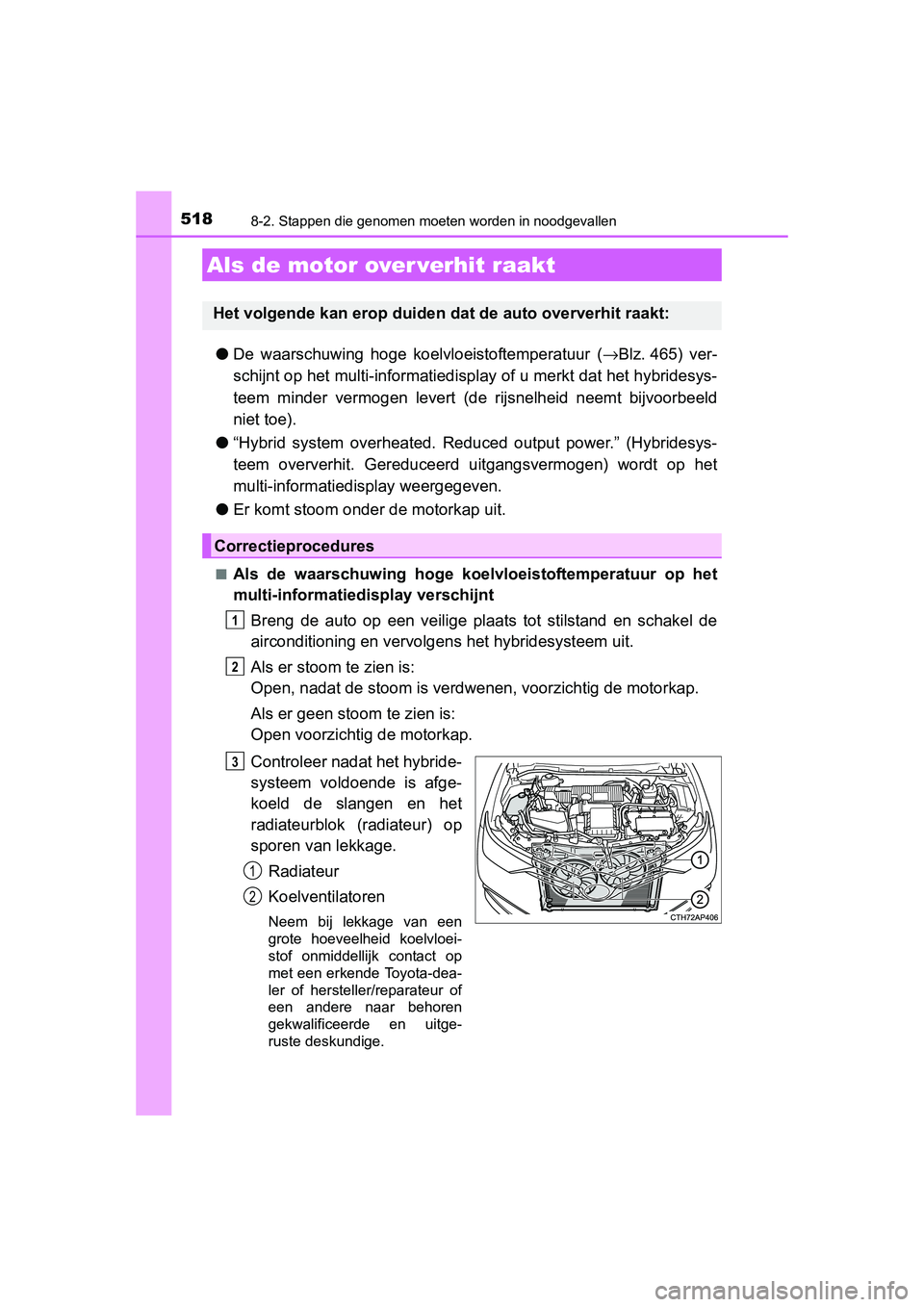

●De waarschuwing hoge koelvloeistoftemperatuur ( →Blz. 465) ver-
schijnt op het multi-informatiedisplay of u merkt dat het hybridesys-
teem minder vermogen levert (de rijsnelheid neemt bijvoorbeeld
niet toe).
● “Hybrid system overheated. Reduced output power.” (Hybridesys-
teem oververhit. Gereduceerd uitgangsvermogen) wordt op het
multi-informatiedisplay weergegeven.
● Er komt stoom onder de motorkap uit.
■Als de waarschuwing hoge koel vloeistoftemperatuur op het
multi-informatiedisplay verschijnt
Breng de auto op een veilige plaats tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybride-
systeem voldoende is afge-
koeld de slangen en het
radiateurblok (radiateur) op
sporen van lekkage. Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Als de motor over verhit raakt
Het volgende kan erop duiden dat de auto oververhit raakt:
Correctieprocedures
1
2
3
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 518 Friday, April 24, 2015 10:36 AM

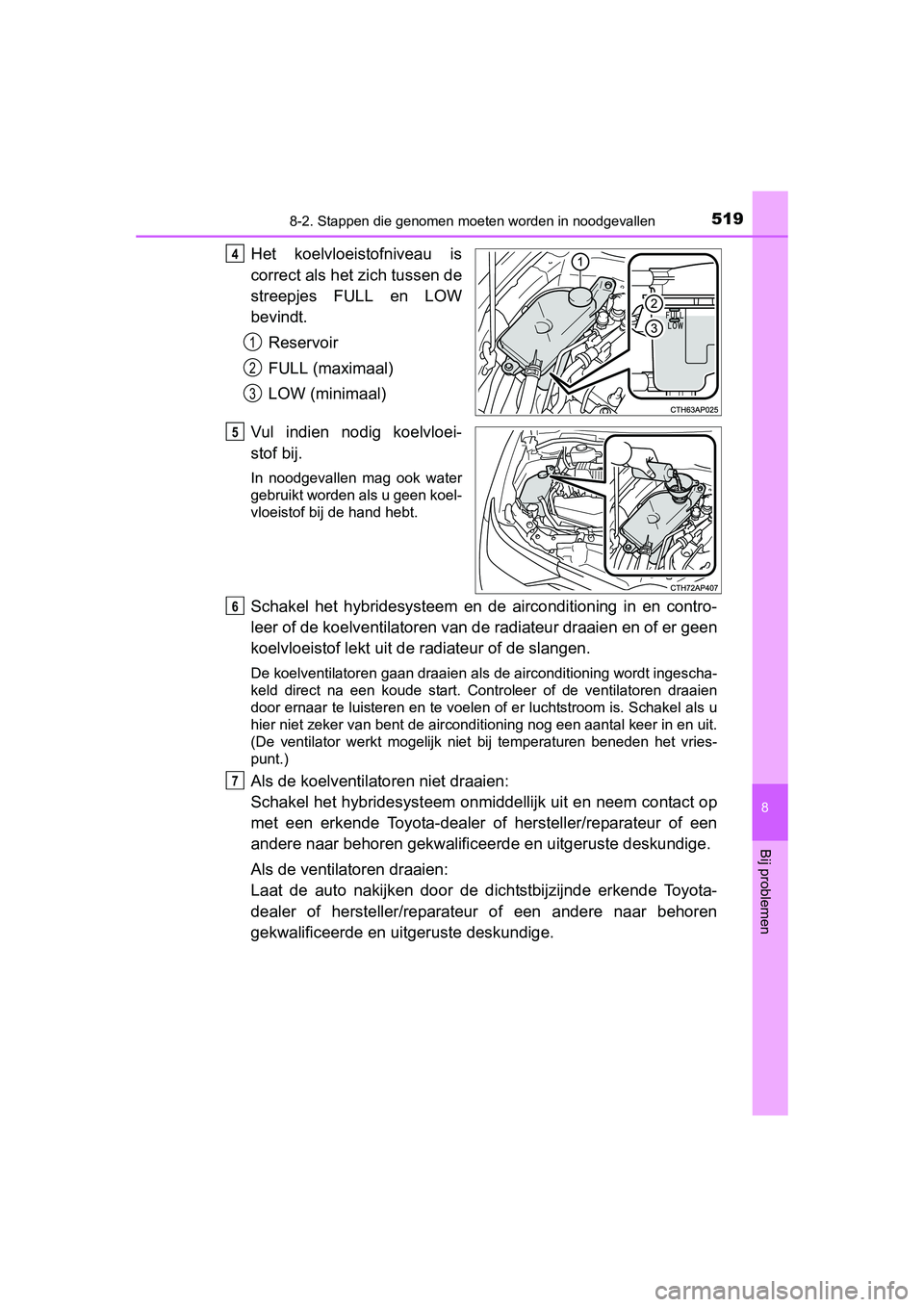

Page 519 of 568

5198-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen
Het koelvloeistofniveau is
correct als het zich tussen de
streepjes FULL en LOW
bevindt.Reservoir
FULL (maximaal)
LOW (minimaal)
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilatoren van de radiateur draaien en of er geen
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren draaien
door ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u
hier niet zeker van bent de airconditioning nog een aantal keer in en uit.
(De ventilator werkt mogelijk niet bij temperaturen beneden het vries-
punt.)
Als de koelventilatoren niet draaien:
Schakel het hybridesysteem onmi ddellijk uit en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
4
1
2
3
5
6
7
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 519 Friday, April 24, 2015 10:36 AM

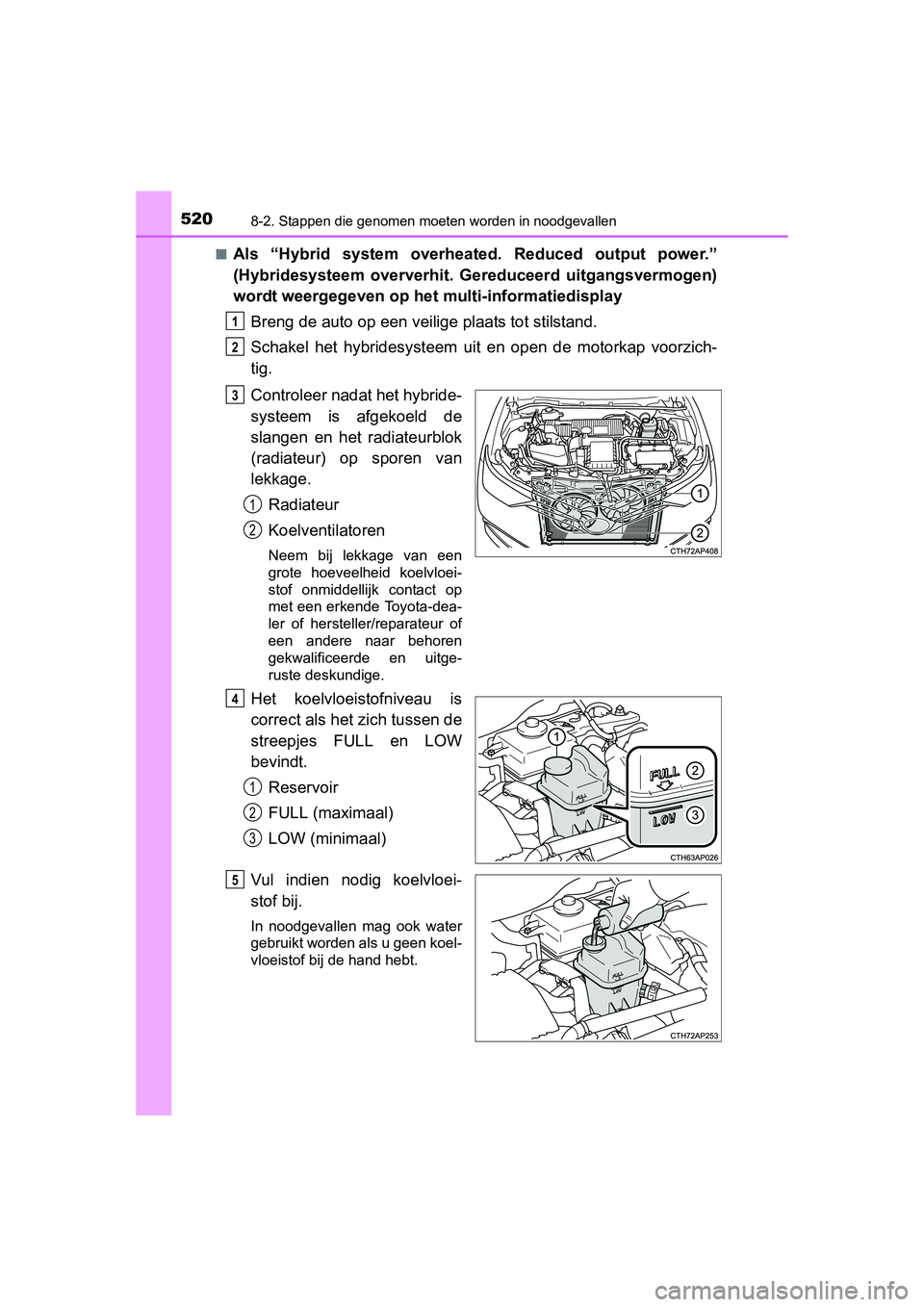

Page 520 of 568

5208-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)■
Als “Hybrid system overheated. Reduced output power.”
(Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven op het multi-informatiedisplay
Breng de auto op een veilig e plaats tot stilstand.
Schakel het hybridesysteem ui t en open de motorkap voorzich-
tig.
Controleer nadat het hybride-
systeem is afgekoeld de
slangen en het radiateurblok
(radiateur) op sporen van
lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is
correct als het zich tussen de
streepjes FULL en LOW
bevindt.Reservoir
FULL (maximaal)
LOW (minimaal)
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
1
2
3
1
2
4
1
2
3
5
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 520 Friday, April 24, 2015 10:36 AM
