TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

5319-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties

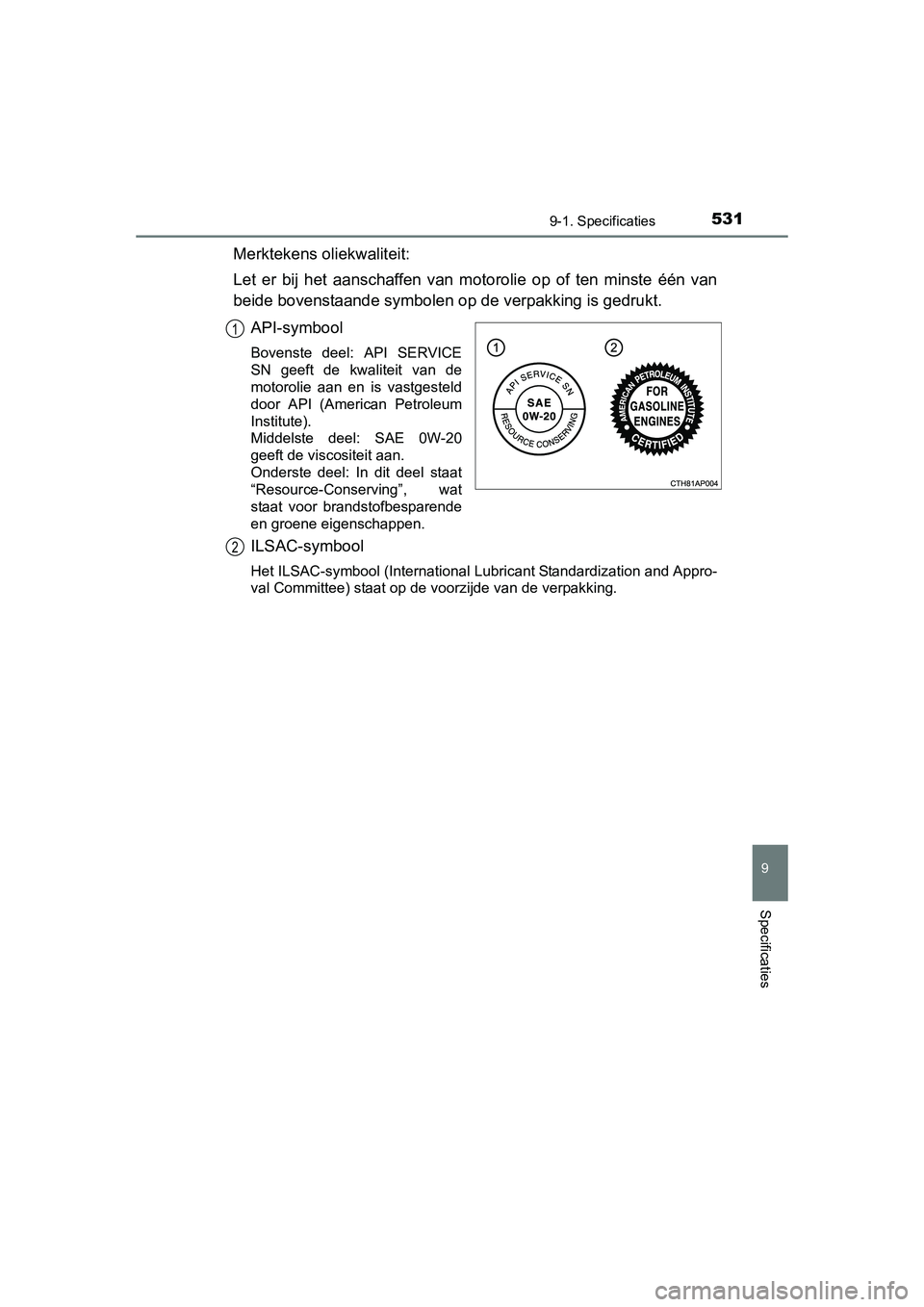

Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 531 Friday, April 24, 2015 10:36 AM

5329-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

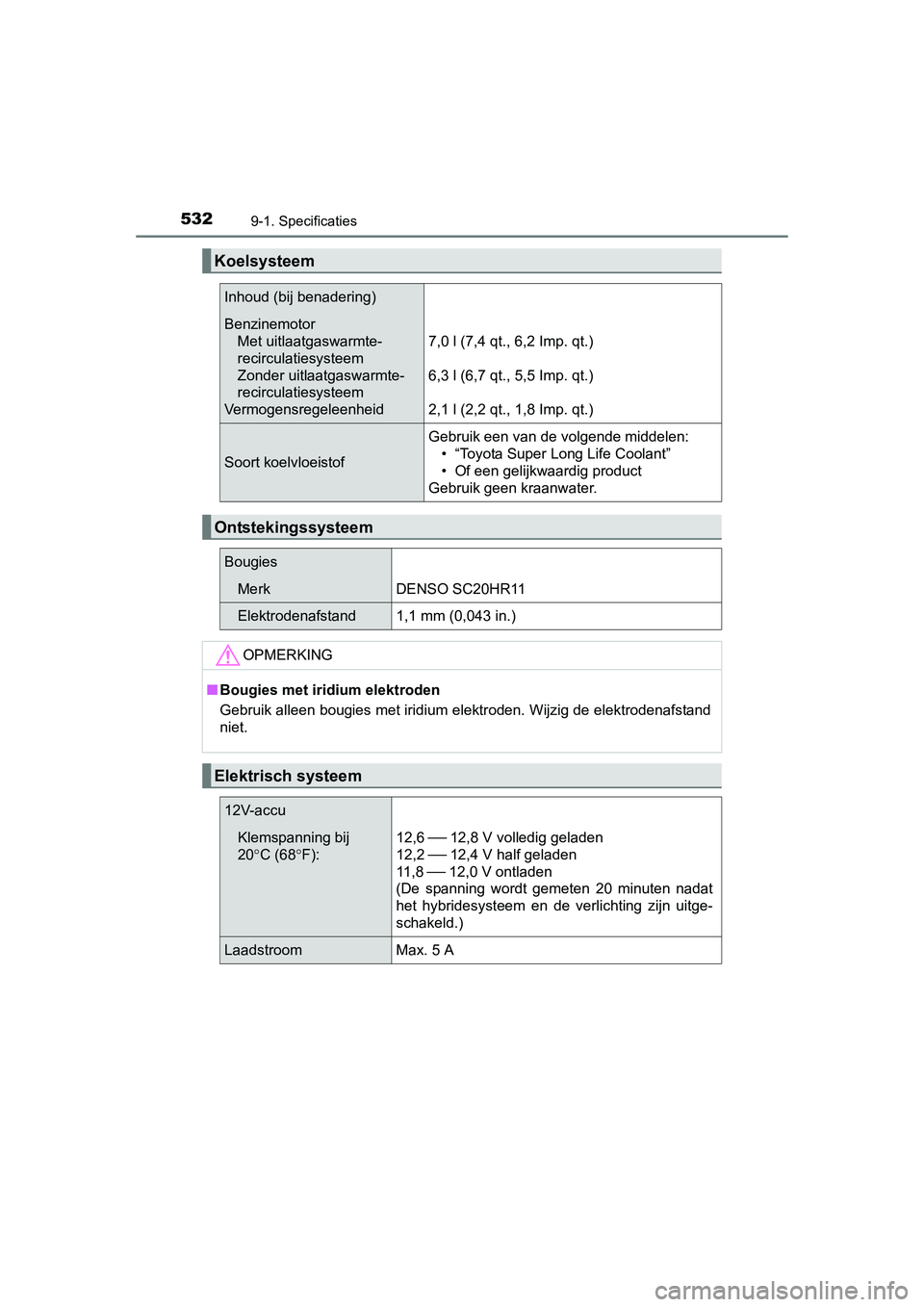

Koelsysteem
Inhoud (bij benadering)
BenzinemotorMet uitlaatgaswarmte-
recirculatiesysteem
Zonder uitlaatgaswarmte-
recirculatiesysteem
Vermogensregeleenheid
7,0 l (7,4 qt., 6,2 Imp. qt.)
6,3 l (6,7 qt., 5,5 Imp. qt.)
2,1 l (2,2 qt., 1,8 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougies
MerkDENSO SC20HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
12V-accu
Klemspanning bij
20° C (68 °F): 12,6 ⎯ 12,8 V volledig geladen
12,2
⎯ 12,4 V half geladen
11 , 8
⎯ 12,0 V ontladen
(De spanning wordt gemeten 20 minuten nadat
het hybridesysteem en de verlichting zijn uitge-
schakeld.)
LaadstroomMax. 5 A
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 532 Friday, April 24, 2015 10:36 AM

5339-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N (30kgf, 66 lbf) terwijl het hybridesysteem in werking is
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)

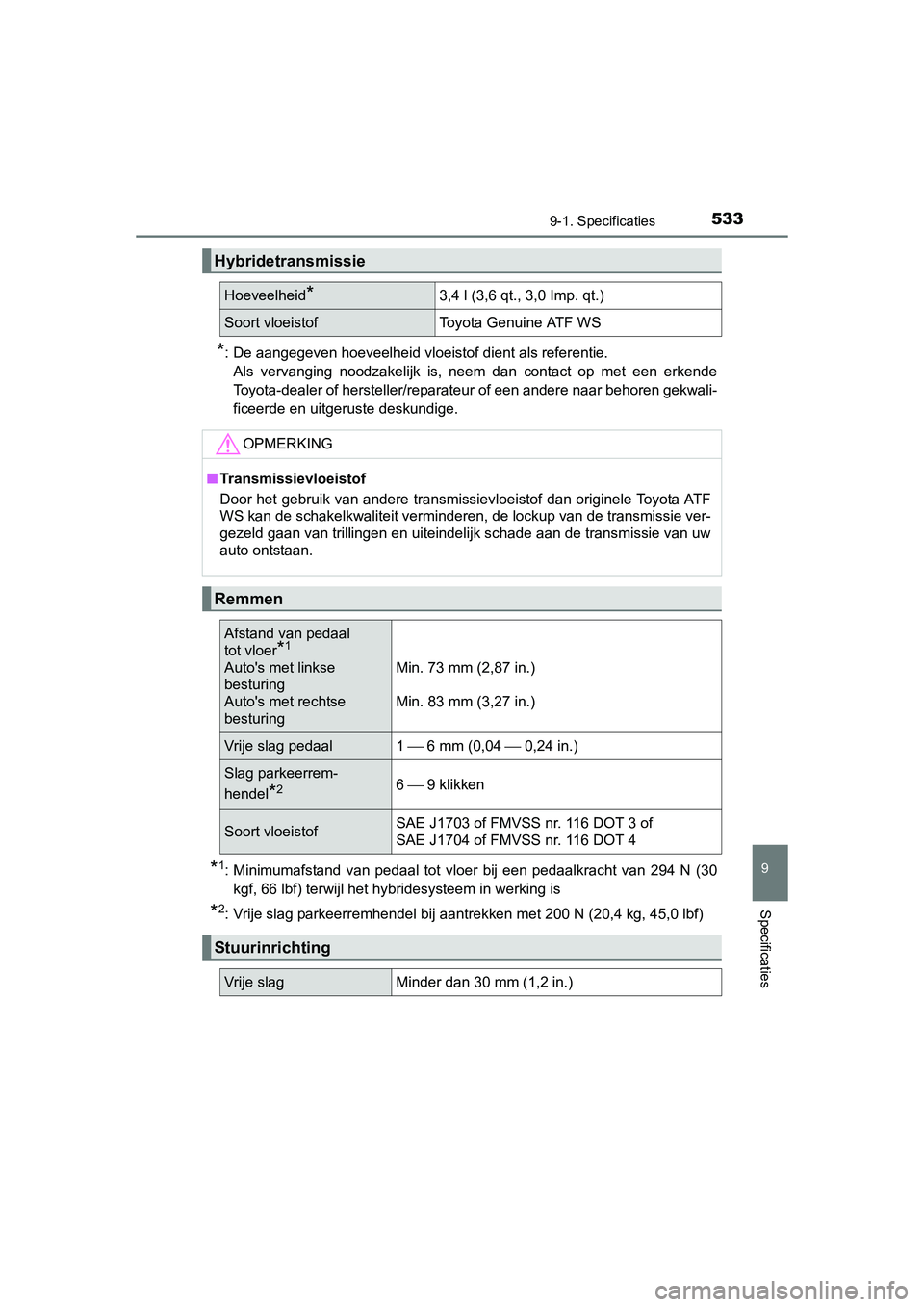

Hybridetransmissie
Hoeveelheid*3,4 l (3,6 qt., 3,0 Imp. qt.)
Soort vloeistof Toyota Genuine ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere transmissiev loeistof dan originele Toyota ATF
WS kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transmissie van uw
auto ontstaan.
Remmen
Afstand van pedaal
tot vloer
*1
Auto's met linkse
besturing
Auto's met rechtse
besturingMin. 73 mm (2,87 in.)
Min. 83 mm (3,27 in.)
Vrije slag pedaal 1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Slag parkeerrem-
hendel
*26 ⎯ 9 klikken
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 533 Friday, April 24, 2015 10:36 AM

5349-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

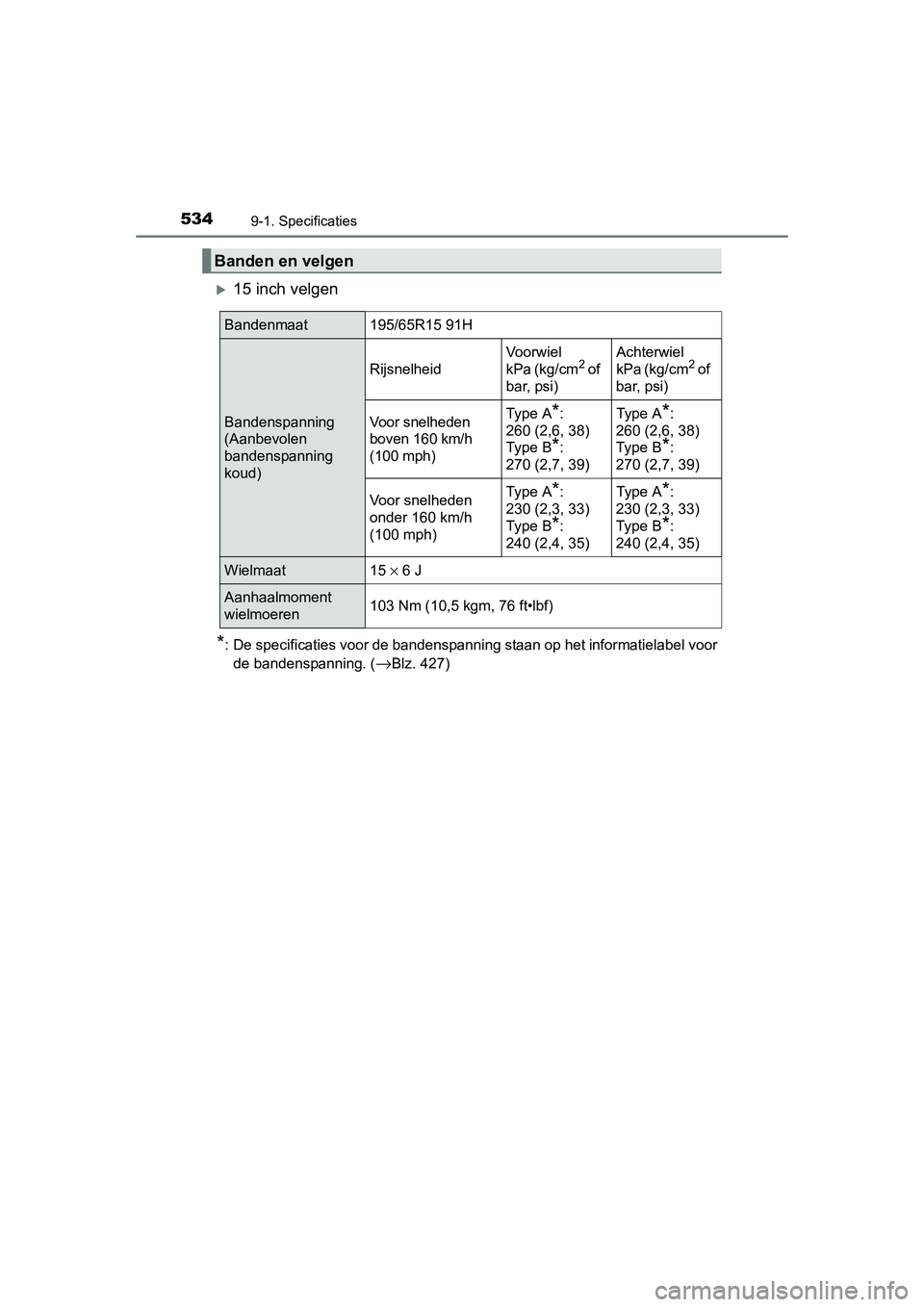

15 inch velgen
*: De specificaties voor de bandenspanning staan op het informatielabel voorde bandenspanning. (
→Blz. 427)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Voor snelheden
onder 160 km/h
(100 mph)Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Wielmaat15 × 6 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 534 Friday, April 24, 2015 10:36 AM

5359-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties

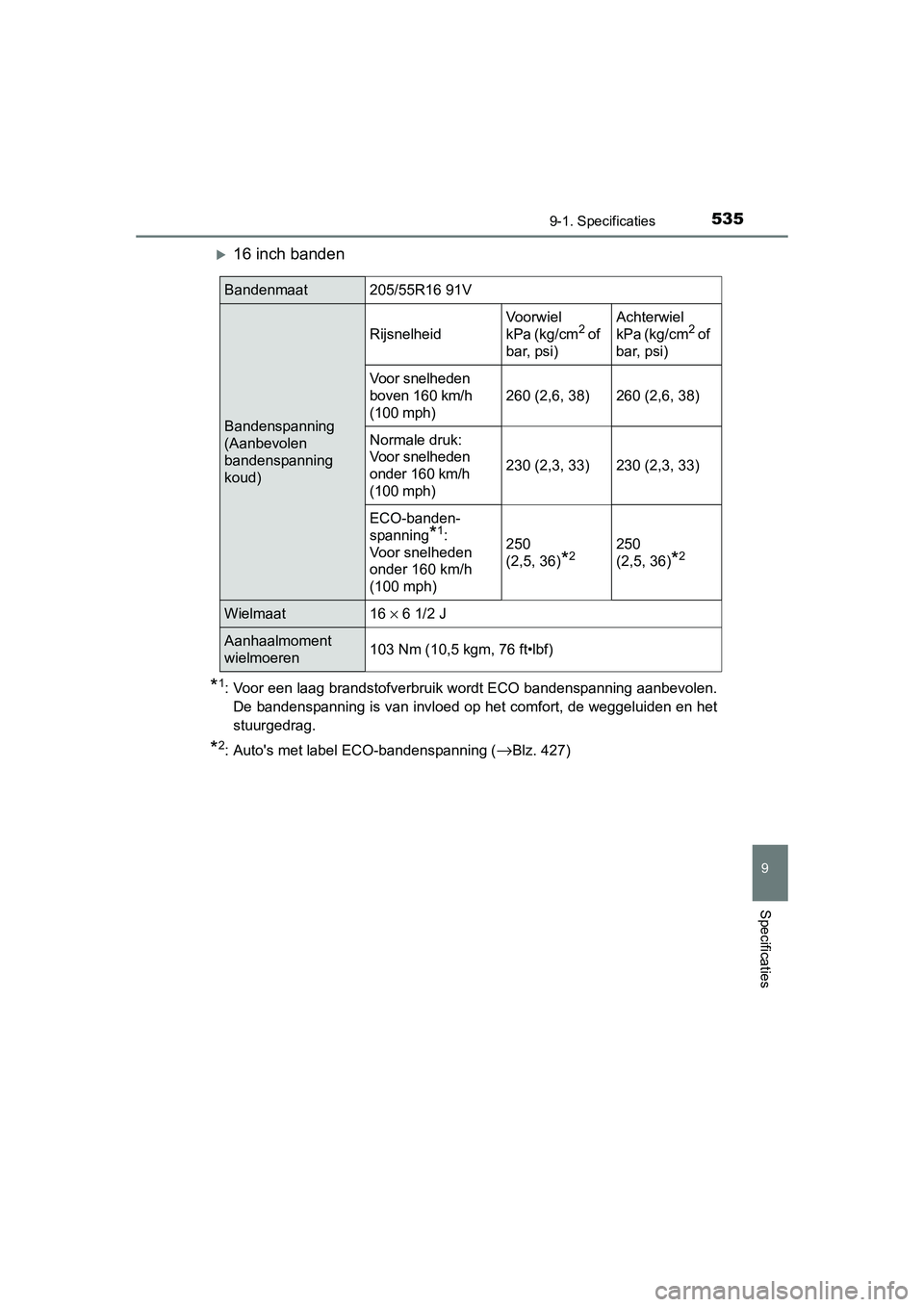

16 inch banden
*1: Voor een laag brandstofverbruik wordt ECO bandenspanning aanbevolen.De bandenspanning is van invloed op het comfort, de weggeluiden en het
stuurgedrag.
*2: Auto's met label ECO-bandenspanning (→Blz. 427)
Bandenmaat205/55R16 91V
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)
260 (2,6, 38)260 (2,6, 38)
Normale druk:
Voor snelheden
onder 160 km/h
(100 mph)
230 (2,3, 33)230 (2,3, 33)
ECO-banden-
spanning
*1:
Voor snelheden
onder 160 km/h
(100 mph)250
(2,5, 36)
*2250
(2,5, 36)
*2
Wielmaat16 × 6 1/2 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 535 Friday, April 24, 2015 10:36 AM

5369-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

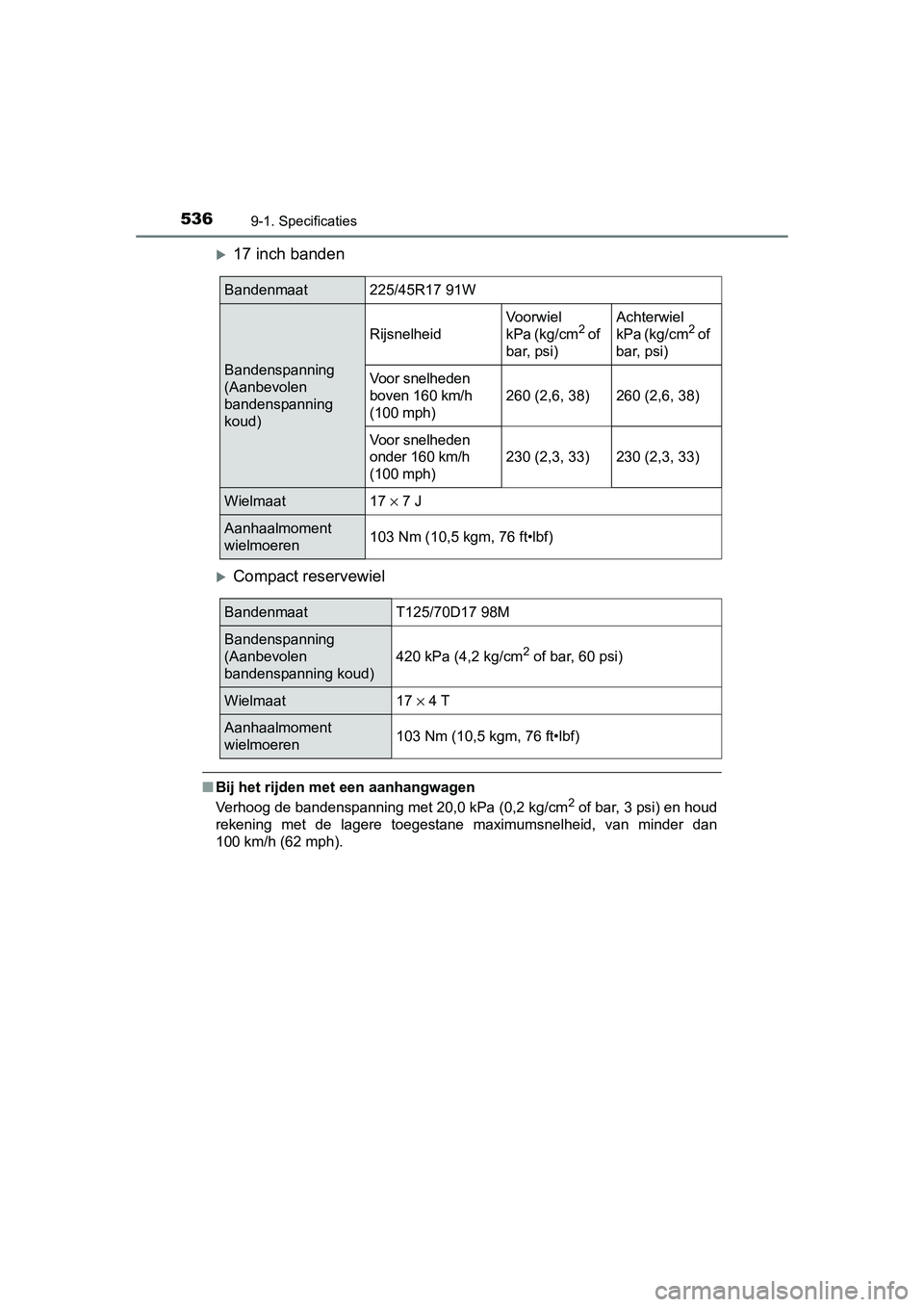

17 inch banden
Compact reservewiel
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder dan
100 km/h (62 mph).
Bandenmaat225/45R17 91W
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)
260 (2,6, 38)260 (2,6, 38)
Voor snelheden
onder 160 km/h
(100 mph)
230 (2,3, 33)230 (2,3, 33)
Wielmaat17 × 7 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen
bandenspanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4 T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 536 Friday, April 24, 2015 10:36 AM

5379-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties
Lampen
LampenWSoort
Exterieur
Halogeenkoplampen*55A
Mistlampen voor*19B
Richtingaanwijzers voor21C
Richtingaanwijzers opzij5C
Richtingaanwijzers achter21D
Remlichten21E
Achteruitrijlicht16F
Kentekenplaatverlichting5F
Interieur
Make-upverlichting*5G
Interieurverlichting/leeslampjes voor8F
Interieurverlichting achter*8G
Leeslampjes achter*8F
Bagageruimteverlichting5G
A: HIR2 halogeenlamp
C: Glassokkellampen (oranje) E: Bolvormige lampen (helder)
G: Buislampjes
*: Indien aanwezig B: H16 halogeenlamp
D: Bolvormige lamp (oranje) F: Glassokkellampen (helder)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 537 Friday, April 24, 2015 10:36 AM

5389-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

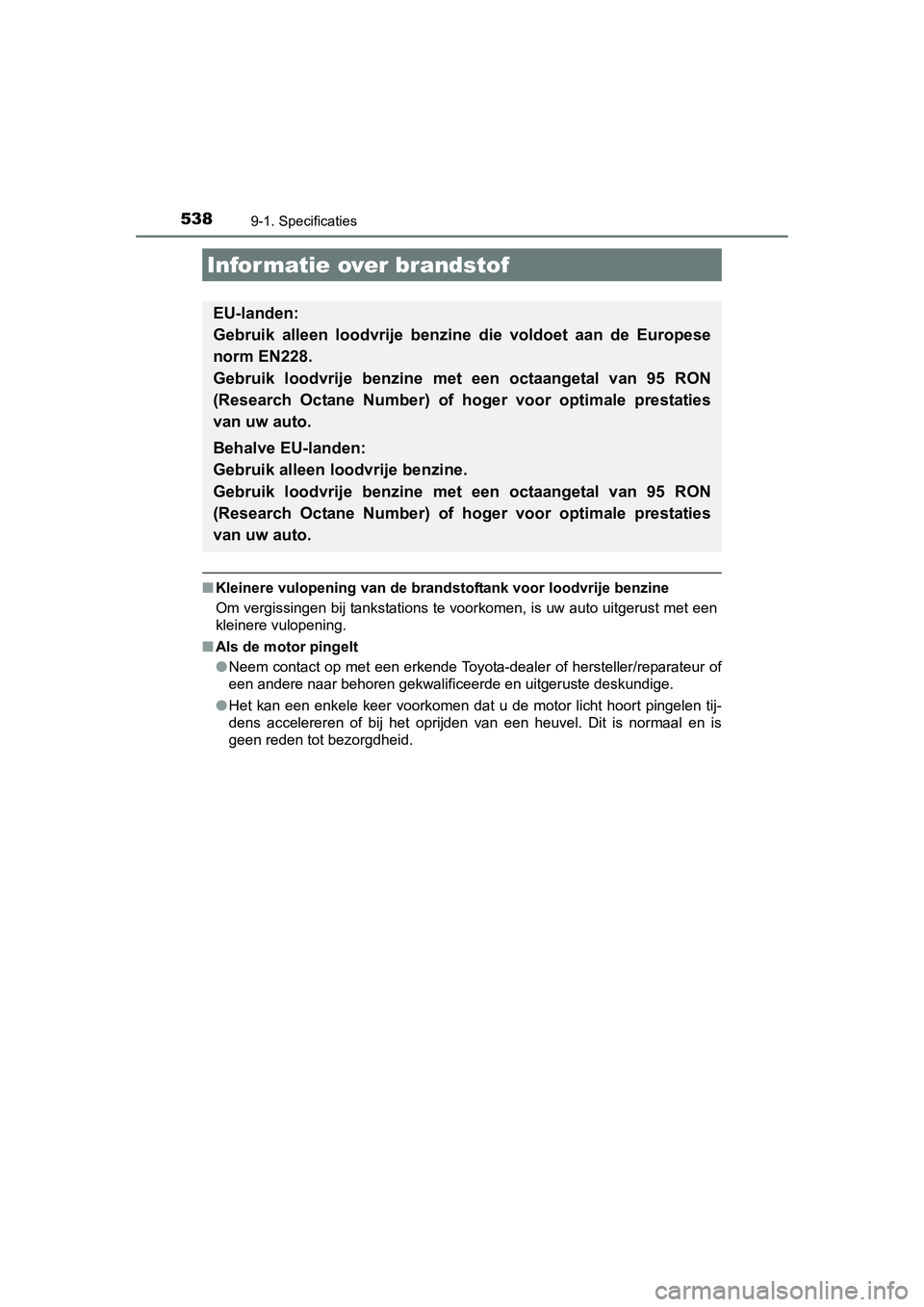

■Kleinere vulopening van de brandstoftank voor loodvrije benzine
Om vergissingen bij tankstations te voorkomen, is uw auto uitgerust met een
kleinere vulopening.
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen ti\
j-
dens accelereren of bij het oprijden van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
Informatie over brandstof
EU-landen:
Gebruik alleen loodvri je benzine die voldoet aan de Europese
norm EN228.
Gebruik loodvrije benzine me t een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Behalve EU-landen:
Gebruik alleen lo odvrije benzine.
Gebruik loodvrije benzine me t een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 538 Friday, April 24, 2015 10:36 AM

5399-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties

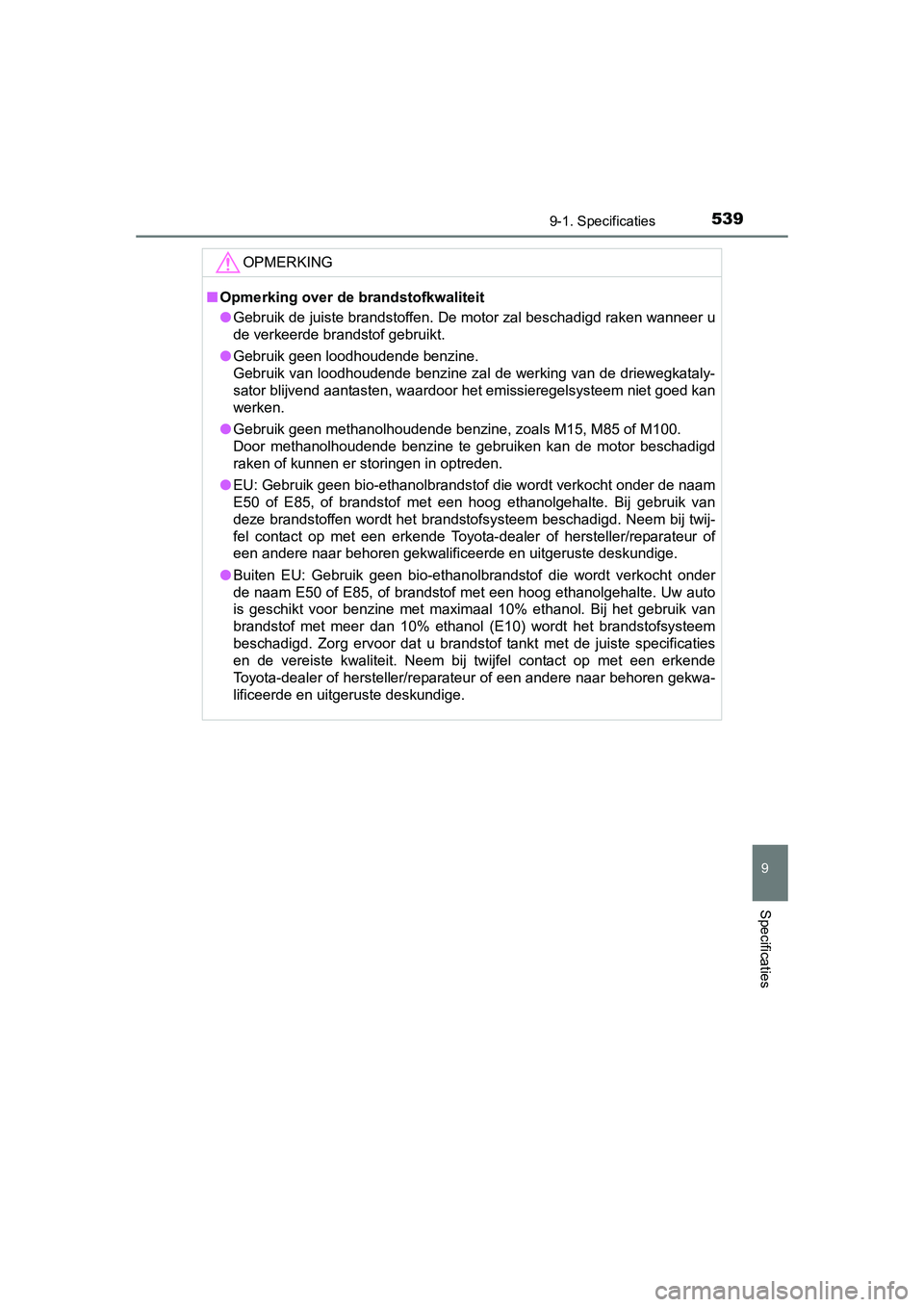

OPMERKING
■Opmerking over de brandstofkwaliteit
● Gebruik de juiste brandstoffen. De motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
● Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegkataly-
sator blijvend aantasten, waardoor het emissieregelsysteem niet goed kan
werken.
● Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te gebruiken kan de motor beschadigd
raken of kunnen er storingen in optreden.
● EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Bij gebruik van
deze brandstoffen wordt het brandstofsysteem beschadigd. Neem bij twij-
fel contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige.
● Buiten EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder
de naam E50 of E85, of brandstof met een hoog ethanolgehalte. Uw auto
is geschikt voor benzine met maximaal 10% ethanol. Bij het gebruik van
brandstof met meer dan 10% ethanol (E10) wordt het brandstofsysteem
beschadigd. Zorg ervoor dat u brandstof tankt met de juiste specificaties
en de vereiste kwaliteit. Neem bij twijfel contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 539 Friday, April 24, 2015 10:36 AM

540
UK AURIS_HV_HB_EE (OM12J68E)

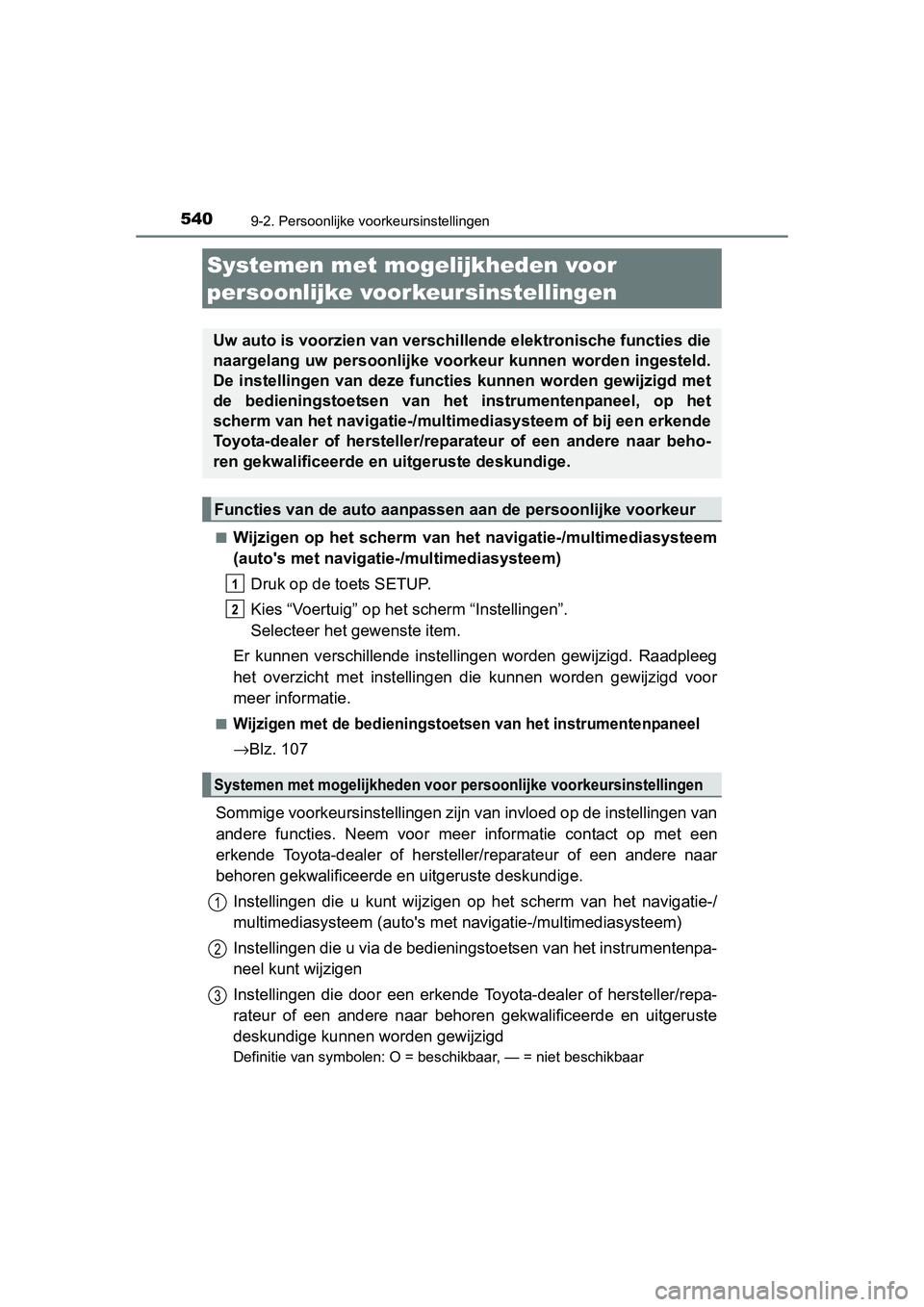

9-2. Persoonlijke voorkeursinstellingen
■Wijzigen op het scherm van het navigatie-/multimediasysteem
(auto's met navigati e-/multimediasysteem)
Druk op de toets SETUP.
Kies “Voertuig” op het scherm “Instellingen”.
Selecteer het gewenste item.
Er kunnen verschillende instellin gen worden gewijzigd. Raadpleeg
het overzicht met instellingen die kunnen worden gewijzigd voor
meer informatie.
■Wijzigen met de bedieningstoetsen van het instrumentenpaneel
→ Blz. 107
Sommige voorkeursinstellingen zijn van invloed op de instellingen van
andere functies. Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Instellingen die u kunt wijzigen op het scherm van het navigatie-/
multimediasysteem (auto's met navigatie-/multimediasysteem)
Instellingen die u via de bedieningstoetsen van het instrumentenpa-
neel kunt wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
Systemen met moge lijkheden voor
persoonlijke voorkeursinstellingen
Uw auto is voorzien van verschillende elektronische functies die
naargelang uw persoonlijke voorkeur kunnen worden ingesteld.
De instellingen van deze functies kunnen worden gewijzigd met
de bedieningstoetsen van het instrumentenpaneel, op het
scherm van het navigatie-/multimediasysteem of bij een erkende
Toyota-dealer of hersteller/repar ateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Functies van de auto aanpassen aan de persoonlijke voorkeur
Systemen met mogelijkhe den voor persoonlijke voorkeursinstellingen
1
2
1
2
3
