5218-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

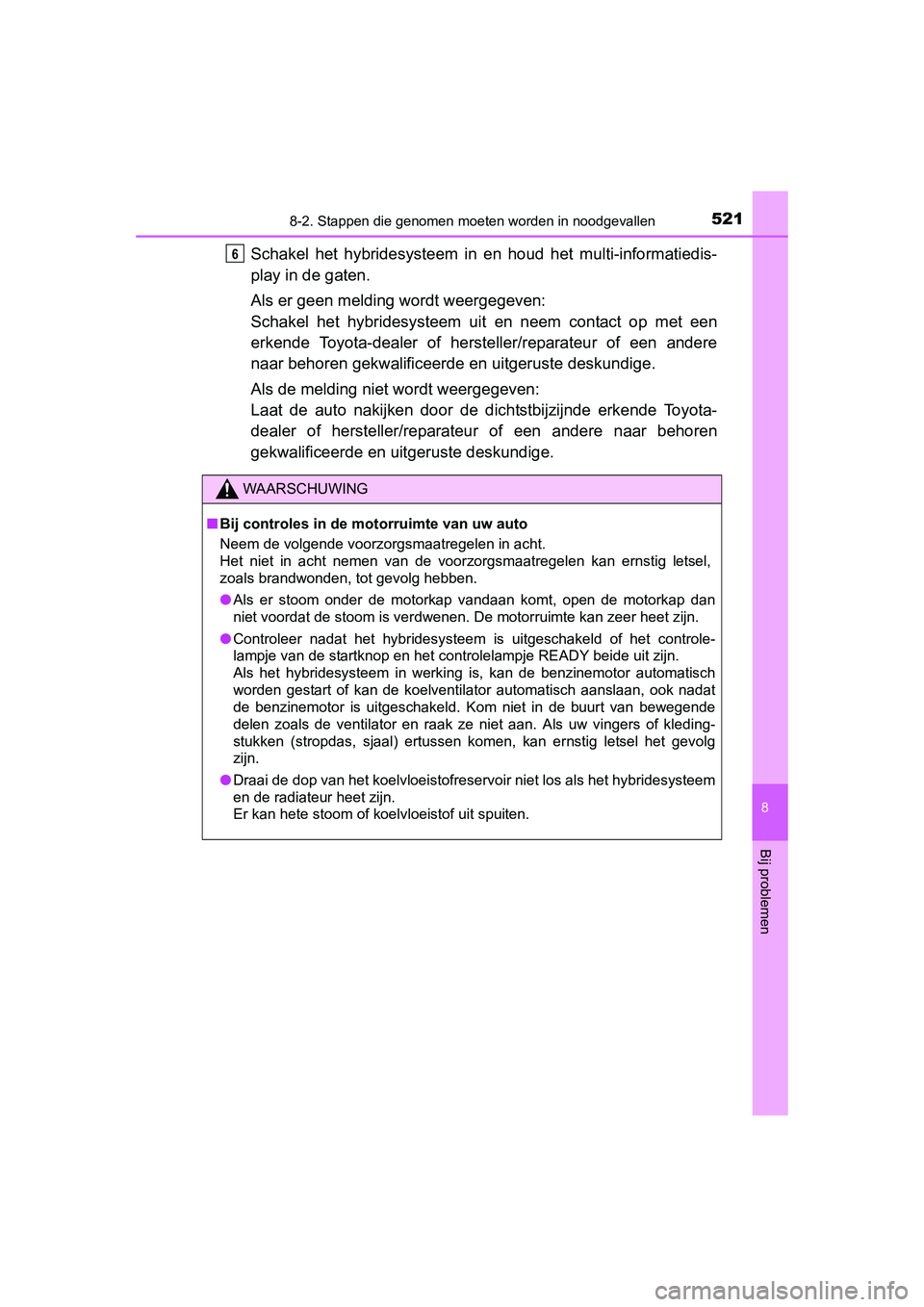

Schakel het hybridesysteem in en houd het multi-informatiedis-
play in de gaten.
Als er geen melding wordt weergegeven:
Schakel het hybridesysteem uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Bij controles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het controle-
lampje van de startknop en het controlelampje READY beide uit zijn.
Als het hybridesysteem in werking is, kan de benzinemotor automatisch
worden gestart of kan de koelventilator automatisch aanslaan, ook nadat
de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewegende
delen zoals de ventilator en raak ze niet aan. Als uw vingers of kleding-
stukken (stropdas, sjaal) ertussen komen, kan ernstig letsel het gevolg
zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 521 Friday, April 24, 2015 10:36 AM

5228-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)

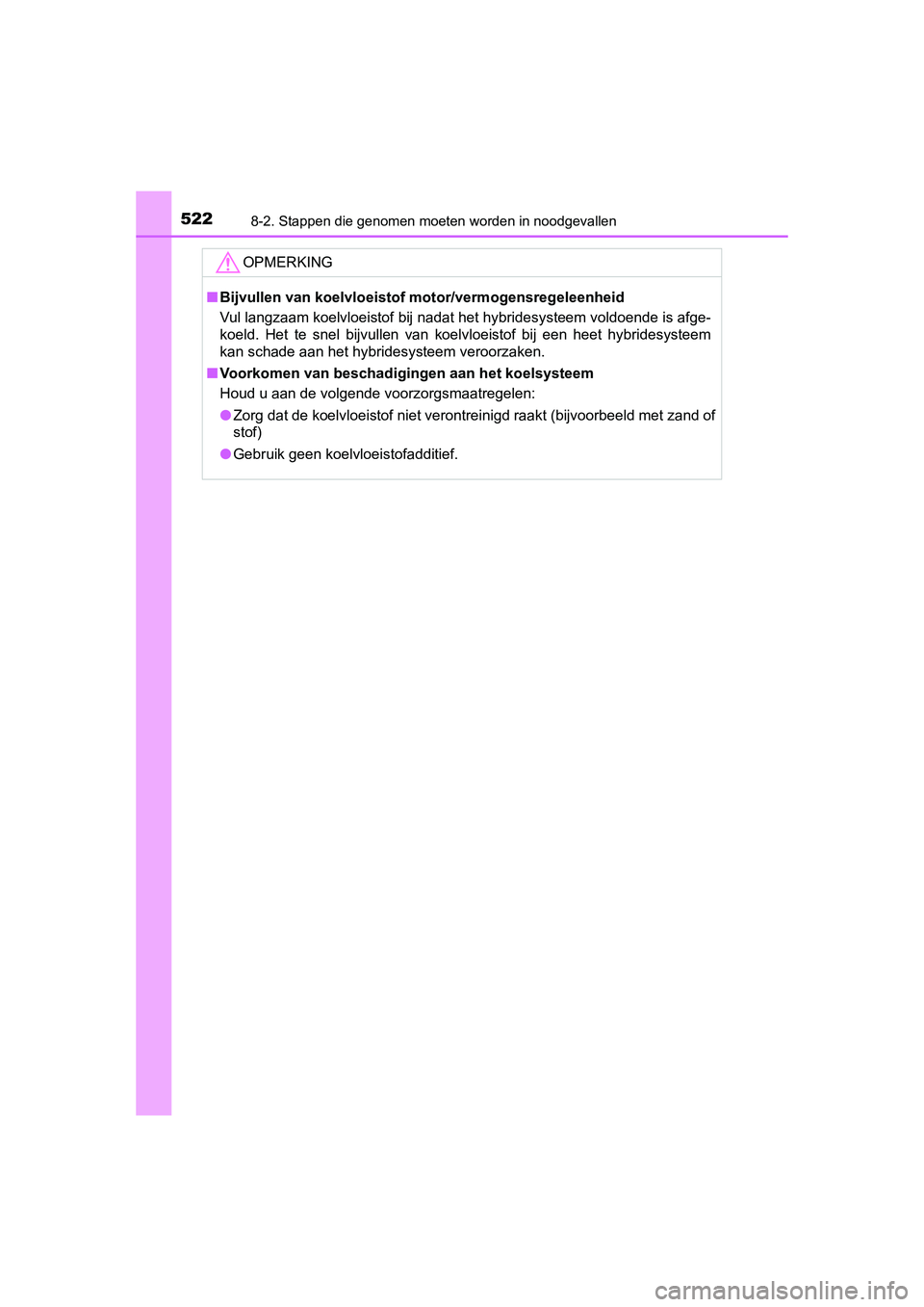

OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoende is afge-
koeld. Het te snel bijvullen van koelvloeistof bij een heet hybridesysteem
kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 522 Friday, April 24, 2015 10:36 AM

5238-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
8
Bij problemen

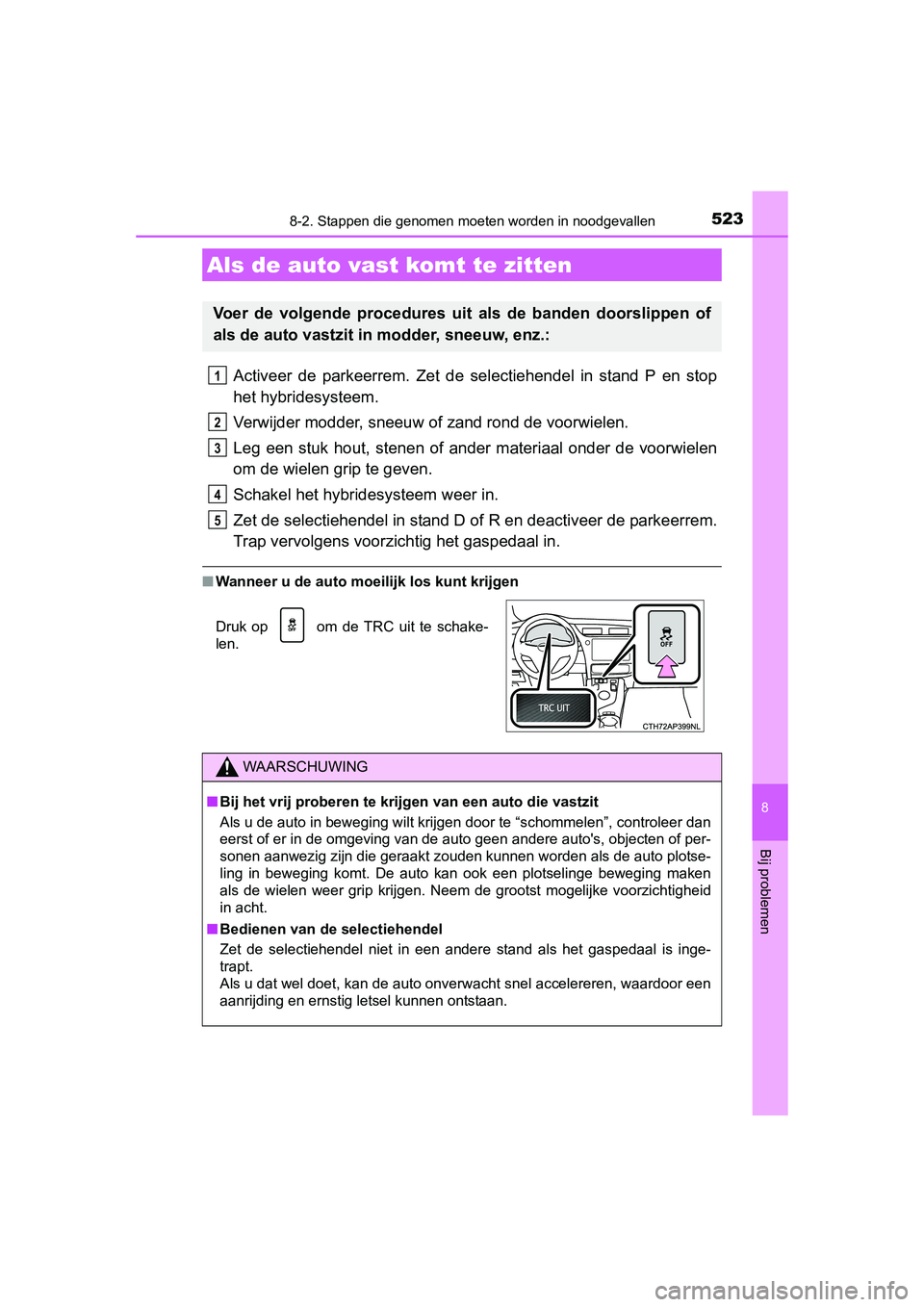

Activeer de parkeerrem. Zet de selectiehendel in stand P en stop
het hybridesysteem.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzichtig het gaspedaal in.
■ Wanneer u de auto moeilijk los kunt krijgen
Als de auto vast komt te zitten
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schake-
len.
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voorzichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaal is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
1
2
3
4
5
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 523 Friday, April 24, 2015 10:36 AM

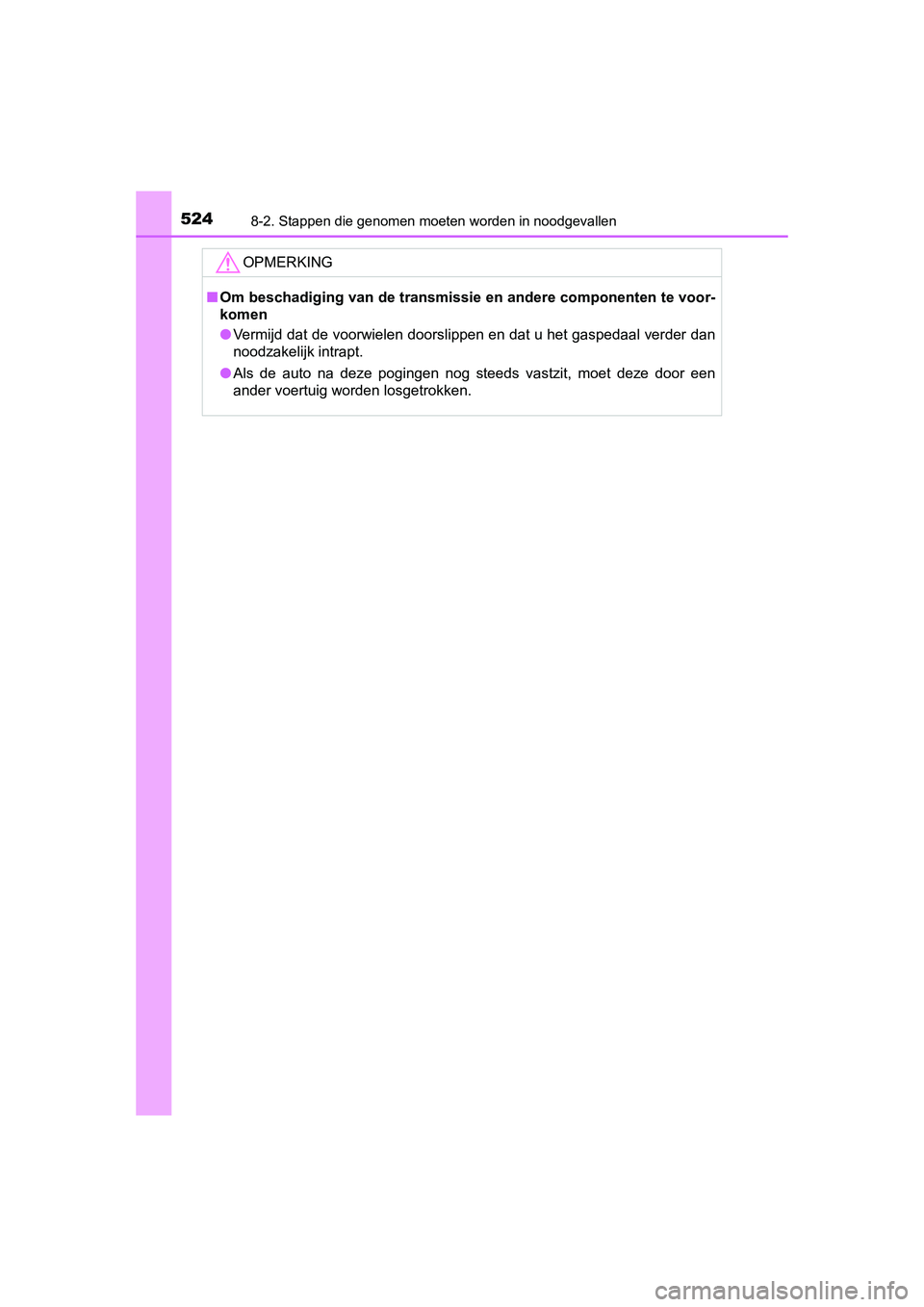

5248-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE (OM12J68E)
OPMERKING
■Om beschadiging van de transmissie en andere componenten te voor-
komen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal verder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 524 Friday, April 24, 2015 10:36 AM

525

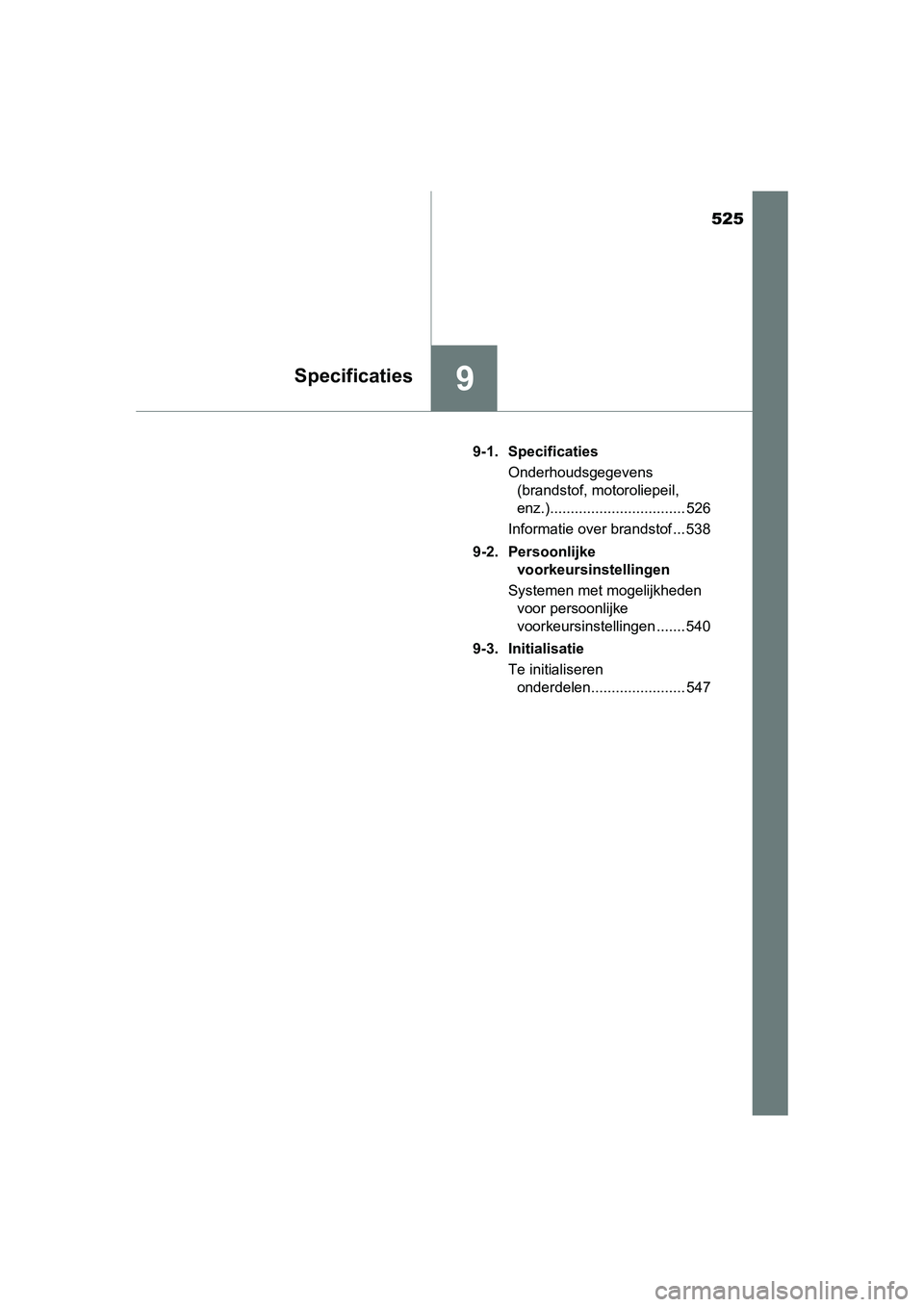

9Specificaties
UK AURIS_HV_HB_EE (OM12J68E)9-1. Specificaties
Onderhoudsgegevens (brandstof, motoroliepeil,
enz.)................................. 526
Informatie over brandstof ... 538
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 540
9-3. Initialisatie Te initialiseren onderdelen....................... 547
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 525 Friday, April 24, 2015 10:36 AM

526
UK AURIS_HV_HB_EE (OM12J68E)
9-1. Specificaties
*1: Ongeladen auto
*2: Auto's met 195/65R15 banden
*3: Met 205/55R16 banden
*4: Auto's met 225/45R17 banden
*5: Het maximaal toelaatbare voertuiggewicht is ook vermeld op het informa-tielabel (typeplaatje). (
→Blz. 188)
*6: Auto's met trekhaakpakket (→Blz. 185)

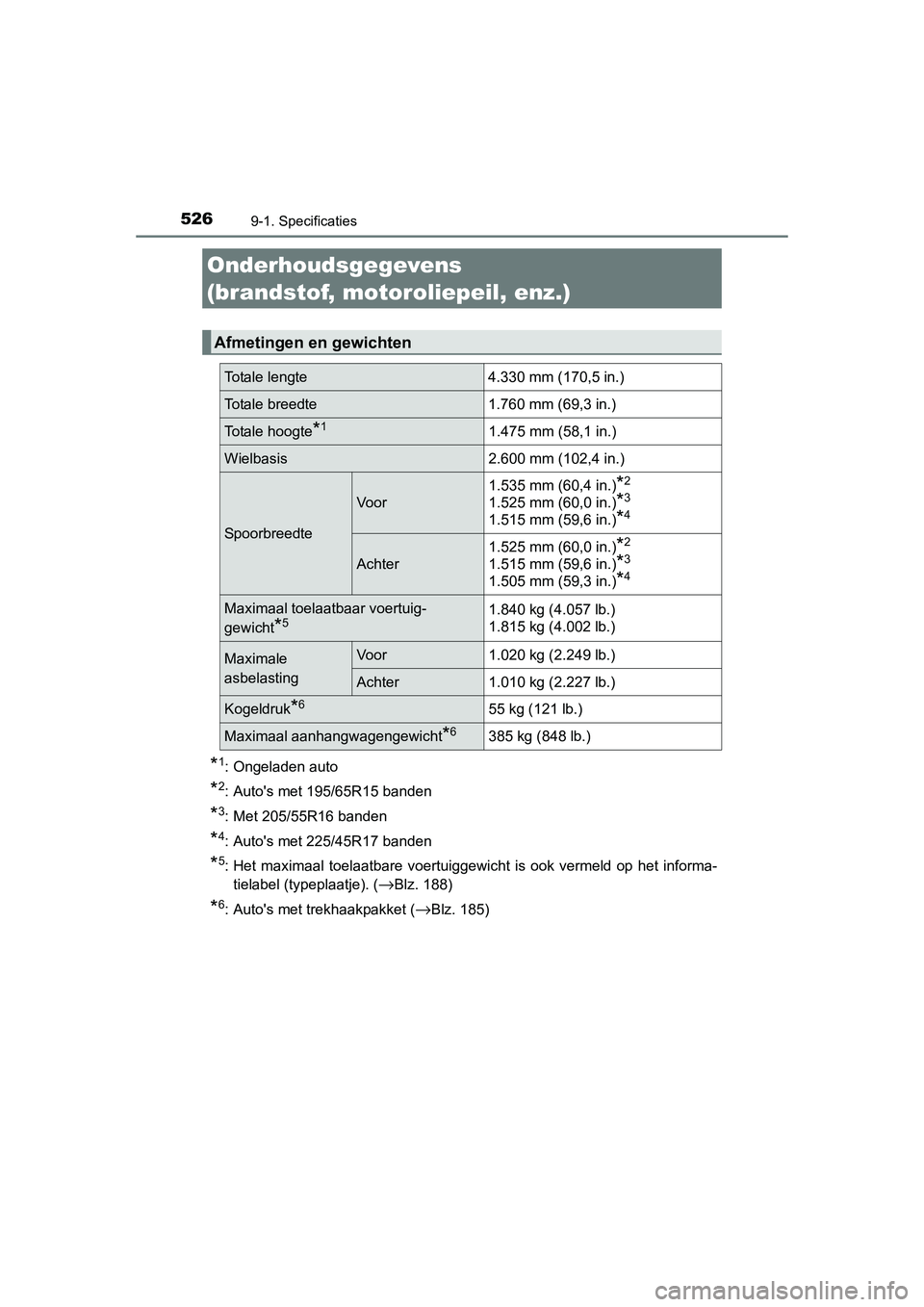

Onderhoudsgegevens
(brandstof, motor oliepeil, enz.)
Afmetingen en gewichten
Totale lengte 4.330 mm (170,5 in.)
Totale breedte 1.760 mm (69,3 in.)
Totale hoogte*11.475 mm (58,1 in.)
Wielbasis 2.600 mm (102,4 in.)
Spoorbreedte
Voor1.535 mm (60,4 in.)
*2
1.525 mm (60,0 in.)*3
1.515 mm (59,6 in.)*4
Achter
1.525 mm (60,0 in.)
*2
1.515 mm (59,6 in.)*3
1.505 mm (59,3 in.)*4
Maximaal toelaatbaar voertuig-
gewicht
*51.840 kg (4.057 lb.)
1.815 kg (4.002 lb.)
Maximale
asbelastingVoor
1.020 kg (2.249 lb.)
Achter1.010 kg (2.227 lb.)
Kogeldruk*655 kg (121 lb.)
Maximaal aanhangwagengewicht*6385 kg (848 lb.)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 526 Friday, April 24, 2015 10:36 AM

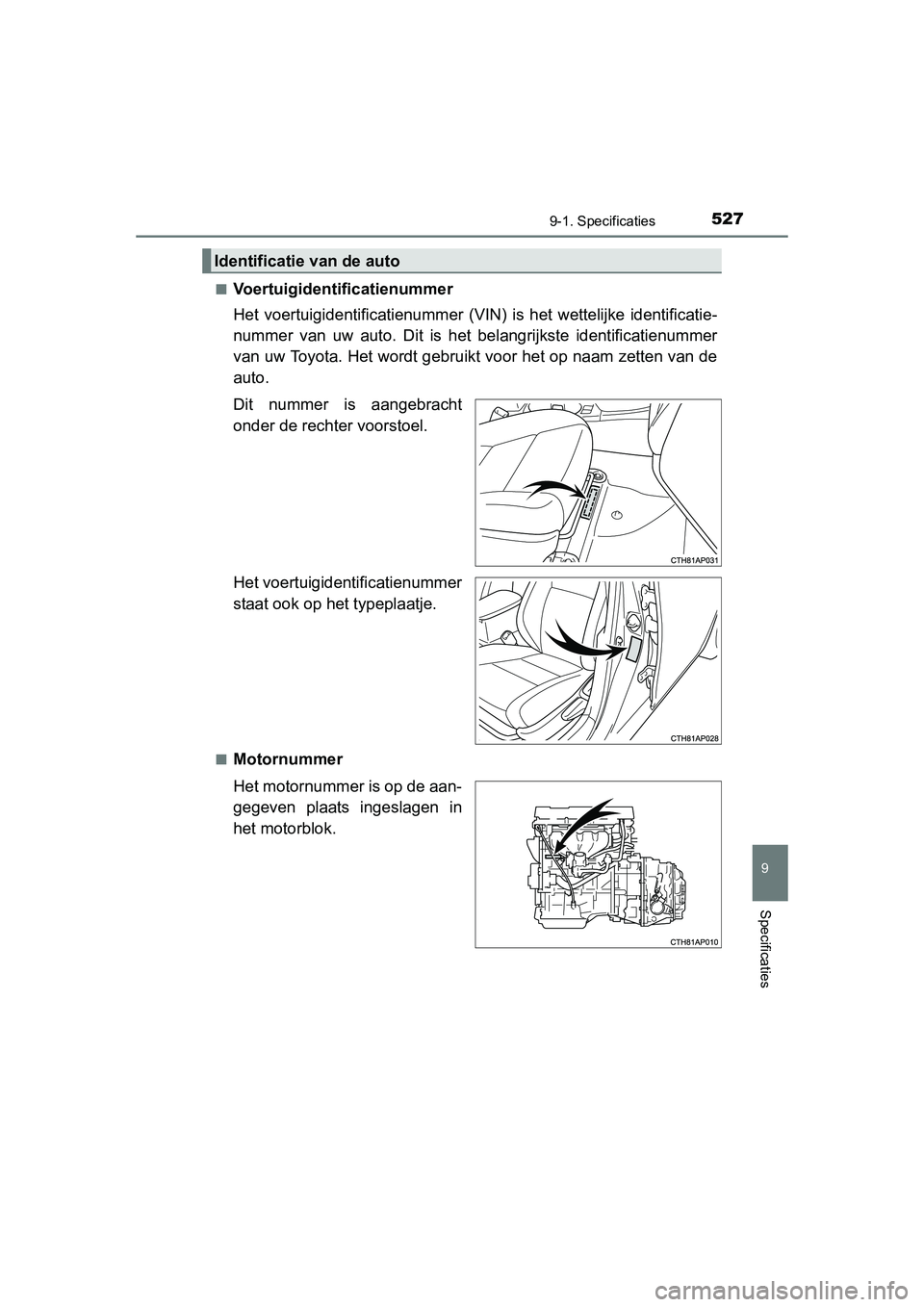

5279-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Het voertuigidentificatienummer
staat ook op het typeplaatje.
■Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Identificatie van de auto
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 527 Friday, April 24, 2015 10:36 AM

5289-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

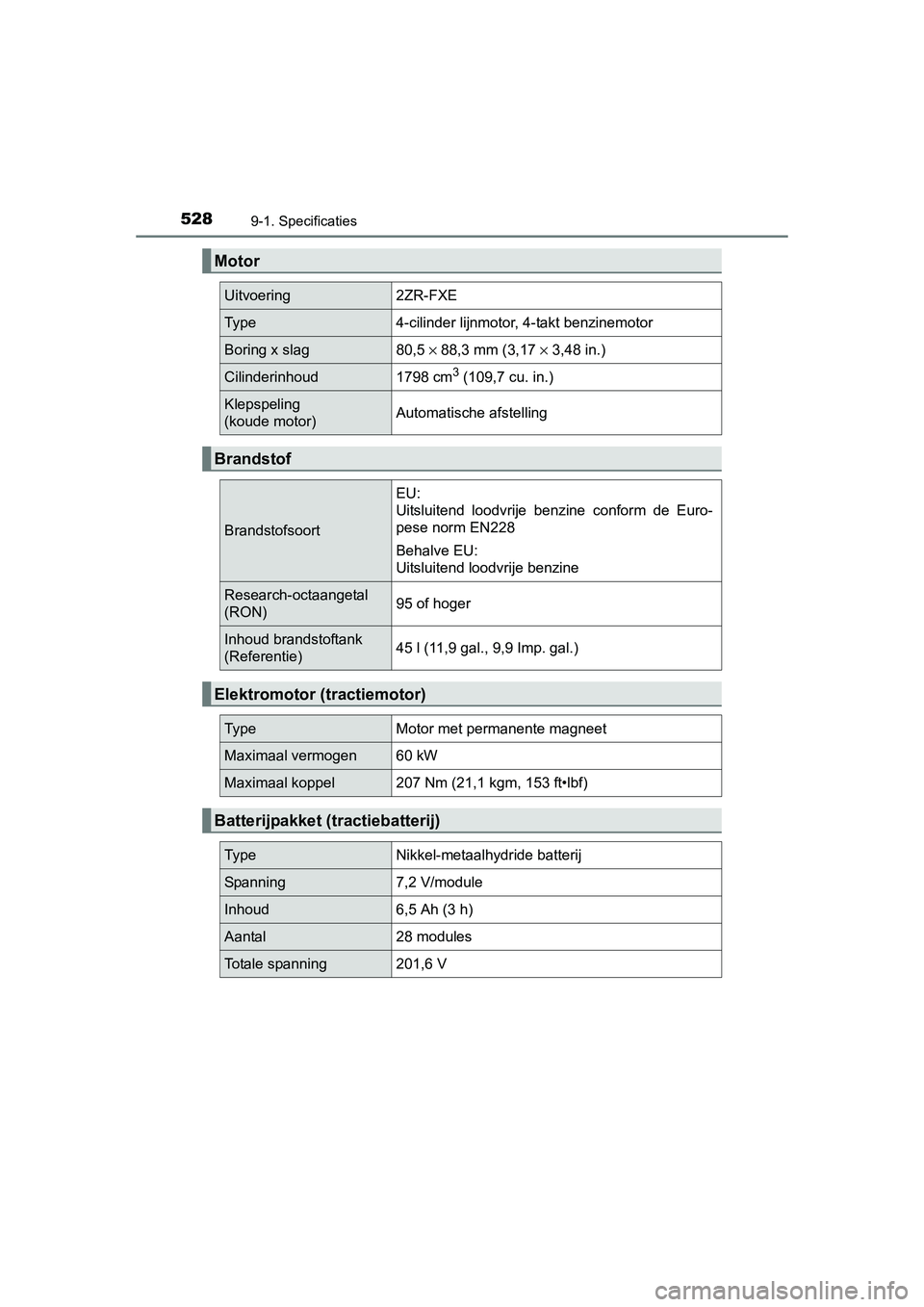

Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1798 cm3 (109,7 cu. in.)
Klepspeling
(koude motor)Automatische afstelling
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)45 l (11,9 gal., 9,9 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eMotor met permanente magneet
Maximaal vermogen60 kW
Maximaal koppel207 Nm (21,1 kgm, 153 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal28 modules
Totale spanning201,6 V
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 528 Friday, April 24, 2015 10:36 AM

5299-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)
9
Specificaties

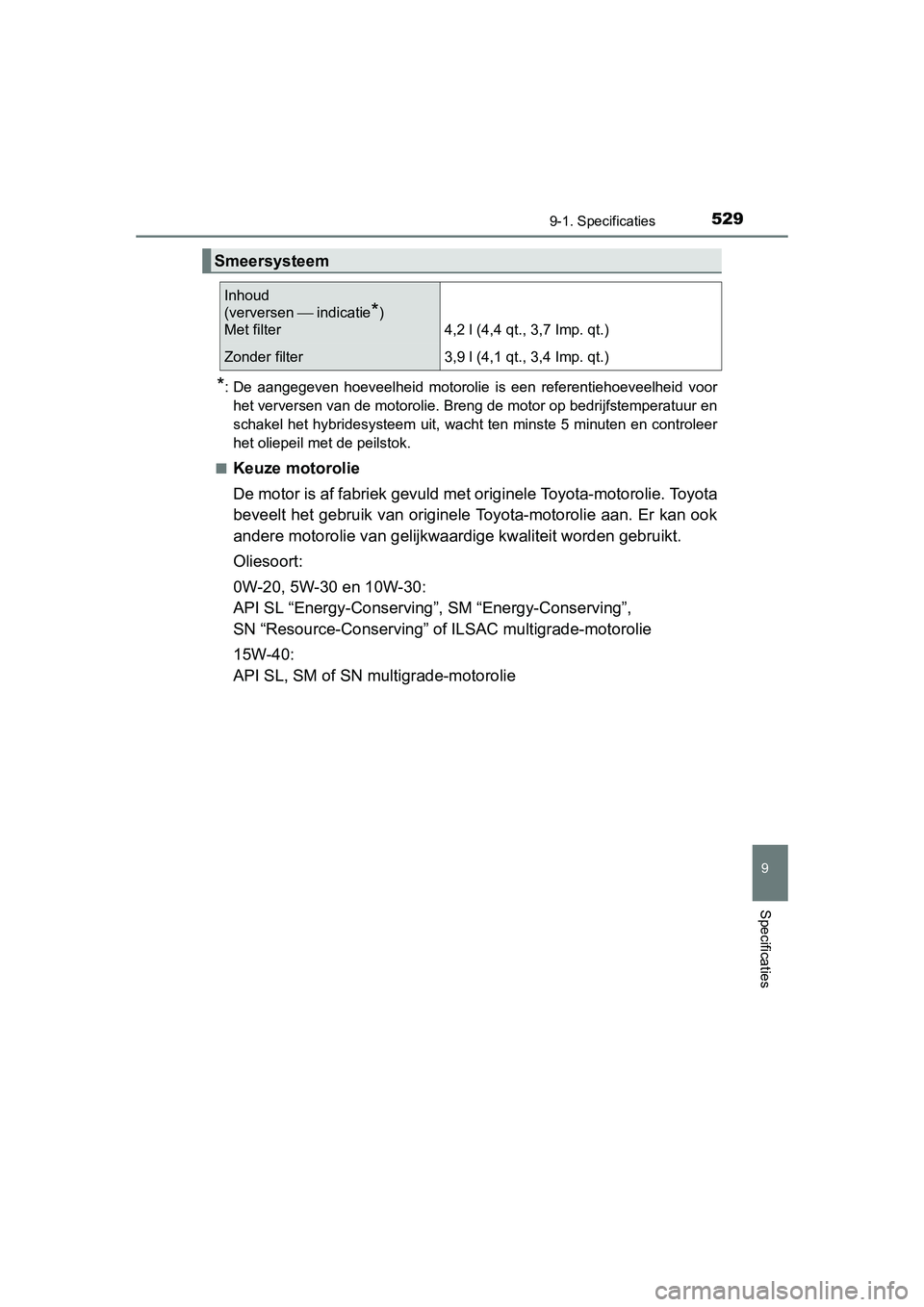

*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en controleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Smeersysteem
Inhoud
(verversen ⎯ indicatie
*)
Met filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
Zonder filter 3,9 l (4,1 qt., 3,4 Imp. qt.)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 529 Friday, April 24, 2015 10:36 AM

5309-1. Specificaties
UK AURIS_HV_HB_EE (OM12J68E)

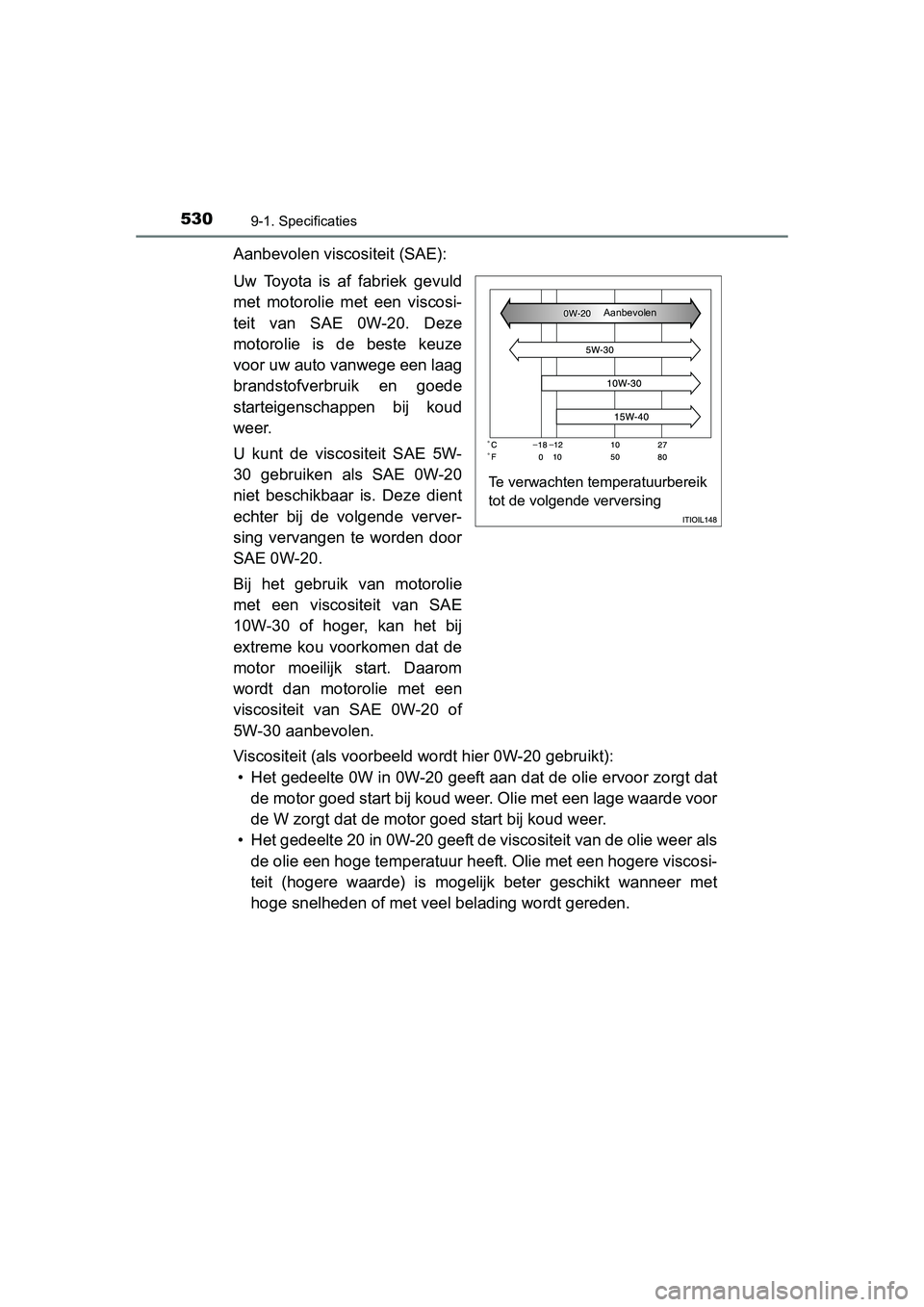

Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20 of
5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
