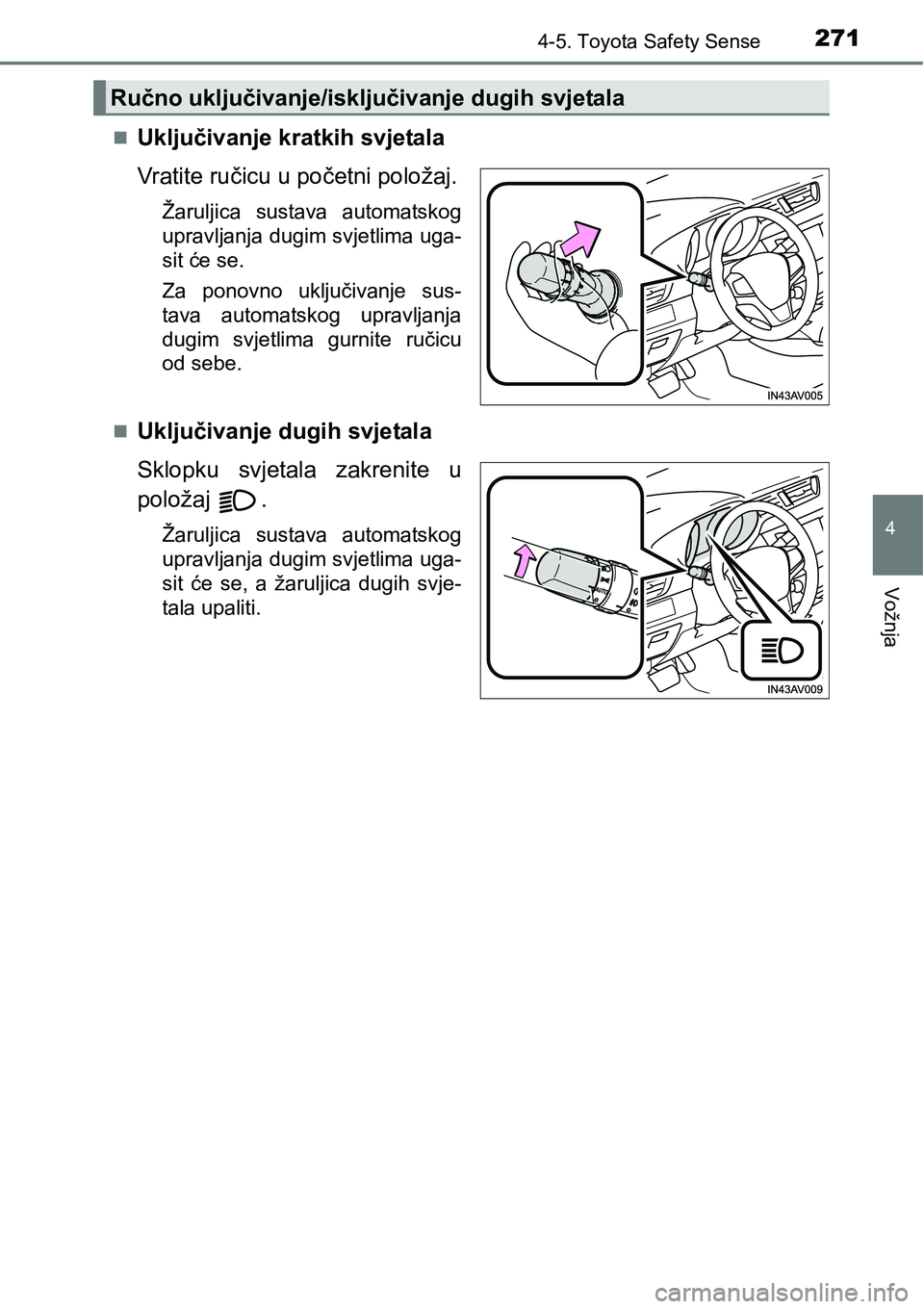

Page 271 of 648

2714-5. Toyota Safety Sense
4
Vožnja
Uključivanje kratkih svjetala
Vratite ručicu u početni položaj.
Žaruljica sustava automatskog
upravljanja dugim svjetlima uga-
sit će se.
Za ponovno uključivanje sus-
tava automatskog upravljanja
dugim svjetlima gurnite ručicu
od sebe.
Uključivanje dugih svjetala
Sklopku svjetala zakrenite u
položaj .
Žaruljica sustava automatskog
upravljanja dugim svjetlima uga-
sit će se, a žaruljica dugih svje-
tala upaliti.
Ručno uključivanje/isključivanje dugih svjetala

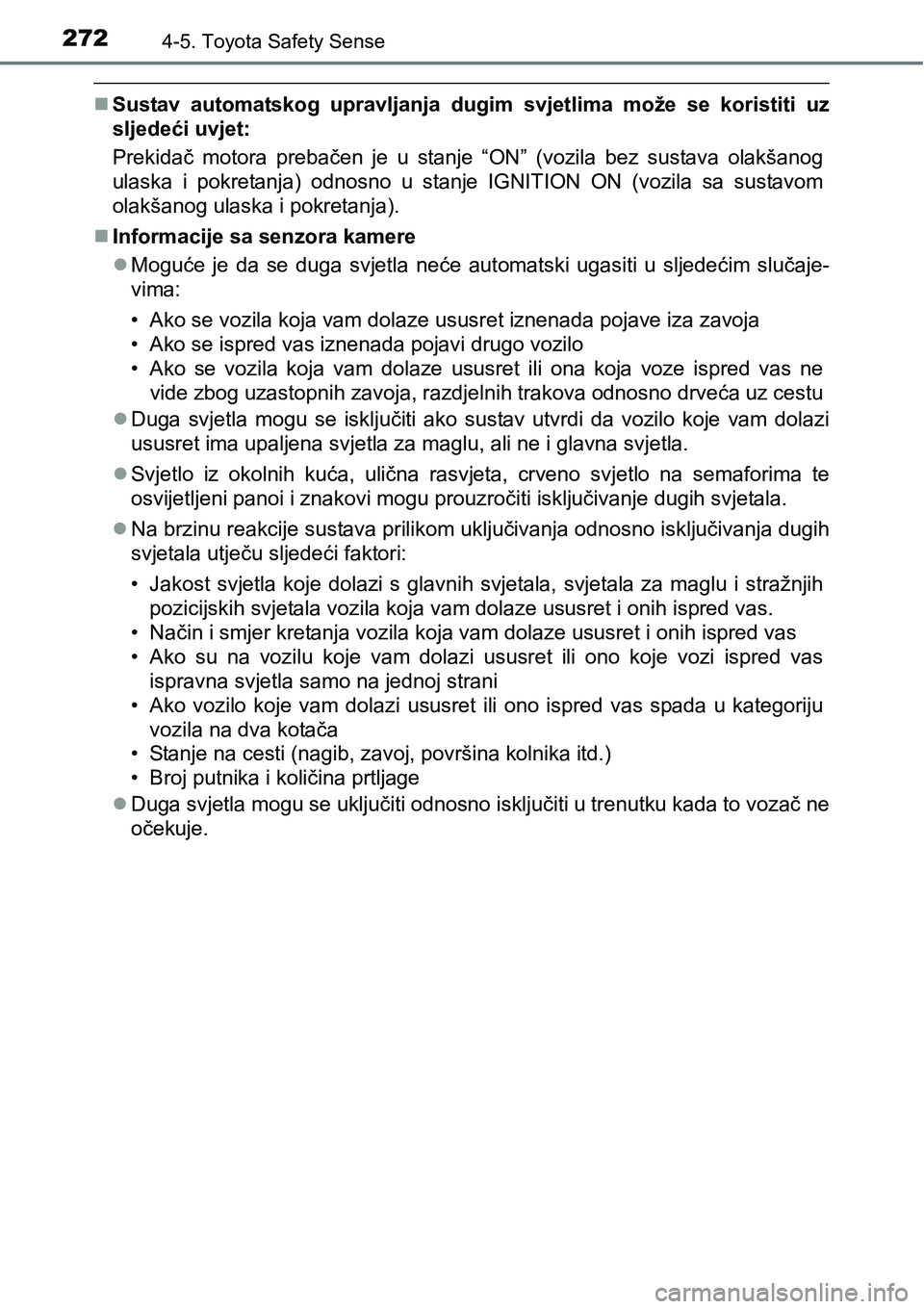

Page 272 of 648

2724-5. Toyota Safety Sense
Sustav automatskog upravljanja dugim svjetlima može se koristiti uz
sljedeći uvjet:
Prekidač motora prebačen je u stanje “ON” (vozila bez sustava olakšanog
ulaska i pokretanja) odnosno u stanje IGNITION ON (vozila sa sustavom
olakšanog ulaska i pokretanja).
Informacije sa senzora kamere
Moguće je da se duga svjetla neće automatski ugasiti u sljedećim slučaje-
vima:
• Ako se vozila koja vam dolaze ususret iznenada pojave iza zavoja
• Ako se ispred vas iznenada pojavi drugo vozilo
• Ako se vozila koja vam dolaze ususret ili ona koja voze ispred vas ne
vide zbog uzastopnih zavoja, razdjelnih trakova odnosno drveća uz cestu
Duga svjetla mogu se isključiti ako sustav utvrdi da vozilo koje vam dolazi
ususret ima upaljena svjetla za maglu, ali ne i glavna svjetla.
Svjetlo iz okolnih kuća, ulična rasvjeta, crveno svjetlo na semaforima te
osvijetljeni panoi i znakovi mogu prouzročiti isključivanje dugih svjetala.
Na brzinu reakcije sustava prilikom uključivanja odnosno isključivanja dugih
svjetala utječu sljedeći faktori:
• Jakost svjetla koje dolazi s glavnih svjetala, svjetala za maglu i stražnjih
pozicijskih svjetala vozila koja vam dolaze ususret i onih ispred vas.
•Način i smjer kretanja vozila koja vam dolaze ususret i onih ispred vas
• Ako su na vozilu koje vam dolazi ususret ili ono koje vozi ispred vas
ispravna svjetla samo na jednoj strani
• Ako vozilo koje vam dolazi ususret ili ono ispred vas spada u kategoriju
vozila na dva kotača
• Stanje na cesti (nagib, zavoj, površina kolnika itd.)
• Broj putnika i količina prtljage
Duga svjetla mogu se uključiti odnosno isključiti u trenutku kada to vozač ne
očekuje.

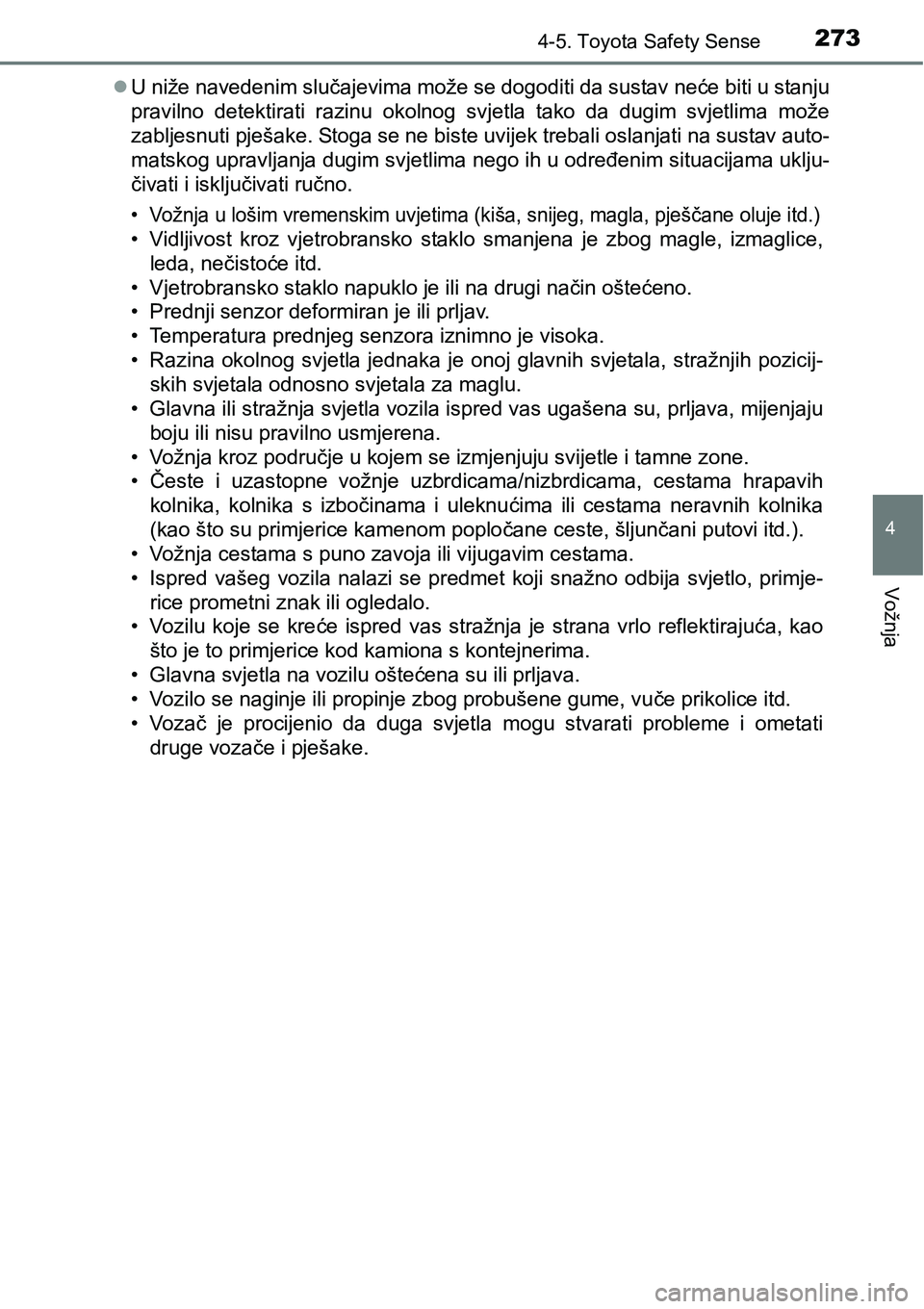

Page 273 of 648

2734-5. Toyota Safety Sense
4
Vožnja
U niže navedenim slučajevima može se dogoditi da sustav neće biti u stanju
pravilno detektirati razinu okolnog svjetla tako da dugim svjetlima može
zabljesnuti pješake. Stoga se ne biste uvijek trebali oslanjati na sustav auto-
matskog upravljanja dugim svjetlima nego ih u određenim situacijama uklju-
čivati i isključivati ručno.
• Vožnja u lošim vremenskim uvjetima (kiša, snijeg, magla, pješčane oluje itd.)
• Vidljivost kroz vjetrobransko staklo smanjena je zbog magle, izmaglice,
leda, nečistoće itd.
• Vjetrobransko staklo napuklo je ili na drugi način oštećeno.
• Prednji senzor deformiran je ili prljav.
• Temperatura prednjeg senzora iznimno je visoka.
• Razina okolnog svjetla jednaka je onoj glavnih svjetala, stražnjih pozicij-
skih svjetala odnosno svjetala za maglu.
• Glavna ili stražnja svjetla vozila ispred vas ugašena su, prljava, mijenjaju
boju ili nisu pravilno usmjerena.
• Vožnja kroz područje u kojem se izmjenjuju svijetle i tamne zone.
•Česte i uzastopne vožnje uzbrdicama/nizbrdicama, cestama hrapavih
kolnika, kolnika s izbočinama i uleknućima ili cestama neravnih kolnika
(kao što su primjerice kamenom popločane ceste, šljunčani putovi itd.).
• Vožnja cestama s puno zavoja ili vijugavim cestama.
• Ispred vašeg vozila nalazi se predmet koji snažno odbija svjetlo, primje-
rice prometni znak ili ogledalo.
• Vozilu koje se kreće ispred vas stražnja je strana vrlo reflektirajuća, kao
što je to primjerice kod kamiona s kontejnerima.
• Glavna svjetla na vozilu oštećena su ili prljava.
• Vozilo se naginje ili propinje zbog probušene gume, vuče prikolice itd.
•Vozač je procijenio da duga svjetla mogu stvarati probleme i ometati
druge vozače i pješake.
Page 274 of 648

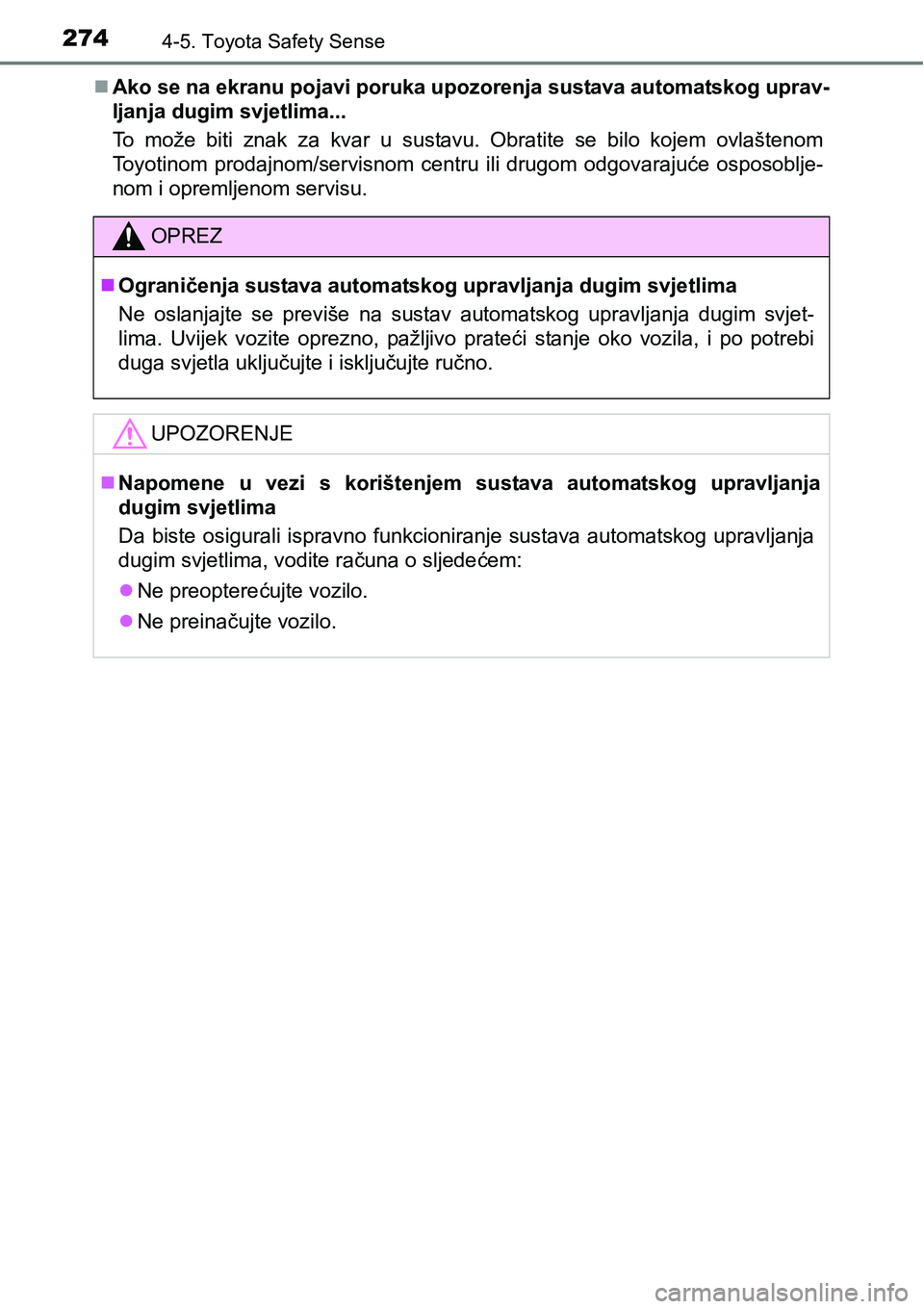

2744-5. Toyota Safety Sense
Ako se na ekranu pojavi poruka upozorenja sustava automatskog uprav-
ljanja dugim svjetlima...
To može biti znak za kvar u sustavu. Obratite se bilo kojem ovlaštenom
Toyotinom prodajnom/servisnom centru ili drugom odgovarajuće osposoblje-
nom i opremljenom servisu.
OPREZ
Ograničenja sustava automatskog upravljanja dugim svjetlima
Ne oslanjajte se previše na sustav automatskog upravljanja dugim svjet-
lima. Uvijek vozite oprezno, pažljivo prateći stanje oko vozila, i po potrebi
duga svjetla uključujte i isključujte ručno.
UPOZORENJE
Napomene u vezi s korištenjem sustava automatskog upravljanja
dugim svjetlima
Da biste osigurali ispravno funkcioniranje sustava automatskog upravljanja
dugim svjetlima, vodite računa o sljedećem:
Ne preopterećujte vozilo.
Ne preinačujte vozilo.

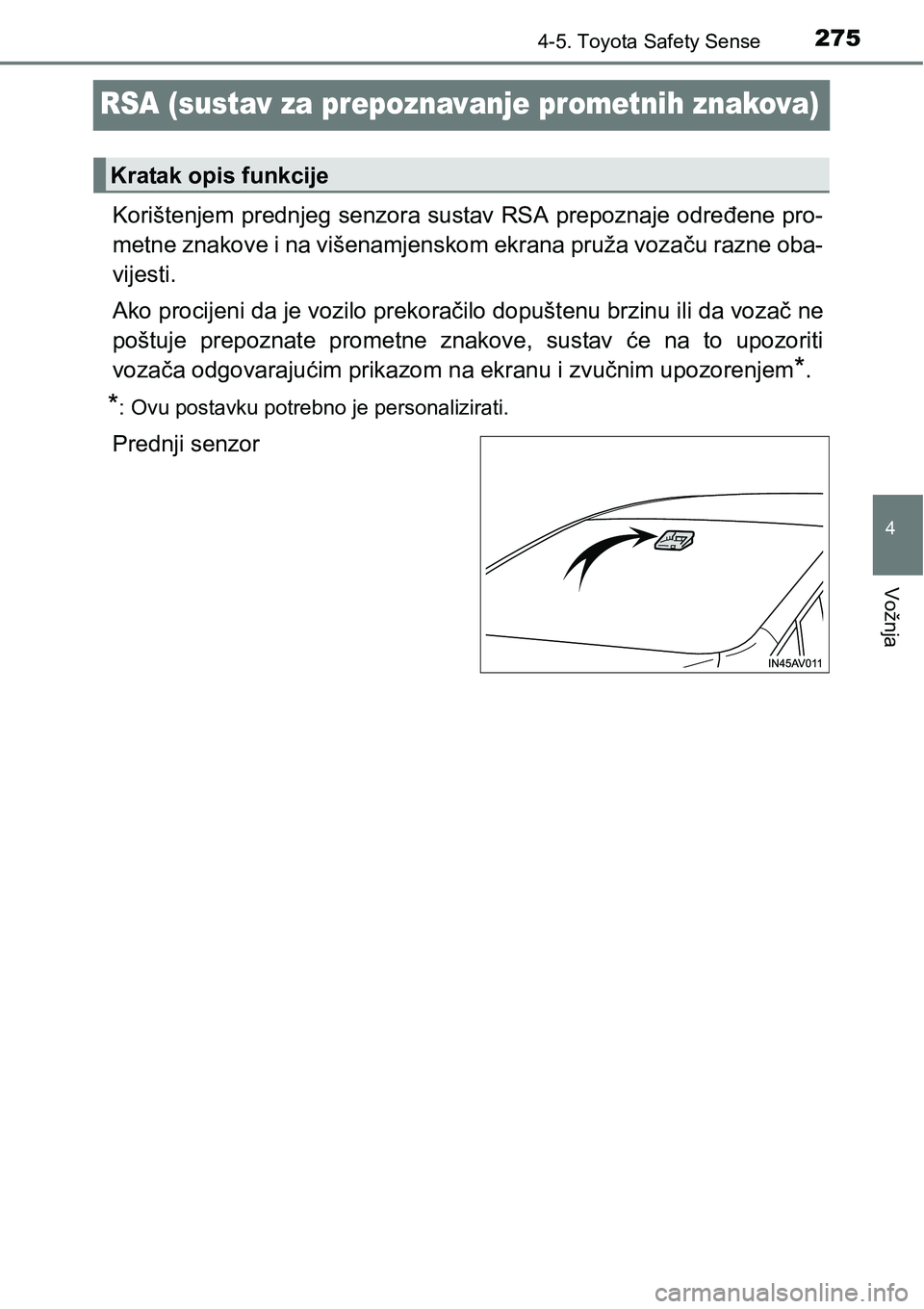

Page 275 of 648

275
4
4-5. Toyota Safety Sense
Vožnja
RSA (sustav za prepoznavanje prometnih znakova)
Korištenjem prednjeg senzora sustav RSA prepoznaje određene pro-
metne znakove i na višenamjenskom ekrana pruža vozaču razne oba-
vijesti.
Ako procijeni da je vozilo prekoračilo dopuštenu brzinu ili da vozač ne
poštuje prepoznate prometne znakove, sustav će na to upozoriti
vozača odgovarajućim prikazom na ekranu i zvučnim upozorenjem
*.
*: Ovu postavku potrebno je personalizirati.
Prednji senzor
Kratak opis funkcije
Page 276 of 648

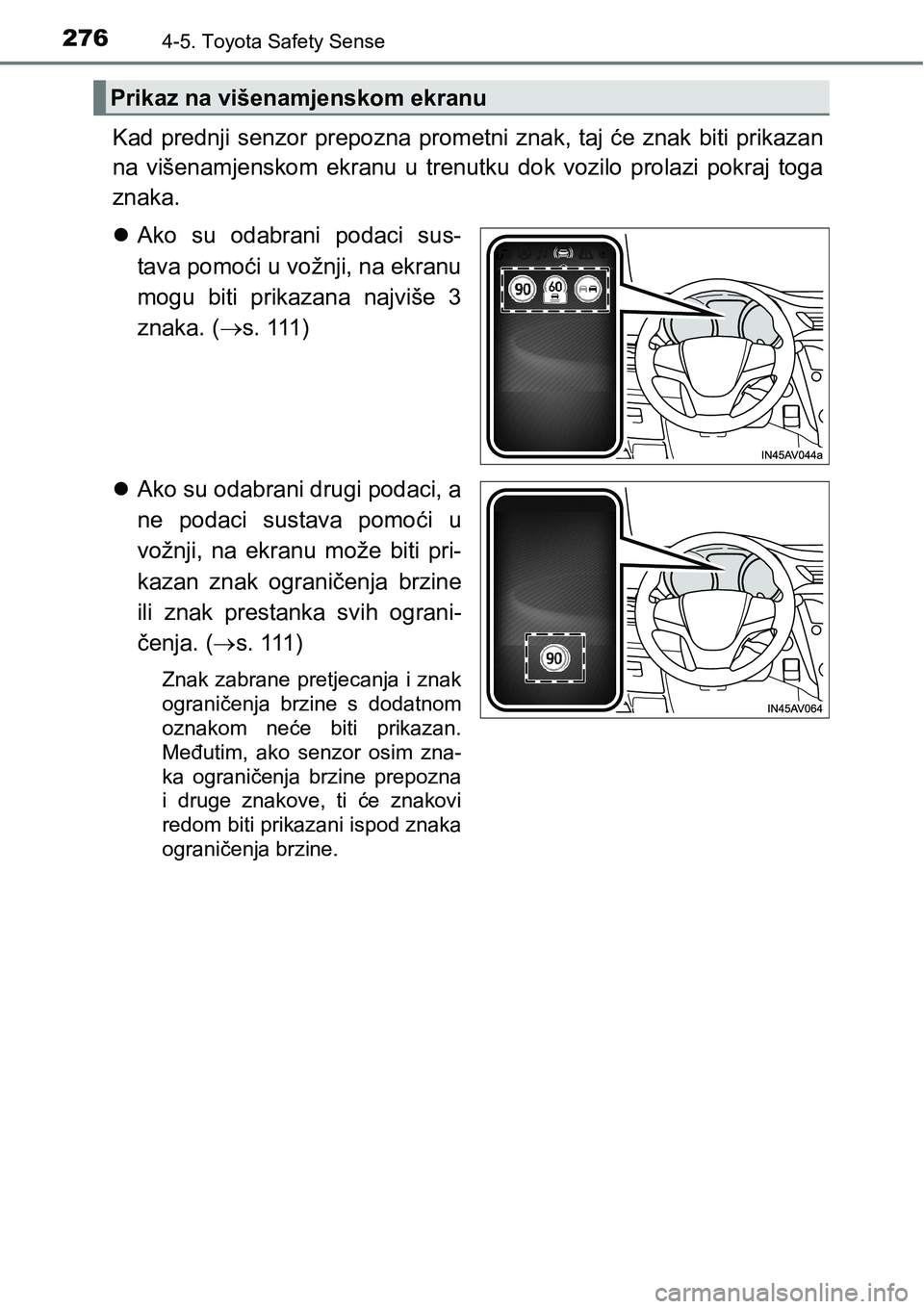

2764-5. Toyota Safety Sense
Kad prednji senzor prepozna prometni znak, taj će znak biti prikazan
na višenamjenskom ekranu u trenutku dok vozilo prolazi pokraj toga
znaka.
Ako su odabrani podaci sus-
tava pomoći u vožnji, na ekranu
mogu biti prikazana najviše 3
znaka. (s. 111)
Ako su odabrani drugi podaci, a
ne podaci sustava pomoći u
vožnji, na ekranu može biti pri-
kazan znak ograničenja brzine
ili znak prestanka svih ograni-
čenja. (s. 111)
Znak zabrane pretjecanja i znak
ograničenja brzine s dodatnom
oznakom neće biti prikazan.
Međutim, ako senzor osim zna-
ka ograničenja brzine prepozna
i druge znakove, ti će znakovi
redom biti prikazani ispod znaka
ograničenja brzine.
Prikaz na višenamjenskom ekranu

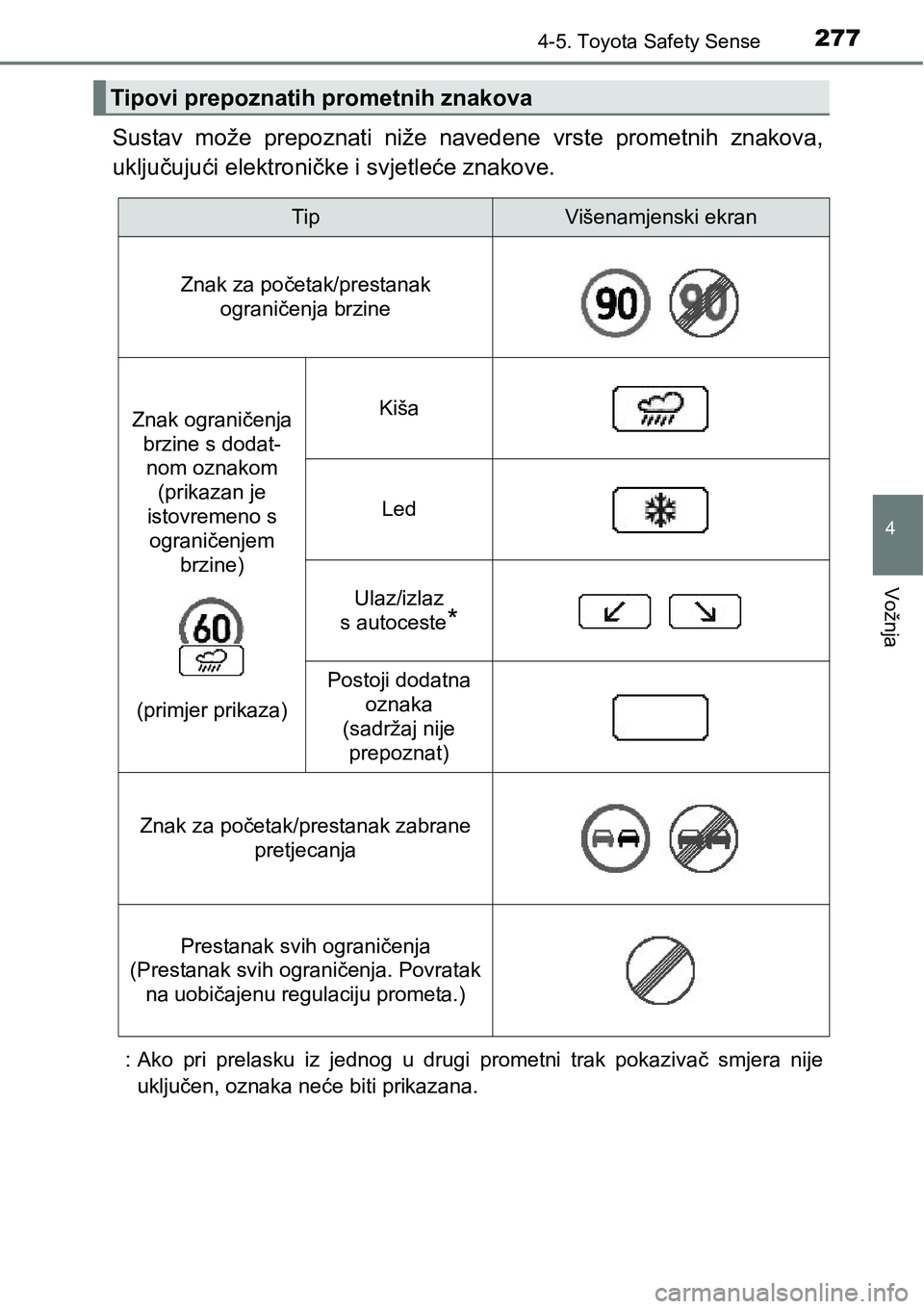

Page 277 of 648

2774-5. Toyota Safety Sense
4
Vožnja
Sustav može prepoznati niže navedene vrste prometnih znakova,
uključujući elektroničke i svjetleće znakove.
: Ako pri prelasku iz jednog u drugi prometni trak pokazivač smjera nije
uključen, oznaka neće biti prikazana.
Tipovi prepoznatih prometnih znakova
TipVišenamjenski ekran
Znak za početak/prestanak
ograničenja brzine
Znak ograničenja
brzine s dodat-
nom oznakom
(prikazan je
istovremeno s
ograničenjem
brzine)
(primjer prikaza)Kiša
Led
Ulaz/izlaz
s autoceste
*
Postoji dodatna
oznaka
(sadržaj nije
prepoznat)
Znak za početak/prestanak zabrane
pretjecanja
Prestanak svih ograničenja
(Prestanak svih ograničenja. Povratak
na uobičajenu regulaciju prometa.)

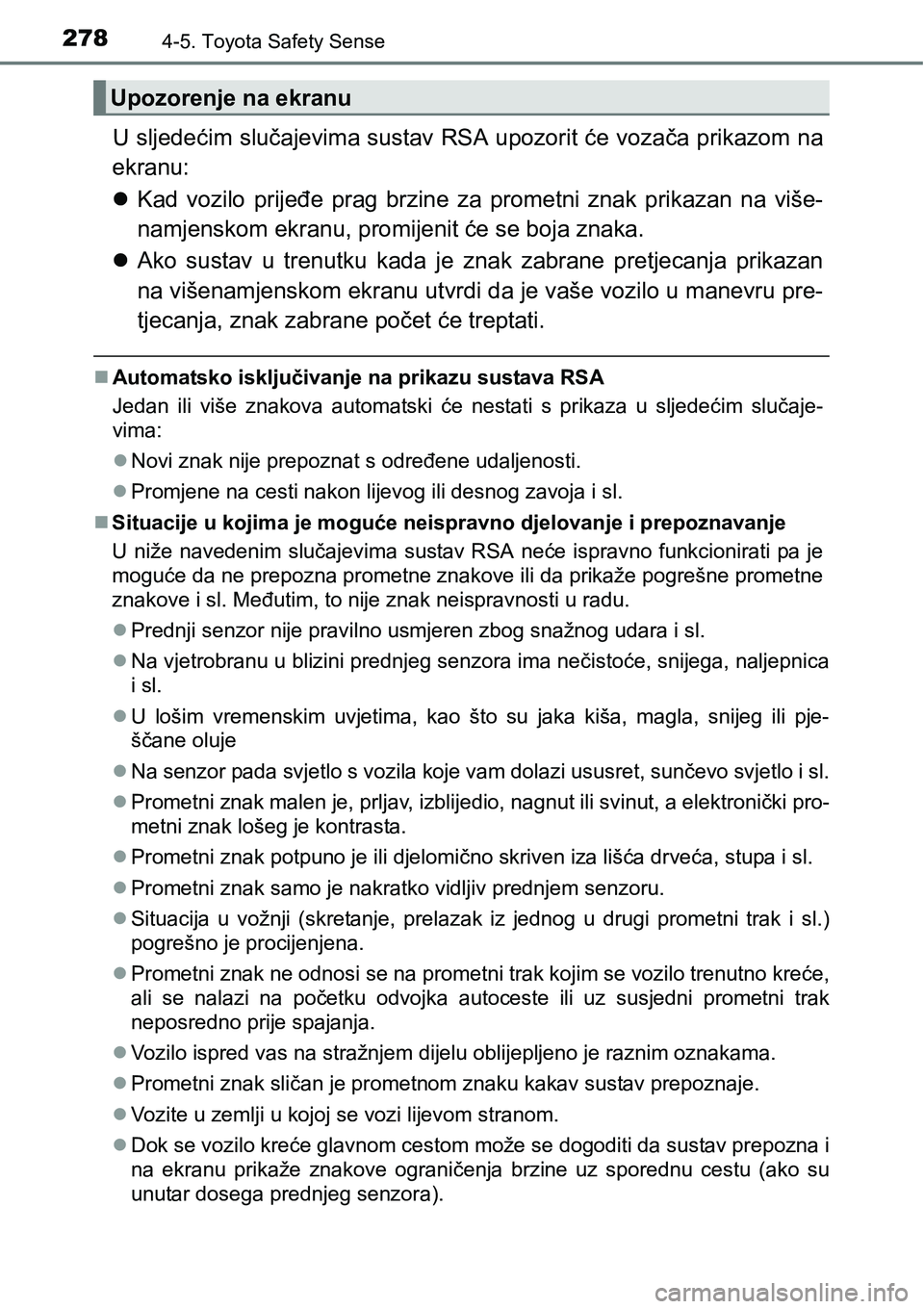

Page 278 of 648

2784-5. Toyota Safety Sense
U sljedećim slučajevima sustav RSA upozorit će vozača prikazom na
ekranu:
Kad vozilo prijeđe prag brzine za prometni znak prikazan na više-
namjenskom ekranu, promijenit će se boja znaka.
Ako sustav u trenutku kada je znak zabrane pretjecanja prikazan
na višenamjenskom ekranu utvrdi da je vaše vozilo u manevru pre-
tjecanja, znak zabrane počet će treptati.
Automatsko isključivanje na prikazu sustava RSA
Jedan ili više znakova automatski će nestati s prikaza u sljedećim slučaje-
vima:
Novi znak nije prepoznat s određene udaljenosti.
Promjene na cesti nakon lijevog ili desnog zavoja i sl.
Situacije u kojima je moguće neispravno djelovanje i prepoznavanje
U niže navedenim slučajevima sustav RSA neće ispravno funkcionirati pa je
moguće da ne prepozna prometne znakove ili da prikaže pogrešne prometne
znakove i sl. Međutim, to nije znak neispravnosti u radu.
Prednji senzor nije pravilno usmjeren zbog snažnog udara i sl.
Na vjetrobranu u blizini prednjeg senzora ima nečistoće, snijega, naljepnica
i sl.
U lošim vremenskim uvjetima, kao što su jaka kiša, magla, snijeg ili pje-
ščane oluje
Na senzor pada svjetlo s vozila koje vam dolazi ususret, sunčevo svjetlo i sl.
Prometni znak malen je, prljav, izblijedio, nagnut ili svinut, a elektronički pro-
metni znak lošeg je kontrasta.
Prometni znak potpuno je ili djelomično skriven iza lišća drveća, stupa i sl.
Prometni znak samo je nakratko vidljiv prednjem senzoru.
Situacija u vožnji (skretanje, prelazak iz jednog u drugi prometni trak i sl.)
pogrešno je procijenjena.
Prometni znak ne odnosi se na prometni trak kojim se vozilo trenutno kreće,
ali se nalazi na početku odvojka autoceste ili uz susjedni prometni trak
neposredno prije spajanja.
Vozilo ispred vas na stražnjem dijelu oblijepljeno je raznim oznakama.
Prometni znak sličan je prometnom znaku kakav sustav prepoznaje.
Vozite u zemlji u kojoj se vozi lijevom stranom.
Dok se vozilo kreće glavnom cestom može se dogoditi da sustav prepozna i
na ekranu prikaže znakove ograničenja brzine uz sporednu cestu (ako su
unutar dosega prednjeg senzora).
Upozorenje na ekranu

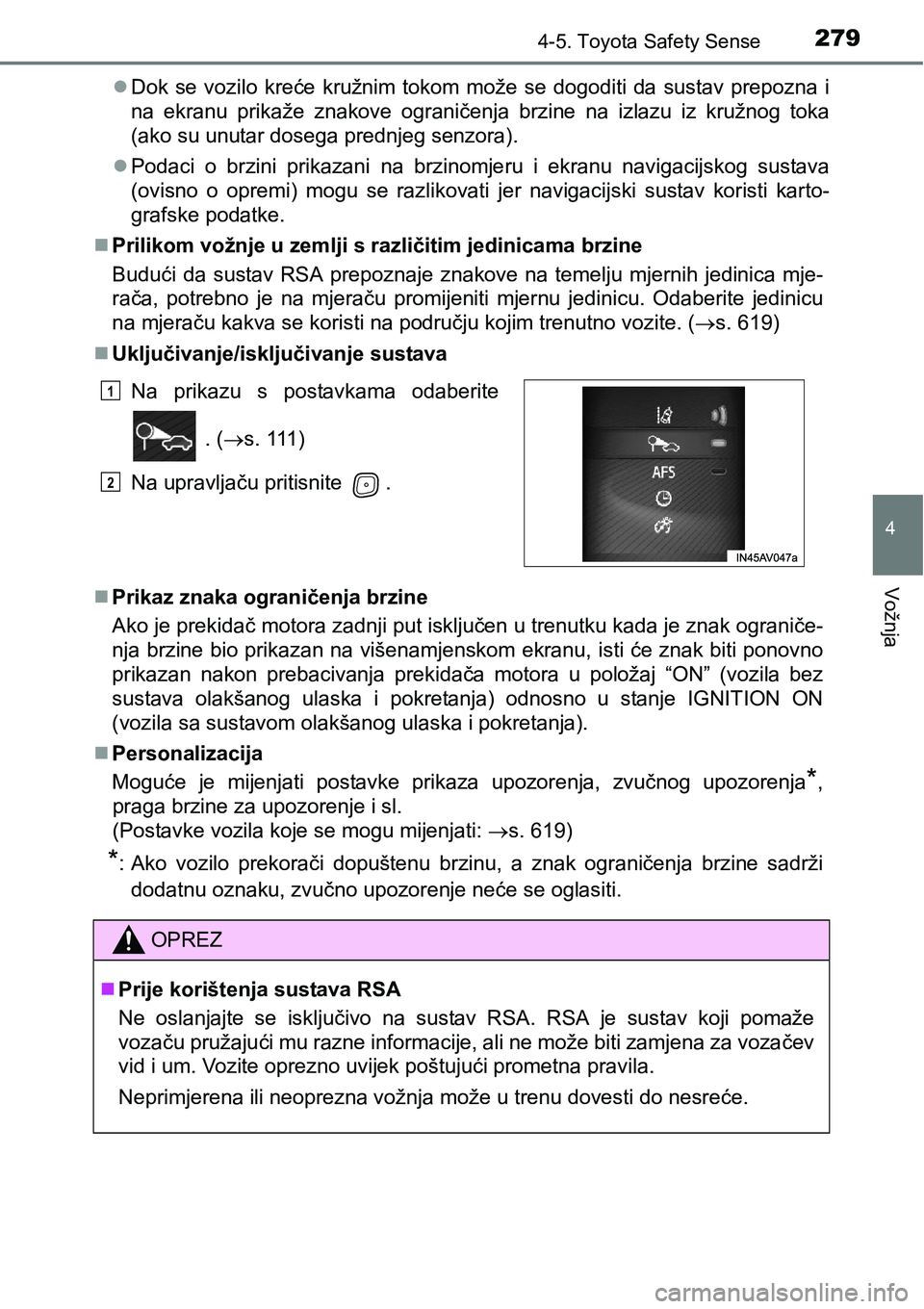

Page 279 of 648

2794-5. Toyota Safety Sense
4
Vožnja
Dok se vozilo kreće kružnim tokom može se dogoditi da sustav prepozna i
na ekranu prikaže znakove ograničenja brzine na izlazu iz kružnog toka
(ako su unutar dosega prednjeg senzora).
Podaci o brzini prikazani na brzinomjeru i ekranu navigacijskog sustava
(ovisno o opremi) mogu se razlikovati jer navigacijski sustav koristi karto-
grafske podatke.
Prilikom vožnje u zemlji s različitim jedinicama brzine
Budući da sustav RSA prepoznaje znakove na temelju mjernih jedinica mje-
rača, potrebno je na mjeraču promijeniti mjernu jedinicu. Odaberite jedinicu
na mjeraču kakva se koristi na području kojim trenutno vozite. (s. 619)
Uključivanje/isključivanje sustava
Prikaz znaka ograničenja brzine
Ako je prekidač motora zadnji put isključen u trenutku kada je znak ograniče-
nja brzine bio prikazan na višenamjenskom ekranu, isti će znak biti ponovno
prikazan nakon prebacivanja prekidača motora u položaj “ON” (vozila bez
sustava olakšanog ulaska i pokretanja) odnosno u stanje IGNITION ON
(vozila sa sustavom olakšanog ulaska i pokretanja).
Personalizacija
Moguće je mijenjati postavke prikaza upozorenja, zvučnog upozorenja
*,
praga brzine za upozorenje i sl.
(Postavke vozila koje se mogu mijenjati: s. 619)
*: Ako vozilo prekorači dopuštenu brzinu, a znak ograničenja brzine sadrži
dodatnu oznaku, zvučno upozorenje neće se oglasiti. Na prikazu s postavkama odaberite
. (s. 111)
Na upravljaču pritisnite .
OPREZ
Prije korištenja sustava RSA
Ne oslanjajte se isključivo na sustav RSA. RSA je sustav koji pomaže
vozaču pružajući mu razne informacije, ali ne može biti zamjena za vozačev
vid i um. Vozite oprezno uvijek poštujući prometna pravila.
Neprimjerena ili neoprezna vožnja može u trenu dovesti do nesreće.
1
2

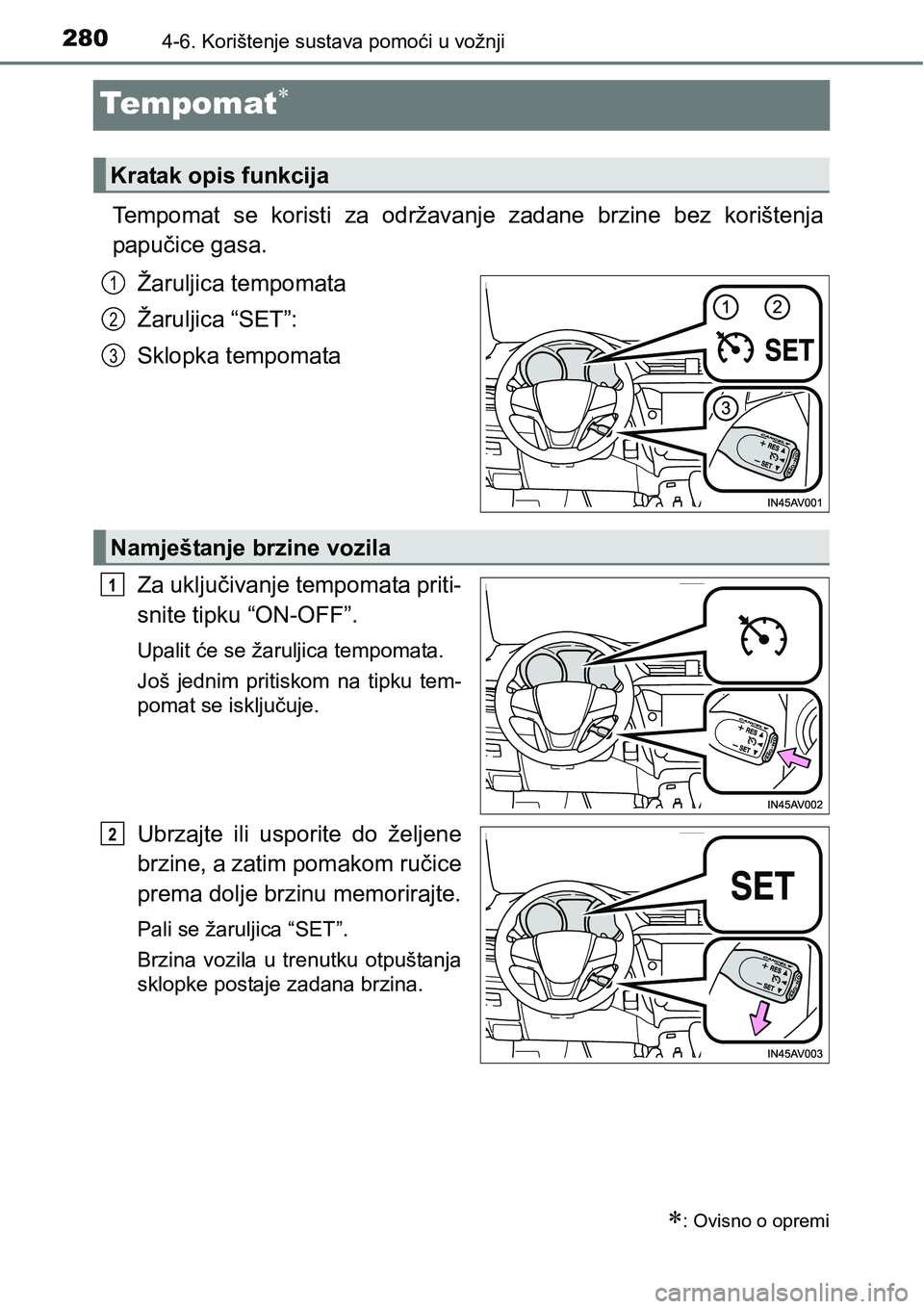

Page 280 of 648

2804-6. Korištenje sustava pomoći u vožnji
Te m p o m at
Tempomat se koristi za održavanje zadane brzine bez korištenja
papučice gasa.
Žaruljica tempomata
Žaruljica “SET”:
Sklopka tempomata
Za uključivanje tempomata priti-
snite tipku “ON-OFF”.
Upalit će se žaruljica tempomata.
Još jednim pritiskom na tipku tem-
pomat se isključuje.
Ubrzajte ili usporite do željene
brzine, a zatim pomakom ručice
prema dolje brzinu memorirajte.
Pali se žaruljica “SET”.
Brzina vozila u trenutku otpuštanja
sklopke postaje zadana brzina.
: Ovisno o opremi
Kratak opis funkcija
1
2
3
Namještanje brzine vozila
1
2
