TOYOTA AVENSIS 2017 Manuale duso (in Italian)

4517-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

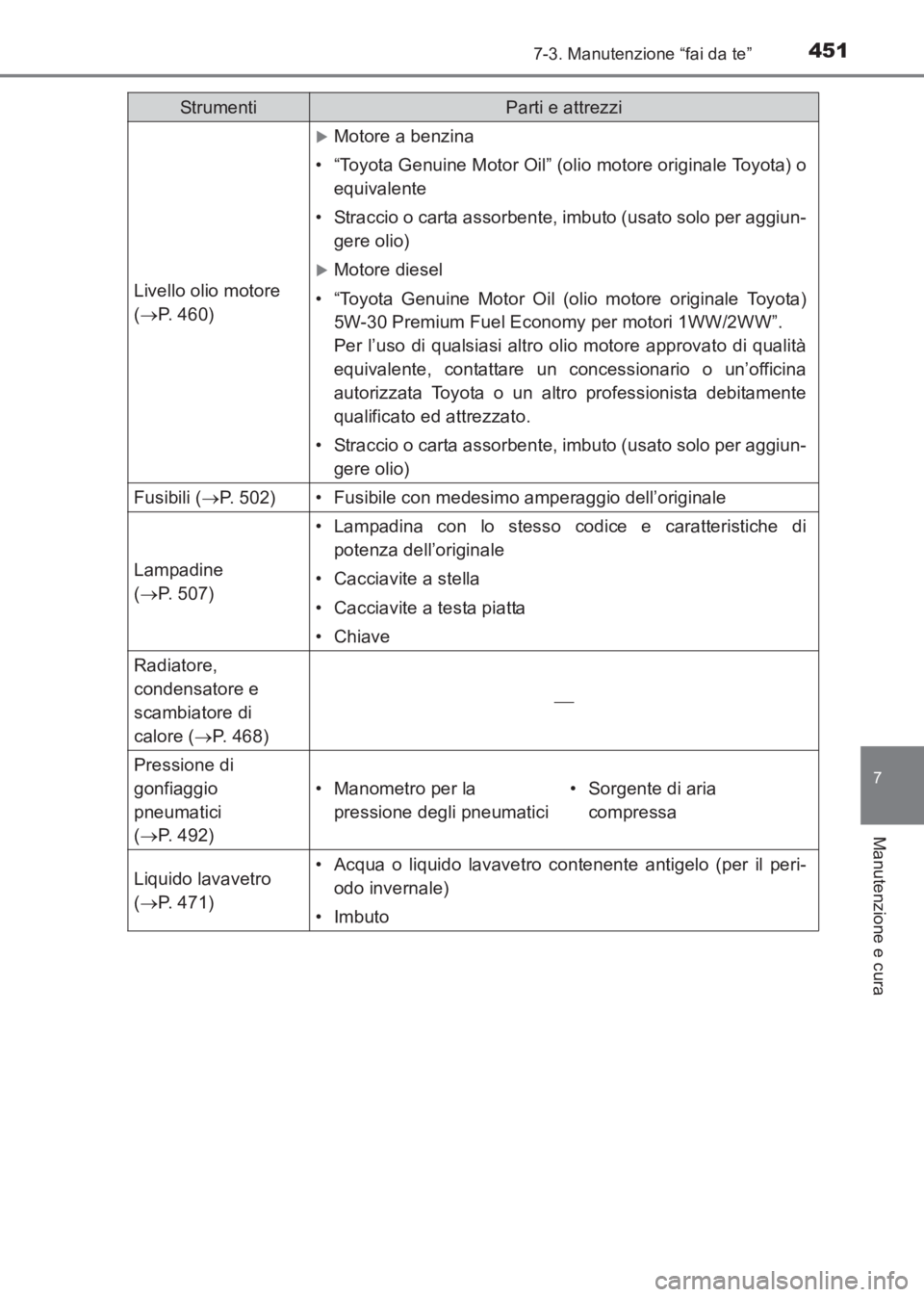

Livello olio motore
(→ P. 460)
XMotore a benzina
• “Toyota Genuine Motor Oil” (olio motore originale Toyota) o
equivalente
• Straccio o carta assorbente, imbuto (usato solo per aggiun-
gere olio)
XMotore diesel
• “Toyota Genuine Motor Oil (olio motore originale Toyota)5W-30 Premium Fuel Economy per motori 1WW/2WW”.
Per l’uso di qualsiasi altro olio motore approvato di qualità
equivalente, contattare un concessionario o un’officina
autorizzata Toyota o un altro professionista debitamente
qualificato ed attrezzato.
• Straccio o carta assorbente, imbuto (usato solo per aggiun-
gere olio)
Fusibili ( →P. 502)• Fusibile con medesimo amperaggio dell’originale
Lampadine
(→ P. 507)
• Lampadina con lo stesso codice e caratteristiche di
potenza dell’originale
• Cacciavite a stella
• Cacciavite a testa piatta
• Chiave
Radiatore,
condensatore e
scambiatore di
calore ( →P. 468)

Pressione di
gonfiaggio
pneumatici
(→ P. 492)
• Manometro per la
pressione degli pneumatici• Sorgente di aria compressa
Liquido lavavetro
(→ P. 471)• Acqua o liquido lavavetro contenente antigelo (per il peri-
odo invernale)
•Imbuto
StrumentiParti e attrezzi
AVENSIS_OM_OM20C70L_(EL).book Page 451 Wednesday, June 15, 20 16 2:44 PM

4527-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

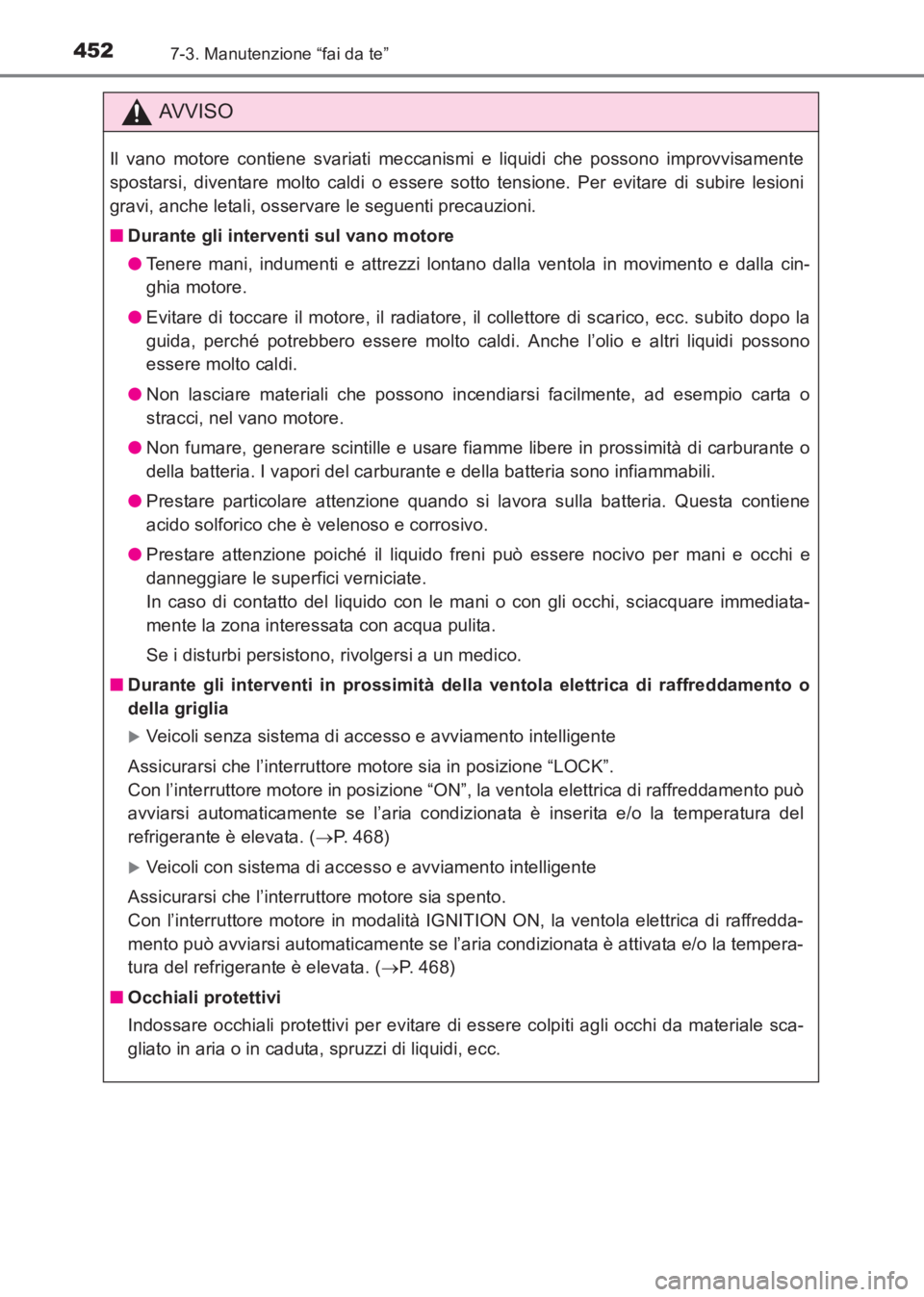

AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
■Durante gli interventi sul vano motore
●Tenere mani, indumenti e attrezzi lontano dalla ventola in movimento e dalla cin-
ghia motore.
● Evitare di toccare il motore, il radiatore, il collettore di scarico, ecc. subito dopo la
guida, perché potrebbero essere molto caldi. Anche l’olio e altri liquidi possono
essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta o
stracci, nel vano motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità di carburante o
della batteria. I vapori del carburante e della batteria sono infiammabili.
● Prestare particolare attenzione quando si lavora sulla batteria. Questa contiene
acido solforico che è velenoso e corrosivo.
● Prestare attenzione poiché il liquido freni può essere nocivo per mani e occhi e
danneggiare le superfici verniciate.
In caso di contatto del liquido con le mani o con gli occhi, sciacquare immediata-
mente la zona interessata con acqua pulita.
Se i disturbi persistono, rivolgersi a un medico.
■ Durante gli interventi in prossimità della ventola elettrica di raffreddamento o
della griglia
XVeicoli senza sistema di accesso e avviamento intelligente
Assicurarsi che l’interruttore motore sia in posizione “LOCK”.
Con l’interruttore motore in posizione “ON”, la ventola elettrica di raffreddamento può
avviarsi automaticamente se l’aria condizionata è inserita e/o la temperatura del
refrigerante è elevata. ( →P. 468)
XVeicoli con sistema di accesso e avviamento intelligente
Assicurarsi che l’interruttore motore sia spento.
Con l’interruttore motore in modalità IGNITION ON, la ventola elettrica di raffredda-
mento può avviarsi automaticamente se l’aria condizionata è attivata e/o la tempera-
tura del refrigerante è elevata. ( →P. 468)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.
AVENSIS_OM_OM20C70L_(EL).book Page 452 Wednesday, June 15, 20 16 2:44 PM

4537-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

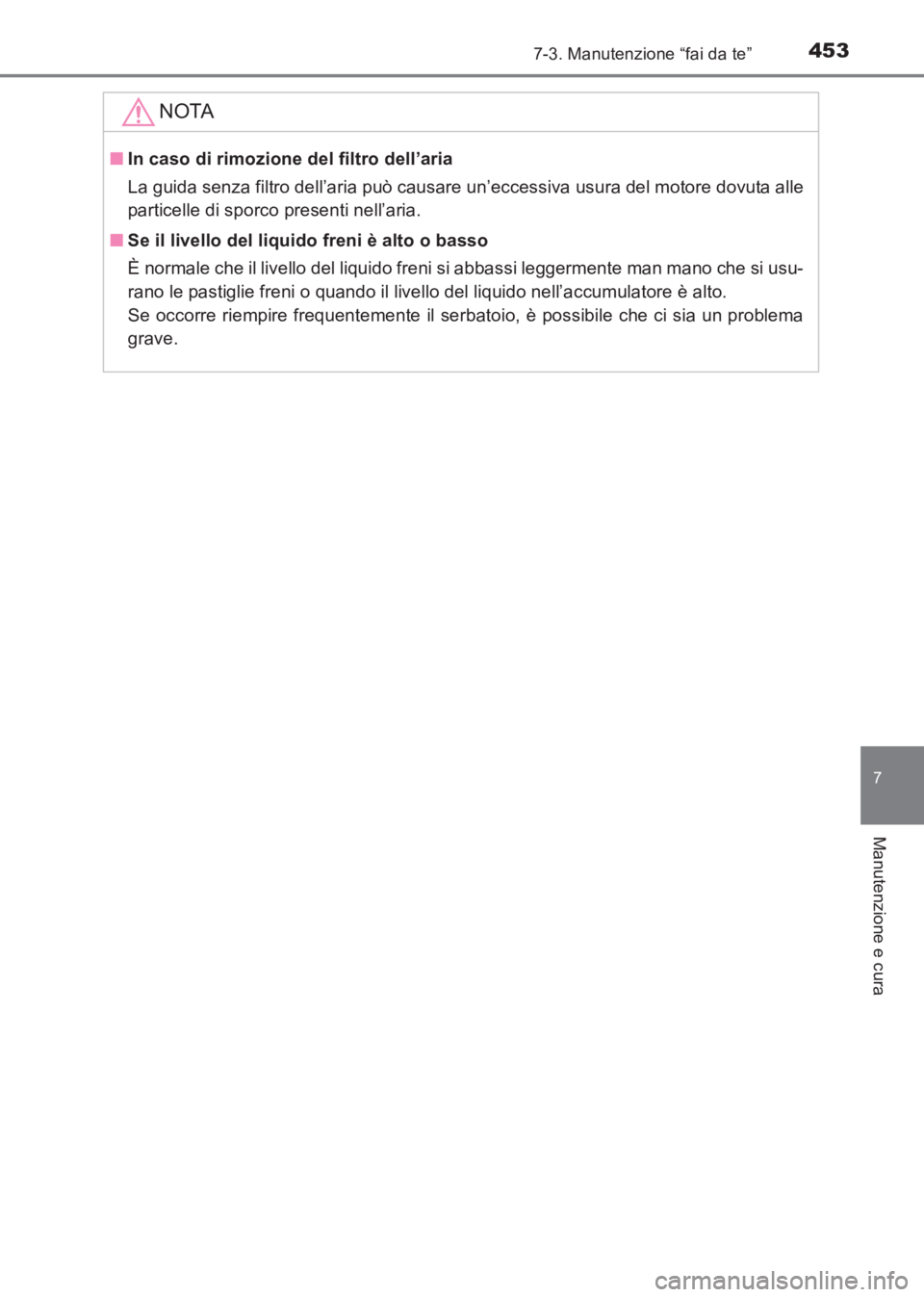

NOTA
■In caso di rimozione del filtro dell’aria
La guida senza filtro dell’aria può causare un’eccessiva usura del motore dovuta alle
particelle di sporco presenti nell’aria.
■ Se il livello del liquido freni è alto o basso
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.
AVENSIS_OM_OM20C70L_(EL).book Page 453 Wednesday, June 15, 20 16 2:44 PM

4547-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

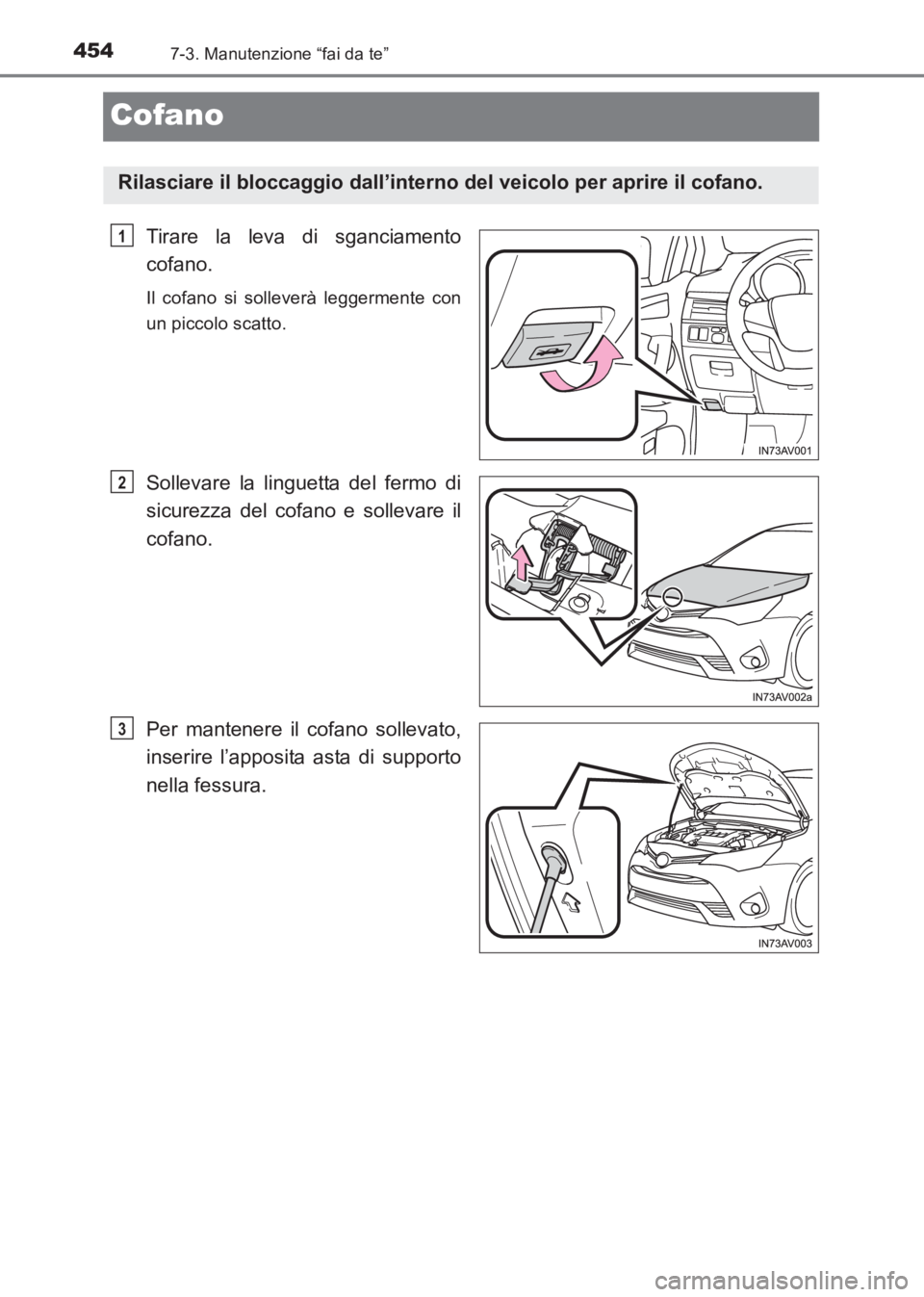

Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Sollevare la linguetta del fermo di
sicurezza del cofano e sollevare il
cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Rilasciare il bloccaggio dall’interno del veicolo per aprire il cofano.
1
2
3
AVENSIS_OM_OM20C70L_(EL).book Page 454 Wednesday, June 15, 2016 2:44 PM

4557-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

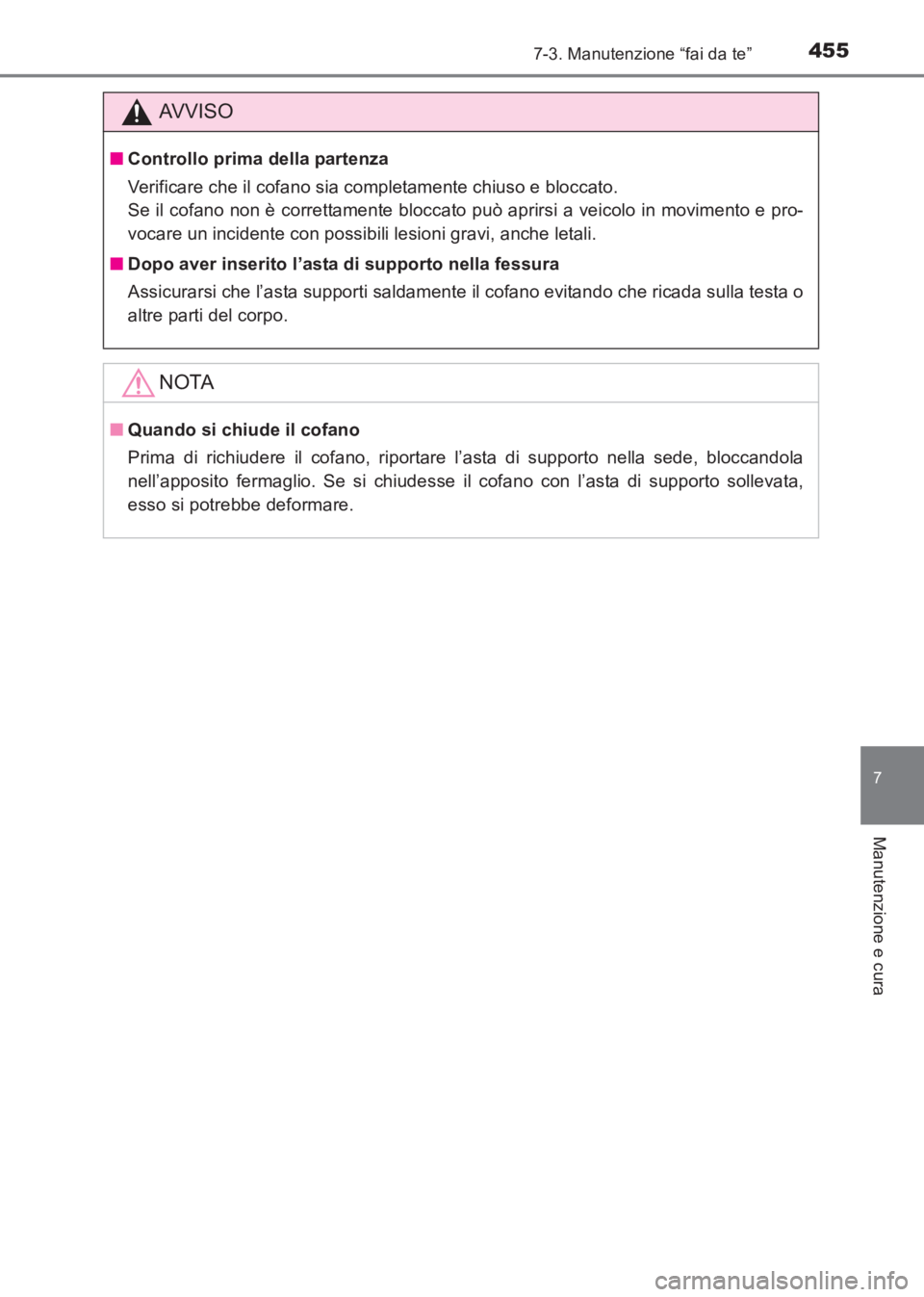

AVVISO
■Controllo prima della partenza
Verificare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è correttamente bloccato può aprirsi a veicolo in movimento e pro-
vocare un incidente con possibili lesioni gravi, anche letali.
■ Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
NOTA
■Quando si chiude il cofano
Prima di richiudere il cofano, riportare l’asta di supporto nella sede, bloccandola
nell’apposito fermaglio. Se si chiudesse il cofano con l’asta di supporto sollevata,
esso si potrebbe deformare.
AVENSIS_OM_OM20C70L_(EL).book Page 455 Wednesday, June 15, 20 16 2:44 PM

4567-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

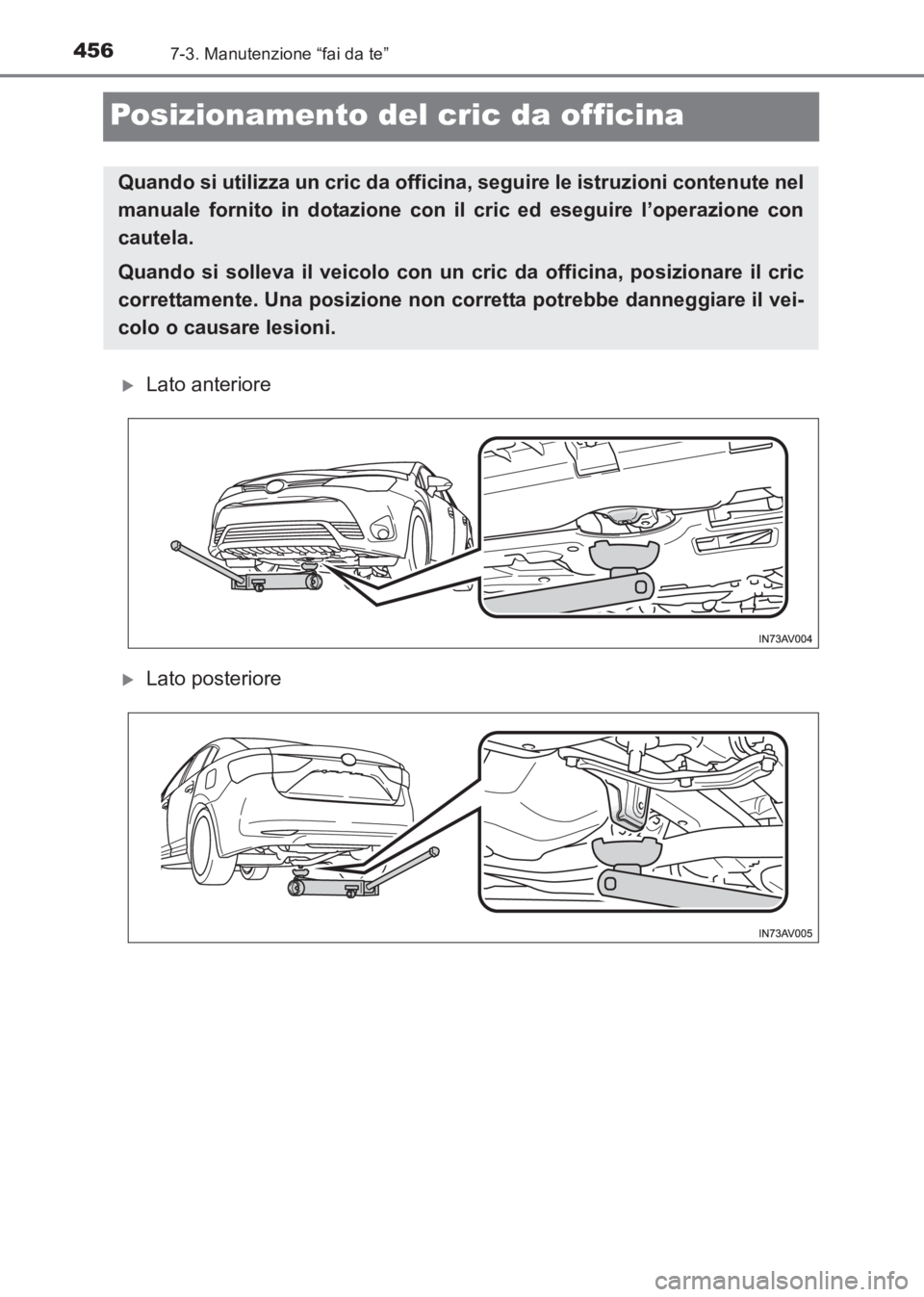

Posizionamento del cric da officina
XLato anteriore
XLato posteriore
Quando si utilizza un cric da officina, seguire le istruzioni contenute nel
manuale fornito in dotazione con il cric ed eseguire l’operazione con
cautela.
Quando si solleva il veicolo con un cric da officina, posizionare il cric
correttamente. Una posizione non corretta potrebbe danneggiare il vei-
colo o causare lesioni.
AVENSIS_OM_OM20C70L_(EL).book Page 456 Wednesday, June 15, 2016 2:44 PM

4577-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura
Vano motore
XMotore a benzina
Serbatoio liquido lavavetro(→ P. 471)
Serbatoio refrigerante del motore (→ P. 465)
Tappo di rabbocco olio motore (→ P. 462)
Astina livello olio motore (→ P. 460) Batteria (
→P. 468)
Scatola fusibili ( →P. 502)
Ventola elettrica di
raffreddamento
Condensatore ( →P. 468)
Radiatore ( →P. 468)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C70L_(EL).book Page 457 Wednesday, June 15, 20 16 2:44 PM

4587-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

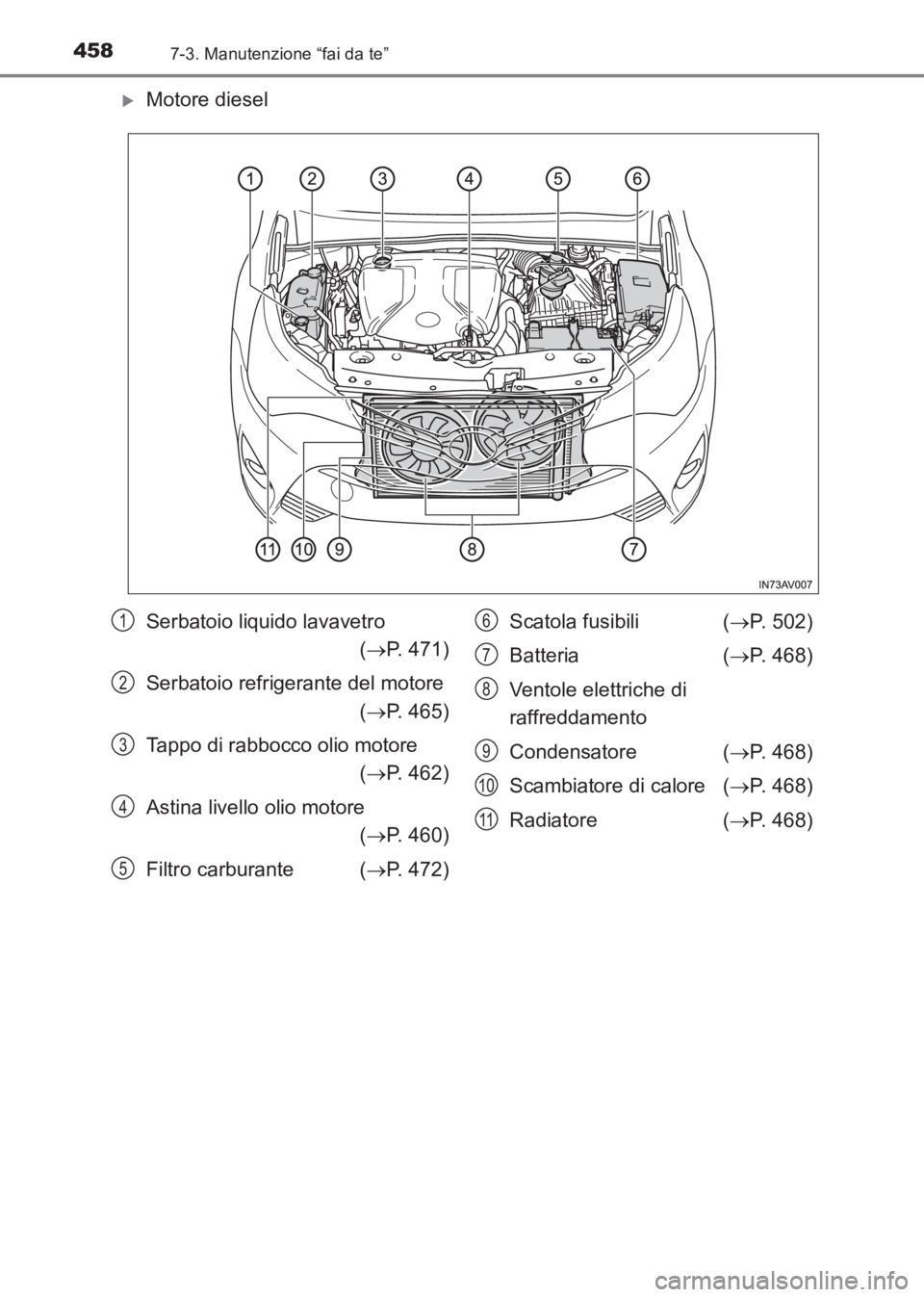

XMotore diesel
Serbatoio liquido lavavetro(→ P. 471)
Serbatoio refrigerante del motore (→ P. 465)
Tappo di rabbocco olio motore (→ P. 462)
Astina livello olio motore (→ P. 460)
Filtro carburante ( →P. 472) Scatola fusibili (
→P. 502)
Batteria ( →P. 468)
Ventole elettriche di
raffreddamento
Condensatore ( →P. 468)
Scambiatore di calore ( →P. 468)
Radiatore ( →P. 468)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C70L_(EL).book Page 458 Wednesday, June 15, 20 16 2:44 PM

4597-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

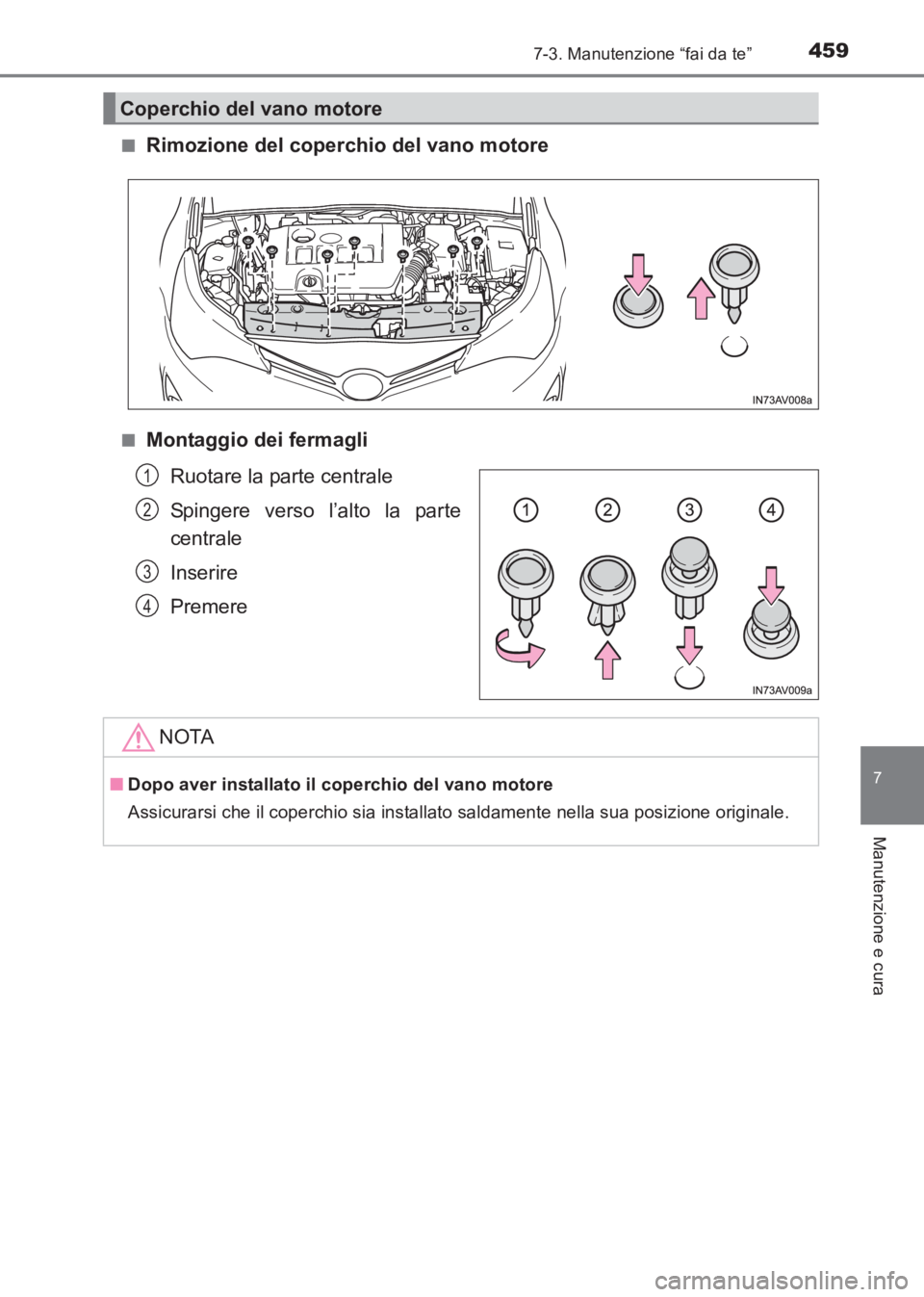

■Rimozione del coperchio del vano motore
■Montaggio dei fermagliRuotare la parte centrale
Spingere verso l’alto la parte
centrale
Inserire
Premere
Coperchio del vano motore
1
2
3
4
NOTA
■Dopo aver installato il coperchio del vano motore
Assicurarsi che il coperchio sia installato saldamente nella sua posizione originale.
AVENSIS_OM_OM20C70L_(EL).book Page 459 Wednesday, June 15, 20 16 2:44 PM

4607-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

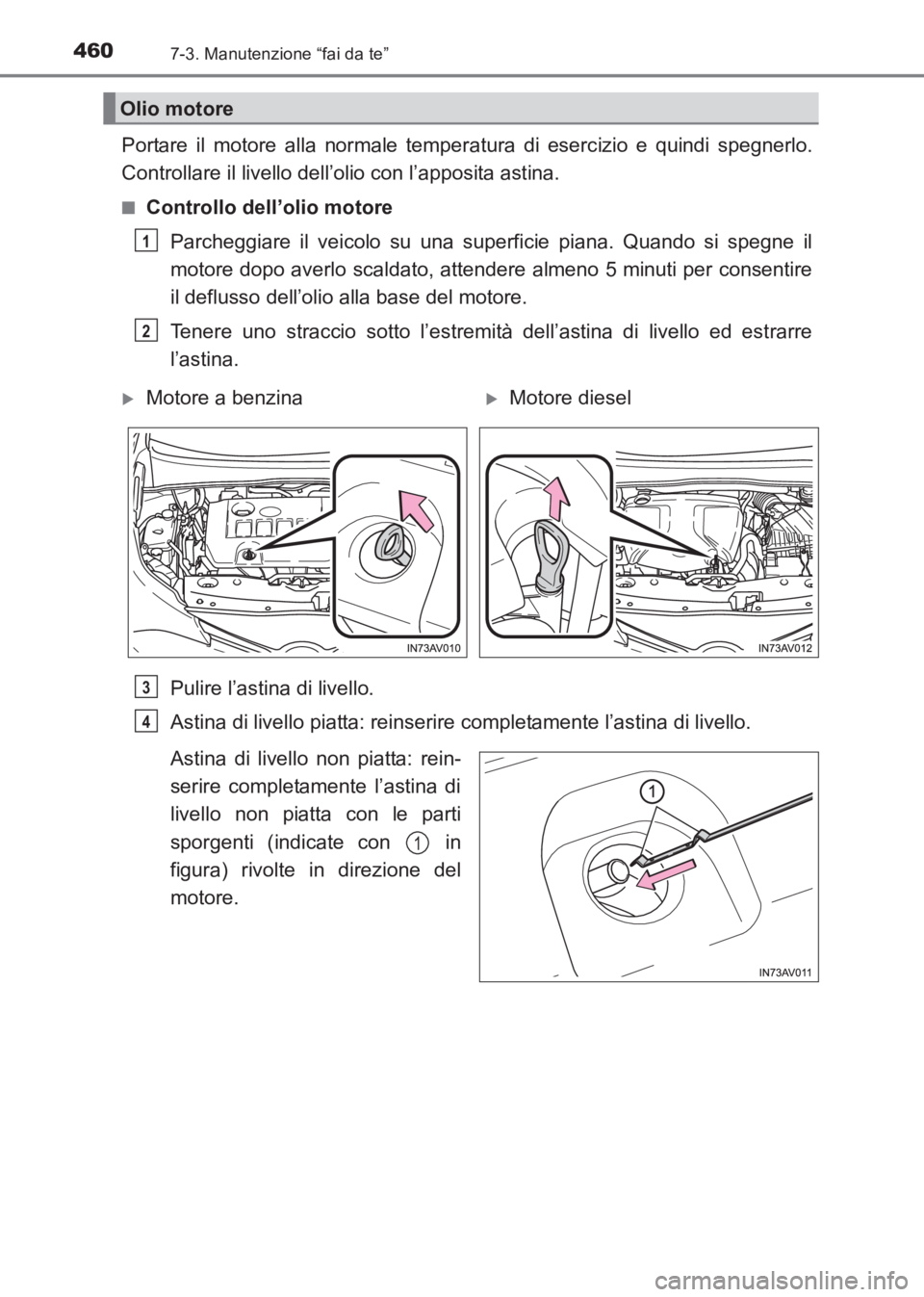

Portare il motore alla normale temperatura di esercizio e quindi spegnerlo.
Controllare il livello dell’olio con l’apposita astina.
■Controllo dell’olio motore
Parcheggiare il veicolo su una superficie piana. Quando si spegne il
motore dopo averlo scaldato, attendere almeno 5 minuti per consentire
il deflusso dell’olio alla base del motore.
Tenere uno straccio sotto l’estremità dell’astina di livello ed estrarre
l’astina.
Pulire l’astina di livello.
Astina di livello piatta: reinserire completamente l’astina di livello.
Astina di livello non piatta: rein-
serire completamente l’astina di
livello non piatta con le parti
sporgenti (indicate con in
figura) rivolte in direzione del
motore.
Olio motore
1
2
XMotore a benzinaXMotore diesel
3
4
1
