TOYOTA AYGO 2016 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2016, Model line: AYGO, Model: TOYOTA AYGO 2016Pages: 480, PDF Dimensioni: 29.04 MB
Page 331 of 480

3317-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_EL_OM99L85L

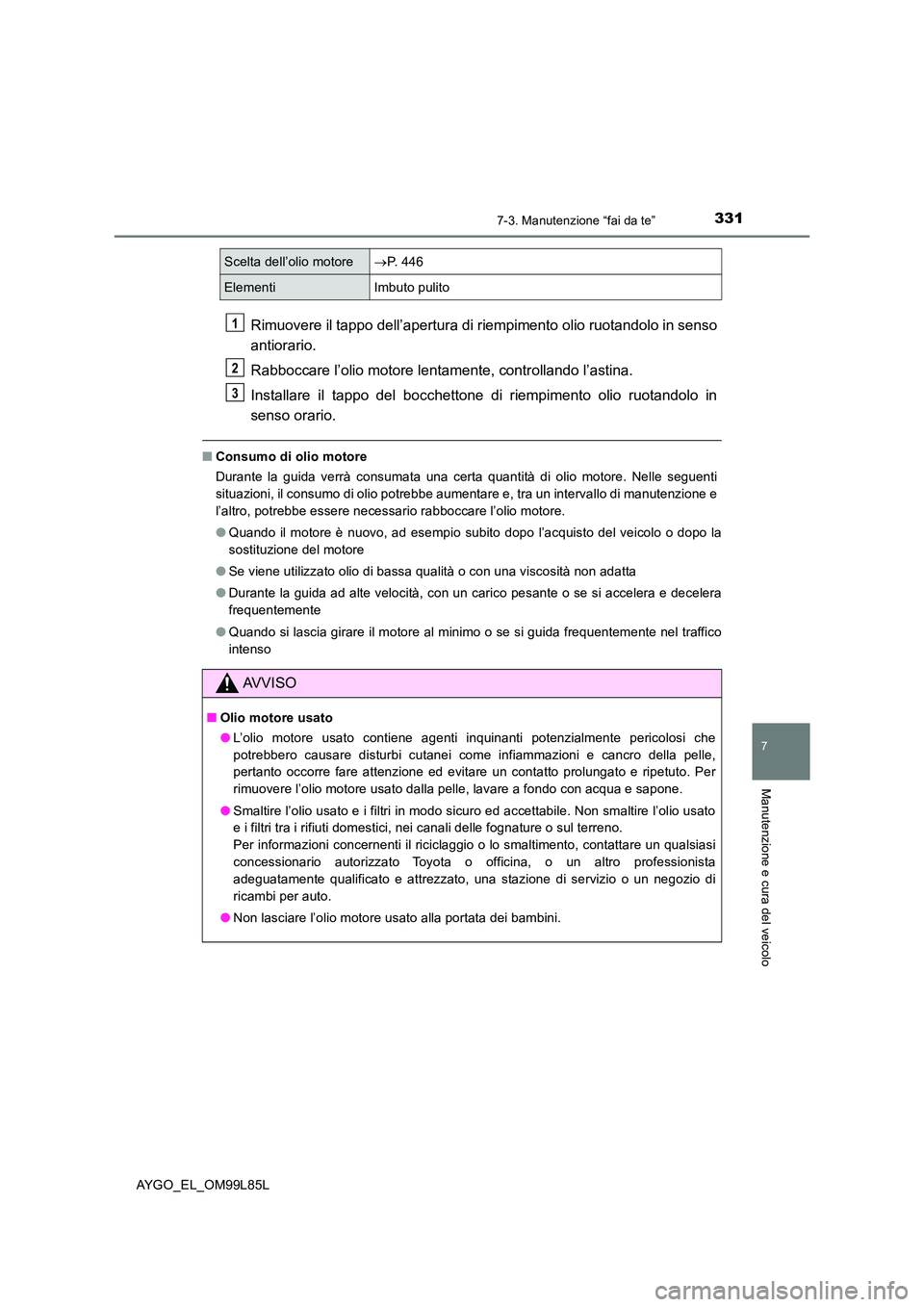

Rimuovere il tappo dell’apertura di riempimento olio ruotandolo in senso
antiorario.
Rabboccare l’olio motore lentamente, controllando l’astina.
Installare il tappo del bocchettone di riempimento olio ruotandolo in
senso orario.
■ Consumo di olio motore
Durante la guida verrà consumata una certa quantità di olio motore. Nelle seguenti
situazioni, il consumo di olio potrebbe aumentare e, tra un intervallo di manutenzione e
l’altro, potrebbe essere necessario rabboccare l’olio motore.
● Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo o dopo la
sostituzione del motore
● Se viene utilizzato olio di bassa qualità o con una viscosità non adatta
● Durante la guida ad alte velocità, con un carico pesante o se si accelera e decelera
frequentemente
● Quando si lascia girare il motore al minimo o se si guida frequentemente nel traffico
intenso
Scelta dell’olio motore P. 4 4 6
Elementi Imbuto pulito
AVVISO
■Olio motore usato
● L’olio motore usato contiene agenti inquinanti potenzialmente pericolosi che
potrebbero causare disturbi cutanei come infiammazioni e cancro della pelle,
pertanto occorre fare attenzione ed evitare un contatto prolungato e ripetuto. Per
rimuovere l’olio motore usato dalla pelle, lavare a fondo con acqua e sapone.
● Smaltire l’olio usato e i filtri in modo sicuro ed accettabile. Non smaltire l’olio usato
e i filtri tra i rifiuti domestici, nei canali delle fognature o sul terreno.
Per informazioni concernenti il riciclaggio o lo smaltimento, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, una stazione di servizio o un negozio di
ricambi per auto.
● Non lasciare l’olio motore usato alla portata dei bambini.
1
2
3
Page 332 of 480

3327-3. Manutenzione “fai da te”
AYGO_EL_OM99L85L
Il livello di liquido refrigerante è adeguato se, a motore freddo, è compreso tra
le tacche “FULL”, “F” o “MAX” e “LOW” o “MIN” riportate sul serbatoio.
Motore 1KR (tipo A)
Tappo del serbatoio
Tacca “FULL”
Ta c c a “ L O W ”
Se il livello si trova sulla tacca “LOW” o
al di sotto di essa, rabboccare il
refrigerante fino a raggiungere la tacca
“FULL”.
Motore 1KR (tipo B)
Tappo del serbatoio
Ta c c a “ F ”
Ta c c a “ L O W ”
Se il livello si trova sulla tacca “LOW” o
al di sotto di essa, rabboccare del
refrigerante fino a raggiungere la tacca
“F”.
NOTA
■ Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il motore
potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente serrato.
Refrigerante motore
1
2
3
1
2
3
Page 333 of 480

3337-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_EL_OM99L85L

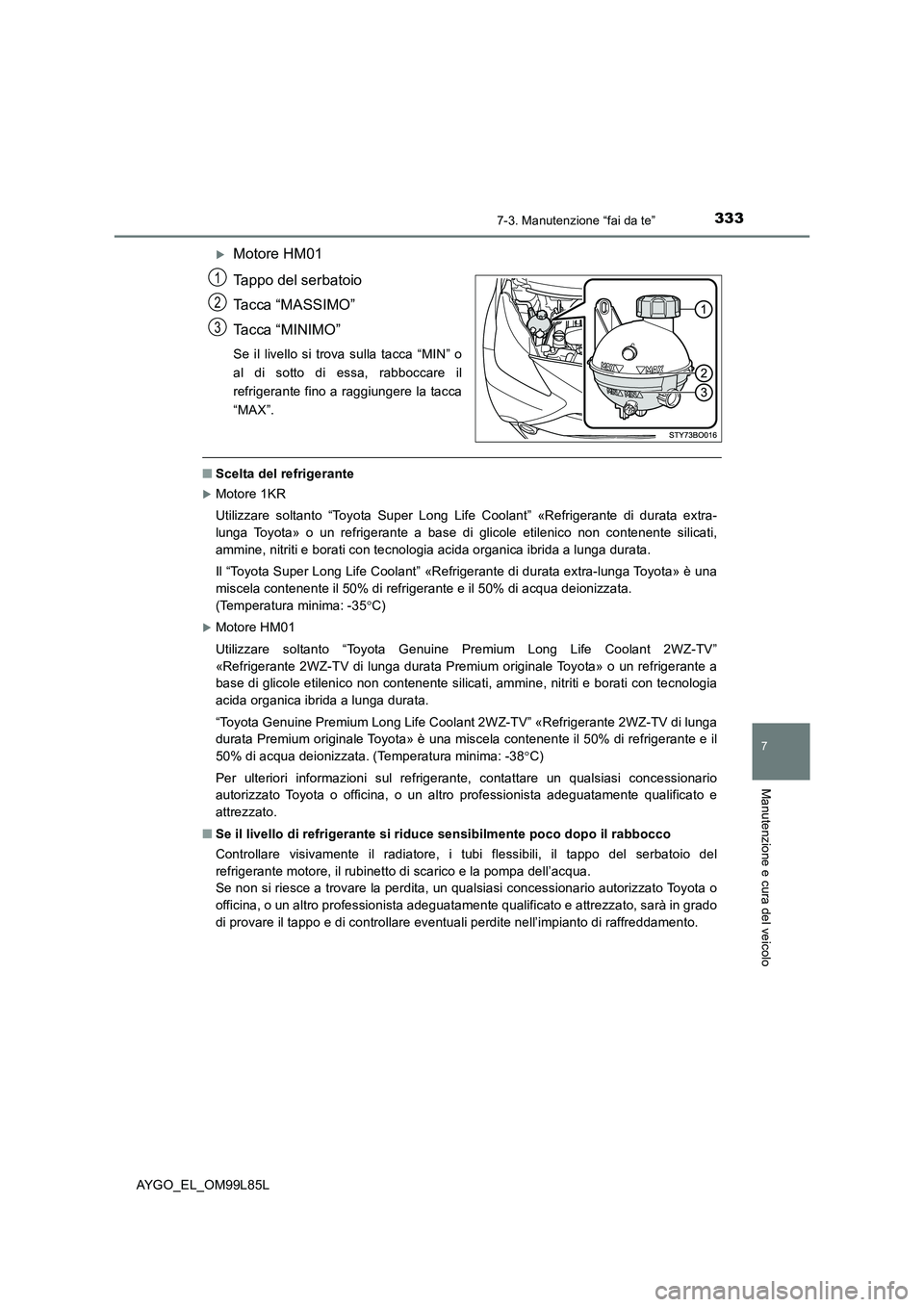

Motore HM01
Tappo del serbatoio
Tacca “MASSIMO”
Tacca “MINIMO”
Se il livello si trova sulla tacca “MIN” o
al di sotto di essa, rabboccare il
refrigerante fino a raggiungere la tacca
“MAX”.
■ Scelta del refrigerante
Motore 1KR
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigerante di durata extra-
lunga Toyota» o un refrigerante a base di glicole etilenico non contenente silicati,
ammine, nitriti e borati con tecnologia acida organica ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga Toyota» è una
miscela contenente il 50% di refrigerante e il 50% di acqua deionizzata.
(Temperatura minima: -35 C)
Motore HM01
Utilizzare soltanto “Toyota Genuine Premium Long Life Coolant 2WZ-TV”
«Refrigerante 2WZ-TV di lunga durata Premium originale Toyota» o un refrigerante a
base di glicole etilenico non contenente silicati, ammine, nitriti e borati con tecnologia
acida organica ibrida a lunga durata.
“Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Refrigerante 2WZ-TV di lunga
durata Premium originale Toyota» è una miscela contenente il 50% di refrigerante e il
50% di acqua deionizzata. (Temperatura minima: -38 C)
Per ulteriori informazioni sul refrigerante, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Se il livello di refrigerante si riduce sensibilmente poco dopo il rabbocco
Controllare visivamente il radiatore, i tubi flessibili, il tappo del serbatoio del
refrigerante motore, il rubinetto di scarico e la pompa dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato, sarà in grado
di provare il tappo e di controllare eventuali perdite nell’impianto di raffreddamento.
1
2
3
Page 334 of 480

3347-3. Manutenzione “fai da te”
AYGO_EL_OM99L85L

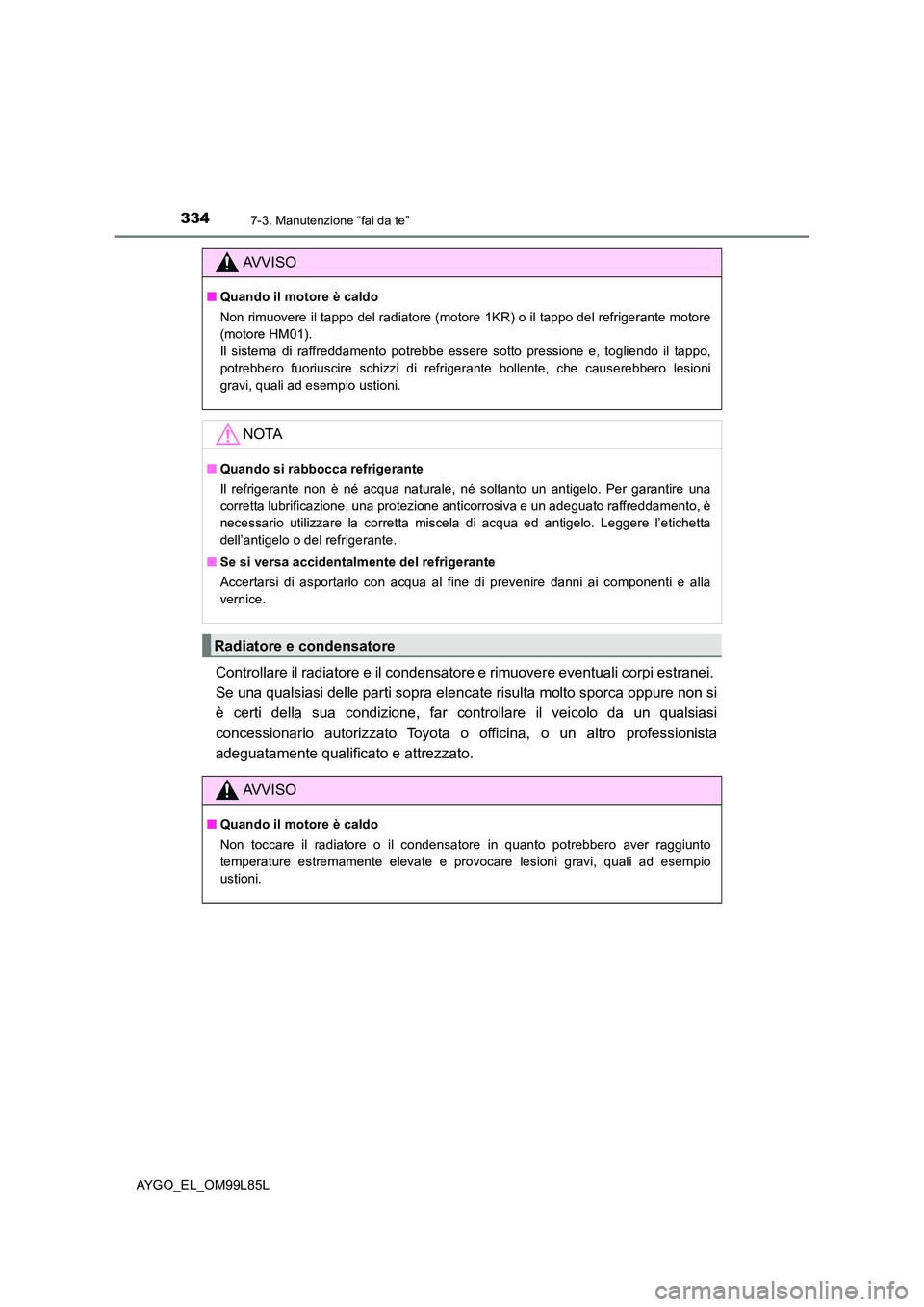

Controllare il radiatore e il condensatore e rimuovere eventuali corpi estranei.
Se una qualsiasi delle parti sopra elencate risulta molto sporca oppure non si
è certi della sua condizione, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
AVVISO
■ Quando il motore è caldo
Non rimuovere il tappo del radiatore (motore 1KR) o il tappo del refrigerante motore
(motore HM01).
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il tappo,
potrebbero fuoriuscire schizzi di refrigerante bollente, che causerebbero lesioni
gravi, quali ad esempio ustioni.
NOTA
■ Quando si rabbocca refrigerante
Il refrigerante non è né acqua naturale, né soltanto un antigelo. Per garantire una
corretta lubrificazione, una protezione anticorrosiva e un adeguato raffreddamento, è
necessario utilizzare la corretta miscela di acqua ed antigelo. Leggere l’etichetta
dell’antigelo o del refrigerante.
■ Se si versa accidentalmente del refrigerante
Accertarsi di asportarlo con acqua al fine di prevenire danni ai componenti e alla
vernice.
Radiatore e condensatore
AVVISO
■ Quando il motore è caldo
Non toccare il radiatore o il condensatore in quanto potrebbero aver raggiunto
temperature estremamente elevate e provocare lesioni gravi, quali ad esempio
ustioni.
Page 335 of 480

3357-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_EL_OM99L85L

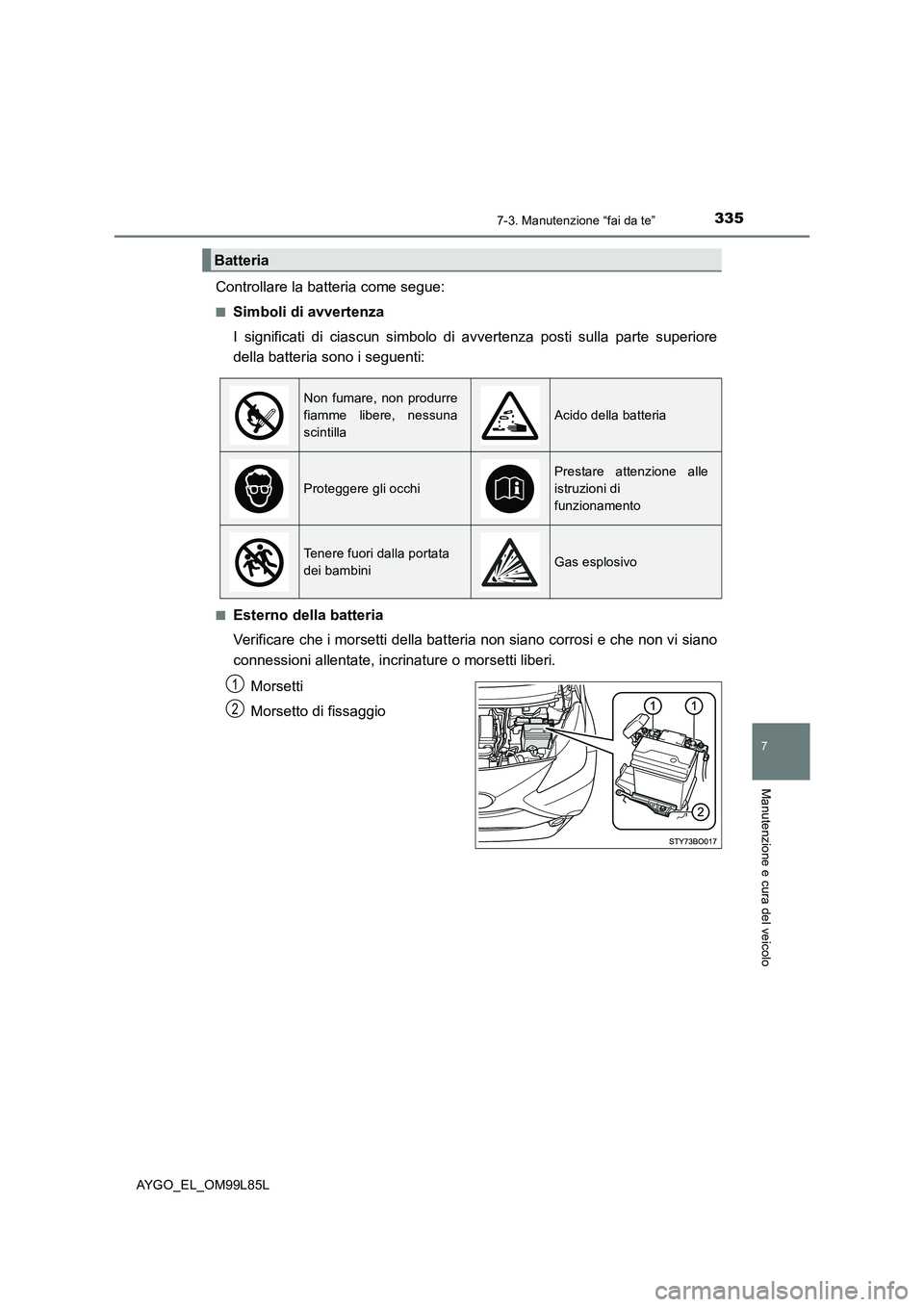

Controllare la batteria come segue:
■Simboli di avvertenza
I significati di ciascun simbolo di avvertenza posti sulla parte superiore
della batteria sono i seguenti:
■Esterno della batteria
Verificare che i morsetti della batteria non siano corrosi e che non vi siano
connessioni allentate, incrinature o morsetti liberi.
Morsetti
Morsetto di fissaggio
Batteria
Non fumare, non produrre
fiamme libere, nessuna
scintilla
Acido della batteria
Proteggere gli occhi
Prestare attenzione alle
istruzioni di
funzionamento
Tenere fuori dalla portata
dei bambiniGas esplosivo
1
2
Page 336 of 480

3367-3. Manutenzione “fai da te”
AYGO_EL_OM99L85L

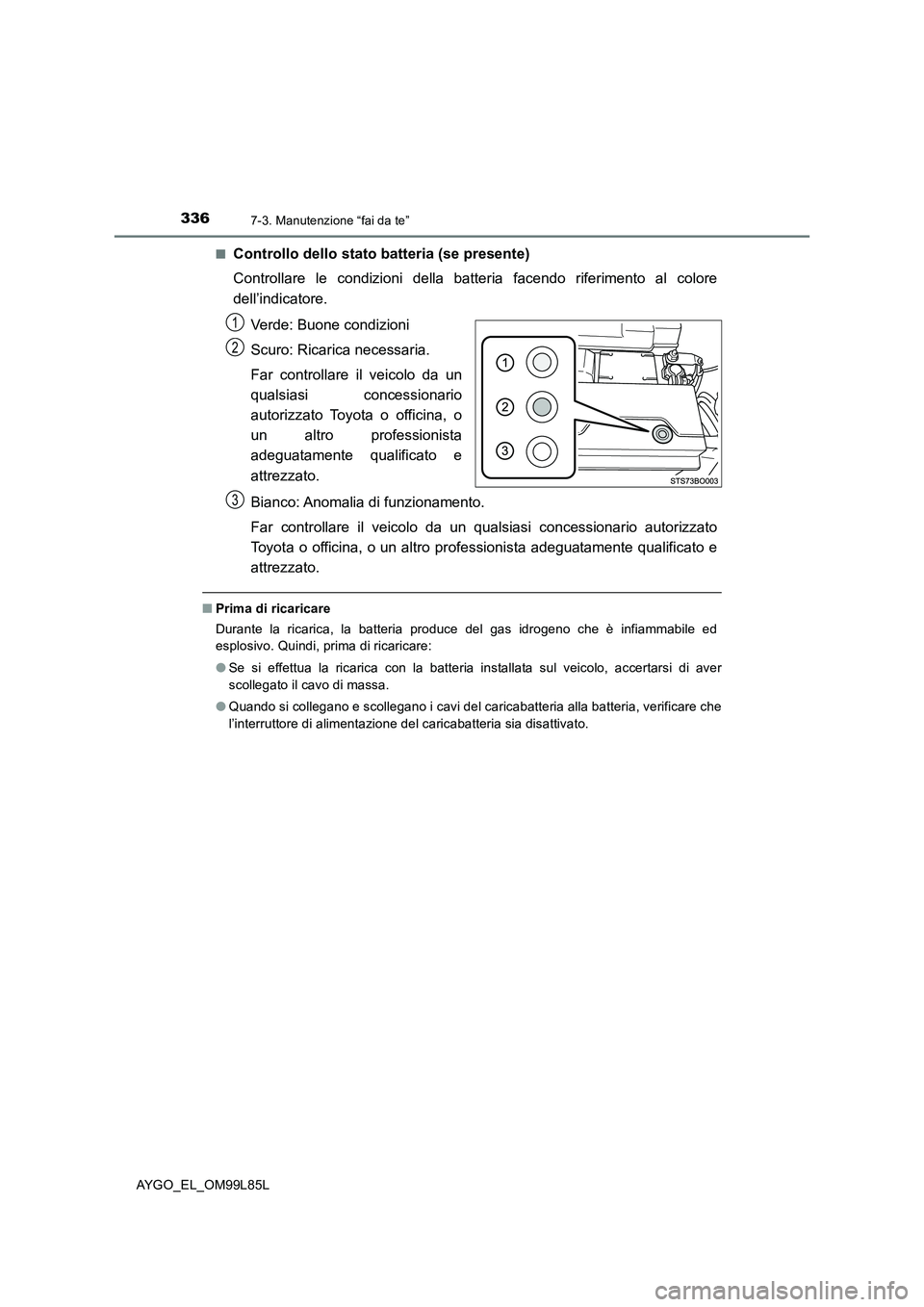

■Controllo dello stato batteria (se presente)
Controllare le condizioni della batteria facendo riferimento al colore
dell’indicatore.
Verde: Buone condizioni
Scuro: Ricarica necessaria.
Far controllare il veicolo da un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
Bianco: Anomalia di funzionamento.
Far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
■ Prima di ricaricare
Durante la ricarica, la batteria produce del gas idrogeno che è infiammabile ed
esplosivo. Quindi, prima di ricaricare:
● Se si effettua la ricarica con la batteria installata sul veicolo, accertarsi di aver
scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria, verificare che
l’interruttore di alimentazione del caricabatteria sia disattivato.
1
2
3
Page 337 of 480

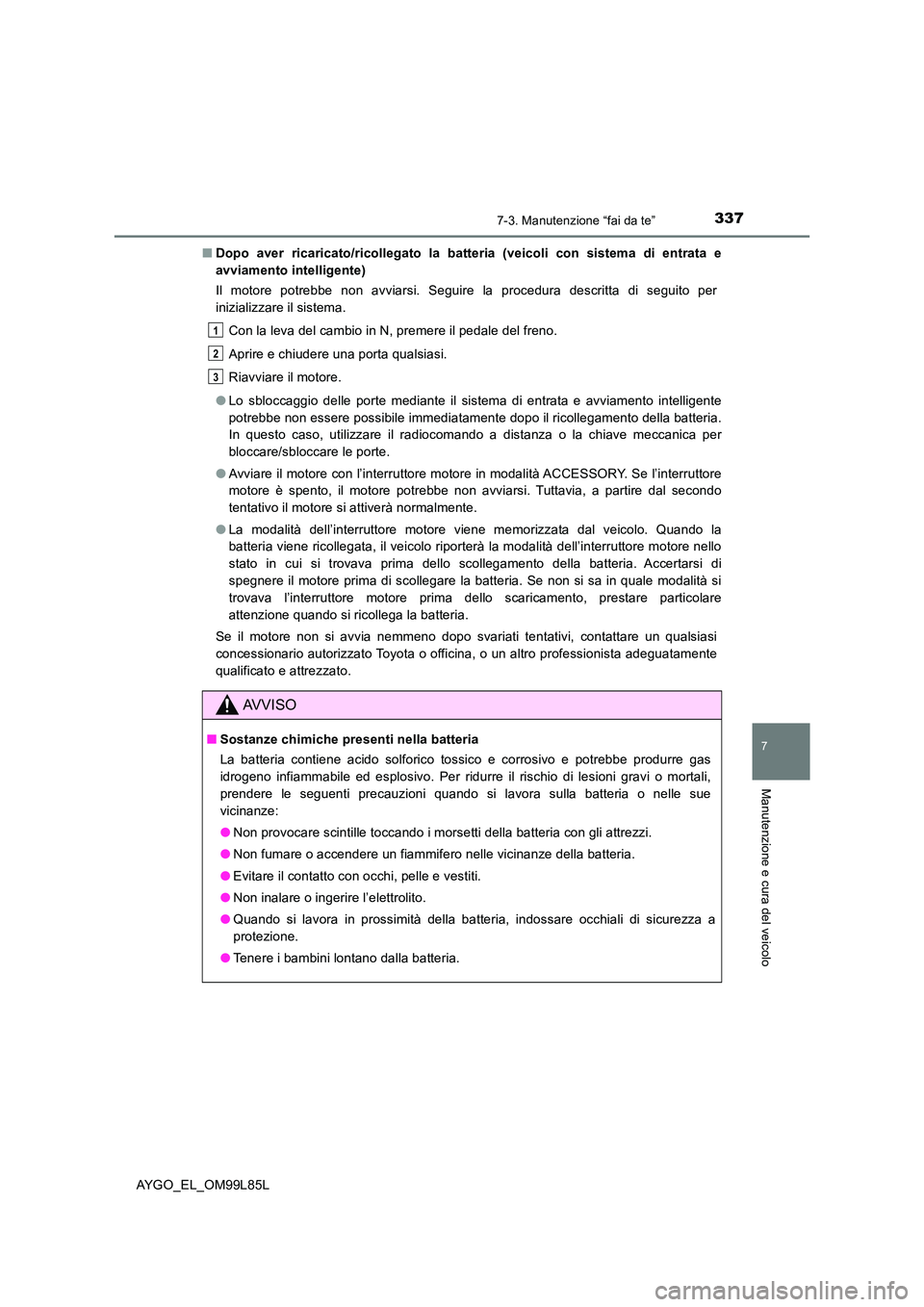

3377-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_EL_OM99L85L
■ Dopo aver ricaricato/ricollegato la batteria (veicoli con sistema di entrata e
avviamento intelligente)
Il motore potrebbe non avviarsi. Seguire la procedura descritta di seguito per
inizializzare il sistema.
Con la leva del cambio in N, premere il pedale del freno.
Aprire e chiudere una porta qualsiasi.
Riavviare il motore.
● Lo sbloccaggio delle porte mediante il sistema di entrata e avviamento intelligente
potrebbe non essere possibile immediatamente dopo il ricollegamento della batteria.
In questo caso, utilizzare il radiocomando a distanza o la chiave meccanica per
bloccare/sbloccare le porte.
● Avviare il motore con l’interruttore motore in modalità ACCESSORY. Se l’interruttore
motore è spento, il motore potrebbe non avviarsi. Tuttavia, a partire dal secondo
tentativo il motore si attiverà normalmente.
● La modalità dell’interruttore motore viene memorizzata dal veicolo. Quando la
batteria viene ricollegata, il veicolo riporterà la modalità dell’interruttore motore nello
stato in cui si trovava prima dello scollegamento della batteria. Accertarsi di
spegnere il motore prima di scollegare la batteria. Se non si sa in quale modalità si
trovava l’interruttore motore prima dello scaricamento, prestare particolare
attenzione quando si ricollega la batteria.
Se il motore non si avvia nemmeno dopo svariati tentativi, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
AVVISO
■ Sostanze chimiche presenti nella batteria
La batteria contiene acido solforico tossico e corrosivo e potrebbe produrre gas
idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi o mortali,
prendere le seguenti precauzioni quando si lavora sulla batteria o nelle sue
vicinanze:
● Non provocare scintille toccando i morsetti della batteria con gli attrezzi.
● Non fumare o accendere un fiammifero nelle vicinanze della batteria.
● Evitare il contatto con occhi, pelle e vestiti.
● Non inalare o ingerire l’elettrolito.
● Quando si lavora in prossimità della batteria, indossare occhiali di sicurezza a
protezione.
● Tenere i bambini lontano dalla batteria.
1
2
3
Page 338 of 480

3387-3. Manutenzione “fai da te”
AYGO_EL_OM99L85L

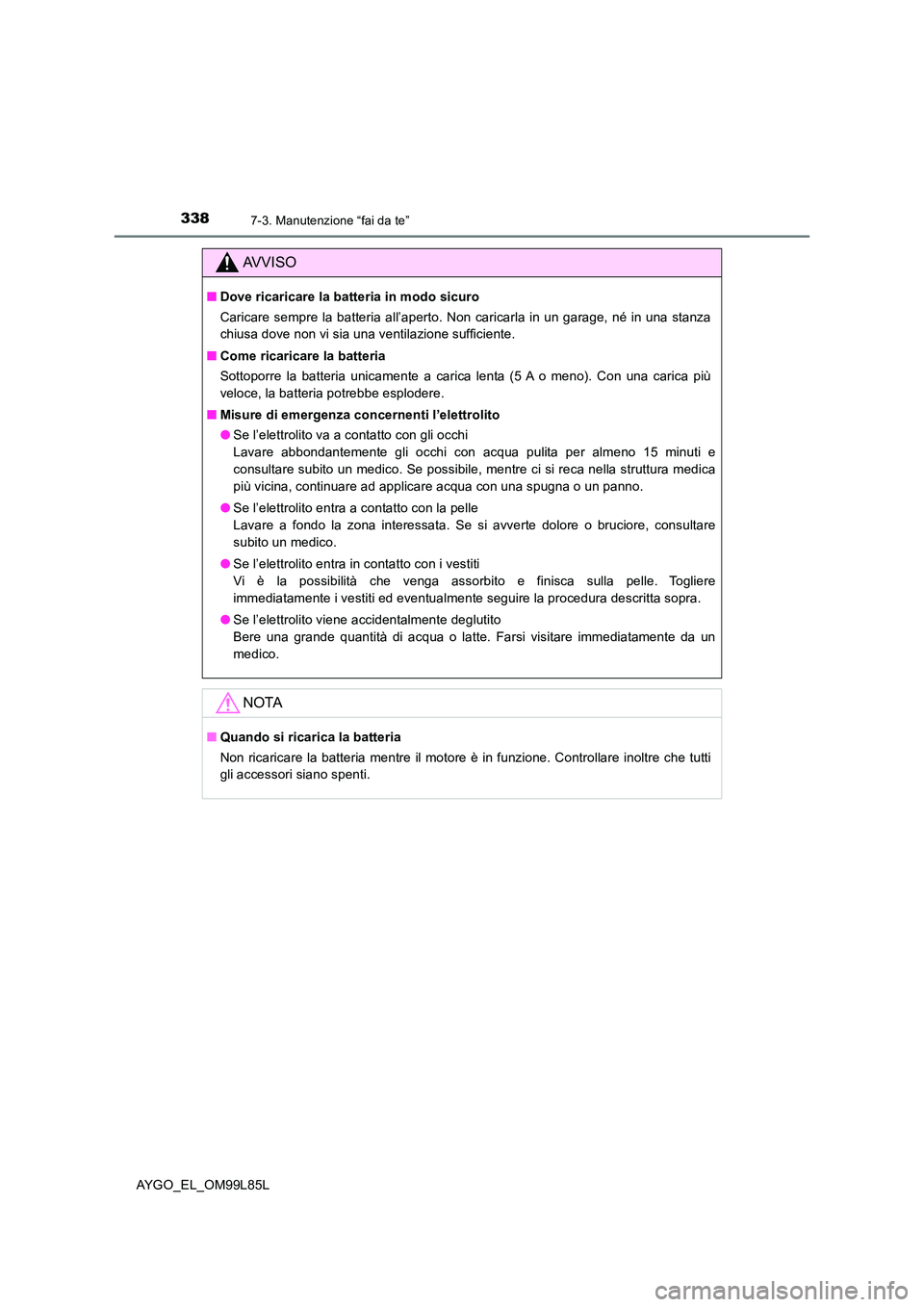

AVVISO
■Dove ricaricare la batteria in modo sicuro
Caricare sempre la batteria all’aperto. Non caricarla in un garage, né in una stanza
chiusa dove non vi sia una ventilazione sufficiente.
■ Come ricaricare la batteria
Sottoporre la batteria unicamente a carica lenta (5 A o meno). Con una carica più
veloce, la batteria potrebbe esplodere.
■ Misure di emergenza concernenti l’elettrolito
● Se l’elettrolito va a contatto con gli occhi
Lavare abbondantemente gli occhi con acqua pulita per almeno 15 minuti e
consultare subito un medico. Se possibile, mentre ci si reca nella struttura medica
più vicina, continuare ad applicare acqua con una spugna o un panno.
● Se l’elettrolito entra a contatto con la pelle
Lavare a fondo la zona interessata. Se si avverte dolore o bruciore, consultare
subito un medico.
● Se l’elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito e finisca sulla pelle. Togliere
immediatamente i vestiti ed eventualmente seguire la procedura descritta sopra.
● Se l’elettrolito viene accidentalmente deglutito
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente da un
medico.
NOTA
■ Quando si ricarica la batteria
Non ricaricare la batteria mentre il motore è in funzione. Controllare inoltre che tutti
gli accessori siano spenti.
Page 339 of 480

3397-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_EL_OM99L85L

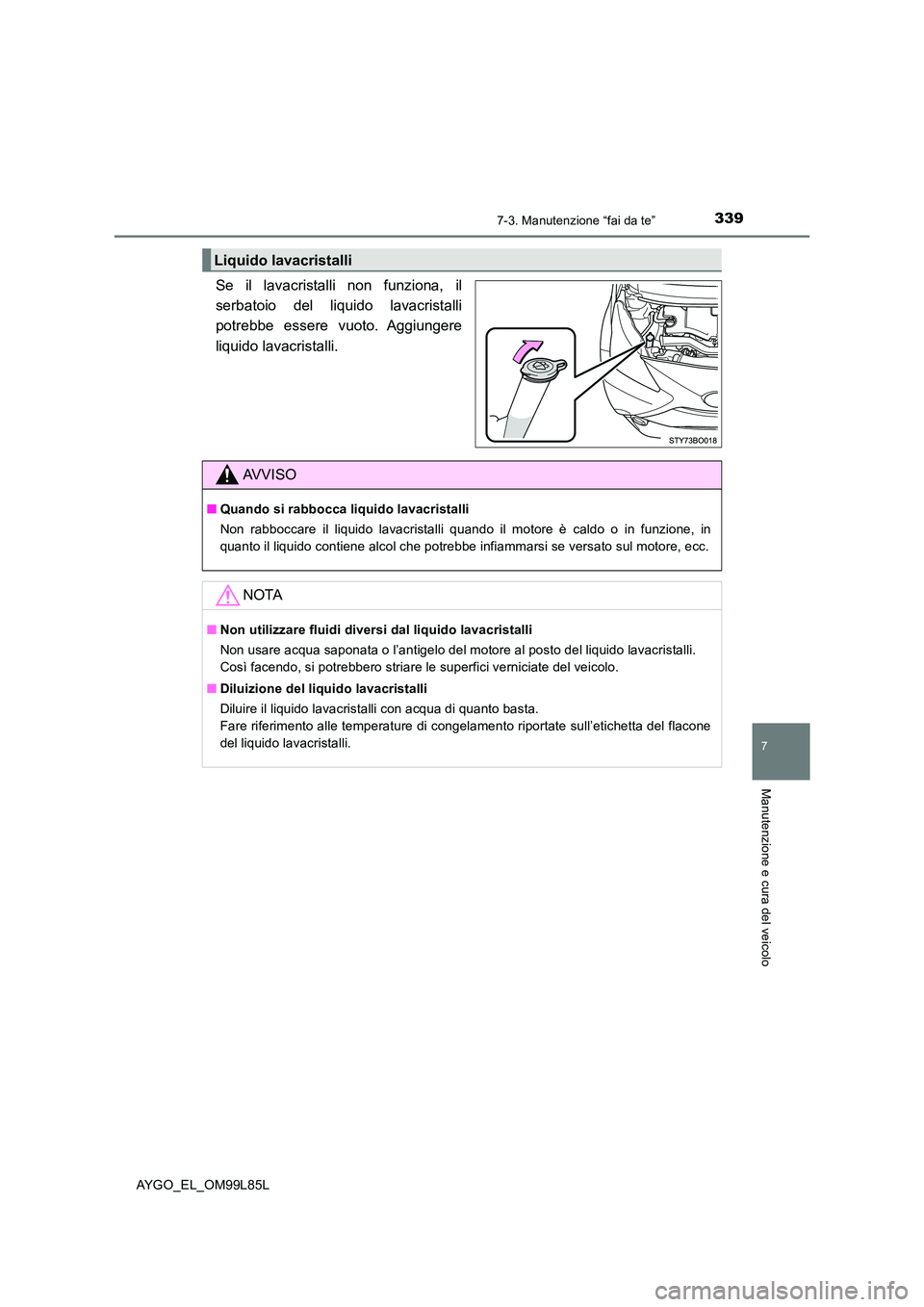

Se il lavacristalli non funziona, il
serbatoio del liquido lavacristalli
potrebbe essere vuoto. Aggiungere
liquido lavacristalli.
Liquido lavacristalli
AVVISO
■ Quando si rabbocca liquido lavacristalli
Non rabboccare il liquido lavacristalli quando il motore è caldo o in funzione, in
quanto il liquido contiene alcol che potrebbe infiammarsi se versato sul motore, ecc.
NOTA
■ Non utilizzare fluidi diversi dal liquido lavacristalli
Non usare acqua saponata o l’antigelo del motore al posto del liquido lavacristalli.
Così facendo, si potrebbero striare le superfici verniciate del veicolo.
■ Diluizione del liquido lavacristalli
Diluire il liquido lavacristalli con acqua di quanto basta.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavacristalli.

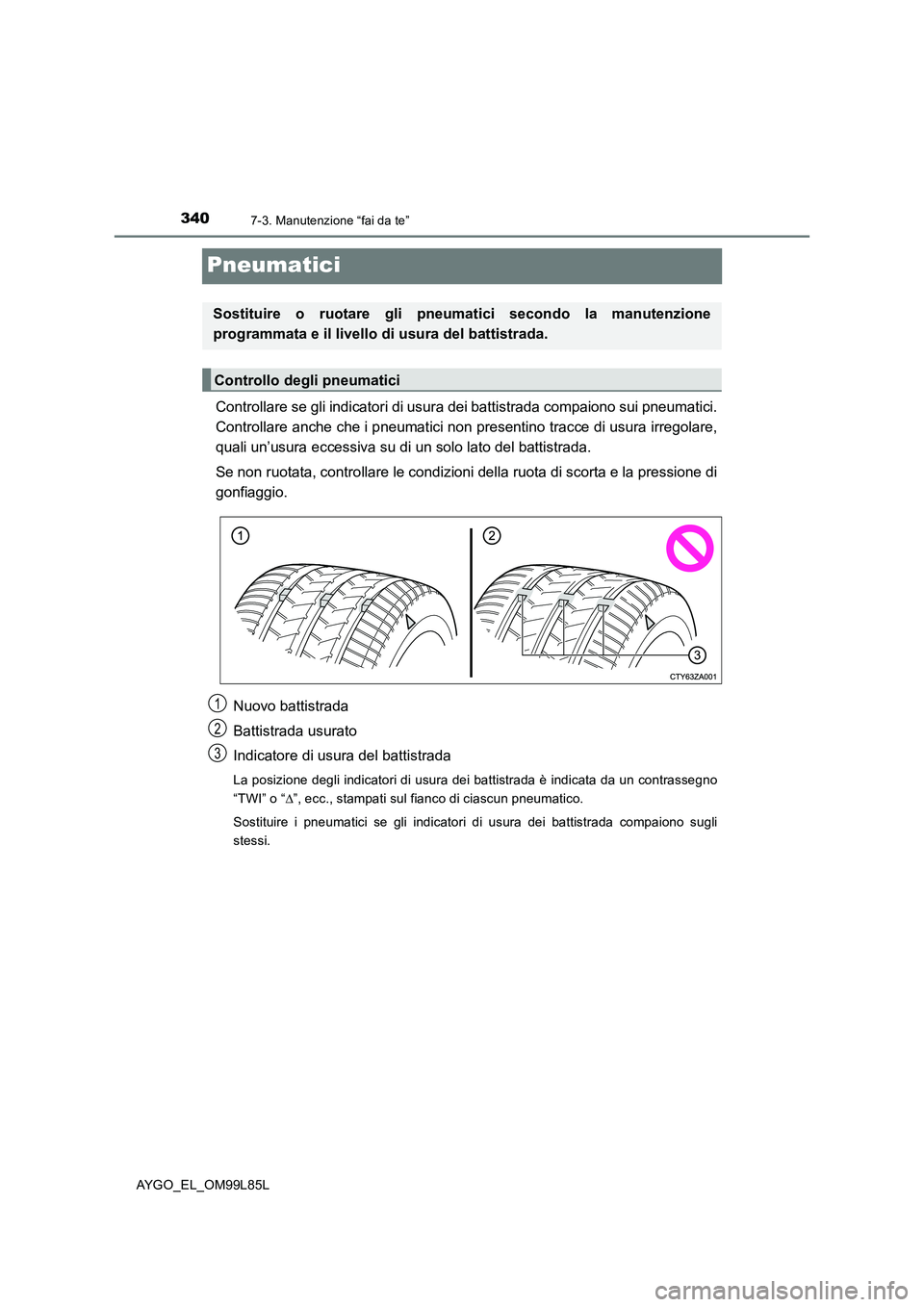

Page 340 of 480

3407-3. Manutenzione “fai da te”
AYGO_EL_OM99L85L
Pneumatici
Controllare se gli indicatori di usura dei battistrada compaiono sui pneumatici.
Controllare anche che i pneumatici non pres entino tracce di usura irregolare,
quali un’usura eccessiva su di un solo lato del battistrada.
Se non ruotata, controllare le condizioni della ruota di scorta e la pressione di
gonfiaggio.
Nuovo battistrada
Battistrada usurato
Indicatore di usura del battistrada
La posizione degli indicatori di usura dei battistrada è indicata da un contrassegno
“TWI” o “ ”, ecc., stampati sul fianco di ciascun pneumatico.
Sostituire i pneumatici se gli indicatori di usura dei battistrada compaiono sugli
stessi.
Sostituire o ruotare gli pneumatici secondo la manutenzione
programmata e il livello di usura del battistrada.
Controllo degli pneumatici
1
2
3
