TOYOTA AYGO 2019 Manuale duso (in Italian)

2114-4. Rifornimento di carburante
4
Guida
AYGO_OM_Europe_OM99R23L

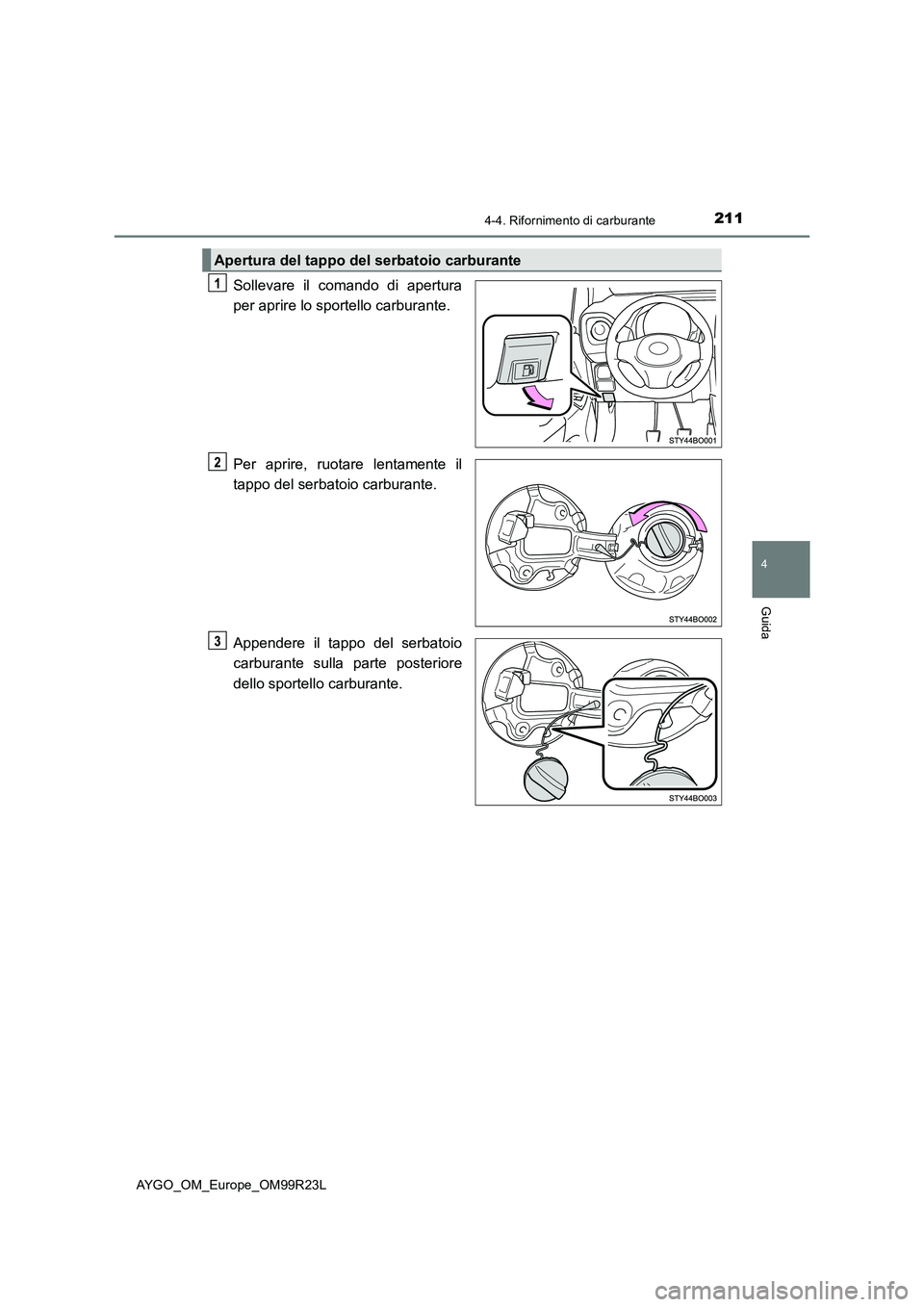

Sollevare il comando di apertura
per aprire lo spor tello carburante.
Per aprire, ruotare lentamente il
tappo del serbatoio carburante.
Appendere il tappo del serbatoio
carburante sulla parte posteriore
dello sportello carburante.
Apertura del tappo del serbatoio carburante

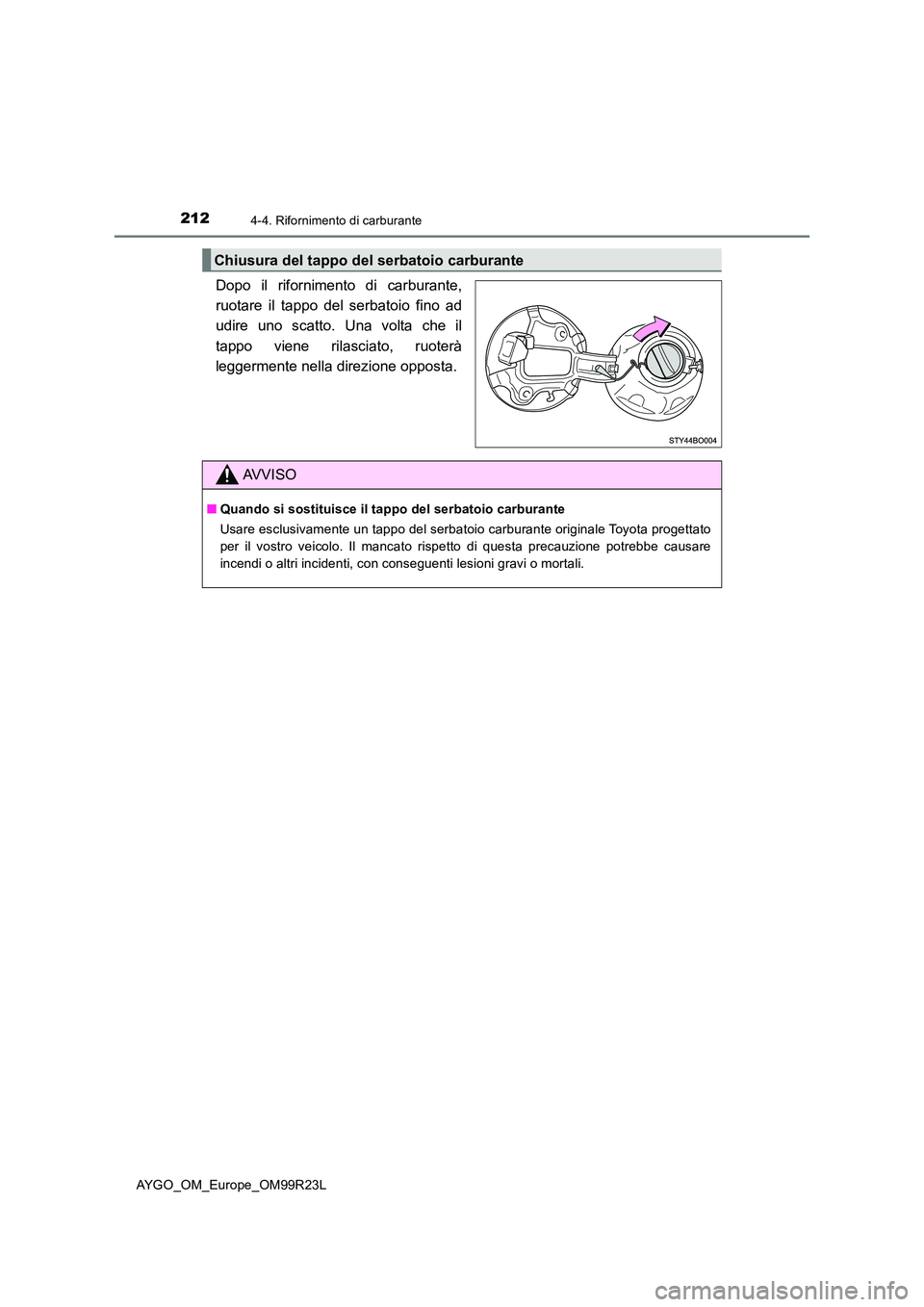

2124-4. Rifornimento di carburante
AYGO_OM_Europe_OM99R23L
Dopo il rifornimento di carburante,
ruotare il tappo del serbatoio fino ad
udire uno scatto. Una volta che il
tappo viene rilasciato, ruoterà
leggermente nella direzione opposta.
Chiusura del tappo del serbatoio carburante
AVVISO
■ Quando si sostituisce il tappo del serbatoio carburante
Usare esclusivamente un tappo del serbatoio carburante originale Toyota progettato
per il vostro veicolo. Il mancato rispetto di questa precauzione potrebbe causare
incendi o altri incidenti, con conseguenti lesioni gravi o mortali.

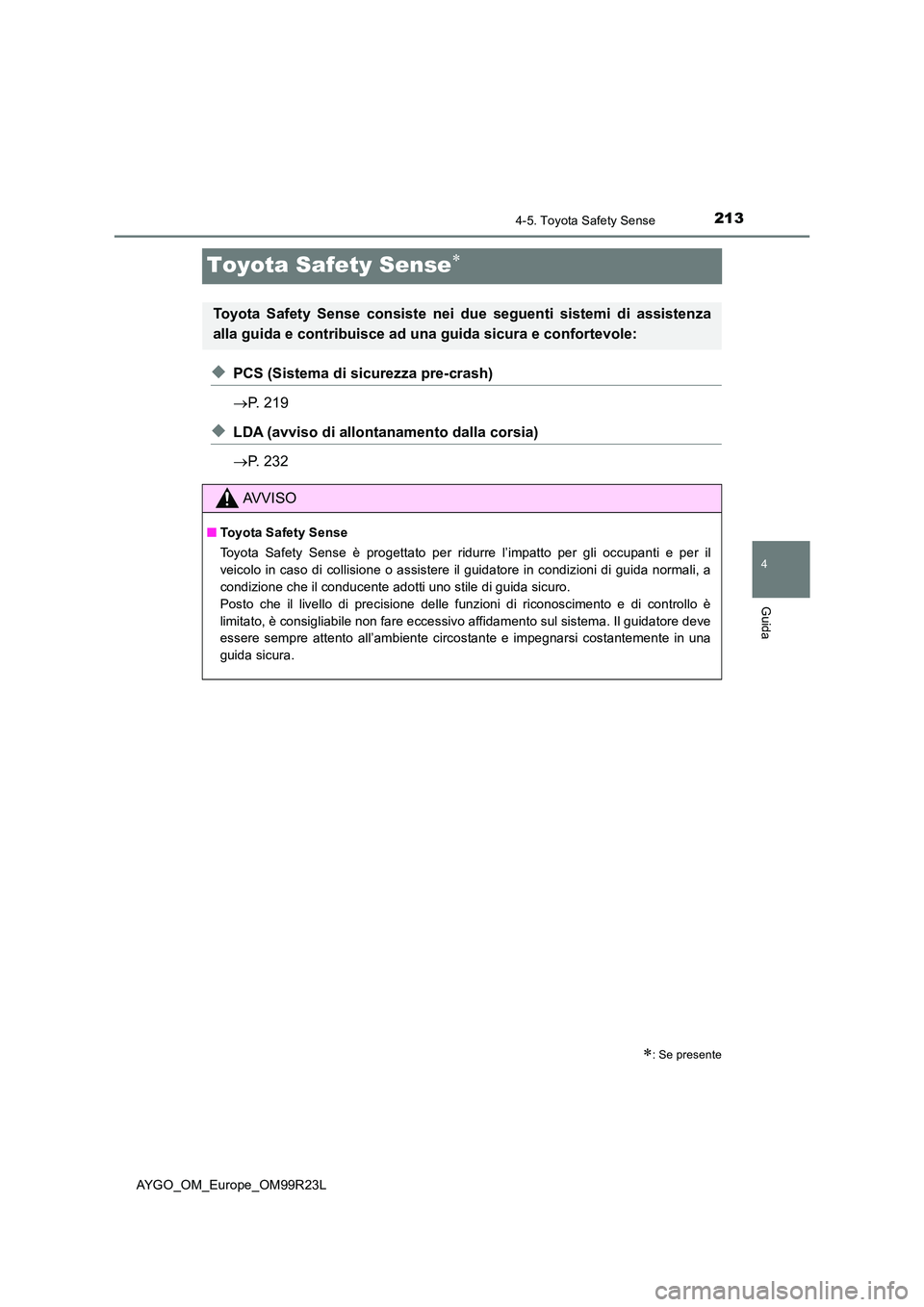

213
4
4-5. Toyota Safety Sense
Guida
AYGO_OM_Europe_OM99R23L
Toyota Safety Sense
◆PCS (Sistema di sicurezza pre-crash)
 P. 219
◆LDA (avviso di allontanamento dalla corsia)
 P. 232
: Se presente
Toyota Safety Sense consiste nei due seguenti sistemi di assistenza
alla guida e contribuisce ad una guida sicura e confortevole:
AVVISO
■ Toyota Safety Sense
Toyota Safety Sense è progettato per ridurre l’impatto per gli occupanti e per il
veicolo in caso di collisione o assistere il guidatore in condizioni di guida normali, a
condizione che il conducente adotti uno stile di guida sicuro.
Posto che il livello di precisione delle funzioni di riconoscimento e di controllo è
limitato, è consigliabile non fare eccessivo affidamento sul sistema. Il guidatore deve
essere sempre attento all’ambiente circostante e impegnarsi costantemente in una
guida sicura.

2144-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R23L

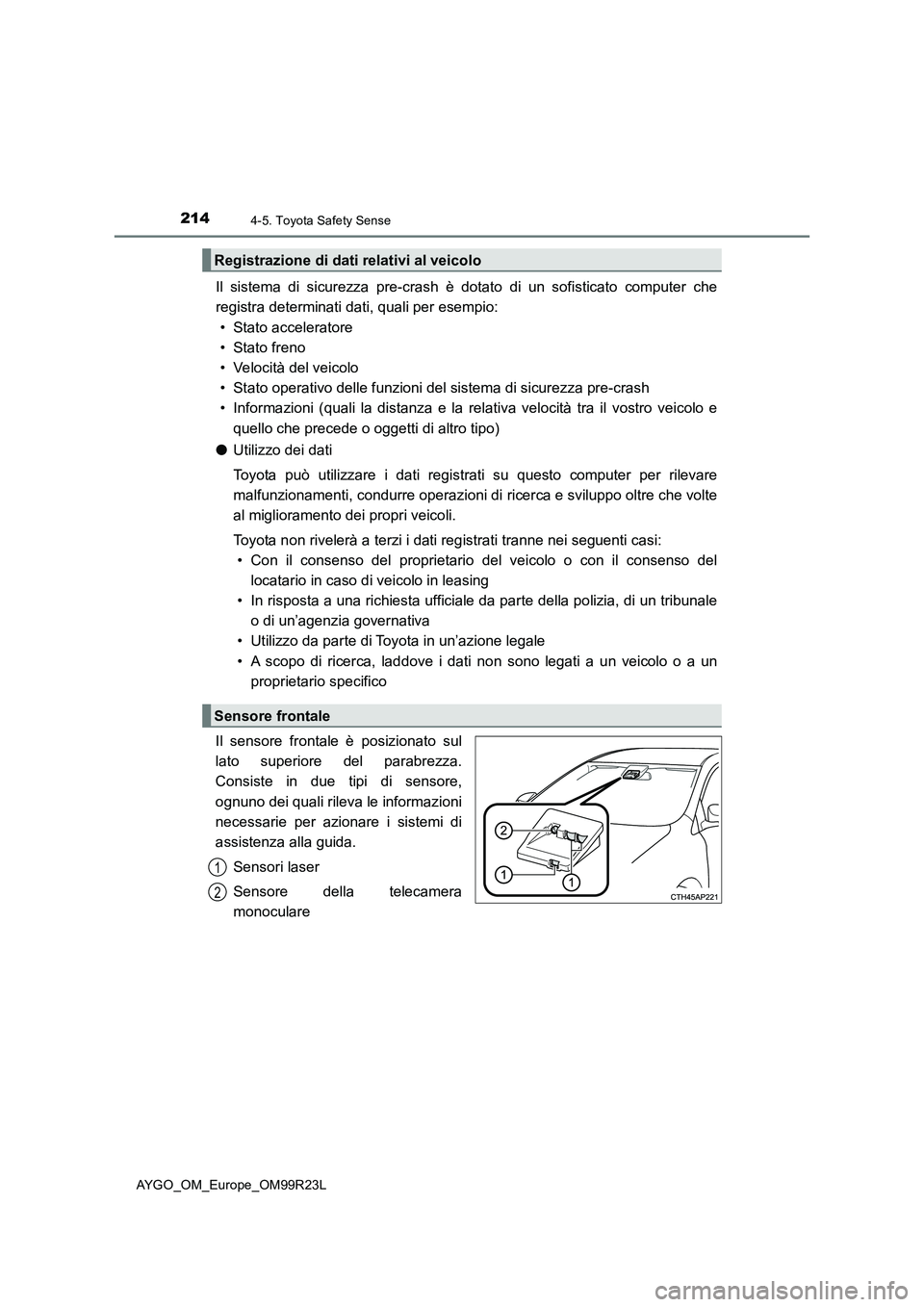

Il sistema di sicurezza pre-crash è dotato di un sofisticato computer che
registra determinati dati, quali per esempio:
• Stato acceleratore
• Stato freno
• Velocità del veicolo
• Stato operativo delle funzioni del sistema di sicurezza pre-crash
• Informazioni (quali la distanza e la relativa velocità tra il vostro veicolo e
quello che precede o oggetti di altro tipo)
● Utilizzo dei dati
Toyota può utilizzare i dati registrati su questo computer per rilevare
malfunzionamenti, condurre operazioni di ricerca e sviluppo oltre che volte
al miglioramento dei propri veicoli.
Toyota non rivelerà a terzi i dati registrati tranne nei seguenti casi:
• Con il consenso del proprietario del veicolo o con il consenso del
locatario in caso di veicolo in leasing
• In risposta a una richiesta ufficiale da parte della polizia, di un tribunale
o di un’agenzia governativa
• Utilizzo da parte di Toyota in un’azione legale
• A scopo di ricerca, laddove i dati non sono legati a un veicolo o a un
proprietario specifico
Il sensore frontale è posizionato sul
lato superiore del parabrezza.
Consiste in due tipi di sensore,
ognuno dei quali rileva le informazioni
necessarie per azionare i sistemi di
assistenza alla guida.
Sensori laser
Sensore della telecamera
monoculare
Registrazione di dati relativi al veicolo
Sensore frontale
1
2

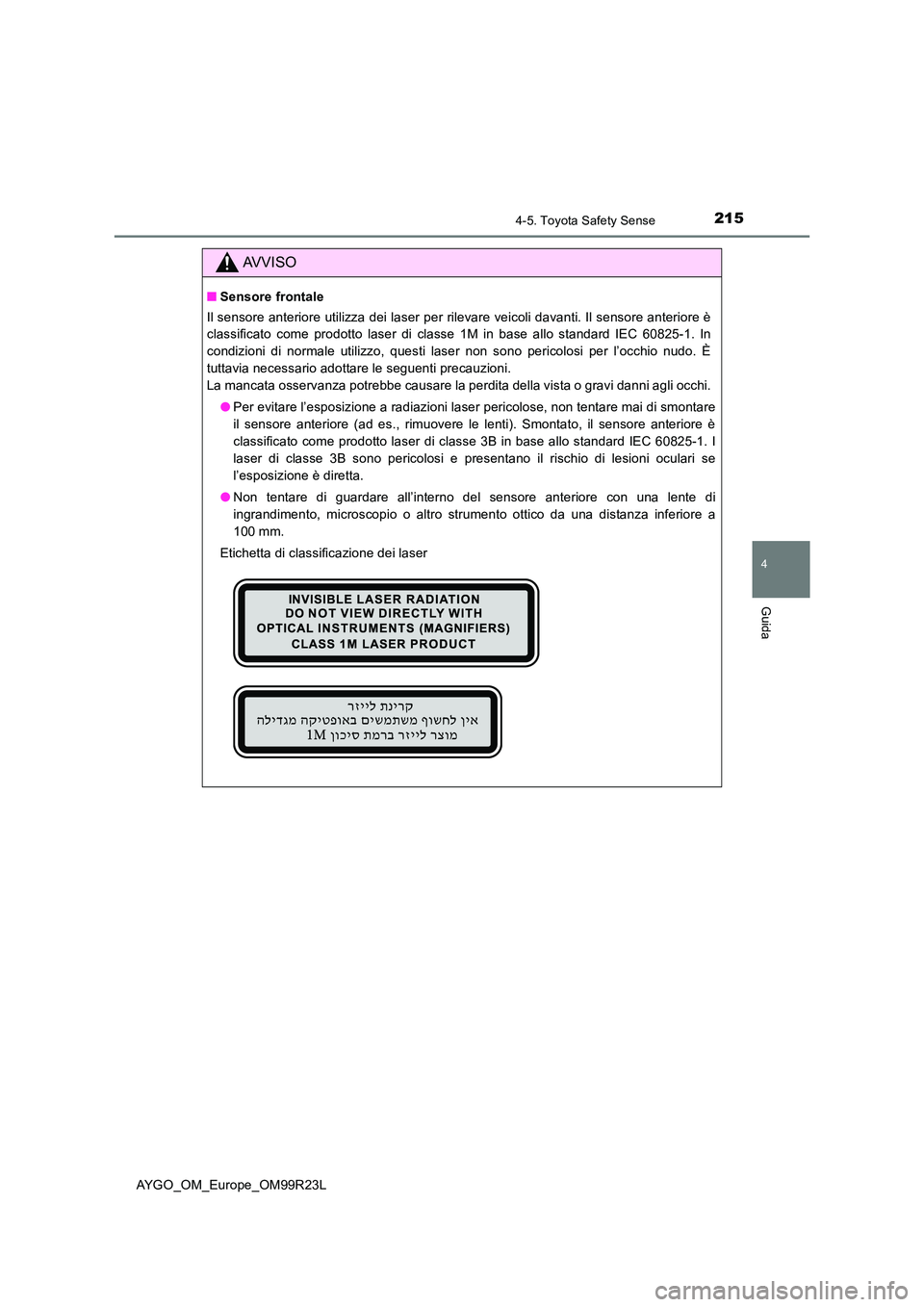

2154-5. Toyota Safety Sense
4
Guida
AYGO_OM_Europe_OM99R23L
AVVISO
■Sensore frontale
Il sensore anteriore utilizza dei laser per rilevare veicoli davanti. Il sensore anteriore è
classificato come prodotto laser di classe 1M in base allo standard IEC 60825-1. In
condizioni di normale utilizzo, questi laser non sono pericolosi per l’occhio nudo. È
tuttavia necessario adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare la perdita della vista o gravi danni agli occhi.
● Per evitare l’esposizione a radiazioni laser pericolose, non tentare mai di smontare
il sensore anteriore (ad es., rimuovere le lenti). Smontato, il sensore anteriore è
classificato come prodotto laser di classe 3B in base allo standard IEC 60825-1. I
laser di classe 3B sono pericolosi e presentano il rischio di lesioni oculari se
l’esposizione è diretta.
● Non tentare di guardare all’interno del sensore anteriore con una lente di
ingrandimento, microscopio o altro strumento ottico da una distanza inferiore a
100 mm.
Etichetta di classificazione dei laser

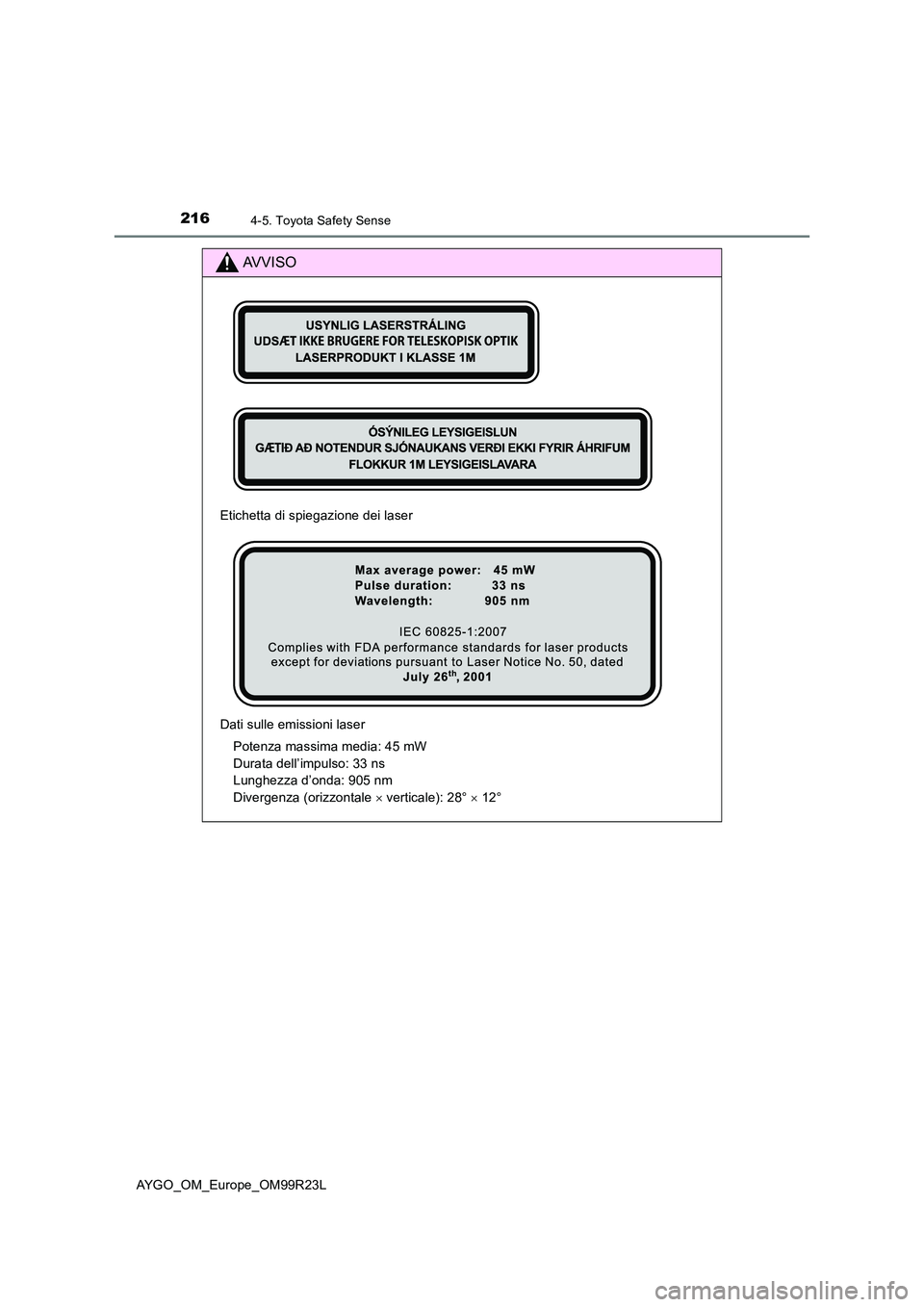

2164-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R23L
AVVISO
Etichetta di spiegazione dei laser
Dati sulle emissioni laser
Potenza massima media: 45 mW
Durata dell’impulso: 33 ns
Lunghezza d’onda: 905 nm
Divergenza (orizzontale  verticale): 28°  12°

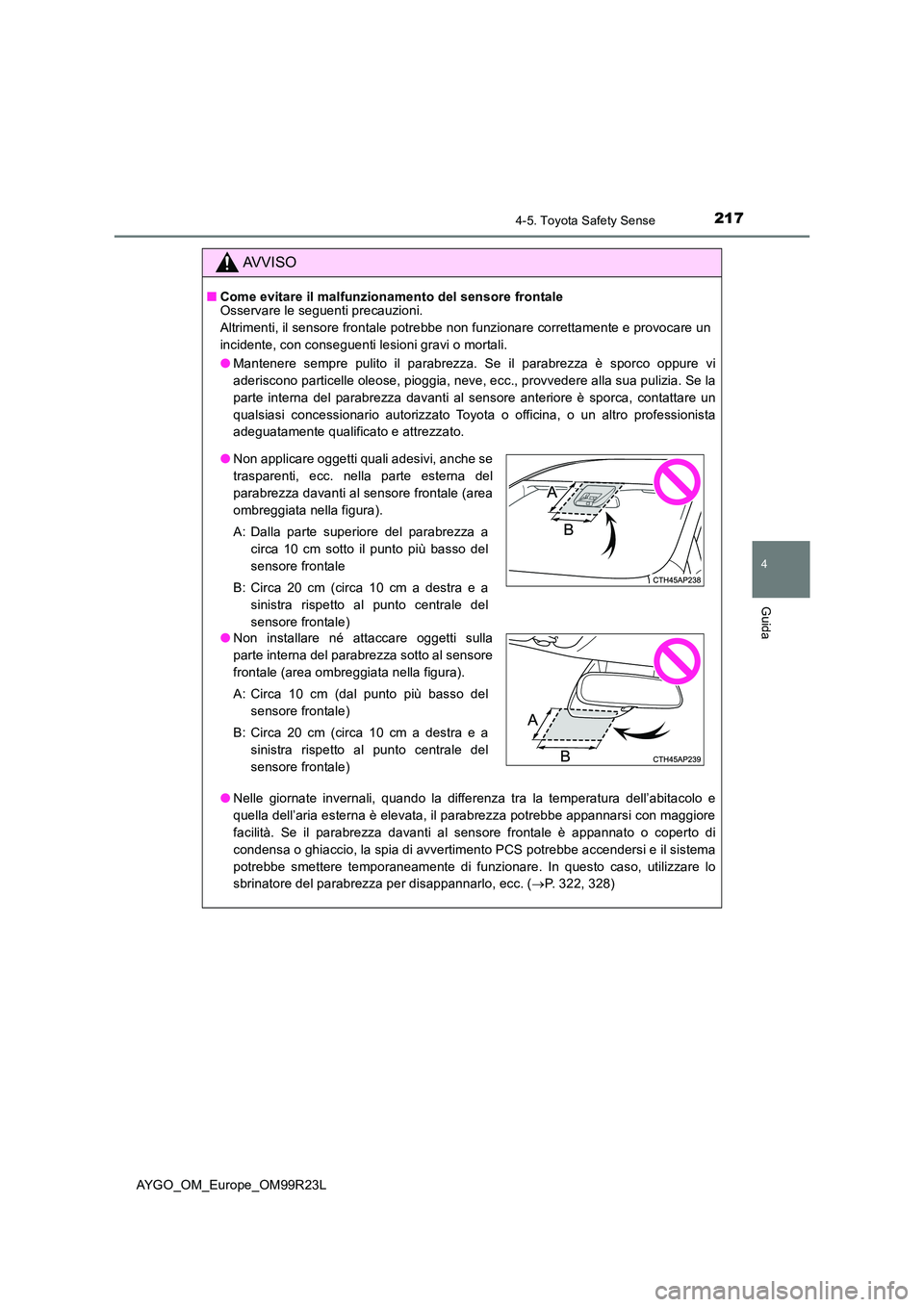

2174-5. Toyota Safety Sense
4
Guida
AYGO_OM_Europe_OM99R23L
AVVISO
■Come evitare il malfunzionamento del sensore frontale Osservare le seguenti precauzioni.
Altrimenti, il sensore frontale potrebbe non funzionare correttamente e provocare un
incidente, con conseguenti lesioni gravi o mortali.
● Mantenere sempre pulito il parabrezza. Se il parabrezza è sporco oppure vi
aderiscono particelle oleose, pioggia, neve, ecc., provvedere alla sua pulizia. Se la
parte interna del parabrezza davanti al sensore anteriore è sporca, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Nelle giornate invernali, quando la differenza tra la temperatura dell’abitacolo e
quella dell’aria esterna è elevata, il parabrezza potrebbe appannarsi con maggiore
facilità. Se il parabrezza davanti al sensore frontale è appannato o coperto di
condensa o ghiaccio, la spia di avvertimento PCS potrebbe accendersi e il sistema
potrebbe smettere temporaneamente di funzionare. In questo caso, utilizzare lo
sbrinatore del parabrezza per disappannarlo, ecc. ( P. 322, 328)
●Non applicare oggetti quali adesivi, anche se
trasparenti, ecc. nella parte esterna del
parabrezza davanti al sensore frontale (area
ombreggiata nella figura).
A: Dalla parte superiore del parabrezza a
circa 10 cm sotto il punto più basso del
sensore frontale
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore frontale)
● Non installare né attaccare oggetti sulla
parte interna del parabrezza sotto al sensore
frontale (area ombreggiata nella figura).
A: Circa 10 cm (dal punto più basso del
sensore frontale)
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore frontale)

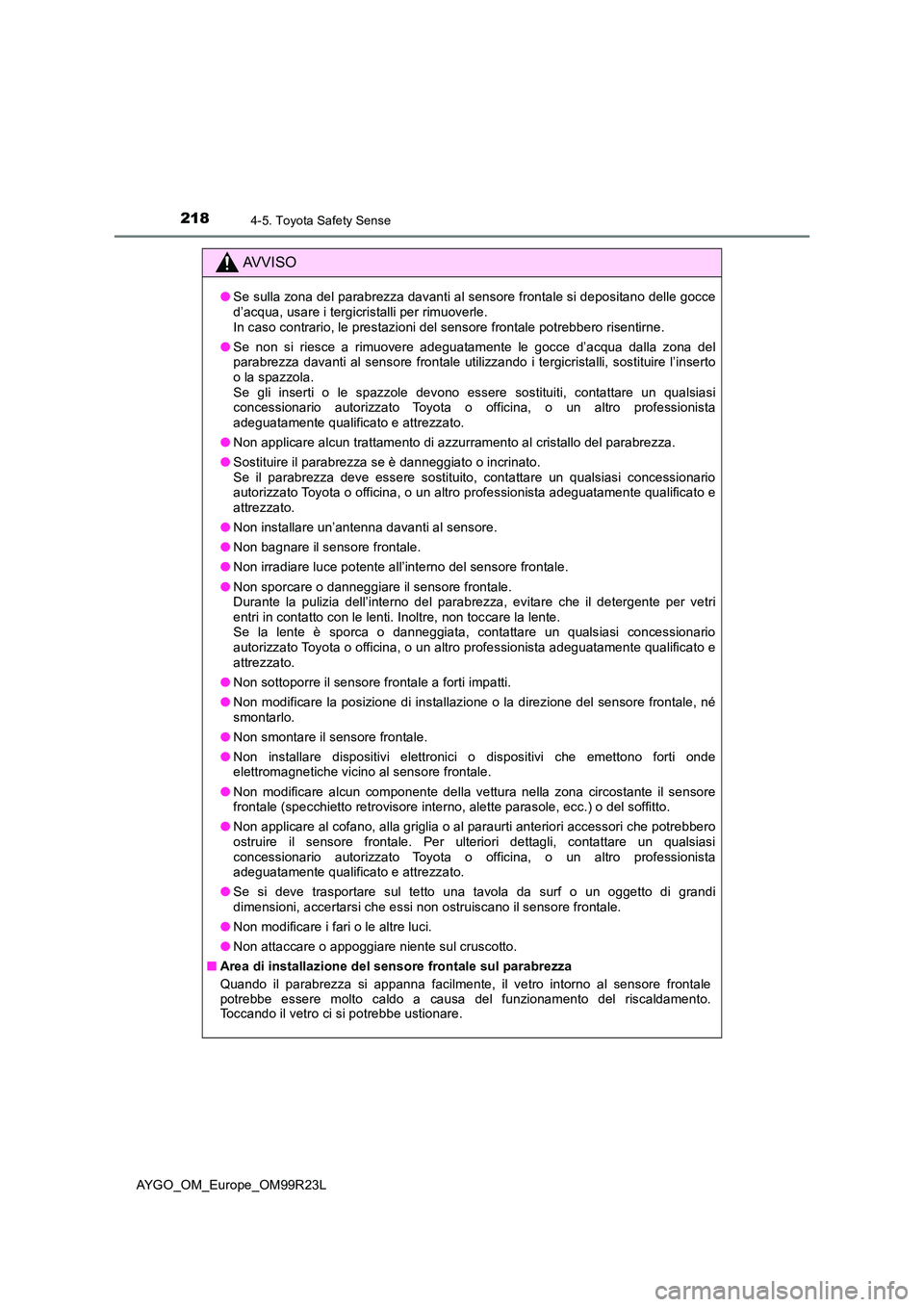

2184-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R23L
AVVISO
●Se sulla zona del parabrezza davanti al sensore frontale si depositano delle gocce d’acqua, usare i tergicristalli per rimuoverle. In caso contrario, le prestazioni del sensore frontale potrebbero risentirne.
● Se non si riesce a rimuovere adeguatamente le gocce d’acqua dalla zona del parabrezza davanti al sensore frontale utilizzando i tergicristalli, sostituire l’insertoo la spazzola. Se gli inserti o le spazzole devono essere sostituiti, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionistaadeguatamente qualificato e attrezzato.
● Non applicare alcun trattamento di azzurramento al cristallo del parabrezza.
● Sostituire il parabrezza se è danneggiato o incrinato. Se il parabrezza deve essere sostituito, contattare un qualsiasi concessionarioautorizzato Toyota o officina, o un altro professionista adeguatamente qualificato eattrezzato.
● Non installare un’antenna davanti al sensore.
● Non bagnare il sensore frontale.
● Non irradiare luce potente all’interno del sensore frontale.
● Non sporcare o danneggiare il sensore frontale. Durante la pulizia dell’interno del parabrezza, evitare che il detergente per vetrientri in contatto con le lenti. Inoltre, non toccare la lente. Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non sottoporre il sensore frontale a forti impatti.
● Non modificare la posizione di installazione o la direzione del sensore frontale, né smontarlo.
● Non smontare il sensore frontale.
● Non installare dispositivi elettronici o dispositivi che emettono forti onde elettromagnetiche vicino al sensore frontale.
● Non modificare alcun componente della vettura nella zona circostante il sensore frontale (specchietto retrovisore interno, alette parasole, ecc.) o del soffitto.
● Non applicare al cofano, alla griglia o al paraurti anteriori accessori che potrebbero ostruire il sensore frontale. Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Se si deve trasportare sul tetto una tavola da surf o un oggetto di grandi dimensioni, accertarsi che essi non ostruiscano il sensore frontale.
● Non modificare i fari o le altre luci.
● Non attaccare o appoggiare niente sul cruscotto.
■ Area di installazione del sensore frontale sul parabrezza
Quando il parabrezza si appanna facilmente, il vetro intorno al sensore frontale potrebbe essere molto caldo a causa del funzionamento del riscaldamento.Toccando il vetro ci si potrebbe ustionare.

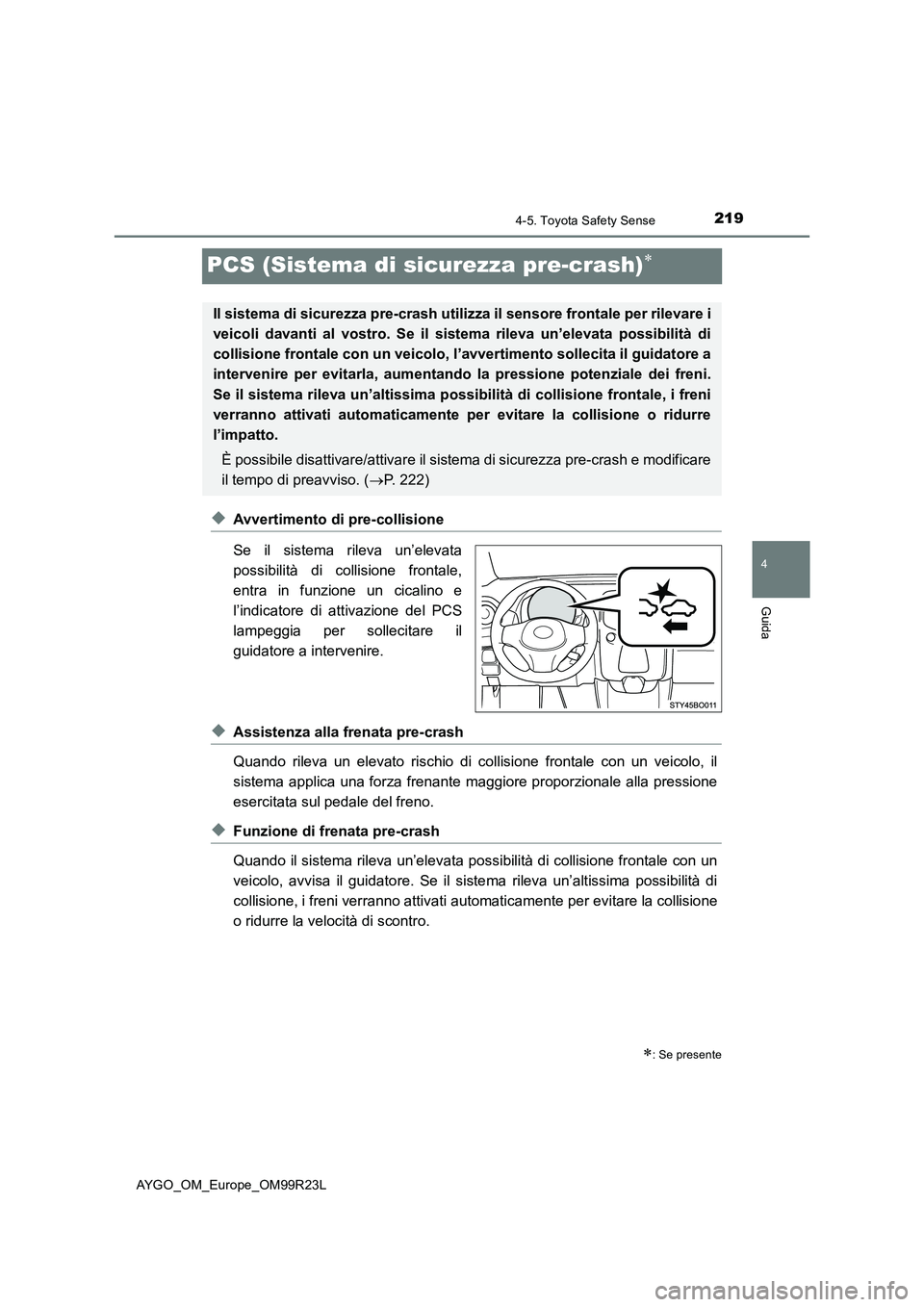

219
4
4-5. Toyota Safety Sense
Guida
AYGO_OM_Europe_OM99R23L
PCS (Sistema di sicurezza pre-crash)
◆Avvertimento di pre-collisione
Se il sistema rileva un’elevata
possibilità di collisione frontale,
entra in funzione un cicalino e
l’indicatore di attivazione del PCS
lampeggia per sollecitare il
guidatore a intervenire.
◆Assistenza alla frenata pre-crash
Quando rileva un elevato rischio di collisione frontale con un veicolo, il
sistema applica una forza frenante maggiore proporzionale alla pressione
esercitata sul pedale del freno.
◆Funzione di frenata pre-crash
Quando il sistema rileva un’elevata possibilità di collisione frontale con un
veicolo, avvisa il guidatore. Se il si stema rileva un’altissima possibilità di
collisione, i freni verranno attivati automaticamente per evitare la collisione
o ridurre la velocità di scontro.
: Se presente
Il sistema di sicurezza pre-crash utilizza il sensore frontale per rilevare i
veicoli davanti al vostro. Se il si stema rileva un’elevata possibilità di
collisione frontale con un veicolo, l’ avvertimento sollecita il guidatore a
intervenire per evitarla, aumentando la pressione potenziale dei freni.
Se il sistema rileva un’altissima possibilità di collisione frontale, i freni
verranno attivati automaticamente per evitare la collisione o ridurre
l’impatto.
È possibile disattivare/attivare il sistema di sicurezza pre-crash e modificare
il tempo di preavviso. ( P. 222)

2204-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R23L
AVVISO
■Limitazioni del sistema di sicurezza pre-crash ● Il guidatore rimane sempre unico responsabile di una guida sicura. Guidare
sempre nel rispetto delle regole per la sicurezza, prestando attenzione a quanto
avviene sulla strada.
Non utilizzare mai il sistema di sicurezza pre-crash al posto di una normale frenata.
Il sistema non previene in alcun modo le collisioni né riduce i danni o le ferite
causati da una collisione. Non fare eccessivo affidamento sul sistema. La mancata
osservanza potrebbe causare incidenti con conseguenti lesioni gravi o mortali.
● Nonostante il sistema sia progettato per aiutare a evitare e ridurre l’impatto di una
collisione, la sua efficacia può variare in base a diverse condizioni, di conseguenza
il sistema non può garantire sempre lo stesso livello di prestazioni.
Leggere con attenzione le seguenti condizioni. Non fare eccessivo affidamento sul
sistema e guidare sempre con prudenza.
• Condizioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di
collisione: P. 2 2 4
• Condizioni in cui il sistema potrebbe non funzionare correttamente: P. 228
● Non tentare di mettere alla prova il funzionamento del sistema di sicurezza pre-
crash poiché il sistema potrebbe non funzionare correttamente, con il rischio di
causare un incidente.
■ Funzione di frenata pre-crash ● La funzione di frenata pre-crash potrebbe non attivarsi qualora il guidatore dovesse
eseguire certe operazioni. Se il pedale dell’acceleratore viene premuto con troppa
decisione, o se viene azionato il volante, il sistema potrebbe stabilire che il
guidatore sta intervenendo per evitare una collisione e potrebbe impedire
l’attivazione della funzione di frenata pre-crash.
● In certe situazioni, mentre la funzione di frenata pre-crash è in funzione, se il
pedale dell’acceleratore viene premuto con troppa decisione, o se viene azionato il
volante, l’attivazione della funzione potrebbe essere annullata e il sistema stabilirà
che il guidatore sta intervenendo per evitare una collisione.
● Durante la funzione di frenata pre-crash viene applicata una notevole forza
frenante. Inoltre, poiché la funzione di frenata pre-crash si disattiva dopo che la
vettura è stata arrestata per circa 2 secondi, se essa viene arrestata con
l’attivazione della funzione stessa, il guidatore dovrebbe premere il pedale del
freno quanto basta.
● Se si sta premendo il pedale del freno, il sistema potrebbe stabilire che il guidatore
sta intervenendo per evitare una collisione e ritardare l’attivazione della funzione di
frenata pre-crash.
