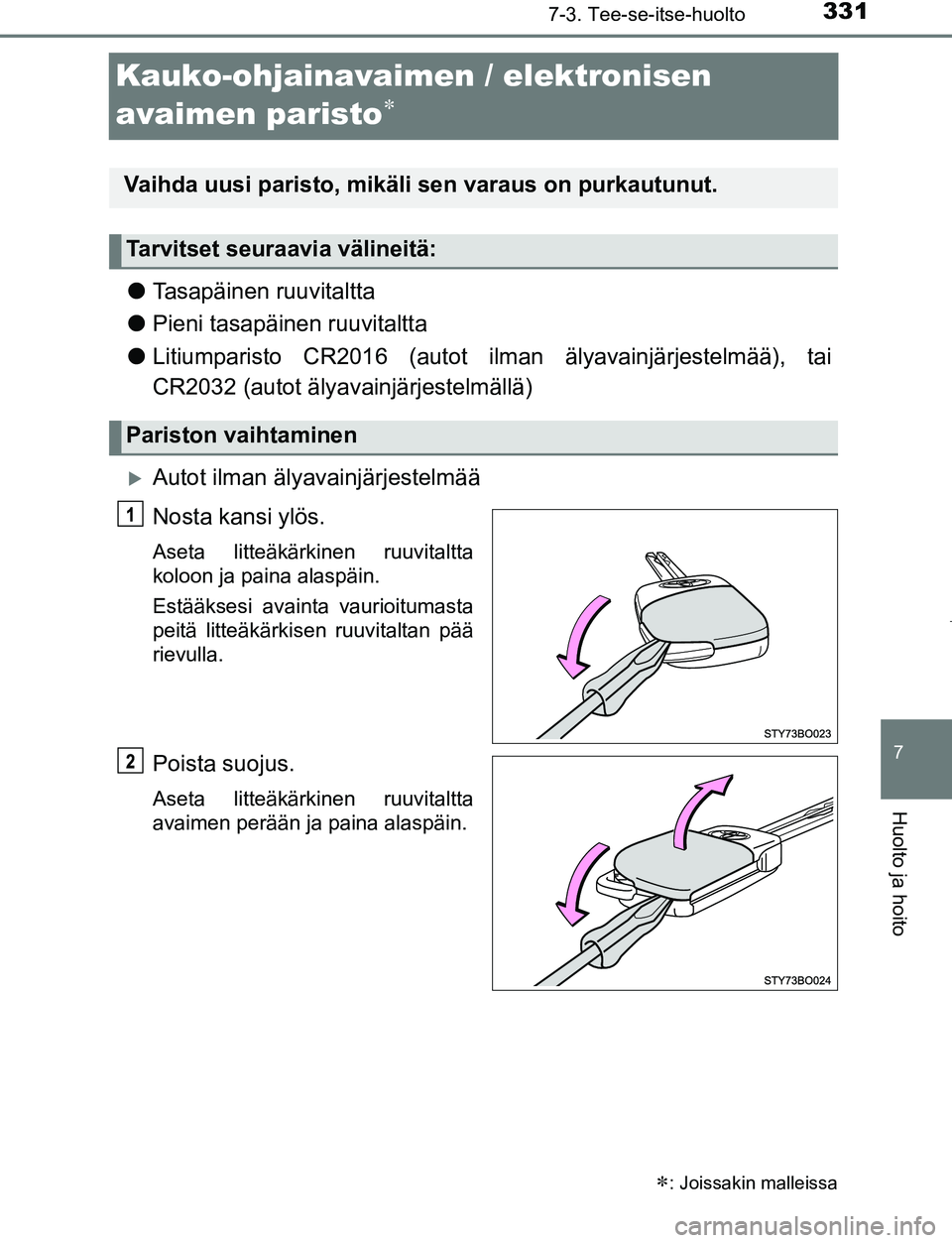

TOYOTA AYGO 2019 Omistajan Käsikirja (in Finnish)

3317-3. Tee-se-itse-huolto
7
Huolto ja hoito
AYGO_OM_Europe_OM99R19FI
Kauko-ohjainavaimen / elektronisen
avaimen paristo

l Tasapäinen ruuvitaltta
l Pieni tasapäinen ruuvitaltta
l Litiumparisto CR2016 (autot ilman älyavainjärjestelmää), tai
CR2032 (autot älyavainjärjestelmällä)
Autot ilman älyavainjärjestelmää
Nosta kansi ylös.
Aseta litteäkärkinen ruuvitaltta
koloon ja paina alaspäin.
Estääksesi avainta vaurioitumasta
peitä litteäkärkisen ruuvitaltan pää
rievulla.
Poista suojus.
Aseta litteäkärkinen ruuvitaltta
avaimen perään ja paina alaspäin.
: Joissakin malleissa
Vaihda uusi paristo, mikäli sen varaus on purkautunut.
Tarvitset seuraavia välineitä:
Pariston vaihtaminen
OM99R19FI.book Page 331 Friday, April 20, 2018 9:18 AM

3327-3. Tee-se-itse-huolto
AYGO_OM_Europe_OM99R19FI
Poista tyhjentynyt paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
Älyavainjärjestelmällä varustetut autot
Poista suojus.
Estääksesi avainta vaurioitumasta
peitä litteäkärkisen ruuvitaltan pää
teipillä.
Poista pariston suojus.
Vedä nupista poistaaksesi pariston
suojuksen.
Poista tyhjentynyt paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
Nuppi
OM99R19FI.book Page 332 Friday, April 20, 2018 9:18 AM

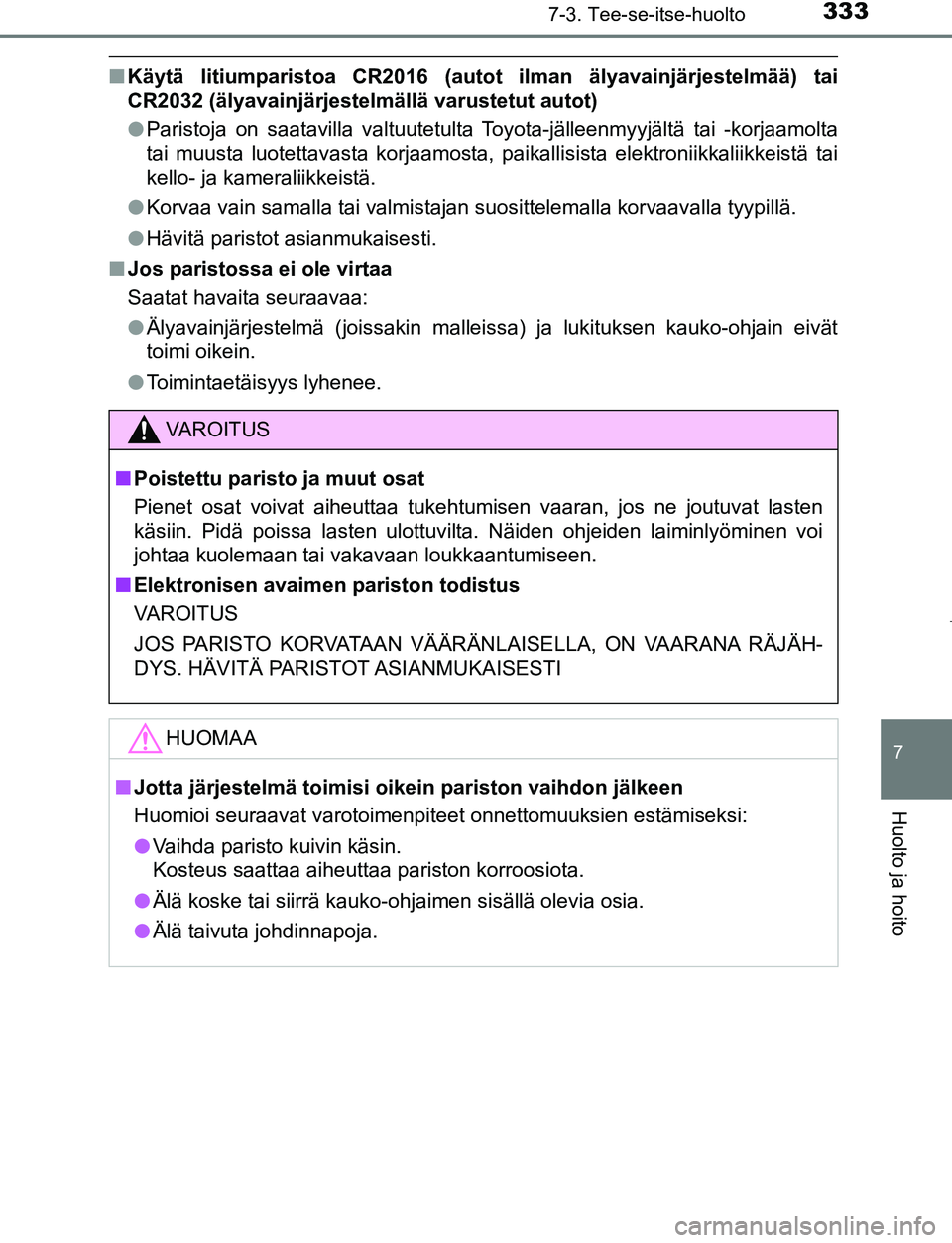

3337-3. Tee-se-itse-huolto
7
Huolto ja hoito
AYGO_OM_Europe_OM99R19FI
nKäytä litiumparistoa CR2016 (autot ilman älyavainjärjestelmää) tai
CR2032 (älyavainjärjestelmällä varustetut autot)
lParistoja on saatavilla valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta
tai muusta luotettavasta korjaamosta, paikallisista elektroniikkaliikkeistä tai
kello- ja kameraliikkeistä.
l Korvaa vain samalla tai valmistajan suosittelemalla korvaavalla tyypillä.
l Hävitä paristot asianmukaisesti.
n Jos paristossa ei ole virtaa
Saatat havaita seuraavaa:
lÄlyavainjärjestelmä (joissakin mallei ssa) ja lukituksen kauko-ohjain eivät
toimi oikein.
l Toimintaetäisyys lyhenee.
VAROITUS
nPoistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Elektronisen avaimen pariston todistus
VAROITUS
JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA, ON VAARANA RÄJÄH-
DYS. HÄVITÄ PARISTOT ASIANMUKAISESTI
HUOMAA
nJotta järjestelmä toimisi oi kein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
OM99R19FI.book Page 333 Friday, April 20, 2018 9:18 AM

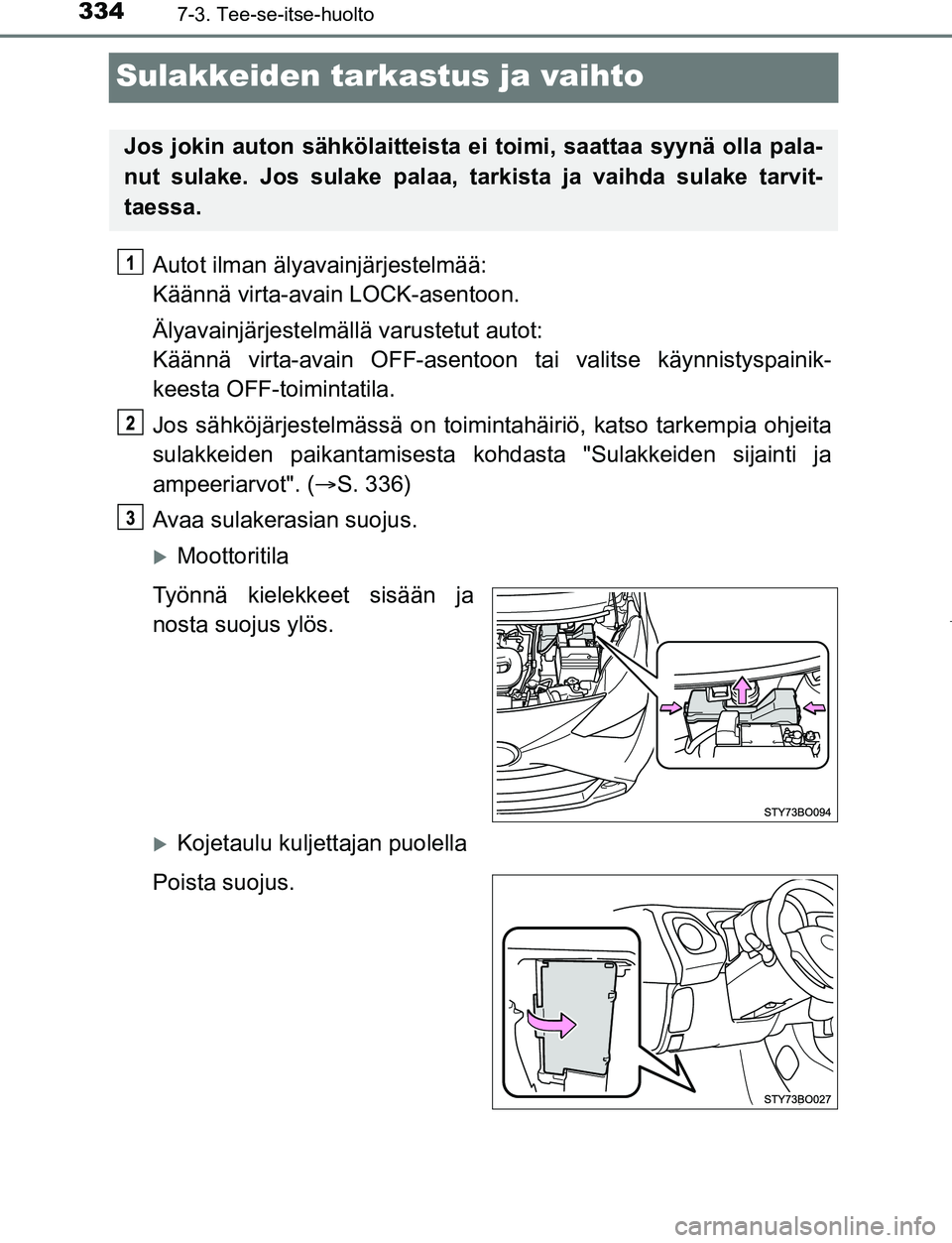

3347-3. Tee-se-itse-huolto
AYGO_OM_Europe_OM99R19FI
Sulakkeiden tarkastus ja vaihto
Autot ilman älyavainjärjestelmää:
Käännä virta-avain LOCK-asentoon.
Älyavainjärjestelmällä varustetut autot:
Käännä virta-avain OFF-asentoon tai valitse käynnistyspainik-
keesta OFF-toimintatila.
Jos sähköjärjestelmässä on toimintahäiriö, katso tarkempia ohjeita
sulakkeiden paikantamisesta kohdasta "Sulakkeiden sijainti ja
ampeeriarvot". (S. 336)
Avaa sulakerasian suojus.
Moottoritila
Työnnä kielekkeet sisään ja
nosta suojus ylös.
Kojetaulu kuljettajan puolella
Poista suojus.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvit-
taessa.
OM99R19FI.book Page 334 Friday, April 20, 2018 9:18 AM

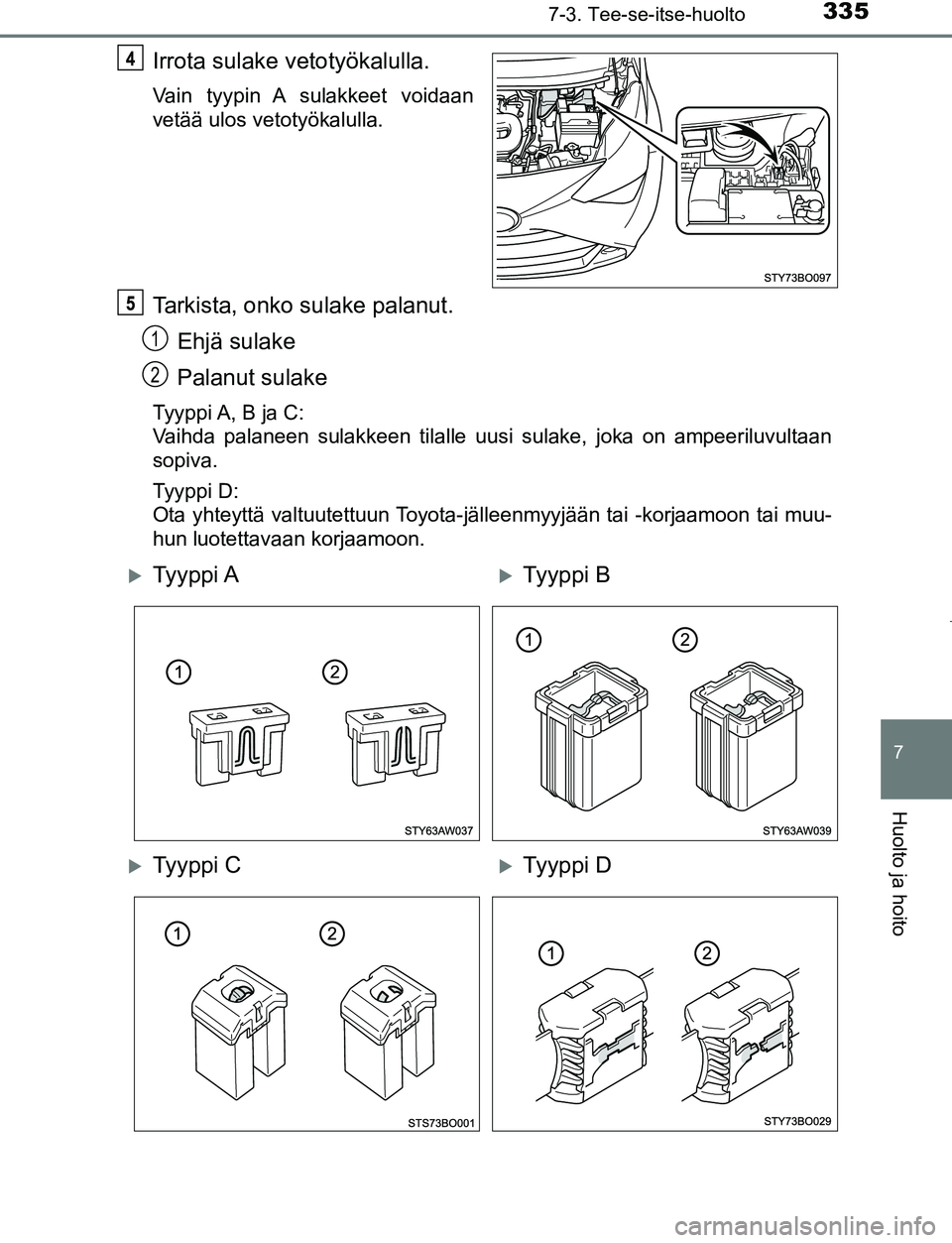

3357-3. Tee-se-itse-huolto
7
Huolto ja hoito
AYGO_OM_Europe_OM99R19FI
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyyppi A, B ja C:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva.
Tyyppi D:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
OM99R19FI.book Page 335 Friday, April 20, 2018 9:18 AM

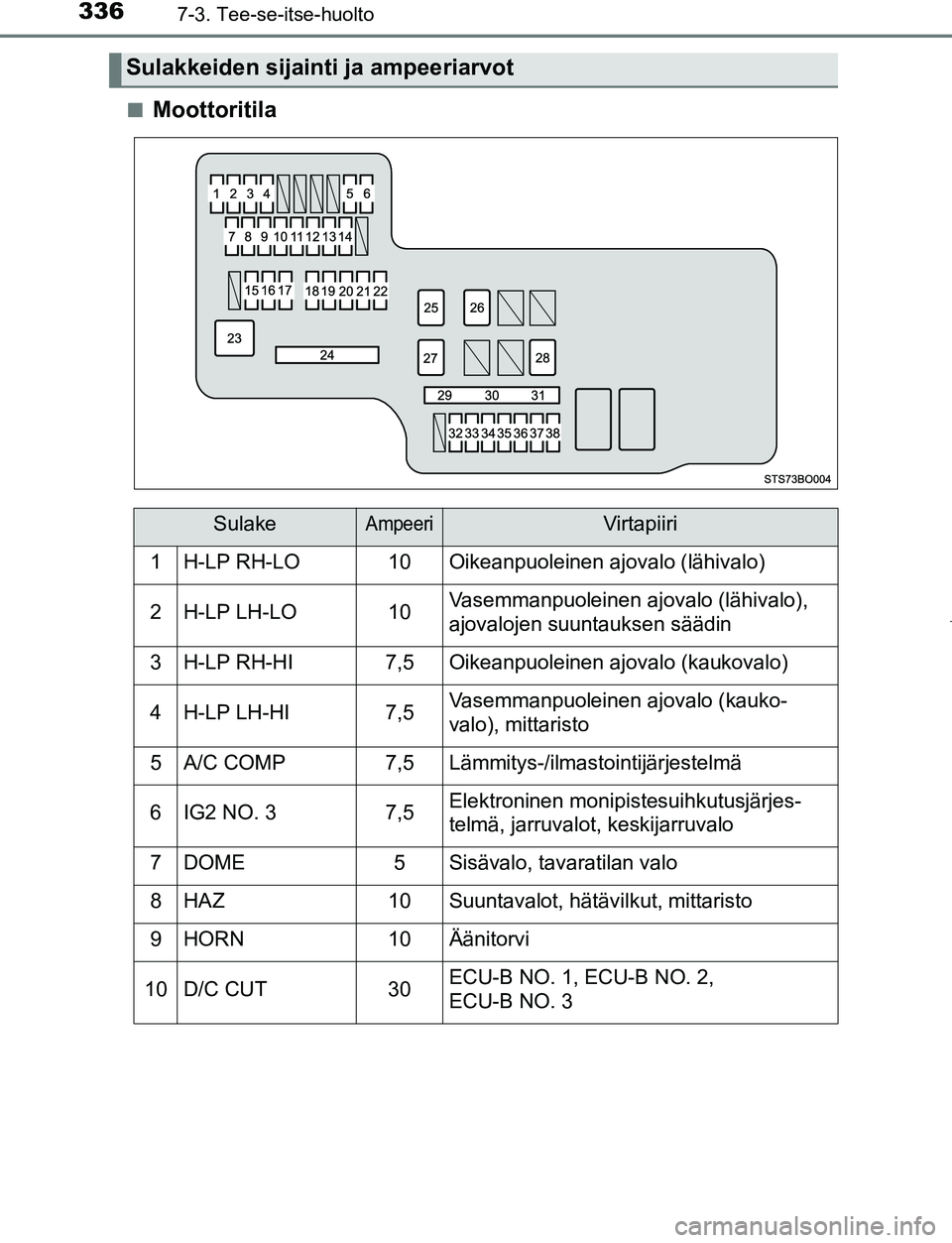

3367-3. Tee-se-itse-huolto
AYGO_OM_Europe_OM99R19FIn
Moottoritila
Sulakkeiden sijainti ja ampeeriarvot
SulakeAmpeeriVirtapiiri
1H-LP RH-LO10Oikeanpuoleinen ajovalo (lähivalo)
2H-LP LH-LO10Vasemmanpuoleinen ajovalo (lähivalo),
ajovalojen suuntauksen säädin
3H-LP RH-HI7,5Oikeanpuoleinen ajovalo (kaukovalo)
4H-LP LH-HI7,5Vasemmanpuoleinen ajovalo (kauko-
valo), mittaristo
5A/C COMP7,5Lämmitys-/ilmastointijärjestelmä
6IG2 NO. 37,5Elektroninen monipistesuihkutusjärjes-
telmä, jarruvalot, keskijarruvalo
7DOME5Sisävalo, tavaratilan valo
8HAZ10Suuntavalot, hätävilkut, mittaristo
9HORN10Äänitorvi
10D/C CUT30ECU-B NO. 1, ECU-B NO. 2,
ECU-B NO. 3
OM99R19FI.book Page 336 Friday, April 20, 2018 9:18 AM

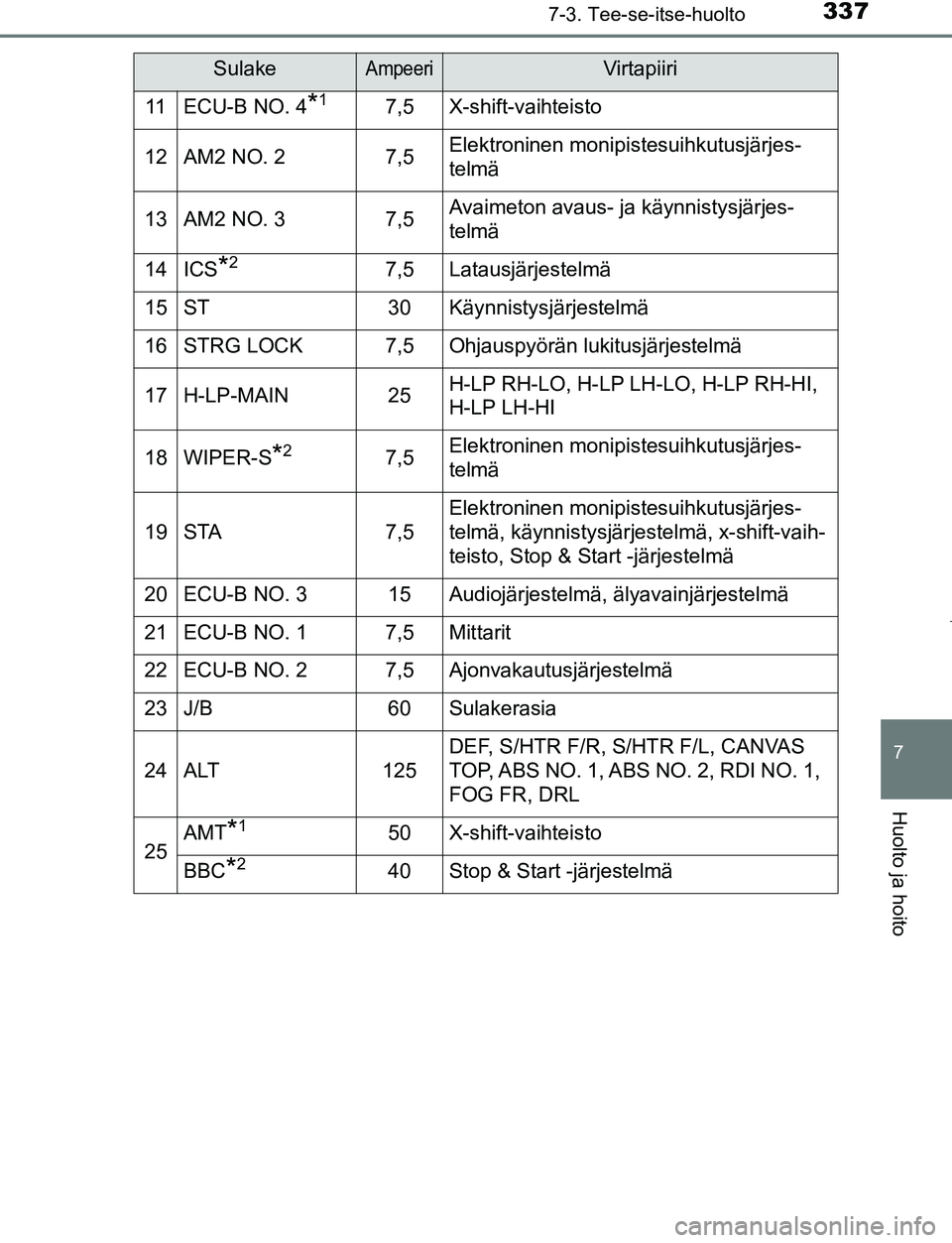

3377-3. Tee-se-itse-huolto
7
Huolto ja hoito
AYGO_OM_Europe_OM99R19FI
11ECU-B NO. 4*17,5X-shift-vaihteisto
12AM2 NO. 27,5Elektroninen monipistesuihkutusjärjes-
telmä
13AM2 NO. 37,5Avaimeton avaus- ja käynnistysjärjes-
telmä
14ICS*27,5Latausjärjestelmä
15ST30Käynnistysjärjestelmä
16STRG LOCK7,5Ohjauspyörän lukitusjärjestelmä
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
18WIPER-S*27,5Elektroninen monipistesuihkutusjärjes-
telmä
19STA7,5
Elektroninen monipistesuihkutusjärjes-
telmä, käynnistysjärjestelmä, x-shift-vaih-
teisto, Stop & Start -järjestelmä
20ECU-B NO. 315Audiojärjestelmä, älyavainjärjestelmä
21ECU-B NO. 17,5Mittarit
22ECU-B NO. 27,5Ajonvakautusjärjestelmä
23J/B60Sulakerasia
24ALT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO. 1, ABS NO. 2, RDI NO. 1,
FOG FR, DRL
25AMT*150X-shift-vaihteisto
BBC*240Stop & Start -järjestelmä
SulakeAmpeeriVirtapiiri
OM99R19FI.book Page 337 Friday, April 20, 2018 9:18 AM

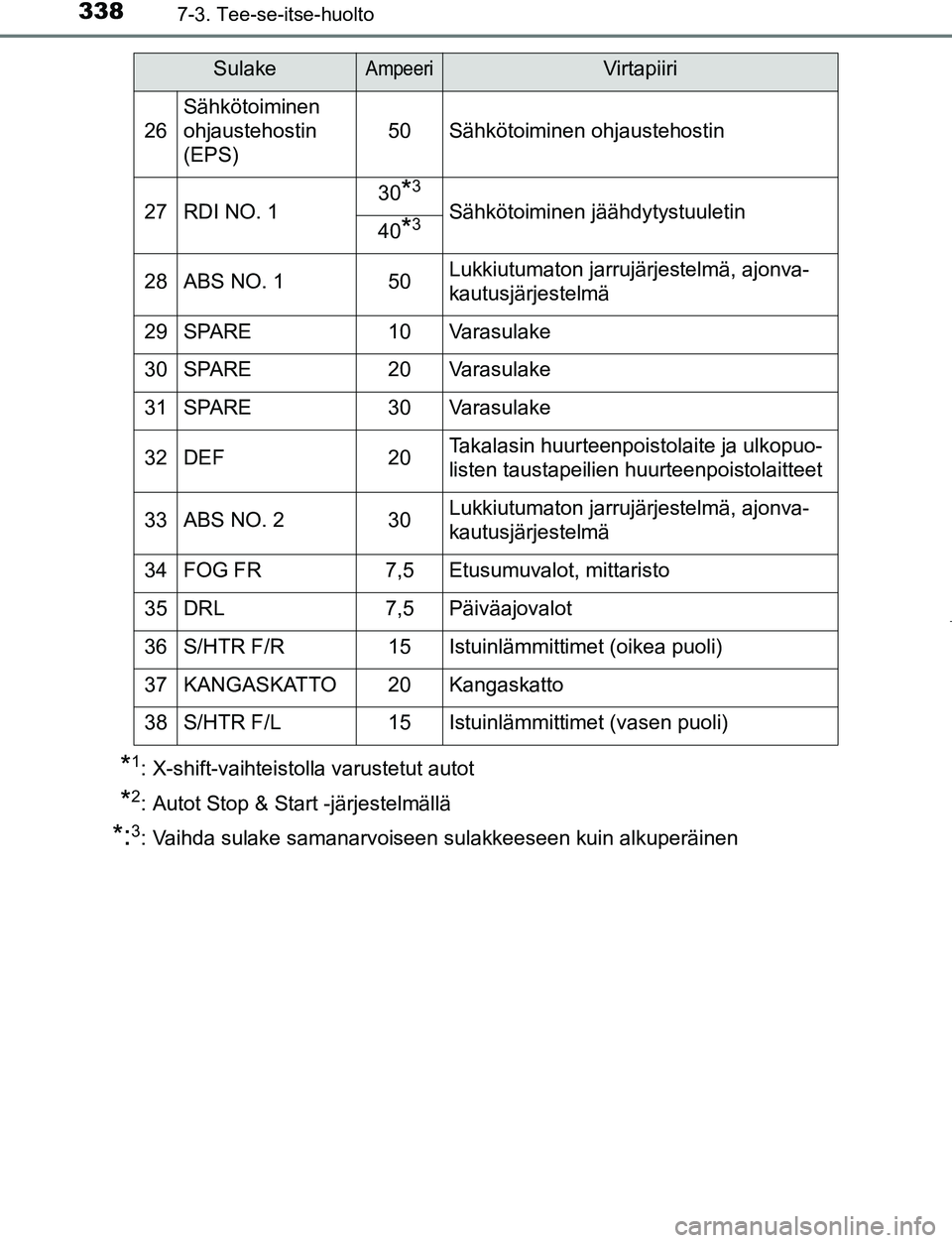

3387-3. Tee-se-itse-huolto
AYGO_OM_Europe_OM99R19FI
*1: X-shift-vaihteistolla varustetut autot
*2: Autot Stop & Start -järjestelmällä
*:3: Vaihda sulake samanarvoiseen sulakkeeseen kuin alkuperäinen
26
Sähkötoiminen
ohjaustehostin
(EPS)
50Sähkötoiminen ohjaustehostin
27RDI NO. 130*3
Sähkötoiminen jäähdytystuuletin40*3
28ABS NO. 150Lukkiutumaton jarrujärjestelmä, ajonva-
kautusjärjestelmä
29SPARE10Va r a s u l a k e
30SPARE20Va r a s u l a k e
31SPARE30Va r a s u l a k e
32DEF20Takalasin huurteenpoistolaite ja ulkopuo-
listen taustapeilien huurteenpoistolaitteet
33ABS NO. 230Lukkiutumaton jarrujärjestelmä, ajonva-
kautusjärjestelmä
34FOG FR7,5Etusumuvalot, mittaristo
35DRL7,5Päiväajovalot
36S/HTR F/R15Istuinlämmittimet (oikea puoli)
37KANGASKATTO20Kangaskatto
38S/HTR F/L15Istuinlämmittimet (vasen puoli)
SulakeAmpeeriVirtapiiri
OM99R19FI.book Page 338 Friday, April 20, 2018 9:18 AM

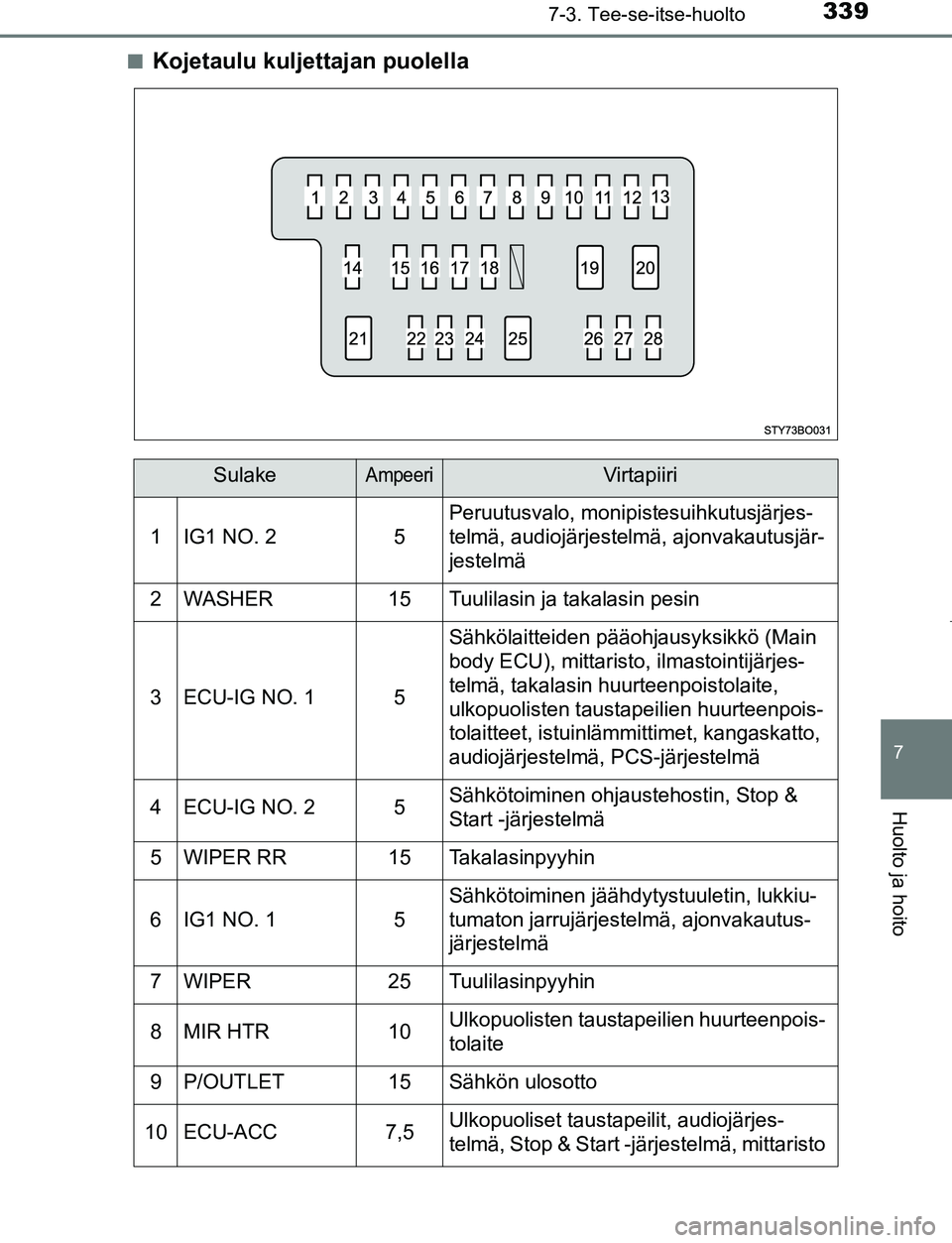

3397-3. Tee-se-itse-huolto
7
Huolto ja hoito
AYGO_OM_Europe_OM99R19FIn
Kojetaulu kuljettajan puolella
SulakeAmpeeriVirtapiiri
1IG1 NO. 25
Peruutusvalo, monipistesuihkutusjärjes-
telmä, audiojärjestelmä, ajonvakautusjär-
jestelmä
2WASHER15Tuulilasin ja takalasin pesin
3ECU-IG NO. 15
Sähkölaitteiden pääohjausyksikkö (Main
body ECU), mittaristo, ilmastointijärjes-
telmä, takalasin huurteenpoistolaite,
ulkopuolisten taustapeilien huurteenpois-
tolaitteet, istuinlämmittimet, kangaskatto,
audiojärjestelmä, PCS-järjestelmä
4ECU-IG NO. 25Sähkötoiminen ohjaustehostin, Stop &
Start -järjestelmä
5WIPER RR15Takalasinpyyhin
6IG1 NO. 15
Sähkötoiminen jäähdytystuuletin, lukkiu-
tumaton jarrujärjestelmä, ajonvakautus-
järjestelmä
7WIPER25Tuulilasinpyyhin
8MIR HTR10Ulkopuolisten taustapeilien huurteenpois-
tolaite
9P/OUTLET15Sähkön ulosotto
10ECU-ACC7,5Ulkopuoliset taustapeilit, audiojärjes-
telmä, Stop & Start -järjestelmä, mittaristo
OM99R19FI.book Page 339 Friday, April 20, 2018 9:18 AM

3407-3. Tee-se-itse-huolto
AYGO_OM_Europe_OM99R19FI
11IG2 NO. 25
Ohjauspyörän lukitusjärjestelmä, elektro-
ninen monipistesuihkutusjärjestelmä, x-
shift-vaihteisto
12A/BAG7,5SRS-turvatyynyjärjestelmä
13METER5Mittaristo, Stop & Start -järjestelmä
14IG2 NO. 115Elektroninen monipistesuihkutusjärjes-
telmä, jarruvalot
15EFI NO. 17,5Elektroninen monipistesuihkutusjärjes-
telmä, Stop & Start -järjestelmä
16OBD7,5OBD-diagnosointijärjestelmä
17STOP10
Jarruvalot, keskijarruvalo, monipistesuih-
kutusjärjestelmä, lukkiutumaton jarrujär-
jestelmä, ajonvakautusjärjestelmä, x-
shift-vaihteisto, älyavainjärjestelmä
18TA I L10
Seisontavalot, rekisterikilven valot,
takasumuvalo, etusumuvalot, takavalot,
katkaisinten valaistus, monipistesuihku-
tusjärjestelmä, mittaristo, audiojärjes-
telmä
19HTR40Lämmitys-/ilmastointijärjestelmä
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO. 130EFI NO. 2, EFI-MAIN, D/L
22EFI NO. 27,5Elektroninen monipistesuihkutusjärjes-
telmä
23EFI-MAIN20EFI NO. 1, monipistesuihkutusjärjes-
telmä, polttoainepumppu
24D/L25Sähkölaitteiden pääohjausyksikkö (Main
body ECU), keskuslukitusjärjestelmä
25P/W30Sähkötoimiset ikkunat
SulakeAmpeeriVirtapiiri
OM99R19FI.book Page 340 Friday, April 20, 2018 9:18 AM
