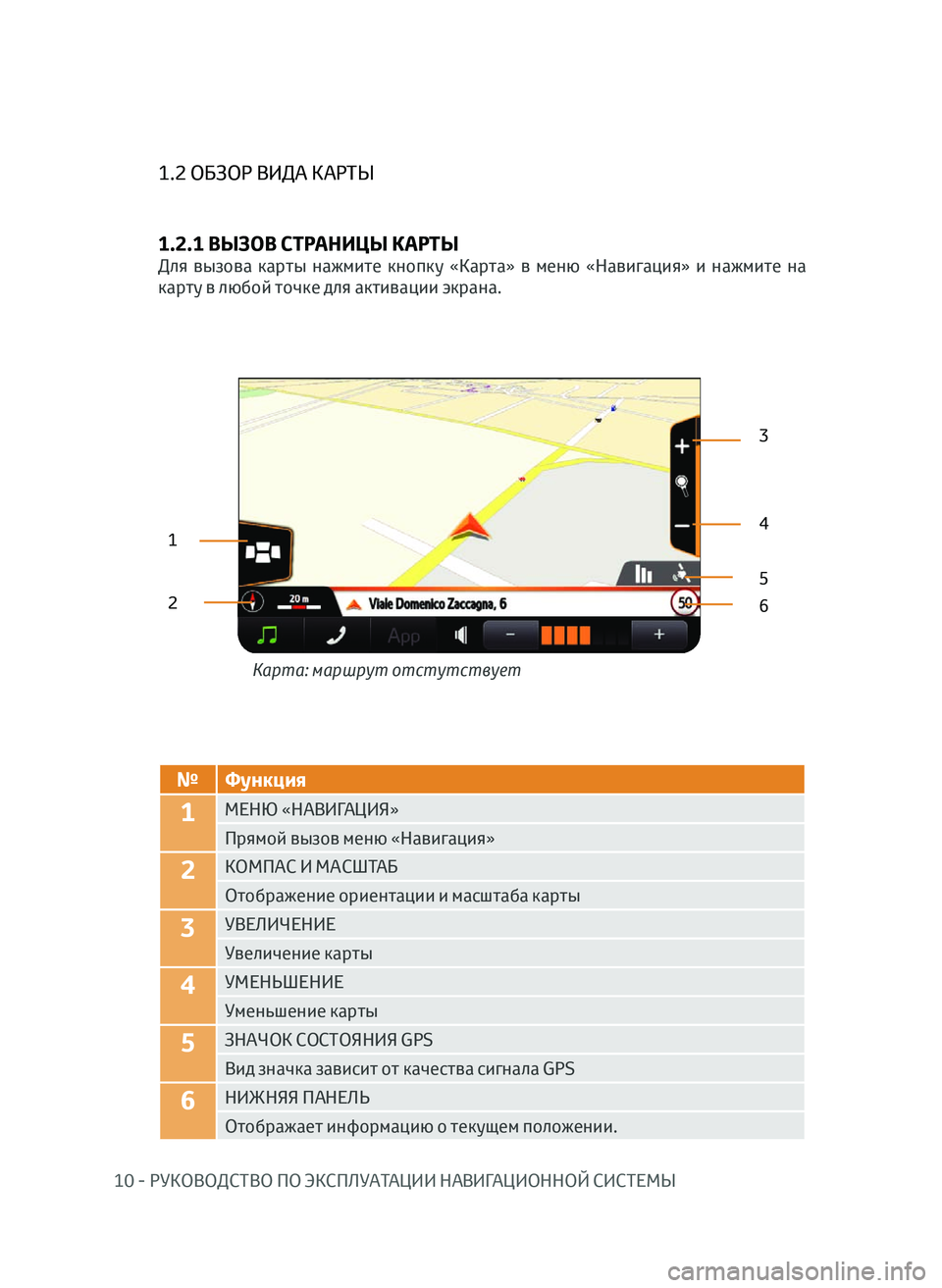

10 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ
1.2 ОБЗОР ВИДА КАРТЫ
1.2.1 ВЫЗОВ СТРАНИЦЫ КАРТЫ
Для вызова карты нажмите кнопку «Карта» в меню «Навигация» и нажмите на
карту в любой точке для активации экрана.
1
23
4
6
5
№ Функция
1МЕНЮ «НАВИГАЦИЯ»
Прямой вызов меню «Навигация»
2КОМПАС И МАСШТАБ
Отображение ориентации и масштаба карты
3УВЕЛИЧЕНИЕ
Увеличение карты
4УМЕНЬШЕНИЕ
Уменьшение карты
5ЗНАЧОК СОСТОЯНИЯ GPS
Вид значка зависит от качества сигнала GPS
6НИЖНЯЯ ПАНЕЛЬ
Отображает информацию о текущем положении.Карта: маршрут отстутствует
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1011/12/14 15:46

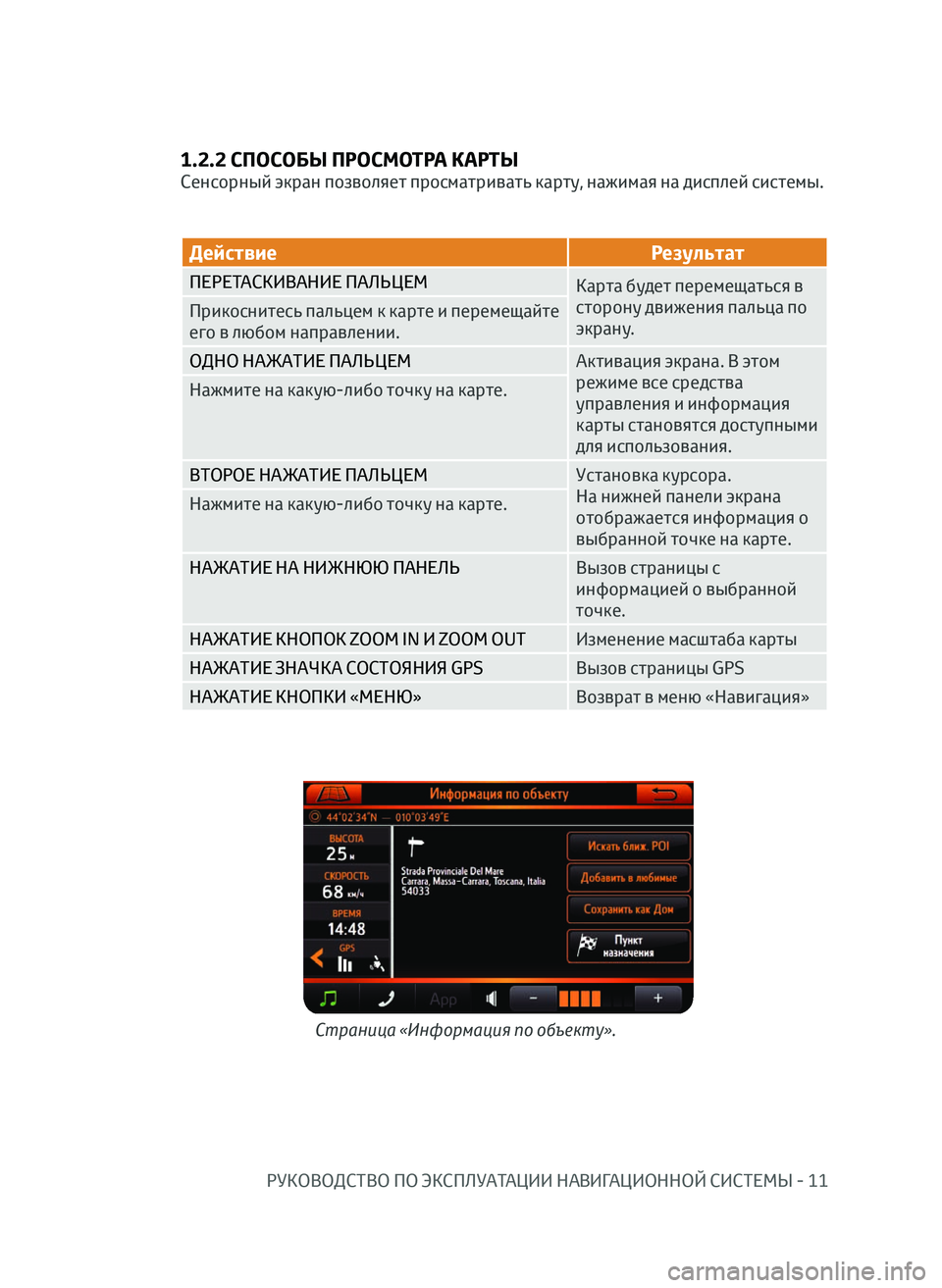

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ - 11
1.2.2 СПОСОБЫ ПРОСМОТРА КАРТЫ
Сенсорный экран позволяет просматривать карту, нажимая на дисплей системы.
ДействиеРезультат
ПЕРЕТАСКИВАНИЕ ПАЛЬЦЕМ
Карта будет перемещаться в
сторону движения пальца по
экрану.
Прикоснитесь пальцем к карте и перемещайте
его в любом направлении.
ОДНО НАЖАТИЕ ПАЛЬЦЕМ
Активация экрана. В этом
режиме все средства
управления и информация
карты становятся доступными
для использования.
Нажмите на какую-либо точку на карте.
ВТОРОЕ НАЖАТИЕ ПАЛЬЦЕМ
Установка курсора.
На нижней панели экрана
отображается информация о
выбранной точке на карте.
Нажмите на какую-либо точку на карте.
НАЖАТИЕ НА НИЖНЮЮ ПАНЕЛЬ
Вызов страницы с
информацией о выбранной
точке.
НАЖАТИЕ КНОПОК ZOOM IN И ZOOM OUT Изменение масштаба карты
НАЖАТИЕ ЗНАЧКА СОСТОЯНИЯ GPS Вызов страницы GPS
НАЖАТИЕ КНОПКИ «МЕНЮ» Возврат в меню «Навигация»
Страница «Информация по объекту».
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1111/12/14 15:46

12 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ

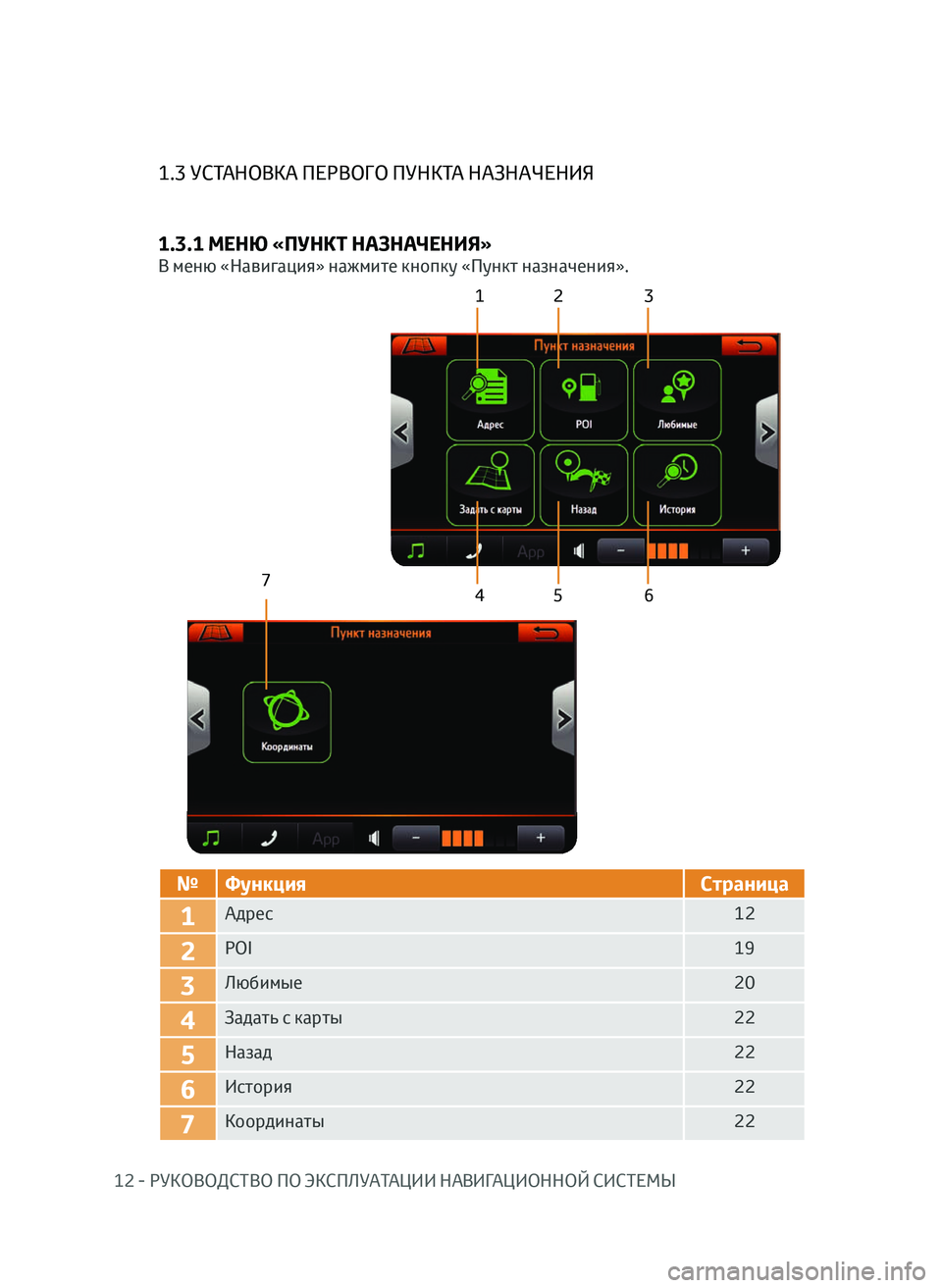

1.3 УСТАНОВКА ПЕРВОГО ПУНКТА НАЗНАЧЕНИЯ
1.3.1 МЕНЮ «ПУНКТ НАЗНАЧЕНИЯ»
В меню «Навигация» нажмите кнопку «Пункт назначения».
12 3
4 5 6
7
№ Функция Страница
1Адрес 12
2POI19
3Любимые20
4Задать с карты22
5Назад22
6История22
7Координаты22
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1211/12/14 15:46

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ - 13
1.3.2 ВВОД АДРЕСА И ЗАПУСК НАВИГАЦИИ
В меню «Навигация» нажмите кнопку «Пункт назначения».1.
Наж
мите кнопку «Адрес».
2.

Наж
мите кнопку «Страна» для
ввода страны.
3.

Ис
пользуя виртуальную клавиа-
туру, введите название и нажмите
кнопку «ОК».
4.

Бу
дет отображен список стран.
5.

Нажат
ием выберите одну из пози-
ций списка.
6.

Пов
торите пункты 2-5 данной
процедуры и введите город, на-
звание улицы и номер дома.
7.

Наж
мите кнопку «ОК».
8.

Во
всплывающем меню нажмите
кнопку «Пункт назначения».
9.

В
диалоговом окне, в котором
отображаются различные вари-
анты маршрутов, выберите один
маршрут и нажмите кнопку «OK».
Будет выполнен расчет маршрута.
Меню «Пункт назначения»
Всплывающее меню «Запуск
навигации» Клавиатура Диалоговое окно ввода адреса
Диалоговое окно выбора маршрута
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1311/12/14 15:46

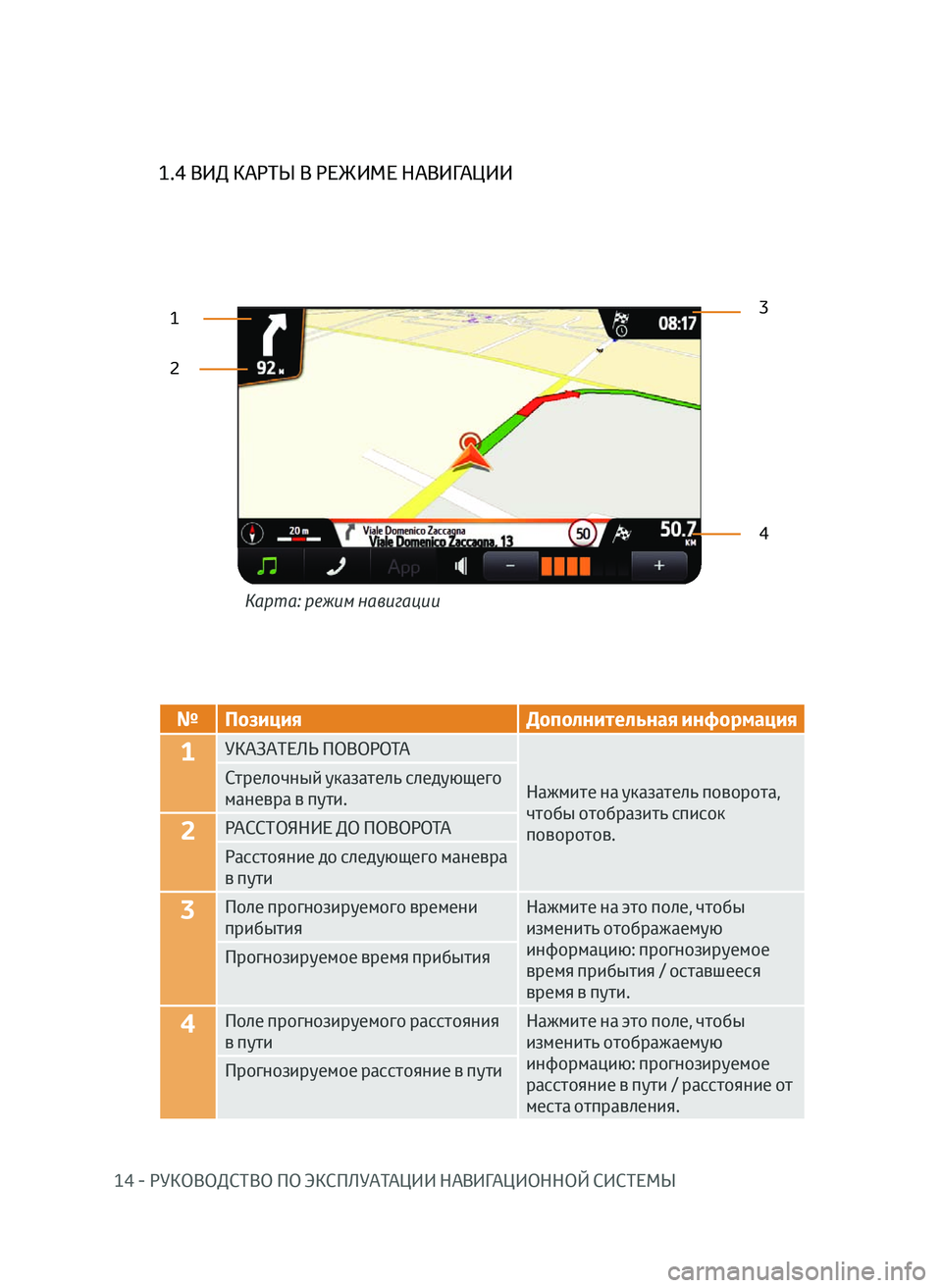

14 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ
1.4 ВИД КАРТЫ В РЕЖИМЕ НАВИГАЦИИ
23
4
Карта: режим навигации
1
№
Позиция Дополнительная информация
1УКАЗАТЕЛЬ ПОВОРОТА
Нажмите на указатель поворота,
чтобы отобразить список
поворотов.
Стрелочный указатель следующего
маневра в пути.
2РАССТОЯНИЕ ДО ПОВОРОТА
Расстояние до следующего маневра
в пути
3Поле прогнозируемого времени
прибытия
Нажмите на это поле, чтобы
изменить отображаемую
информацию: прогнозируемое
время прибытия / оставшееся
время в пути.
Прогнозируемое время прибытия
4Поле прогнозируемого расстояния
в пути
Нажмите на это поле, чтобы
изменить отображаемую
информацию: прогнозируемое
расстояние в пути / расстояние от
места отправления.
Прогнозируемое расстояние в пути
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1411/12/14 15:46

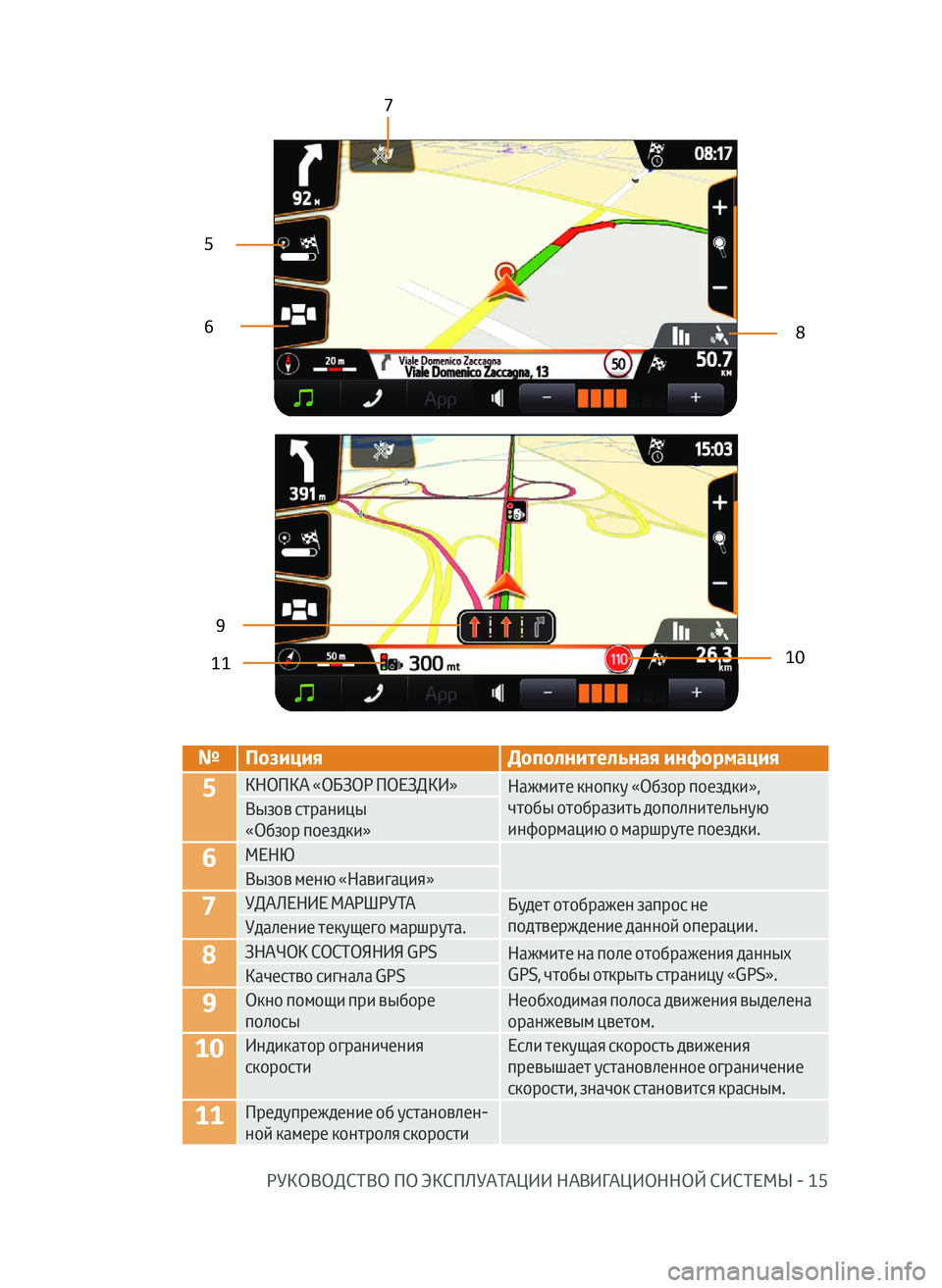

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ - 15
№Позиция Дополнительная информация
5КНОПКА «ОБЗОР ПОЕЗДКИ»
Нажмите кнопку «Обзор поездки»,
чтобы отобразить дополнительную
информацию о маршруте поездки.
Вызов страницы

«Обзор поездки»
6МЕНЮ
Вызов меню «Навигация»
7УДАЛЕНИЕ МАРШРУТА Будет отображен запрос не
подтверждение данной операции.
Удаление текущего маршрута.
8ЗНАЧОК СОСТОЯНИЯ GPS Нажмите на поле отображения данных
GPS, чтобы открыть страницу «GPS».
Качество сигнала GPS
9Окно помощи при выборе
полосы Необходимая полоса движения выделена
оранжевым цветом.
10Индикатор ограничения
скоростиЕсли текущая скорость движения
превышает установленное ограничение
скорости, значок становится красным.
11Предупреждение об установлен-
ной камере контроля скорости
10
9
5
6
7
8
11
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1511/12/14 15:46

16 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1611/12/14 15:46

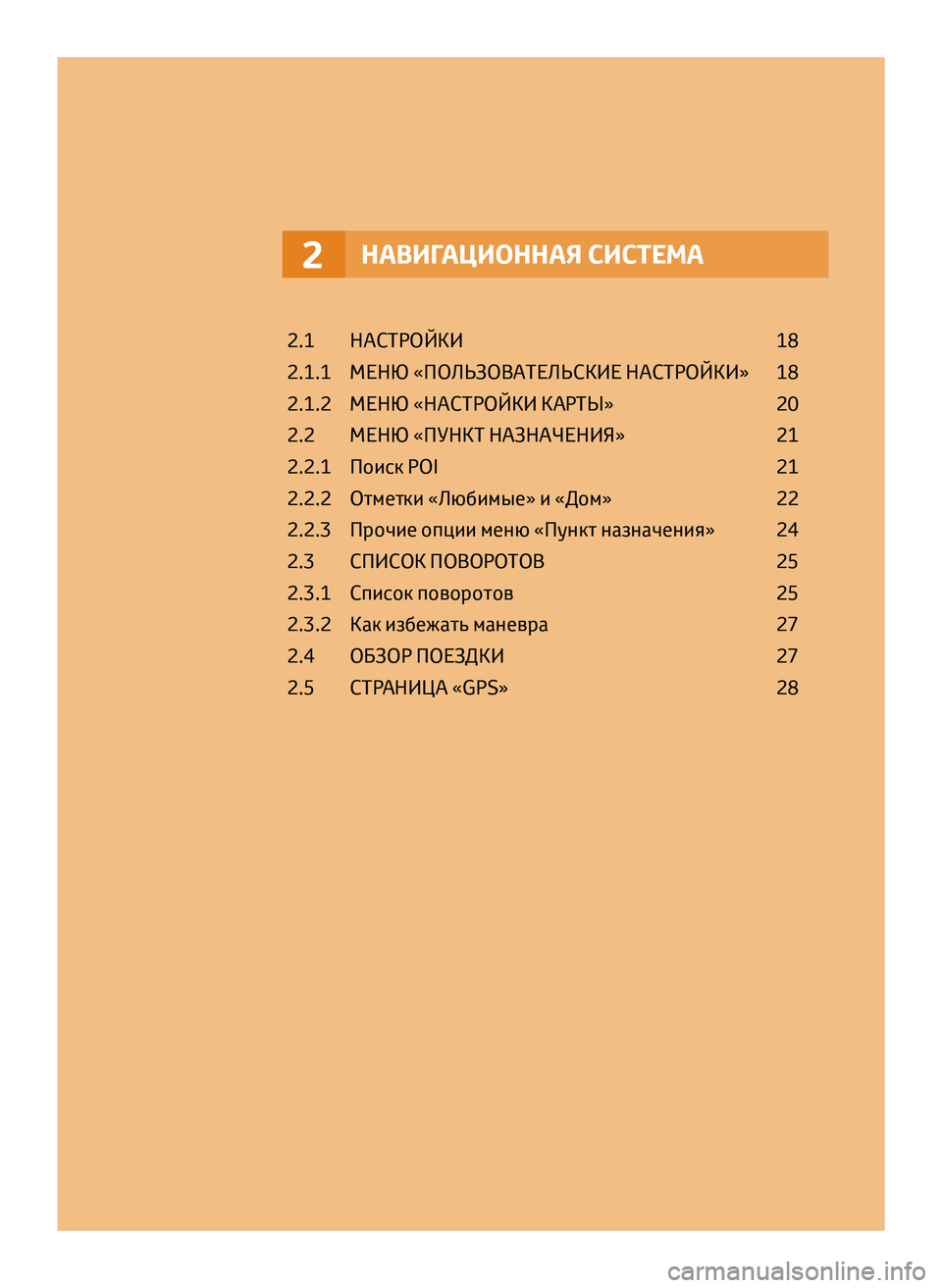

НАВИГАЦИОННАЯ СИСТЕМА2
2.1 НАСТРОЙКИ 18
2.1.1
МЕНЮ «ПОЛЬЗО
ВАТЕЛЬСКИЕ НАСТРОЙКИ»
18
2.1.2


МЕНЮ «НАСТР
ОЙКИ КАРТЫ»
20
2.2


МЕНЮ «ПУНКТ НАЗ
НАЧЕНИЯ»
21
2.2.1


Поис
к POI
21
2.2.2


От
метки «Любимые» и «Дом»
22
2.2.3


Прочие опции меню «Пункт назначения»

24
2.3


СПИСО
К ПОВОРОТОВ
25
2.3.1


Списо
к поворотов
25
2.3.2


Как избежать маневр
а
27
2.4


О
БЗОР ПОЕЗДКИ
27
2.5


СТР
АНИЦА «GPS»
28
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1711/12/14 15:46

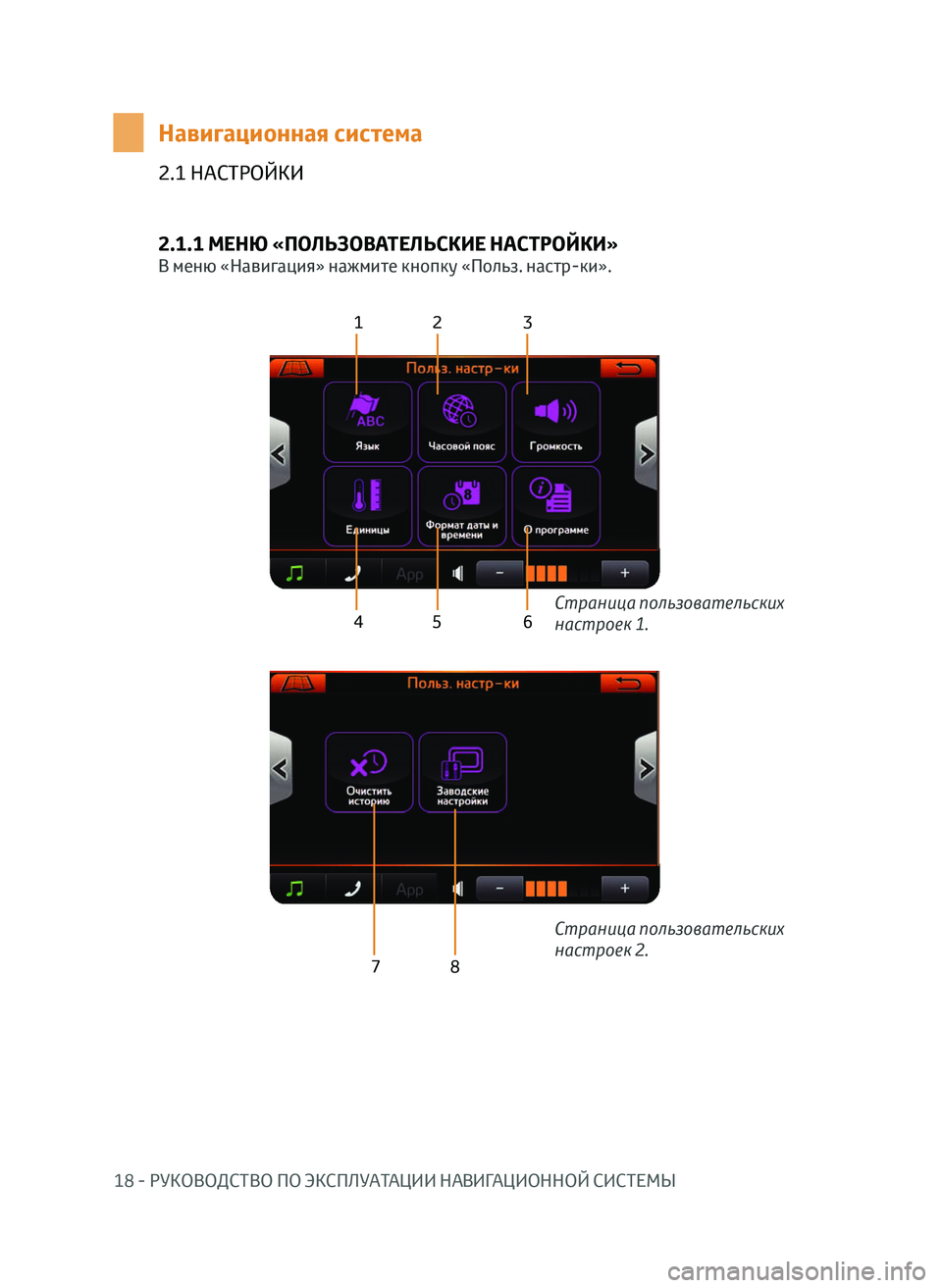

18 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ
2.1 НАСТРОЙКИ
Навигационная система
2.1.1 МЕНЮ «ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ»
В меню «Навигация» нажмите кнопку «Польз. настр-ки».
12 3
4 5 6
78
Страница пользовательских
настроек 1.
Страница пользовательских
настроек 2.
RU_NAVIBOX_OWNERMANUAL_v0.5.indd 1811/12/14 15:46

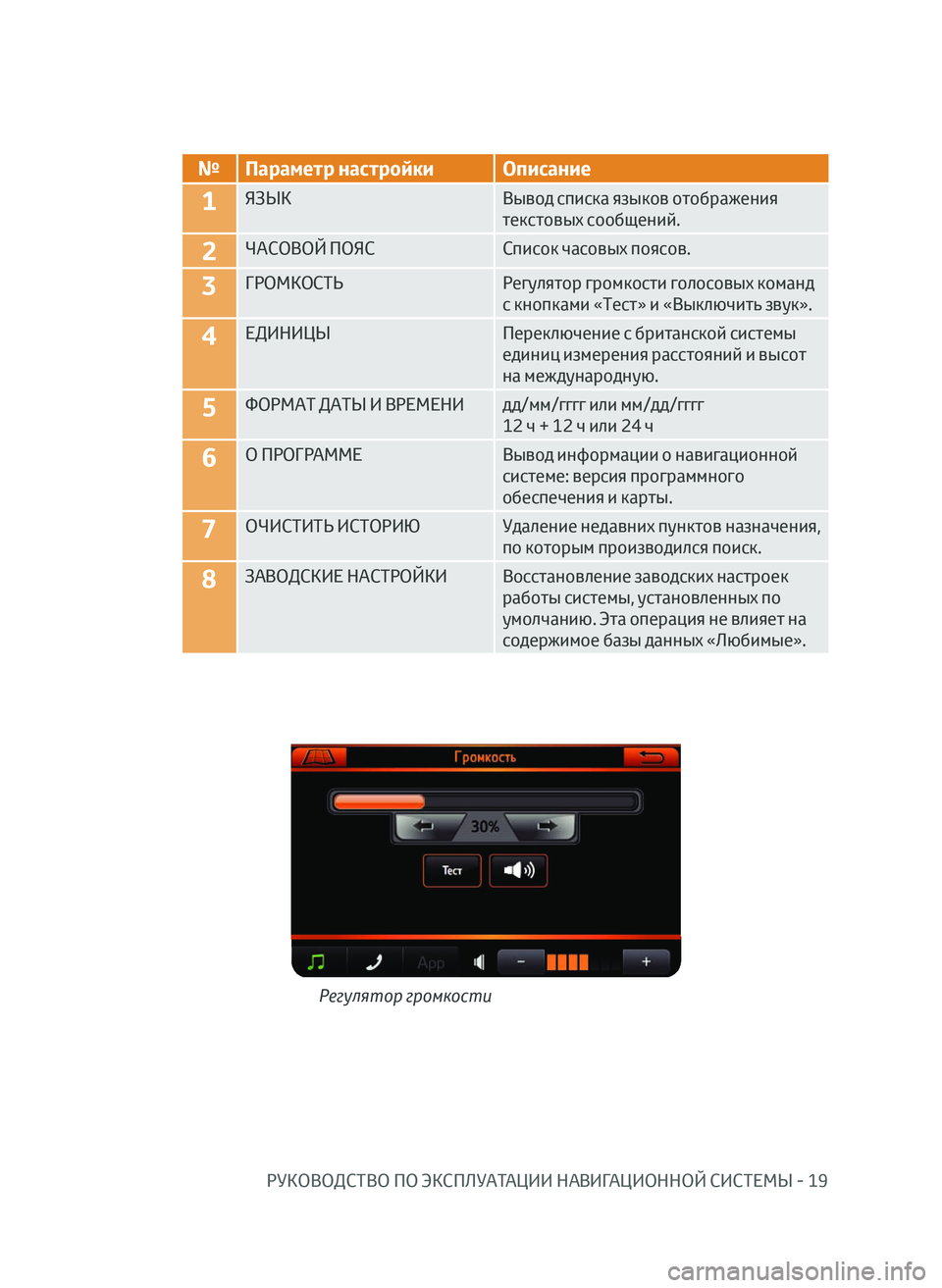

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАВИГАЦИОННОЙ СИСТЕМЫ - 19
№Параметр настройки Описание
1ЯЗЫК Вывод списка языков отображения
текстовых сообщений.
2ЧАСОВОЙ ПОЯССписок часовых поясов.
3ГРОМКОСТЬРегулятор громкости голосовых команд
с кнопками «Тест» и «Выключить звук».
4ЕДИНИЦЫПереключение с британской системы
единиц измерения расстояний и высот
на международную.
5ФОРМАТ ДАТЫ И ВРЕМЕНИ дд/мм/гггг или мм/дд/гггг
12 ч + 12 ч или 24 ч
6О ПРОГРАММЕВывод информации о навигационной
системе: версия программного
обеспечения и карты.
7ОЧИСТИТЬ ИСТОРИЮ Удаление недавних пунктов назначения,
по которым производился поиск.
8ЗАВОДСКИЕ НАСТРОЙКИ Восстановление заводских настроек работы системы, установленных по
умолчанию. Эта операция не влияет на
содержимое базы данных «Любимые».
Регулятор громкости
