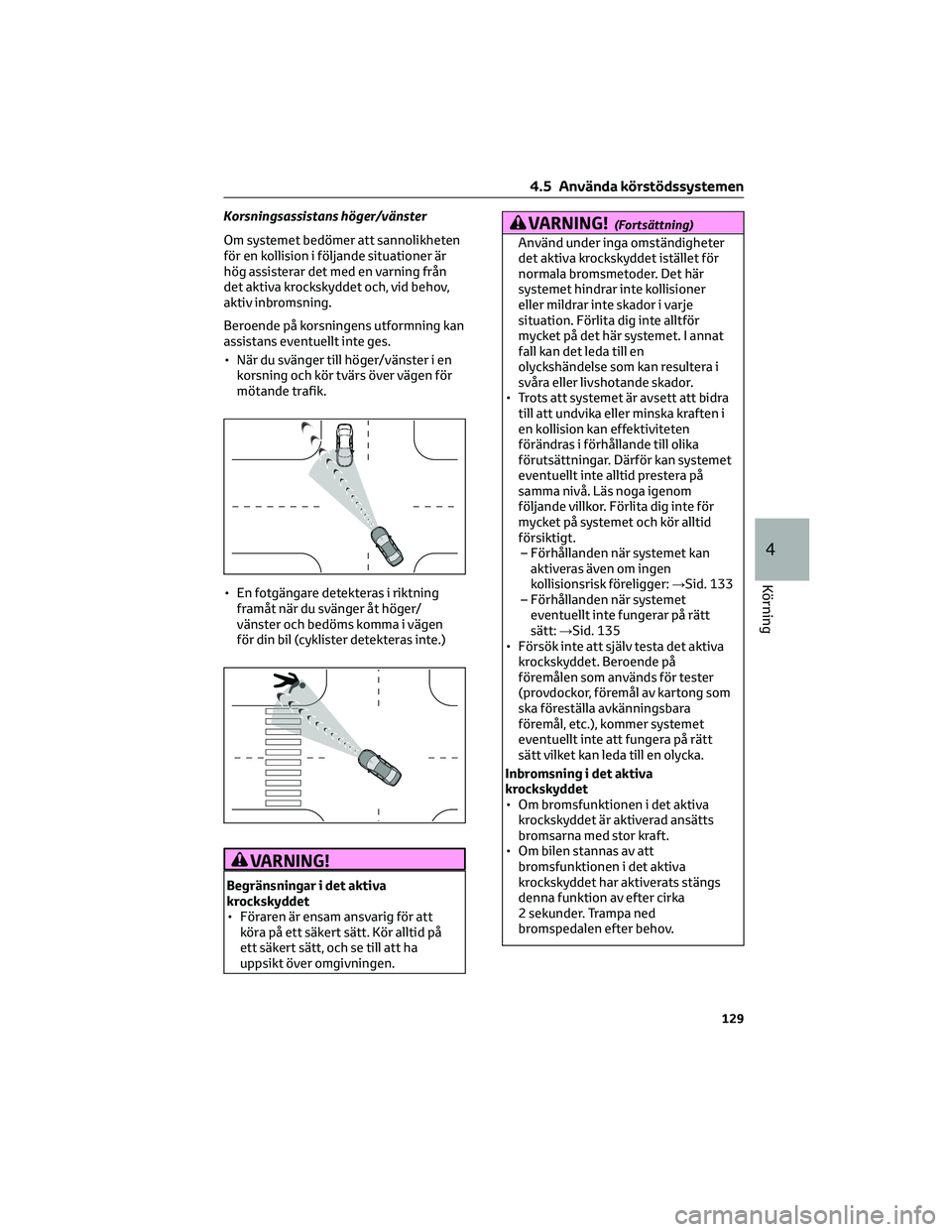

Korsningsassistans höger/vänster
Om systemet bedömer att sannolikheten
för en kollision i följande situationer är
hög assisterar det med en varning från
det aktiva krockskyddet och, vid behov,
aktiv inbromsning.
Beroende på korsningens utformning kan
assistans eventuellt inte ges.
• När du svänger till höger/vänster i en
korsning och kör tvärs över vägen för
mötande trafik.
• En fotgängare detekteras i riktning
framåt när du svänger åt höger/
vänster och bedöms komma i vägen
för din bil (cyklister detekteras inte.)
VARNING!
Begränsningar i det aktiva
krockskyddet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och se till att ha
uppsikt över omgivningen.
VARNING!(Fortsättning)
Använd under inga omständigheter
det aktiva krockskyddet istället för
normala bromsmetoder. Det här
systemet hindrar inte kollisioner
eller mildrar inte skador i varje
situation. Förlita dig inte alltför
mycket på det här systemet. I annat
fall kan det leda till en
olyckshändelse som kan resultera i
svåra eller livshotande skador.
• Trots att systemet är avsett att bidra
till att undvika eller minska kraften i
en kollision kan effektiviteten
förändras i förhållande till olika
förutsättningar. Därför kan systemet
eventuellt inte alltid prestera på
samma nivå. Läs noga igenom
följande villkor. Förlita dig inte för
mycket på systemet och kör alltid
försiktigt.
– Förhållanden när systemet kan
aktiveras även om ingen
kollisionsrisk föreligger:→Sid. 133
– Förhållanden när systemet
eventuellt inte fungerar på rätt
sätt:→Sid. 135
• Försök inte att själv testa det aktiva
krockskyddet. Beroende på
föremålen som används för tester
(provdockor, föremål av kartong som
ska föreställa avkänningsbara
föremål, etc.), kommer systemet
eventuellt inte att fungera på rätt
sätt vilket kan leda till en olycka.
Inbromsning i det aktiva
krockskyddet
• Om bromsfunktionen i det aktiva
krockskyddet är aktiverad ansätts
bromsarna med stor kraft.
• Om bilen stannas av att
bromsfunktionen i det aktiva
krockskyddet har aktiverats stängs
denna funktion av efter cirka
2 sekunder. Trampa ned
bromspedalen efter behov.
4.5 Använda körstödssystemen
129
4
Körning

VARNING!(Fortsättning)
• Bromsfunktionen i det aktiva
krockskyddet fungerar eventuellt
inte om vissa åtgärder utförs av
föraren. Om gaspedalen trampas ned
hårt eller om ratten vrids bedömer
systemet eventuellt att föraren gör
en undanmanöver och vilket
möjligen hindrar att
bromsfunktionen i det aktiva
krockskyddet aktiveras.
• I vissa situationer medan
bromsfunktionen i det aktiva
krockskyddet är aktivt kan den
stängas av om gaspedalen trampas
ned hårt eller om ratten vrids och
systemet bedömer att föraren gör en
undanmanöver.
• Om bromspedalen är nedtrampad
bedömer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva
krockskyddet.
Styrassistans i nödsituation
• När den aktiva styrassistansen
avbryts när systemet bedömer att
funktionen för körfilsvarning har
avslutats.
• Den aktiva styrassistansen aktiveras
eventuellt inte eller kan stängas av i
följande fall eftersom systemet kan
bedöma att föraren vidtar åtgärder.
–
Om gaspedalen trampas ned hårt,
ratten vrids häftigt, bromspedalen
trampas ned eller föraren använder
körriktningsvisaren. I så fall kan
systemet bedöma att föraren gör en
undanmanöver och det aktiva
krockskyddets inbromsning
aktiveras eventuellt inte.
– I vissa situationer medan den
aktiva styrassistansen är aktiverad
kan den eventuellt stängas av om
gaspedalen trampas ned hårt,
ratten vrids häftigt eller
bromspedalen trampas ned och
systemet bedömer att föraren gör
en undanmanöver.
VARNING!(Fortsättning)
– Om ratten hålls hårt eller vrids i
motsatt riktning mot vilket
systemet genererar vridmoment,
medan den aktiva styrassistansen
är aktiverad, stängs eventuellt
funktionen av.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det eventuellt
inte fungerar ordentligt, vilket kan leda
till en olycka som medför svåra eller
livshotande skador:
• Om bilen bogseras
• Om bilen bogserar en annan bil
• När bilen transporteras via lastbil,
båt, tåg eller liknande
transportmedel
• När bilen lyfts upp på en lyft med
motorn påslagen och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalansering
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• Om däcken är svårt slitna
• Om andra däck än de som
specificeras är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
4.5 Använda körstödssystemen
130

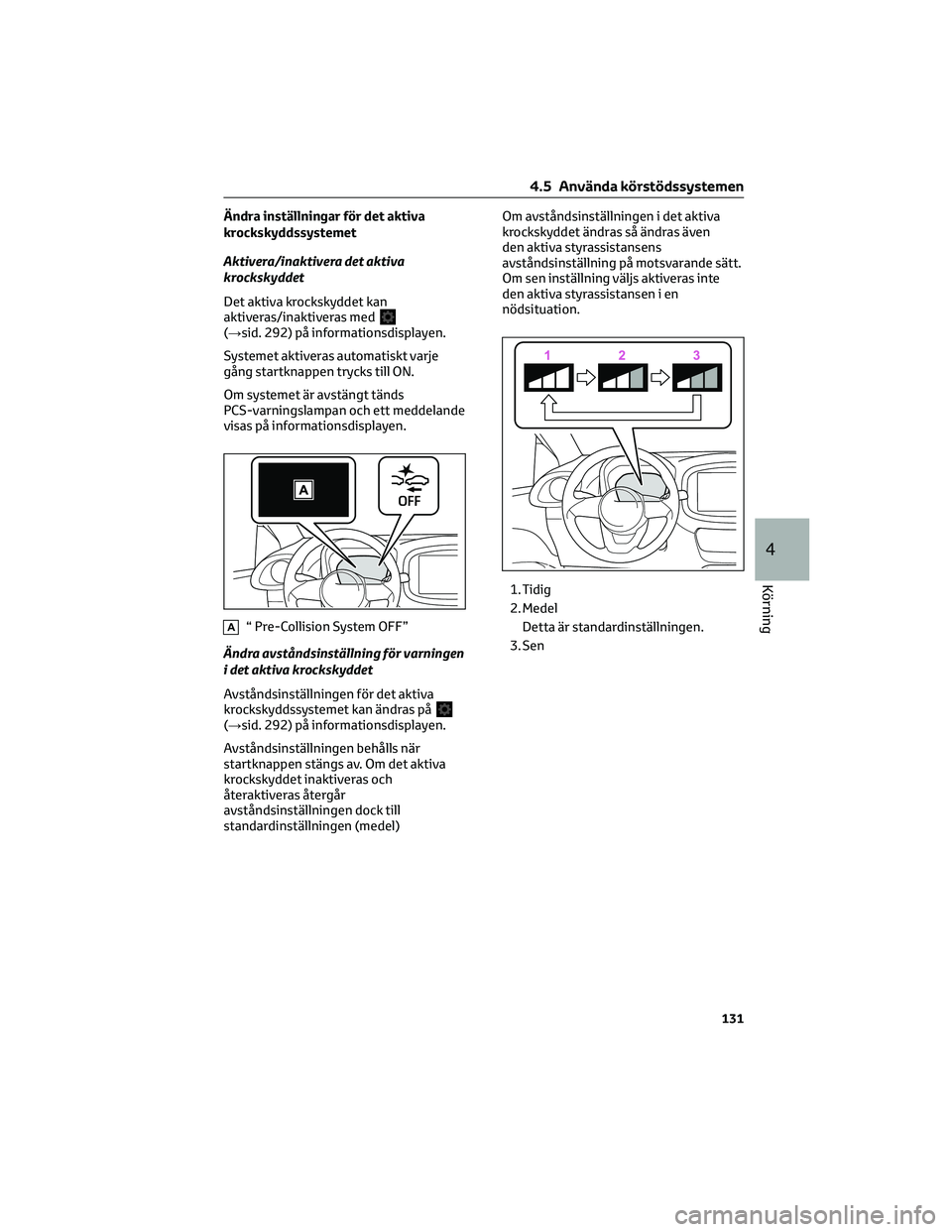

Ändra inställningar för det aktiva
krockskyddssystemet
Aktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 292) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till ON.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
A“ Pre-Collision System OFF”
Ändra avståndsinställning för varningen
i det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
(→sid. 292) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och
återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)Om avståndsinställningen i det aktiva
krockskyddet ändras så ändras även
den aktiva styrassistansens
avståndsinställning på motsvarande sätt.
Om sen inställning väljs aktiveras inte
den aktiva styrassistansen i en
nödsituation.
1. Tidig
2. Medel
Detta är standardinställningen.
3. Sen
4.5 Använda körstödssystemen
131
4
Körning

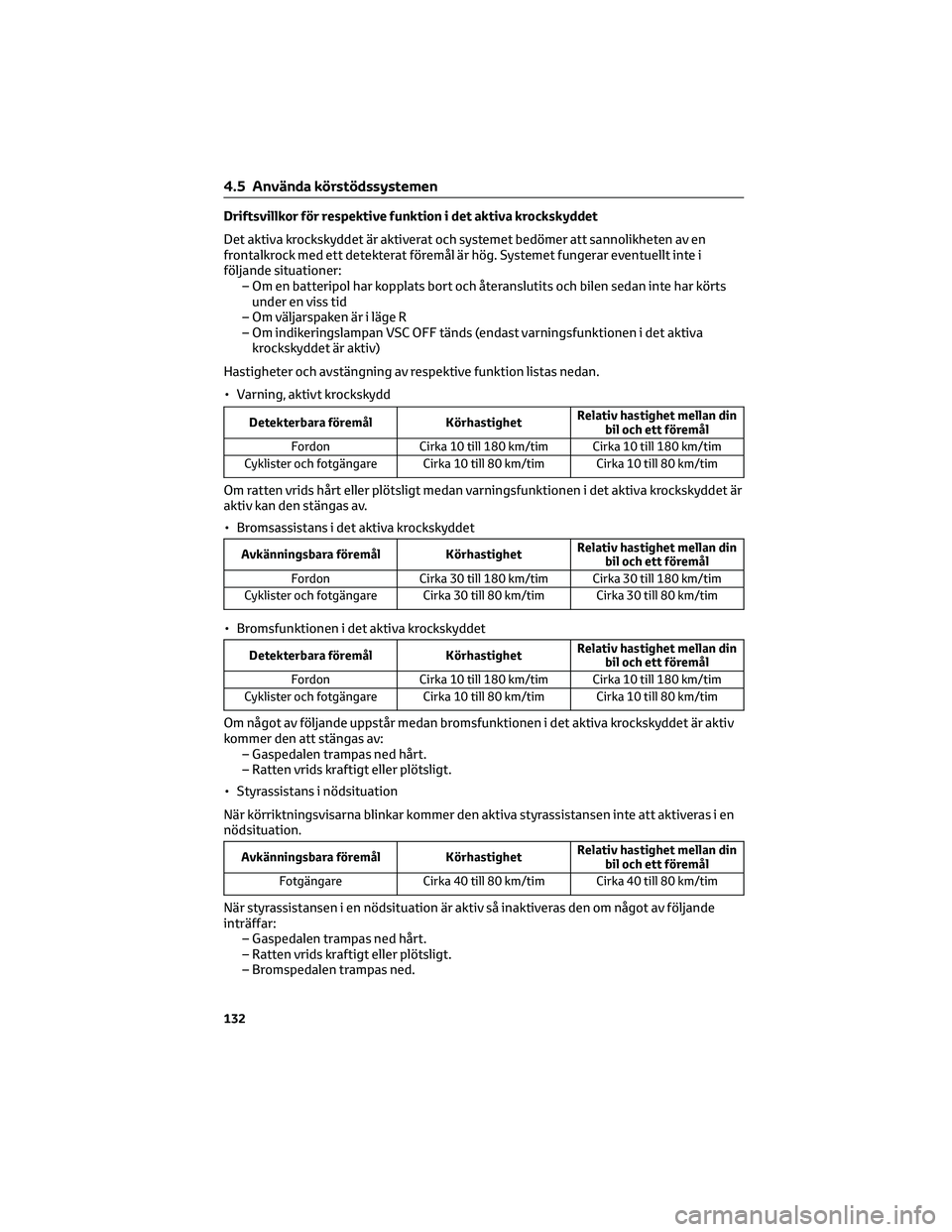

Driftsvillkor för respektive funktion i det aktiva krockskyddet
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en
frontalkrock med ett detekterat föremål är hög. Systemet fungerar eventuellt inte i
följande situationer:
– Om en batteripol har kopplats bort och återanslutits och bilen sedan inte har körts
under en viss tid
– Om väljarspaken är i läge R
– Om indikeringslampan VSC OFF tänds (endast varningsfunktionen i det aktiva
krockskyddet är aktiv)
Hastigheter och avstängning av respektive funktion listas nedan.
• Varning, aktivt krockskydd
Detekterbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Cyklister och fotgängare Cirka 10 till 80 km/tim Cirka 10 till 80 km/tim
Om ratten vrids hårt eller plötsligt medan varningsfunktionen i det aktiva krockskyddet är
aktiv kan den stängas av.
• Bromsassistans i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 30 till 180 km/tim Cirka 30 till 180 km/tim
Cyklister och fotgängare Cirka 30 till 80 km/tim Cirka 30 till 80 km/tim
• Bromsfunktionen i det aktiva krockskyddet
Detekterbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Cyklister och fotgängare Cirka 10 till 80 km/tim Cirka 10 till 80 km/tim
Om något av följande uppstår medan bromsfunktionen i det aktiva krockskyddet är aktiv
kommer den att stängas av:
– Gaspedalen trampas ned hårt.
– Ratten vrids kraftigt eller plötsligt.
• Styrassistans i nödsituation
När körriktningsvisarna blinkar kommer den aktiva styrassistansen inte att aktiveras i en
nödsituation.
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Fotgängare Cirka 40 till 80 km/tim Cirka 40 till 80 km/tim
När styrassistansen i en nödsituation är aktiv så inaktiveras den om något av följande
inträffar:
– Gaspedalen trampas ned hårt.
– Ratten vrids kraftigt eller plötsligt.
– Bromspedalen trampas ned.
4.5 Använda körstödssystemen
132

• Korsningsassistans höger/vänster (varning i det aktiva krockskyddet)
När körriktningsvisarna inte blinkar fungerar inte funktionen som detekterar mötande
fordon vid vänster- eller högersväng i en korsning.
Avkänningsbara
föremålKörhastighetMötande fordons
hastighetRelativ hastighet
mellan din bil och ett
föremål
FordonCirka 10 till
25 km/timCirka 30 till
55 km/timCirka 40 till
80 km/tim
FotgängareCirka 10 till
25 km/tim-Cirka 10 till
25 km/tim
• Korsningsassistans höger/vänster (inbromsning i det aktiva krockskyddet)
När körriktningsvisarna inte blinkar fungerar inte funktionen som detekterar mötande
fordon vid vänster- eller högersväng i en korsning.
Avkänningsbara
föremålKörhastighetMötande fordons
hastighetRelativ hastighet
mellan din bil och ett
föremål
FordonCirka 15 till
25 km/timCirka 30 till
45 km/timCirka 45 till
70 km/tim
FotgängareCirka 10 till
25 km/tim-Cirka 10 till
25 km/tim
Avkänning av föremål, funktion
Systemet känner av föremål baserat på
storlek, profil, rörelse etc. Eventuellt
registreras dock inte ett föremål
beroende på omgivningens ljus, läge och
det detekterade föremålets rörelse,
hållning och vinkel, systemet kan då inte
fungera ordentligt. (→Sid. 135)
Illustrationen visar bilder på
avkänningsbara föremål.Villkor under vilka systemet kan
fungera även om ingen kollisionsrisk
föreligger
• I vissa situationer, exempelvis som
följande, kan systemet bedöma om
det finns risk för frontalkollision och
aktiveras.
– När du kör förbi ett detekterbart
föremål
– Vid filbyte medan du kör om ett
detekterbart föremål
– När du närmar dig ett detekterbart
föremål i närliggande körfält eller
vid sidan av vägen, t.ex. när du
ändrar bilens riktning eller kör på en
slingrande väg
4.5 Använda körstödssystemen
133
4
Körning

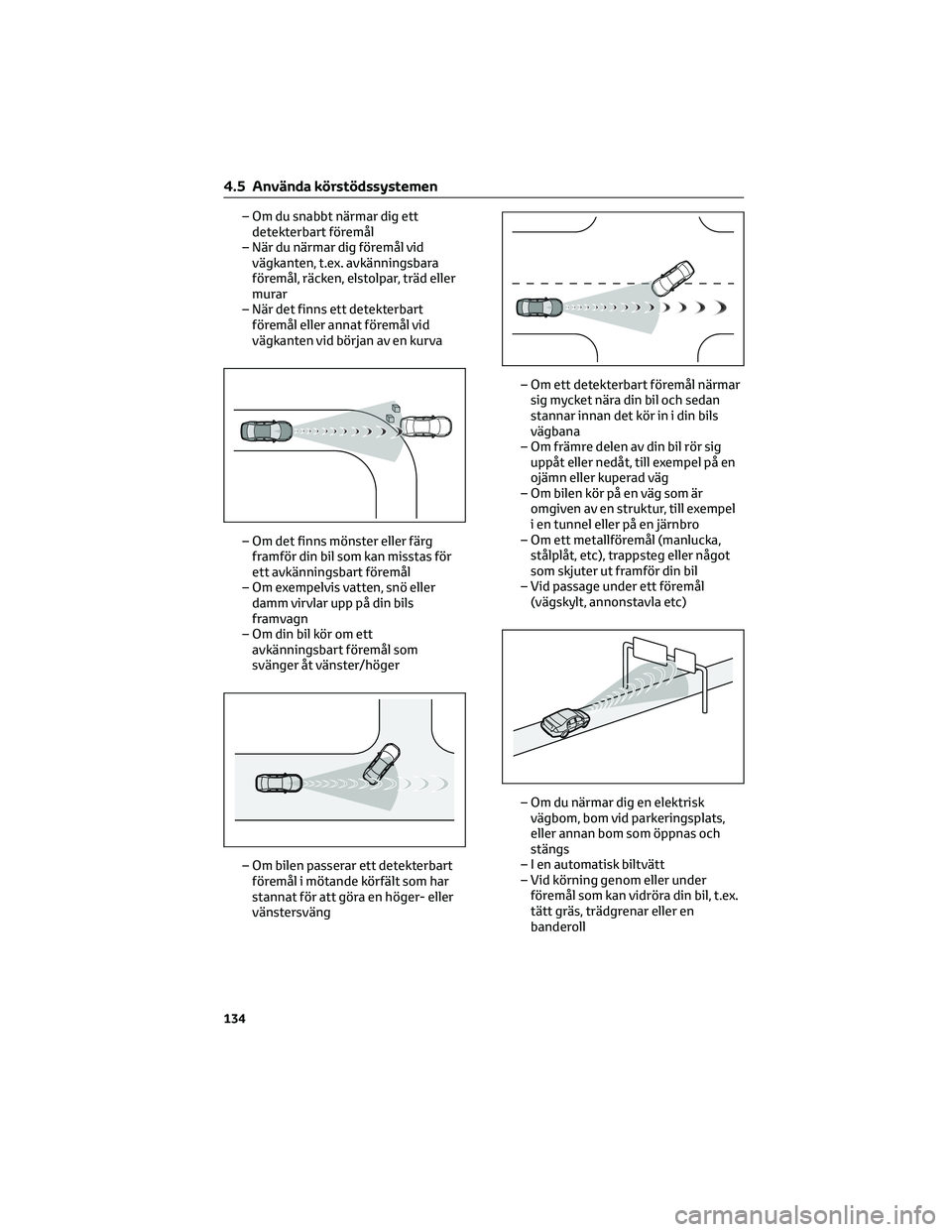

– Om du snabbt närmar dig ett
detekterbart föremål
– När du närmar dig föremål vid
vägkanten, t.ex. avkänningsbara
föremål, räcken, elstolpar, träd eller
murar
– När det finns ett detekterbart
föremål eller annat föremål vid
vägkanten vid början av en kurva
– Om det finns mönster eller färg
framför din bil som kan misstas för
ett avkänningsbart föremål
– Om exempelvis vatten, snö eller
damm virvlar upp på din bils
framvagn
– Om din bil kör om ett
avkänningsbart föremål som
svänger åt vänster/höger
– Om bilen passerar ett detekterbart
föremål i mötande körfält som har
stannat för att göra en höger- eller
vänstersväng– Om ett detekterbart föremål närmar
sig mycket nära din bil och sedan
stannar innan det kör in i din bils
vägbana
– Om främre delen av din bil rör sig
uppåt eller nedåt, till exempel på en
ojämn eller kuperad väg
– Om bilen kör på en väg som är
omgiven av en struktur, till exempel
i en tunnel eller på en järnbro
– Om ett metallföremål (manlucka,
stålplåt, etc), trappsteg eller något
som skjuter ut framför din bil
– Vid passage under ett föremål
(vägskylt, annonstavla etc)
– Om du närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– I en automatisk biltvätt
– Vid körning genom eller under
föremål som kan vidröra din bil, t.ex.
tätt gräs, trädgrenar eller en
banderoll
4.5 Använda körstödssystemen
134

– Vid körning genom ånga eller rök
– När bilen kör nära ett föremål som
reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– Vid körning nära TV-mast,
radiostation, elektrisk
kraftanläggning, fordon utrustade
med radar etc, eller annan plats där
starka radiovågor eller elektriskt
brus kan förekomma
– När det förekommer mycket som
kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
– Om du svänger till höger/vänster
när ett mötande fordon eller
fotgängare som går över vägen
redan har lämnat din bils
kursriktning
– Om du svänger till höger/vänster
tätt framför ett mötande fordon
eller en fotgängare som går över
vägen.
– Om du svänger till höger/vänster,
när ett mötande fordon eller
fotgängare som går över vägen
stannar innan fordonet eller
fotgängaren kommer in i din bils väg
– När du svänger till höger/vänster,
när ett mötande fordon svänger till
höger/vänster framför din bil– Medan du styr in i riktningen för
mötande trafik
Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett detekterbart föremål närmar
sig din bil
– När din bil eller ett detekterbart
föremål kränger
– Om ett detekterbart fordon gör en
plötslig manöver (t.ex. plötslig gir,
acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
detekterbart föremål
– När ett detekterbart föremål inte
befinner sig direkt framför din bil
– När ett detekterbart föremål finns
nära en vägg, staket, manlucka,
fordon, stålplåt på vägen etc.
4.5 Använda körstödssystemen
135
4
Körning

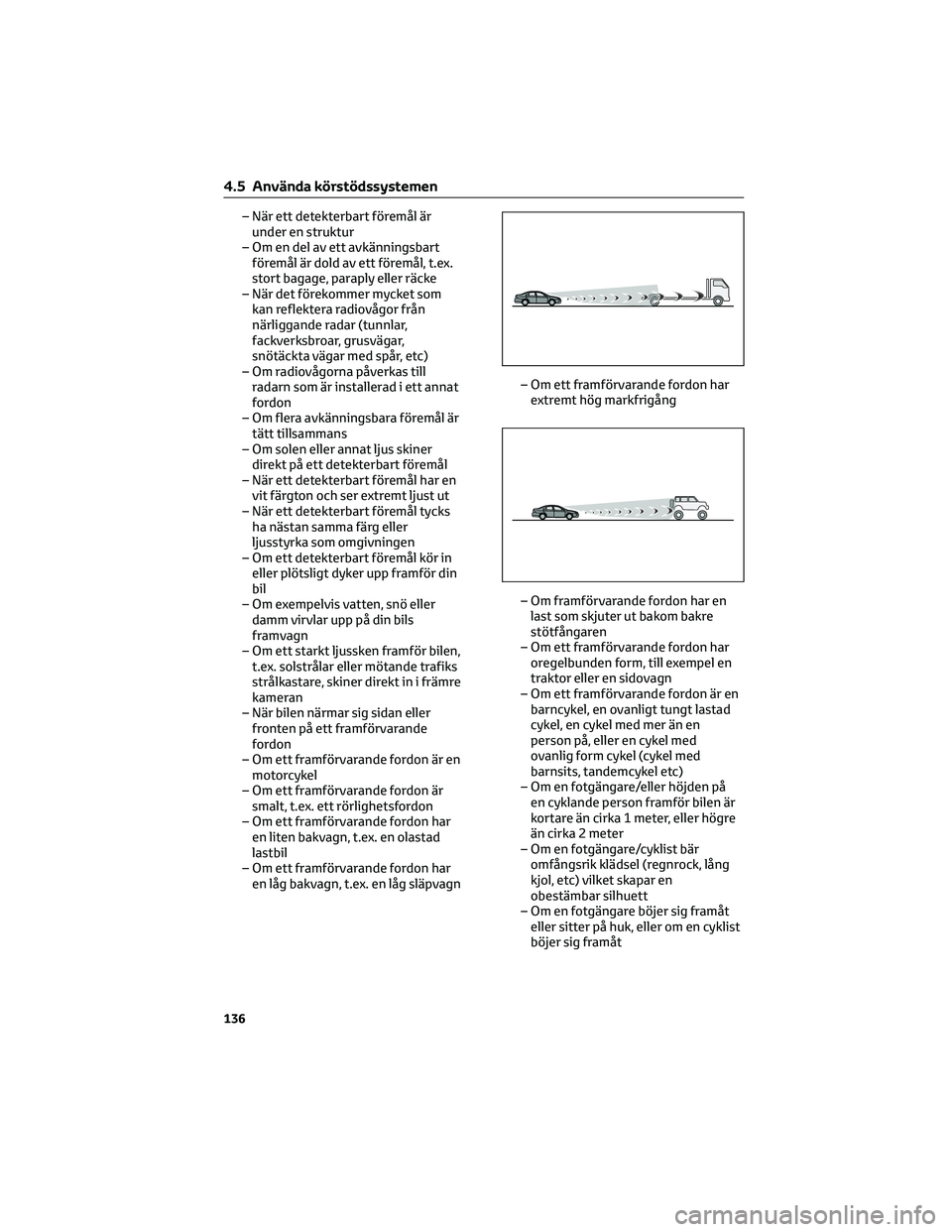

– När ett detekterbart föremål är
under en struktur
– Om en del av ett avkänningsbart
föremål är dold av ett föremål, t.ex.
stort bagage, paraply eller räcke
– När det förekommer mycket som
kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
– Om radiovågorna påverkas till
radarn som är installerad i ett annat
fordon
– Om flera avkänningsbara föremål är
tätt tillsammans
– Om solen eller annat ljus skiner
direkt på ett detekterbart föremål
– När ett detekterbart föremål har en
vit färgton och ser extremt ljust ut
– När ett detekterbart föremål tycks
ha nästan samma färg eller
ljusstyrka som omgivningen
– Om ett detekterbart föremål kör in
eller plötsligt dyker upp framför din
bil
– Om exempelvis vatten, snö eller
damm virvlar upp på din bils
framvagn
– Om ett starkt ljussken framför bilen,
t.ex. solstrålar eller mötande trafiks
strålkastare, skiner direkt in i främre
kameran
– När bilen närmar sig sidan eller
fronten på ett framförvarande
fordon
– Om ett framförvarande fordon är en
motorcykel
– Om ett framförvarande fordon är
smalt, t.ex. ett rörlighetsfordon
– Om ett framförvarande fordon har
en liten bakvagn, t.ex. en olastad
lastbil
– Om ett framförvarande fordon har
en låg bakvagn, t.ex. en låg släpvagn– Om ett framförvarande fordon har
extremt hög markfrigång
– Om framförvarande fordon har en
last som skjuter ut bakom bakre
stötfångaren
– Om ett framförvarande fordon har
oregelbunden form, till exempel en
traktor eller en sidovagn
– Om ett framförvarande fordon är en
barncykel, en ovanligt tungt lastad
cykel, en cykel med mer än en
person på, eller en cykel med
ovanlig form cykel (cykel med
barnsits, tandemcykel etc)
– Om en fotgängare/eller höjden på
en cyklande person framför bilen är
kortare än cirka 1 meter, eller högre
än cirka 2 meter
– Om en fotgängare/cyklist bär
omfångsrik klädsel (regnrock, lång
kjol, etc) vilket skapar en
obestämbar silhuett
– Om en fotgängare böjer sig framåt
eller sitter på huk, eller om en cyklist
böjer sig framåt
4.5 Använda körstödssystemen
136

– Om en fotgängare/cyklist färdas
snabbt
– Om en fotgängare skjuter på en
barnvagn, rullstol, cykel eller annat
fordon
– Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– När ljuset i omgivningen är svagt, till
exempel gryning eller skymning, på
natten eller i en tunnel, så att
avkänningsbara föremål verkar ha
samma färg som omgivningen
– Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
– När bilen inte har körts under en tid
efter att motorn startades
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
– Vid körning i ett körfält som åtskiljs
av mer än ett körfält där mötande
fordon körs medan du svänger åt
höger/vänster– När bilen i stort sett är felplacerad
med detekterat mötande fordon på
motsatt sida under en
högersväng/vänstersväng
– När du svänger till höger/vänster
och en fotgängare närmar sig
bakifrån eller på sidan av din bil
• Förutom ovanstående aktiveras
eventuellt inte den aktiva
styrassistansen i vissa situationer,
såsom följande.
– Om de vita (gula) körfältslinjerna är
svåra att se, t.ex. om de är svaga, går
isär/ihop, eller om något skuggar
dem
– Om körfältet är bredare eller
smalare än normalt
– Om vägytan täcks av ett ljust och
mörkt mönster, t.ex. orsakat av
vägarbeten
– Om en fotgängare detekteras nära
din bils mittlinje
– När föremålet är alltför nära
– Om utrymmet att styra bilen in i är
varken tillräckligt eller tomt
– Om det finns mötande fordon
– Om VSC-funktionen är aktiv
4.5 Använda körstödssystemen
137
4
Körning

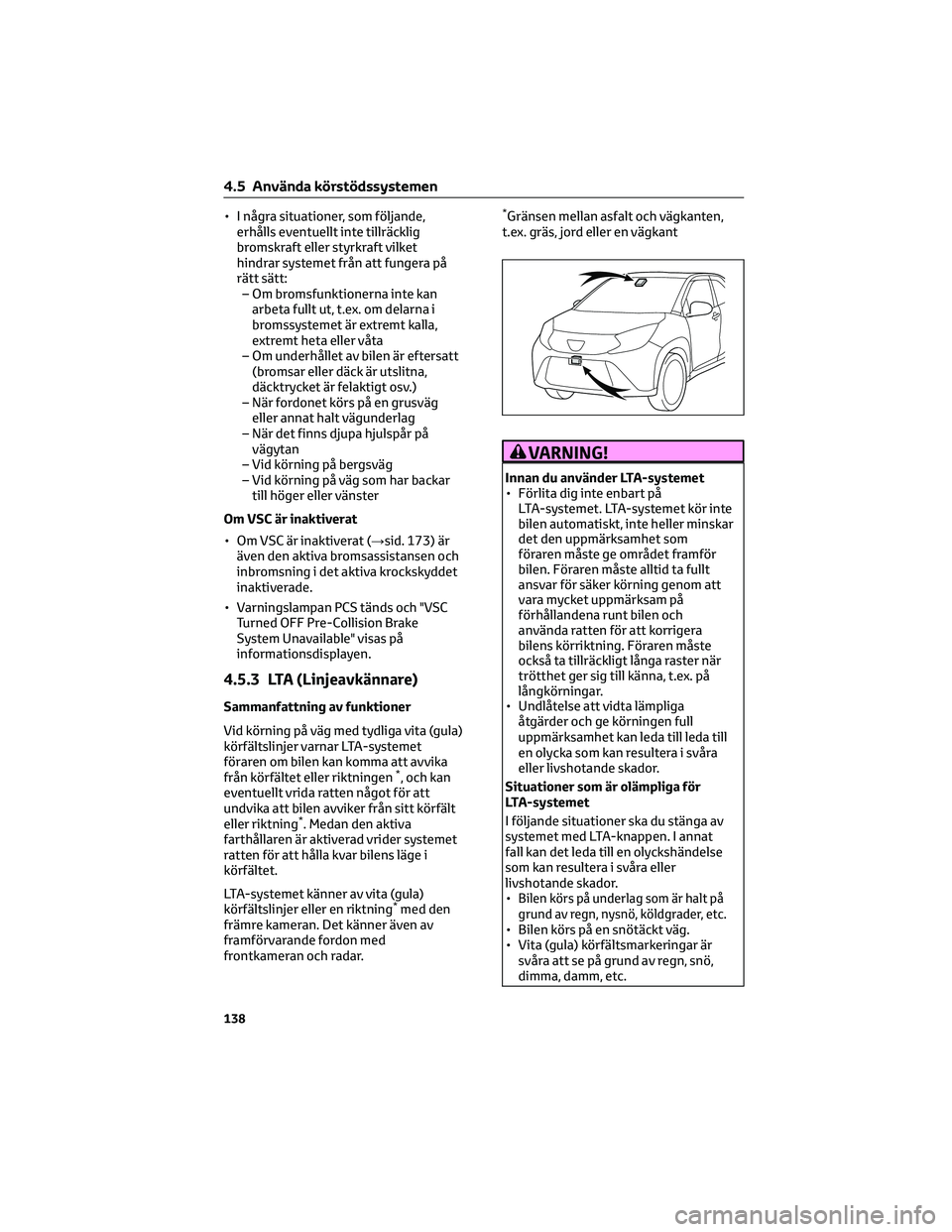

• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft eller styrkraft vilket
hindrar systemet från att fungera på
rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller annat halt vägunderlag
– När det finns djupa hjulspår på
vägytan
– Vid körning på bergsväg
– Vid körning på väg som har backar
till höger eller vänster
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 173) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned OFF Pre-Collision Brake
System Unavailable" visas på
informationsdisplayen.
4.5.3 LTA (Linjeavkännare)
Sammanfattning av funktioner
Vid körning på väg med tydliga vita (gula)
körfältslinjer varnar LTA-systemet
föraren om bilen kan komma att avvika
från körfältet eller riktningen
*, och kan
eventuellt vrida ratten något för att
undvika att bilen avviker från sitt körfält
eller riktning
*. Medan den aktiva
farthållaren är aktiverad vrider systemet
ratten för att hålla kvar bilens läge i
körfältet.
LTA-systemet känner av vita (gula)
körfältslinjer eller en riktning
*med den
främre kameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
VARNING!
Innan du använder LTA-systemet
• Förlita dig inte enbart på
LTA-systemet. LTA-systemet kör inte
bilen automatiskt, inte heller minskar
det den uppmärksamhet som
föraren måste ge området framför
bilen. Föraren måste alltid ta fullt
ansvar för säker körning genom att
vara mycket uppmärksam på
förhållandena runt bilen och
använda ratten för att korrigera
bilens körriktning. Föraren måste
också ta tillräckligt långa raster när
trötthet ger sig till känna, t.ex. på
långkörningar.
• Undlåtelse att vidta lämpliga
åtgärder och ge körningen full
uppmärksamhet kan leda till leda till
en olycka som kan resultera i svåra
eller livshotande skador.
Situationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat
fall kan det leda till en olyckshändelse
som kan resultera i svåra eller
livshotande skador.
•
Bilen körs på underlag som är halt på
grund av regn, nysnö, köldgrader, etc.
• Bilen körs på en snötäckt väg.
• Vita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
4.5 Använda körstödssystemen
138
