• När "Starta och stoppa vid angiven
tid" väljs
Ställ in starttid och stopptid för
laddning och tryck på "OK".
• Upprepade inställningar
Välj veckodag, tryck på OK.
När laddningsschemat är aktiverat
upprepas det den dagen. Det går att
aktivera mer än en dag.
4. Tryck på "Spara" när inställningarna är
klara.
Laddningsschemat är registrerat och en
symbol läggs till i schemat.Tryck på tillbaka-knappen för att avbryta
registrering av laddningsschemat.
När inställningarna är avslutade,
startknappen är avstängd och
AC-anslutningsdonet är anslutet till bilen
utförs laddning enligt laddningsschemats
inställningar.
Växla laddningsscheman mellan På och
Av
1. Visa skärmen "Laddningsschema".
(→Sid. 107)
2. Tryck på "Redigera".
Skärmen "Händelser" visas på
skärmen.
3. Från funktionerna som visas på
skärmen, tryck på "på" eller "av" på
raden för det laddningsschema som
du vill ändra.
Bläddra uppåt och nedåt i listan för att
visa laddningsschemat som du vill ändra
om det inte visas på skärmen.
Varje gång knappen trycks in växlar
laddningsschemat mellan ”På” och ”Av”.
Ändra registrerade laddningsscheman
1. Visa skärmen "Laddningsschema".
(→Sid. 107)
2. Tryck på "Redigera".
Skärmen "Schemalagda händelser"
visas på skärmen.
3. Tryck på "Redigera" på skärmen
"Händelser".
2.2 Laddning
109
2
Elbilsystem

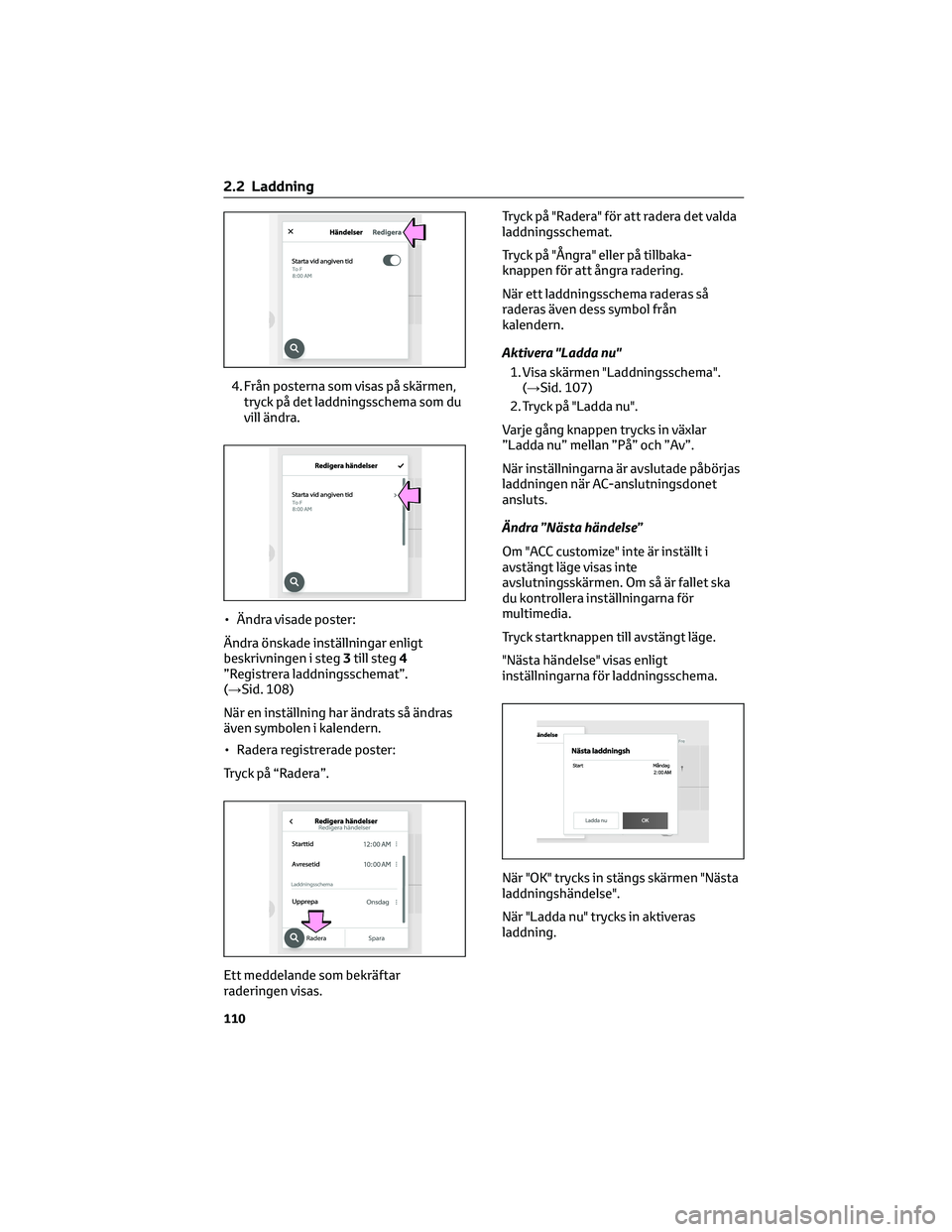

4. Från posterna som visas på skärmen,
tryck på det laddningsschema som du
vill ändra.
• Ändra visade poster:
Ändra önskade inställningar enligt
beskrivningen i steg3till steg4
”Registrera laddningsschemat”.
(→Sid. 108)
När en inställning har ändrats så ändras
även symbolen i kalendern.
• Radera registrerade poster:
Tryck på “Radera”.
Ett meddelande som bekräftar
raderingen visas.Tryck på "Radera" för att radera det valda
laddningsschemat.
Tryck på "Ångra" eller på tillbaka-
knappen för att ångra radering.
När ett laddningsschema raderas så
raderas även dess symbol från
kalendern.
Aktivera "Ladda nu"
1. Visa skärmen "Laddningsschema".
(→Sid. 107)
2. Tryck på "Ladda nu".
Varje gång knappen trycks in växlar
”Ladda nu” mellan ”På” och ”Av”.
När inställningarna är avslutade påbörjas
laddningen när AC-anslutningsdonet
ansluts.
Ändra ”Nästa händelse”
Om "ACC customize" inte är inställt i
avstängt läge visas inte
avslutningsskärmen. Om så är fallet ska
du kontrollera inställningarna för
multimedia.
Tryck startknappen till avstängt läge.
"Nästa händelse" visas enligt
inställningarna för laddningsschema.
När "OK" trycks in stängs skärmen "Nästa
laddningshändelse".
När "Ladda nu" trycks in aktiveras
laddning.
2.2 Laddning
110

När alla laddningsscheman är
avstängda
Symbolen visas inte på skärmen
"Laddningsschema".
Symbolen visas när den trycks till ON på
skärmen "Händelser".
Om inställningarna för
laddningsschemat avbryts
I följande situationer avbryts
inställningsåtgärderna för
laddningsschemat.
• Startknappen trycks till avstängt läge
innan inställningarna har bekräftats
• Bilen kommer i rörelse
• En display med högre prioritet än
inställningen av laddningsschemat
visas
OBSERVERA
När inställningar utförs
Om inställningar utförs medan
EV-systemet är avstängt ska du se till att
12-voltsbatteriet inte laddas ur.
2.2.11 Använda My Room Mode
När laddkabeln är ansluten till bilen kan
elektriska enheter, t.ex.
luftkonditioneringen och ljudsystemet,
användas med eltillförseln från en extern
strömkälla.
Starta My Room Mode
1. Anslut laddkabeln till bilen och börja
ladda.
AC-laddning:→Sid. 91
DC-laddning:→Sid. 98
2. Tryck startknappen till tändningsläge
medan laddningen pågår.
Inställningar för "My Room Mode"
visas automatiskt på
informationsdisplayen.
3. Tryck på knapparna på ratten, välj
"Yes" och tryck sedan på "OK"."My Room Mode" startas och
luftkonditioneringen, ljudsystemet,
etc kan användas.
Välj ”No” och tryck på "OK" när "My
Room Mode" inte används.
Tryck startknappen till avstängt läge
för att avsluta "My Room Mode".
"My Room Mode" stängs automatiskt
av när DC-laddning är avslutad.
Visa information för balanserad
elektrisk kraft i My Room Mode
När My Room Mode startas visas
automatiskt balansen av elektrisk kraft på
informationsdisplayen, och en
uppskattning av den elektriska balansen
(balansen mellan eltillförsel och
elförbrukning) i läget My Room Mode kan
kontrolleras.
AUrladdning (-)
BLaddning (+)
Storleken på pilsymbolerna ändras
beroende på volymen eltillförsel och
elförbrukning.
Om elförbrukningen är större än
eltillförseln visas
Amer än .
Om mängden eltillförsel och
elförbrukning är lika visas
Aoch
Bi samma storlek.
2.2 Laddning
111
2
Elbilsystem

När en dörr låses upp medan ”My Room
Mode” används
Anslutningsdonet låses upp, laddningen
stoppas och ”My Room Mode” upphör.
För att använda "My Room Mode" igen ska
du sätta tillbaka AC-laddkabeln och starta
"My Room Mode".
Vid användning av ”My Room Mode” med
en allmän laddstation kan proceduren att
starta laddningen med laddaren krävas
igen för att starta ”My Room Mode” .
Instrumentdisplay medan laddning
pågår
När startknappen har tryckts till
tändningsläge under laddning stängs den
automatiskt av om My Room Mode inte
väljs inom cirka 100 sekunder.
När My Room Mode används kan
följande inträffa
• När den resterande laddningen i
drivbatteriet sjunker till den lägre
gränsen stängs luftkonditioneringen
automatiskt av. I så fall kan
luftkonditioneringen inte användas
förrän den resterande laddningen i
drivbatteriet ökar. Tryck startknappen
till avstängt läge en gång och använd
därefter My Room Mode när den
resterande laddningen i drivbatteriet
ökar.
• Om dörrarna låses upp i läget My
Room Mode blir AC-anslutningsdonet
upplåst och My Room Mode stoppas.
Utför start proceduren för att
använda My Room Mode igen.
(→Sid. 111) När AC-laddaren används
vid allmänna laddningsstationer
måste dessutom proceduren för att
starta laddaren utföras innan My
Room Mode används.
• Laddningstiden för drivbatteriet blir
längre.
• Ljud kan ibland höras från radion
beroende på förhållanden för
radiovågor.
• Ytan runt det inbyggda drivbatteriet i
motorrummet kan bli het.• Den elektriska servostyrningens
varningslampa (gul) kan komma att
tändas, men det är inte en
funktionsstörning.
Använda My Room Mode under
DC-laddning
När My Room Mode används under
DC-laddning blir laddningstillståndet
lägre än när My Room Mode inte
används.
När ”My Room Mode” används medan
drivbatteriet är fulladdat
När startknappen är i tändningsläge
medan drivbatteriet är fulladdat och
anslutningsdonet för strömtillförsel är
anslutet visas ”Charging Port Lid is
Open” på informationsdisplayen. Tryck i
så fall på
på ratten för att visa
inställningsskärmen till ”My Room
Mode”,välj därefter ”My Room Mode”.
Om ”My Room Mode” används medan
drivbatteriet är fulladdat kan
elektriciteten i drivbatteriet förbrukas. I
så fall kan laddning utföras igen.
2.2 Laddning
112

Visning av varningsmeddelanden
Om ett meddelande visas på informationsdisplayen när du försöker starta My Room Mode,
eller My Room Mode är aktiverat, se motsvarande i tabellen och utför lämpliga åtgärder.
Meddelande Åtgärd
”Traction battery is too low for
”My Room Mode”Ingen resterande laddning återstår för att My Room Mode
ska kunna startas. Vänta tills drivbatteriets resterande
laddning ökar för att starta My Room Mode.
““My Room Mode” has stopped
due to low traction battery level”Resterande laddning i drivbatteriet är inte tillräcklig. Upp-
hör att använda My Room Mode och ladda drivbatteriet.
”My Room Mode” stängs av när
laddningsnivån i drivbatteriet
blir för låg Minska elanvänd-
ningen för att fortsätta använda
”My Room Mode”När elförbrukningen för My Room Mode överskrider ladd-
ningsmängden blir laddningsnivån i drivbatteriet för låg.
*
■Om bilens elförbrukning inte kan förbättras stängs My
Room Mode av.
■Om du vill fortsätta använda My Room Mode kan
luftkonditioneringen, ljudsystemet etc, stängas av så
att den resterande laddningen i drivbatteriet ökar.
*I läget My Room Mode kan uppgifter om balansen för elektriciteten kontrollera på
informationsdisplayen.
VARNING!
Varningar beträffande användning av My Room Mode
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
• Lämna inte barn, personer som behöver omvårdnad eller husdjur inne i bilen.
Temperaturen i bilen kan bli hög eller låg på grund av funktioner som den automatiska
avstängningen. Barn, personer som behöver omvårdnad eller husdjur som lämnas i
bilen kan få värmeslag, bli uttorkade eller nedkylda. Eftersom t.ex. vindrutetorkare
kan aktiveras kan de oväntat gå igång och eventuellt leda till en olycka.
• Använd läget efter att gjort tillräckliga kontroller beträffande säkerhetsrisker i bilens
omedelbara närhet.
2.2 Laddning
113
2
Elbilsystem

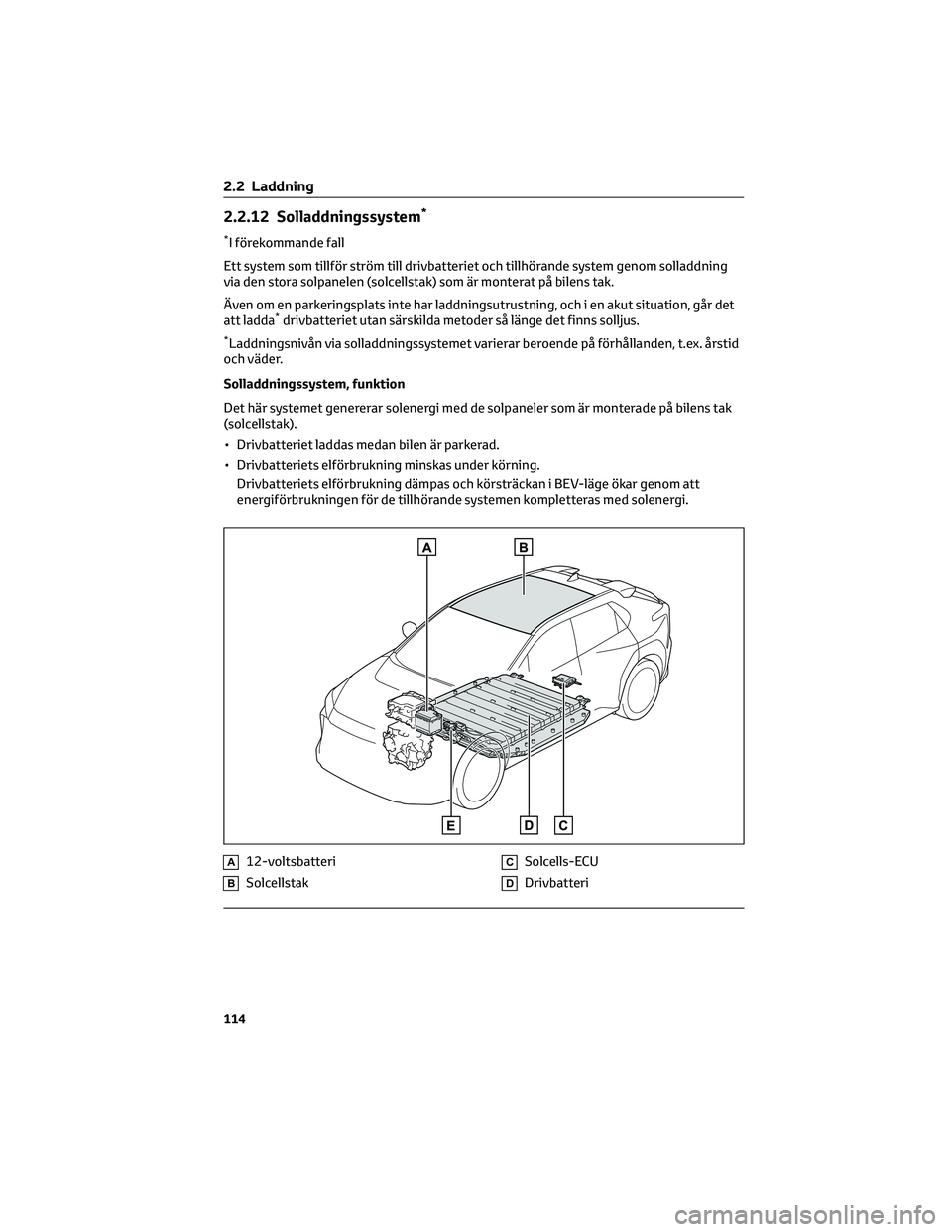

2.2.12 Solladdningssystem*
*I förekommande fall
Ett system som tillför ström till drivbatteriet och tillhörande system genom solladdning
via den stora solpanelen (solcellstak) som är monterat på bilens tak.
Även om en parkeringsplats inte har laddningsutrustning, och i en akut situation, går det
att ladda
*drivbatteriet utan särskilda metoder så länge det finns solljus.
*Laddningsnivån via solladdningssystemet varierar beroende på förhållanden, t.ex. årstid
och väder.
Solladdningssystem, funktion
Det här systemet genererar solenergi med de solpaneler som är monterade på bilens tak
(solcellstak).
• Drivbatteriet laddas medan bilen är parkerad.
• Drivbatteriets elförbrukning minskas under körning.
Drivbatteriets elförbrukning dämpas och körsträckan i BEV-läge ökar genom att
energiförbrukningen för de tillhörande systemen kompletteras med solenergi.
A12-voltsbatteri
BSolcellstak
CSolcells-ECU
DDrivbatteri
2.2 Laddning
114

Visar information relaterad till
solladdningssystemet
Information relaterad till
solladdningssystemet kan kontrolleras på
informationsdisplayen och multimedia.
ARattmonterade kontroller
(→Sid. 134)
BInformationsdisplay
CMultimedia
Informationsdisplay
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten för att
välja skärmen för solladdning.
AAktuell energialstring
BKörsträcka med energialstring*
*
Körsträcka med energialstring från
slutet av föregående körning till
nuvarande tillstånd. Dessa värden
beräknas genom omvandling av alstrad
energi till körsträcka och kan skilja sig
från den verkliga körsträckan. När
alternativa däck är monterade kan värdet
som visas skilja sig från den verkliga
körsträckan.Multimedia
• Energiskärm
1. Tryck på
.
2. Tryck på "Solkraft".
Om en annan skärm än den som
önskas visas ska du välja ”Energi” på
skärmen.
Bilderna utgör exempel och kan variera
något utifrån verkliga förhållanden.
AAktuell energialstring
BDagens energialstring
CTotal energialstring
DRensa data
Återställer dagens data.
EDaglig energialstring*
*
Kan återställas med vissa åtgärder.
• Avståndsskärm
1. Tryck på
.
2. Tryck på "Solkraft".
Om en annan skärm än den som
önskas visas ska du välja ”Avstånd” på
skärmen.
Bilderna utgör exempel och kan variera
något utifrån verkliga förhållanden.
AAktuell energialstring
2.2 Laddning
115
2
Elbilsystem

BKörsträcka med dagens
energialstring*1
CKörsträcka med total energialstring*1
DRensa data
Återställer dagens data.
EKörsträcka med daglig
energialstring*1, 2
*1Dessa värden beräknas genom
omvandling av alstrad energi till
körsträcka och kan skilja sig från den
verkliga körsträckan. När alternativa däck
är monterade kan värdet som visas skilja
sig från den verkliga körsträckan.
*2Kan återställas med vissa åtgärder.
Solladdningssystem
• I följande fall laddas inte drivbatteriet
med solladdningssystemet.
– Startknappen är inte tryckt till
avstängt läge
– Drivbatteriets värmare är aktiverad
(→Sid. 86)
– Den fjärrstyrda
luftkonditioneringen är igång
– Drivbatteriet är fulladdat
– Drivbatteriet är fullständigt
urladdat
• I följande fall stoppar
solladdningssystemet alstringen av
solenergi och strömtillförsel till
drivbatteri och tillhörande system.
– Motorhuven öppnas
– AC- eller DC-laddning har startat
– Vid användning av ”My Room Mode”
– Solladdningssystemets funktion för
temperaturskydd är aktiverad
– En funktionsstörning har uppstått i
solladdningssystemet
• Mängden energi som genereras av
solcellstaket varierar beroende på
årstid, klimat, väderförhållanden,
bilens vinkel och förhållanden i
omgivningen.
• Om bara en del av solcellstaket är i
skugga kan laddningen sjunka
extremt mycket.• Följ följande råd så att solcellstaket
kan fungera fullt ut.
– Rengör taket regelbundet (I
synnerhet nedfallna löv och
fågelspillning kan leda till väsentligy
minskad kraftgenerering)
– Ta bort snö från taket så snart det är
möjligt
– Fäst inga dekaler eller etiketter på
taket. Vi rekommenderar att
takräcke inte installeras, om det inte
är nödvändigt.
• När drivbatteriet är fulladdat sker
ingen laddning av batteriet med
solladdningsfunktionen. Om laddning
från externa kraftkällor inte är
nödvändig ska bilen laddas med
solladdningssystemet så mycket som
möjligt under dagen och den externa
kraftkällan bara användas under
natten. På det sättet används
solladdningssystemet effektivt.
• Om bilen får stå i varmt väder blir
solladdningens temperaturskydd
enkel att använda på grund av den
höga temperaturen i kupén.
• Applicering av glasbeläggning på
solcellstaket kan förändra ljusets
brytningsindex och minska volymen
alstrad energi.
• Små prickar, streck och fläckar kan
synas i solcellstaket, men det innebär
inte problem med
energialstringsfunktionen eller
säkerheten.
OBSERVERA
Skydda solladdningssystemet mot
skador
• Observera följande säkerhetsåtgärder.
– Gör inte några ändringar av
solcellstaket
– Rikta inte solljus mot solcellstaket
– Placera ingenting ovanpå
solcellstaket
– Utsätt inte solcellstaket för hårda
slag och tryck inte hårt med vassa
föremål från takets undersida.
• Om solcellstaket är skadat ska du inte
2.2 Laddning
116

OBSERVERA(Fortsättning)
röra den skadade ytan. Begär
omedelbart reparation från en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
OBSERVERA(Fortsättning)
kvalifikationer och utrustning.
Om bagage har lastats på taket
→Sid. 183
2.2.13 När laddning inte kan genomföras
Kontrollera följande om laddningen inte startar, även om du har följt den normala
metoden. Om ett meddelande visas på informationsdisplayen, se även sid. 121.
När laddning inte kan genomföras
Se följande tabell och utför lämplig korrigeringsåtgärd.
Felvarningsindikatorn på CCID blinkar
Möjlig orsak Åtgärd
Detekteringsfunktionen
för elläckage, eller självdi-
agnosfunktionen är akti-
verade och strömmen har
brutitsOm spänningen är otillräcklig kan felvarningsindikatorn blinka
om bullerstörningar har uppstått. Återställ systemet och anslut
till en korrekt strömkälla. (→Sid. 77)
Om laddningen inte startar ska du omedelbart stoppa laddnin-
gen och kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
Laddningsindikatorn på laddintaget tänds inte även om anslutningsdonet är anslutet.
Möjlig orsak Åtgärd
Kontakten är inte ordent-
ligt insatt i uttaget.Kontrollera att kontakten är ordentligt ansluten i uttaget.
Strömavbrott har uppstått Utför laddningsproceduren på nytt när strömmen är tillbaka.
Fjärrströmbrytaren är
frånslagenOm det finns en fjärrströmbrytare ska den slås på.
Fastighetens kretsbrytare
har utlösts och strömmen
är brutenKontrollera att kretsbrytaren är ansluten och ingen störning har
uppstått. Kontrollera om bilen kan laddas genom ett annat uttag.
Om laddning är möjlig kan ett fel ha uppstått i det första uttaget.
Kontakta laddningsstationens föreståndare eller en elektriker.
Kortslutning mellan CCID
och kontaktStoppa laddningen omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
AC-anslutningsdonet är
inte säkert anslutet till
AC-laddintagetKontrollera AC-anslutningsdonets anslutningsstatus.
■När AC-anslutningsdonet ansluts ska det införas så att det
sitter säkert.
■Kontrollera att laddintagets laddningsindikator tänds när
AC-anslutningsdonet har anslutits.
Om AC-laddintagets laddindikator inte tänds även om
AC-anslutningsdonet är säkert anslutet kan en funktionsstörning ha
uppstått i systemet. Stoppa laddningen omedelbart och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
2.2 Laddning
117
2
Elbilsystem

Möjlig orsak Åtgärd
Drivbatteriet är redan fullt
laddatNär drivbatteriet är fullt laddat utförs ingen laddning.
AC-laddaren fungerar inteKontakta anläggningsansvarig person om problem har uppstått i
AC-laddaren.
Laddintagets laddningsindikator blinkar och laddningen kan inte genomföras.
Möjlig orsak Åtgärd
När laddindikatorn på laddningsporten blin-
kar normalt
*: Laddningsschema är registre-
ratVänta till den inställda tiden när du vill ladda
enligt laddningsschemat.
Ställ in ”Ladda nu” på ”På” när du vill börja
ladda. (→Sid. 107, Sid. 110)
När laddningsportens laddindikator blinkar
snabbt
*: En funktionsstörning har uppstått i
en extern kraftkälla, eller i bilenEtt meddelande visas på informationsdisplayen
när startknappen är avstängd. Följ anvisning-
arna som visas på informationsdisplayen.
*Se sid. 73 beträffande uppgifter om när laddintagets laddningsindikator lyser och
blinkar.
När DC-laddning inte kan utföras på vanligt sätt
DC-laddningen startar inte
Möjlig orsak Åtgärd
DC-anslutningsdonet är
inte ordentligt anslutet till
bilen.Kontrollera DC-anslutningsdonets laddningsstatus och se till att
det är låst.
Om DC-laddningen inte startar även om DC-anslutningsdonet är
säkert anslutet kan en funktionsstörning ha uppstått i DC-
laddaren eller laddningssystemet.
■Kontakta en ansvarig person på laddningsstationen om en
funktionsstörning har uppstått i DC-laddaren.
■Om ingen funktionsstörning har uppstått i DC-laddaren kan
fel ha uppstått i systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
■Om fel har uppstått i anslutningsstatus beroende på
anslutningsdonets tyngd ska anslutningsdonet kopplas från
och därefter anslutas igen. Lyft upp anslutningsdonet och
håll det på plats i cirka 3 sekunder efter att det förts in tills
det låses. Om anslutningsdonet ändå inte låses ska du
kontrollera att det kan laddas med en annan DC-laddare. DC-anslutningsdonet har
inte låsts på säkert sätt.
Fel har detekterats av DC-
laddaren eller bilens sys-
temkontroll.En funktionsstörning kan ha uppstått i DC-laddaren eller ladd-
ningssystemet.
■Kontakta en ansvarig person på laddningsstationen om en
funktionsstörning har uppstått i DC-laddaren.
■Om ingen funktionsstörning har uppstått i DC-laddaren kan
fel ha uppstått i systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
■Om EV-systemet inte kan startas ska du kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och
utrustning.
2.2 Laddning
118
