TOYOTA BZ4X 2023 Instrukcja obsługi (in Polish)

Stan zewn´trzny akumulatora
12-woltowego
Sprawdziç, czy zaciski przewodów
akumulatora 12-woltowego nie sà
poluzowane lub skorodowane, nie
ma p´kni´ç i nie jest poluzowana
obejma mocujàca.
Zaciski
Obejma mocujàca
Sprawdzanie poziomu elektro-
litu akumulatora 12-woltowego
Upewniç si´, ˝e poziom elektrolitu
znajduje si´ pomi´dzy liniami „UP-
PER LEVEL” i „LOWER LEVEL”.Linia maksymalnego poziomu
„UPPER LEVEL”
Linia minimalnego poziomu
„LOWER LEVEL”
Je˝eli elektrolit znajduje si´ na pozio-
mie linii „LOWER LEVEL” lub ni˝szym,
nale˝y dolaç wody destylowanej.
Dolewanie wody destylowanej
1Zdjàç korek odpowietrzajàcy.
2Dolaç wody destylowanej.
Je˝eli linia „UPPER LEVEL” nie jest wi-
doczna, kontrolowaç poziom elektrolitu,
zaglàdajàc bezpoÊrednio do komory
akumulatora.
3Za∏o˝yç korek odpowietrzajàcy
i prawid∏owo go zamontowaç.
Przed przystàpieniem do ∏adowa-
nia
Podczas ∏adowania z akumulatora 12-
woltowego wydziela si´ wodór – palny
i wybuchowy gaz. Z tego powodu przed
przystàpieniem do tej operacji nale˝y:
W przypadku ∏adowania akumulatora
12-woltowego bez wyjmowania go
B
A
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie459
7
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia
P∏yn ch∏odzàcy nie jest ani samà wodà,
ani nierozcieƒczonym koncentratem ni-
skokrzepnàcym. Nale˝y przestrzegaç
prawid∏owej proporcji koncentratu ni-
skokrzepnàcego i wody, aby zachowaç
odpowiednie w∏asnoÊci smarujàce, an-
tykorozyjne i odprowadzania ciep∏a. Za-
poznaç si´ z zaleceniami podanymi na
opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc
uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
Sprawdzanie akumulatora
12-woltowego
7 BZ4X OM42B96E 9/3/23 11:49 Page 459

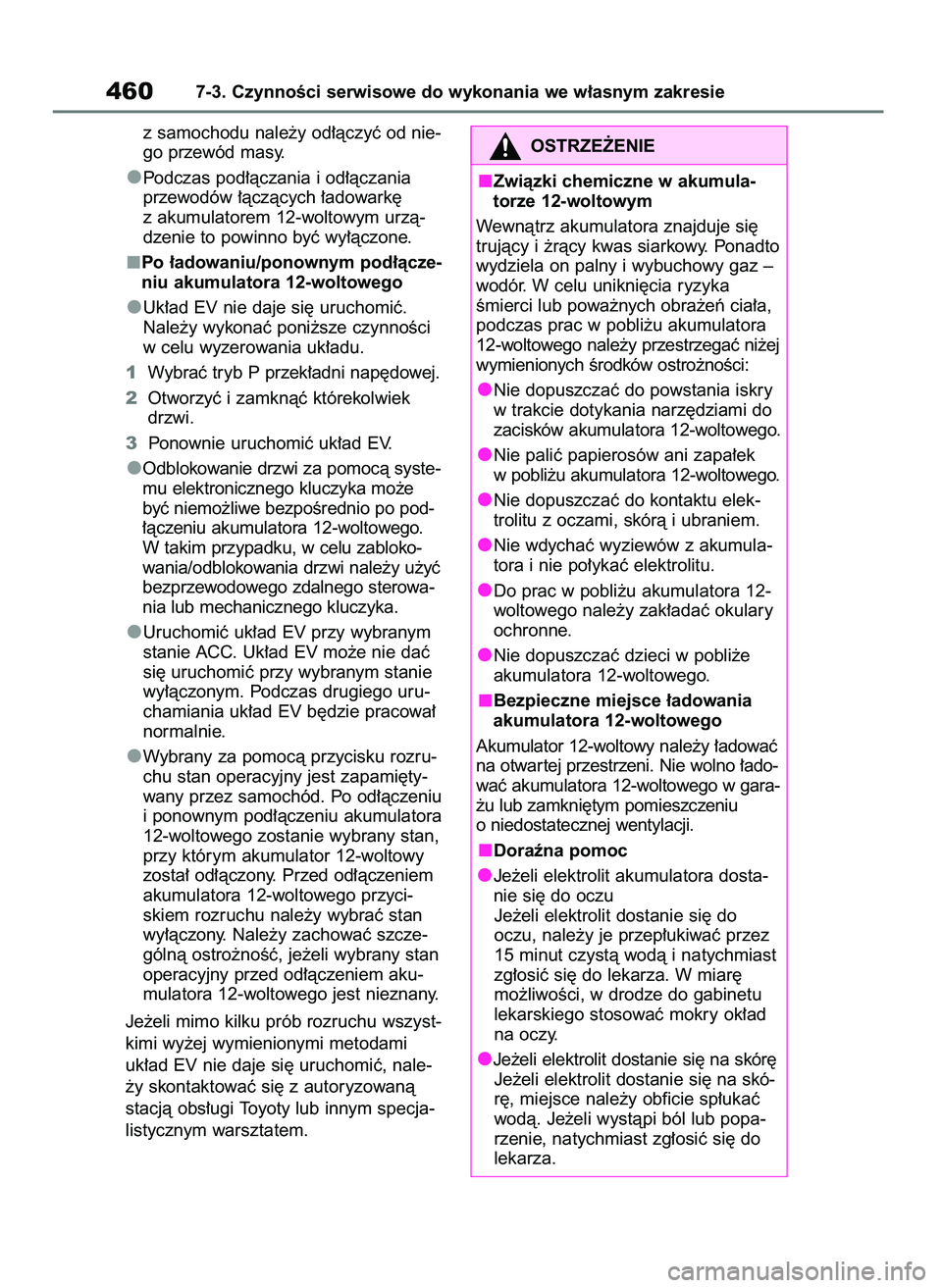

z samochodu nale˝y od∏àczyç od nie-
go przewód masy.
Podczas pod∏àczania i od∏àczania
przewodów ∏àczàcych ∏adowark´
z akumulatorem 12-woltowym urzà-
dzenie to powinno byç wy∏àczone.
Po ∏adowaniu/ponownym pod∏àcze-
niu akumulatora 12-woltowego
Uk∏ad EV nie daje si´ uruchomiç.
Nale˝y wykonaç poni˝sze czynnoÊci
w celu wyzerowania uk∏adu.
1Wybraç tryb P przek∏adni nap´dowej.
2Otworzyç i zamknàç którekolwiek
drzwi.
3Ponownie uruchomiç uk∏ad EV.
Odblokowanie drzwi za pomocà syste-
mu elektronicznego kluczyka mo˝e
byç niemo˝liwe bezpoÊrednio po pod-
∏àczeniu akumulatora 12-woltowego.
W takim przypadku, w celu zabloko-
wania/odblokowania drzwi nale˝y u˝yç
bezprzewodowego zdalnego sterowa-
nia lub mechanicznego kluczyka.
Uruchomiç uk∏ad EV przy wybranym
stanie ACC. Uk∏ad EV mo˝e nie daç
si´ uruchomiç przy wybranym stanie
wy∏àczonym. Podczas drugiego uru-
chamiania uk∏ad EV b´dzie pracowa∏
normalnie.
Wybrany za pomocà przycisku rozru-
chu stan operacyjny jest zapami´ty-
wany przez samochód. Po od∏àczeniu
i ponownym pod∏àczeniu akumulatora
12-woltowego zostanie wybrany stan,
przy którym akumulator 12-woltowy
zosta∏ od∏àczony. Przed od∏àczeniem
akumulatora 12-woltowego przyci-
skiem rozruchu nale˝y wybraç stan
wy∏àczony. Nale˝y zachowaç szcze-
gólnà ostro˝noÊç, je˝eli wybrany stan
operacyjny przed od∏àczeniem aku-
mulatora 12-woltowego jest nieznany.
Je˝eli mimo kilku prób rozruchu wszyst-
kimi wy˝ej wymienionymi metodami
uk∏ad EV nie daje si´ uruchomiç, nale-
˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
4607-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Zwiàzki chemiczne w akumula-
torze 12-woltowym
Wewnàtrz akumulatora znajduje si´
trujàcy i ˝ràcy kwas siarkowy. Ponadto
wydziela on palny i wybuchowy gaz –
wodór. W celu unikni´cia ryzyka
Êmierci lub powa˝nych obra˝eƒ cia∏a,
podczas prac w pobli˝u akumulatora
12-woltowego nale˝y przestrzegaç ni˝ej
wymienionych Êrodków ostro˝noÊci:
Nie dopuszczaç do powstania iskry
w trakcie dotykania narz´dziami do
zacisków akumulatora 12-woltowego.
Nie paliç papierosów ani zapa∏ek
w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elek-
trolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumula-
tora i nie po∏ykaç elektrolitu.
Do prac w pobli˝u akumulatora 12-
woltowego nale˝y zak∏adaç okulary
ochronne.
Nie dopuszczaç dzieci w pobli˝e
akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania
akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏adowaç
na otwar tej przestrzeni. Nie wolno ∏ado-
waç akumulatora 12-woltowego w gara-
˝u lub zamkni´tym pomieszczeniu
o niedostatecznej wentylacji.
Doraêna pomoc
Je˝eli elektrolit akumulatora dosta-
nie si´ do oczu
Je˝eli elektrolit dostanie si´ do
oczu, nale˝y je przep∏ukiwaç przez
15 minut czystà wodà i natychmiast
zg∏osiç si´ do lekarza. W miar´
mo˝liwoÊci, w drodze do gabinetu
lekarskiego stosowaç mokry ok∏ad
na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Je˝eli elektrolit dostanie si´ na skó-
r´, miejsce nale˝y obficie sp∏ukaç
wodà. Je˝eli wystàpi ból lub popa-
rzenie, natychmiast zg∏osiç si´ do
lekarza.
7 BZ4X OM42B96E 9/3/23 11:49 Page 460

Je˝eli ˝aden ze spryskiwaczy nie
dzia∏a lub na wyÊwietlaczu wielo-
funkcyjnym pojawia si´ komunikat
ostrzegawczy, zbiornik spryskiwa-
cza mo˝e byç pusty.
Uzupe∏niç p∏yn do spryskiwaczy.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie461
7
OSTRZE˚ENIE
W razie zachlapania odzie˝y elek-
trolitem
Istnieje ryzyko jego przesiàkni´cia
a˝ do cia∏a. Dlatego nale˝y natych-
miast zdjàç zaplamione ubranie
i w razie potrzeby post´powaç jak
opisano powy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Na-
tychmiast zg∏osiç si´ do lekarza.
Gdy iloÊç elektrolitu jest niewy-
starczajàca
Nie nale˝y u˝ywaç akumulatora, gdy
poziom elektrolitu jest zbyt niski. Po-
woduje to ryzyko jego eksplozji.
UWAGA
Podczas ∏adowania akumulatora
12-woltowego
Nie wolno ∏adowaç akumulatora
12-woltowego, gdy uk∏ad EV pracuje.
Nale˝y upewniç si´, ˝e wszystkie
urzàdzenia elektryczne w samocho-
dzie sà wy∏àczone.
Podczas dolewania wody destylo-
wanej
Nie dolewaç zbyt du˝o wody destylo-
wanej do akumulatora. Nadmiar wody
wylewajàcej si´ z akumulatora 12-wol-
towego podczas jego ∏adowania mo˝e
spowodowaç korozj´.
Dolewanie p∏ynu do spryski-
waczy
OSTRZE˚ENIE
Podczas dolewania p∏ynu
Ze wzgl´du na zawar toÊç alkoholu
w p∏ynie do spryskiwaczy nie nale˝y
go dolewaç, gdy uk∏ad EV jest goràcy
lub pracuje, poniewa˝ w razie rozlania
p∏ynu mo˝e on ulec zapaleniu.
UWAGA
Nie stosowaç niew∏aÊciwych p∏y-
nów
Do zbiornika spryskiwaczy nie wolno
wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia.
Grozi to zaplamieniem powierzchni
lakierowanych, jak równie˝ uszkodze-
niem pompy, skutkujàcym niedzia∏a-
niem spryskiwaczy. Rozcieƒczanie
p∏ynu
W razie potrzeby p∏yn do spryski-
waczy szyb mo˝na rozcieƒczyç
wodà.
Nale˝y przestrzegaç podanych na ety-
kiecie opakowania p∏ynu temperatur
zamarzania.
7 BZ4X OM42B96E 9/3/23 11:49 Page 461

Nale˝y sprawdziç, czy g∏´bokoÊç
bie˝nika osiàgn´∏a poziom wskaêni-
ków zu˝ycia bie˝nika. Nale˝y rów-
nie˝ sprawdziç, czy opony nie sà
nieprawid∏owo zu˝yte, np. nadmier-
nie wytar ty bie˝nik po jednej stronie
Bie˝nik nowy
Bie˝nik zu˝yty
Wskaêniki zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika
oznaczone jest symbolami TWI lub „ ”
wyt∏oczonymi na bocznych Êciankach
opon.
Opon´ nale˝y wymieniç, je˝eli g∏´bo-
koÊç bie˝nika osiàga poziom wskaêni-ków zu˝ycia bie˝nika opony.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
Wskaêniki zu˝ycia bie˝nika sta∏y si´
widoczne.
Pojawià si´ przeci´cia, rozwarstwie-
nia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy,
a tak˝e wybrzuszenia, które sà ozna-
kà wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z po-
wodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia
nie mo˝na jej naprawiç.
W razie wàtpliwoÊci skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat
wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie
nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Gdy g∏´bokoÊç bie˝nika opony
zimowej nie przekracza 4 mm.
W takim przypadku opona zimowa traci
swà skutecznoÊç.
Wymiana opon
Samochód mo˝e nie byç wyposa˝ony
w podnoÊnik i narz´dzia do wymiany
ko∏a. W takiej sytuacji, do wymiany kó∏,
nale˝y kupiç narz´dzia i podnoÊnik.
W celu ich nabycia mo˝na skontakto-
waç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
Klucz do Êrub kó∏
PodnoÊnik
Korba podnoÊnika
.C
B
A
4627-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Opony
Opony nale˝y wymieniaç i prze-
k∏adaç zgodnie z harmonogra-
mem obs∏ug przeglàdowych
i stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
7 BZ4X OM42B96E 9/3/23 11:49 Page 462

Ko∏a nale˝y okresowo przek∏adaç
zgodnie ze schematem na ilustracji.
Z przodu
W celu wyrównania stopnia zu˝ycia
wszystkich opon oraz przed∏u˝enia ich
trwa∏oÊci Toyota zaleca okresowà za-
mian´ kó∏ miejscami (rotacj´) co oko∏o
10 000 km.
Po prze∏o˝eniu kó∏ nale˝y dokonaç kali-
bracji uk∏adu monitorowania ciÊnienia
w ogumieniu.
Po prze∏o˝eniu kó∏.
Upewniç si´, ˝e przyciskiem rozruchu
wybrany jest stan wy∏àczony. W przy-
padku prze∏o˝enia kó∏, gdy przyciskiem
rozruchu wybrany jest stan ON, infor-
macja o pozycji poszczególnych kó∏ nie
zostanie zaktualizowana.
Gdy do takiej sytuacji dojdzie, nale˝y
przyciskiem rozruchu wybraç stan wy∏à-
czony, a nast´pnie stan ON bàdê po jego
sprawdzeniu, czy ciÊnienie w oponach
jest prawid∏owe, skalibrowaç uk∏ad moni-
torowania.
Samochód ten wyposa˝ony jest
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie463
7
OSTRZE˚ENIE
Podczas sprawdzania lub wy-
miany opon
W celu unikni´cia wypadku nale˝y
przestrzegaç nast´pujàcych zaleceƒ:
Nieprzestrzeganie ich grozi uszkodze-
niem elementów uk∏adu nap´dowego
i niebezpiecznà zmianà w∏asnoÊci jezd-
nych samochodu, co stwarza ryzyko
spowodowania wypadku, w wyniku któ-
rego mo˝e dojÊç do Êmierci lub powa˝-
nych obra˝eƒ cia∏a.
Nie wolno zak∏adaç opon ró˝nych
producentów, niejednakowego rodza-
ju lub o niejednakowym bie˝niku.
Nie wolno równie˝ zak∏adaç opon
o ró˝nym stopniu zu˝ycia bie˝nika.
Nie wolno zak∏adaç opon o rozmia-
rze innym ni˝ zalecany przez Toyot´.
Nie wolno mieszaç ró˝nych rodza-
jów opon (radialnych, opasanych
lub diagonalnych).
Nie wolno mieszaç opon letnich,
ca∏osezonowych i zimowych.
Nie zak∏adaç opon pochodzàcych
z innych pojazdów.
Nie nale˝y u˝ywaç opon niewiado-
mego pochodzenia.
Nie wolno holowaç tym samocho-
dem, je˝eli zamontowane jest ko∏o
naprawione za pomocà awaryjnego
zestawu naprawczego do ogumie-
nia. Nadmierne obcià˝enie opony
mo˝e spowodowaç jej niespodzie-
wane uszkodzenie.
UWAGA
Jazda po drogach o z∏ej nawierzch-
ni
Na drogach nieutwardzonych bàdê
z uszkodzeniami nawierzchni nale˝y
zachowaç szczególnà ostro˝noÊç.
W takich warunkach mo˝e dojÊç do
spadku ciÊnienia w ogumieniu, co
ograniczy jego mo˝liwoÊci amor tyzacji
wstrzàsów. Ponadto na tego typu na-
wierzchniach istnieje ryzyko uszko-
dzenia opon i tarcz kó∏ oraz podwozia
samochodu.
W razie spadku ciÊnienia w oponie
podczas jazdy
Natychmiast przerwaç jazd´, aby nie
dopuÊciç do zniszczenia opony i/lub
tarczy ko∏a.
Okresowe przek∏adanie kó∏
Uk∏ad monitorowania ciÊnie-
nia w ogumieniu
7 BZ4X OM42B96E 9/3/23 11:49 Page 463

w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie
sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w opo-
nach, zanim dojdzie do powa˝niej-
szych zagro˝eƒ.
Nale˝y przeprowadziç kalibracj´
uk∏adu monitorowania ciÊnienia
w ogumieniu.
Je˝eli pojawi si´ komunikat
„Wyreguluj ciÊnienie” (Normalne
ostrze˝enie)
Ostrzeganie za pomocà lampki ostrze-
gawczej ciÊnienia w ogumieniu i sygna-
∏u ostrzegawczego, gdy nie jest znana
war toÊç niskiego ciÊnienia w ogumieniu
i prawdopodobnie wynika z naturalnego
ubytku powietrza lub zmiany ciÊnienia
w wyniku dzia∏ania temperatury ze-
wn´trznej.
Je˝eli pojawi si´ komunikat „Na-
tychmiast sprawdê opon´ gdy
b´dzie to bezpieczne” (Ostrze˝e-
nie awaryjne)
Ostrzeganie za pomocà lampki ostrze-
gawczej ciÊnienia w ogumieniu i sygna∏u
ostrzegawczego, gdy znana jest war toÊç
niskiego ciÊnienia w ogumieniu i praw-
dopodobnie wynika z nag∏ego ubytku
powietrza.
Jednak, uk∏ad mo˝e nie byç w stanie
wykryç nag∏ego rozerwania opony (p´k-
ni´cie itp.).
Zarejestrowane przez uk∏ad mo-
nitorowania war toÊci ciÊnienia
w poszczególnych oponach mo-
gà zostaç pokazane na wyÊwie-
tlaczu wielofunkcyjnym.Jak zmieniç jednostki
1Zaparkowaç samochód w bez-
piecznym miejscu i wy∏àczyç
uk∏ad EV.
2Uruchomiç uk∏ad EV.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
aby wybraç .
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, aby wybraç „Ustawienia po-
jazdu”, a nast´pnie przytrzymaç
wciÊni´ty przycisk „OK”.
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia TPWS”,
a nast´pnie nacisnàç „OK”.
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawianie jednostki”,
a nast´pnie nacisnàç „OK”.
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç ˝àdanà jednostk´, a na-
st´pnie nacisnàç „OK”.
Regularna kontrola ciÊnienia
w ogumieniu
Uk∏ad monitorowania nie zwalnia z ko-
niecznoÊci regularnego sprawdzania
ciÊnienia w ogumieniu za pomocà ma-
nometru. Kontrola taka powinna byç
elementem rutynowych czynnoÊci spraw-
dzajàcych stan techniczny samochodu.
CiÊnienie w ogumieniu
Po wybraniu przyciskiem rozruchu
stanu ON wyÊwietlenie informacji
o ciÊnieniu w ogumieniu mo˝e zajàç
kilka minut. Podobna sytuacja mo˝e
nastàpiç po regulacji ciÊnienia w ogu-
mieniu.
4647-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
7 BZ4X OM42B96E 9/3/23 11:49 Page 464

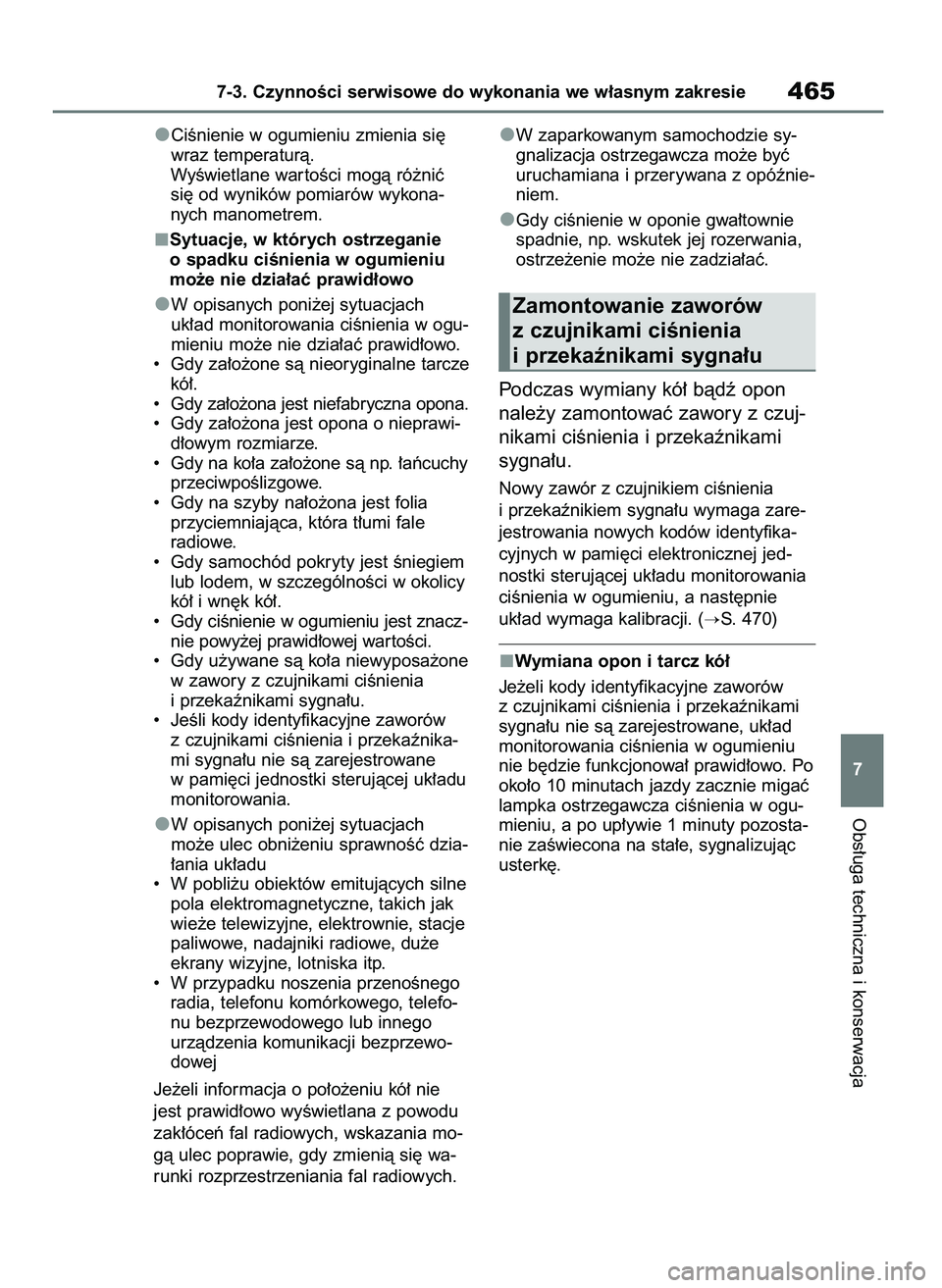

CiÊnienie w ogumieniu zmienia si´
wraz temperaturà.
WyÊwietlane war toÊci mogà ró˝niç
si´ od wyników pomiarów wykona-
nych manometrem.
Sytuacje, w których ostrzeganie
o spadku ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo
W opisanych poni˝ej sytuacjach
uk∏ad monitorowania ciÊnienia w ogu-
mieniu mo˝e nie dzia∏aç prawid∏owo.
• Gdy za∏o˝one sà nieoryginalne tarcze
kó∏.
• Gdy za∏o˝ona jest niefabryczna opona.
• Gdy za∏o˝ona jest opona o nieprawi-
d∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcuchy
przeciwpoÊlizgowe.
• Gdy na szyby na∏o˝ona jest folia
przyciemniajàca, która t∏umi fale
radiowe.
• Gdy samochód pokryty jest Êniegiem
lub lodem, w szczególnoÊci w okolicy
kó∏ i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacz-
nie powy˝ej prawid∏owej war toÊci.
• Gdy u˝ywane sà ko∏a niewyposa˝one
w zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
• JeÊli kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nie sà zarejestrowane
w pami´ci jednostki sterujàcej uk∏adu
monitorowania.
W opisanych poni˝ej sytuacjach
mo˝e ulec obni˝eniu sprawnoÊç dzia-
∏ania uk∏adu
• W pobli˝u obiektów emitujàcych silne
pola elektromagnetyczne, takich jak
wie˝e telewizyjne, elektrownie, stacje
paliwowe, nadajniki radiowe, du˝e
ekrany wizyjne, lotniska itp.
• W przypadku noszenia przenoÊnego
radia, telefonu komórkowego, telefo-
nu bezprzewodowego lub innego
urzàdzenia komunikacji bezprzewo-
dowej
Je˝eli informacja o po∏o˝eniu kó∏ nie
jest prawid∏owo wyÊwietlana z powodu
zak∏óceƒ fal radiowych, wskazania mo-
gà ulec poprawie, gdy zmienià si´ wa-
runki rozprzestrzeniania fal radiowych.W zaparkowanym samochodzie sy-
gnalizacja ostrzegawcza mo˝e byç
uruchamiana i przerywana z opóênie-
niem.
Gdy ciÊnienie w oponie gwa∏townie
spadnie, np. wskutek jej rozerwania,
ostrze˝enie mo˝e nie zadzia∏aç.
Podczas wymiany kó∏ bàdê opon
nale˝y zamontowaç zawory z czuj-
nikami ciÊnienia i przekaênikami
sygna∏u.
Nowy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u wymaga zare-
jestrowania nowych kodów identyfika-
cyjnych w pami´ci elektronicznej jed-
nostki sterujàcej uk∏adu monitorowania
ciÊnienia w ogumieniu, a nast´pnie
uk∏ad wymaga kalibracji. (
S. 470)
Wymiana opon i tarcz kó∏
Je˝eli kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad
monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po
oko∏o 10 minutach jazdy zacznie migaç
lampka ostrzegawcza ciÊnienia w ogu-
mieniu, a po up∏ywie 1 minuty pozosta-
nie zaÊwiecona na sta∏e, sygnalizujàc
usterk´.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie465
7
Zamontowanie zaworów
z czujnikami ciÊnienia
i przekaênikami sygna∏u
7 BZ4X OM42B96E 9/3/23 11:49 Page 465

Po prze∏o˝eniu kó∏.
Konieczne jest zarejestrowanie
po∏o˝enia ka˝dego z kó∏ po ichokresowym prze∏o˝eniu.
Rejestracj´ po∏o˝enie mo˝na wyko-
naç samodzielnie. Rejestracja po∏o-
˝enia kó∏ odbywa si´ poprzez jazd´
do przodu z umiarkowanymi skr´ta-
mi w lewo iw prawo. Jednak, zale˝-
nie od warunków jazdy oraz otocze-
nia, rejestracja mo˝e trwaç d∏u˝ej.
Rejestracja pozycji opon
1Zaparkowaç samochód w bez-
piecznym miejscu, przyciskiem
rozruchu wybraç stan wy∏àczony
i poczekaç 15 minut lub d∏u˝ej.
2Uruchomiç uk∏ad EV (
S. 227)
Rejestracja nie jest mo˝liwa podczas
jazdy.
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêników
i wybraç .
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie nacisnàç i przytrzy-
maç „OK”.
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników
i wybraç „Ustawienia TPWS”,
a nast´pnie nacisnàç „OK”.
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêników
i wybraç „Przek∏adanie opon”,
a nast´pnie nacisnàç „OK”.
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêników
i wybraç „OK”, a nast´pnie naci-
snàç „OK”.
4667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Naprawa bàdê wymiana opon,
kó∏, zaworów z czujnikami ciÊnie-
nia i przekaênikami sygna∏u oraz
os∏on ochronnych na zawory
Wymian´ tarcz kó∏, opon lub zawo-
rów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u nale˝y zlecaç
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu
warsztatowi, poniewa˝ podczas tej
czynnoÊci istnieje ryzyko uszkodze-
nia zaworów i czujników.
Nale˝y pami´taç o za∏o˝eniu os∏on
na zawory opony. Zaniechanie za∏o-
˝enia os∏on na zawory grozi wnika-
niem wody i w efekcie zakleszcze-
niem zaworów.
Do wymiany os∏on na zawory nale-
˝y stosowaç os∏ony o w∏aÊciwym
rozmiarze. Niew∏aÊciwa os∏ona
mo˝e zablokowaç si´.
Aby uniknàç uszkodzenia zawo-
rów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajà-
cego mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem. Podczas wymiany opony
nale˝y pami´taç o wymianie zaworu
z czujnikiem ciÊnienia i przekaênikiem
sygna∏u.
Rejestrowanie po∏o˝enia
ka˝dego z kó∏ po ich okreso-
wym prze∏o˝eniu
7 BZ4X OM42B96E 9/3/23 11:49 Page 466

Pojawi si´ komunikat na wyÊwietlaczu
wielofunkcyjnym. Na wyÊwietlaczu wie-
lofunkcyjnym dla ka˝dego ko∏a wyÊwie-
tlane b´dzie równie˝ „- -” do momentu
rozpoznania przez uk∏ad pozycji kó∏.
„Ustawianie ciÊnienia Poczekaj
chwil´”
8Nale˝y jechaç z pr´dkoÊcià oko∏o
40 km/h lub wi´kszà przez oko∏o
10 do 30 minut.
Po zakoƒczeniu rejestracji pozycji kó∏,
na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ war toÊç ciÊnienia dla ka˝dego
ko∏a.
Je˝eli jazda z pr´dkoÊcià oko∏o 40 km/h
lub wi´kszà nie jest mo˝liwa, rejestracja
mo˝e zostaç zakoƒczona po d∏ugiej jeê-
dzie. Jednak, je˝eli kalibracja nie zostanie
zakoƒczona po oko∏o 1 godzinie jazdy lub
d∏u˝ej, nale˝y zatrzymaç samochód
w bezpiecznym miejscu na oko∏o 15 mi-
nut i ponownie wykonaç jazd´.
Podczas rejestrowania po∏o˝enia
kó∏
W normalnych warunkach, rejestracja
po∏o˝enia powinna zakoƒczyç si´
w ciàgu oko∏o 30 minut.
Rejestracja po∏o˝enia kó∏ jest wyko-
nywana podczas jazdy z pr´dkoÊcià
oko∏o 40 km/h lub wi´kszà.
Kalibracja uk∏adu
Je˝eli podczas rejestracji po∏o˝enia
kó∏ przyciskiem rozruchu zostanie
wybrany stan wy∏àczony, przy nast´p-
nym wybraniu stanu ON procedurarejestracji zostanie wznowiona i nie
b´dzie koniecznoÊci jej ponownego
uruchamiania.
Podczas gdy okreÊlana jest pozycja
kó∏ i ciÊnienie w ogumieniu nie jest
wyÊwietlane na wyÊwietlaczu wielo-
funkcyjnym, je˝eli ciÊnienie w ogu-
mieniu spadnie, zaÊwieci si´ lampka
ostrzegawcza ciÊnienia w ogumieniu.
W razie niepoprawnego zakoƒczenia
rejestracji
W nast´pujàcych sytuacjach rejestra-
cja po∏o˝enia kó∏ mo˝e trwaç d∏u˝ej
ni˝ zwykle lub mo˝e nie byç mo˝liwa.
• Samochód nie jedzie z pr´dkoÊcià
oko∏o 40 km/h lub wi´kszà.
• Samochód u˝ytkowany jest na dro-
gach nieutwardzonych.
Je˝eli kalibracja nie zostanie zakoƒczo-
na po oko∏o 1 godzinie jazdy lub d∏u˝ej,
nale˝y zatrzymaç samochód w bez-
piecznym miejscu na oko∏o 15 minut
i ponownie wykonaç jazd´.
Je˝eli podczas rejestracji po∏o˝enia
kó∏ samochód b´dzie cofa∏, wszystkie
zarejestrowane do tego momentu da-
ne zostanà usuni´te. Nale˝y ponow-
nie wykonaç jazd´.
Gdy nale˝y ustawiç ciÊnienie
w ogumieniu
W nast´pujàcych sytuacjach ko-
nieczne b´dzie wykonanie procedu-
ry ustawiania ciÊnienia w ogumie-
niu uk∏adu monitorowania ciÊnienia
w ogumieniu.
Gdy okreÊlone ciÊnienie w ogu-
mieniu uleg∏o zmianie, na przy-
k∏ad z powodu przewo˝onego
baga˝u itp.
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie467
7Ustawianie ciÊnienia w ogu-
mieniu
7 BZ4X OM42B96E 9/3/23 11:49 Page 467

Po zmianie ciÊnienia w ogumie-
niu, na przyk∏ad gdy zmieniony
zostanie rozmiar opon.
Je˝eli ciÊnienie w ogumieniu zosta-
∏o ustawione na okreÊlony poziom,
nale˝y wykonaç procedur´ ustawia-
nia ciÊnienia w ogumieniu, wybiera-
jàc odpowiednie ciÊnienie na wy-
Êwietlaczu wielofunkcyjnym.
Je˝eli ciÊnienie w ogumieniu powin-
no byç inne ni˝ okreÊlone, na przy-
k∏ad gdy u˝ywane sà opony o in-
nym rozmiarze ni˝ standardowy itp.,
nale˝y ustawiç ciÊnienie w ogumie-
niu na podstawie aktualnego ciÊnie-
nia. Przed wykonaniem kalibracji
nale˝y doprowadziç ciÊnienie we
wszystkich oponach do prawid∏owej
war toÊci. Uk∏ad monitorowania
przyjmie aktualny stan jako wzorco-
wy.
Ustawienie poprzez wybór
okreÊlonego ciÊnienia w ogu-
mieniu
1Uruchomiç uk∏ad EV (
S. 227)
Ustawienie ciÊnienia w ogumieniu nie
jest mo˝liwe podczas jazdy.
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêników
i wybraç .
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie nacisnàç i przytrzy-
maç „OK”.
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników
i wybraç „Ustawienia TPWS”,
a nast´pnie nacisnàç „OK”.5Sterowania zespo∏em wskaêni-
ków, wybraç „Ust. ciÊn. w opo-
nach”, a nast´pnie nacisnàç
„OK”.
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienie wg podane-
go ciÊnienia”, a nast´pnie naci-
snàç „OK”.
Wybraç ˝àdane ciÊnienie w przednich
i tylnych ko∏ach.
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêników
i wybraç „OK”, a nast´pnie naci-
snàç „OK”.
Lampka ostrzegawcza ciÊnienia w ogu-
mieniu mignie powoli 3 razy i na wy-
Êwietlaczu wielofunkcyjnym zostanie
wyÊwietlony komunikat informujàcy
o trwajàcej procedurze ustawiania
ciÊnienia.
Po ustawieniu ciÊnienia w ogumieniu,
na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat informujàcy o zakoƒ-
czeniu procedury.
„Ustawianie ciÊnienia Poczekaj
chwil´”A
4687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
7 BZ4X OM42B96E 9/3/23 11:49 Page 468
