7318-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S
Vehículos con un neumático de repuesto compacto

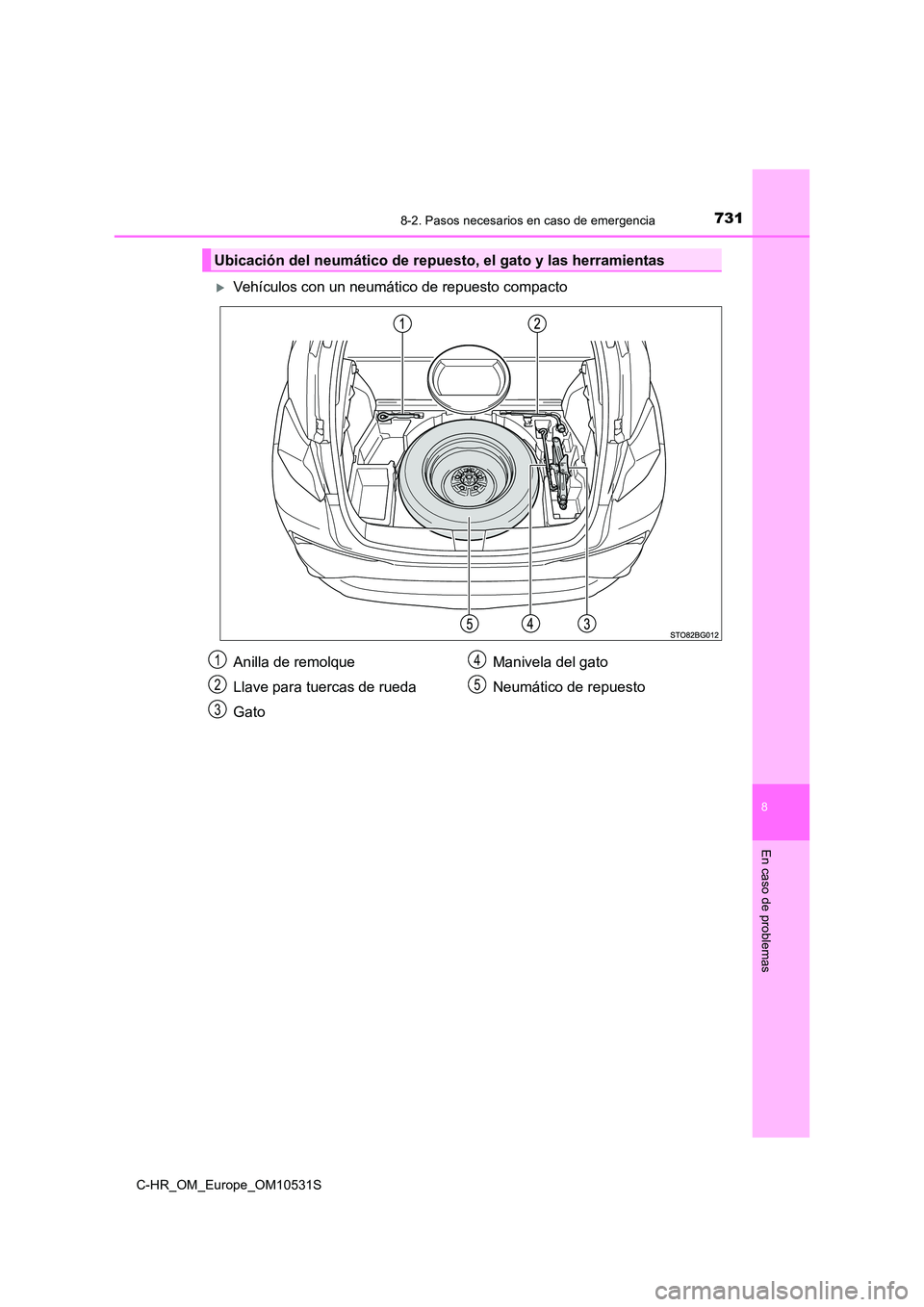

Ubicación del neumático de repuesto, el gato y las herramientas
Anilla de remolque
Llave para tuercas de rueda
Gato
Manivela del gato
Neumático de repuesto
1
2
3
4
5

7328-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

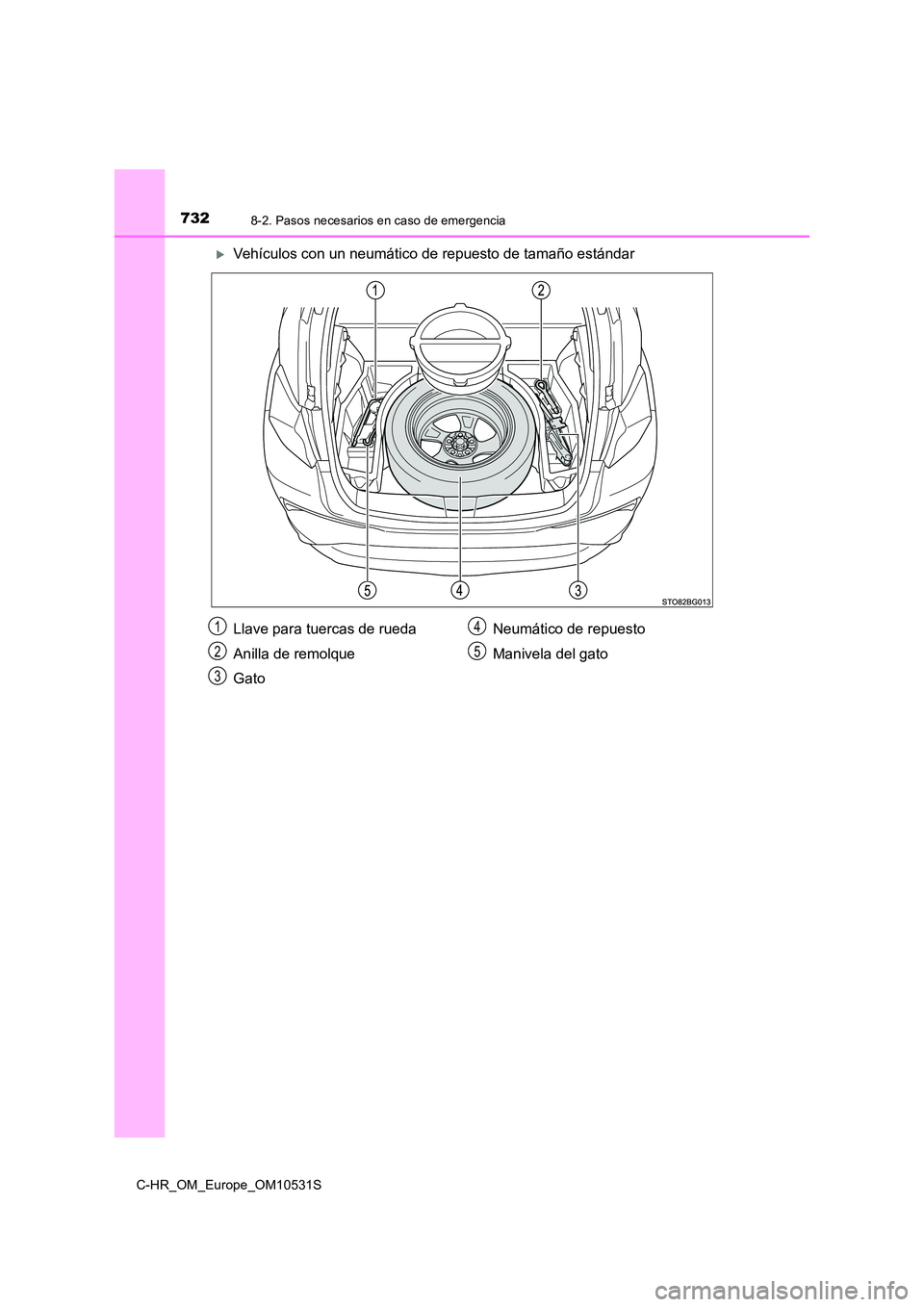

Vehículos con un neumático de repuesto de tamaño estándar
Llave para tuercas de rueda
Anilla de remolque
Gato
Neumático de repuesto
Manivela del gato
1
2
3
4
5

7338-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato podría provocar la caída repentina del vehículo y
ocasionar lesiones graves o incluso mortales.
● No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar las cadenas.
● Utilice únicamente el gato suministrado con el vehículo para cambiar un neumático
pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para cambiar los neumáticos
de su vehículo.
● Coloque el gato correctamente en su punto de colocación.
● No coloque ninguna parte del cuerpo debajo del vehículo mientras esté levantado
con el gato.
● No arranque el motor ni conduzca el vehículo mientras el vehículo esté levantado
por el gato.
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
● No levante el vehículo a una altura superior a la necesaria para cambiar el
neumático.
● Utilice un soporte de gato si es necesario para introducirse bajo el vehículo.
● Al bajar el vehículo, asegúrese de que no haya nadie cerca del mismo. Si hay
gente cerca, avíseles verbalmente antes de bajarlo.

7348-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

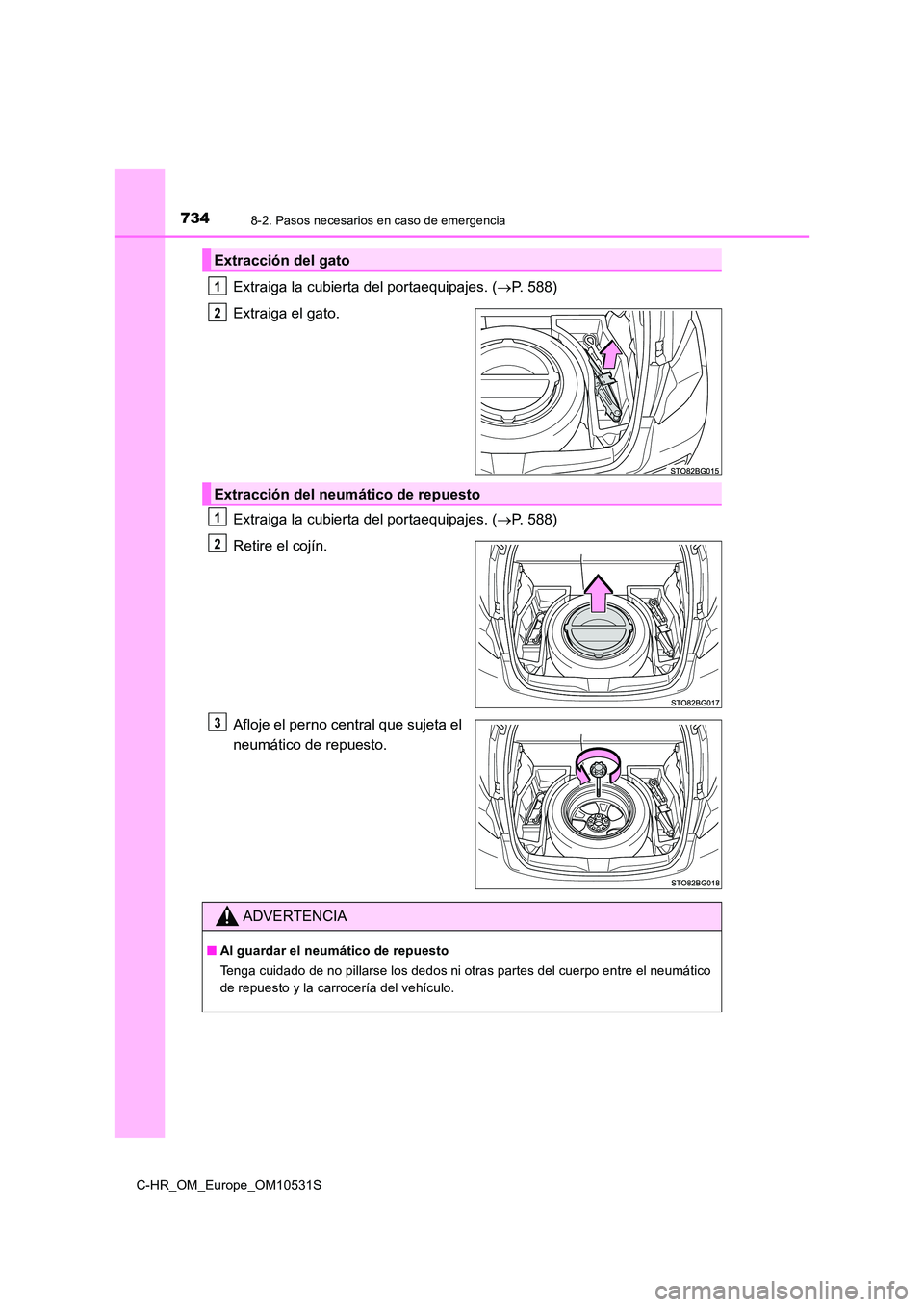

Extraiga la cubierta del portaequipajes. (P. 588)
Extraiga el gato.
Extraiga la cubierta del portaequipajes. ( P. 588)
Retire el cojín.
Afloje el perno central que sujeta el
neumático de repuesto.
Extracción del gato
1
2
Extracción del neumático de repuesto
1
2
3
ADVERTENCIA
■ Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.

7358-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S

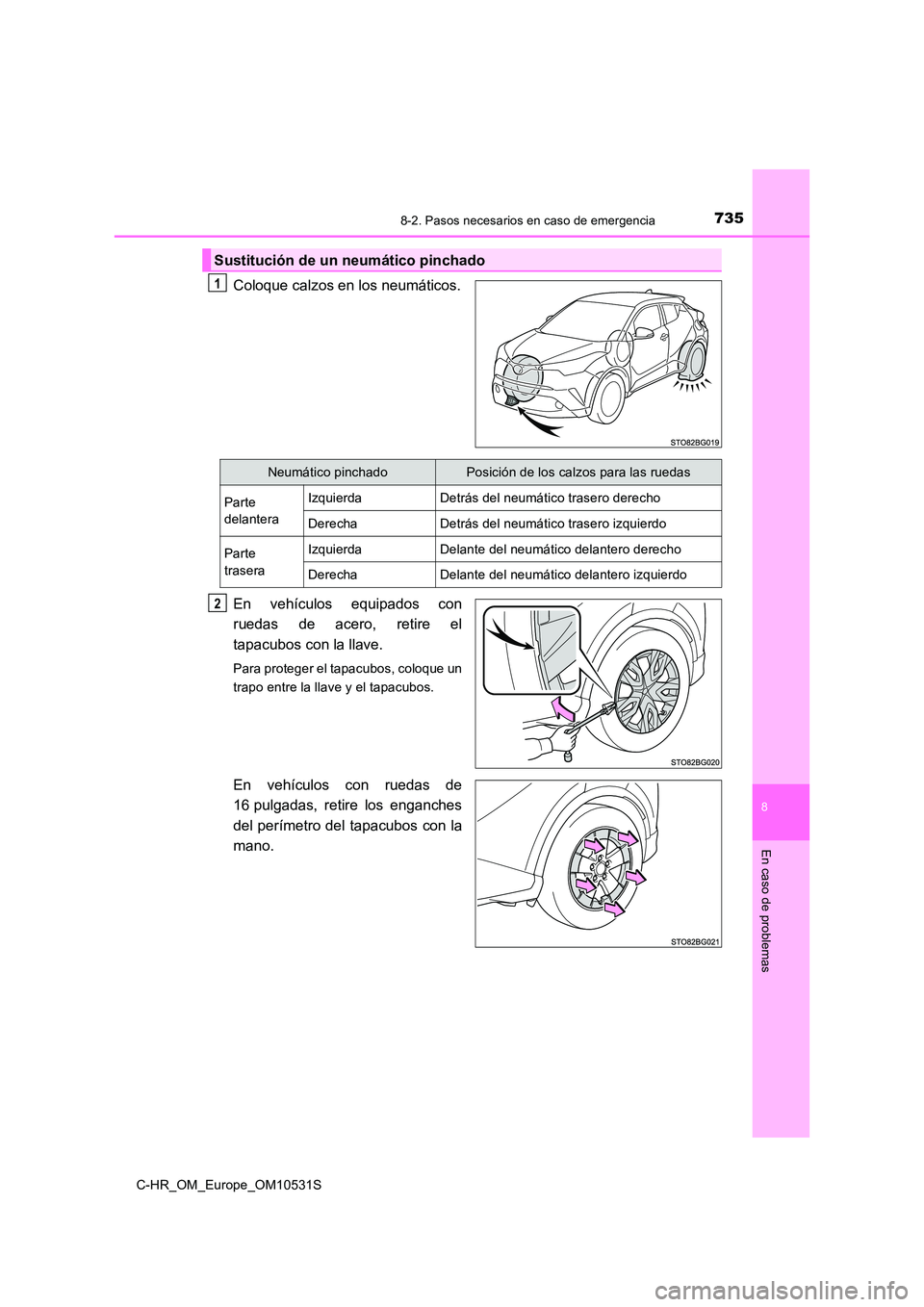

Coloque calzos en los neumáticos.
En vehículos equipados con
ruedas de acero, retire el
tapacubos con la llave.
Para proteger el tapacubos, coloque un
trapo entre la llave y el tapacubos.
En vehículos con ruedas de
16 pulgadas, retire los enganches
del perímetro del tapacubos con la
mano.
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delantera
IzquierdaDetrás del neumático trasero derecho
DerechaDetrás del neumático trasero izquierdo
Parte
trasera
IzquierdaDelante del neumático delantero derecho
DerechaDelante del neumático delantero izquierdo
2

7368-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S
Afloje con cuidado las tuercas de
las ruedas (una vuelta).
Gire la parte del gato con la
mano hasta que centro de la
muesca del gato esté en contacto
con el centro del punto de
colocación del mismo.
Coloque la manivela del gato y la
llave para tuercas de rueda como
se muestra en la ilustración.
3
4
5

7378-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S

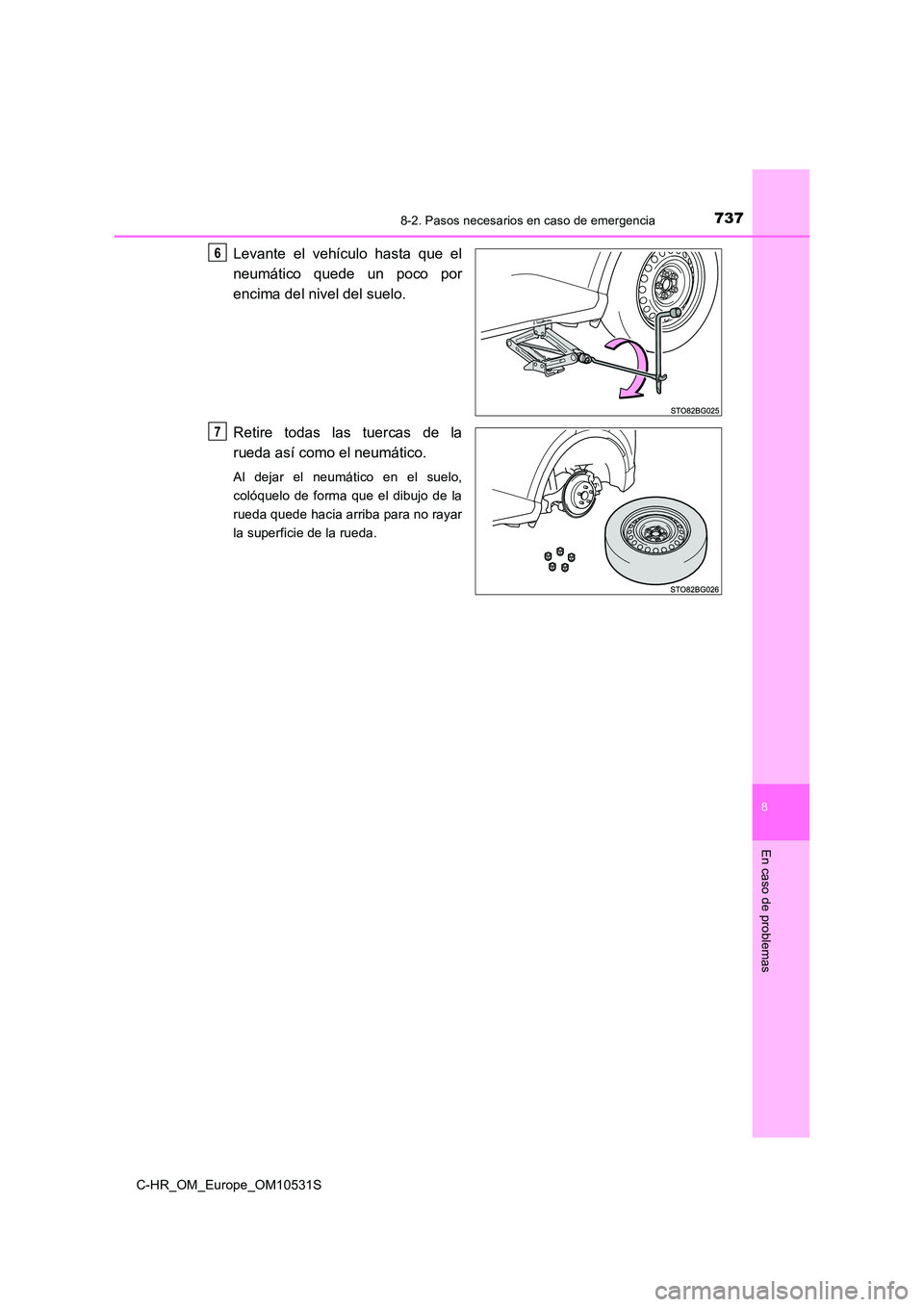

Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Retire todas las tuercas de la
rueda así como el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
6
7

7388-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

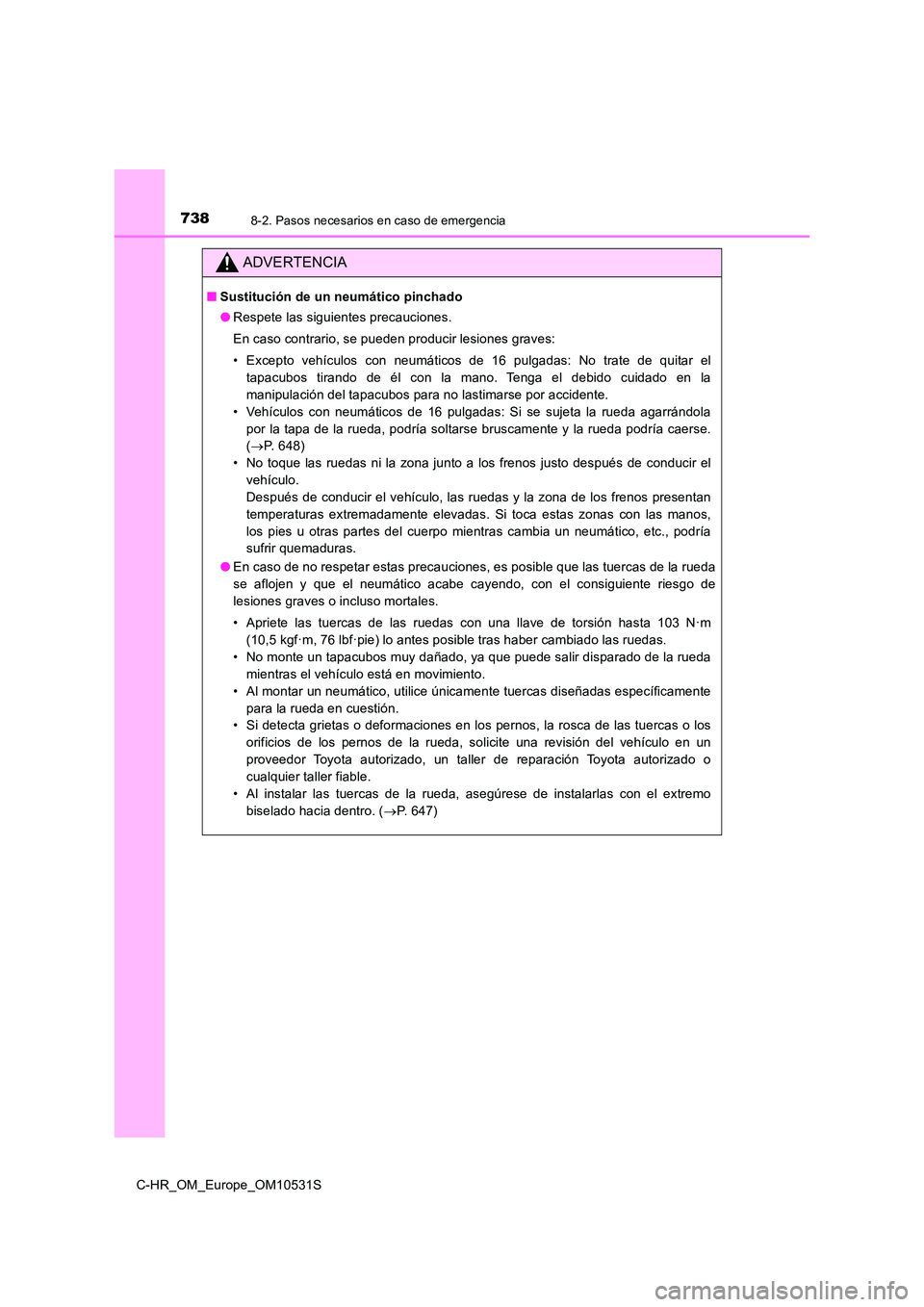

ADVERTENCIA
■Sustitución de un neumático pinchado
● Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves:
• Excepto vehículos con neumáticos de 16 pulgadas: No trate de quitar el
tapacubos tirando de él con la mano. Tenga el debido cuidado en la
manipulación del tapacubos para no lastimarse por accidente.
• Vehículos con neumáticos de 16 pulgadas: Si se sujeta la rueda agarrándola
por la tapa de la rueda, podría soltarse bruscamente y la rueda podría caerse.
( P. 648)
• No toque las ruedas ni la zona junto a los frenos justo después de conducir el
vehículo.
Después de conducir el vehículo, las ruedas y la zona de los frenos presentan
temperaturas extremadamente elevadas. Si toca estas zonas con las manos,
los pies u otras partes del cuerpo mientras cambia un neumático, etc., podría
sufrir quemaduras.
● En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de
lesiones graves o incluso mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N·m
(10,5 kgf·m, 76 lbf·pie) lo antes posible tras haber cambiado las ruedas.
• No monte un tapacubos muy dañado, ya que puede salir disparado de la rueda
mientras el vehículo está en movimiento.
• Al montar un neumático, utilice únicamente tuercas diseñadas específicamente
para la rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, la rosca de las tuercas o los
orificios de los pernos de la rueda, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
• Al instalar las tuercas de la rueda, asegúrese de instalarlas con el extremo
biselado hacia dentro. ( P. 6 4 7 )

7398-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
C-HR_OM_Europe_OM10531S
Retire cualquier resto de suciedad
u objetos extraños de la superficie
de contacto de la rueda.
En caso de que haya alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, de modo que el
neumático podría salirse.
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas ellas.
Al sustituir una llanta de acero por
una llanta de acero (incluyendo un
neumático de repuesto compacto),
apriete las tuercas hasta que la
parte cónica entre en contacto con
el asiento de la llanta.
Al sustituir una llanta de aluminio
por una llanta de acero (incluyendo
un neumático de repuesto
compacto), apriete las tuercas
hasta que la parte cónica entre en
contacto con el asiento de la llanta.
Al sustituir una llanta de aluminio
por una llanta de aluminio, apriete
las tuercas hasta que las
arandelas entren en contacto con
la llanta.
Montaje del neumático de repuesto
1
2
Parte cónica
Asiento de la llanta
Parte cónica
Asiento de la llanta
Lavador
Disco de la rueda

7408-2. Pasos necesarios en caso de emergencia
C-HR_OM_Europe_OM10531S

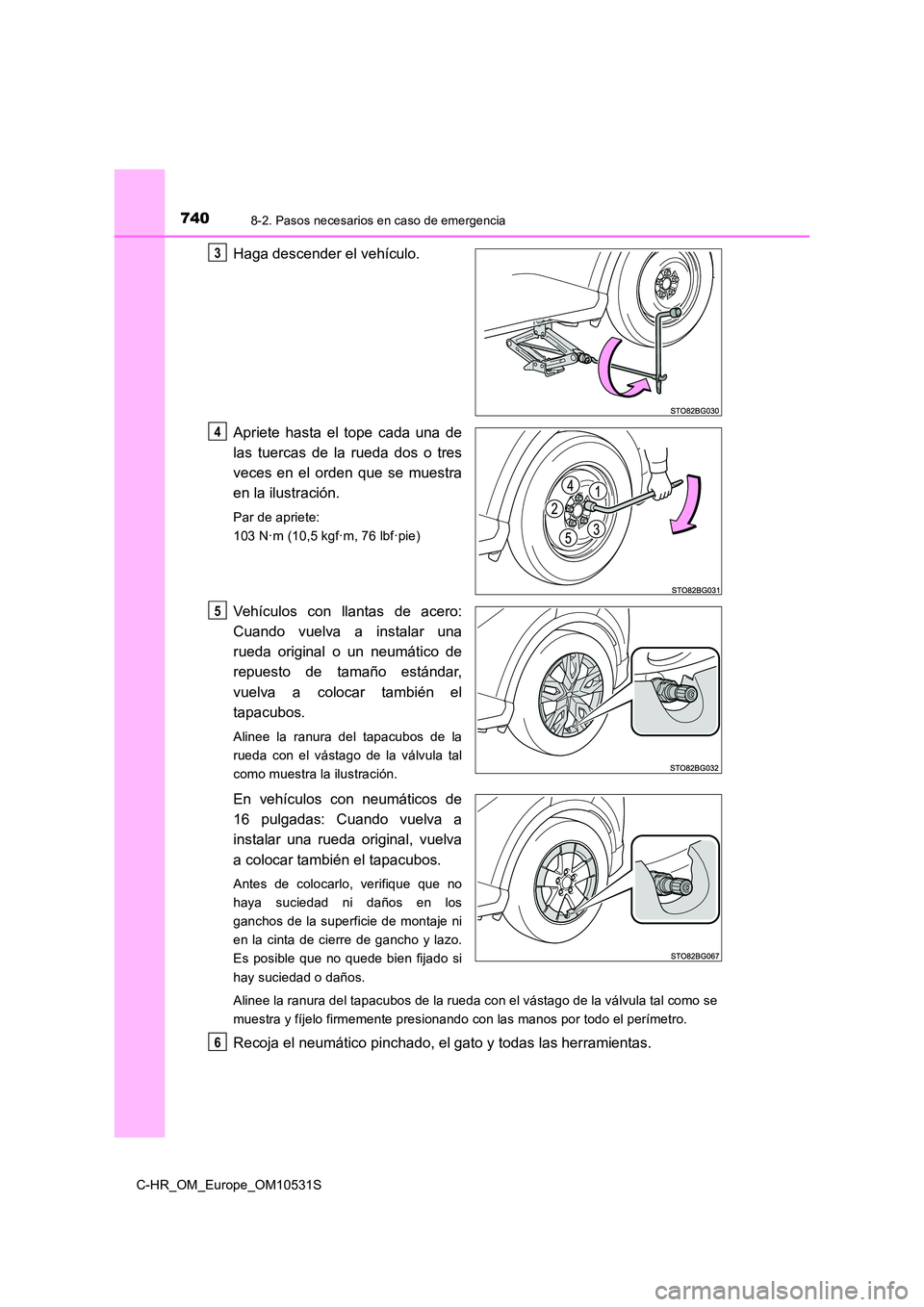

Haga descender el vehículo.
Apriete hasta el tope cada una de
las tuercas de la rueda dos o tres
veces en el orden que se muestra
en la ilustración.
Par de apriete:
103 N·m (10,5 kgf·m, 76 lbf·pie)
Vehículos con llantas de acero:
Cuando vuelva a instalar una
rueda original o un neumático de
repuesto de tamaño estándar,
vuelva a colocar también el
tapacubos.
Alinee la ranura del tapacubos de la
rueda con el vástago de la válvula tal
como muestra la ilustración.
En vehículos con neumáticos de
16 pulgadas: Cuando vuelva a
instalar una rueda original, vuelva
a colocar también el tapacubos.
Antes de colocarlo, verifique que no
haya suciedad ni daños en los
ganchos de la superficie de montaje ni
en la cinta de cierre de gancho y lazo.
Es posible que no quede bien fijado si
hay suciedad o daños.
Alinee la ranura del tapacubos de la rueda con el vástago de la válvula tal como se
muestra y fíjelo firmemente presionando con las manos por todo el perímetro.
Recoja el neumático pinchado, el gato y todas las herramientas.
3
4
5
6
