Page 411 of 814

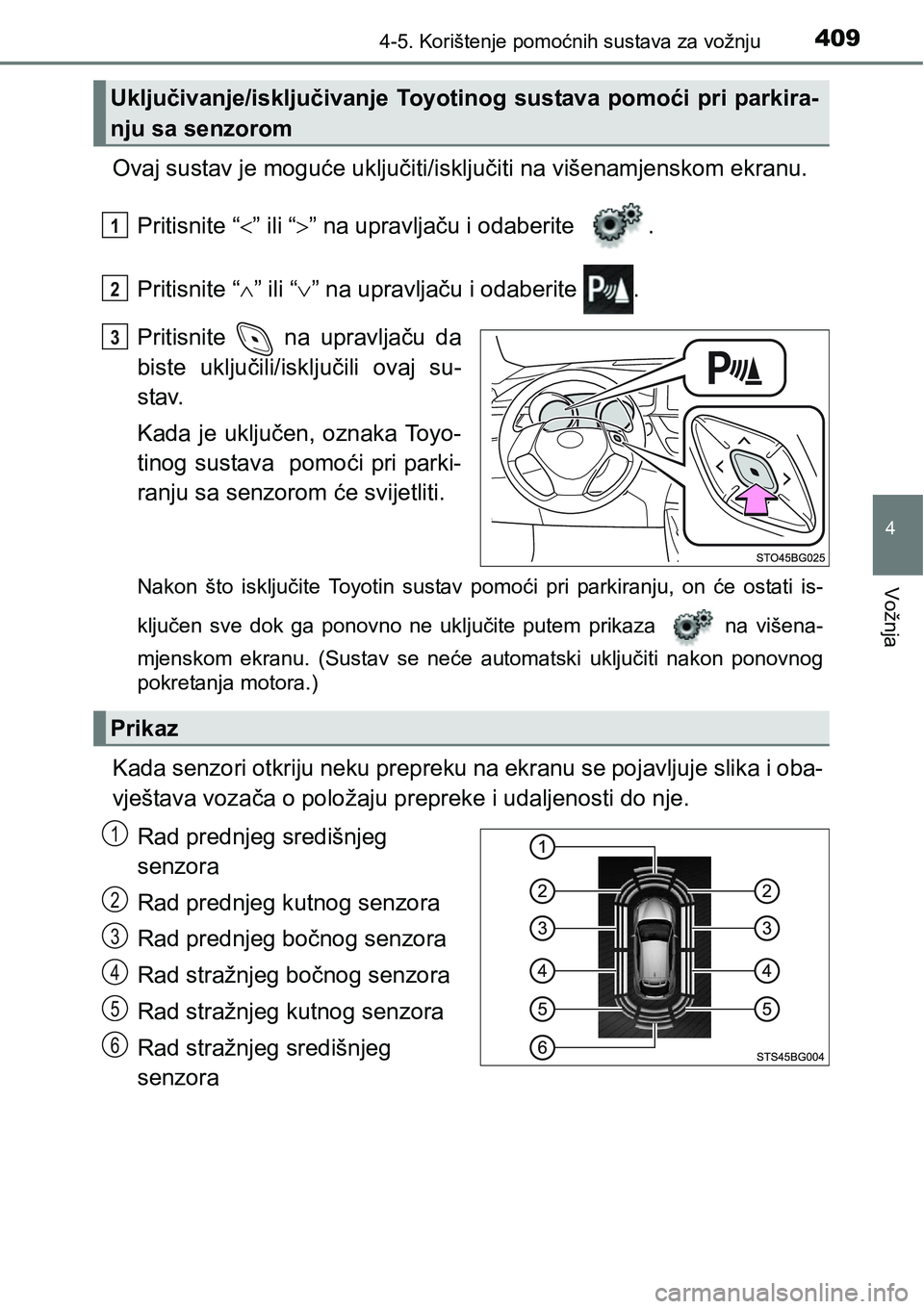

4094-5. Korištenje pomoćnih sustava za vožnju
4
Vožnja
Ovaj sustav je moguće uključiti/isključiti na višenamjenskom ekranu.
Pritisnite “” ili “” na upravljaču i odaberite .
Pritisnite “” ili “” na upravljaču i odaberite .
Pritisnite na upravljaču da
biste uključili/isključili ovaj su-
stav.
Kada je uključen, oznaka Toyo-
tinog sustava pomoći pri parki-
ranju sa senzorom će svijetliti.
Nakon što isključite Toyotin sustav pomoći pri parkiranju, on će ostati is-
ključen sve dok ga ponovno ne uključite putem prikaza na višena-
mjenskom ekranu. (Sustav se neće automatski uključiti nakon ponovnog
pokretanja motora.)
Kada senzori otkriju neku prepreku na ekranu se pojavljuje slika i oba-
vještava vozača o položaju prepreke i udaljenosti do nje.
Rad prednjeg središnjeg
senzora
Rad prednjeg kutnog senzora
Rad prednjeg bočnog senzora
Rad stražnjeg bočnog senzora
Rad stražnjeg kutnog senzora
Rad stražnjeg središnjeg
senzora
Uključivanje/isključivanje Toyotinog sustava pomoći pri parkira-
nju sa senzorom
1
2
3
Prikaz
1
2
3
4
5
6
Page 412 of 814

4104-5. Korištenje pomoćnih sustava za vožnju

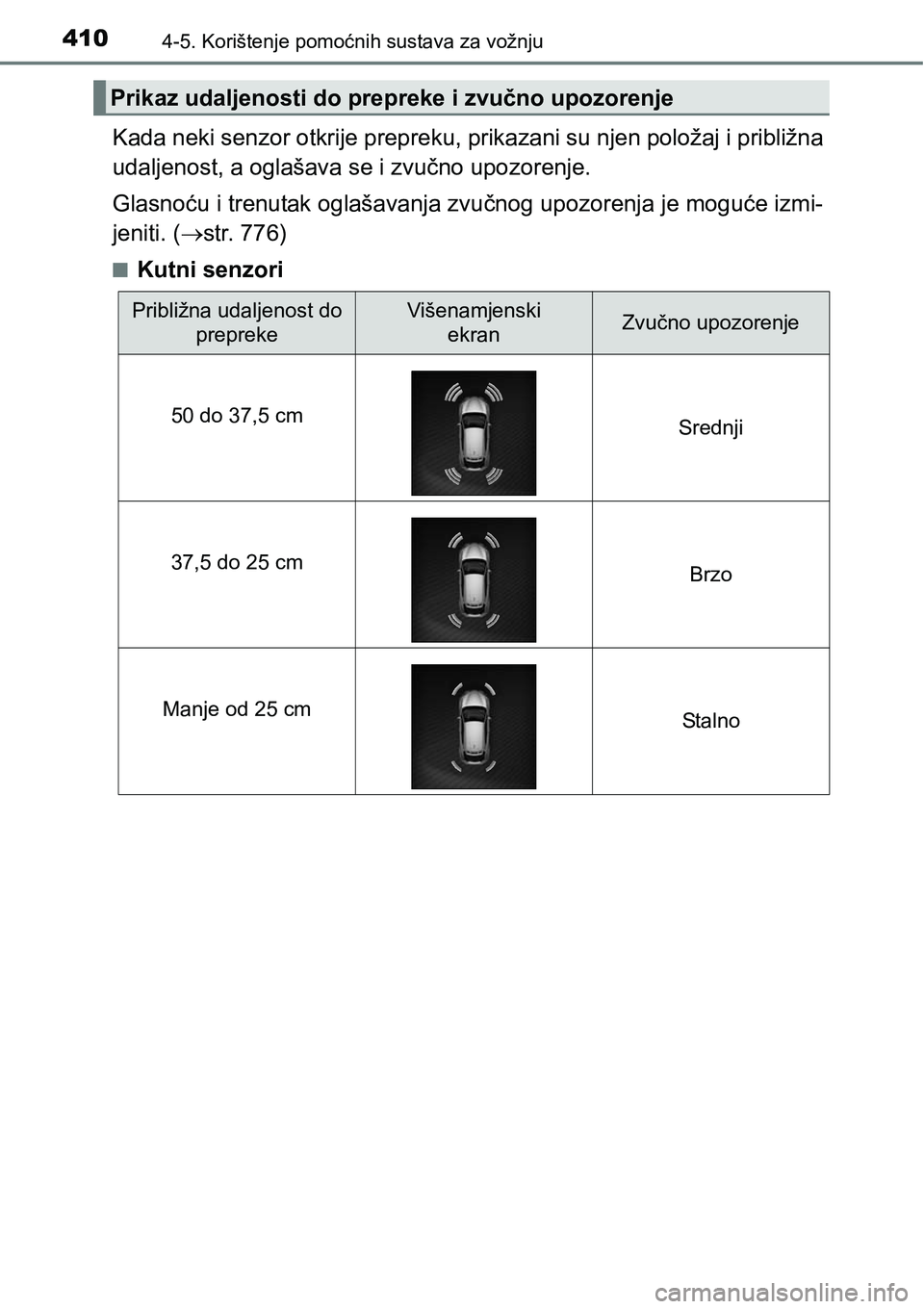

Kada neki senzor otkrije prepreku, prikazani su njen položaj i približna
udaljenost, a oglašava se i zvučno upozorenje.
Glasnoću i trenutak oglašavanja zvučnog upozorenja je moguće izmi-
jeniti. (str. 776)
nKutni senzori
Prikaz udaljenosti do prepreke i zvučno upozorenje
Približna udaljenost do
preprekeVišenamjenski
ekranZvučno upozorenje
50 do 37,5 cm
Srednji
37,5 do 25 cm
Brzo
Manje od 25 cm
Stalno
Page 413 of 814

4114-5. Korištenje pomoćnih sustava za vožnju
4
Vožnja

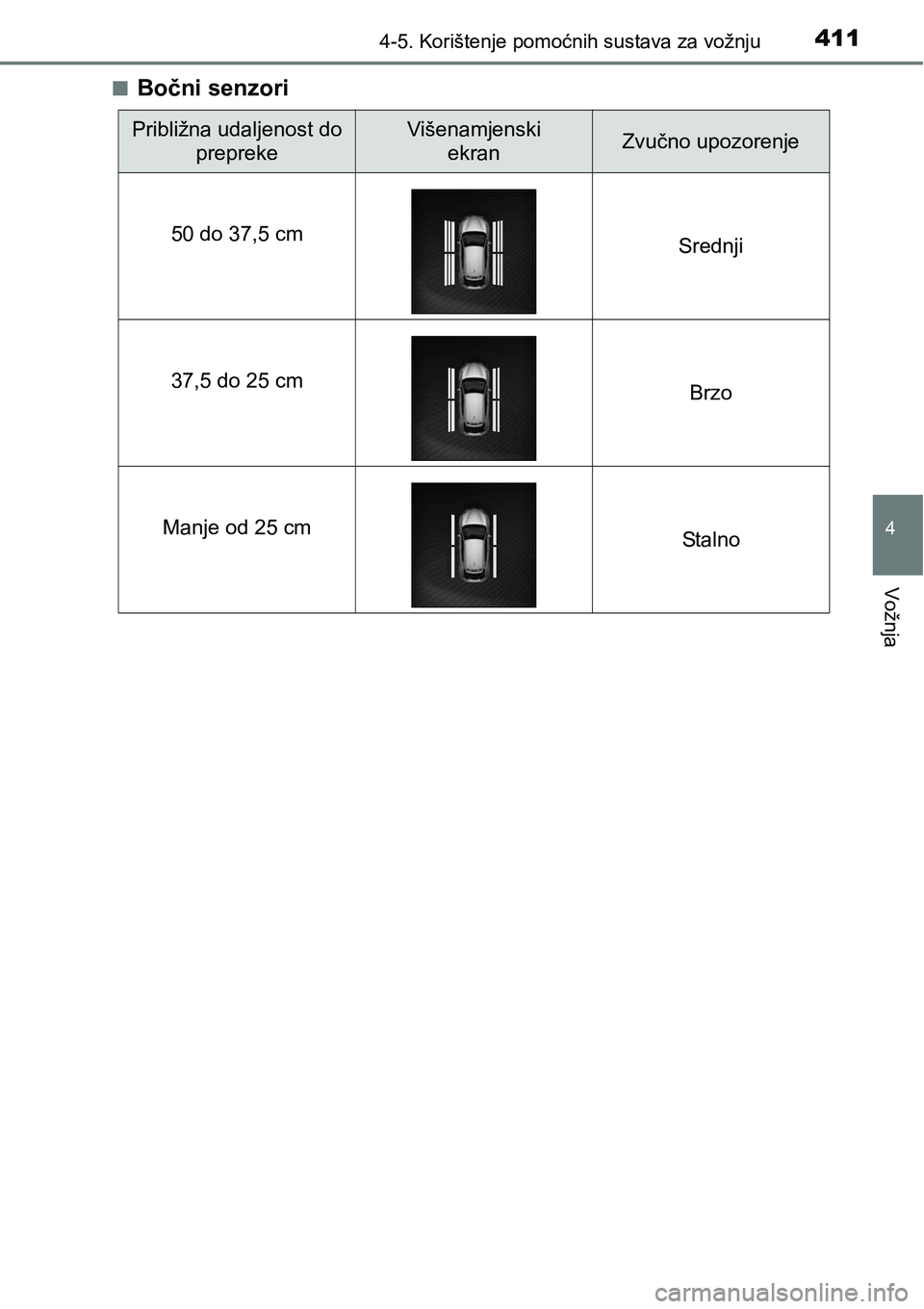

nBočni senzori
Približna udaljenost do
preprekeVišenamjenski
ekranZvučno upozorenje
50 do 37,5 cm
Srednji
37,5 do 25 cm
Brzo
Manje od 25 cm
Stalno
Page 414 of 814

4124-5. Korištenje pomoćnih sustava za vožnju

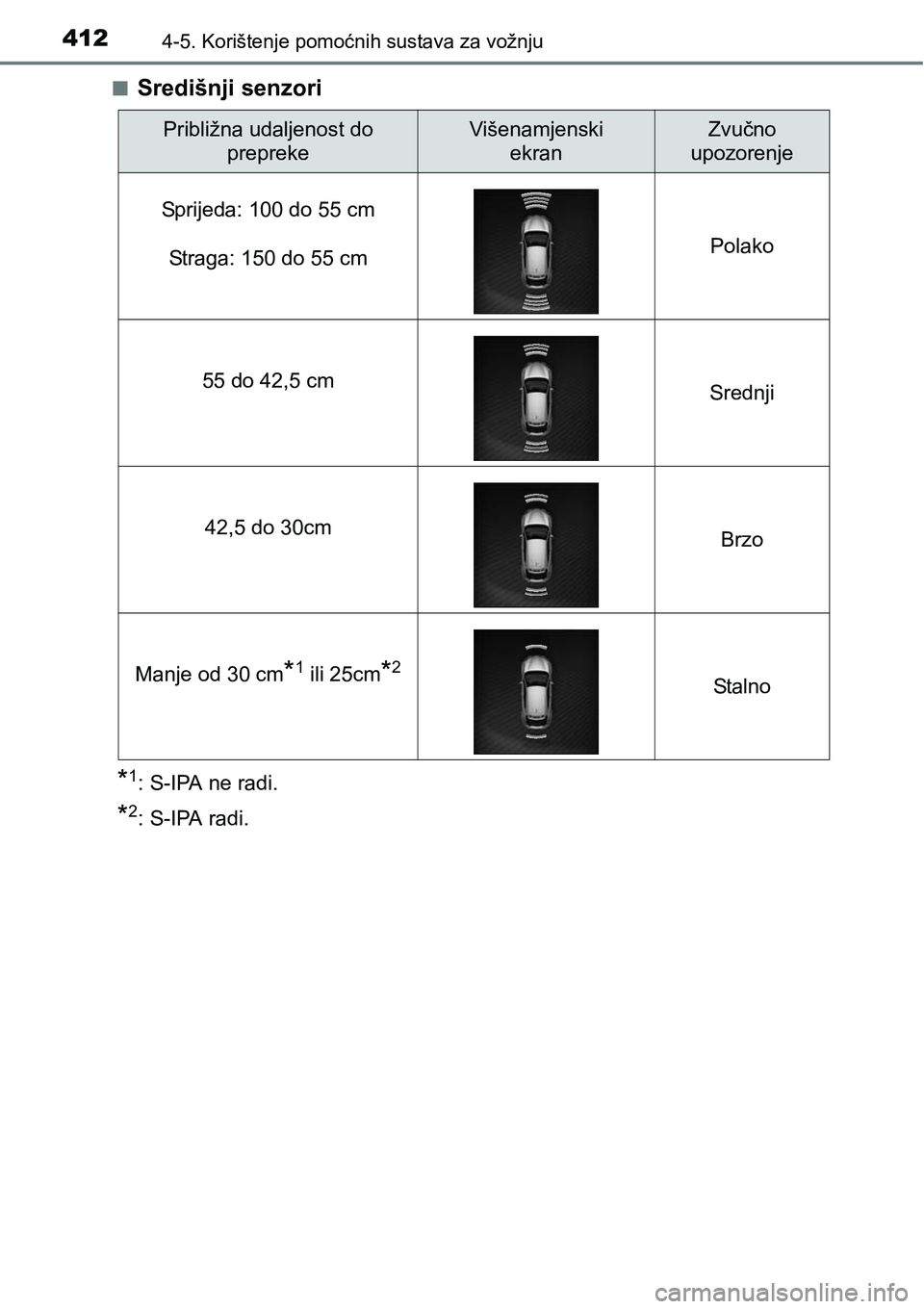

nSredišnji senzori
*1: S-IPA ne radi.
*2: S-IPA radi.
Približna udaljenost do
preprekeVišenamjenski
ekranZvučno
upozorenje
Sprijeda: 100 do 55 cm
Straga: 150 do 55 cm
Polako
55 do 42,5 cm
Srednji
42,5 do 30cm
Brzo
Manje od 30 cm
*1 ili 25cm*2
Stalno
Page 415 of 814

4134-5. Korištenje pomoćnih sustava za vožnju
4
Vožnja

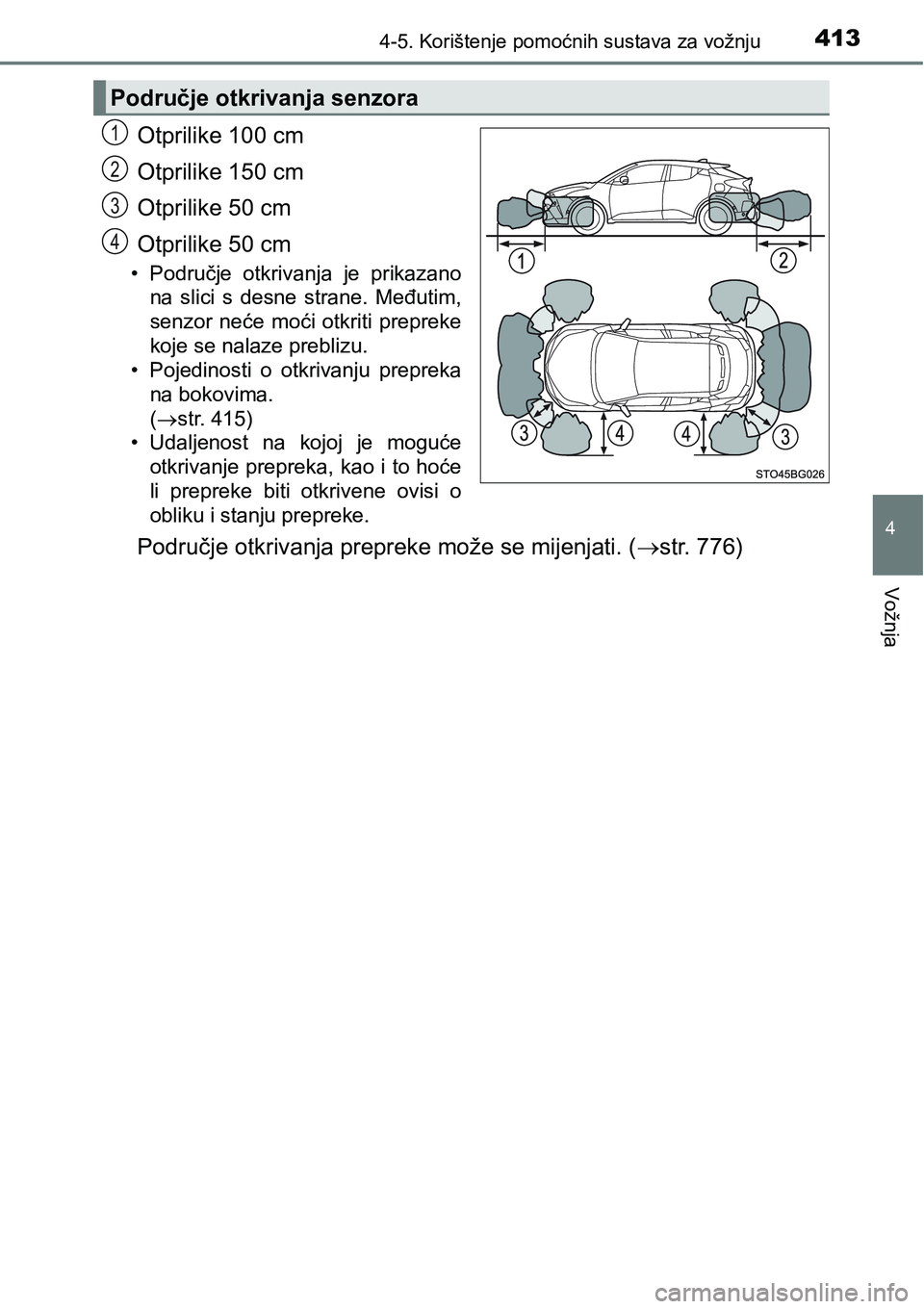

Otprilike 100 cm
Otprilike 150 cm
Otprilike 50 cm
Otprilike 50 cm
• Područje otkrivanja je prikazano
na slici s desne strane. Međutim,
senzor neće moći otkriti prepreke
koje se nalaze preblizu.
• Pojedinosti o otkrivanju prepreka
na bokovima.
(str. 415)
• Udaljenost na kojoj je moguće
otkrivanje prepreka, kao i to hoće
li prepreke biti otkrivene ovisi o
obliku i stanju prepreke.
Područje otkrivanja prepreke može se mijenjati. (str. 776)
Područje otkrivanja senzora
1
2
3
4
Page 416 of 814

4144-5. Korištenje pomoćnih sustava za vožnju

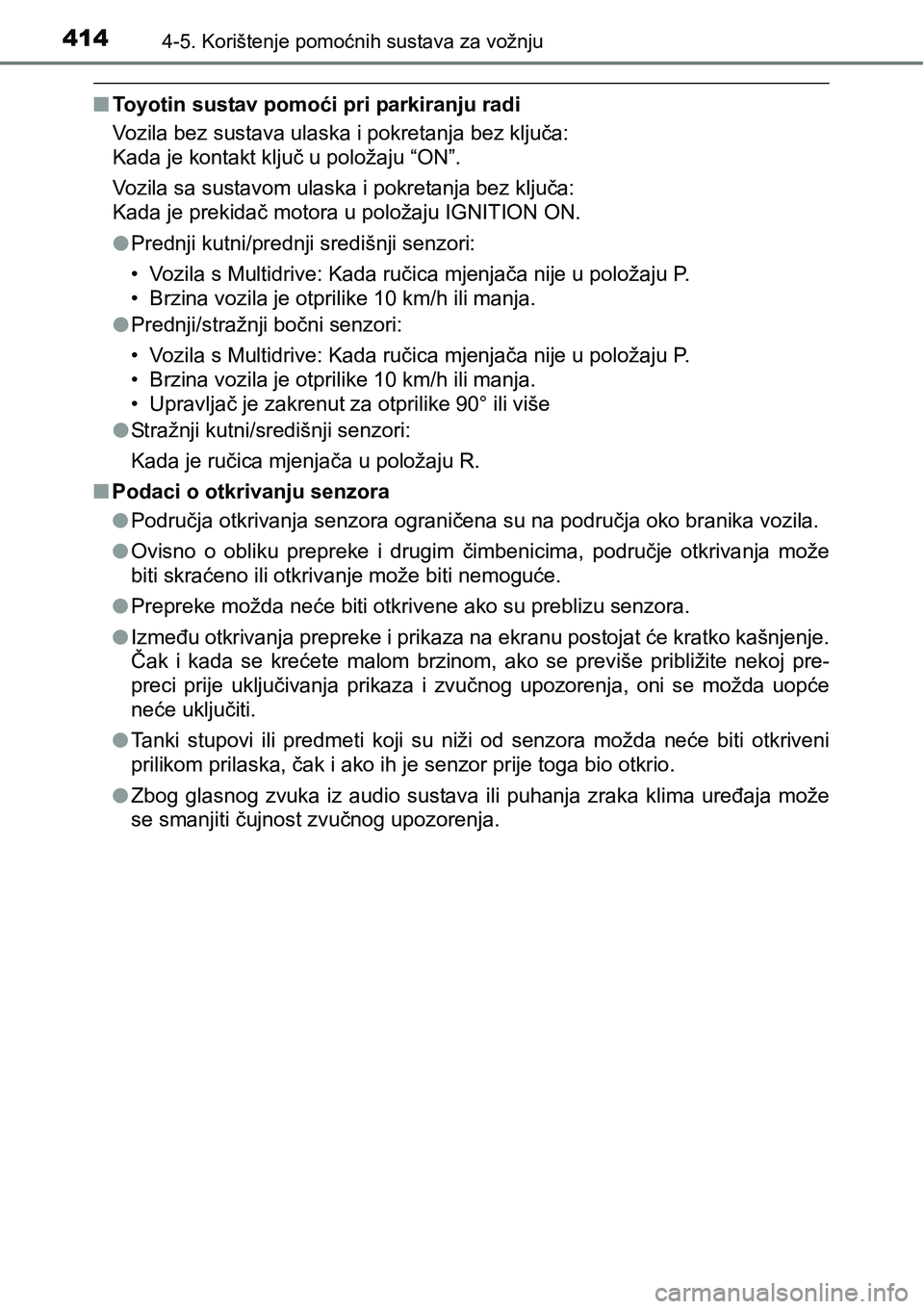

nToyotin sustav pomoći pri parkiranju radi
Vozila bez sustava ulaska i pokretanja bez ključa:
Kada je kontakt ključ u položaju “ON”.
Vozila sa sustavom ulaska i pokretanja bez ključa:
Kada je prekidač motora u položaju IGNITION ON.
lPrednji kutni/prednji središnji senzori:
• Vozila s Multidrive: Kada ručica mjenjača nije u položaju P.
• Brzina vozila je otprilike 10 km/h ili manja.
lPrednji/stražnji bočni senzori:
• Vozila s Multidrive: Kada ručica mjenjača nije u položaju P.
• Brzina vozila je otprilike 10 km/h ili manja.
• Upravljač je zakrenut za otprilike 90° ili više
lStražnji kutni/središnji senzori:
Kada je ručica mjenjača u položaju R.
nPodaci o otkrivanju senzora
l<0033005200470055005800fe004d0044000300520057004e0055004c005900440051004d00440003005600480051005d00520055004400030052004a005500440051004c00fe00480051004400030056005800030051004400030053005200470055005800
fe004d004400030052004e005200030045005500440051004c[ka vozila.
lOvisno o obliku prepreke i drugim čimbenicima, područje otkrivanja može
biti skraćeno ili otkrivanje može biti nemoguće.
l<003300550048005300550048004e004800030050005200e50047004400030051004800fc004800030045004c0057004c000300520057004e0055004c005900480051004800030044004e005200030056005800030053005500480045004f004c005d005800
03005600480051005d0052005500440011[
lIzmeđu otkrivanja prepreke i prikaza na ekranu postojat će kratko kašnjenje.
Čak i kada se krećete malom brzinom, ako se previše približite nekoj pre-
preci prije uključivanja prikaza i zvučnog upozorenja, oni se možda uopće
neće uključiti.
lTanki stupovi ili predmeti koji su niži od senzora možda neće biti otkriveni
prilikom prilaska, čak i ako ih je senzor prije toga bio otkrio.
lZbog glasnog zvuka iz audio sustava ili puhanja zraka klima uređaja može
se smanjiti čujnost zvučnog upozorenja.
Page 417 of 814

4154-5. Korištenje pomoćnih sustava za vožnju
4
Vožnja

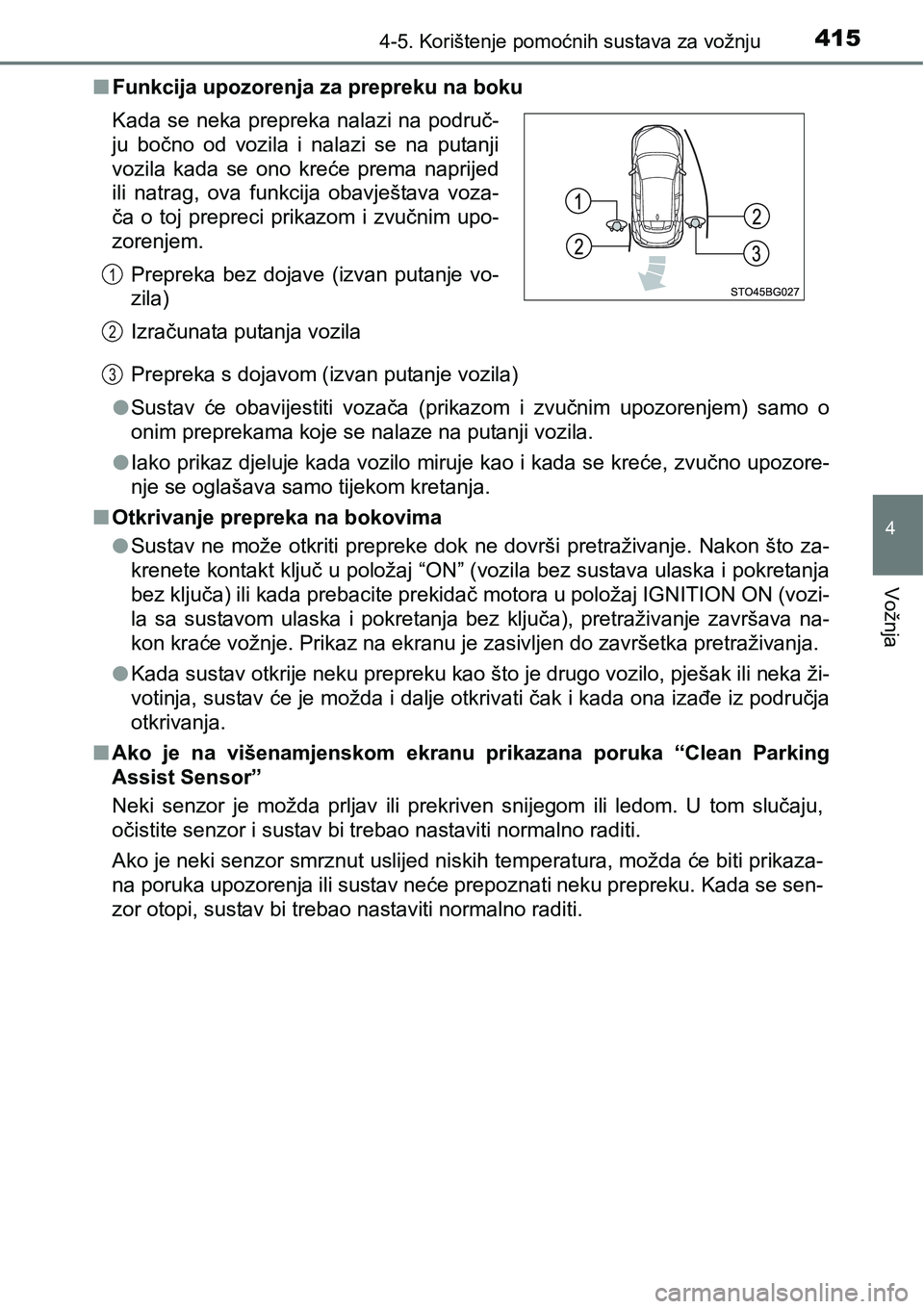

nFunkcija upozorenja za prepreku na boku
Prepreka s dojavom (izvan putanje vozila)
lSustav će obavijestiti vozača (prikazom i zvučnim upozorenjem) samo o
onim preprekama koje se nalaze na putanji vozila.
lIako prikaz djeluje kada vozilo miruje kao i kada se kreće, zvučno upozore-
nje se oglašava samo tijekom kretanja.
nOtkrivanje prepreka na bokovima
lSustav ne može otkriti prepreke dok ne dovrši pretraživanje. Nakon što za-
krenete kontakt ključ u položaj “ON” (vozila bez sustava ulaska i pokretanja
bez ključa) ili kada prebacite prekidač motora u položaj IGNITION ON (vozi-
la sa sustavom ulaska i pokretanja bez ključa), pretraživanje završava na-
<004e005200510003004e0055004400fc004800030059005200e50051004d00480011000300330055004c004e0044005d00030051004400030048004e00550044005100580003004d00480003005d00440056004c0059004f004d0048005100030047005200
03005d00440059005500e300480057004e0044000300530055[etraživanja.
lKada sustav otkrije neku prepreku kao što je drugo vozilo, pješak ili neka ži-
votinja, sustav će je možda i dalje otkrivati čak i kada ona izađe iz područja
otkrivanja.
nAko je na višenamjenskom ekranu prikazana poruka “Clean Parking
Assist Sensor”
Neki senzor je možda prljav ili prekriven snijegom ili ledom. U tom slučaju,
očistite senzor i sustav bi trebao nastaviti normalno raditi.
Ako je neki senzor smrznut uslijed niskih temperatura, možda će biti prikaza-
na poruka upozorenja ili sustav neće prepoznati neku prepreku. Kada se sen-
zor otopi, sustav bi trebao nastaviti normalno raditi. Kada se neka prepreka nalazi na područ-
ju bočno od vozila i nalazi se na putanji
vozila kada se ono kreće prema naprijed
ili natrag, ova funkcija obavještava voza-
ča o toj prepreci prikazom i zvučnim upo-
zorenjem.
Prepreka bez dojave (izvan putanje vo-
zila)
Izračunata putanja vozila
1
2
3
Page 418 of 814

4164-5. Korištenje pomoćnih sustava za vožnju

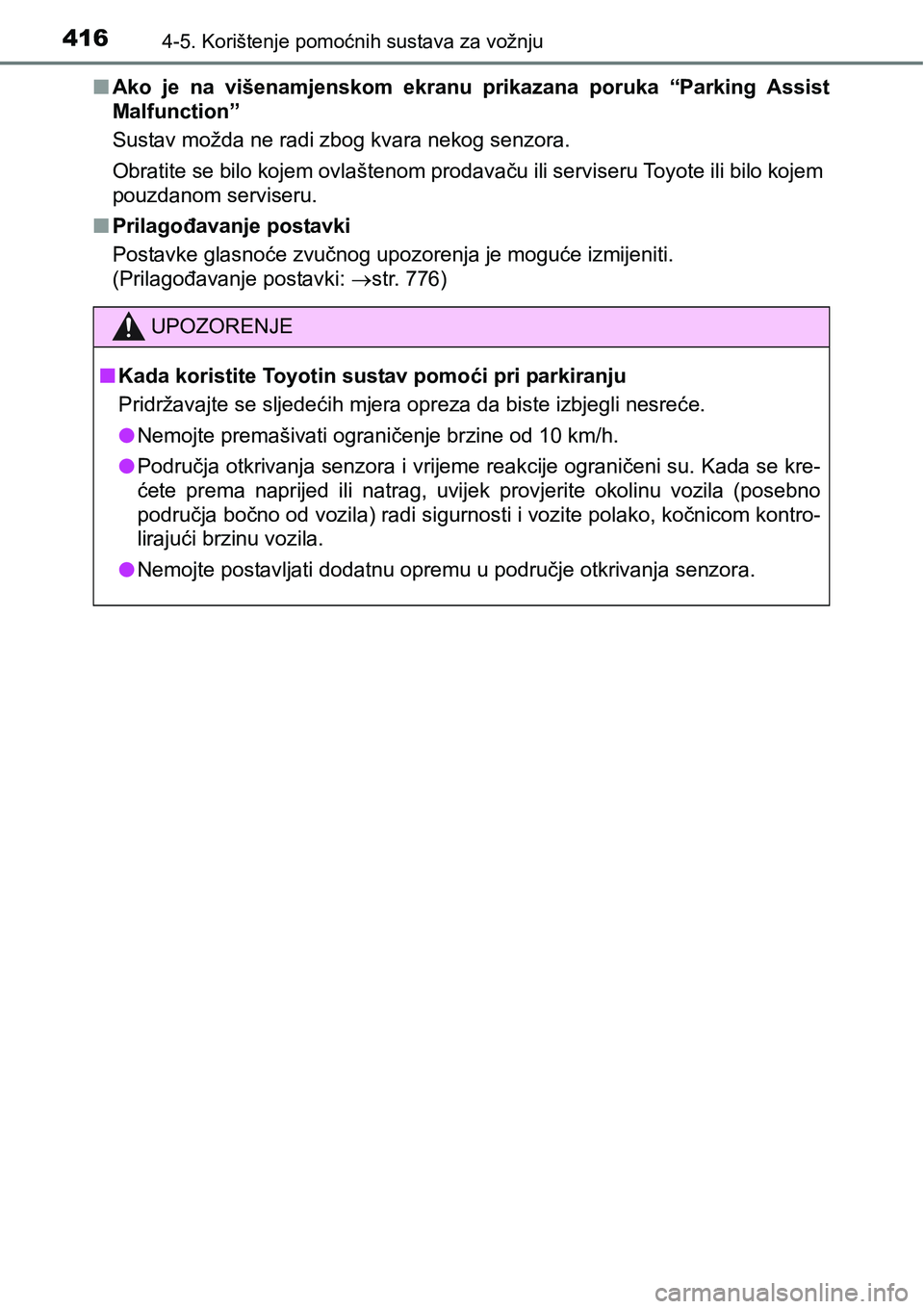

nAko je na višenamjenskom ekranu prikazana poruka “Parking Assist
Malfunction”
Sustav možda ne radi zbog kvara nekog senzora.
Obratite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili bilo kojem
pouzdanom serviseru.
nPrilagođavanje postavki
Postavke glasnoće zvučnog upozorenja je moguće izmijeniti.
(Prilagođavanje postavki: str. 776)
UPOZORENJE
nKada koristite Toyotin sustav pomoći pri parkiranju
Pridržavajte se sljedećih mjera opreza da biste izbjegli nesreće.
lNemojte premašivati ograničenje brzine od 10 km/h.
lPodručja otkrivanja senzora i vrijeme reakcije ograničeni su. Kada se kre-
ćete prema naprijed ili natrag, uvijek provjerite okolinu vozila (posebno
područja bočno od vozila) radi sigurnosti i vozite polako, kočnicom kontro-
lirajući brzinu vozila.
lNemojte postavljati dodatnu opremu u područje otkrivanja senzora.
Page 419 of 814

4174-5. Korištenje pomoćnih sustava za vožnju
4
Vožnja

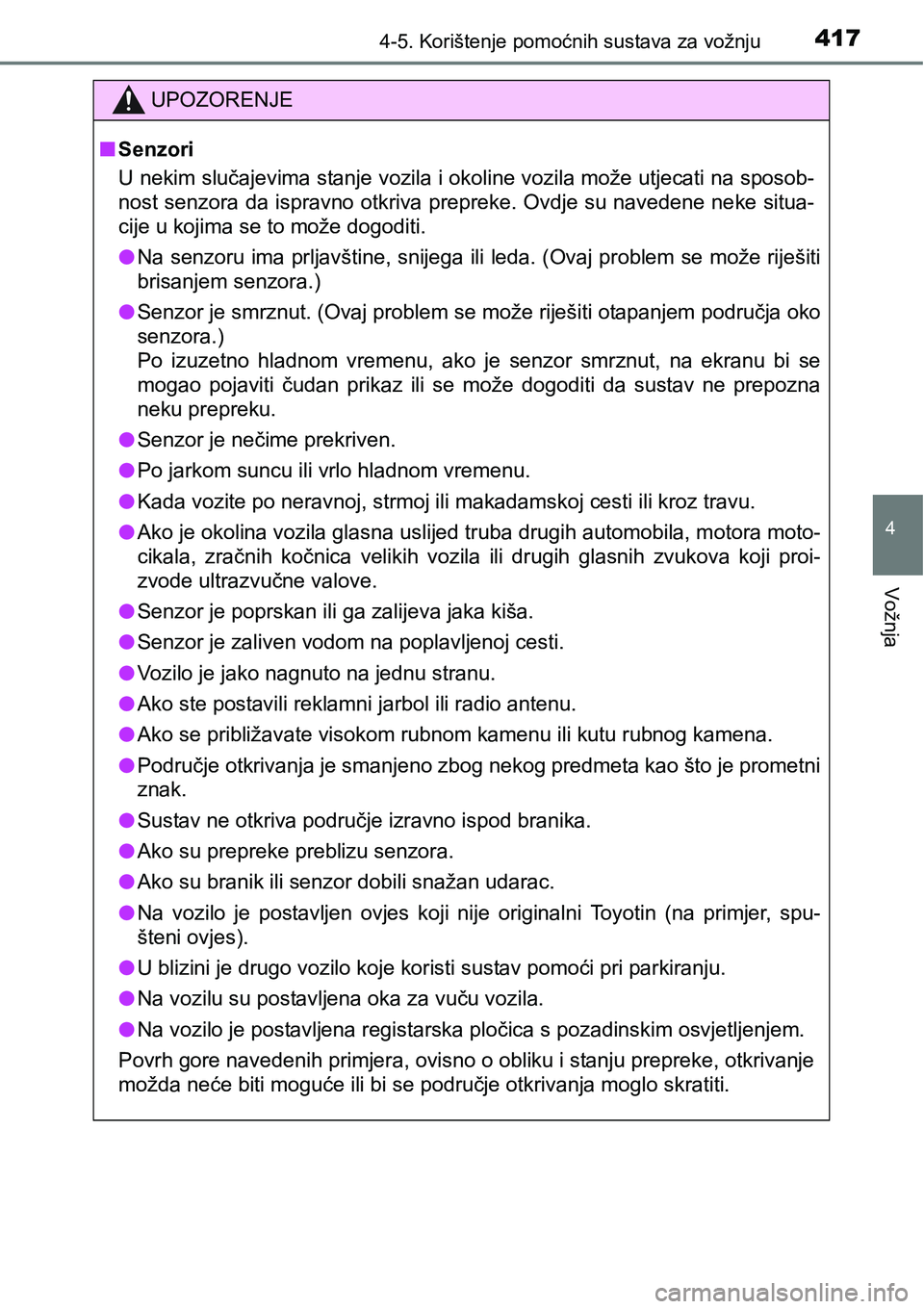

UPOZORENJE
nSenzori
U nekim slučajevima stanje vozila i okoline vozila može utjecati na sposob-
nost senzora da ispravno otkriva prepreke. Ovdje su navedene neke situa-
cije u kojima se to može dogoditi.
lNa senzoru ima prljavštine, snijega ili leda. (Ovaj problem se može riješiti
brisanjem senzora.)
lSenzor je smrznut. (Ovaj problem se može riješiti otapanjem područja oko
senzora.)
Po izuzetno hladnom vremenu, ako je senzor smrznut, na ekranu bi se
mogao pojaviti čudan prikaz ili se može dogoditi da sustav ne prepozna
neku prepreku.
lSenzor je nečime prekriven.
lPo jarkom suncu ili vrlo hladnom vremenu.
lKada vozite po neravnoj, strmoj ili makadamskoj cesti ili kroz travu.
lAko je okolina vozila glasna uslijed truba drugih automobila, motora moto-
cikala, zračnih kočnica velikih vozila ili drugih glasnih zvukova koji proi-
zvode ultrazvučne valove.
lSenzor je poprskan ili ga zalijeva jaka kiša.
lSenzor je zaliven vodom na poplavljenoj cesti.
lVozilo je jako nagnuto na jednu stranu.
lAko ste postavili reklamni jarbol ili radio antenu.
lAko se približavate visokom rubnom kamenu ili kutu rubnog kamena.
lPodručje otkrivanja je smanjeno zbog nekog predmeta kao što je prometni
znak.
lSustav ne otkriva područje izravno ispod branika.
lAko su prepreke preblizu senzora.
lAko su branik ili senzor dobili snažan udarac.
lNa vozilo je postavljen ovjes koji nije originalni Toyotin (na primjer, spu-
šteni ovjes).
lU blizini je drugo vozilo koje koristi sustav pomoći pri parkiranju.
lNa vozilu su postavljena oka za vuču vozila.
lNa vozilo je postavljena registarska pločica s pozadinskim osvjetljenjem.
Povrh gore navedenih primjera, ovisno o obliku i stanju prepreke, otkrivanje
možda neće biti moguće ili bi se područje otkrivanja moglo skratiti.
Page 420 of 814

4184-5. Korištenje pomoćnih sustava za vožnju

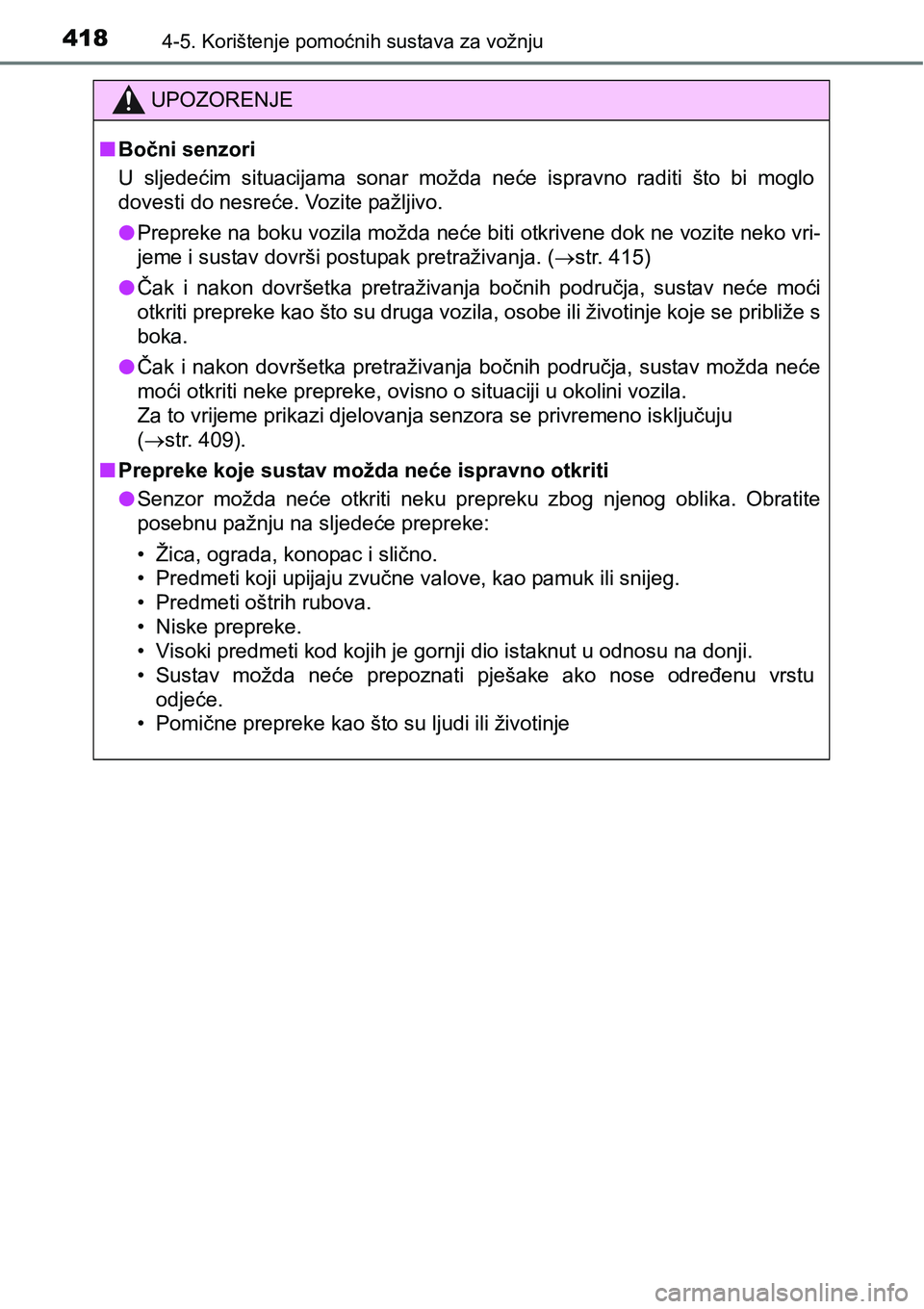

UPOZORENJE
nBočni senzori
U sljedećim situacijama sonar možda neće ispravno raditi što bi moglo
dovesti do nesreće. Vozite pažljivo.
lPrepreke na boku vozila možda neće biti otkrivene dok ne vozite neko vri-
jeme i sustav dovrši postupak pretraživanja. (str. 415)
lČak i nakon dovršetka pretraživanja bočnih područja, sustav neće moći
otkriti prepreke kao što su druga vozila, osobe ili životinje koje se približe s
boka.
lČak i nakon dovršetka pretraživanja bočnih područja, sustav možda neće
moći otkriti neke prepreke, ovisno o situaciji u okolini vozila.
Za to vrijeme prikazi djelovanja senzora se privremeno isključuju
(str. 409).
nPrepreke koje sustav možda neće ispravno otkriti
lSenzor možda neće otkriti neku prepreku zbog njenog oblika. Obratite
posebnu pažnju na sljedeće prepreke:
• Žica, ograda, konopac i slično.
• Predmeti koji upijaju zvučne valove, kao pamuk ili snijeg.
• Predmeti oštrih rubova.
• Niske prepreke.
• Visoki predmeti kod kojih je gornji dio istaknut u odnosu na donji.
• Sustav možda neće prepoznati pješake ako nose određenu vrstu
odjeće.
• Pomične prepreke kao što su ljudi ili životinje
