TOYOTA C-HR 2019 Betriebsanleitungen (in German)

3814-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
Drücken Sie den LDA-Schalter, um
das LDA-System einzuschalten.
Die LDA-Kontrollleuchte leuchtet auf
und in der Multi-Informationsanzeige
wird eine Meldung angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder aus-
geschaltet wird, wird der entspre-
chende Ein-/Aus-Zustand beim
nächsten Start des Hybridsystems
übernommen.
Einschalten des LDA-Systems

3824-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
LDA-Kontrollleuchte
Anhand des Leuchtstatus der Kontroll-
leuchte wird der Fahrer über den
Betriebszustand des Systems infor-
miert.
Weiß leuchtend:
Das LDA-System ist in Betrieb.
Grün leuchtend:
Die Lenkungsunterstützung der Len-
kungssteuerungsfunktion ist aktiv.
Orange blinkend:
Die Spurwechselwarnungsfunktion ist
aktiv.
Betriebsanzeige der Lenkungsunterstützung
Gibt an, dass die Lenkungsunterstützung der Lenkungssteuerungsfunktion
aktiv ist.
Anzeige der Spurwechselwarnungsfunktion
Wird angezeigt, wenn die Multi-Informationsanzeige zum Informationsbildschirm
des Fahrerassistenzsystems wechselt.
Informationen der Mult i-Informationsanzeige
Das Innere der angezeigten weißen
Linien ist weiß:
Das Innere der angezeigten weißen
Linien ist schwarz:
Gibt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das
Fahrzeug von seiner Spur abweicht,
blinkt die angezeigte weiße Linie auf
der Seite, auf der das Fahrzeug von
der Spur abweicht, orange.
Gibt an, dass das System keine wei-
ßen (gelben) Linien erkennen kann
oder vorübergehend deaktiviert ist.

3834-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M

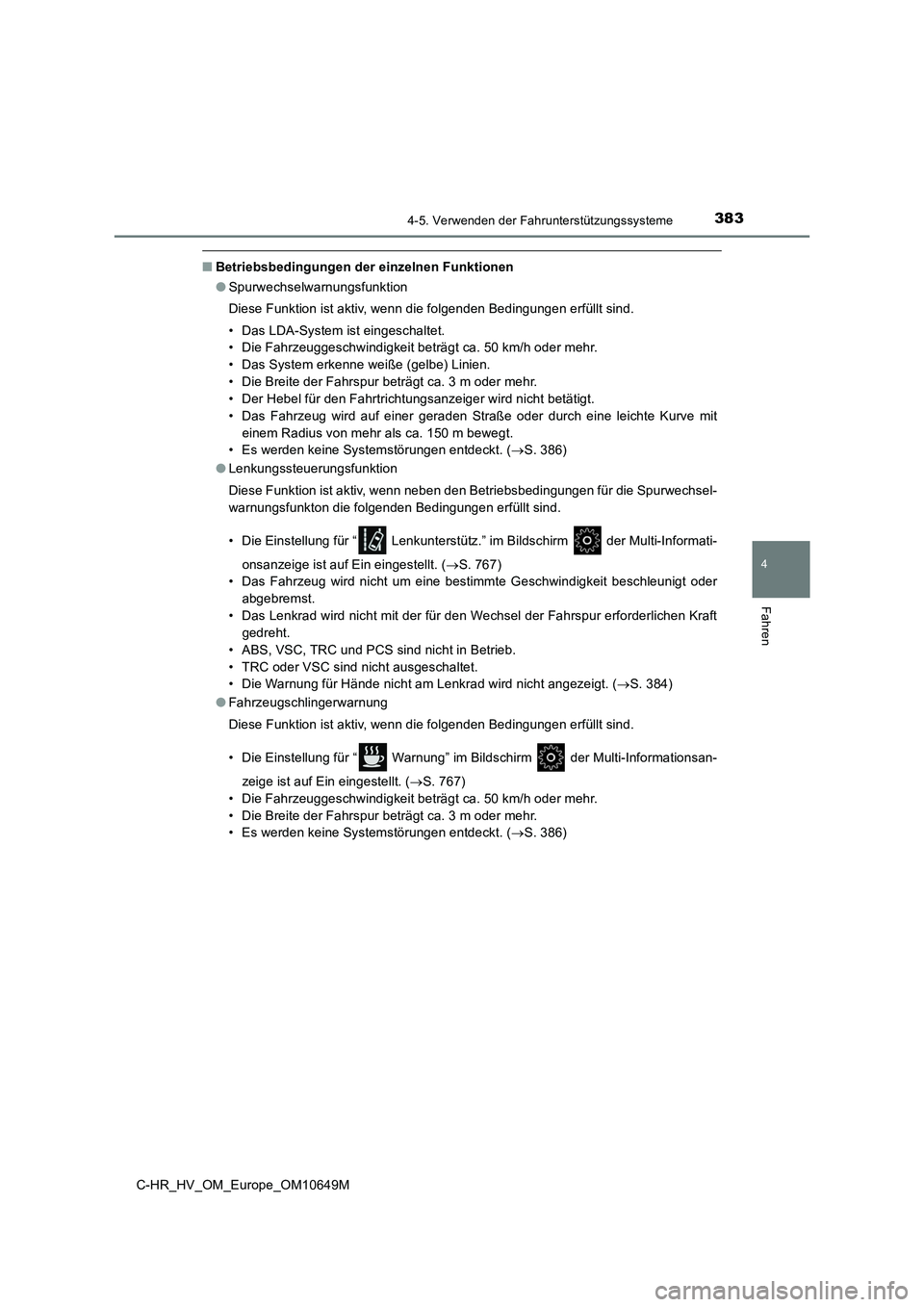

■Betriebsbedingungen der einzelnen Funktionen
● Spurwechselwarnungsfunktion
Diese Funktion ist aktiv, wenn die folgenden Bedingungen erfüllt sind.
• Das LDA-System ist eingeschaltet.
• Die Fahrzeuggeschwindigkeit beträgt ca. 50 km/h oder mehr.
• Das System erkenne weiße (gelbe) Linien.
• Die Breite der Fahrspur beträgt ca. 3 m oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
• Das Fahrzeug wird auf einer geraden Straße oder durch eine leichte Kurve mit
einem Radius von mehr als ca. 150 m bewegt.
• Es werden keine Systemstörungen entdeckt. ( S. 386)
● Lenkungssteuerungsfunktion
Diese Funktion ist aktiv, wenn neben den Betriebsbedingungen für die Spurwechsel-
warnungsfunkton die folgenden Bedingungen erfüllt sind.
• Die Einstellung für “ Lenkunterstütz.” im Bildschirm der Multi-Informati-
onsanzeige ist auf Ein eingestellt. ( S. 767)
• Das Fahrzeug wird nicht um eine bestimmte Geschwindigkeit beschleunigt oder
abgebremst.
• Das Lenkrad wird nicht mit der für den Wechsel der Fahrspur erforderlichen Kraft
gedreht.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.
• TRC oder VSC sind nicht ausgeschaltet.
• Die Warnung für Hände nicht am Lenkrad wird nicht angezeigt. ( S. 384)
● Fahrzeugschlingerwarnung
Diese Funktion ist aktiv, wenn die folgenden Bedingungen erfüllt sind.
• Die Einstellung für “ Warnung” im Bildschirm der Multi-Informationsan-
zeige ist auf Ein eingestellt. ( S. 767)
• Die Fahrzeuggeschwindigkeit beträgt ca. 50 km/h oder mehr.
• Die Breite der Fahrspur beträgt ca. 3 m oder mehr.
• Es werden keine Systemstörungen entdeckt. ( S. 386)

3844-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
■ Temporäre Deaktivierung von Funktionen
Wenn die Betriebsbedingungen nicht mehr erfüllt sind, kann eine Funktion vorüberge-
hend deaktiviert werden. Wenn die Betriebsbedingungen später wieder erfüllt werden,
wird die Funktion automatisch wieder aktiviert. ( S. 383)
■ Lenkungssteuerungsfunktion
In Abhängigkeit von der Fahrzeuggeschwindigkeit, der Höhe der Spurabweichung,
den Straßenbedingungen usw. kann der Fahrer den Betrieb der Funktion möglicher-
weise nicht spüren oder die Funktion ist nicht in Betrieb.
■ Spurwechselwarnungsfunktion
Der Warnsummer kann unter Umständen bedingt durch externe Geräusche oder die
Lautstärke der Audiowiedergabe usw. schwer zu hören sein.
■ Warnung für Hände nicht am Lenkrad
Außer Israel:
Wenn der Fahrer die Hände nicht wieder ans Lenkrad nimmt, werden eine Warnmel-
dung und das in der Abbildung dargestellte Symbol in der Multi-Informationsanzeige
angezeigt und die Funktion wird vorübergehend deaktiviert. Diese Warnung wird auch
dann angezeigt, wenn der Fahrer das Lenkrad kontinuierlich nur mit leichten Bewe-
gungen betätigt. Lassen Sie Ihre Hände unabhängig von den angezeigten Warnungen
immer am Lenkrad, wenn Sie dieses System verwenden.
Für Israel:
Wenn der Fahrer die Hände nicht wieder ans Lenkrad nimmt, ertönt ein Summer und
es werden eine Warnmeldung und das in der Abbildung dargestellte Symbol in der
Multi-Informationsanzeige angezeigt. Diese Warnung wird auch dann angezeigt, wenn
der Fahrer das Lenkrad kontinuierlich nur mit leichten Bewegungen betätigt. Lassen
Sie Ihre Hände unabhängig von den angezeigten Warnungen immer am Lenkrad,
wenn Sie dieses System verwenden.
In Abhängigkeit von den Fahrzeug- und Straßenbedingungen wird die Warnung unter
Umständen nicht angezeigt.
Wenn das System feststellt, dass der Fahrer
die Hände vom Lenkrad genommen hat, wäh-
rend die Lenkungssteuerungsfunktion aktiv ist,
werden in der Multi-Informationsanzeige eine
Warnmeldung, in der der Fahrer aufgefordert
wird, die Hände ans Lenkrad zu nehmen,
sowie das in der Abbildung dargestellte Sym-
bol angezeigt.

3854-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
■ Fahrzeugschlingerwarnung
In Abhängigkeit von den Fahrzeug- und Straßenbedingungen wird die Warnung unter
Umständen nicht angezeigt.
■ Weiße (gelbe) Linien befinden sich nur auf einer Seite der Straße
Das LDA-System funktioniert nicht für die Seite, auf der keine weißen (gelben) Linien
erkannt werden konnten.
■ Bedingungen, unter denen Funktionen unter Umständen nicht ordnungsgemäß
arbeiten
In den folgenden Situationen kann der Kamerasensor möglicherweise keine weißen
(gelben) Linien erkennen und verschiedene Funktionen arbeiten unter Umständen
nicht normal.
● Auf der Straße sind Schatten vorhanden, die parallel zu den weißen (gelben) Linien
verlaufen oder diese verdecken.
● Das Fahrzeug wird in einem Bereich ohne weiße (gelbe) Linien gefahren, wie z. B.
vor einer Mautstelle oder einem Grenzübergang oder an einer Kreuzung usw.
● Die weißen (gelben) Linien sind beschädigt, Markierungsnägel oder Steine sind vor-
handen.
● Die weißen (gelben) Linien können aufgrund von Sand usw. nicht oder nur schwer
gesehen werden.
● Das Fahrzeug wird auf einer Fahrbahnoberfläche gefahren, die z. B. durch Regen,
Pfützen usw. nass ist.
● Die Verkehrsleitlinien sind gelb (die unter Umständen viel schwerer als weiße Linien
erkannt werden können).
● Die weißen (gelben) Linien verlaufen über einen Randstein usw.
● Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. auf Beton.
● Das Fahrzeug wird auf einer Fahrbahnoberfläche gefahren, die durch reflektierendes
Licht usw. erhellt wird.
● Das Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit plötzlich
ändert, wie z. B. an Ein- und Ausfahrten eines Tunnels usw.
● Licht von den Scheinwerfern eines entgegenkommenden Fahrzeugs, der Sonne
usw. trifft auf die Kamera.
Wenn das System bei aktiver Schlinger-
warnfunktion feststellt, dass das Fahrzeug ins
Schlingern gerät, ertönt ein Summer und es
werden eine Meldung, in der der Fahrer zum
Einlegen einer Pause aufgefordert wird, und
das in der Abbildung dargestellte Symbol in
der Multi-Informationsanzeige angezeigt.

3864-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
● Das Fahrzeug wird in Bereichen gefahren, in denen sich die Straße verzweigt oder in
denen mehrere Straßen zusammenkommen usw.
● Das Fahrzeug wird an einem Hang gefahren.
● Das Fahrzeug wird auf einer Straße, die sich nach links oder rechts neigt, oder auf
einer kurvigen Straße gefahren.
● Das Fahrzeug wird auf einer unbefestigten oder rauen Straße gefahren.
● Das Fahrzeug wird durch eine scharfe Kurve gefahren.
● Die Fahrspur ist übermäßig schmal oder breit.
● Das Fahrzeug neigt sich aufgrund einer schweren Beladung oder eines falschen Rei-
fendrucks extrem stark.
● Der Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
● Das Fahrzeug bewegt sich während der Fahrt aufgrund der Straßenbedingungen
(schlechte Straßen oder Dehnungsfugen) stark auf und ab.
● Die Scheinwerferlinsen sind verschmutzt oder leuchten nachts nur sehr schwach
oder die Achse des Lichtstrahls hat sich verschoben.
● Das Fahrzeug wird von Seitenwind erfasst.
● Das Fahrzeug hat gerade die Spur gewechselt oder eine Kreuzung überquert.
● Winterreifen usw. sind montiert.
■ Warnmeldung
Wenn die folgende Warnmeldung in der Multi-Informationsanzeige angezeigt wird und
die LDA-Kontrollleuchte orange leuchtet, führen Sie die entsprechenden Fehlerbehe-
bungsmaßnahmen durch.
WarnmeldungDetails/Maßnahmen
“LDA-Fehlfunktion.
Bitte Händler
kontaktieren.”
Das System funktioniert unter Umständen
nicht ordnungsgemäß.
 Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb
überprüfen.
“Sicht der Frontkamera versperrt.
Windschutzscheibe reinigen und
entfeuchten.”
Schmutz, Regen, Kondenswasser, Eis,
Schnee usw. befindet sich auf der Front-
scheibe im Bereich vor dem Kamerasen-
sor.
 Schalten Sie das LDA-System aus,
beseitigen Sie Schmutz, Regen, Kon-
denswasser, Eis, Schnee usw. von der
Frontscheibe und schalten Sie dann das
LDA-System wieder ein.

3874-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
Wenn eine andere Meldung angezeigt wird, befolgen Sie die am Bildschirm angezeig-
ten Anweisungen.
“Frontkamera
nicht verfügbar.”
Die Betriebsbedingungen des Kamerasen-
sors (Temperatur usw.) sind nicht erfüllt.
 Wenn die Betriebsbedingungen des
Kamerasensors (Temperatur usw.)
erfüllt sind, steht das LDA-System zur
Verfügung. Schalten Sie das LDA-Sys-
tem aus, warten Sie kurz und schalten
Sie dann das LDA-System wieder ein.
“LDA nicht verfügbar”
Das LDA-System ist vorübergehend nicht
aktiv, da eine Störung bei einem anderen
Sensor als dem Kamerasensor aufgetreten
ist.
 Schalten Sie das LDA-System aus und
führen Sie die entsprechenden Fehler-
behebungsmaßnahmen für die Warn-
meldung durch. Fahren Sie das
Fahrzeug anschließend eine Weile und
schalten Sie dann das LDA-System wie-
der ein.
“LDA nicht verfügbar unter
ca. 50 km/h.”
Das LDA-System kann nicht verwendet
werden, da die Fahrzeuggeschwindigkeit
niedriger als ca. 50 km/h ist.
 Bewegen Sie das Fahrzeug mit einer
Geschwindigkeit von 50 km/h oder mehr.
WarnmeldungDetails/Maßnahmen

3884-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M

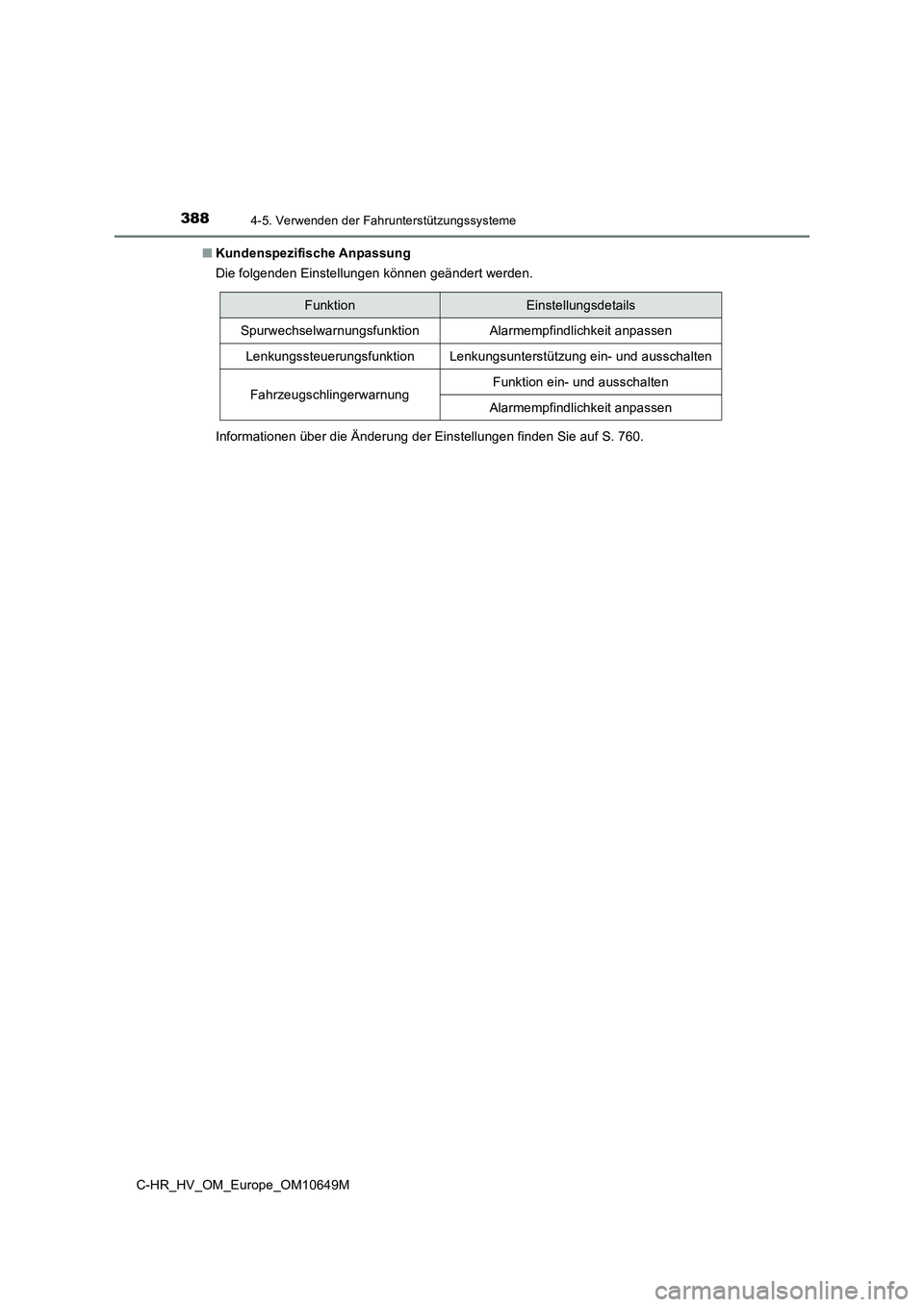

■ Kundenspezifische Anpassung
Die folgenden Einstellungen können geändert werden.
Informationen über die Änderung der Einstellungen finden Sie auf S. 760.
FunktionEinstellungsdetails
SpurwechselwarnungsfunktionAlarmempfindlichkeit anpassen
LenkungssteuerungsfunktionLenkungsunterstützung ein- und ausschalten
FahrzeugschlingerwarnungFunktion ein- und ausschalten
Alarmempfindlichkeit anpassen

389
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10649M
RSA (Road Sign Assist)
Der Verkehrszeichenassistent RSA
erkennt mit Hilfe des Kamerasensors
bestimmte Verkehrszeichen und stellt
in der Multi-Informationsanzeige
Informationen für den Fahrer bereit.
Wenn das System anhand der erkannten Verkehrsschilder feststellt, dass
das Fahrzeug die Geschwindigkeitsbegrenzung überschreitet oder verbotene
Aktionen durchführt usw., wird der Fahrer mit einer Benachrichtigungsan-
zeige und einem Benachrichtigungssummer gewarnt*.
*: Diese Einstellung muss individuell angepasst werden.
: Je nach Ausstattung
Überblick über die Funktionen
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System
unterstützt den Fahrer durch die Bereitstellung von Informationen, ersetzt aber nicht
den Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem
Sie sich immer strikt an die Verkehrsregeln halten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem unerwarteten Unfall
führen.

3904-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat, wird es in der
Multi-Informationsanzeige angezeigt, nachdem das Fahrzeug das Zeichen
passiert hat.
● Wenn die Informationen des Fah-
rerassistenzsystems ausgewählt
werden, können maximal 3 Ver-
kehrszeichen angezeigt werden.
( S. 391)
●Wenn andere Informationen als die
Informationen des Fahrerassistenz-
systems ausgewählt werden, kann
ein Tempolimit-Schild, ein Auto-
bahnschild oder ein “Alle Beschrän-
kungen aufgehoben”-Schild
angezeigt werden. (S. 391)
Ein “Überholen verboten”-Schild und
ein Tempolimit-Schild mit einem
Zusatzschild werden nicht angezeigt.
Wenn jedoch andere Zeichen als Tem-
polimit-Schilder erkannt werden, wer-
den sie als Stapel unter dem aktuellen
Tempolimit-Schild aufgeführt.
Anzeigen in der Mult i-Informationsanzeige
