TOYOTA C-HR 2019 Betriebsanleitungen (in German)

4114-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M

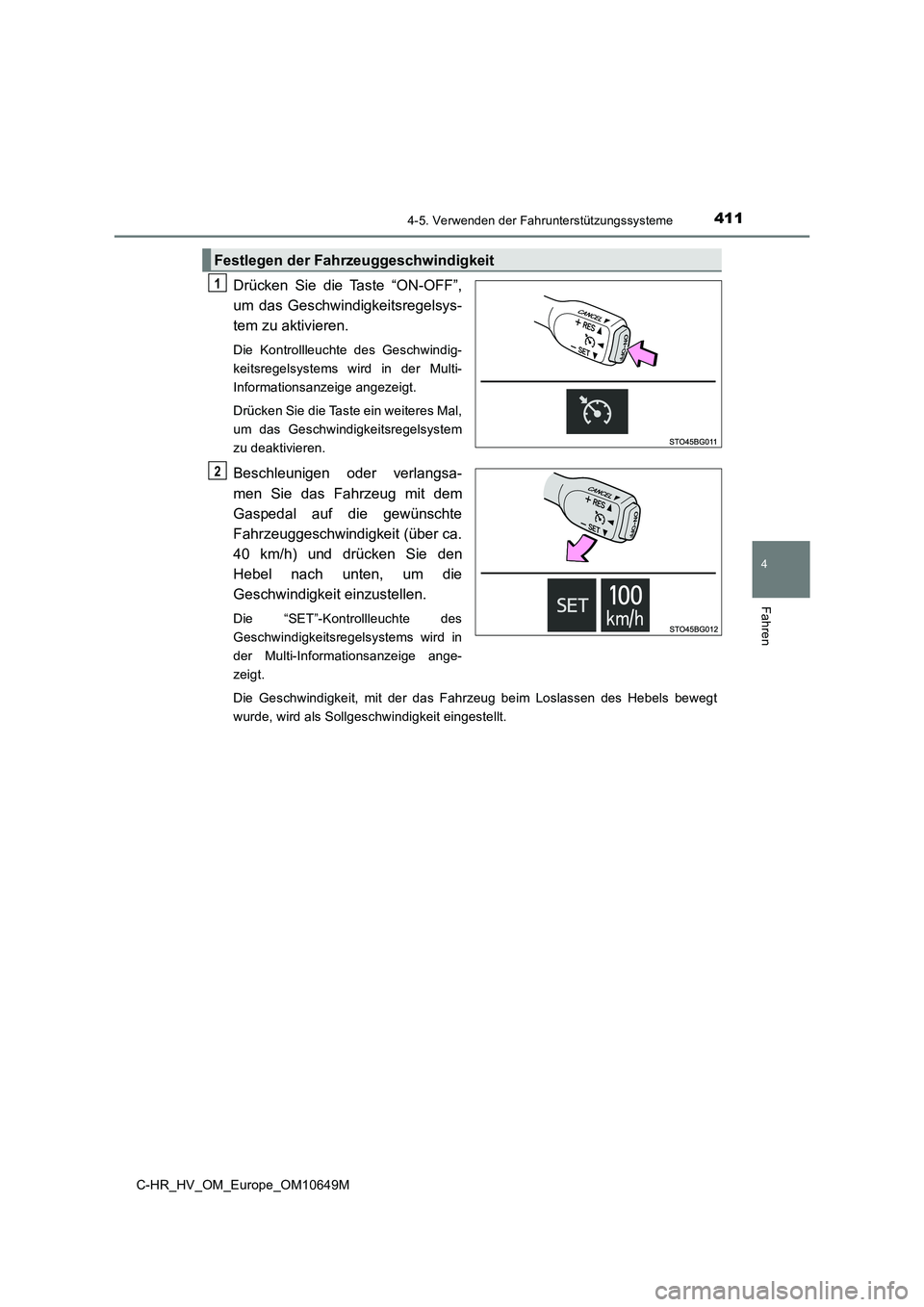

Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte des Geschwindig-
keitsregelsystems wird in der Multi-
Informationsanzeige angezeigt.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug mit dem
Gaspedal auf die gewünschte
Fahrzeuggeschwindigkeit (über ca.
40 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die “SET”-Kontrollleuchte des
Geschwindigkeitsregelsystems wird in
der Multi-Informationsanzeige ange-
zeigt.
Die Geschwindigkeit, mit der das Fahrzeug beim Loslassen des Hebels bewegt
wurde, wird als Sollgeschwindigkeit eingestellt.
Festlegen der Fahrzeuggeschwindigkeit
1
2

4124-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M

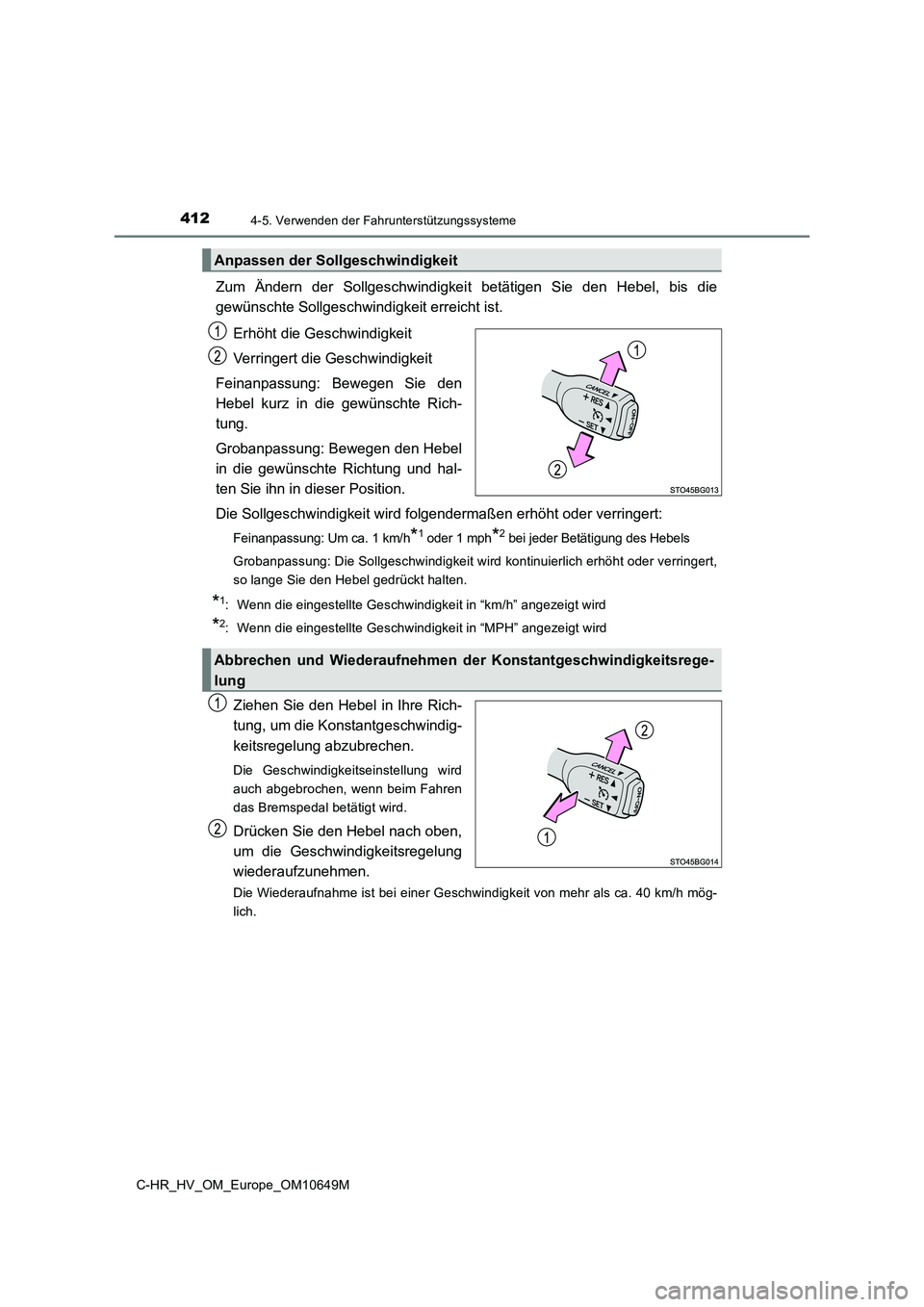

Zum Ändern der Sollgeschwindigkeit betätigen Sie den Hebel, bis die
gewünschte Sollgeschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feinanpassung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobanpassung: Bewegen den Hebel
in die gewünschte Richtung und hal-
ten Sie ihn in dieser Position.
Die Sollgeschwindigkeit wird folgendermaßen erhöht oder verringert:
Feinanpassung: Um ca. 1 km/h*1 oder 1 mph*2 bei jeder Betätigung des Hebels
Grobanpassung: Die Sollgeschwindigkeit wird kontinuierlich erhöht oder verringert,
so lange Sie den Hebel gedrückt halten.
*1: Wenn die eingestellte Geschwindigkeit in “km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in “MPH” angezeigt wird
Ziehen Sie den Hebel in Ihre Rich-
tung, um die Konstantgeschwindig-
keitsregelung abzubrechen.
Die Geschwindigkeitseinstellung wird
auch abgebrochen, wenn beim Fahren
das Bremspedal betätigt wird.
Drücken Sie den Hebel nach oben,
um die Geschwindigkeitsregelung
wiederaufzunehmen.
Die Wiederaufnahme ist bei einer Geschwindigkeit von mehr als ca. 40 km/h mög-
lich.
Anpassen der Sollgeschwindigkeit
Abbrechen und Wiederaufnehmen der Konstantgeschwindigkeitsrege-
lung

4134-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M

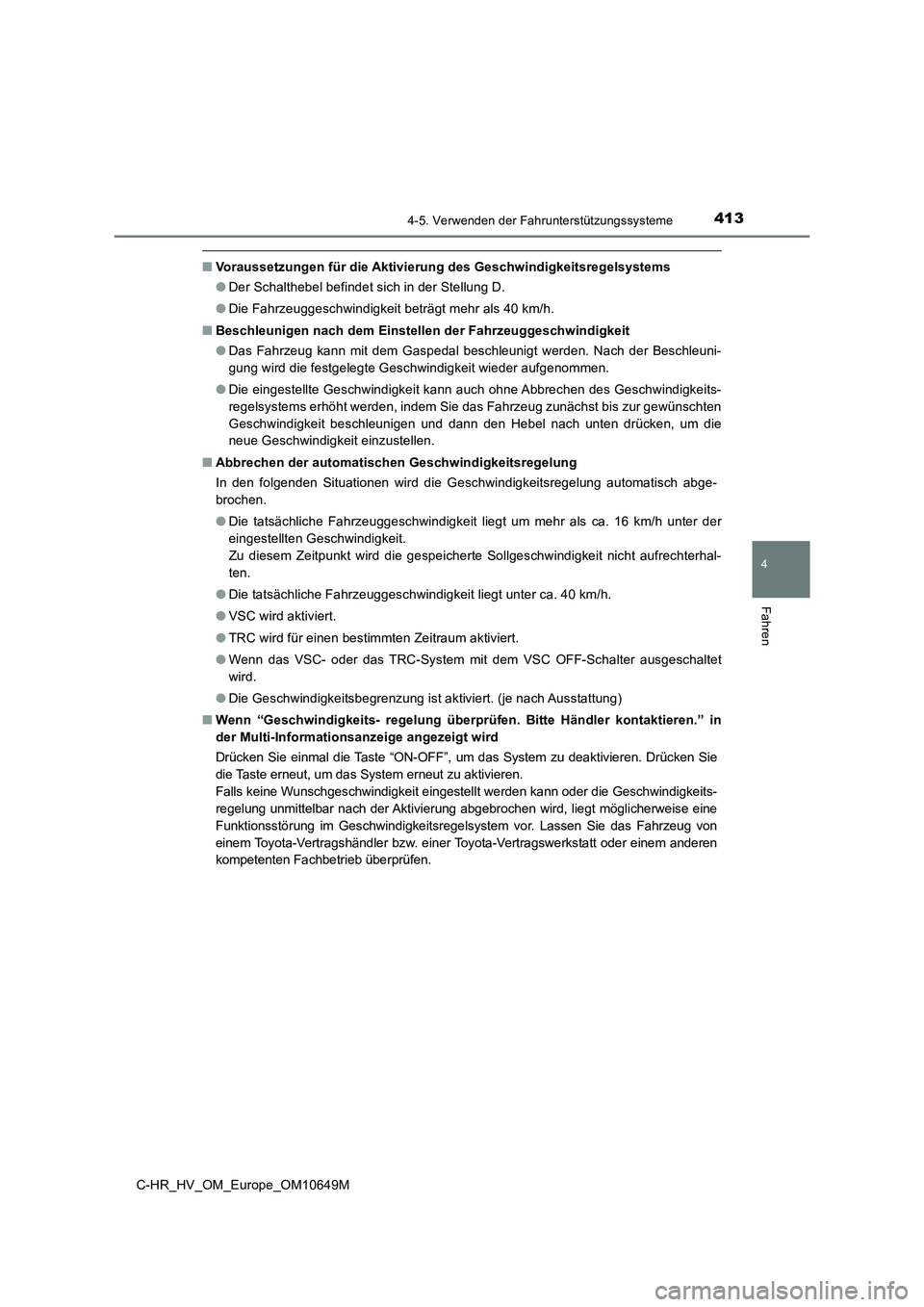

■Voraussetzungen für die Aktivierung des Geschwindigkeitsregelsystems
● Der Schalthebel befindet sich in der Stellung D.
● Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
■ Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
● Das Fahrzeug kann mit dem Gaspedal beschleunigt werden. Nach der Beschleuni-
gung wird die festgelegte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann auch ohne Abbrechen des Geschwindigkeits-
regelsystems erhöht werden, indem Sie das Fahrzeug zunächst bis zur gewünschten
Geschwindigkeit beschleunigen und dann den Hebel nach unten drücken, um die
neue Geschwindigkeit einzustellen.
■ Abbrechen der automatischen Geschwindigkeitsregelung
In den folgenden Situationen wird die Geschwindigkeitsregelung automatisch abge-
brochen.
● Die tatsächliche Fahrzeuggeschwindigkeit liegt um mehr als ca. 16 km/h unter der
eingestellten Geschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
● Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
● VSC wird aktiviert.
● TRC wird für einen bestimmten Zeitraum aktiviert.
● Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet
wird.
● Die Geschwindigkeitsbegrenzung ist aktiviert. (je nach Ausstattung)
■ Wenn “Geschwindigkeits- regelung überprüfen. Bitte Händler kontaktieren.” in
der Multi-Informationsanzeige angezeigt wird
Drücken Sie einmal die Taste “ON-OFF”, um das System zu deaktivieren. Drücken Sie
die Taste erneut, um das System erneut zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindigkeits-
regelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicherweise eine
Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.

4144-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M

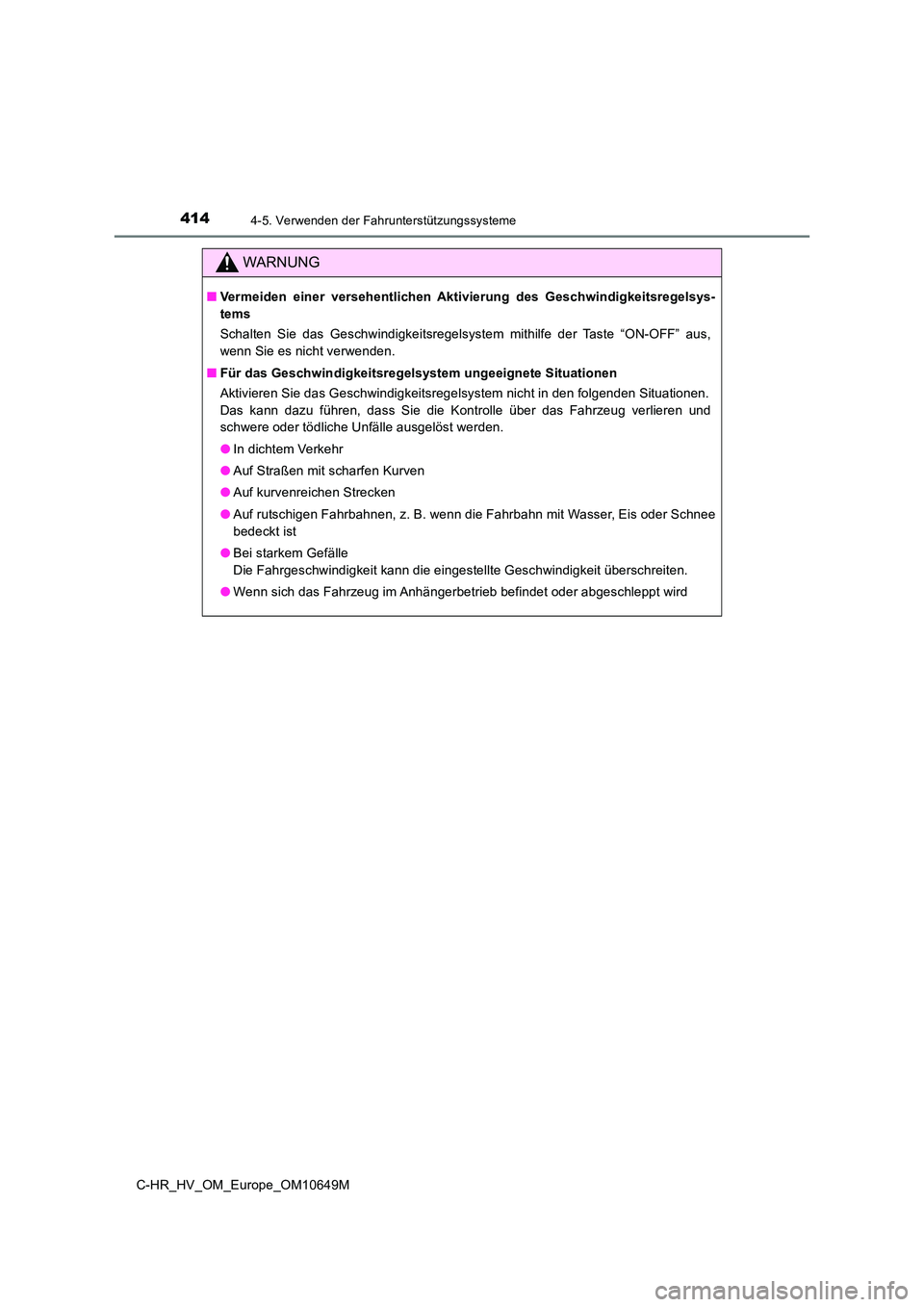

WARNUNG
■Vermeiden einer versehentlichen Aktivierung des Geschwindigkeitsregelsys-
tems
Schalten Sie das Geschwindigkeitsregelsystem mithilfe der Taste “ON-OFF” aus,
wenn Sie es nicht verwenden.
■ Für das Geschwindigkeitsregelsystem ungeeignete Situationen
Aktivieren Sie das Geschwindigkeitsregelsystem nicht in den folgenden Situationen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starkem Gefälle
Die Fahrgeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet oder abgeschleppt wird

415
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10649M

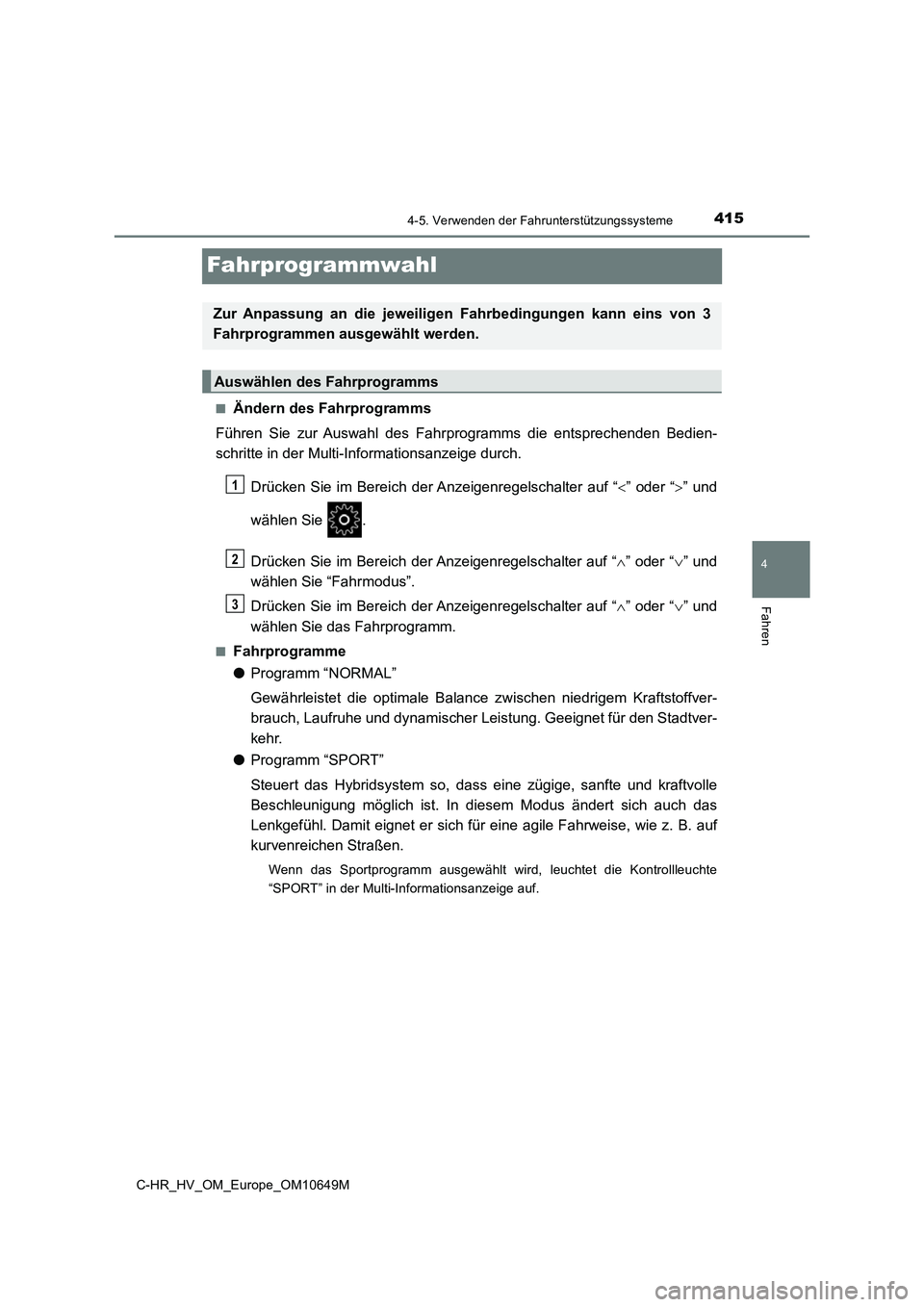

Fahrprogrammwahl
■Ändern des Fahrprogramms
Führen Sie zur Auswahl des Fahrprogramms die entsprechenden Bedien-
schritte in der Multi-Informationsanzeige durch.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie “Fahrmodus”.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie das Fahrprogramm.
■Fahrprogramme
● Programm “NORMAL”
Gewährleistet die optimale Balance zwischen niedrigem Kraftstoffver-
brauch, Laufruhe und dynamischer Leistung. Geeignet für den Stadtver-
kehr.
● Programm “SPORT”
Steuert das Hybridsystem so, dass eine zügige, sanfte und kraftvolle
Beschleunigung möglich ist. In diesem Modus ändert sich auch das
Lenkgefühl. Damit eignet er sich für eine agile Fahrweise, wie z. B. auf
kurvenreichen Straßen.
Wenn das Sportprogramm ausgewählt wird, leuchtet die Kontrollleuchte
“SPORT” in der Multi-Informationsanzeige auf.
Zur Anpassung an die jeweiligen Fahrbedingungen kann eins von 3
Fahrprogrammen ausgewählt werden.
Auswählen des Fahrprogramms
1
2
3

4164-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
●Programm “ECO”
Hilft dem Fahrer beim umweltfreundlichen Beschleunigen und optimiert
den Kraftstoffverbrauch durch eine moderate Charakteristik des
Ansprechverhaltens und durch die Kontrolle des Betriebs der Klimaan-
lage (Heizen/Kühlen).
Wenn das Eco-Programm ausgewählt wird, leuchtet die Kontrollleuchte
“ECO MODE” in der Multi-Informationsanzeige auf.
Wenn die Klimaanlage verwendet wird, schaltet das System automatisch
zum Eco-Modus der Klimaanlage ( S. 544) um, wodurch der Kraftstoffver-
brauch noch weiter gesenkt wird.
■ Beenden des Programms “ECO” / “SPORT”
● Wählen Sie das Fahrprogramm erneut aus. Das Programm “SPORT” wird außerdem
automatisch beendet, wenn der Startschalter ausgeschaltet wird.
● Die Programme “NORMAL” und “ECO” werden jedoch erst dann automatisch been-
det, wenn ein anderes Fahrprogramm ausgewählt wird, auch wenn der Startschalter
zwischenzeitlich ausgeschaltet wurde.
■ Wechseln des Fahrprogramms im EV-Fahrprogramm
 S. 310

417
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10649M

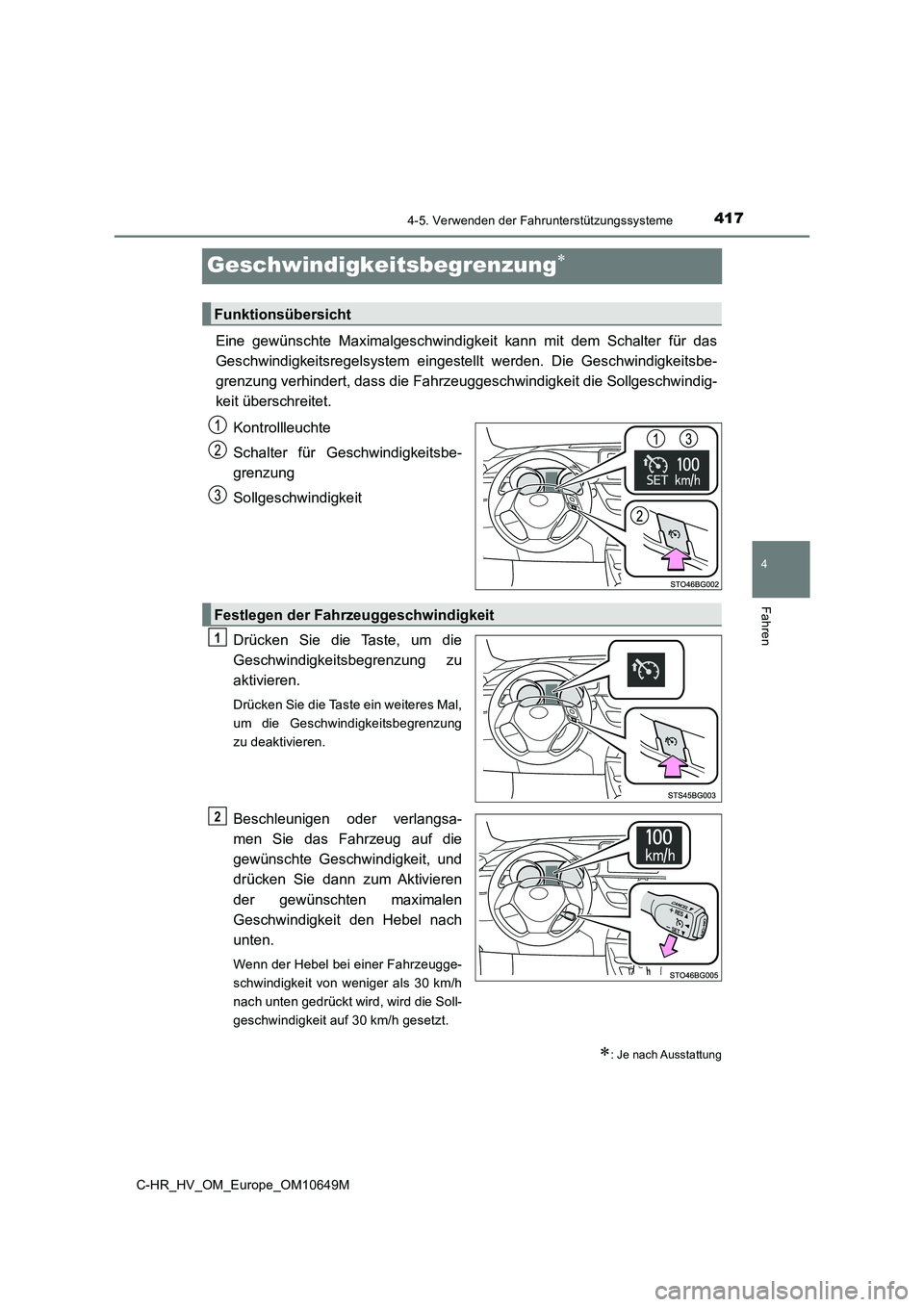

Geschwindigkeitsbegrenzung
Eine gewünschte Maximalgeschwindigkeit kann mit dem Schalter für das
Geschwindigkeitsregelsystem eingestell t werden. Die Geschwindigkeitsbe-
grenzung verhindert, dass die Fahrzeuggeschwindigkeit die Sollgeschwindig-
keit überschreitet.
Kontrollleuchte
Schalter für Geschwindigkeitsbe-
grenzung
Sollgeschwindigkeit
Drücken Sie die Taste, um die
Geschwindigkeitsbegrenzung zu
aktivieren.
Drücken Sie die Taste ein weiteres Mal,
um die Geschwindigkeitsbegrenzung
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Aktivieren
der gewünschten maximalen
Geschwindigkeit den Hebel nach
unten.
Wenn der Hebel bei einer Fahrzeugge-
schwindigkeit von weniger als 30 km/h
nach unten gedrückt wird, wird die Soll-
geschwindigkeit auf 30 km/h gesetzt.
: Je nach Ausstattung
Funktionsübersicht
Festlegen der Fahrzeuggeschwindigkeit
1
2

4184-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M

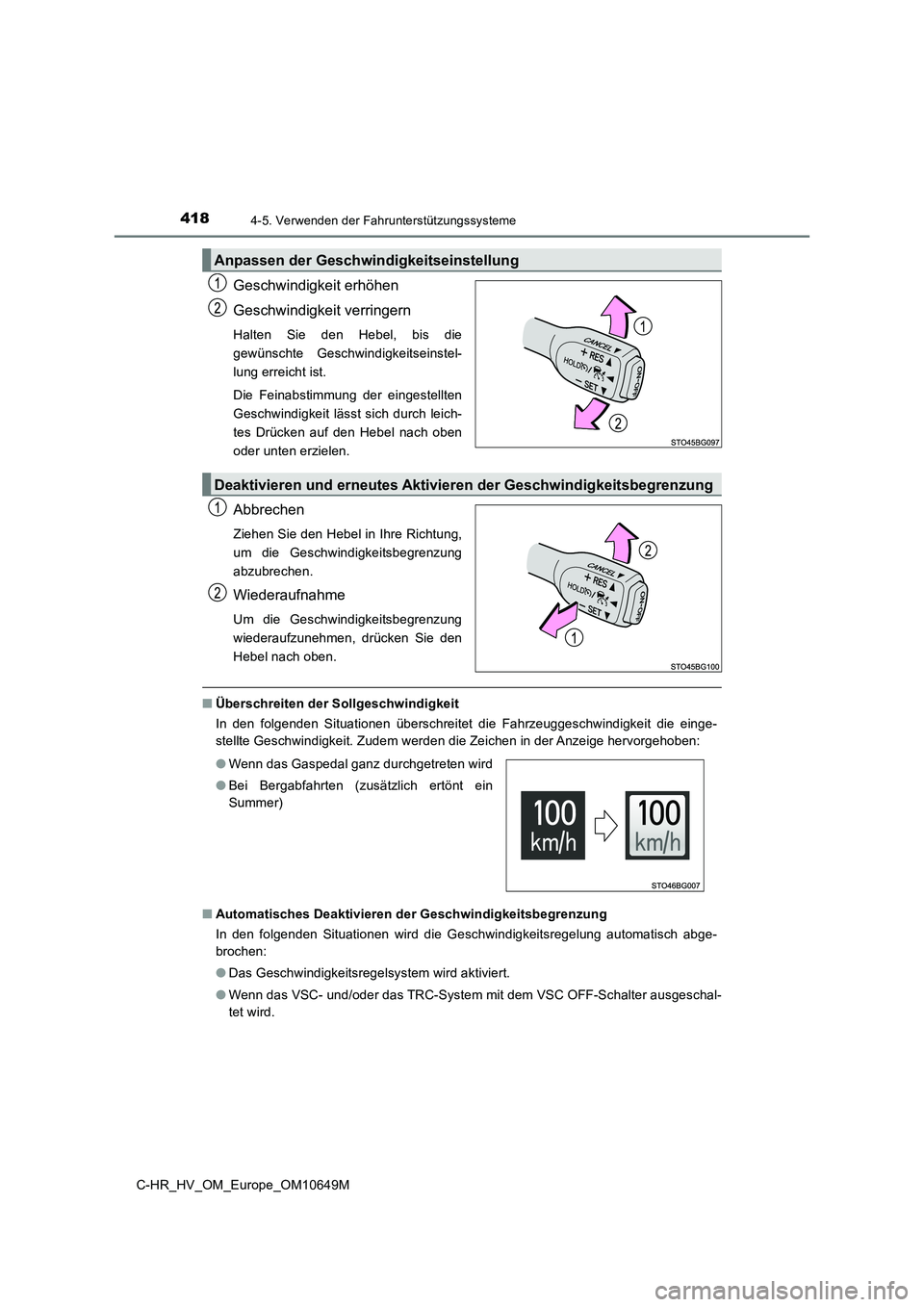

Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeitseinstel-
lung erreicht ist.
Die Feinabstimmung der eingestellten
Geschwindigkeit lässt sich durch leich-
tes Drücken auf den Hebel nach oben
oder unten erzielen.
Abbrechen
Ziehen Sie den Hebel in Ihre Richtung,
um die Geschwindigkeitsbegrenzung
abzubrechen.
Wiederaufnahme
Um die Geschwindigkeitsbegrenzung
wiederaufzunehmen, drücken Sie den
Hebel nach oben.
■ Überschreiten der Sollgeschwindigkeit
In den folgenden Situationen überschreitet die Fahrzeuggeschwindigkeit die einge-
stellte Geschwindigkeit. Zudem werden die Zeichen in der Anzeige hervorgehoben:
■ Automatisches Deaktivieren der Geschwindigkeitsbegrenzung
In den folgenden Situationen wird die Geschwindigkeitsregelung automatisch abge-
brochen:
● Das Geschwindigkeitsregelsystem wird aktiviert.
● Wenn das VSC- und/oder das TRC-System mit dem VSC OFF-Schalter ausgeschal-
tet wird.
Anpassen der Geschwindigkeitseinstellung
Deaktivieren und erneutes Aktivieren der Geschwindigkeitsbegrenzung
● Wenn das Gaspedal ganz durchgetreten wird
● Bei Bergabfahrten (zusätzlich ertönt ein
Summer)

4194-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M

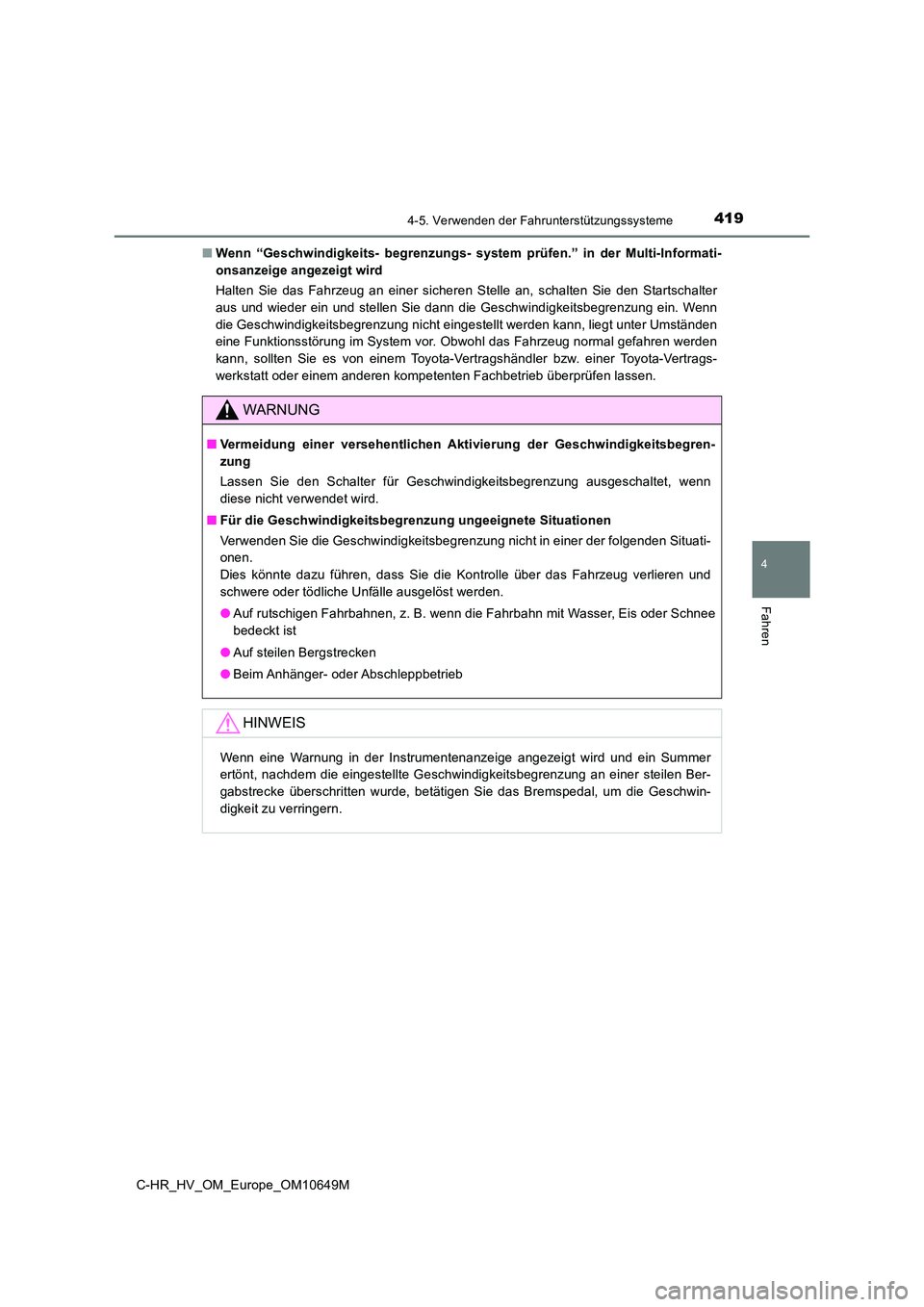

■ Wenn “Geschwindigkeits- begrenzungs- system prüfen.” in der Multi-Informati-
onsanzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie den Startschalter
aus und wieder ein und stellen Sie dann die Geschwindigkeitsbegrenzung ein. Wenn
die Geschwindigkeitsbegrenzung nicht eingestellt werden kann, liegt unter Umständen
eine Funktionsstörung im System vor. Obwohl das Fahrzeug normal gefahren werden
kann, sollten Sie es von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb überprüfen lassen.
WARNUNG
■ Vermeidung einer versehentlichen Aktivierung der Geschwindigkeitsbegren-
zung
Lassen Sie den Schalter für Geschwindigkeitsbegrenzung ausgeschaltet, wenn
diese nicht verwendet wird.
■ Für die Geschwindigkeitsbegrenzung ungeeignete Situationen
Verwenden Sie die Geschwindigkeitsbegrenzung nicht in einer der folgenden Situati-
onen.
Dies könnte dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Auf steilen Bergstrecken
● Beim Anhänger- oder Abschleppbetrieb
HINWEIS
Wenn eine Warnung in der Instrumentenanzeige angezeigt wird und ein Summer
ertönt, nachdem die eingestellte Geschwindigkeitsbegrenzung an einer steilen Ber-
gabstrecke überschritten wurde, betätigen Sie das Bremspedal, um die Geschwin-
digkeit zu verringern.

4204-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M

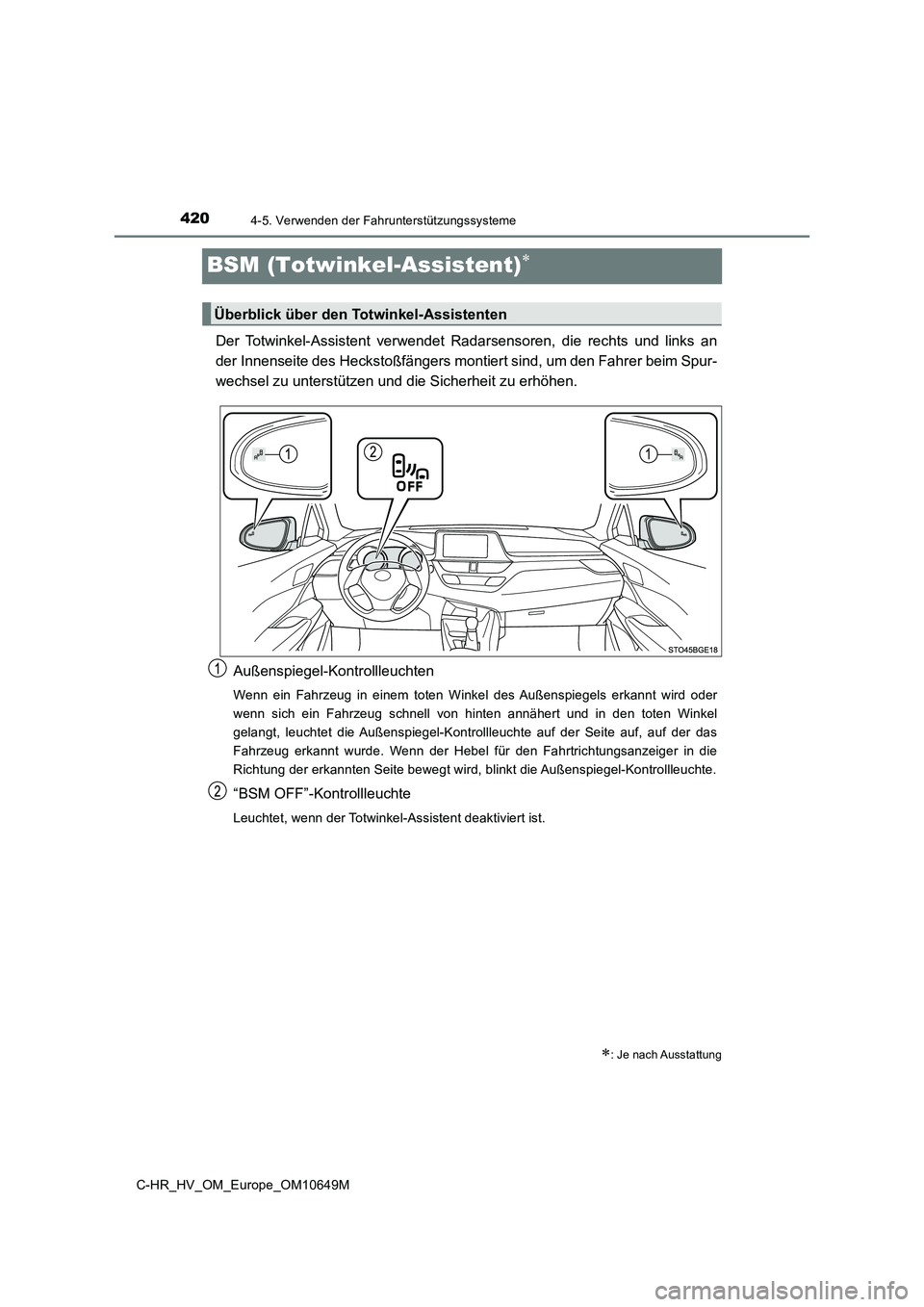

BSM (Totwinkel-Assistent)
Der Totwinkel-Assistent verwendet Radarsensoren, die rechts und links an
der Innenseite des Heckstoßfängers montiert sind, um den Fahrer beim Spur-
wechsel zu unterstützen und die Sicherheit zu erhöhen.
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug in einem toten Winkel des Außenspiegels erkannt wird oder
wenn sich ein Fahrzeug schnell von hinten annähert und in den toten Winkel
gelangt, leuchtet die Außenspiegel-Kontrollleuchte auf der Seite auf, auf der das
Fahrzeug erkannt wurde. Wenn der Hebel für den Fahrtrichtungsanzeiger in die
Richtung der erkannten Seite bewegt wird, blinkt die Außenspiegel-Kontrollleuchte.
“BSM OFF”-Kontrollleuchte
Leuchtet, wenn der Totwinkel-Assistent deaktiviert ist.
: Je nach Ausstattung
Überblick über den Totwinkel-Assistenten
