4894-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ

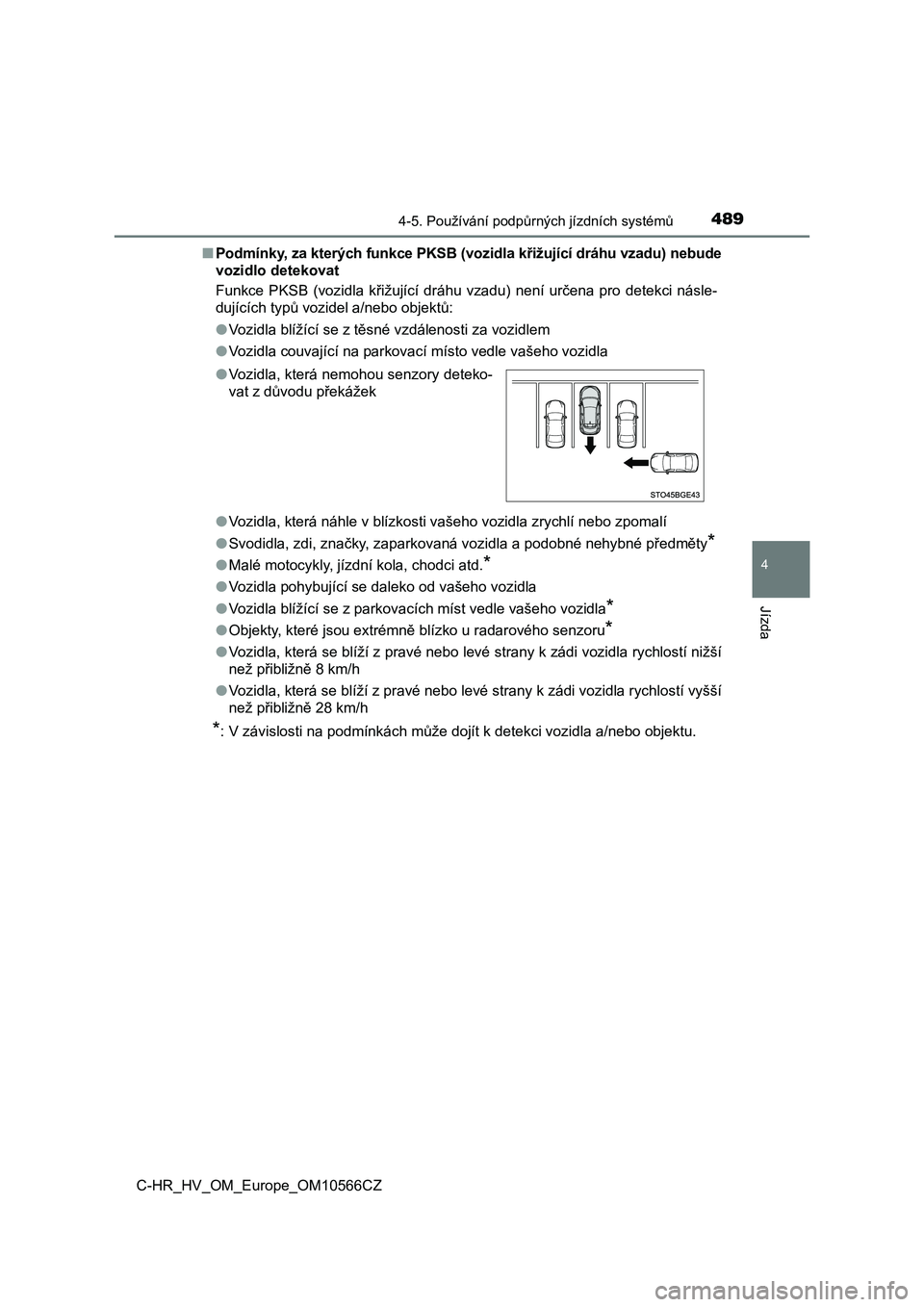

■ Podmínky, za kterých funkce PKSB (vozidla křižující dráhu vzadu) nebude
vozidlo detekovat
Funkce PKSB (vozidla křižující dráhu vzadu) není určena pro det ekci násle-
dujících typů vozidel a/nebo objektů:
● Vozidla blížící se z těsné vzdálenosti za vozidlem
● Vozidla couvající na parkovací místo vedle vašeho vozidla
● Vozidla, která náhle v blízkosti vašeho vozidla zrychlí nebo zpomalí
● Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty*
●Malé motocykly, jízdní kola, chodci atd.*
●Vozidla pohybující se daleko od vašeho vozidla
● Vozidla blížící se z parkovacích míst vedle vašeho vozidla*
●Objekty, které jsou extrémně blízko u radarového senzoru*
●Vozidla, která se blíží z pravé nebo levé strany k zádi vozidla rychlostí nižší
než přibližně 8 km/h
● Vozidla, která se blíží z pravé nebo levé strany k zádi vozidla rychlostí vyšší
než přibližně 28 km/h
*: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
● Vozidla, která nemohou senzory deteko-
vat z důvodu překážek

4904-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ

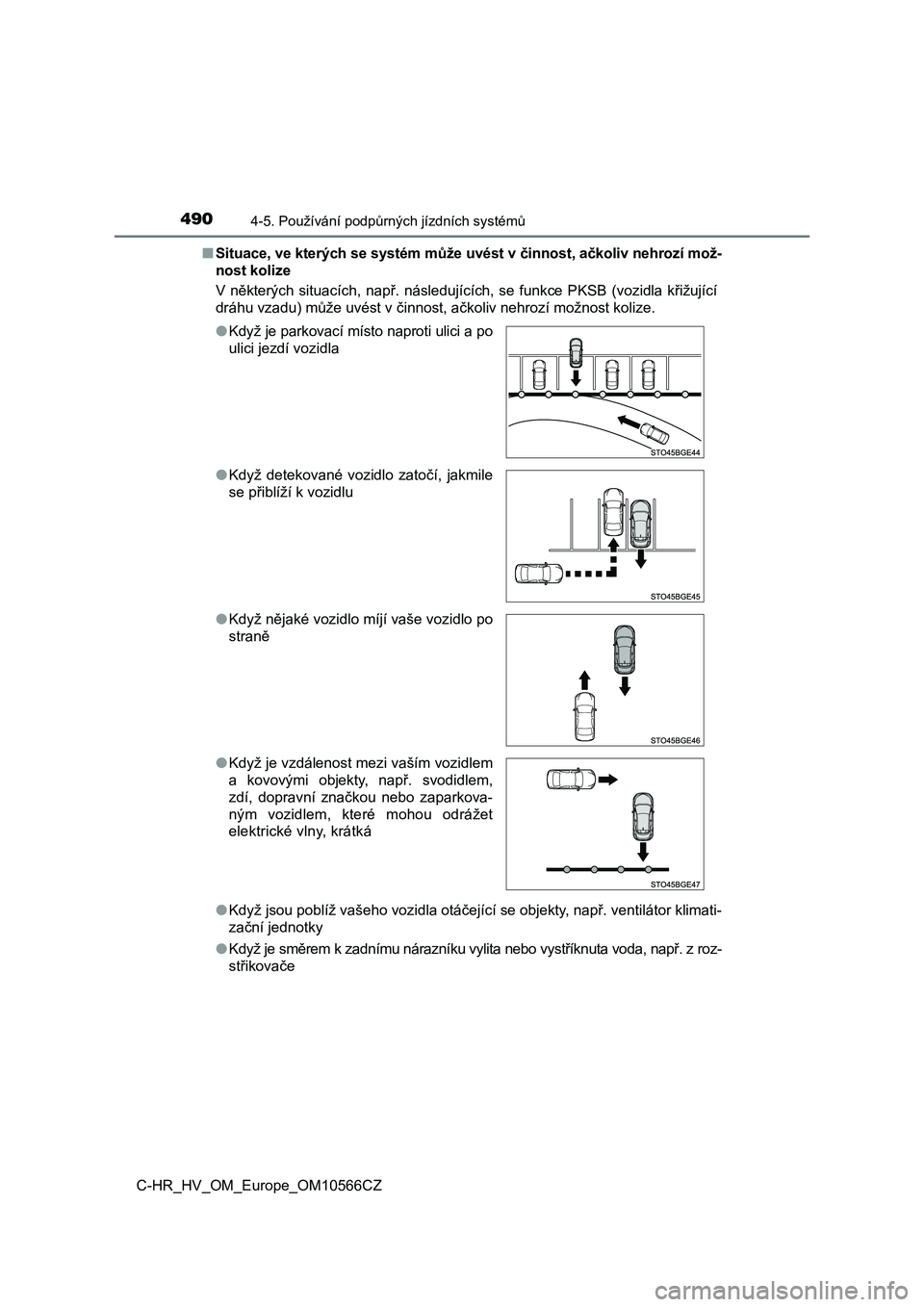

■ Situace, ve kterých se systém může uvést v činnost, ačkoliv nehrozí mož-
nost kolize
V některých situacích, např. následujících, se funkce PKSB (voz idla křižující
dráhu vzadu) může uvést v činnost, ačkoliv nehrozí možnost koli ze.
● Když jsou poblíž vašeho vozidla otáčející se objekty, např. ventilátor klimati-
zační jednotky
●Když je směrem k zadnímu nárazníku vylita nebo vystříknuta voda , např. z roz-
střikovače
● Když je parkovací místo naproti ulici a po
ulici jezdí vozidla
● Když detekované vozidlo zatočí, jakmile
se přiblíží k vozidlu
● Když nějaké vozidlo míjí vaše vozidlo po
straně
● Když je vzdálenost mezi vaším vozidlem
a kovovými objekty, např. svodidlem,
zdí, dopravní značkou nebo zaparkova-
ným vozidlem, které mohou odrážet
elektrické vlny, krátká

4914-5. Používání podpůrných jízdních systémů
4
Jízda

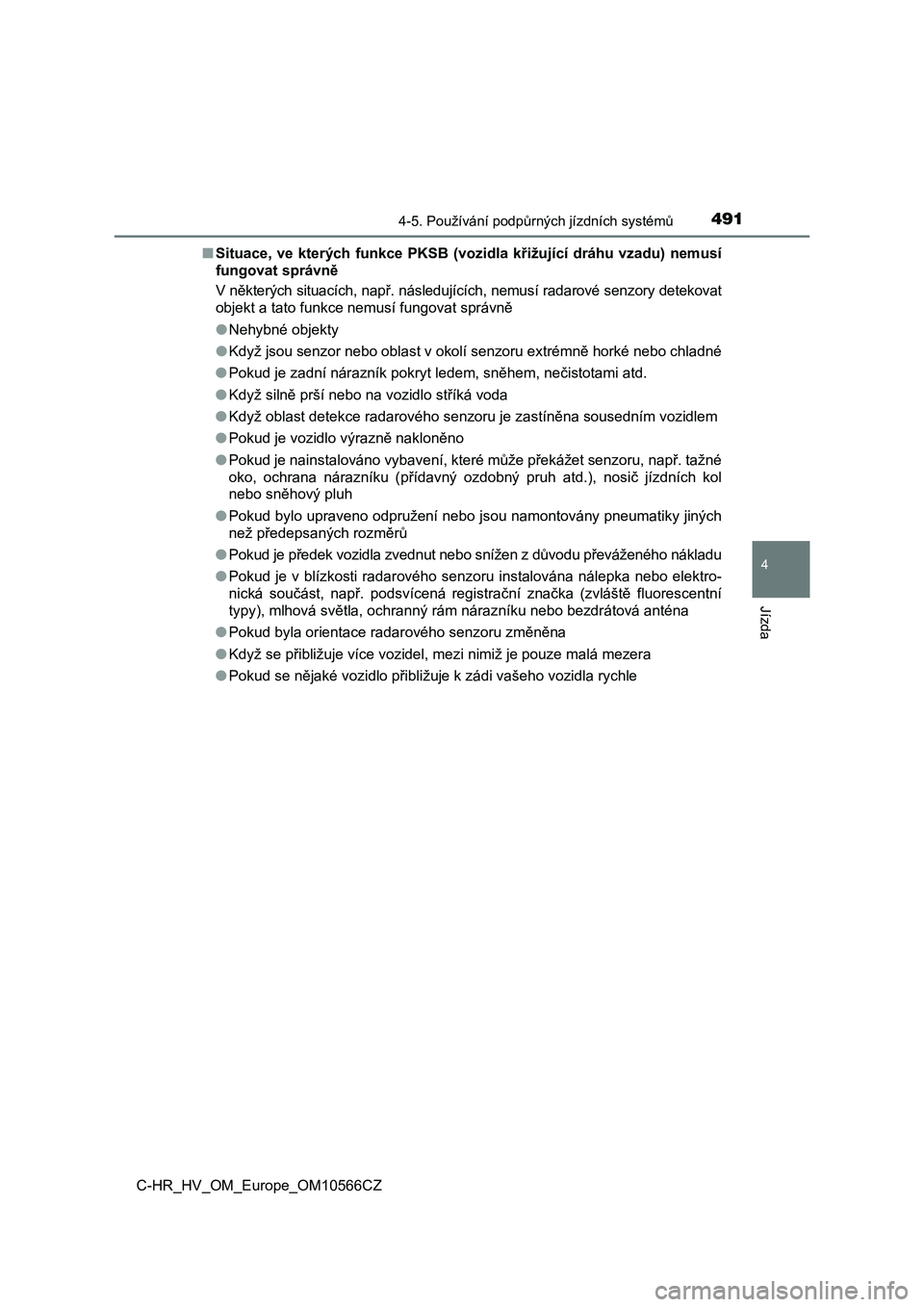

C-HR_HV_OM_Europe_OM10566CZ■Situace, ve kterých funkce PKSB (vozidla křižující dráhu vzadu) nemusí
fungovat správně
V některých situacích, např. následujících, nemusí radarové senzory detekovat
objekt a tato funkce nemusí fungovat správně
●Nehybné objekty
●Když jsou senzor nebo oblast v okolí senzoru extrémně horké nebo chladné
●Pokud je zadní nárazník pokryt ledem, sněhem, nečistotami atd.
●Když silně prší nebo na vozidlo stříká voda
●Když oblast detekce radarového senzoru je zastíněna sousedním vozidlem
●Pokud je vozidlo výrazně nakloněno
●Pokud je nainstalováno vybavení, které může překážet senzoru, např. tažné
oko, ochrana nárazníku (přídavný ozdobný pruh atd.), nosič jízdních kol
nebo sněhový pluh
●Pokud bylo upraveno odpružení nebo jsou namontovány pneumatiky jiných
než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu
●Pokud je v blízkosti radarového senzoru instalována nálepka nebo elektro-
nická součást, např. podsvícená registrační značka (zvláště fluorescentní
typy), mlhová světla, ochranný rám nárazníku nebo bezdrátová anténa
●Pokud byla orientace radarového senzoru změněna
●Když se přibližuje více vozidel, mezi nimiž je pouze malá mezera
●Pokud se nějaké vozidlo přibližuje k zádi vašeho vozidla rychle

4924-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ

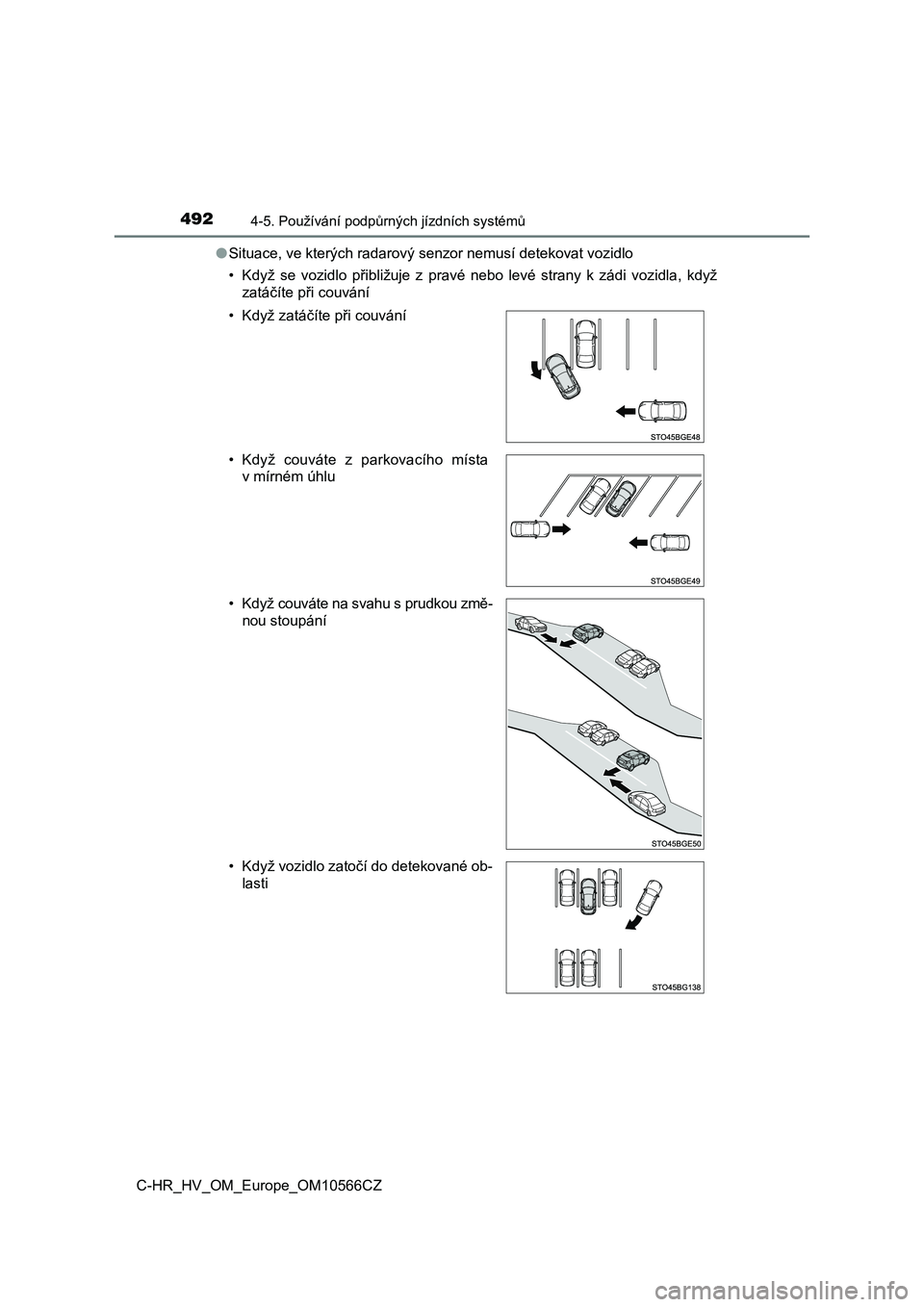

● Situace, ve kterých radarový senzor nemusí detekovat vozidlo
• Když se vozidlo přibližuje z pravé nebo levé strany k zádi voz idla, když
zatáčíte při couvání
• Když zatáčíte při couvání
• Když couváte z parkovacího místa
v mírném úhlu
• Když couváte na svahu s prudkou změ-
nou stoupání
• Když vozidlo zatočí do detekované ob-
lasti

4934-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ

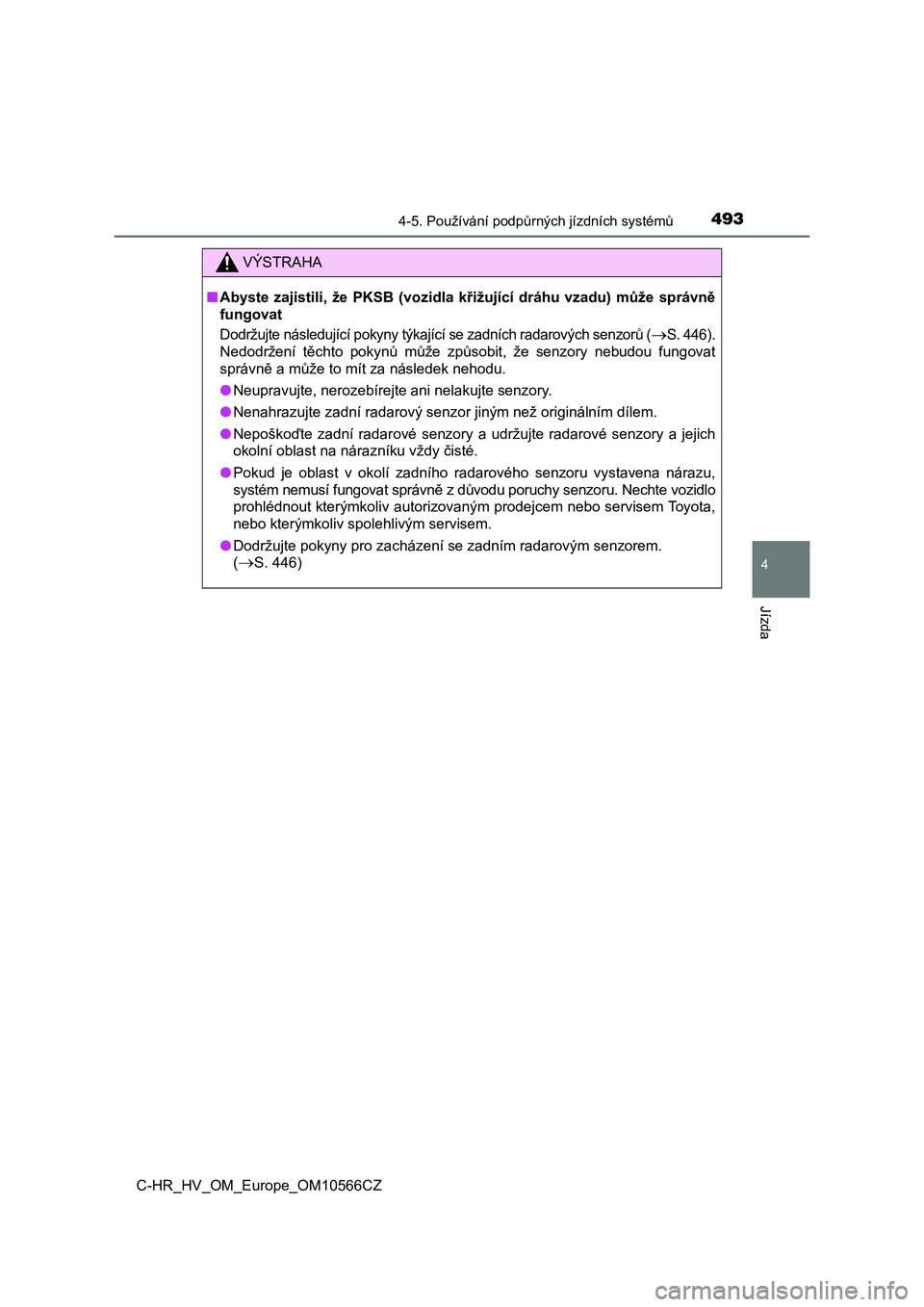

VÝSTRAHA
■Abyste zajistili, že PKSB (vozidla křižující dráhu vzadu) může správně
fungovat
Dodržujte následující pokyny týk ající se zadních radarových senzorů (S. 446).
Nedodržení těchto pokynů může způsobit, že senzory nebudou fungovat
správně a může to mít za následek nehodu.
● Neupravujte, nerozebírejte ani nelakujte senzory.
● Nenahrazujte zadní radarový senzor jiným než originálním dílem.
● Nepoškoďte zadní radarové senzory a udržujte radarové senzory a jejich
okolní oblast na nárazníku vždy čisté.
● Pokud je oblast v okolí zadního radarového senzoru vystavena nárazu,
systém nemusí fungovat správně z důvodu poruchy senzoru. Nechte vozidlo
prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
● Dodržujte pokyny pro zacházení se zadním radarovým senzorem.
(S. 446)

4944-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ

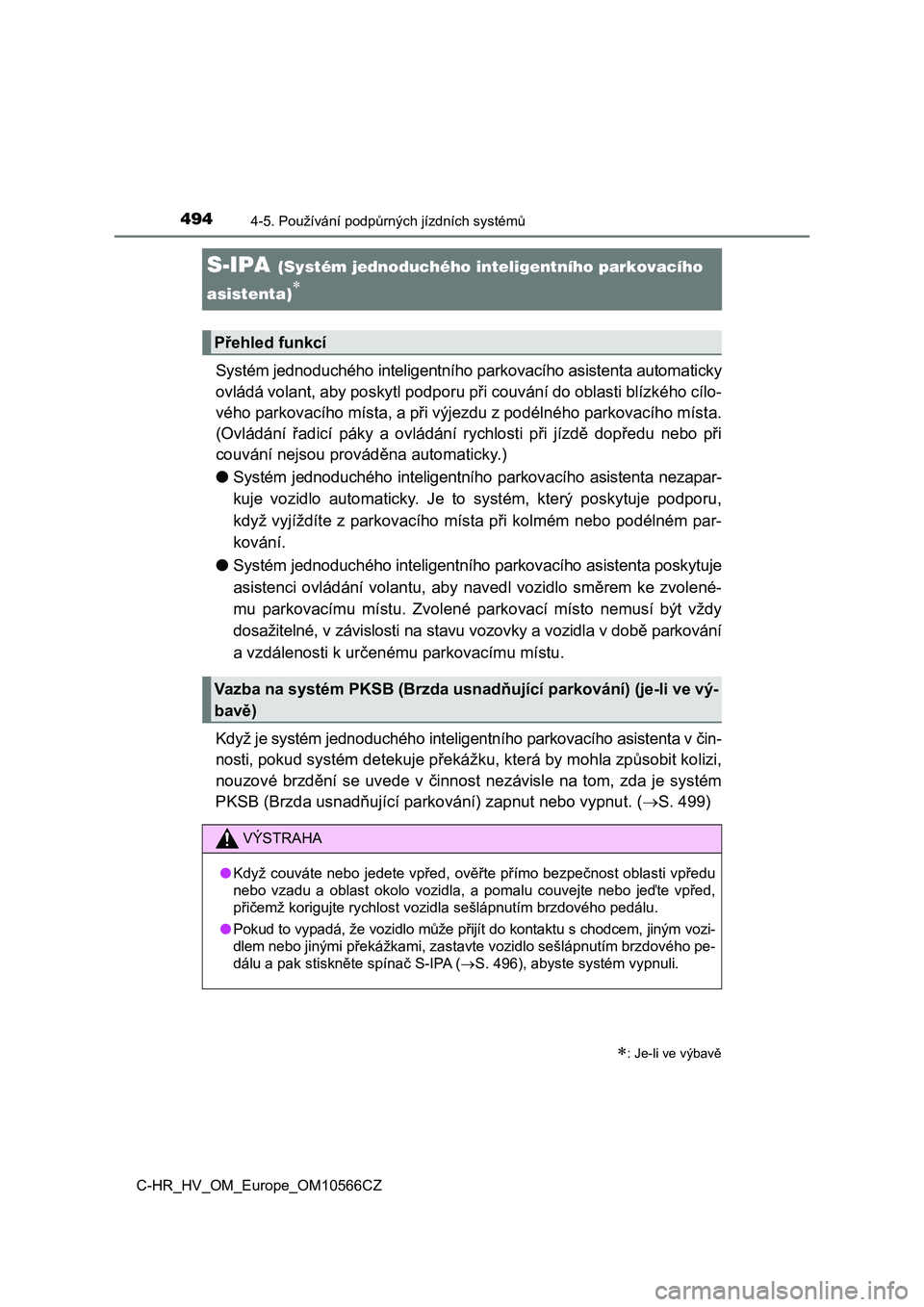

S-IPA (Systém jednoduchého inteligentního parkovacího
asistenta)
Systém jednoduchého inteligentního parkovacího asistenta automa ticky
ovládá volant, aby poskytl podp oru při couvání do oblasti blízkého cílo-
vého parkovacího místa, a při výjezdu z podélného parkovacího m ísta.
(Ovládání řadicí páky a ovládání rychlosti při jízdě dopředu nebo při
couvání nejsou prov áděna automaticky.)
● Systém jednoduchého inteligentního parkovacího asistenta nezapar-
kuje vozidlo automaticky. Je to systém, který poskytuje podporu ,
když vyjíždíte z parkovacího místa při kolmém nebo podélném par -
kování.
● Systém jednoduchého inteligentního parkovacího asistenta poskytuje
asistenci ovládání volantu, aby navedl vozidlo směrem ke zvolené-
mu parkovacímu místu. Zvolené parkovací místo nemusí být vždy
dosažitelné, v závislosti na sta vu vozovky a vozidla v době parkování
a vzdálenosti k určenému parkovacímu místu.
Když je systém jednoduc hého inteligentního parkovacího asistenta v čin-
nosti, pokud systém detekuje překážku, k terá by mohla způsobit kolizi,
nouzové brzdění se uvede v činnos t nezávisle na tom, zda je systém
PKSB (Brzda usnadňující park ování) zapnut nebo vypnut. (S. 499)
: Je-li ve výbavě
Přehled funkcí
Vazba na systém PKSB (Brzda usnadňující parkování) (je-li ve vý-
bavě)
VÝSTRAHA
● Když couváte nebo jedete vpřed, ověřte přímo bezpečnost oblasti vpředu
nebo vzadu a oblast okolo vozidla, a pomalu couvejte nebo jeďte vpřed,
přičemž korigujte rychlost vozidla sešlápnutím brzdového pedálu .
● Pokud to vypadá, že vozidlo může přijít do kontaktu s chodcem, jiným vozi-
dlem nebo jinými překážkami, zastavte vozidlo sešlápnutím brzdo vého pe-
dálu a pak stiskněte spínač S-IPA ( S. 496), abyste systém vypnuli.

4954-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ

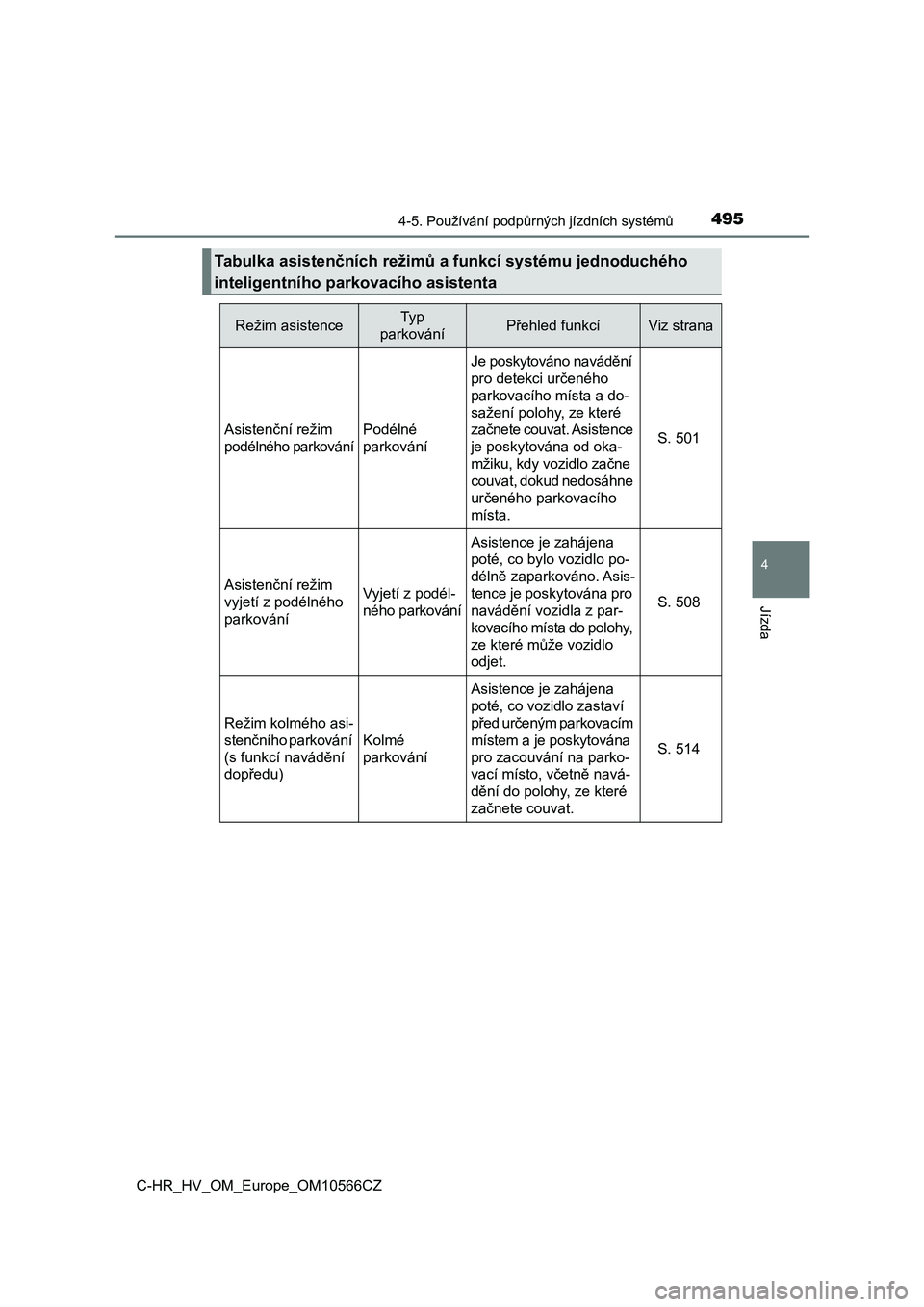

Tabulka asistenčních režimů a funkcí systému jednoduchého
inteligentního parkovacího asistenta
Režim asistenceTy p
parkováníPřehled funkcíViz strana
Asistenční režim
podélného parkování
Podélné
parkování
Je poskytováno navádění
pro detekci určeného
parkovacího místa a do-
sažení polohy, ze které
začnete couvat. Asistence
je poskytována od oka-
mžiku, kdy vozidlo začne
couvat, dokud nedosáhne
určeného parkovacího
místa.S. 501
Asistenční režim
vyjetí z podélného
parkováníVyjetí z podél-
ného parkování
Asistence je zahájena
poté, co bylo vozidlo po-
délně zaparkováno. Asis-
tence je poskytována pro
navádění vozidla z par-
kovacího místa do polohy,
ze které může vozidlo
odjet.
S. 508
Režim kolmého asi-
stenčního parkování
(s funkcí navádění
dopředu)
Kolmé
parkování
Asistence je zahájena
poté, co vozidlo zastaví
před určeným parkovacím
místem a je poskytována
pro zacouvání na parko-
vací místo, včetně navá-
dění do polohy, ze které
začnete couvat.
S. 514

4964-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ

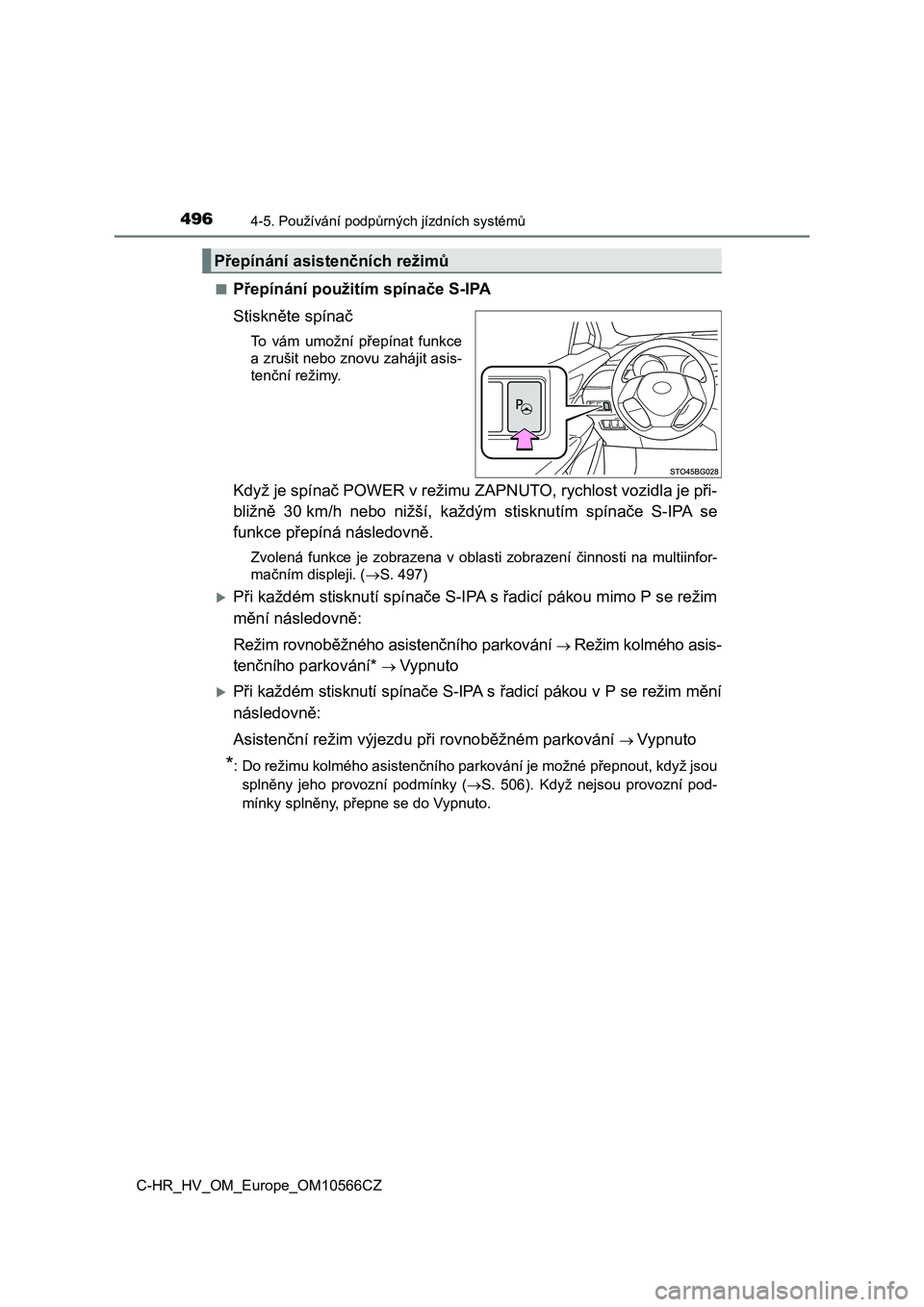

■Přepínání použitím spínače S-IPA
Stiskněte spínač
To vám umožní přepínat funkce
a zrušit nebo znovu zahájit asis-
tenční režimy.
Když je spínač POWER v režimu Z APNUTO, rychlost vozidla je při-
bližně 30 km/h nebo nižší, každým stisknutím spínače S-IPA se
funkce přepíná následovně.
Zvolená funkce je zobrazena v oblasti zobrazení činnosti na mul tiinfor-
mačním displeji. ( S. 497)
Při každém stisknutí spínače S-IPA s řadicí pákou mimo P se režim
mění následovně:
Režim rovnoběžného asistenčního parkování Režim kolmého asis-
tenčního parkování* Vypnuto
Při každém stisknutí spínače S-IPA s řadicí pákou v P se režim mění
následovně:
Asistenční režim výjezdu př i rovnoběžném parkování Vypnuto
*: Do režimu kolmého asistenčního parkování je možné přepnout, když jsou
splněny jeho provozní podmínky ( S. 506). Když nejsou provozní pod-
mínky splněny, přepne se do Vypnuto.
Přepínání asistenčních režimů

4974-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10566CZ

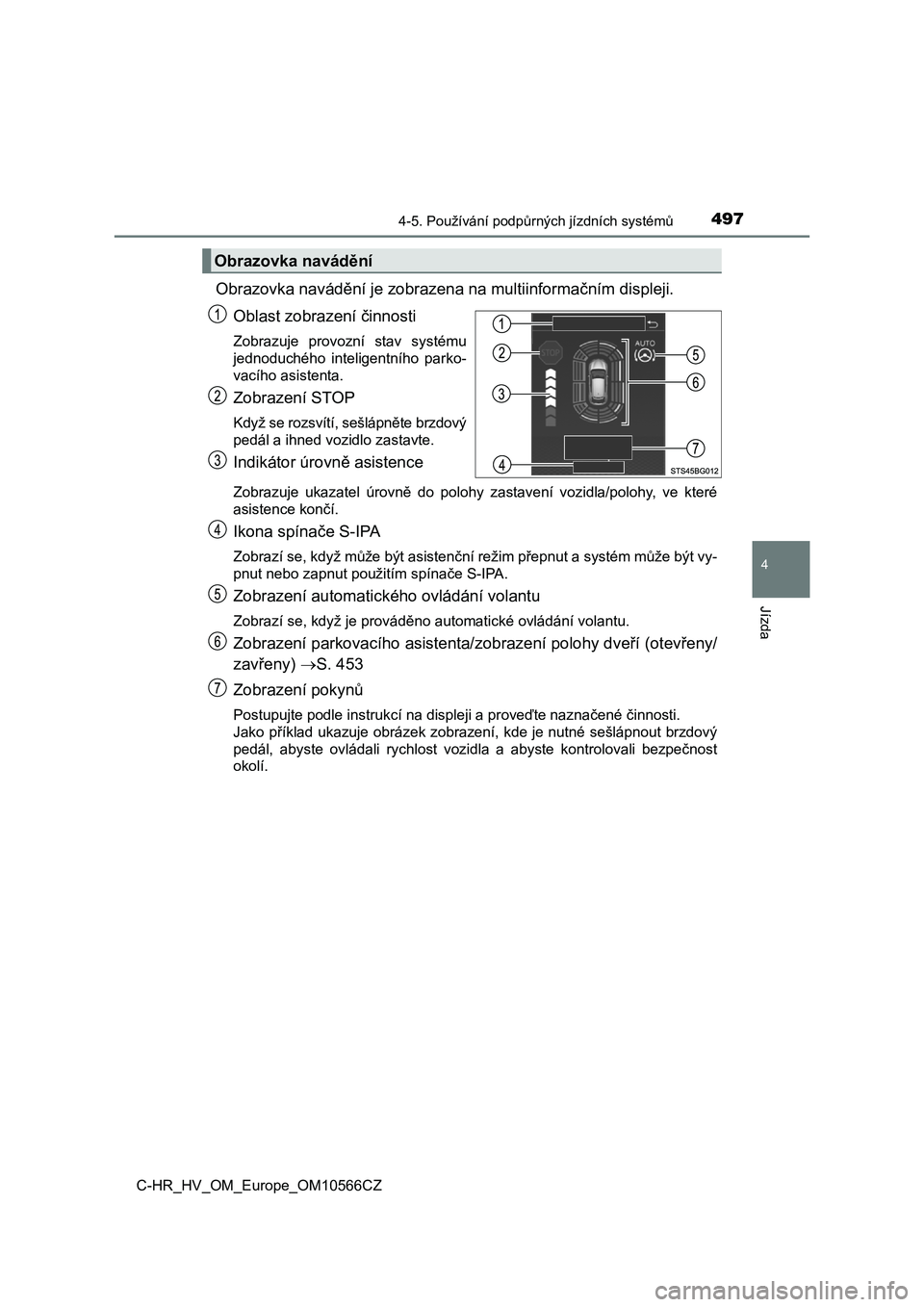

Obrazovka navádění je zobrazena na multiinformačním displeji.
Oblast zobraz ení činnosti
Zobrazuje provozní stav systému
jednoduchého inteligentního parko-
vacího asistenta.
Zobrazení STOP
Když se rozsvítí, sešlápněte brzdový
pedál a ihned vozidlo zastavte.
Indikátor úrovně asistence
Zobrazuje ukazatel úrovně do polohy zastavení vozidla/polohy, v e které
asistence končí.
Ikona spínače S-IPA
Zobrazí se, když může být asistenční režim přepnut a systém můž e být vy-
pnut nebo zapnut použitím spínače S-IPA.
Zobrazení automatick ého ovládání volantu
Zobrazí se, když je prováděno automatické ovládání volantu.
Zobrazení parkovacího asistenta/zobrazení polohy dveří (otevřeny/
zavřeny) S. 453
Zobrazení pokynů
Postupujte podle instrukcí na displeji a proveďte naznačené čin nosti.
Jako příklad ukazuje obrázek zobrazení, kde je nutné sešlápnout brzdový
pedál, abyste ovládali rychlost vozidla a abyste kontrolovali b ezpečnost
okolí.
Obrazovka navádění

4984-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10566CZ

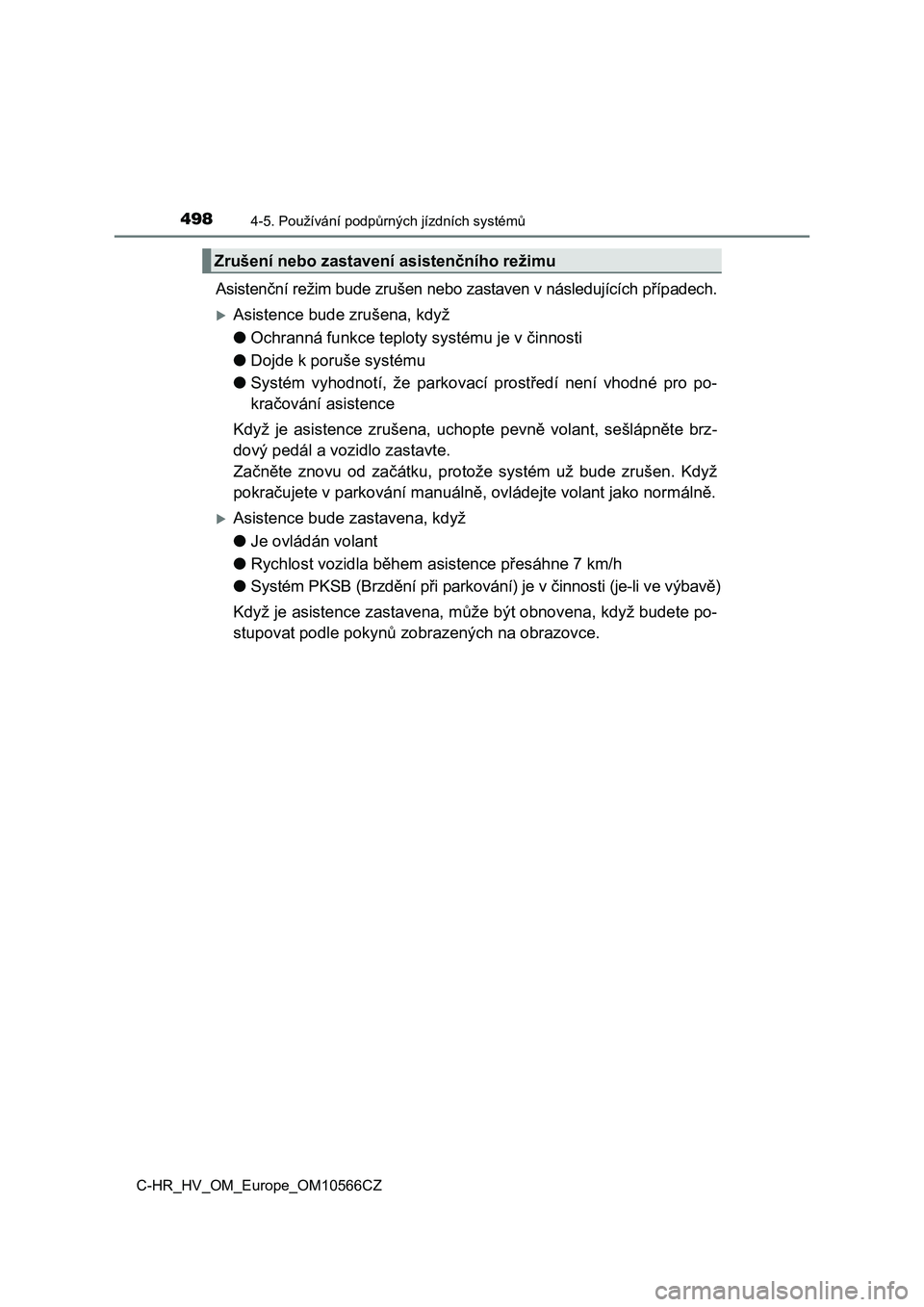

Asistenční režim bude zrušen nebo zastaven v následujících případech.
Asistence bude zrušena, když
●Ochranná funkce teploty systému je v činnosti
●Dojde k poruše systému
●Systém vyhodnotí, že parkovací prostředí není vhodné pro po-
kračování asistence
Když je asistence zrušena, uchopte pevně volant, sešlápněte brz-
dový pedál a vozidlo zastavte.
Začněte znovu od začátku, protože systém už bude zrušen. Když
pokračujete v parkování manuálně, ovládejte volant jako normálně.
Asistence bude zastavena, když
●Je ovládán volant
●Rychlost vozidla během asistence přesáhne 7 km/h
●Systém PKSB (Brzdění při parkování) je v činnosti (je-li ve výbavě)
Když je asistence zastavena, může být obnovena, když budete po-
stupovat podle pokynů zobrazených na obrazovce.
Zrušení nebo zastavení asistenčního režimu
