TOYOTA C-HR 2022 Kezelési útmutató (in Hungarian)

4994-5. Vezetéssegítő rendszerek használata
4
Vezetés

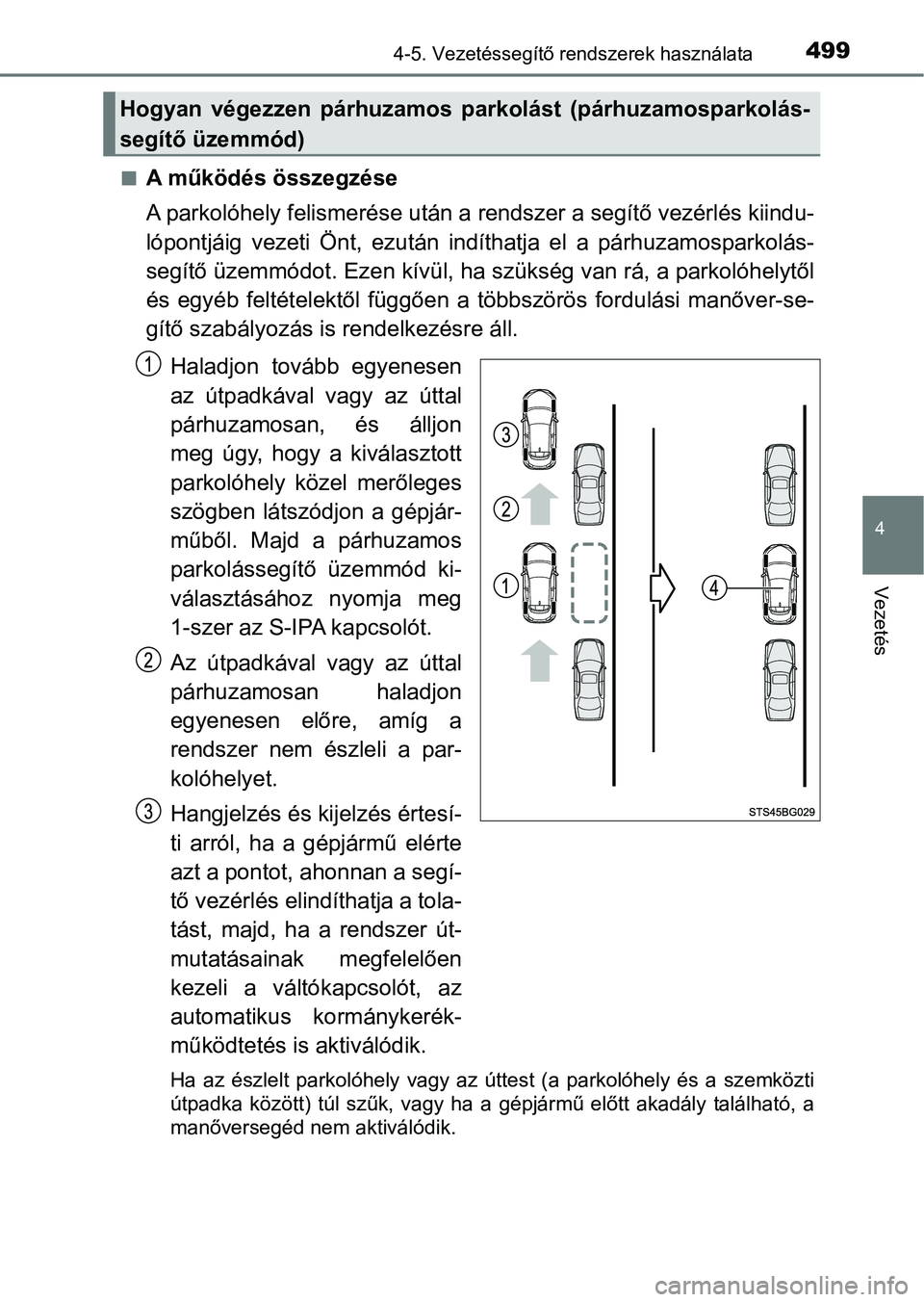

nA működés összegzése
A parkolóhely felismerése után a rendszer a segítő vezérlés kiindu-
lópontjáig vezeti Önt, ezután in díthatja el a párhuzamosparkolá s-
segítő üzemmódot. Ezen kívül, ha szükség van rá, a parkolóhelyt ől
és egyéb feltételektől függően a többszörös fordulási manőver-s e-
gítő szabályozás is rendelkezésre áll.
Haladjon tovább egyenesen
az útpadkával vagy az úttal
párhuzamosan, és álljon
meg úgy, hogy a kiválasztott
parkolóhely közel merőleges
szögben látszódjon a gépjár-
műből. Majd a párhuzamos
parkolássegítő üzemmód ki-
választásához nyomja meg
1-szer az S-IPA kapcsolót.
Az útpadkával vagy az úttal
párhuzamosan haladjon
egyenesen előre, amíg a
rendszer nem észleli a par-
kolóhelyet.
Hangjelzés és kijelzés értesí-
ti arról, ha a gépjármű elérte
azt a pontot, ahonnan a segí-
tő vezérlés elindíthatja a tola-
tást, majd, ha a rendszer út-
mutatásainak megfelelően
kezeli a váltókapcsolót, az
automatikus kormánykerék-
működtetés is aktiválódik.
Ha az észlelt parkolóhely vagy az úttest (a parkolóhely és a sz emközti
útpadka között) túl szűk, vagy ha a gépjármű előtt akadály talá lható, a
manőversegéd nem aktiválódik.
Hogyan végezzen párhuzamos parkolást (párhuzamosparkolás-
segítő üzemmód)

5004-5. Vezetéssegítő rendszerek használata
A parkolás befejeződött
Ezzel befejeződik a segítő üzemmód.
A parkolóhely adottságaitól függően, az orral vagy a tolatással történő
parkolás kiindulópontjáig vezető manőverek, valamint az automat ikus
kormányzási műveletek bármikor megismétlődhetnek, ha a gépjármű
tolatásától a parkolás befejeztéig több manőverlépésre is szüks ég van a
3. lépés után.
n
Parkolás
Álljon meg úgy, hogy a kivá-
lasztott parkolóhely közepe
közel merőlegesen legyen a
gépjárműhöz viszonyítva.
Majd nyomja meg az S-IPA
kapcsolót 1-szer, és győződ-
jön meg róla, hogy a jelzés a
többfunkciós információs ki-
jelzőn átváltott-e „Parallel
Parking” (Párhuzamos par-
kolás) jelzésre.
lAz S-IPA kapcsoló min-
den egyes megnyomásá-
val módot vált. (
→494. o.)
l Ha a gépjármű sebessége
megközelítőleg 30 km/h
(19 mph) vagy több, az S-
IPA kapcsoló megnyo-
mása után nem jelenik
meg a „Parallel Parking”
(Párhuzamos parkolás)
kijelzés.
1

5014-5. Vezetéssegítő rendszerek használata
4
Vezetés
Haladjon egyenesen előre,
az úttal (vagy az útpadkával)
párhuzamosan, és tartsa
más parkoló járművektől az 1
méteres (3,3 ft.) távolságot.
lLassan haladjon.
l A rendszer parkolóhely
keresésébe kezd.
l Parkolóhely keresésekor az irányjelző karral (
→324. o.)
választhat ki bal vagy j obb oldali parkolóhelyet.
l A funkció leállításakor nyomja meg egyszer az S-IPA kapcso-
lót a funkció kikapcsolásához.
l Parkolóhely észl elésekor a képernyő megváltozik.
Ha folyamatos hangjelzés
szólal meg és a stop kijelzés
(
→495. o.) megjelenik a ki-
jelzőn, álljon meg a gépjár-
művel.
Ha a sebességváltó kart R helyzetbe állítja, magas hangjelzés
szólal meg, és a segítő vezérlés elindul.
l Ha a kormánykerék automatikus működtetése elindul, a kor-
mánykerék automatikus működésének kijelzője és az asszisz-
tens szint-visszajelzője (
→495. o.) jelenik meg a kijelző
területen.
l A segítő vezérlés megállításá hoz nyomja meg az S-IPA kap-
csolót.
Kb. 1 m (3,3 ft.)
2
3
4

5024-5. Vezetéssegítő rendszerek használata
Vegye fel megszokott vezetési helyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon, ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg a gépjármű mögötti és körülötti
terület biztonságáról, győződjön meg arról, hogy a parkolóhelyen
nincs semmilyen akadály, és lassan haladjon hátra, a sebessé-
get a fékpedállal szabályozva.
l Ha túl gyorsan tolat, éles hangjelzés szólal meg és a segítő
vezérlés leáll. (
→495. o.)
l Ha a gépjárművel nem lehet elsőre megfelelően beállni a par-
kolóhelyre és több manőverlépésre is szükség van, folytassa a
manőverezést a . lépéstől.
Ha nincs szükség több manőverlépésre, folytassa a manőve-
rezést a . lépéstől.
Ha folyamatos hangjelzés
szólal meg és a stop kijelzés
(
→495. o.) megjelenik a ki-
jelzőn, álljon meg a gépjár-
művel.
Váltsa a sebességváltó kart D, S (M20A-FXS motor) vagy B
(2ZR-FXE motor) helyzetbe
Vegye fel megszokott vezetési h elyzetét, finoman nyugtassa a
kezét a kormányon, ne fejtsen ki vele semmilyen erőt, közvetle-
nül győződjön meg a gépjármű előtti és körülötti terület biztonsá-
gáról és lassan haladjon előre, a sebességet a fékpedállal sza-
bályozva.
Ha folyamatos hangjelzés szólal meg és a stop kijelzés (
→495.
o.) megjelenik a kijelzőn, álljon meg a gépjárművel.
Kapcsolja a sebességvál tó kart R helyzetbe.
5
6
12
6
7
8
9
10

5034-5. Vezetéssegítő rendszerek használata
4
Vezetés
Vegye fel a megszokott vezetési helyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon, ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg a gépjármű mögötti és körülötti
terület biztonságáról és lassan haladjon hátra, a sebességet a
fékpedállal szabályozva.
A parkolóhely adottságaitól függően lehetséges, hogy a – . lépés e-
ket meg kell ismételni.
Ha a gépjármű már majdnem teljesen bent áll a kiválasztott par-
kolóhelyen, magas hangjelzés szólal meg és a stop kijelzés
megjelenik a kijelzőn, ekkor állítsa meg a gépjárművet.
Ezzel befejeződik a párhuzamosparkolás-segítő üzemmód.
lMegállás után nyugodtan m anőverezze a gépjárművet a
kívánt parkolási pontra.
l Tolatás közben mindig ellenőri zze a gépjármű előtti és mögötti
területet saját szemével és a tükrökkel is.
11
611
12

5044-5. Vezetéssegítő rendszerek használata
nA párhuzamosparkolás-segítő üzemmód működési feltételei
lA párhuzamosparkolás-segítő üzemmód megfelelő használatához vez es-
sen lassan (olyan sebességgel, hogy gyorsan meg tudja állítani a gépjármű-
vet) az úttal (vagy padkával) párhuzamosan, miközben a parkoló gépjármű-
vektől legalább 1 m (3,3 ft.) távolságra halad.
l A funkció nem használható, ha a gépjármű sebessége körülbelül 30km/h
(19 mph) vagy magasabb.
l Az első oldalérzékelők és a hátsó oldalérzékelők észlelik a par koló gépjár-
műveket és meghatározzák a parkolóhelyet. Ezért, ha az észlelés nem le-
hetséges ( →530. o.), a manőversegéd nem lép működésbe.
l Ha nincsenek parkoló gépjárművek, a parkolóhely nem lesz meghat ározha-
tó. Ebből adódóan a párhuzamosparkolás-segítő üzemmód nem működtet-
hető.
l Ha a parkolóhely körüli terület nem érzékelhető, lehetséges, ho gy a párhu-
zamosparkolás-segítő üzemmód nem lép működésbe.
l A manőversegéd egészen addig folytatja működését, amíg a gépjár mű se-
bessége el nem éri vagy meg nem haladja a 30 km/h-t (19 mph), v agy ki
nem kapcsolja a funkciót az S-IPA kapcsolóval.
n Mikor nyomja meg az S-IPA kapcsolót
A következő esetekben a segítő üzemmód akkor is működésbe léphet, ha a
párhuzamosparkolás-segítő üzemmód használatával hajtja végre a parkolás
lépéseit. Ezekben az esetekben azonban a többfunkciós informáci ós kijelzőn
megjelenő utasításoknak megfelelően hajtsa végre a parkolási mű veleteket.
l Az . lépésben az S-IPA kapcsolót az után nyomta meg, hogy már e lhagy-
ta a kiválasztott parkolóhelyet.
Ha a gépjárművet nem állítja meg az . lépésben az S-IPA kapcsol ó 1-
szeri megnyomásával, miközben a gépjármű mozgásban van, kiválaszthat-
ja a „Parallel Parking” (Párhuzamos parkolás) opciót, és a . lé péstől foly-
tathatja a manőverezést.
l A gépjármű a . lépésben megjelölt helyre állt anélkül, hogy meg nyomták
volna az S-IPA kapcsolót. Majd megnyomja az S-IPA gombot, miutá n a se-
bességváltó kart R helyzetbe kapcsolja.
1
1
2
3

5054-5. Vezetéssegítő rendszerek használata
4
Vezetés
FIGYELEM
lHa az útfelületen bemélyedések vagy kátyúk vannak, a kijelölt p arkolóhe-
lyet nem lehet megfelelően meghatározni. Ezért ilyenkor előford ulhat,
hogy a gépjármű bizonyos szögben parkol be, vagy eltér a parkol óhelytől.
Ilyen esetekben ne alkalmazza a párhuzamosparkolás-segítő üzemm ódot.
l Ha a parkolóhely belső oldalán fal vagy egyéb akadály található, vagy ha
egy másik gépjármű kilóg az úttestre a parkolóhelyéről, a kivál asztott par-
kolóhely is enyhén kilóghat az úttestre.
l A környezetétől függően, például más parkoló gépjárművek miatt, előfor-
dulhat, hogy gépjárművével eltérő szögben vagy a kijelölt parko lóhelytől
eltérve képes csak parkolni. Szükség esetén manuálisan állítsa be a gép-
jármű helyzetét.
l A rendszer a gépjármű manőverezéséhez nyújt segítséget, melyhez a
szomszédos gépjárművek helyzetét veszi alapul még akkor is, ha akadá-
lyok, bukkanók, leszögellések vagy útpadka kövek vannak a parko lóhe-
lyen.
Ha úgy látja, hogy a gépjármű akadállyal érintkezhet, a fékpedá l lenyomá-
sával állítsa meg a gépjárművet, majd a rendszer kikapcsolásáho z nyomja
meg az S-IPA kapcsolót.
l Lehetséges, hogy az alacsony tárgyakat a rendszer nem észleli.
Környezetének biztonságáról győződjön meg saját szemével, és ha úgy
ítéli, hogy akadállyal kerülhet érintkezésbe, a fékpedál lenyom ásával állít-
sa meg a gépjárművet.
l Ha a másik parkoló gépjármű keskeny
vagy túl közel parkolt a padkához, a se-
gítő vezérlés az Ön gépjárművét is a
padkához közeli pozícióba manőverezi.
Ha úgy tűnik, hogy a gépjármű hozzáér-
het a padkához vagy más akadályhoz,
vagy ha úgy tűnik hogy a kerekek hely-
zete eltér a kijelölt parkolóhelytől, a fék-
pedál lenyomásával állítsa meg a gép-
járművet, majd a rendszer kikapcsolá-
sához nyomja meg az S-IPA kapcsolót.

5064-5. Vezetéssegítő rendszerek használata
nA működés összegzése
Amikor elhagy egy párhuzamos parkolóhelyet, válassza ki, hogy
milyen irányban szeretne kiállni, ekkor a kormányzásszabályozás
funkció a gépjárművet abba a hel yzetbe kormányozza, ahonnan ki
tud állni.
A sebességváltó kar P hely-
zetében nyomja meg az S-
IPA kapcsolót, válassza ki a
párhuzamos parkolóhely be-
fejezése üzemmódját, majd
az irányjelző kar segítségé-
vel adja meg az elhagyás irá-
nyát.
Az automatikus kormányzás-
szabályozás akkor indul, ha
a rendszer útmutatásának
megfelelő helyzetbe állította
a sebességváltó kart.
Ha a gépjármű eléri azt a po-
zíciót, ahonnan megkezdheti
a parkolóhely elhagyását, ar-
ról hangjelzés, illetve kijel-
zés is tájékoztatja.
A parkolóhely adottságaitól függően az orral vagy a tolatással történő
parkolóhely-elhagyás kiindulópontjáig vezető manőverek, valamin t az
automatikus kormányzási műveletek bármikor megismétlődhetnek at tól
kezdve, hogy a . lépésben elindul az automatikus kormányzás, eg é-
szen addig, amíg a gépjármű eléri a parkolóhely elhagyásához id eális
pozíciót.
Párhuzamos parkolóhely elhagyása (párhuzamos parkolás elha-
gyása üzemmód)

5074-5. Vezetéssegítő rendszerek használata
4
Vezetés
nA parkolóhely elhagyása a párhuzamos parkolóhely elhagyá-
sát segítő üzemmóddal
A sebességváltó kar P hely-
zetében nyomja meg az S-
IPA kapcsolót és ellenőrizze,
hogy a többfunkciós informá-
ciós kijelzőn megjelent-e az
„Exit Parallel Parking” (Pár-
huzamos parkolás elhagyá-
sa) jelzés.
Az irányjelző karral (
→324. o.) választhatja ki, hogy balra vagy
jobbra kívánja-e elhagyni a parkolóhelyet.
Ha bármilyen akadály található a gépjármű útjában, a rendszer ú gy ítéli,
hogy a parkolóhely elhagyása nem lehetséges, ezért a segítő vezérlés
leáll.
Ha a képernyőn megjelenő útmutatónak megfelelően R (vagy D)
állásba állítja a sebességváltó kart (
→495. o.), magas hangjelzés
szólal meg és a segítő vezérlés elindul.
A . lépés és az azt követők azokra az esetekre vonatkoznak, amikor
a kijelzőn megjelenik a „Back up” (Tolatás) jelzés, miután az elhagyás
irányát kiválasztotta az irányjelző karral.
l Ha a kormánykerék automatikus működtetése elindul, a kor-
mánykerék automatikus működésének kijelzője és az asszisz-
tens szint-visszajelzője (
→495. o.) jelenik meg a kijelző
területen.
l A segítő vezérlés megállításá hoz nyomja meg az S-IPA kap-
csolót.
1
2
3
4

5084-5. Vezetéssegítő rendszerek használata
Vegye fel megszokott vezetési helyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon, ne fejtsen ki vele semmilyen
erőt, közvetlenül győ ződjön meg a gépjármű mögötti és körüli te -
rület biztonságáról, és lassan haladjon hátra, a sebességet a f ék-
pedállal szabályozva.
l Ha túl gyorsan tolat, éles hangjelzés szólal meg, és a segítő
vezérlés leáll. (
→495. o.)
Ha folyamatos hangjelzés
szólal meg, és a stop kijelzés
(
→495. o.) megjelenik a kijel-
zőn, álljon meg a gépjármű-
vel.
Váltsa a sebességváltó kart D, S (M20A-FXS motor) vagy B
(2ZR-FXE motor) helyzetbe.
Vegye fel megszokott vezetési h elyzetét, finoman nyugtassa a
kezét a kormányon, ne fejtsen ki vele semmilyen erőt, közvetle-
nül győződjön meg a gépjármű előtti és körülötti terület biztonsá-
gáról és lassan haladjon előre, a sebességet a fékpedállal sza-
bályozva.
l Ha elsőre nem sikerül elhagyni a parkolóhelyet és több manő-
verlépésre is szükség van, f olytassa a manőverezést a .
lépéstől.
l Ha nincs szükség több manőverlépésre, folytassa a manőve-
rezést a . lépéstől.
Ha folyamatos hangjelzés
szólal meg, és a stop kijelzés
(
→495. o.) megjelenik a kijel-
zőn, álljon meg a gépjármű-
vel.
4
5
6
7
8
14
8
