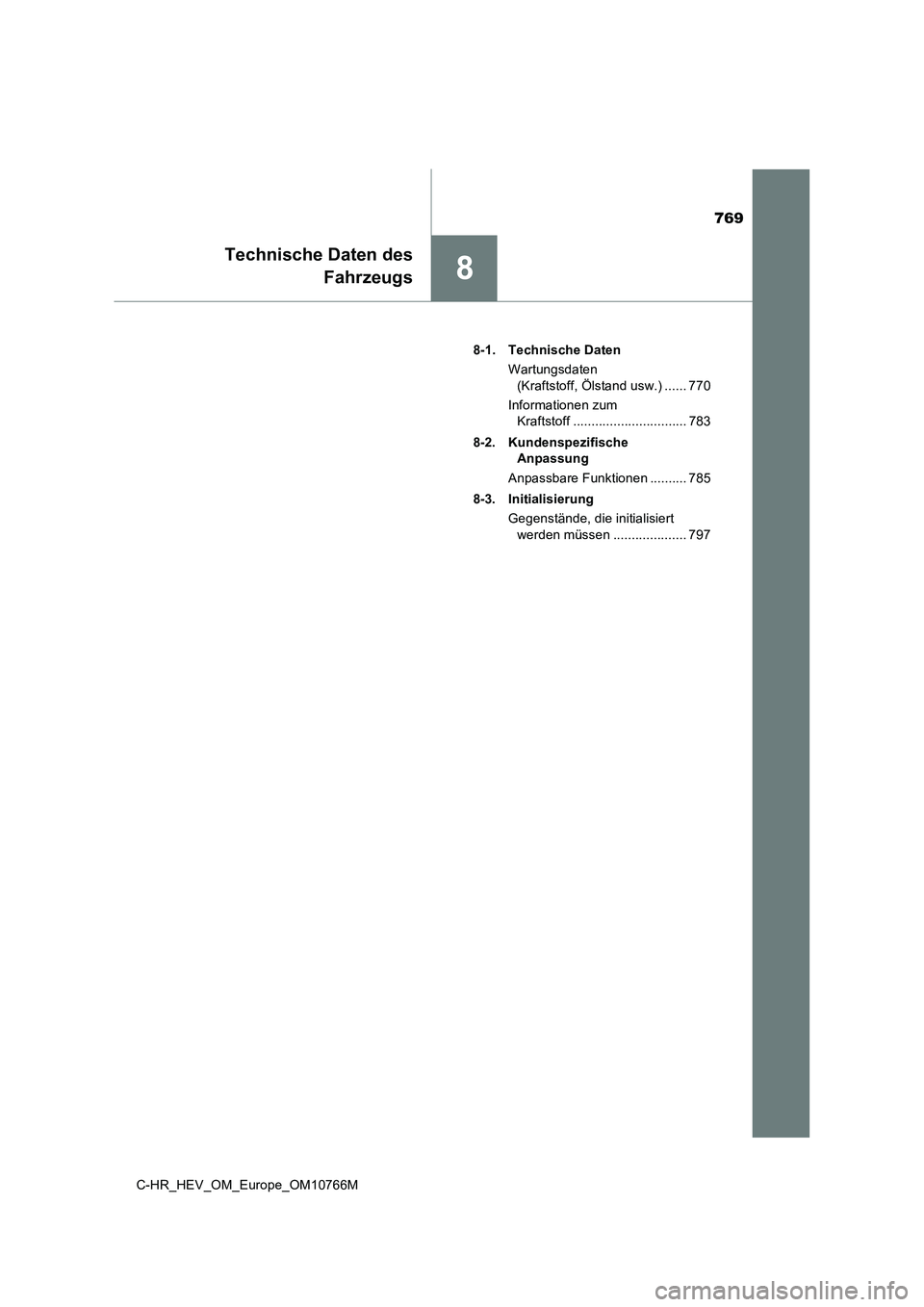

Technische Daten des
Fahrzeugs
C-HR_HEV_OM_Europe_OM10766M
8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 770
Informationen zum
Kraftstoff ............................... 783
8-2. Kundenspezifische
Anpassung
Anpassbare Funktionen .......... 785
8-3. Initialisierung
Gegenstände, die initialisiert
werden müssen .................... 797

7708-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M

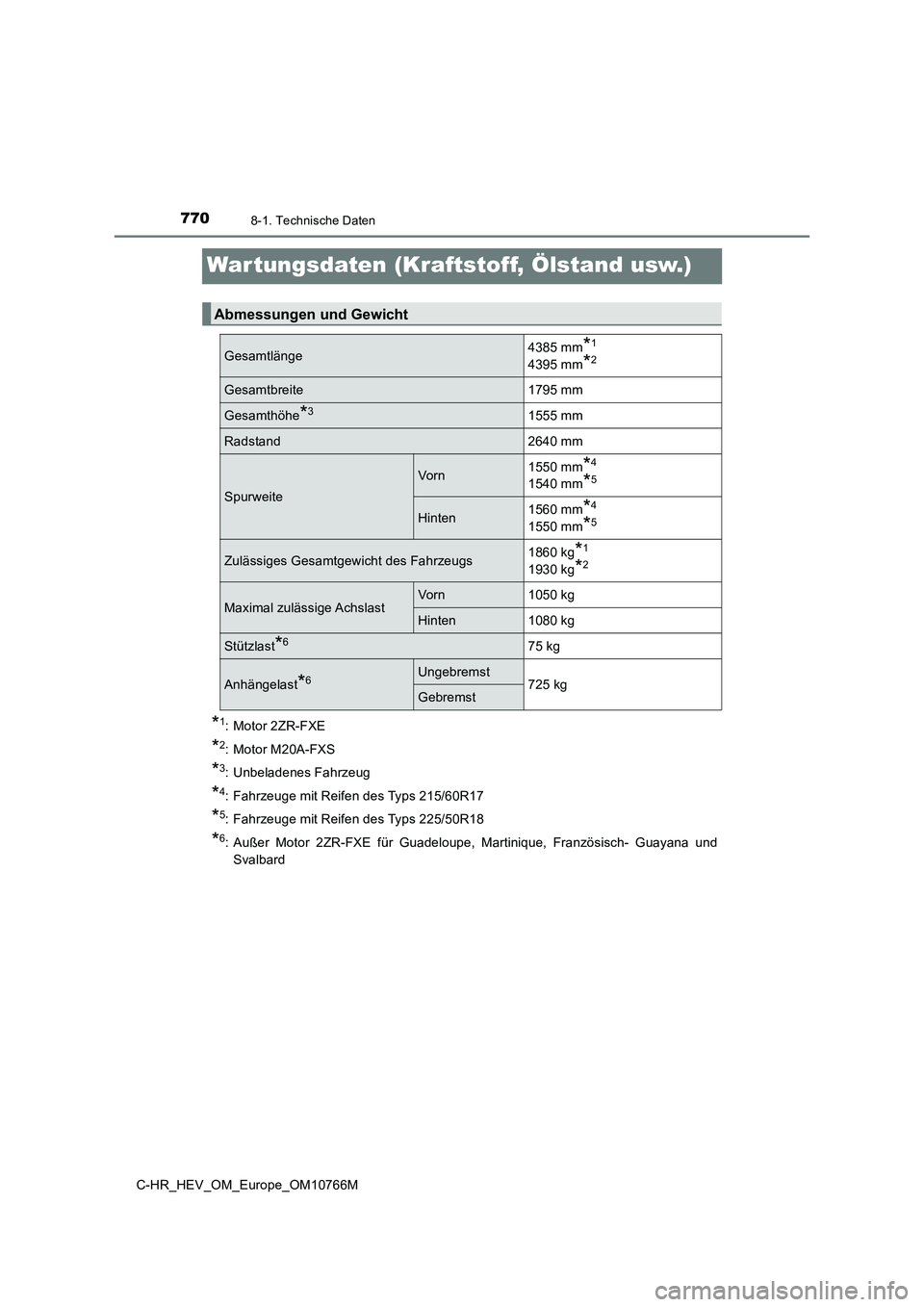

War tungsdaten (Kraftstoff, Ölstand usw.)
*1:Motor 2ZR-FXE
*2: Motor M20A-FXS
*3: Unbeladenes Fahrzeug
*4: Fahrzeuge mit Reifen des Typs 215/60R17
*5: Fahrzeuge mit Reifen des Typs 225/50R18
*6: Außer Motor 2ZR-FXE für Guadeloupe, Martinique, Französisch- Guayana und
Svalbard
Abmessungen und Gewicht
Gesamtlänge4385 mm*1
4395 mm*2
Gesamtbreite1795 mm
Gesamthöhe*31555 mm
Radstand2640 mm
Spurweite
Vo r n1550 mm*4
1540 mm*5
Hinten1560 mm*4
1550 mm*5
Zulässiges Gesamtgewicht des Fahrzeugs1860 kg*1
1930 kg*2
Maximal zulässige AchslastVo r n1050 kg
Hinten1080 kg
Stützlast*675 kg
Anhängelast*6Ungebremst725 kgGebremst

7718-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M
8
Technische Daten des Fahrzeugs

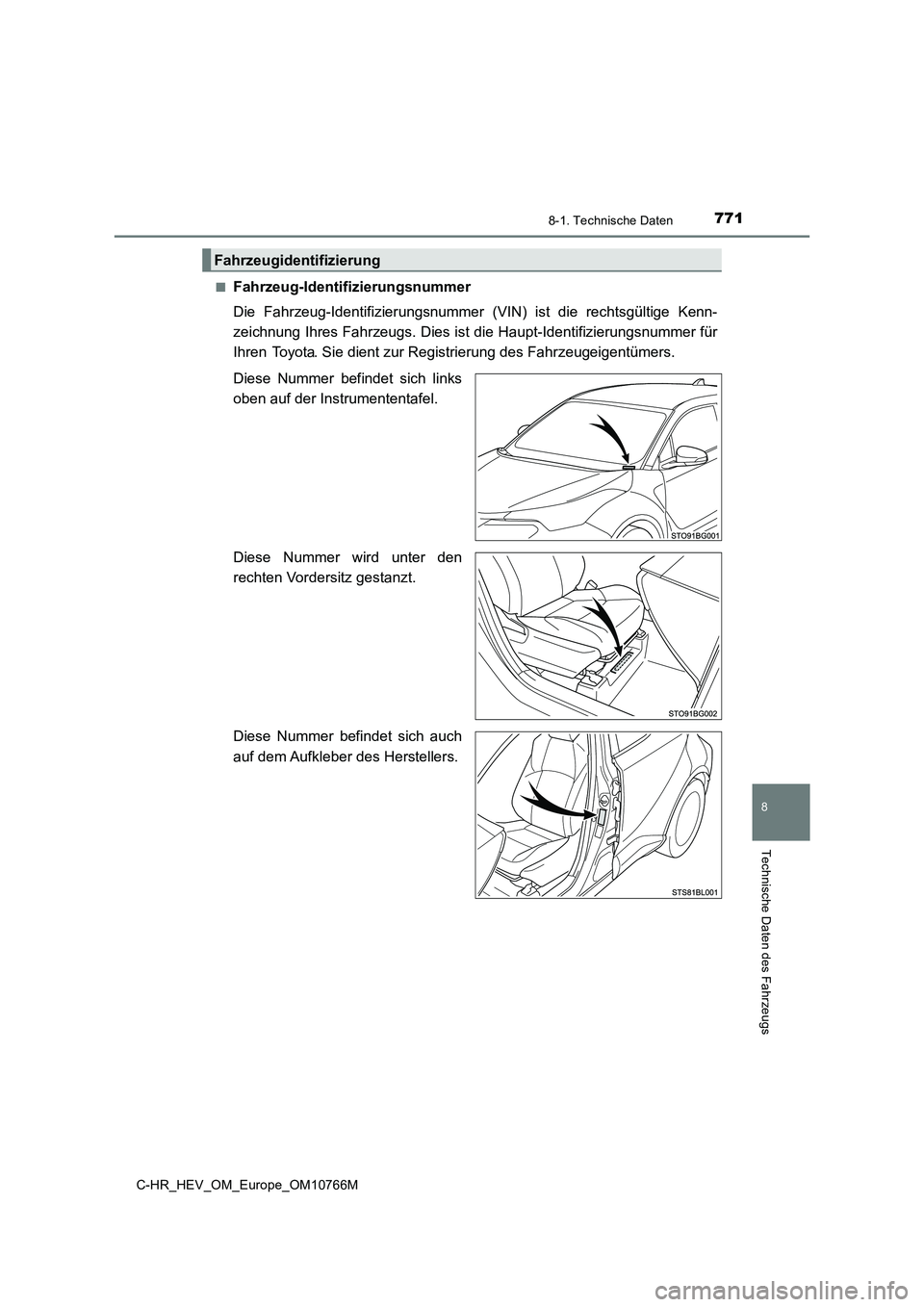

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsn ummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentüme rs.
Diese Nummer befindet sich links
oben auf der Instrumententafel.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers.
Fahrzeugidentifizierung

7728-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M

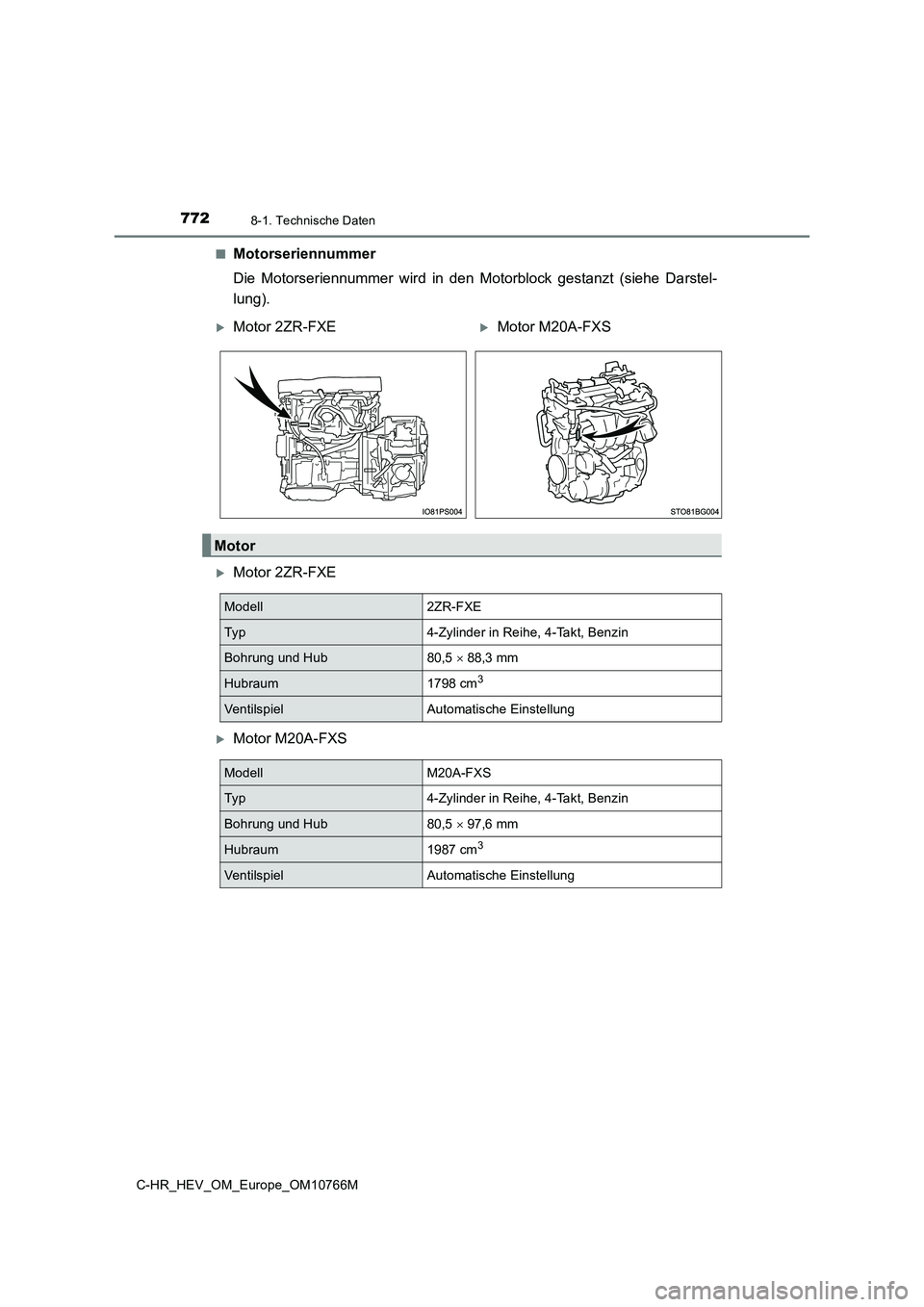

■Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Da rstel-
lung).
Motor 2ZR-FXE
Motor M20A-FXS
Motor 2ZR-FXEMotor M20A-FXS
Motor
Modell2ZR-FXE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
VentilspielAutomatische Einstellung
ModellM20A-FXS
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  97,6 mm
Hubraum1987 cm3
VentilspielAutomatische Einstellung

7738-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M
8
Technische Daten des Fahrzeugs

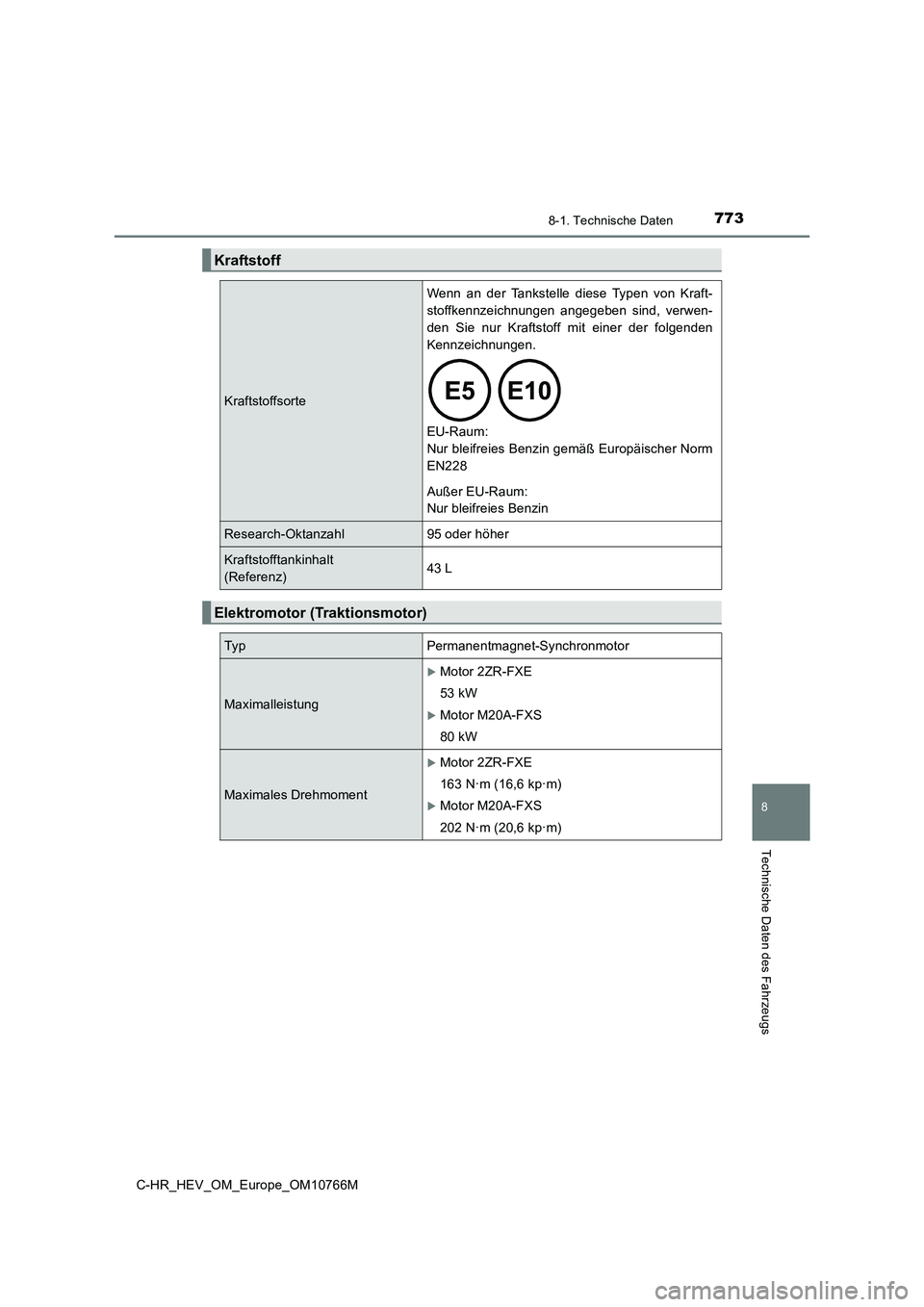

Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraft-
stoffkennzeichnungen angegeben sind, verwen-
den Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)43 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Maximalleistung
Motor 2ZR-FXE
53 kW
Motor M20A-FXS
80 kW
Maximales Drehmoment
Motor 2ZR-FXE
163 N·m (16,6 kp·m)
Motor M20A-FXS
202 N·m (20,6 kp·m)

7748-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M
Motor 2ZR-FXE (außer Guadeloupe, Martinique, Französisch-Guayana
und Grönland)
Motor 2ZR-FXE (für Guadeloupe, Martinique, Französisch-Guayana und Grön-
land) und Motor M20A-FXS:
■Ölfüllmenge (Ablassen und Neubefüllen ― Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechse l zu beachten ist.
Wärmen Sie den Motor auf und schalten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und überprüfen Sie dann mit dem Peilstab d en Ölstand.

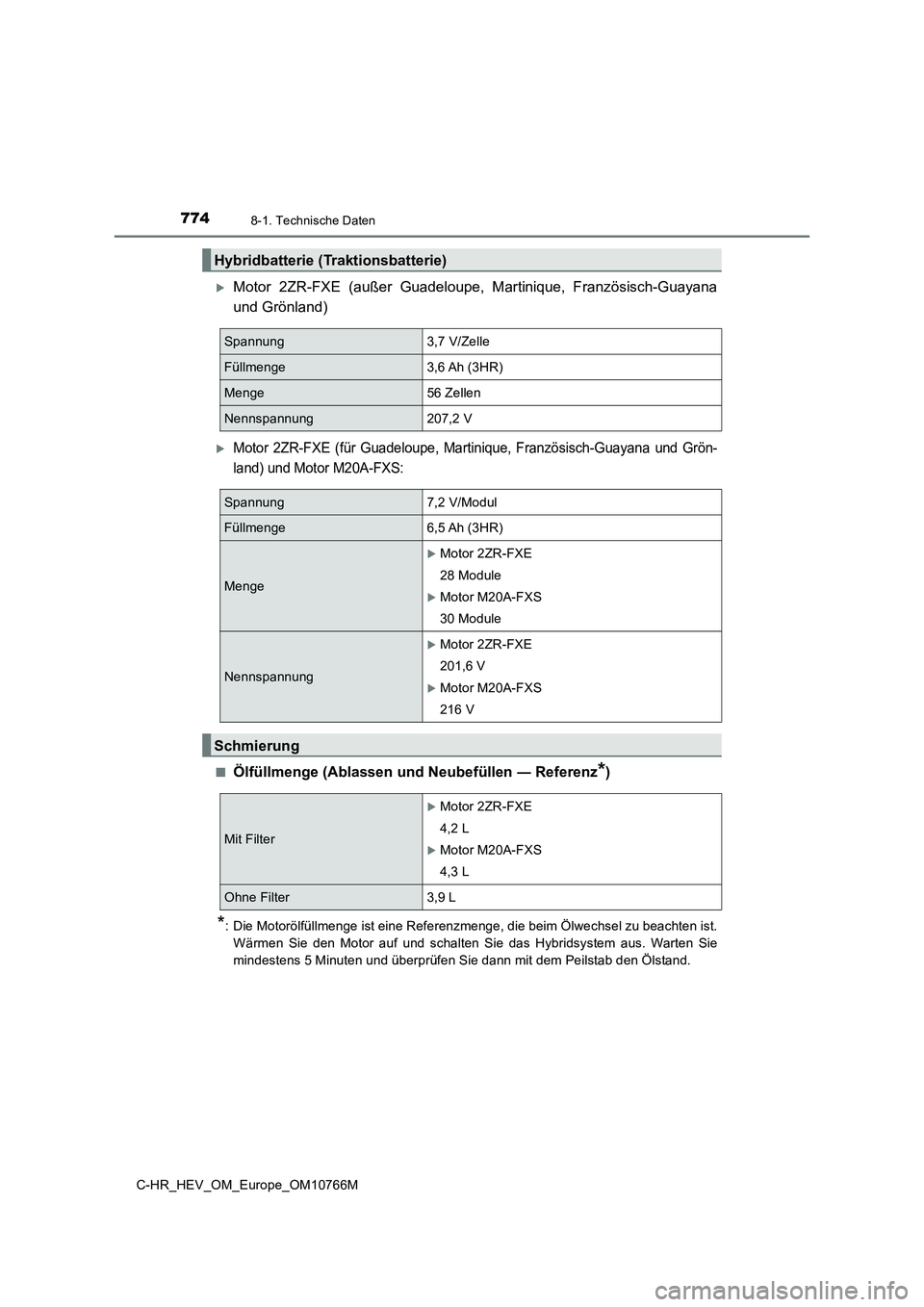

Hybridbatterie (Traktionsbatterie)
Spannung3,7 V/Zelle
Füllmenge3,6 Ah (3HR)
Menge56 Zellen
Nennspannung207,2 V
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge
Motor 2ZR-FXE
28 Module
Motor M20A-FXS
30 Module
Nennspannung
Motor 2ZR-FXE
201,6 V
Motor M20A-FXS
216 V
Schmierung
Mit Filter
Motor 2ZR-FXE
4,2 L
Motor M20A-FXS
4,3 L
Ohne Filter3,9 L

7758-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M
8
Technische Daten des Fahrzeugs

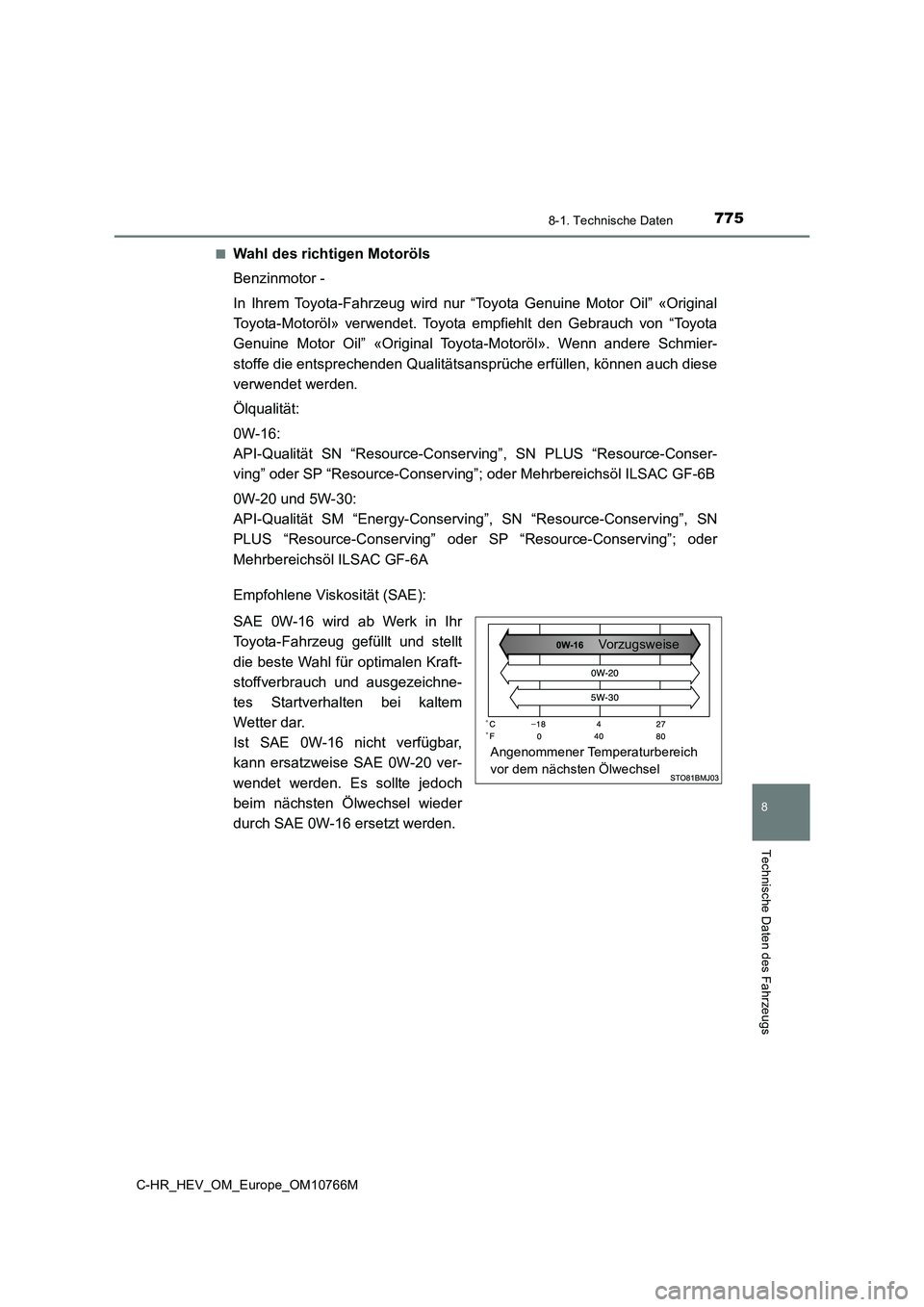

■Wahl des richtigen Motoröls
Benzinmotor -
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «O riginal
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “T oyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere Schmi er-
stoffe die entsprechenden Qualitätsansprüche erfüllen, können a uch diese
verwendet werden.
Ölqualität:
0W-16:
API-Qualität SN “Resource-Conserving”, SN PLUS “Resource-Conser -
ving” oder SP “Resource-Conservi ng”; oder Mehrbereichsöl ILSAC GF-6B
0W-20 und 5W-30:
API-Qualität SM “Energy-Conserving”, SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” oder SP “Resource-Conserving”; oder
Mehrbereichsöl ILSAC GF-6A
Empfohlene Viskosität (SAE):
SAE 0W-16 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-16 nicht verfügbar,
kann ersatzweise SAE 0W-20 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-16 ersetzt werden.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzug swe is e

7768-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M
Ölviskosität (als Beispiel wird hier 0W-16 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-16 beschreibt die Eigenschaf ten
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “ W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 16 in der Bezeichnung 0W-16 beschreibt die Viskosität scha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosit ät (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeu g bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingung en
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls z u helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SP”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-16”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des Internatio-
nal Lubricant Specification Advisory
Committee (ILSAC) ist auf der Vor-
derseite des Behälters sichtbar.

7778-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M
8
Technische Daten des Fahrzeugs
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragsh ändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fa chbetrieb.
Kühlsystem
Füllmenge*
Benzinmotor
Motor 2ZR-FXE
5,4 L
Motor M20A-FXS
5,9 L
Leistungs-
regler
Motor 2ZR-FXE
1,4 L
Motor M20A-FXS
1,6 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
Hersteller
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Elektrodenabstand
Motor 2ZR-FXE
0,9 mm
Motor M20A-FXS
0,8 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.

7788-1. Technische Daten
C-HR_HEV_OM_Europe_OM10766M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragsh ändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fa chbetrieb.

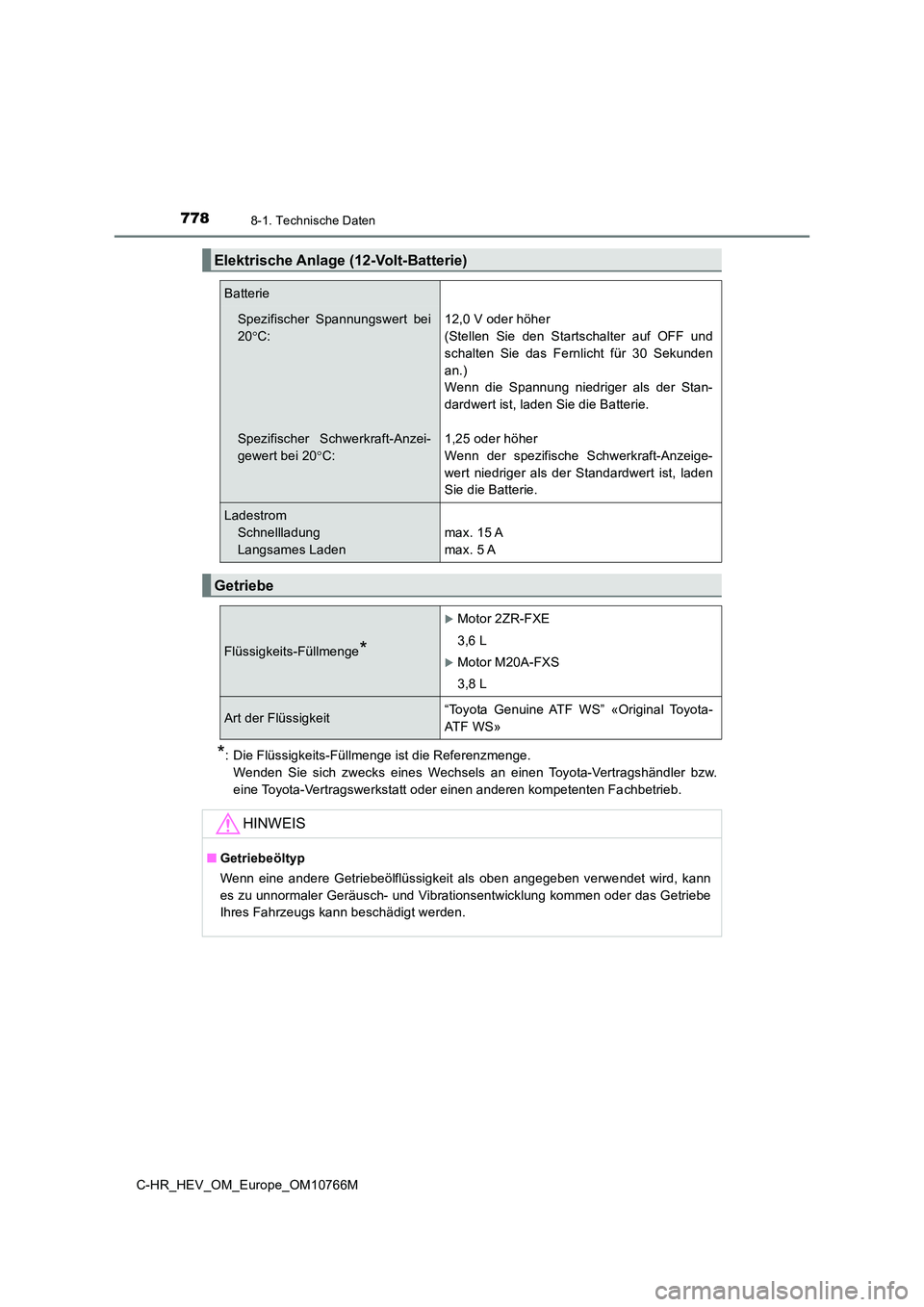

Elektrische Anlage (12-Volt-Batterie)
Batterie
Spezifischer Spannungswert bei
20 C:
Spezifischer Schwerkraft-Anzei-
gewert bei 20 C:
12,0 V oder höher
(Stellen Sie den Startschalter auf OFF und
schalten Sie das Fernlicht für 30 Sekunden
an.)
Wenn die Spannung niedriger als der Stan-
dardwert ist, laden Sie die Batterie.
1,25 oder höher
Wenn der spezifische Schwerkraft-Anzeige-
wert niedriger als der Standardwert ist, laden
Sie die Batterie.
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A
Getriebe
Flüssigkeits-Füllmenge*
Motor 2ZR-FXE
3,6 L
Motor M20A-FXS
3,8 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
■ Getriebeöltyp
Wenn eine andere Getriebeölflüssigkeit als oben angegeben verwe ndet wird, kann
es zu unnormaler Geräusch- und Vibrationsentwicklung kommen ode r das Getriebe
Ihres Fahrzeugs kann beschädigt werden.
