Cuidados y mantenimiento
Desactive el interruptor del motor.
Abra la cubierta de la caja de fusibles.

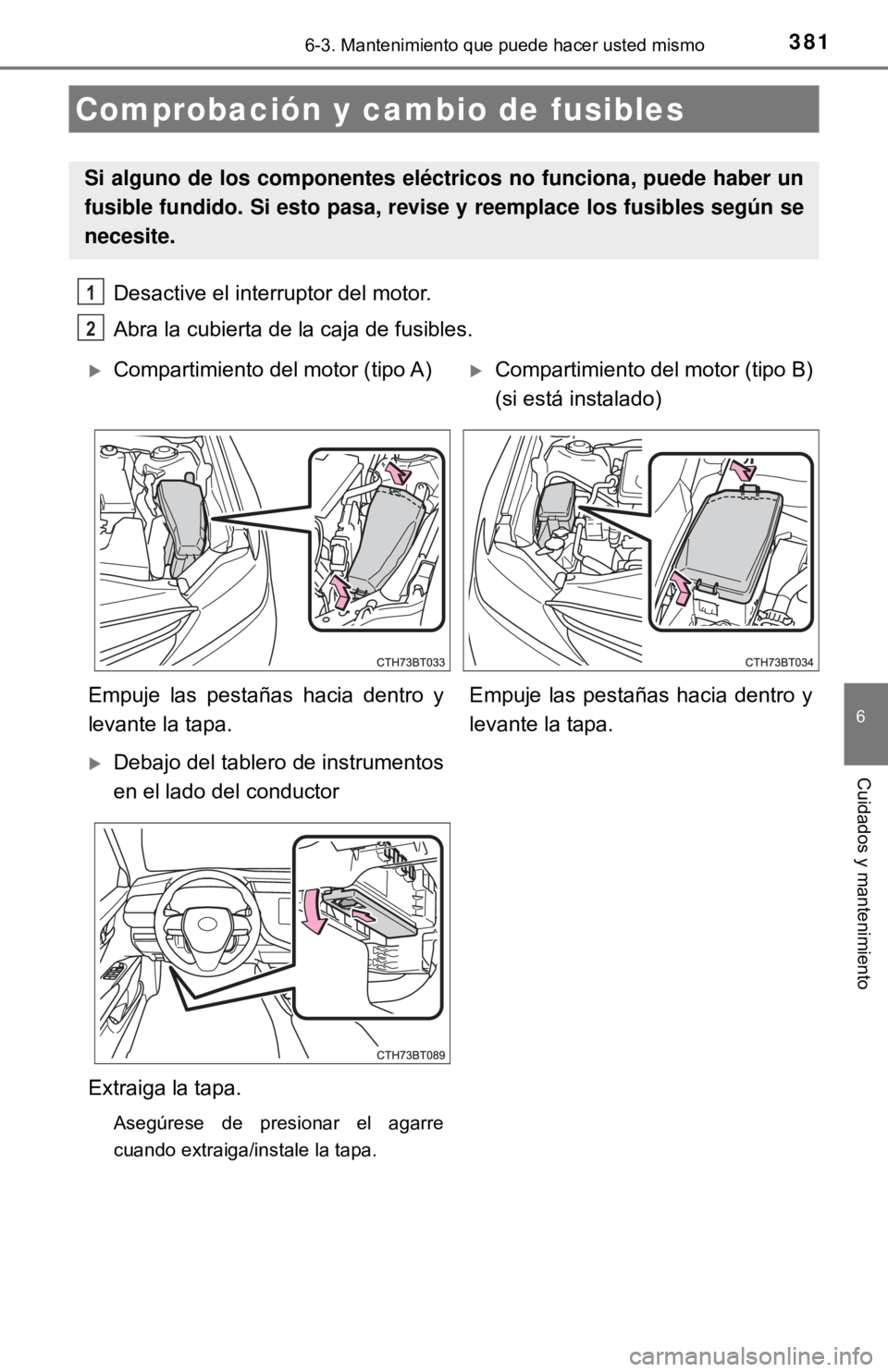

Comprobación y cambio de fusibles
Si alguno de los componentes eléctricos no funciona, puede haber un
fusible fundido. Si esto pasa, re vise y reemplace los fusibles según se
necesite.
1
2
Compartimiento del motor (tipo A)Compartimiento del motor (tipo B)
(si está instalado)
Empuje las pestañas hacia dentro y
levante la tapa. Empuje las pestañas hacia dentro y
levante la tapa.
Debajo del tablero de instrumentos
en el lado del conductor
Extraiga la tapa.
Asegúrese de presionar el agarre
cuando extraiga/instale la tapa.

3826-3. Mantenimiento que puede hacer usted mismo

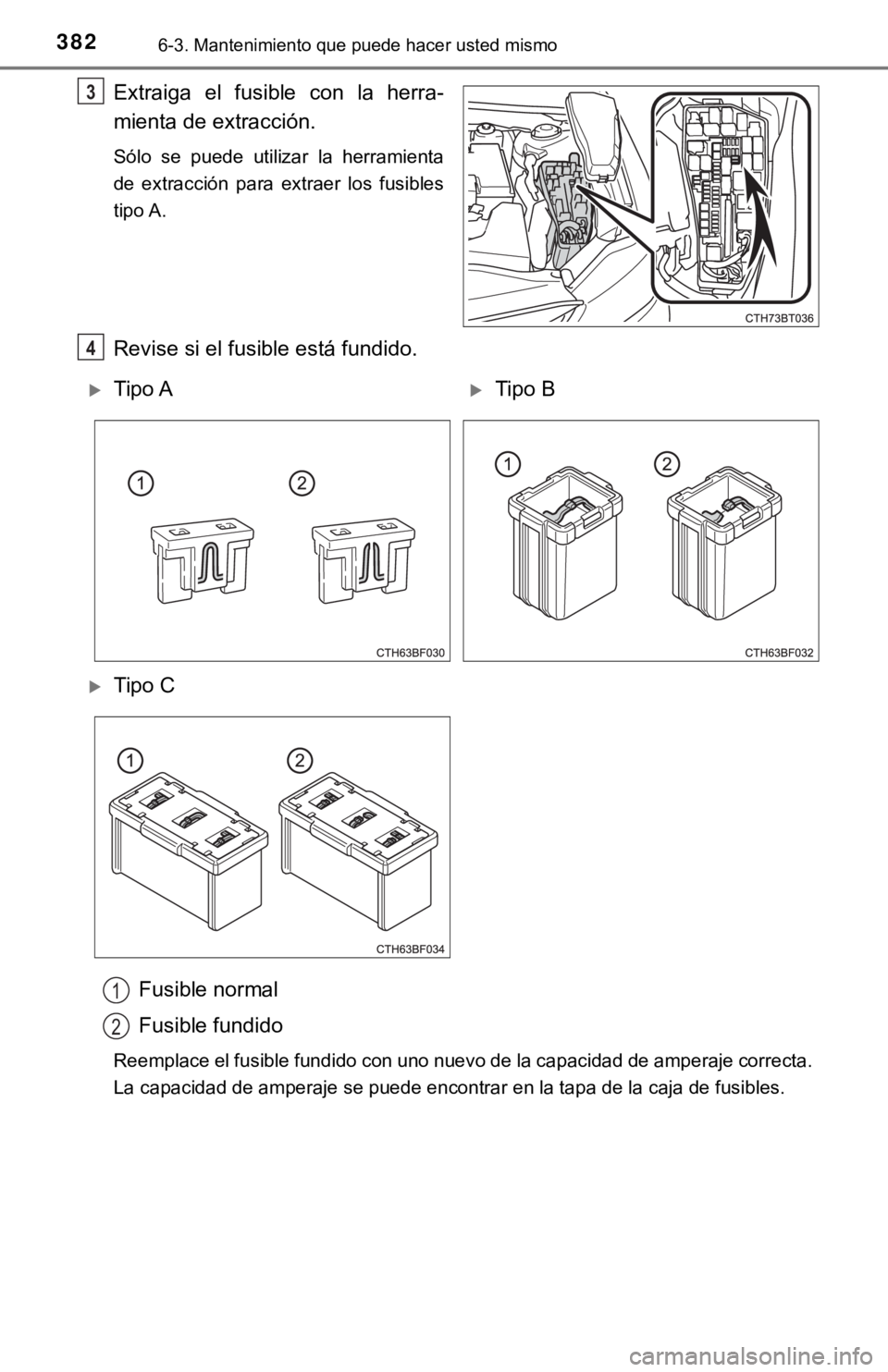

Extraiga el fusible con la herra-
mienta de extracción.
Sólo se puede utilizar la herramienta
de extracción para extraer los fusibles
tipo A.
Revise si el fusible está fundido.Fusible normal
Fusible fundido
Reemplace el fusible fundido con uno nuevo de la capacidad de amperaje correcta.
La capacidad de amperaje se puede encontrar en la tapa de la caja de fusibles.
3
4
Tipo ATipo B
Tipo C
1
2

3836-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento
■Después de reemplazar un fusible
●Si las luces no se encienden incluso después de reemplazar el fusible, puede ser
que se necesite reemplazar un foco. ( →P. 384)
● Si el fusible reemplazado se vuelve a fundir, haga que su vehículo sea inspeccio-
nado por su concesionario Toyota.
■ Si hay una sobrecarga en el circuito
Los fusibles están diseñados para fundirse y así proteger el mazo de cables.
ADVERTENCIA
■Para evitar una falla del sistema e incendio del vehículo
Tenga en cuenta las siguientes precauciones.
El no hacerlo podría causar daños al vehículo y posiblemente un incendio o lesio-
nes.
● Nunca use un fusible con un amperaje superior al indicado ni use ningún objeto en
su lugar.
● Utilice siempre fusibles Toyota genuinos o equivalentes.
Nunca reemplace un fusible por un alambre, ni como medida temporal.
● No altere los fusibles ni las cajas de fusibles.
AV I S O
■Antes de reemplazar fusibles
Haga que su concesionario Toyota determine la causa de la sobrecarga eléctrica y
la repare tan pronto como le sea posible.

3846-3. Mantenimiento que puede hacer usted mismo
Revise las especificaciones de vatios del foco a reemplazar. (→P. 454)
Focos de las luces
Usted podría reemplazar por su cuenta los siguientes focos. El nivel de
dificultad para el reemplazo varía dependiendo del foco. Si el reem-
plazo de los focos se le dificulta, acuda a su concesionario Toyota.
Para mayor información acerca del r eemplazo de otros focos, acuda a
su concesionario Toyota.
Preparación para el reempl azo de los focos de luces

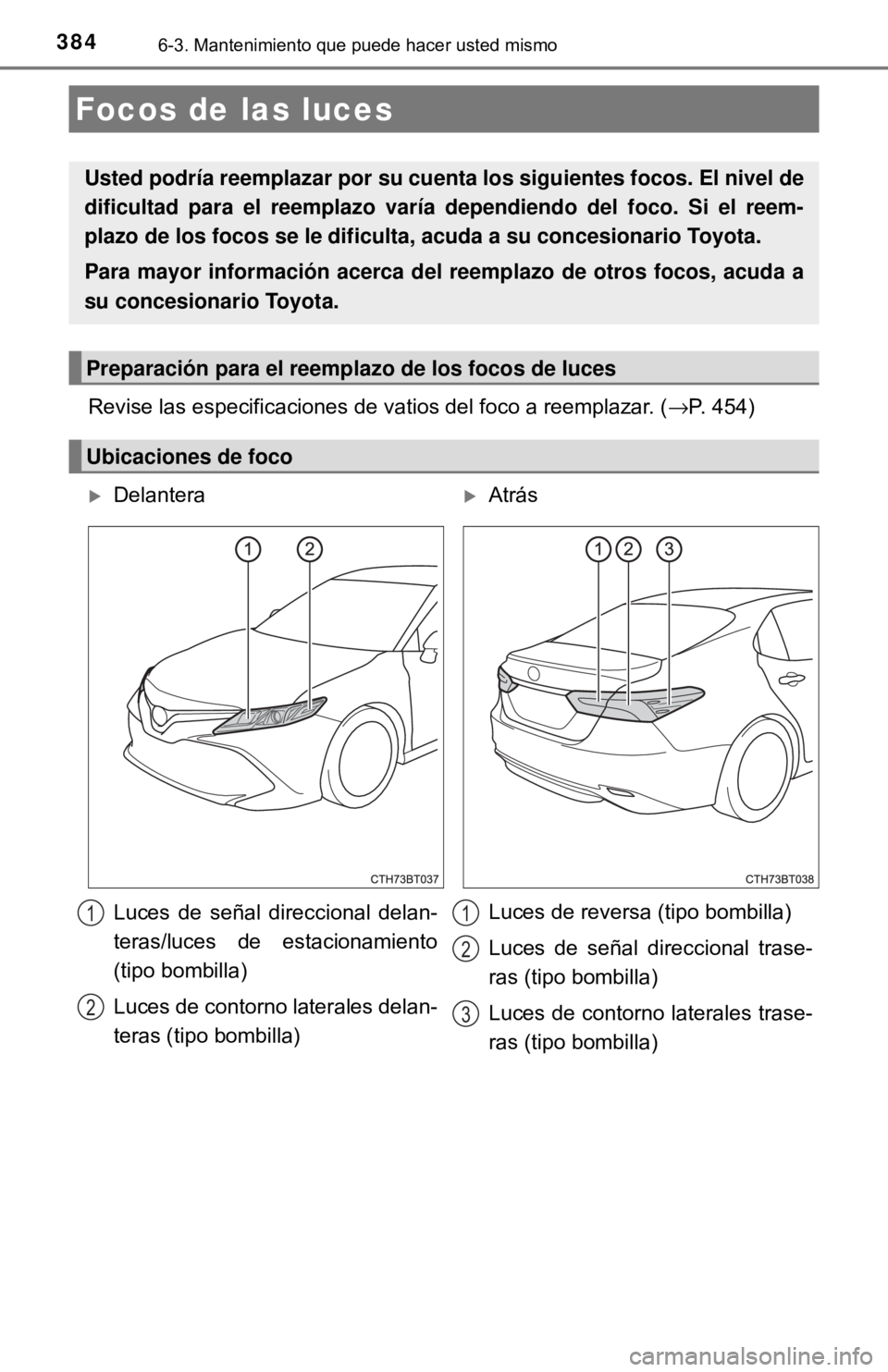

Ubicaciones de foco
DelanteraAtrás
Luces de señal direccional delan-
teras/luces de estacionamiento
(tipo bombilla)
Luces de contorno laterales delan-
teras (tipo bombilla) Luces de reversa (tipo bombilla)
Luces de señal direccional trase-
ras (tipo bombilla)
Luces de contorno laterales trase-
ras (tipo bombilla)
1
2
1
2
3

3856-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento
■Luces de señal direccional delanteras/luces de estacionamiento (tipo
bombilla)

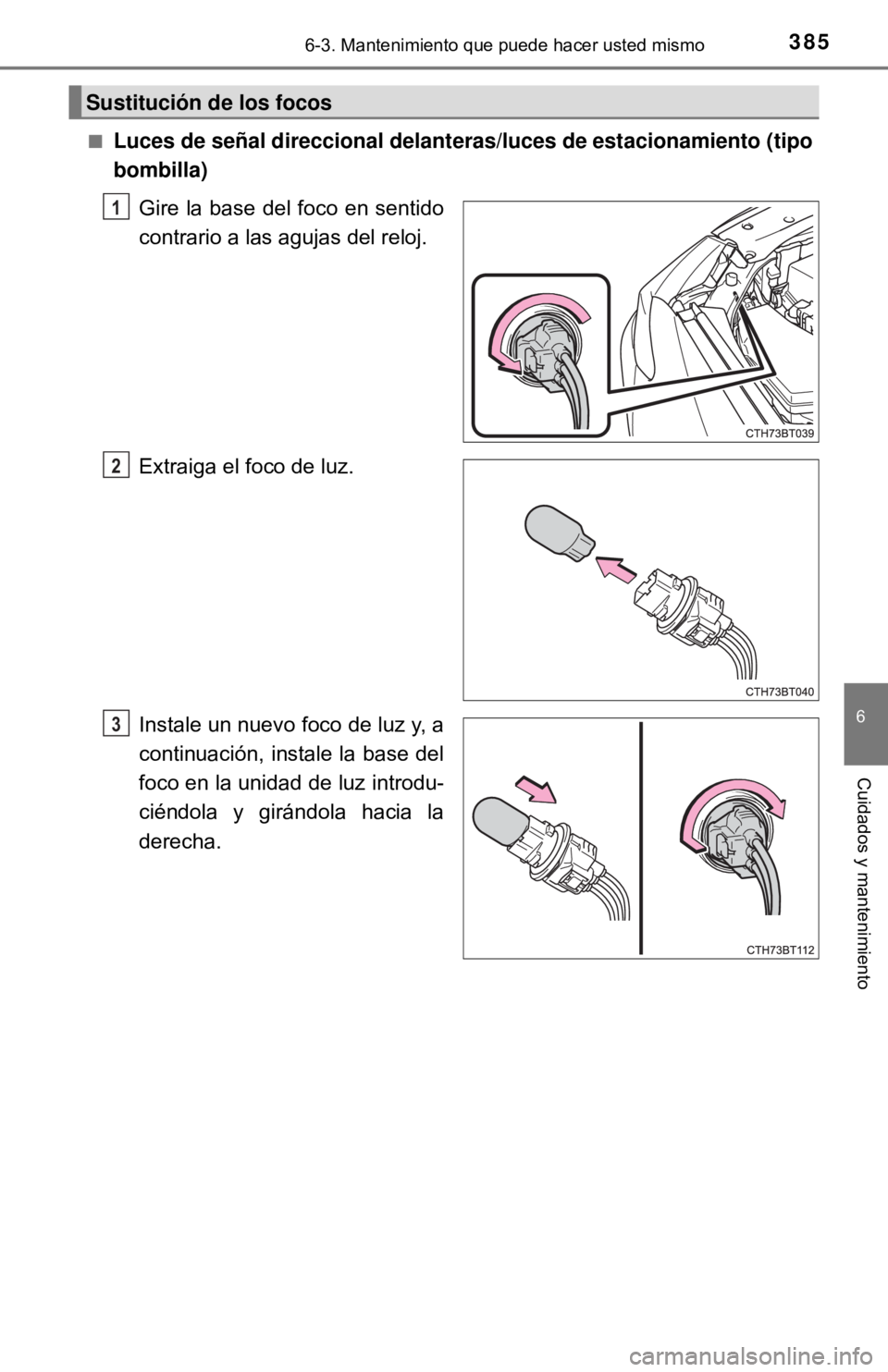

Gire la base del foco en sentido
contrario a las agujas del reloj.

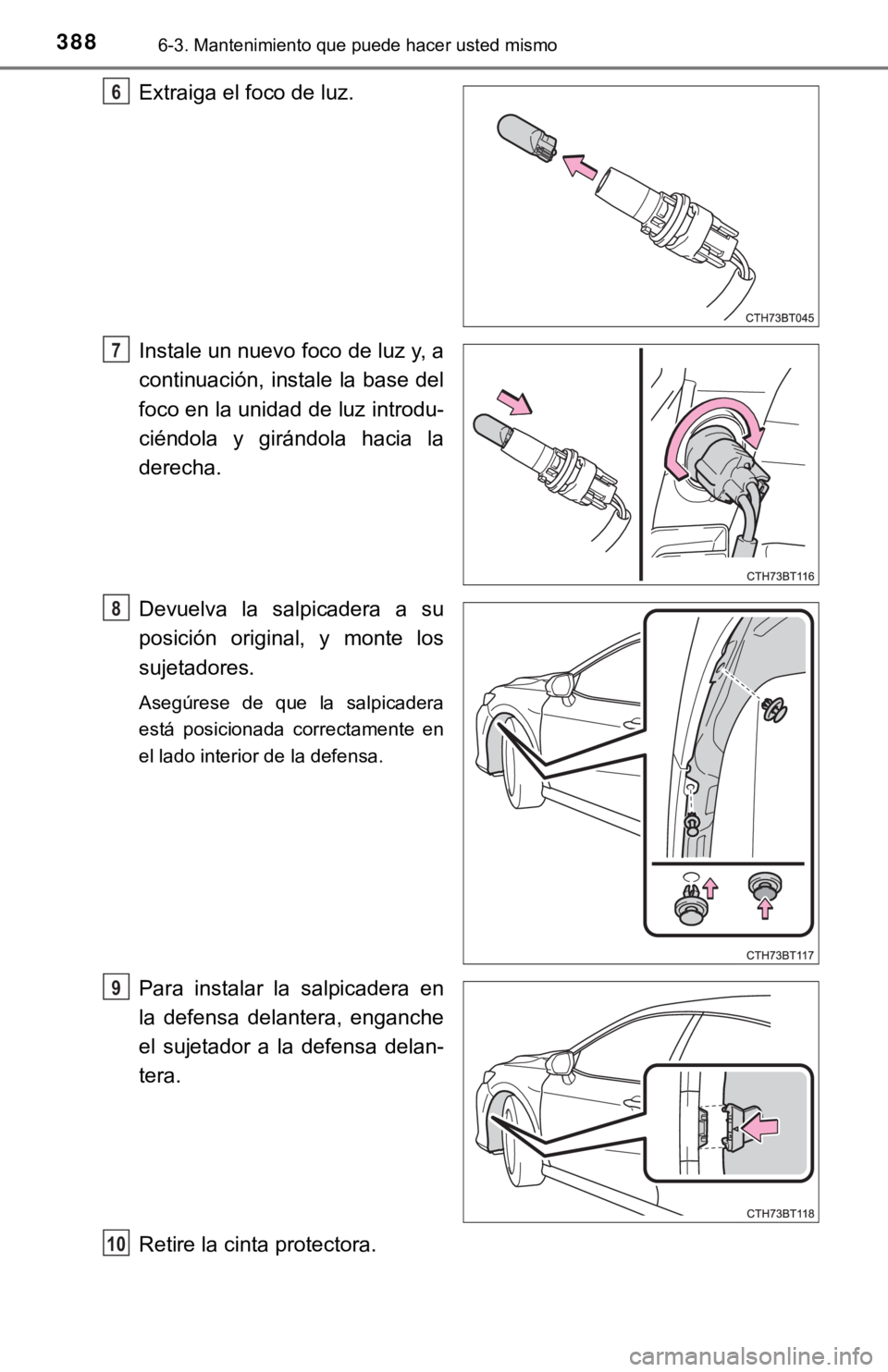

Extraiga el foco de luz.
Instale un nuevo foco de luz y, a
continuación, instale la base del
foco en la unidad de luz introdu-
ciéndola y girándola hacia la
derecha.
Sustitución de los focos
1
2
3

3866-3. Mantenimiento que puede hacer usted mismo
■Luces de contorno laterales delanteras (tipo bombilla)Para asegurarse de tener sufi-
ciente espacio para generar tra-
bajo, mueva el volante de
dirección para rotar la rueda
delantera y alejarla del foco a
reemplazar.
Gire el volante de dirección hacia la
izquierda al reemplazar el foco del
lado derecho, y hacia la derecha al
reemplazar el foco del lado
izquierdo.
Extraiga los sujetadores del
forro de la salpicadera.
1
2

3876-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento

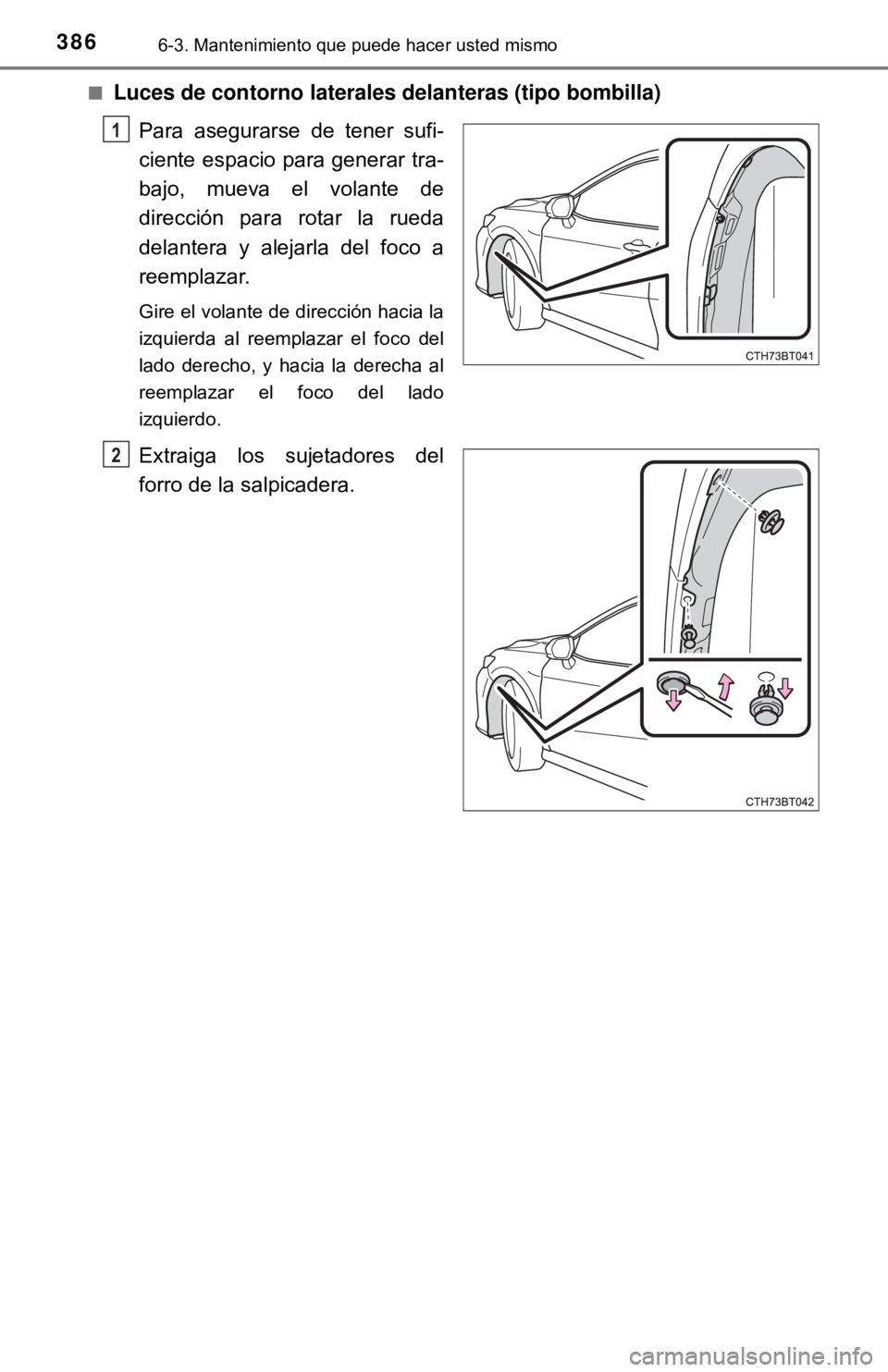

Para evitar que la defensa
delantera resulte dañada, colo-
que cinta protectora alrededor
del sujetador como se muestra
en la ilustración.
Use cinta adhesiva, etc. No use
cinta aislante, ya que puede dejar
residuos o dañar la pintura al reti-
rarla.

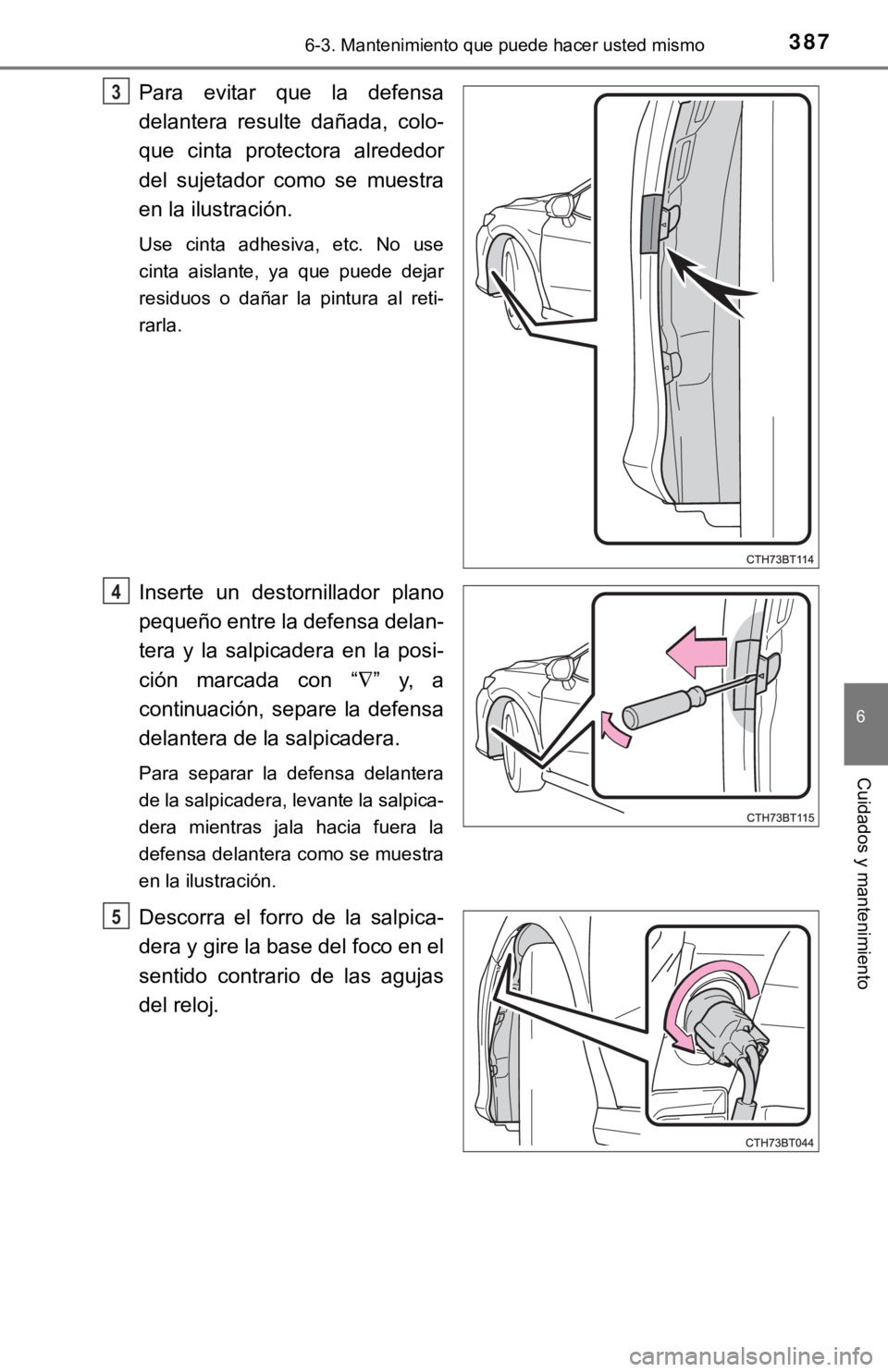

Inserte un destornillador plano
pequeño entre la defensa delan-
tera y la salpicadera en la posi-
ción marcada con “∇” y, a
continuación, separe la defensa
delantera de la salpicadera.
Para separar la defensa delantera
de la salpicadera, levante la salpica-
dera mientras jala hacia fuera la
defensa delantera como se muestra
en la ilustración.
Descorra el forro de la salpica-
dera y gire la base del foco en el
sentido contrario de las agujas
del reloj.
3
4
5

3886-3. Mantenimiento que puede hacer usted mismo
Extraiga el foco de luz.
Instale un nuevo foco de luz y, a
continuación, instale la base del
foco en la unidad de luz introdu-
ciéndola y girándola hacia la
derecha.
Devuelva la salpicadera a su
posición original, y monte los
sujetadores.
Asegúrese de que la salpicadera
está posicionada correctamente en
el lado interior de la defensa.
Para instalar la salpicadera en
la defensa delantera, enganche
el sujetador a la defensa delan-
tera.
Retire la cinta protectora.
6
7
8
9
10

3896-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento

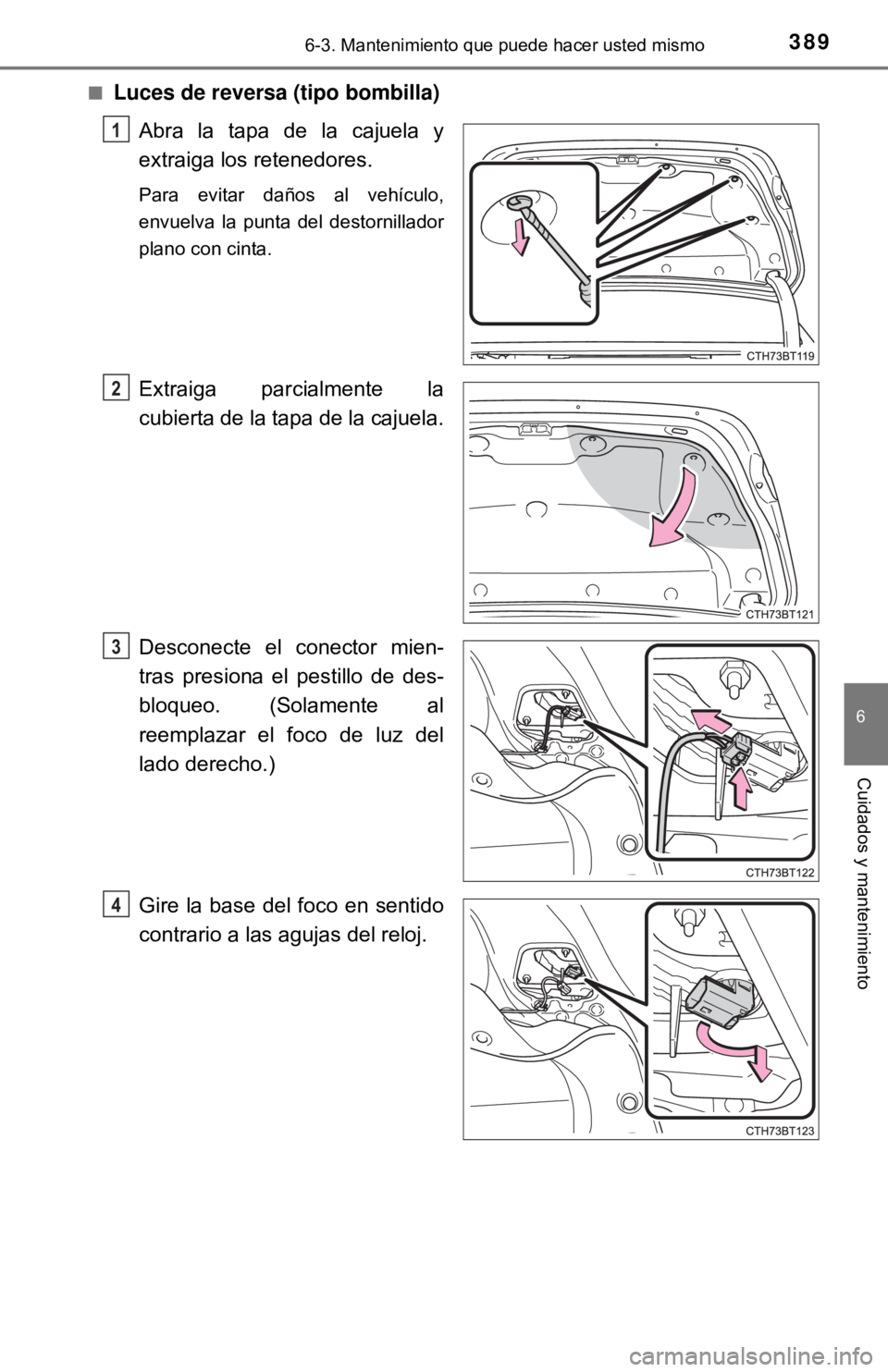

■Luces de reversa (tipo bombilla)Abra la tapa de la cajuela y
extraiga los retenedores.
Para evitar daños al vehículo,
envuelva la punta del destornillador
plano con cinta.
Extraiga parcialmente la
cubierta de la tapa de la cajuela.
Desconecte el conector mien-
tras presiona el pestillo de des-
bloqueo. (Solamente al
reemplazar el foco de luz del
lado derecho.)
Gire la base del foco en sentido
contrario a las agujas del reloj.
1
2
3
4

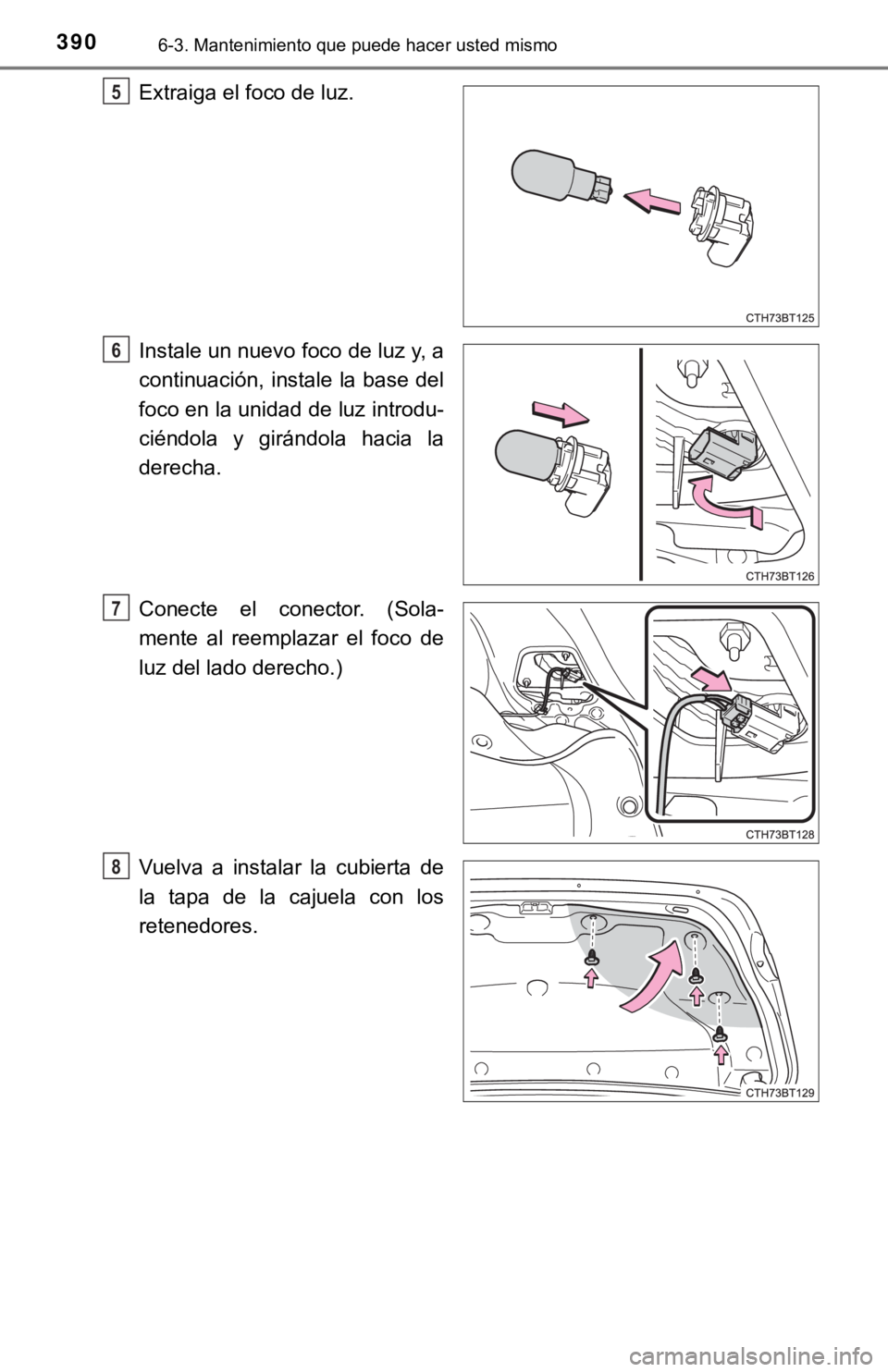

3906-3. Mantenimiento que puede hacer usted mismo
Extraiga el foco de luz.
Instale un nuevo foco de luz y, a
continuación, instale la base del
foco en la unidad de luz introdu-
ciéndola y girándola hacia la
derecha.
Conecte el conector. (Sola-
mente al reemplazar el foco de
luz del lado derecho.)
Vuelva a instalar la cubierta de
la tapa de la cajuela con los
retenedores.5
6
7
8
