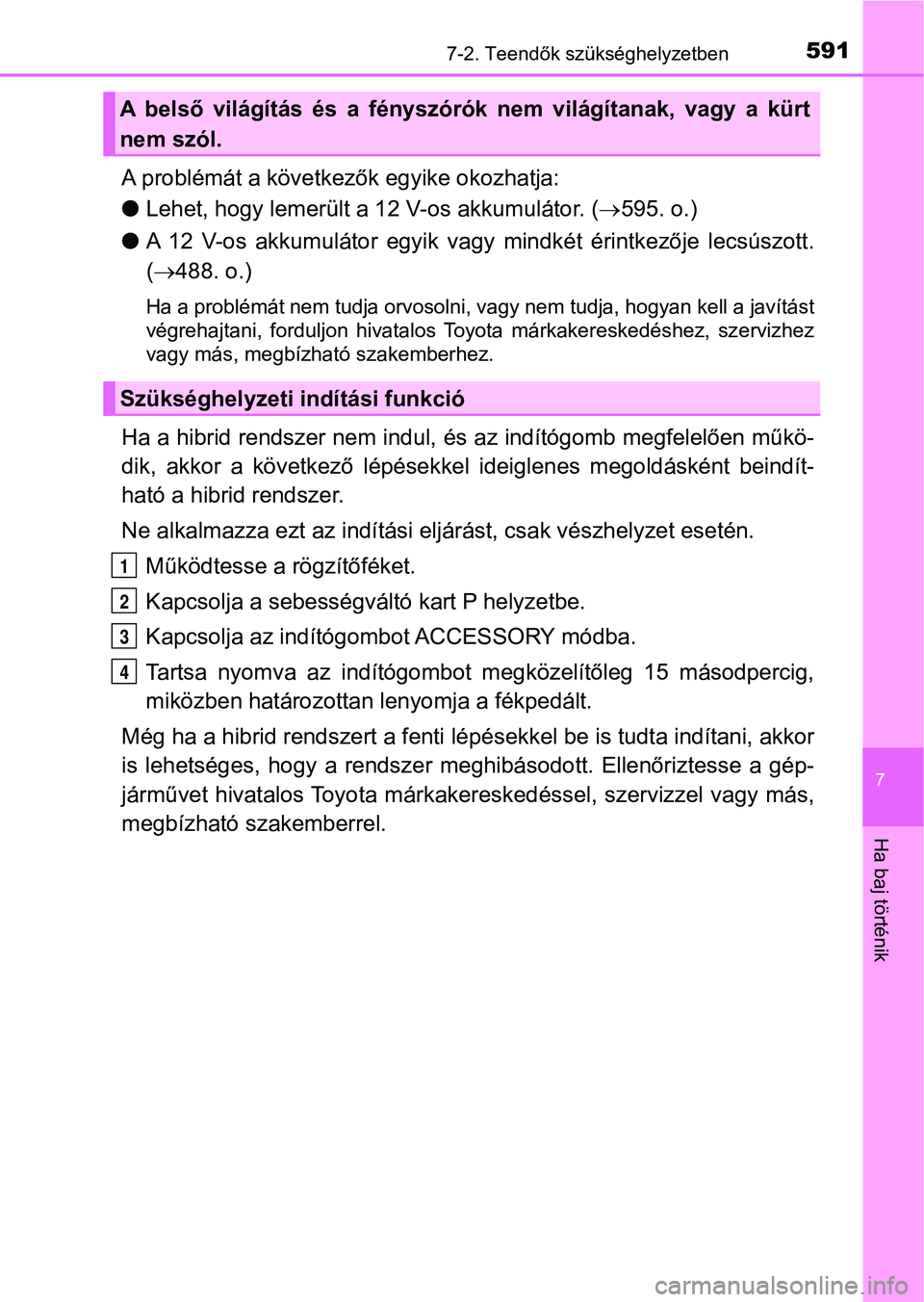

5917-2. Teendők szükséghelyzetben
7
Ha baj történik
A problémát a következők egyike okozhatja:
lLehet, hogy lemerült a 12 V-os akkumulátor. (595. o.)
l A 12 V-os akkumulátor egyik vagy mindkét érintkezője lecsúszott.
(  488. o.)
Ha a problémát nem tudja orvosolni, vagy nem tudja, hogyan kell a javítást
végrehajtani, forduljon hivatalos Toyota márkakereskedéshez, sz ervizhez
vagy más, megbízható szakemberhez.
Ha a hibrid rendszer nem indul, és az indítógomb megfelelően mű kö-
dik, akkor a következő lépésekkel ideiglenes megoldásként beind ít-
ható a hibrid rendszer.
Ne alkalmazza ezt az indítási e ljárást, csak vészhelyzet esetén .
Működtesse a rögzítőféket.
Kapcsolja a sebességvál tó kart P helyzetbe.
Kapcsolja az indítógombot ACCESSORY módba.
Tartsa nyomva az indítógombot m egközelítőleg 15 másodpercig,
miközben határozottan lenyomja a fékpedált.
Még ha a hibrid rendszert a fenti lépésekkel be is tudta indítani, akkor
is lehetséges, hogy a rendszer me ghibásodott. Ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedéssel, szervizzel vagy m ás,
megbízható szakemberrel.
A belső világítás és a fényszórók nem világítanak, vagy a kürt
nem szól.
Szükséghelyzeti i ndítási funkció
1
2
3
4

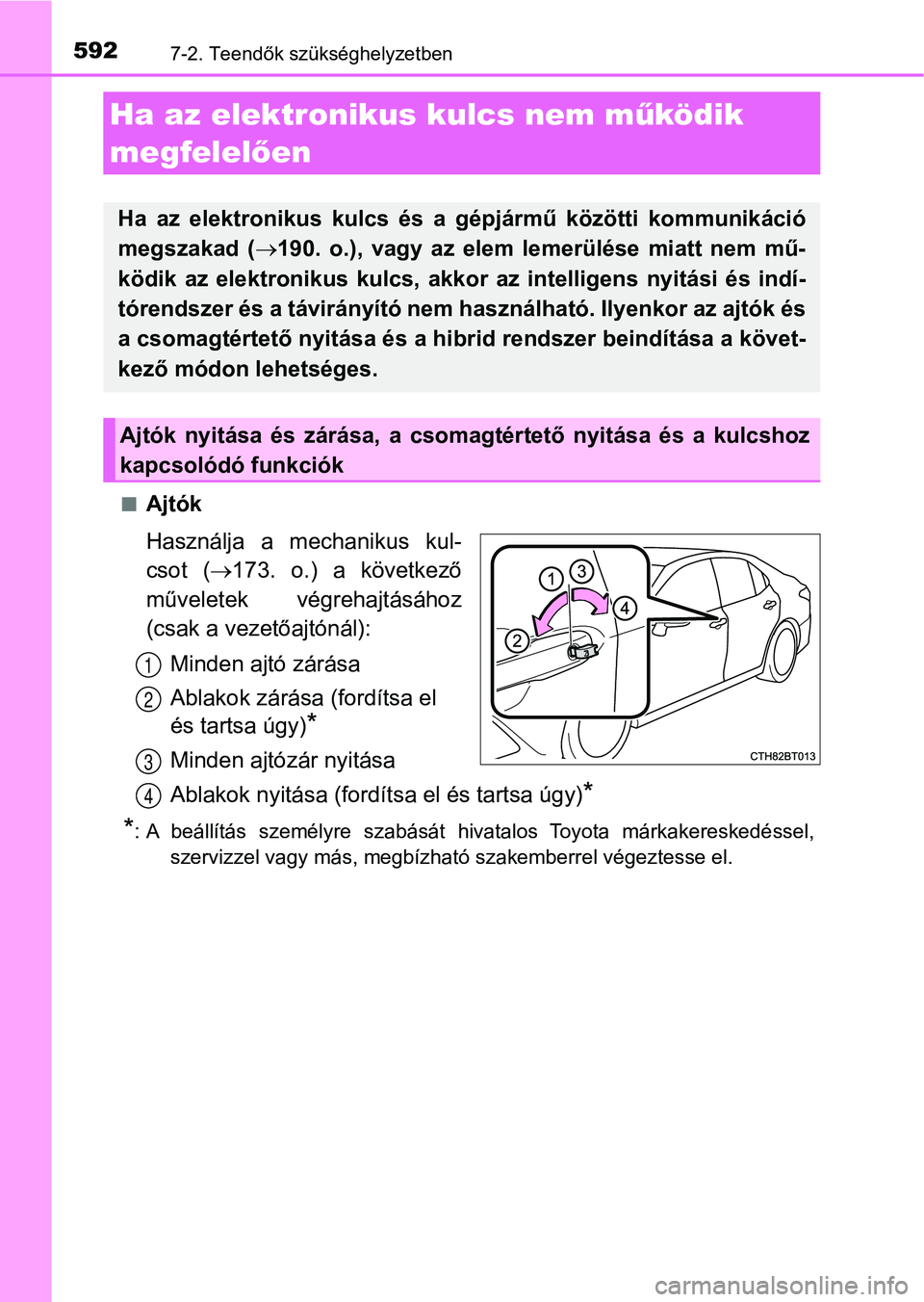

5927-2. Teendők szükséghelyzetben
nAjtók
Használja a mechanikus kul-
csot (173. o.) a következő
műveletek végrehajtásához
(csak a vezetőajtónál):
Minden ajtó zárása
Ablakok zárása (fordítsa el
és tartsa úgy)
*
Minden ajtózár nyitása
Ablakok nyitása (fordí tsa el és tartsa úgy)
*
*
: A beállítás személyre szabását hivatalos Toyota márkakereskedé ssel,
szervizzel vagy más, megbízható szakemberrel végeztesse el.
Ha az elektronikus kulcs nem m űködik
megfelel ően
Ha az elektronikus kulcs és a gépjármű közötti kommunikáció
megszakad ( 190. o.), vagy az elem lemerülése miatt nem mű-
ködik az elektronikus kulcs, akko r az intelligens nyitási és indí-
tórendszer és a távirányító nem ha sználható. Ilyenkor az ajtók és
a csomagtértető nyitása és a hibr id rendszer beindítása a követ-
kező módon lehetséges.
Ajtók nyitása és zárása, a csomagtértető nyitása és a kulcshoz
kapcsolódó funkciók
1
2
3
4

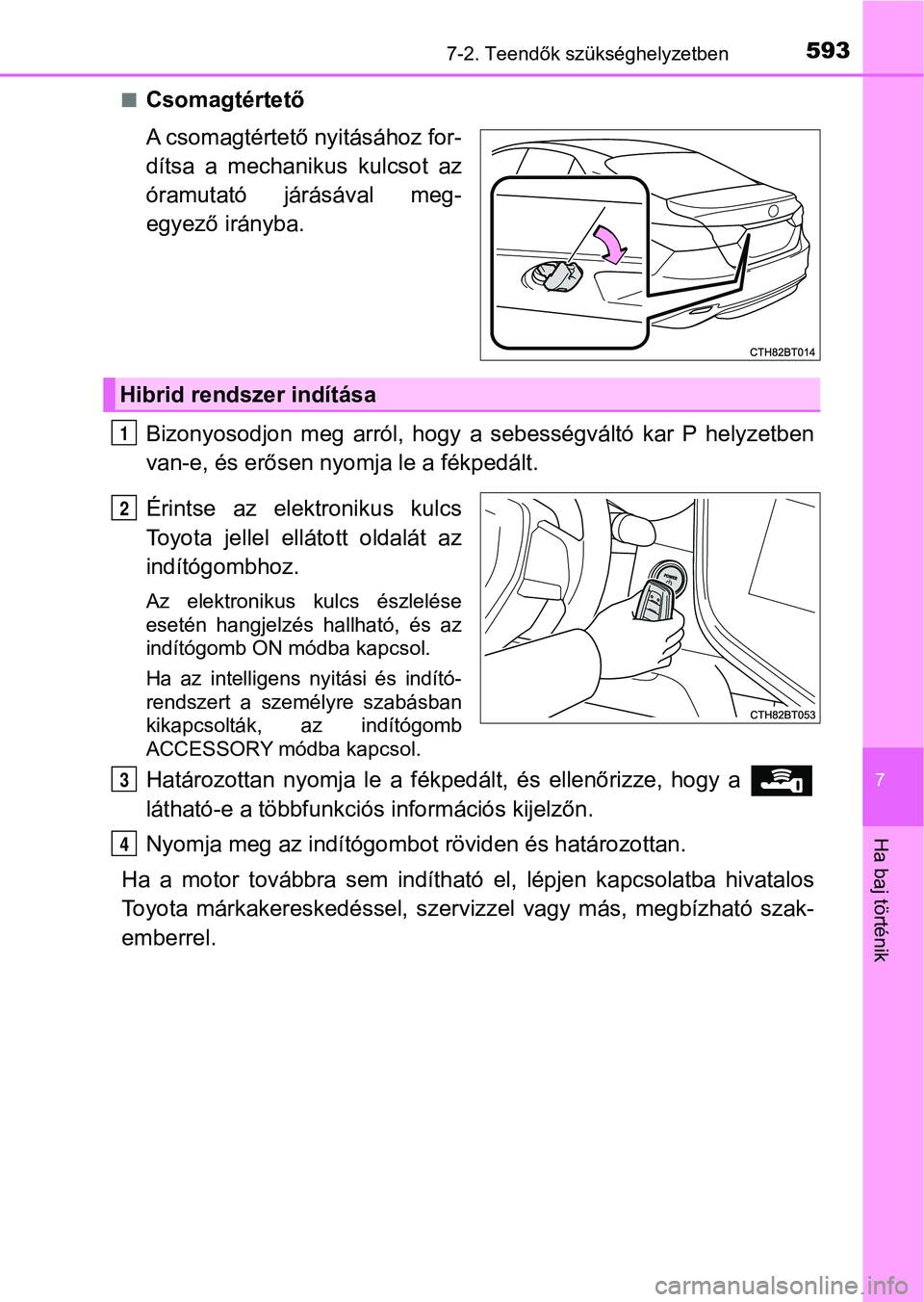

5937-2. Teendők szükséghelyzetben
7
Ha baj történik
nCsomagtértető
A csomagtértető nyitásához for-
dítsa a mechanikus kulcsot az
óramutató járásával meg-
egyező irányba.
Bizonyosodjon meg arról, hogy a sebességváltó kar P helyzetben
van-e, és erősen nyomja le a fékpedált.
Érintse az elektronikus kulcs
Toyota jellel ellátott oldalát az
indítógombhoz.
Az elektronikus kulcs észlelése
esetén hangjelzés hallható, és az
indítógomb ON módba kapcsol.
Ha az intelligens nyitási és indító-
rendszert a személyre szabásban
kikapcsolták, az indítógomb
ACCESSORY módba kapcsol.
Határozottan nyomja le a fékpedált, és ellenőrizze, hogy a
látható-e a többfunkciós információs kijelzőn.
Nyomja meg az indítógombot röviden és határozottan.
Ha a motor továbbra sem indíthat ó el, lépjen kapcsolatba hivatalos
Toyota márkakereskedéssel, szerv izzel vagy más, megbízható szak-
emberrel.
Hibrid rendszer indítása
1
2
3
4

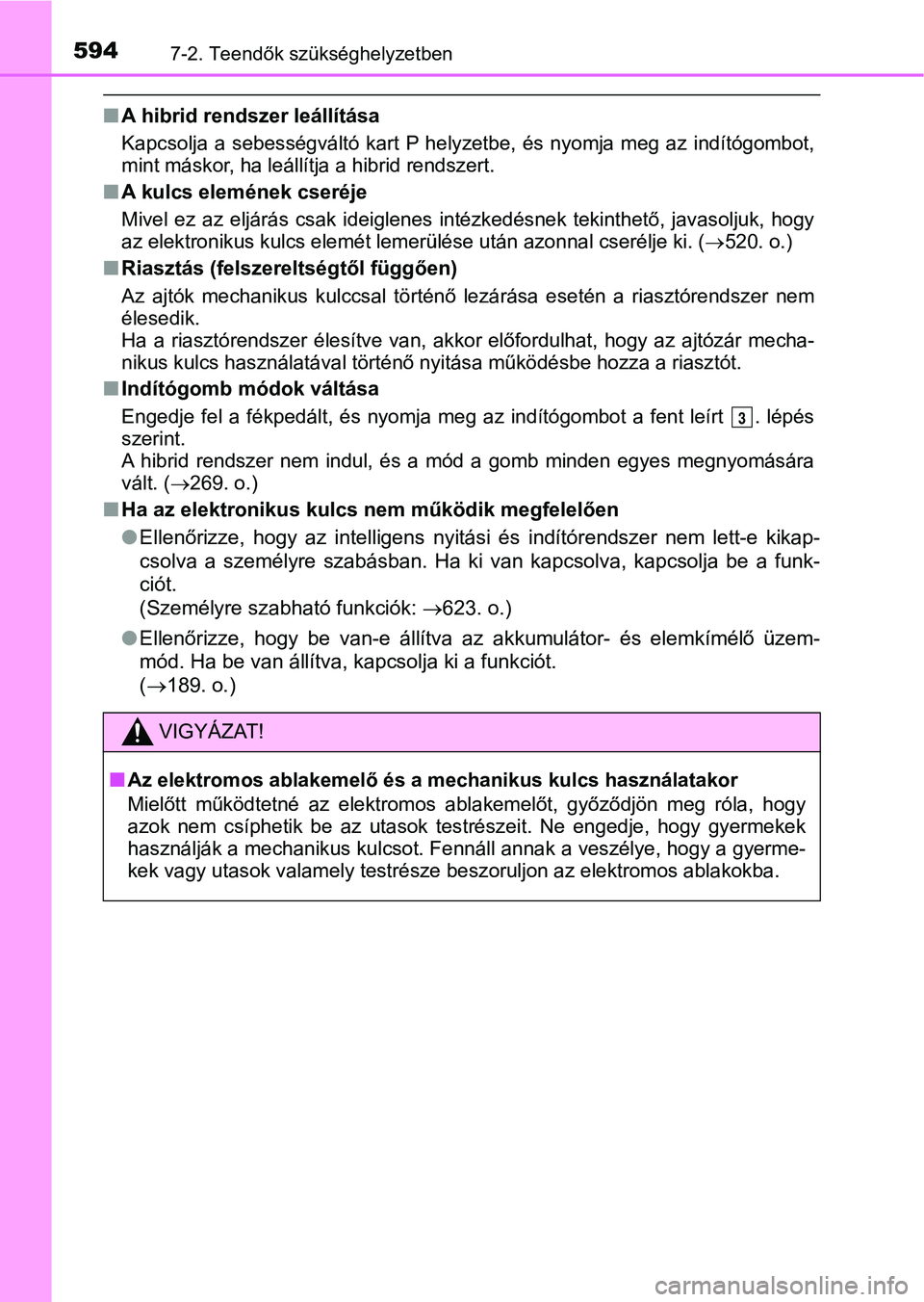

5947-2. Teendők szükséghelyzetben
nA hibrid rendszer leállítása
Kapcsolja a sebességváltó kart P helyzetbe, és nyomja meg az indítógombot,
mint máskor, ha leállítja a hibrid rendszert.
nA kulcs elemének cseréje
Mivel ez az eljárás csak ideigl enes intézkedésnek tekinthető, j avasoljuk, hogy
az elektronikus kulcs elemét lemerülése után azonnal cserélje k i. (520. o.)
nRiasztás (felszereltségtől függően)
Az ajtók mechanikus kulccsal tör ténő lezárása esetén a riasztórendszer nem
élesedik.
Ha a riasztórendszer élesítve v an, akkor előfordulhat, hogy az ajtózár mecha-
nikus kulcs használatával történő nyitása működésbe hozza a ria sztót.
nIndítógomb módok váltása
Engedje fel a fékpedált, és nyomja meg az indítógombot a fent l eírt . lépés
szerint.
A hibrid rendszer nem indul, és a mód a gomb minden egyes megny omására
vált. ( 269. o.)
nHa az elektronikus kulcs nem működik megfelelően
lEllenőrizze, hogy az intelligens nyitási és indítórendszer nem lett-e kikap-
csolva a személyre szabásban. Ha ki van kapcsolva, kapcsolja be a funk-
ciót.
(Személyre szabható funkciók: 623. o.)
l Ellenőrizze, hogy be van-e állítva az akkumulátor- és elemkímél ő üzem-
mód. Ha be van állítva, kapcsolja ki a funkciót.
( 189. o.)
VIGYÁZAT!
nAz elektromos ablakemelő és a mechanikus kulcs használatakor
Mielőtt működtetné az elektromos ablakemelőt, győződjön meg ról a, hogy
azok nem csíphetik be az utasok testrészeit. Ne engedje, hogy g yermekek
használják a mechanikus kulcsot. Fennáll annak a veszélye, hogy a gyerme-
kek vagy utasok valamely testrésze beszoruljon az elektromos ab lakokba.
3

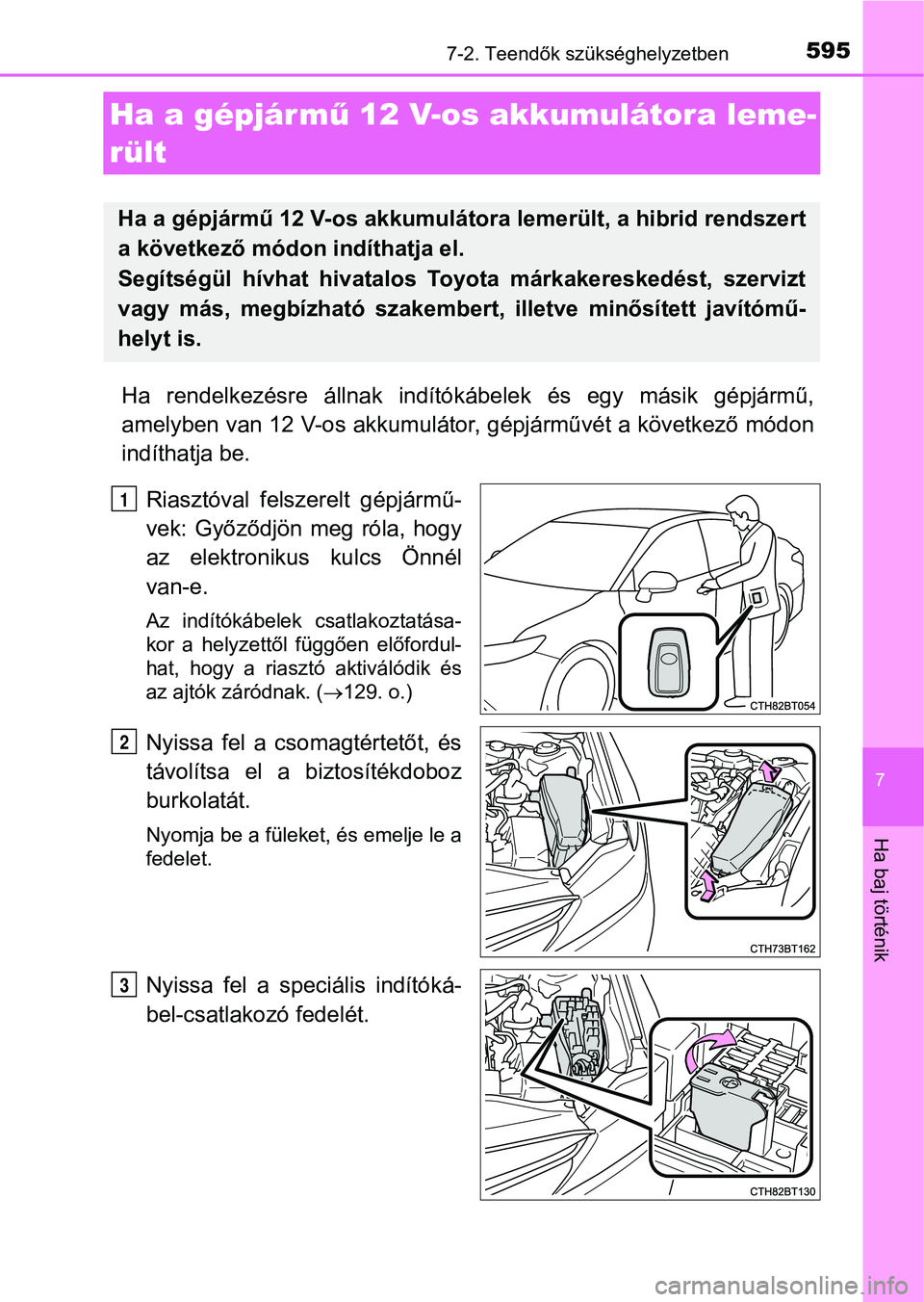

5957-2. Teendők szükséghelyzetben
7
Ha baj történik
Ha rendelkezésre állnak indítókábelek és egy másik gépjármű,
amelyben van 12 V-os akkumulátor , gépjárművét a következő módon
indíthatja be.
Riasztóval felszerelt gépjármű-
vek: Győződjön meg róla, hogy
az elektronikus kulcs Önnél
van-e.
Az indítókábelek csatlakoztatása-
kor a helyzettől függően előfordul-
hat, hogy a riasztó aktiválódik és
az ajtók záródnak. ( 129. o.)
Nyissa fel a csomagtértetőt, és
távolítsa el a biztosítékdoboz
burkolatát.
Nyomja be a füleket, és emelje le a
fedelet.
Nyissa fel a speciális indítóká-
bel-csatlakozó fedelét.
Ha a gépjármű 12 V-os akkumulátora leme-
rült
Ha a gépjármű 12 V-os akkumuláto ra lemerült, a hibrid rendszert
a következő módon indíthatja el.
Segítségül hívhat hivatalos Toyota márkakereskedést, szervizt
vagy más, megbízható szakembert, illetve minősített javítómű-
helyt is.
1
2
3

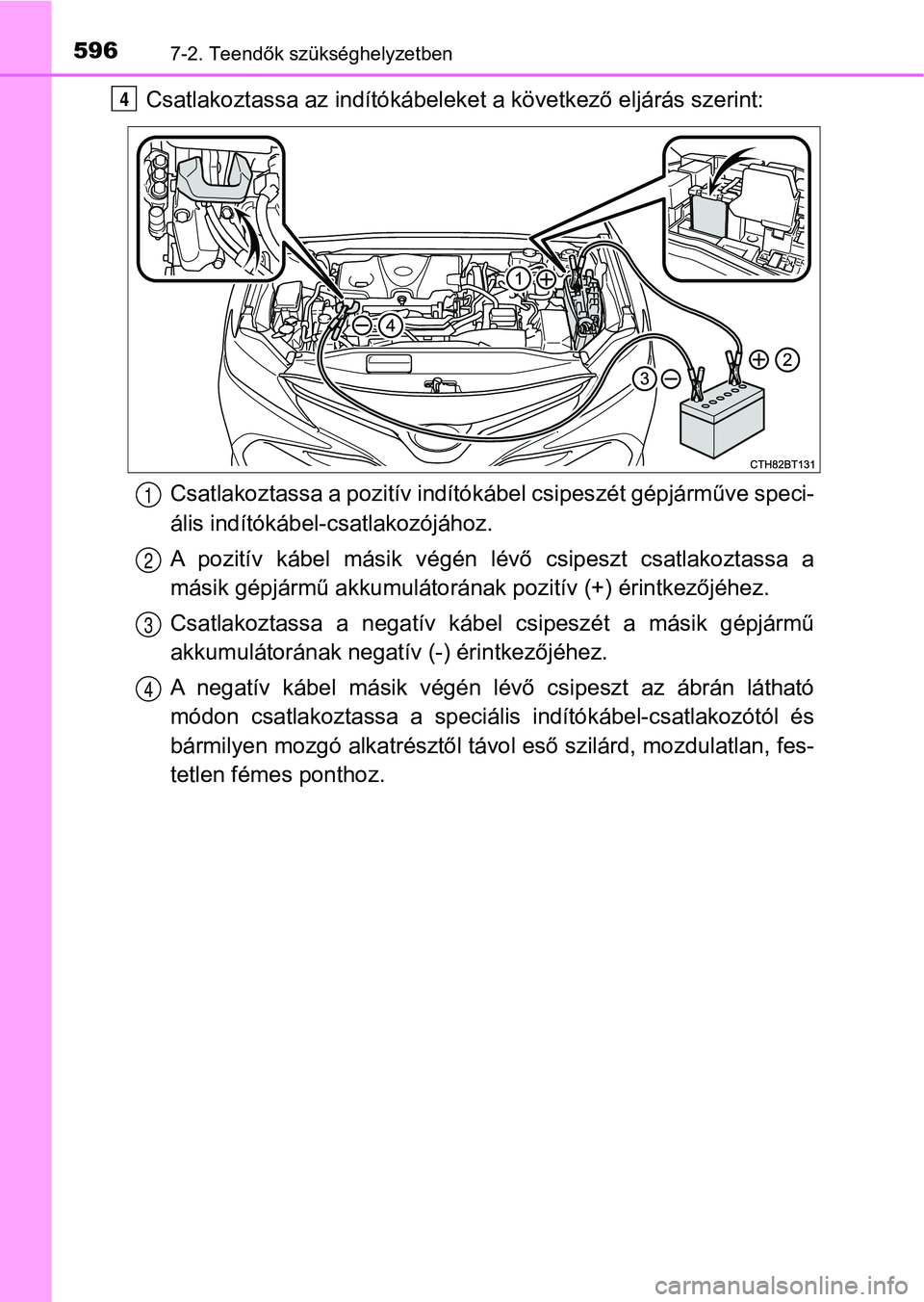

5967-2. Teendők szükséghelyzetben
Csatlakoztassa az indítókábeleket a következő eljárás szerint:Csatlakoztassa a pozit ív indítókábel csipeszét gépjárműve speci -
ális indítókábel- csatlakozójához.
A pozitív kábel másik végén lév ő csipeszt csatlakoztassa a
másik gépjármű akkumulátorának pozitív (+) érintkezőjéhez.
Csatlakoztassa a n egatív kábel csipeszét a másik gépjármű
akkumulátorának negat ív (-) érintkezőjéhez.
A negatív kábel másik végén lévő csipeszt az ábrán látható
módon csatlakoztassa a speciál is indítókábel-csatlakozótól és
bármilyen mozgó alkatrésztől távol eső szilárd, mozdulatlan, fe s-
tetlen fémes ponthoz.4
1
2
3
4

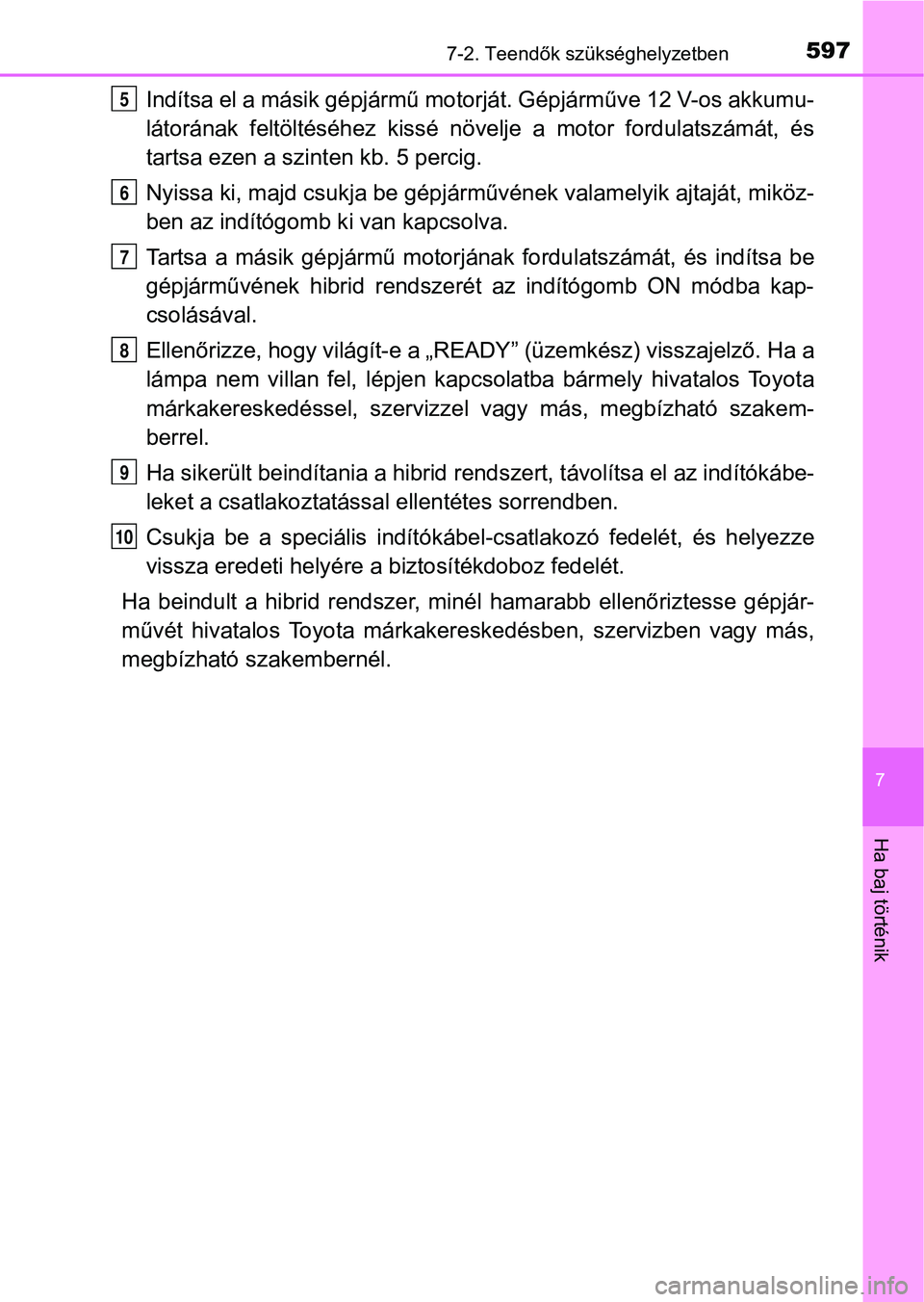

5977-2. Teendők szükséghelyzetben
7
Ha baj történik
Indítsa el a másik gépjármű motorját. Gépjárműve 12 V-os akkumu-
látorának feltöltéséhez kissé nö velje a motor fordulatszámát, és
tartsa ezen a szinten kb. 5 percig.
Nyissa ki, majd csukja be gépjá rművének valamelyik ajtaját, miköz-
ben az indítógomb k i van kapcsolva.
Tartsa a másik gépjármű motorjának fordulatszámát, és indítsa be
gépjárművének hibrid rendszerét az indítógomb ON módba kap-
csolásával.
Ellenőrizze, hogy világít-e a „READY” (üzemkész) visszajelző. H a a
lámpa nem villan fel, lépjen kapcsolatba bármely hivatalos Toyo ta
márkakereskedéssel, s zervizzel vagy más, megbízható szakem-
berrel.
Ha sikerült beindítania a hibrid rendszert, távolítsa el az indítókábe-
leket a csatlakoztatással ellentétes sorrendben.
Csukja be a speciális indítókábel- csatlakozó fedelét, és helyezze
vissza eredeti helyére a biztosítékdoboz fedelét.
Ha beindult a hibrid rendszer, minél hamarabb ellenőriztesse gé pjár-
művét hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél.5
6
7
8
9
10

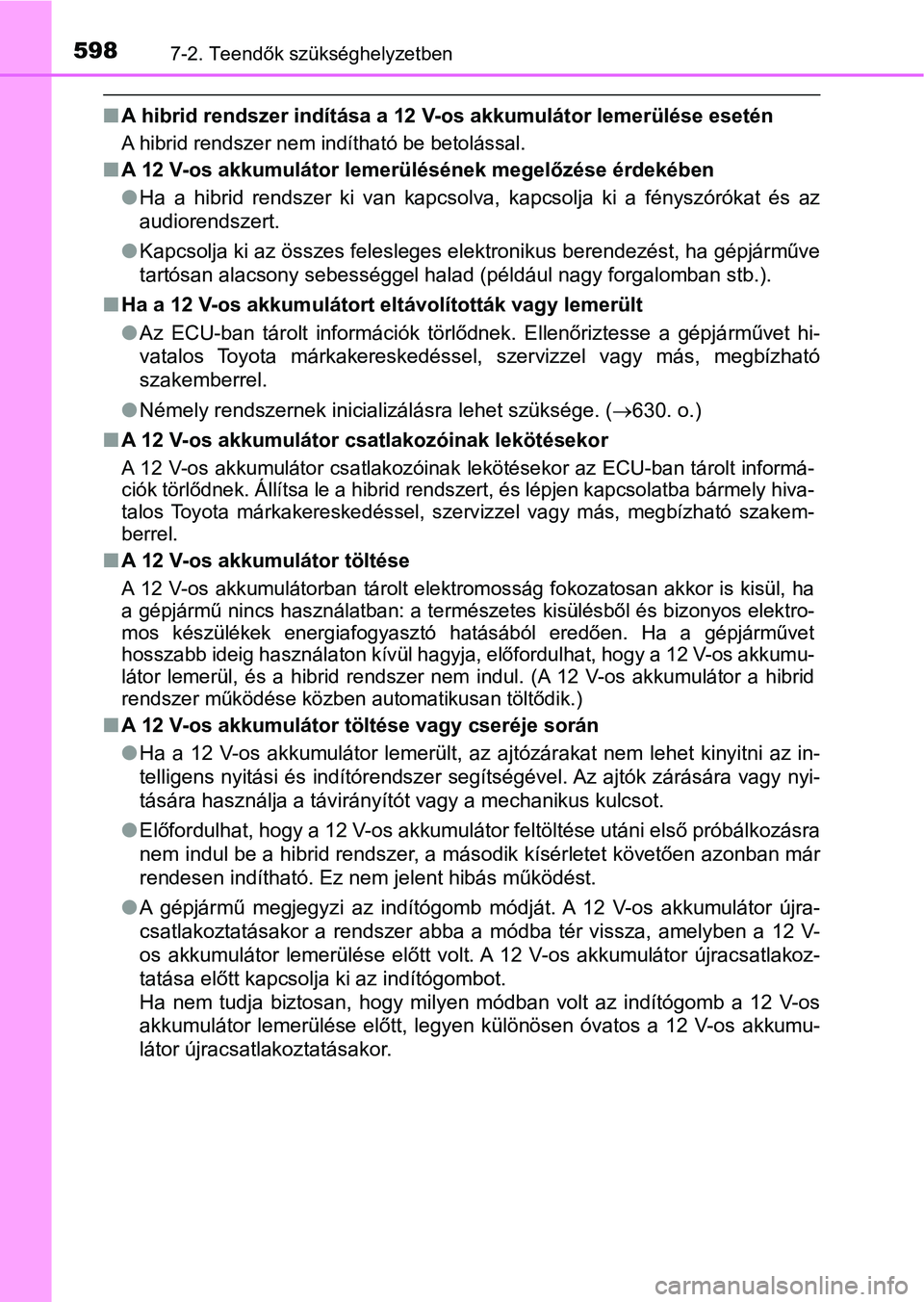

5987-2. Teendők szükséghelyzetben
nA hibrid rendszer indítása a 12 V-os akkumulátor lemerülése ese tén
A hibrid rendszer nem indítható be betolással.
nA 12 V-os akkumulátor lemerülésének megelőzése érdekében
lHa a hibrid rendszer ki van kapcsolva, kapcsolja ki a fényszóró kat és az
audiorendszert.
l Kapcsolja ki az összes felesleges elektronikus berendezést, ha gépjárműve
tartósan alacsony sebességgel halad (például nagy forgalomban s tb.).
n Ha a 12 V-os akkumulátort eltávolították vagy lemerült
lAz ECU-ban tárolt információk törlődnek. Ellenőriztesse a gépjá rművet hi-
vatalos Toyota márkakereskedéssel, szervizzel vagy más, megbízh ató
szakemberrel.
l Némely rendszernek inicializálásra lehet szüksége. ( 630. o.)
n A 12 V-os akkumulátor csatlakozóinak lekötésekor
A 12 V-os akkumulátor csatlakozóinak lekötésekor az ECU-ban tárolt informá-
ciók törlődnek. Állítsa le a h ibrid rendszert, és lépjen kapcso latba bármely hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szakem-
berrel.
n A 12 V-os akkumulátor töltése
A 12 V-os akkumulátorban tárolt elektromosság fokozatosan akkor is kisül, ha
a gépjármű nincs használatban: a t ermészetes kisülésből és bizonyos elektro-
mos készülékek energiafogyasztó hatásából eredően. Ha a gépjárművet
hosszabb ideig használaton kívül hagyja, előfordulhat, hogy a 12 V-os akkumu-
látor lemerül, és a hibrid rendszer nem indul. (A 12 V-os akkum ulátor a hibrid
rendszer működése közben automatikusan töltődik.)
n A 12 V-os akkumulátor töltése vagy cseréje során
lHa a 12 V-os akkumulátor lemerült, az ajtózárakat nem lehet kin yitni az in-
telligens nyitási és indítórendszer segítségével. Az ajtók zárá sára vagy nyi-
tására használja a távirányítót vagy a mechanikus kulcsot.
l Előfordulhat, hogy a 12 V-os akkumulátor feltöltése utáni első próbálkozásra
nem indul be a hibrid rendszer, a második kísérletet követően a zonban már
rendesen indítható. Ez nem jelent hibás működést.
l A gépjármű megjegyzi az indítógomb módját. A 12 V-os akkumuláto r újra-
csatlakoztatásakor a rendszer abba a módba tér vissza, amelyben a 12 V-
os akkumulátor lemerülése előtt volt. A 12 V-os akkumulátor újr acsatlakoz-
tatása előtt kapcsolja ki az indítógombot.
Ha nem tudja biztosan, hogy milyen módban volt az indítógomb a 12 V-os
akkumulátor lemerülése előtt, legyen különösen óvatos a 12 V-os akkumu-
látor újracsatlakoztatásakor.

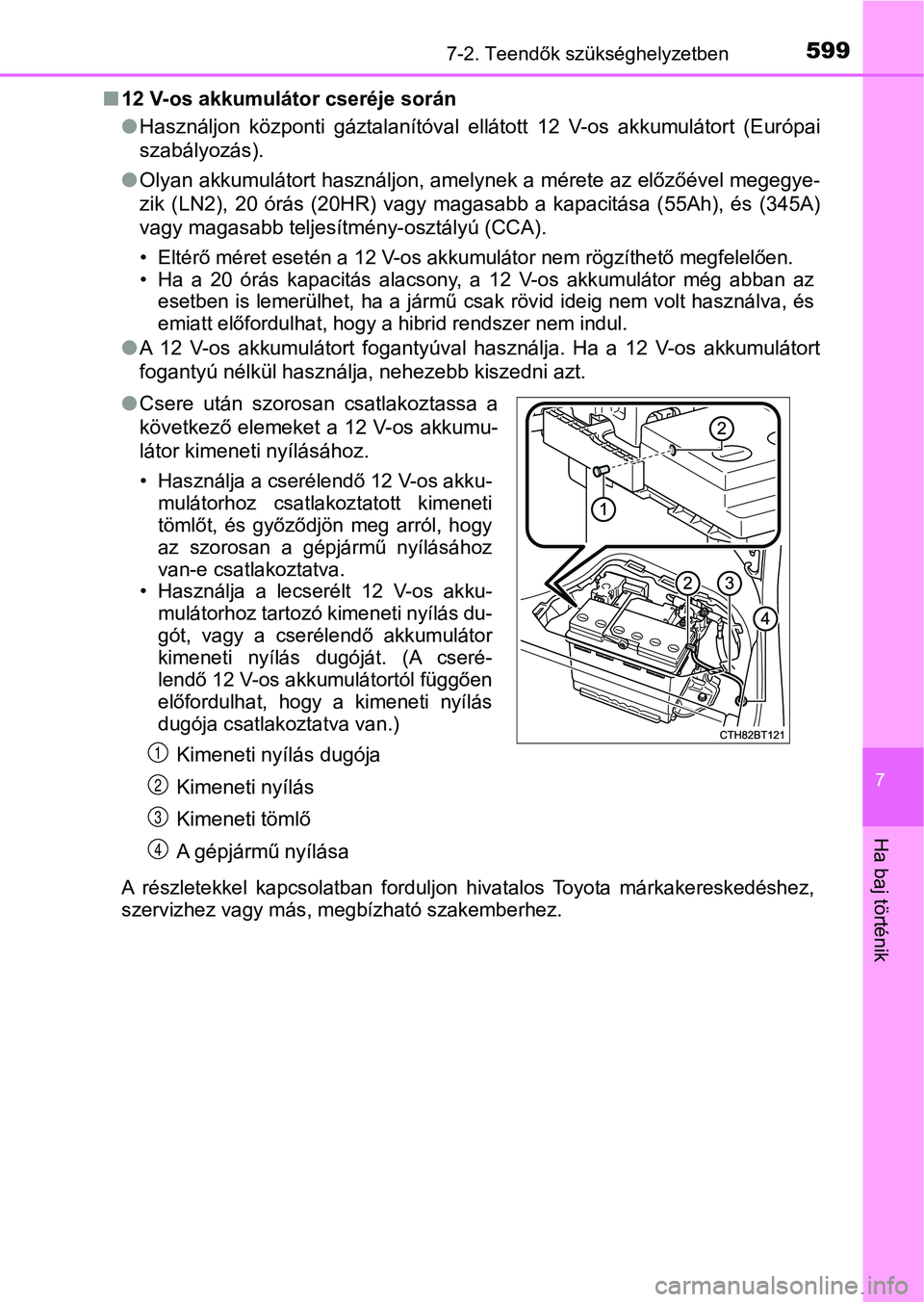

5997-2. Teendők szükséghelyzetben
7
Ha baj történik
n12 V-os akkumulátor cseréje során
lHasználjon központi gáztalanítóval ellátott 12 V-os akkumulátor t (Európai
szabályozás).
l Olyan akkumulátort használjon, amelynek a mérete az előzőével megegye-
zik (LN2), 20 órás (20HR) vagy magasabb a kapacitása (55Ah), és (345A)
vagy magasabb teljesítmény-osztályú (CCA).
• Eltérő méret esetén a 12 V-os akkumulátor nem rögzíthető megfe lelően.
• Ha a 20 órás kapacitás alacsony, a 12 V-os akkumulátor még abb an az
esetben is lemerülhet, ha a jármű csak rövid ideig nem volt has ználva, és
emiatt előfordulhat, hogy a hibrid rendszer nem indul.
l A 12 V-os akkumulátort fogantyúval használja. Ha a 12 V-os akku mulátort
fogantyú nélkül használja, nehezebb kiszedni azt.
A részletekkel kapcsolatban forduljon hivatalos Toyota márkaker eskedéshez,
szervizhez vagy más, megbízható szakemberhez.
l Csere után szorosan csatlakoztassa a
következő elemeket a 12 V-os akkumu-
látor kimeneti nyílásához.
• Használja a cserélendő 12 V-os akku-
mulátorhoz csatlakoztatott kimeneti
tömlőt, és győződjön meg arról, hogy
az szorosan a gépjármű nyílásához
van-e csatlakoztatva.
• Használja a lecserélt 12 V-os akku-
mulátorhoz tartozó kimeneti nyílás du-
gót, vagy a cserélendő akkumulátor
kimeneti nyílás dugóját. (A cseré-
lendő 12 V-os akkumulátortól függően
előfordulhat, hogy a kimeneti nyílás
dugója csatlakoztatva van.)
Kimeneti nyílás dugója
Kimeneti nyílás
Kimeneti tömlő
A gépjármű nyílása1
2
3
4

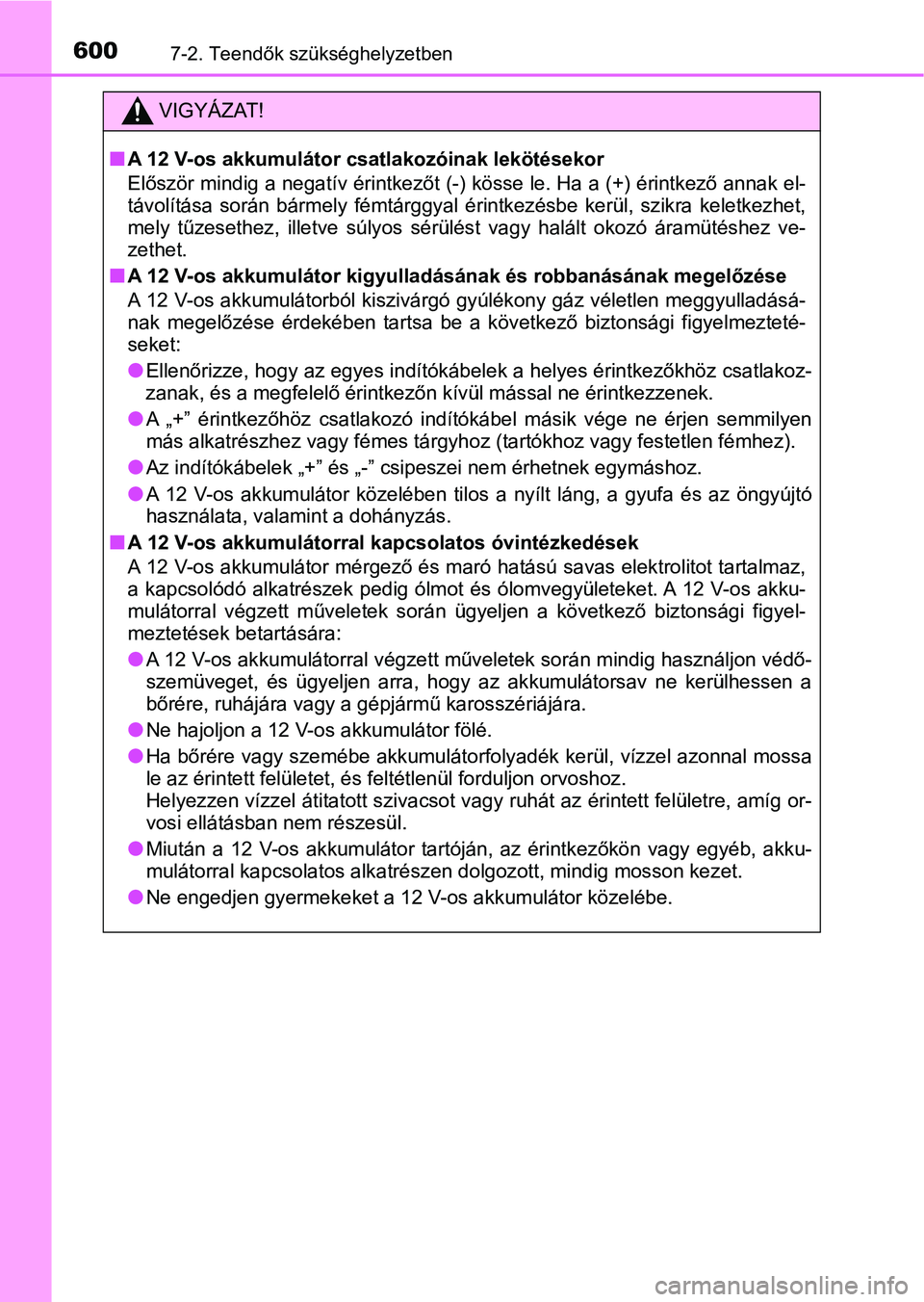

6007-2. Teendők szükséghelyzetben
VIGYÁZAT!
nA 12 V-os akkumulátor csatlakozóinak lekötésekor
Először mindig a negatív érintkezőt (-) kösse le. Ha a (+) érin tkező annak el-
távolítása során bármely fémtárggy al érintkezésbe kerül, szikra keletkezhet,
mely tűzesethez, illetve súlyos sérülést vagy halált okozó áram ütéshez ve-
zethet.
nA 12 V-os akkumulátor kigyulladásának és robbanásának megelőzés e
A 12 V-os akkumulátorból kisziv árgó gyúlékony gáz véletlen megg yulladásá-
nak megelőzése érdekében tartsa be a következő biztonsági figye lmezteté-
seket:
lEllenőrizze, hogy az egyes indító kábelek a helyes érintkezőkhöz csatlakoz-
zanak, és a megfelelő érintkezőn kívül mással ne érintkezzenek.
lA „+” érintkezőhöz csatlakozó indítókábel másik vége ne érjen s emmilyen
más alkatrészhez vagy fémes tárgyhoz (tartókhoz vagy festetlen fémhez).
lAz indítókábelek „+” és „-” csipeszei nem érhetnek egymáshoz.
lA 12 V-os akkumulátor közelében t ilos a nyílt láng, a gyufa és az öngyújtó
használata, valamint a dohányzás.
nA 12 V-os akkumulátorral kapcsolatos óvintézkedések
A 12 V-os akkumulátor mérgező és maró hatású savas elektrolitot tartalmaz,
a kapcsolódó alkatrészek pedig ólmot és ólomvegyületeket. A 12 V-os akku-
mulátorral végzett műveletek során ügyeljen a következő biztons ági figyel-
meztetések betartására:
lA 12 V-os akkumulátorral végzett műveletek során mindig használ jon védő-
szemüveget, és ügyeljen arra, hogy az akkumulátorsav ne kerülhe ssen a
bőrére, ruhájára vagy a gépjármű karosszériájára.
lNe hajoljon a 12 V-os akkumulátor fölé.
lHa bőrére vagy szemébe akkumulá torfolyadék kerül, vízzel azonnal mossa
le az érintett felületet, és feltétlenül forduljon orvoshoz.
Helyezzen vízzel átitatott szivac sot vagy ruhát az érintett felületre, amíg or-
vosi ellátásban nem részesül.
lMiután a 12 V-os akkumulátor tar tóján, az érintkezőkön vagy egyéb, akku-
mulátorral kapcsolatos alkatrés zen dolgozott, mindig mosson kezet.
lNe engedjen gyermekeket a 12 V-os akkumulátor közelébe.
