911-4. Hybridijärjestelmä
1
Turvallisuuden vuoksi
CAMRY_HV_OM33E11FI
Tämä kuva on esimerkki ja saattaa poiketa todellisesta tilanteesta.
Hybridijärjestelmää koskevat varoitukset
Ole varovainen käsitellessäsi hy bridijärjestelmää, sillä se on
korkeajännitejärjestelmä (jännite jopa 650 V), jonka osien lämpö-
tila nousee erittäin korkeaksi hybridijärjestelmän ollessa toimin-
nassa. Noudata autoon kiinnite ttyjen varoitustarrojen ohjeita.
Varoitustarra
Huoltopistoke
Hybridiakku (ajoakku) Korkeajännitekaapelit
(oranssi)
Sähkömoottori (ajomoottori)
Tehonsäätöyksikkö
Ilmastointilaitteen kompressori1
2
3
4
5
6
7
OM33E11FI.book Page 91 Tuesday, December 3, 2019 10:48 AM

921-4. Hybridijärjestelmä
CAMRY_HV_OM33E11FI
Oikean takaistuimen sivussa on il-
manottoaukko, josta virtaa ilmaa
hybridiakun viilentämiseen. Jos il-
manottoaukko tukkeutuu, hybri-
diakun latautuminen / varauksen
purkautuminen saattaa rajoittua.
Törmäystunnistimien havaitessa tiet yn asteisen törmäyksen, hätäsul-
kujärjestelmä katkaisee korkeajänni tevirran ja pysäyttää polttoaine-
pumpun minimoidakseen sähköi skun ja polttoainevuodon mahdolli-
suuden. Jos hätäsulkujärjestelmä ak tivoituu, auto ei enää käynnisty.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon hybr idijärjestelmän käynnistämisek-
si uudelleen.
Näyttöön ilmestyy automaatt isesti viesti, jos hybridijärjestelmään tulee
toimintahäiriö tai jos kuljettaja yrittä ä käyttää järjestelmää väärällä ta-
valla.
Jos monitoiminäyttöön ilmestyy
varoitusviesti, lue viesti ja toimi
ohjeiden mukaisesti. ( ï‚®S. 458)
Hybridiakun (ajoakku) ilmanottoaukko
Hätäsulkujärjestelmä
Hybridijärjestelmän varoitusviesti
OM33E11FI.book Page 92 Tuesday, December 3, 2019 10:48 AM

931-4. Hybridijärjestelmä
1
Turvallisuuden vuoksi
CAMRY_HV_OM33E11FI
nJos varoitusvalo syttyy tai jos varoitusviesti ilmestyy, tai jos 12 V -akku
kytketään irti virtapiiristä
Hybridijärjestelmä ei välttämättä käynnisty. Tässä tilanteessa yritä käynnistää
järjestelmä uudestaan. Jos READY-merkkivalo ei syty, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaa-
moon.
n Jos polttoaine loppuu
Jos polttoaine loppuu ja hybridijärjestelmä ei käynnisty, tankkaa polttoainetta
vähintään niin paljon, että alhaisen polttoainemäärä\
n varoitusvalo ( ï‚®S. 453)
sammuu. Jos polttoainetta on liian vähän, hybridijärjestelmä\
ei välttämättä
käynnisty. (Vakiomäärä polttoainetta on noin 8,8 L auton ollessa tasaisella
alustalla. Määrä saattaa vaihdella, jos auto on pysäköitynä mäessä. Lisää
enemmän polttoainetta, jos auto on pysäköitynä mäessä.)
n Sähkömagneettiset aallot
lHybridiauton korkeajänniteosissa ja -kaapeleissa on sähkömagneettisen
suojaus ja siksi ne lähettävät sähkömagneettisia aaltoja suunnilleen saman
määrän kuin tavanomainen bensiinikäyttöinen polttomoottoriauto tai kodin
sähkölaitteet.
l Autosi saattaa aiheuttaa häiriöitä joissain kolmannen osapuolen valmista-
missa radiolaitteen osissa.
n Hybridiakku (ajoakku)
Hybridiakun (ajoakun) käyttöikä on rajoitettu. Hybridiakun käyttöikä riippuu
ajotavasta ja ajo-olosuhteista.
n Vaatimustenmukaisuusvakuutus
Tämä malli noudattaa vetypäästöjen osalta E-sääntöä nro 100 (Yhdenmukai-
set vaatimukset, jotka koskevat ajoneuvojen hyväksyntää sähköiseen voima-
järjestelmään sovellettavien erityisvaatimusten osalta).
OM33E11FI.book Page 93 Tuesday, December 3, 2019 10:48 AM

941-4. Hybridijärjestelmä
CAMRY_HV_OM33E11FI
VAROITUS
nKorkeajännitejärjestel män varotoimenpiteet
Autossa on korkeajännitteinen tasavirta- ja vaihtovirtajärjestelmä sekä 12 V
-järjestelmä. Korkeajännitteinen tasavirta ja vaihtovirta on erittäin vaarallista
ja saattaa aiheuttaa vakavia palovammoja ja sähköiskuja, jotka voivat joh-
taa kuolemaan tai vakaviin henkilövahinkoihin.
l Älä koskaan koske, pura, poista tai vaihda korkeajännitejärjestelmän osia,
kaapeleita tai niiden liittimiä.
l Koska hybridijärjestelmä toimii korkeajännitteellä, se kuumenee käynnis-
tyttyään. Varo sekä korkeaa jännitettä että korkeaa lämpötilaa ja noudata
aina autoon kiinnitettyjen varoitustarrojen ohjeita.
lÄlä kosketa oikeanpuoleisen takaistui-
men alla sijaitsevaa huoltopistoketta.
Huoltopistoketta käytetään ainoastaan
autoa huollettaessa, ja sen sisällä on
korkeajännite.
OM33E11FI.book Page 94 Tuesday, December 3, 2019 10:48 AM

951-4. Hybridijärjestelmä
1
Turvallisuuden vuoksi
CAMRY_HV_OM33E11FI
VAROITUS
nVaroitukset liikenneonnettomuuden varalta
Huomioi seuraavat varotoimenpiteet kuolemantapausten ja vakavien vam-
mojen estämiseksi:
l Aja auto tien sivuun, kytke seisontajarru, siirrä vaihteenvalitsin P-asentoon
ja sammuta hybridijärjestelmä.
l Älä kosketa korkeajänniteosia, kaapeleita tai liittimiä.
l Jos sähköjohtoja on esillä auton sisätiloissa tai ulkopuolella, ne saattavat
aiheuttaa sähköiskun. Älä kosketa esiin tulleita sähkö\
johtoja.
l Jos autosta vuotaa nestettä, älä kosketa sitä, sillä se saattaa olla vahvasti
emäksistä akkunestettä hybridiakusta. Jos nestettä joutuu ihollesi tai sil-
miisi, pese se pois välittömästi runsaalla vedellä, tai jos mahdollista, boori-
happoliuoksella. Hakeudu välittömästi lääkärin hoitoon.
l Jos akkunestettä valuu hybridiakusta (ajoakusta) ulos, älä lähesty autoa.
Siinä epätodennäköisessä tilanteessa, että hybridiakku (ajoakku) olisi vau-
rioitunut, akun sisärakenne pitää huolen siitä, että suuria määriä akkunes-
tettä ei pääse valumaan ulos. Kuitenkin sekin akkuneste, joka e\
i valu ulos,
päästää höyryä ilmaan. Höyry ärsyttää ihoa ja silmiä ja voi aiheuttaa akuu-
tin myrkytyksen hengitettynä.
l Jos auton sisällä syttyy tulipalo, poistu autosta välittömästi. Älä koskaan
käytä muita kuin sähköpaloja varten tarkoitettuja sammuttimia. Jo pienien
vesimäärien käyttö saattaa olla vaarallista.
l Jos autoasi on hinattava, etupyörien on oltava irti maasta. Jos sähkömoot-
toriin kytketyt pyörät ovat maassa hinauksen aikana, moottori saattaa jat-
kaa sähkön tuottamista. Tämä voi aiheuttaa tulipalon. ( S. 445)
l Tarkista maa auton alla huolellisesti. Jos auton alla näkyy nestevuotoja,
polttoainejärjestelmä saattaa olla vahingoittunut. Poistu auton luota välittö-
mästi.
OM33E11FI.book Page 95 Tuesday, December 3, 2019 10:48 AM

961-4. Hybridijärjestelmä
CAMRY_HV_OM33E11FI
VAROITUS
nHybridiakku (ajoakku)
l Älä koskaan myy, luovuta eteenpäin tai muuntele hybridiakkua. Onnetto-
muuksien estämiseksi romutettavista autoista poistetut hybridiakut kerä-
tään talteen valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luo-
tettavan korjaamon toimesta. Älä yritä itse poistaa akkua autosta.
Mikäli akkua ei kierrätetä asianmukaisesti, saattaa seuraavaa tapahtua,
mistä voi olla seurauksena kuolema tai vakavat vammat:
• Hybridiakku saatetaan hävittää laittomasti tai heittää luontoon, ja se on
ympäristölle vaarallinen tai joku saattaa koskea korkeajänniteosia ja
saada sähköiskun.
• Hybridiakku on tarkoitettu käytettäväksi ainoastaan hybridiautossasi. Jos hybridiakkua käytetään autosi ulkopuolella tai jos siihen tehdään
muutoksia, saattaa seurauksena olla sähköiskut, akun kuumeneminen
tai savuaminen, räjähdys sekä akkunestevuodot.
Jos myyt autosi tai luovutat sen muiden käyttöön, onnettomuusriski on
erittäin suuri, sillä auton uusi käyttäjä ei välttämättä ole tietoinen näistä
vaaroista.
l Jos autosi romutetaan ilman, että siitä poistetaan hybridiakku, on vaarana, et-
tä korkeajänniteosiin kuten kaapeleihin ja liittimiin koskettaessa saadaan vaa-
rallinen sähköisku. Tilanteessa, jossa autosi romutus tulee ajankohtaiseksi,
hybridiakku tulee hävittää valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon toimesta. Jos hybridijärjestelmän hybridiakkua ei
hävitetä asianmukaisella tavalla, se voi aiheuttaa sähköiskun, jonka seurauk-
sena voi olla kuolema tai vakava loukkaantuminen.
OM33E11FI.book Page 96 Tuesday, December 3, 2019 10:48 AM

971-4. Hybridijärjestelmä
1
Turvallisuuden vuoksi
CAMRY_HV_OM33E11FI
HUOMAA
nHybridiakun (ajoaku n) ilmanottoaukko
l Varmistu, ettet peitä ilmanottoaukkoa millään sellaisella, kuten istuinpäälli-
sellä, muovisuojuksella tai matkatavaroilla. Hybridiakku saattaa ylikuu-
mentua ja vahingoittua.
l Jos pölyä tms on kertynyt ilmanottoaukkoon, puhdista se pölynimurilla es-
tääksesi aukon tukkeutumisen.
l Älä kastele ilmanottoaukkoa tai päästä siihen vieraita esineitä, sillä ne voi-
vat aiheuttaa oikosulun ja vaurioittaa hybridiakkua.
l Älä kuljeta suuria vesiastioita autossa. Jos vettä läikkyy hybridiakun pääl-
le, akku saattaa vahingoittua. Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon tutkia auto.
l Ilmanottoaukkoon on asennettu suodatin. Jos suodatin jää huomattavan li-
kaiseksi puhdistuksen jälkeen, suositellaan suodattimen puhdistusta tai
vaihtoa. Kun puhdistat suodatinta, katso S. 422.
OM33E11FI.book Page 97 Tuesday, December 3, 2019 10:48 AM

98
CAMRY_HV_OM33E11FI
1-5. Varkaudenestojärjestelmä
Merkkivalo alkaa vilkkua ajonesto-
laitteen toiminnan merkiksi, kun
käynnistyspainikkeesta on valittu
OFF-toimintatila.
Merkkivalon vilkkuminen loppuu
osoittaen järjestelmän olevan kyt-
ketty pois päältä sen jälkeen, kun
käynnistyspainikkeesta valitaan
ACCESSORY- tai ON-toimintatila.
nJärjestelmän ylläpito
Ajonestolaite on huoltovapaa.
n Tilanteet, jotka voivat aiheutt aa järjestelmän toimintahäiriöitä
l Jos avaimenperä on kosketuksissa metallisen esineen kanssa
l Jos avain on lähellä tai kosketuksissa toisen auton avaimeen, jossa on lähe-
tinsiru
Ajonestolaite
Auton avaimissa on sisäänrakennetut lähetinsirut, jotka estävät
hybridijärjestelmän käynnistymisen, jos avainta ei ole aikaisem-
min rekisteröity au ton tietokoneelle.
Älä koskaan jätä avaimia autoon poistuessasi autosta.
Järjestelmä on suunniteltu estäm ään auton varastaminen, mutta
se ei takaa täydellistä turvallisuutta kaikkia varastamisyrityksiä
vastaan.
HUOMAA
n Järjestelmän oikeanlaisen toiminnan varmistaminen
Älä tee muutoksia järjestelmään tai poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan käytöstä, järjestelmän toimivuutta ei
voida taata.
OM33E11FI.book Page 98 Tuesday, December 3, 2019 10:48 AM

991-5. Varkaudenestojärjestelmä
1
Turvallisuuden vuoksi
CAMRY_HV_OM33E11FI
Hälytin käyttää valoa ja ääntä antaessaan hälytyksen, kun sisääntun-
keutuminen havaitaan.
Hälytys laukeaa seuraavissa tilanteissa, kun hälytysjärjestelmä on vi-
ritettynä:
l Oven tai takaluukun lukitus avataan muulla tavalla kuin avaimetto-
malla avaus- ja lukitustoiminnolla tai lukituksen kauko-ohjaimella.
(Ovet menevät uudelleen lu kkoon automaattisesti.)
l Konepelti avataan.
Sulje ovet, takaluukku ja konepelti
ja lukitse kaikki ovet avaimetto-
man avaus- ja lukitustoiminnon
avulla tai lukituksen kauko-ohjai-
mella. Järjestelmä kytkeytyy auto-
maattisesti 30 sekunnin kuluttua.
Merkkivalon palaminen vaihtuu
vilkkumiseksi, kun järjestelmä kyt-
keytyy päälle.
Hälyttimen poiskytkeminen tai hälytyksen katkaiseminen voidaan suo-
rittaa seuraavalla tavalla:
l Avaa ovien lukitus tai avaa takaluuk ku avaimettoman avaus- ja luki-
tustoiminnon toiminnolla tai lukituksen kauko-ohjaimella.
l Käynnistä hybridijärjestelmä. (Hälyt in kytkeytyy pois päältä tai häly-
tys katkeaa muutaman sekunnin kuluttua.)
Hälytys
: Joissakin malleissa
Hälytysääni
Hälytysjärjestelmän kytkeminen
Hälyttimen poiskytkeminen tai hälytyksen katkaiseminen
OM33E11FI.book Page 99 Tuesday, December 3, 2019 10:48 AM

1001-5. Varkaudenestojärjestelmä
CAMRY_HV_OM33E11FI
nJärjestelmän ylläpito
Hälytysjärjestelmä on huoltovapaa.
n Seikat, jotka tulee tarkast aa ennen auton lukitsemista
Estääksesi hälytyksen tahattoman toiminnan ja auton varastamisen, varmis-
ta, että:
l Autossa ei ole ketään.
l Ikkunat ovat suljetut ennen hälytyksen virittämistä.
l Arvoesineitä tai muita tavaroita ei jää autoon.

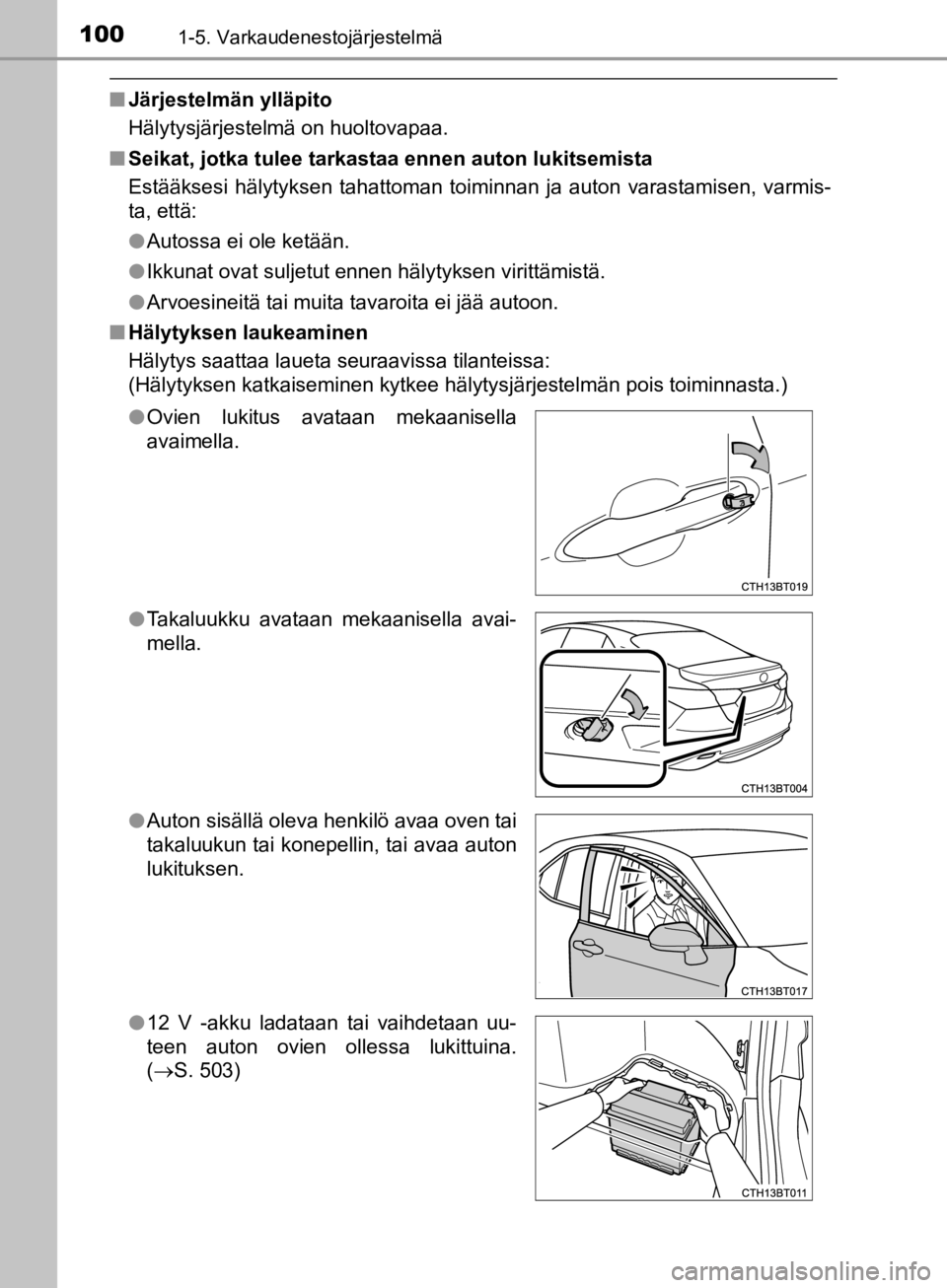

n Hälytyksen laukeaminen
Hälytys saattaa laueta seuraavissa tilanteissa:
(Hälytyksen katkaiseminen kytkee hälytysjärjestelmän pois toiminnasta.)
lOvien lukitus avataan mekaanisella
avaimella.
l Takaluukku avataan mekaanisella avai-
mella.
l Auton sisällä oleva henkilö avaa oven tai
takaluukun tai konepellin, tai avaa auton
lukituksen.
l 12 V -akku ladataan tai vaihdetaan uu-
teen auton ovien ollessa lukittuina.
(ï‚®S. 503)
OM33E11FI.book Page 100 Tuesday, December 3, 2019 10:48 AM
