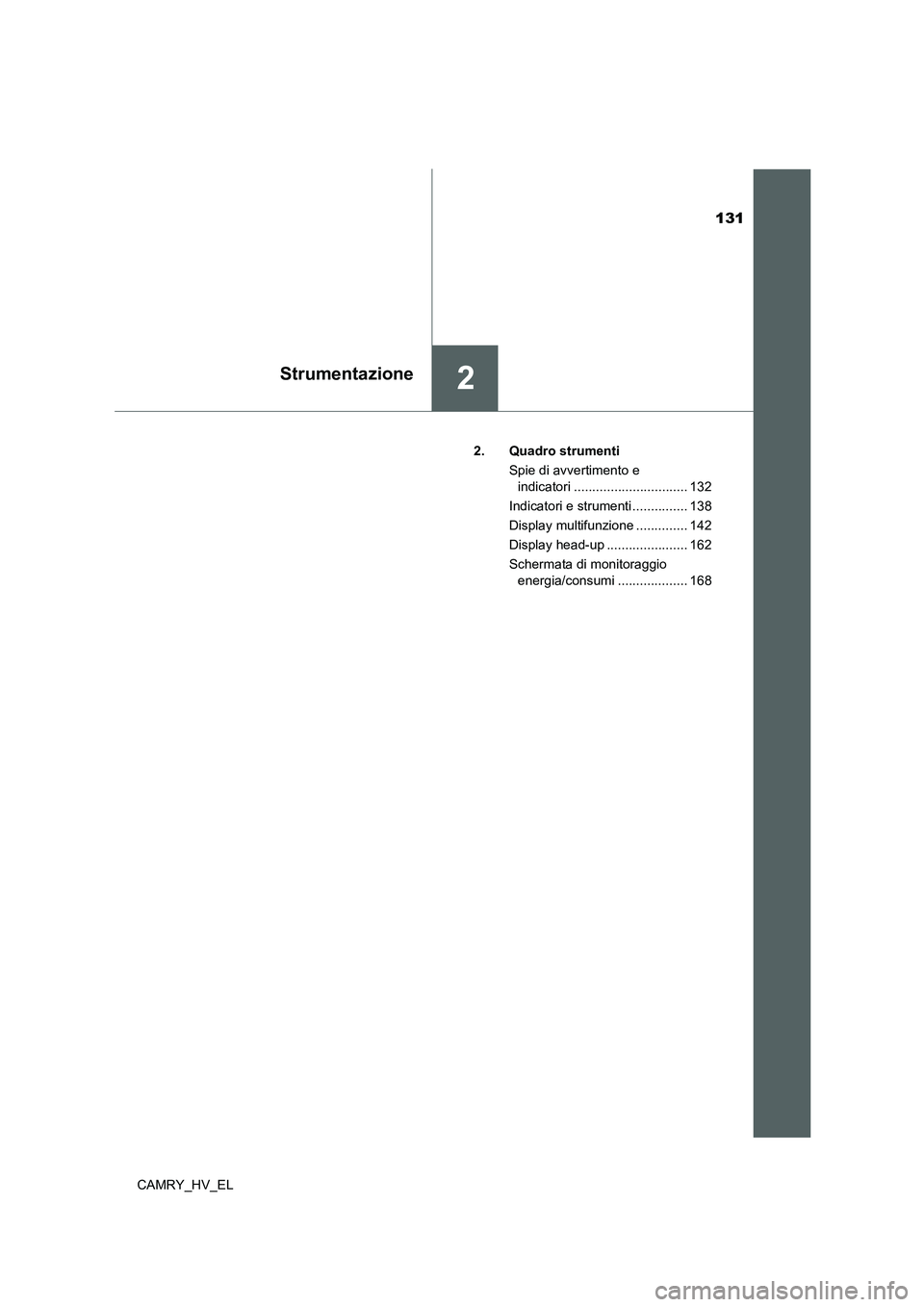

TOYOTA CAMRY 2021 Manuale duso (in Italian)

131
2Strumentazione
CAMRY_HV_EL2. Quadro strumenti
Spie di avvertimento e
indicatori ............................... 132
Indicatori e strumenti ............... 138
Display multifunzione .............. 142
Display head-up ...................... 162
Schermata di monitoraggio
energia/consumi ................... 168

132
CAMRY_HV_EL
2. Quadro strumenti

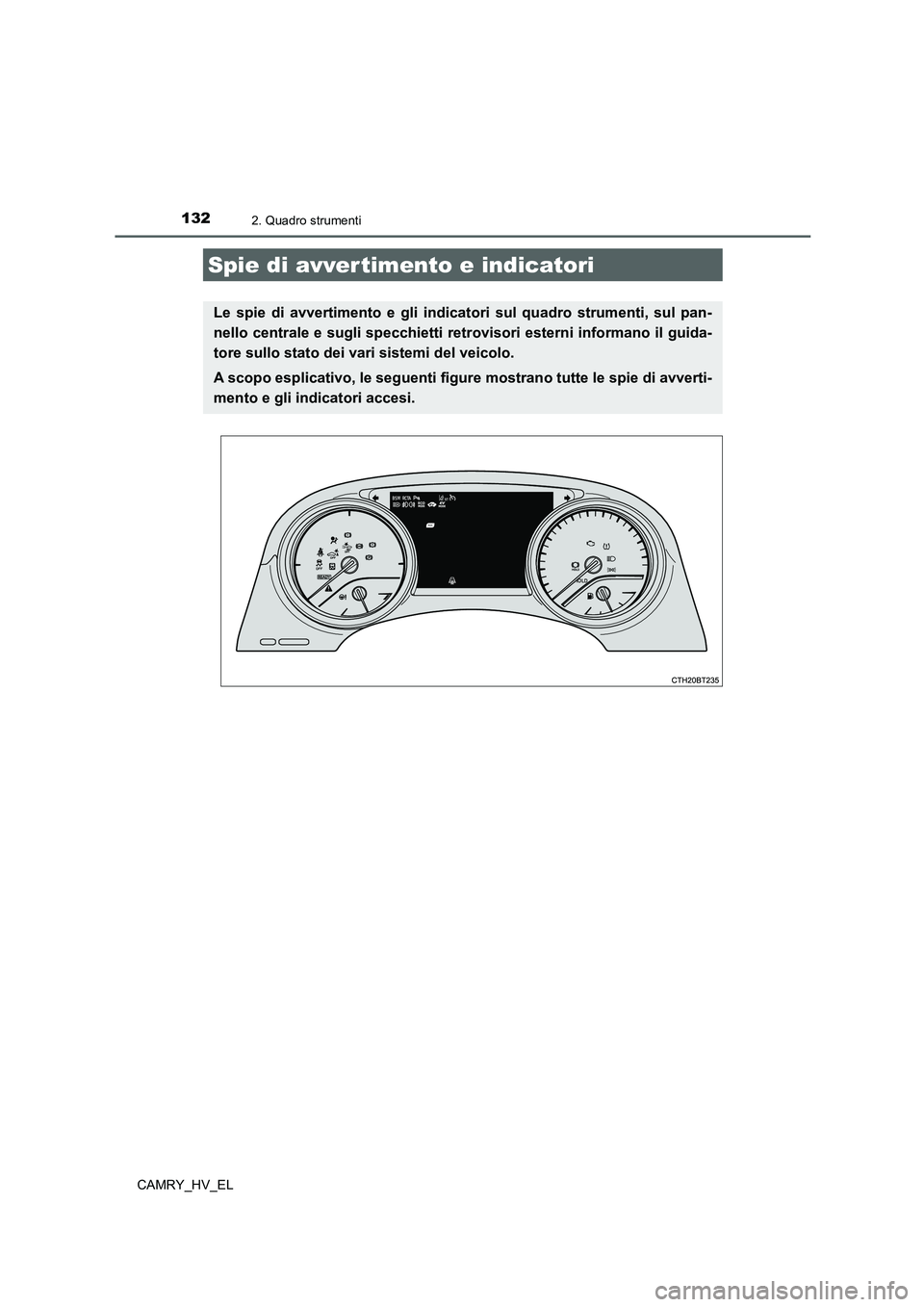

Spie di avver timento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti, sul pan-
nello centrale e sugli specchietti retrovisori esterni informano il guida-
tore sullo stato dei vari sistemi del veicolo.
A scopo esplicativo, le seguenti figure mostrano tutte le spie di avverti-
mento e gli indicatori accesi.

1332. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL
Le spie di avvertimento informano il guidatore sui malfunzionamenti in qua-
lunque sistema del veicolo.
Spie di avvertimento
*1
(Rosso)
Spia di avvertimento
impianto frenante
(P. 5 5 9 )
*1
(Lampeg-
giante o
illuminata)
Spia di avvertimento PCS
(P. 5 6 1 )
*1
(Giallo)
Spia di avvertimento
impianto frenante
(P. 5 5 9 )*1, 2
(se presente)
Indicatore ICS OFF
(P. 5 6 1 )
*1
Spia guasto (P. 559)
(Giallo)
Indicatore LDA (Allarme di
allontanamento dalla cor-
sia) (P. 561)
*1Spia di avvertimento SRS
(P. 5 6 0 )*1Indicatore pattinamento
(P. 5 6 2 )
*1Spia di avvertimento ABS
(P. 5 6 0 )Spia di avvertimento basso
livello carburante (P. 562)
Spia freno di staziona-
mento (P. 5 6 0 )
Spia di promemoria cintura
di sicurezza guidatore e
passeggero anteriore
(P. 5 6 2 )
*1, 2Indicatore del manteni-
mento freni attivo
(P. 5 6 0 )*1Spia di avvertimento princi-
pale (P. 562)
*1
(Rossa/gialla)
Spia di avvertimento
sistema servosterzo elet-
trico (P. 5 6 0 )*1Spia di avvertimento pres-
sione pneumatici (P. 563)

1342. Quadro strumenti
CAMRY_HV_EL

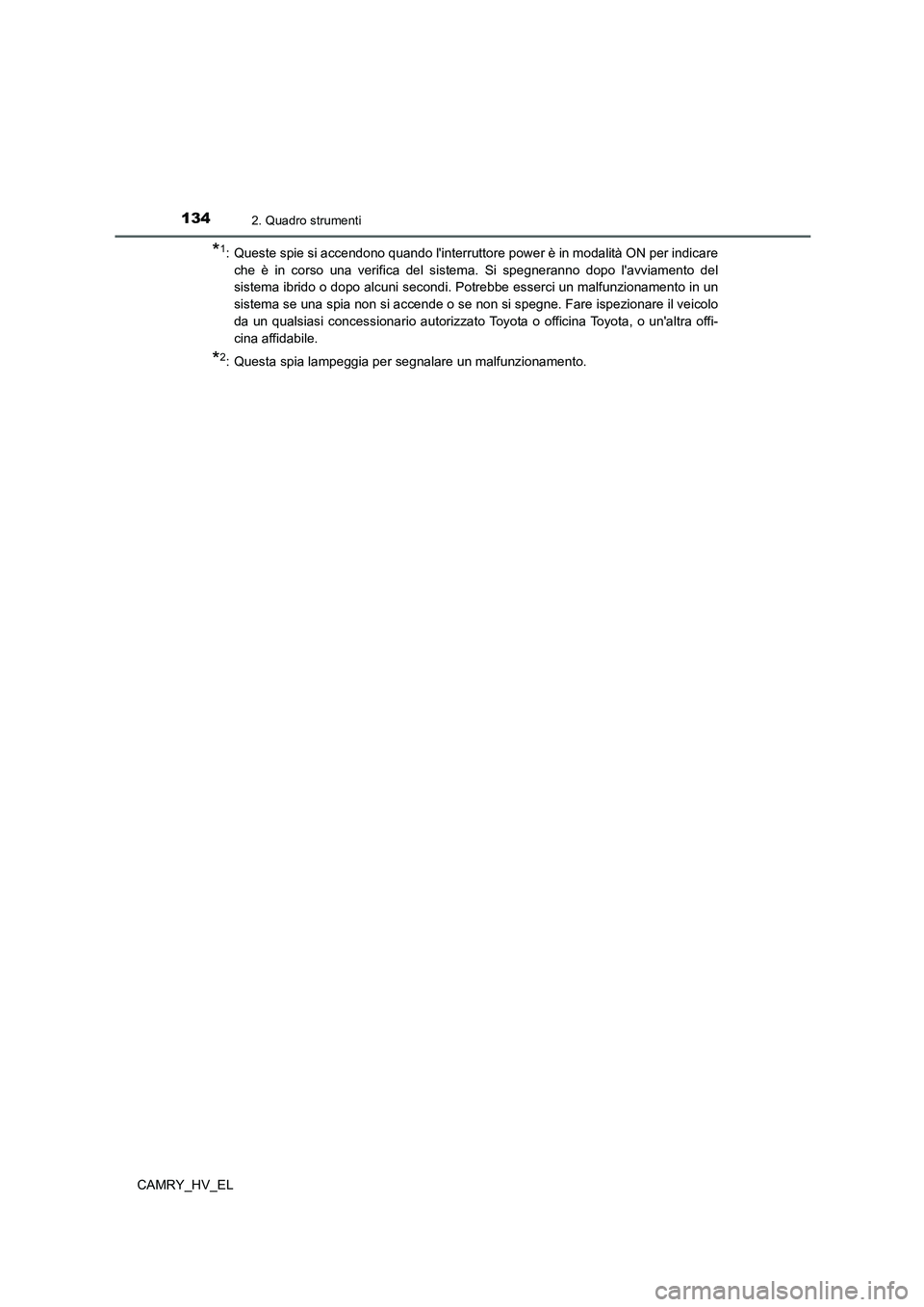

*1: Queste spie si accendono quando l'interruttore power è in modalità ON per indicare
che è in corso una verifica del sistema. Si spegneranno dopo l'avviamento del
sistema ibrido o dopo alcuni secondi. Potrebbe esserci un malfunzionamento in un
sistema se una spia non si accende o se non si spegne. Fare ispezionare il veicolo
da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
*2: Questa spia lampeggia per segnalare un malfunzionamento.

1352. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL

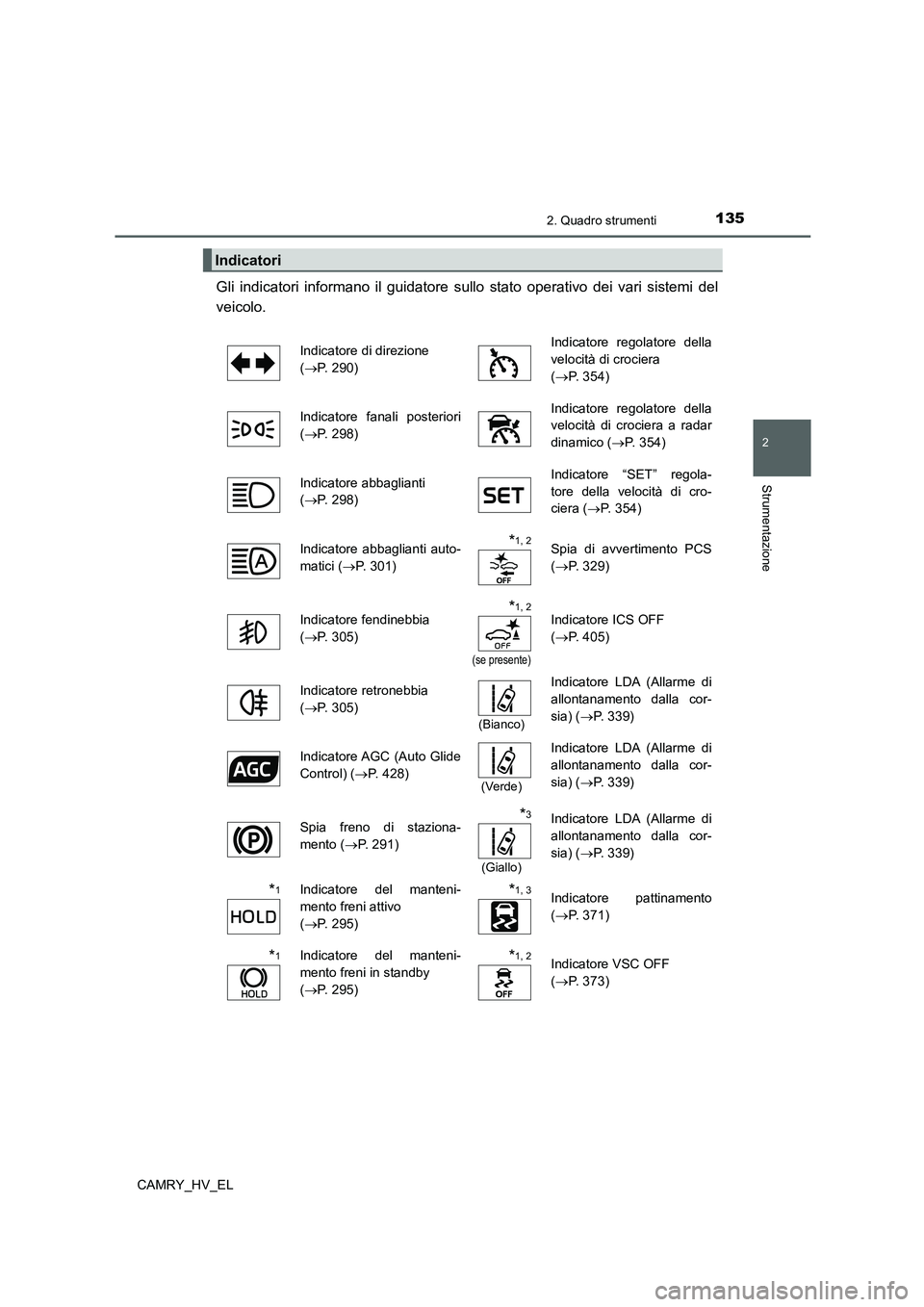

Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
(P. 2 9 0 )Indicatore regolatore della
velocità di crociera
(P. 3 5 4 )
Indicatore fanali posteriori
(P. 2 9 8 ) Indicatore regolatore della
velocità di crociera a radar
dinamico (P. 354)
Indicatore abbaglianti
(P. 2 9 8 )Indicatore “SET” regola-
tore della velocità di cro-
ciera (P. 354)
Indicatore abbaglianti auto-
matici (P. 301)
*1, 2Spia di avvertimento PCS
(P. 3 2 9 )
Indicatore fendinebbia
(P. 3 0 5 )
*1, 2
(se presente)
Indicatore ICS OFF
(P. 4 0 5 )
Indicatore retronebbia
(P. 3 0 5 )
(Bianco)
Indicatore LDA (Allarme di
allontanamento dalla cor-
sia) (P. 339)
Indicatore AGC (Auto Glide
Control) (P. 428)
(Verde)
Indicatore LDA (Allarme di
allontanamento dalla cor-
sia) (P. 339)
Spia freno di staziona-
mento (P. 2 9 1 )*3
(Giallo)
Indicatore LDA (Allarme di
allontanamento dalla cor-
sia) (P. 339)
*1Indicatore del manteni-
mento freni attivo
(P. 2 9 5 )*1, 3Indicatore pattinamento
(P. 3 7 1 )
*1Indicatore del manteni-
mento freni in standby
(P. 2 9 5 )*1, 2Indicatore VSC OFF
(P. 3 7 3 )

1362. Quadro strumenti
CAMRY_HV_EL

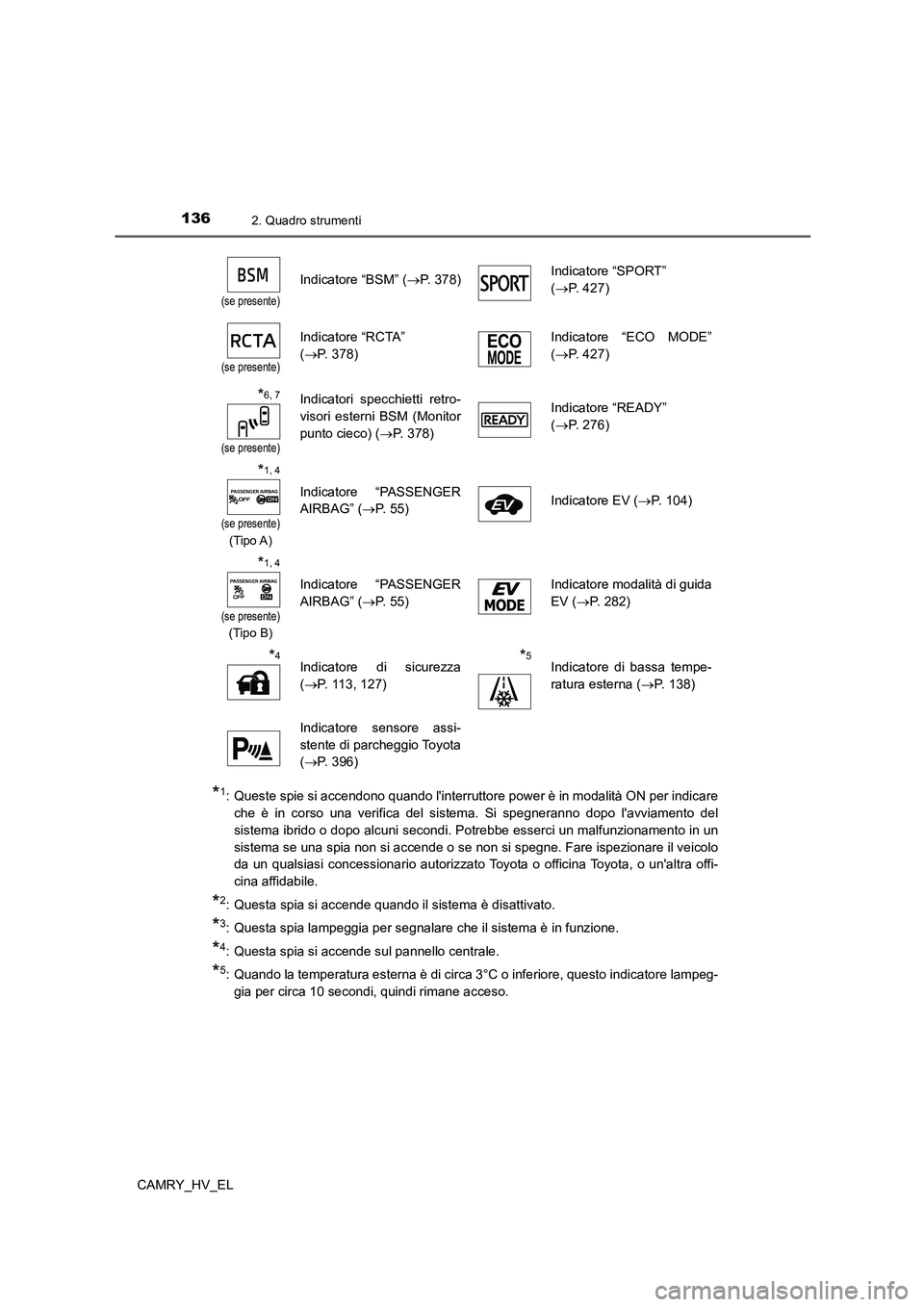

*1: Queste spie si accendono quando l'interruttore power è in modalità ON per indicare
che è in corso una verifica del sistema. Si spegneranno dopo l'avviamento del
sistema ibrido o dopo alcuni secondi. Potrebbe esserci un malfunzionamento in un
sistema se una spia non si accende o se non si spegne. Fare ispezionare il veicolo
da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
*2: Questa spia si accende quando il sistema è disattivato.
*3: Questa spia lampeggia per segnalare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale.
*5: Quando la temperatura esterna è di circa 3°C o inferiore, questo indicatore lampeg-
gia per circa 10 secondi, quindi rimane acceso.
(se presente)
Indicatore “BSM” (P. 3 7 8 )Indicatore “SPORT”
(P. 4 2 7 )
(se presente)
Indicatore “RCTA”
(P. 3 7 8 )Indicatore “ECO MODE”
(P. 4 2 7 )
*6, 7
(se presente)
Indicatori specchietti retro-
visori esterni BSM (Monitor
punto cieco) (P. 3 7 8 )Indicatore “READY”
(P. 2 7 6 )
*1, 4
(se presente)
(Tipo A)
Indicatore “PASSENGER
AIRBAG” (P. 5 5 )Indicatore EV (P. 104)
*1, 4
(se presente)
(Tipo B)
Indicatore “PASSENGER
AIRBAG” (P. 5 5 )Indicatore modalità di guida
EV (P. 282)
*4Indicatore di sicurezza
(P. 113, 127)*5Indicatore di bassa tempe-
ratura esterna (P. 138)
Indicatore sensore assi-
stente di parcheggio Toyota
(P. 3 9 6 )

1372. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL
*6: Questi indicatori si illuminano nelle seguenti situazioni per indicare che è in corso la
verifica iniziale del sistema:
• Quando la funzione BSM o la funzione RCTA è attivata e l'interruttore power
viene portato in modalità ON.
• Quando l'interruttore power è in modalità ON e la funzione BSM è attivata.
• Quando l'interruttore power è in modalità ON e la funzione RCTA è attivata. (A
questo punto, suona anche un cicalino).
Gli indicatori si spegneranno dopo alcuni minuti. Se gli indicatori non si illumi-
nano o si spengono, o se il cicalino non suona quando la funzione RCTA viene
attivata, potrebbe essersi verificato un malfunzionamento del sistema. Fare
ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina affidabile.
*7: Questa spia si accende sugli specchietti retrovisori esterni.
AV V I S O
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, ad esempio le spie di avvertimento ABS e
SRS, non si accende all'avviamento del sistema ibrido, potrebbe significare che que-
sti sistemi non sono disponibili e pertanto non sono in grado di offrire la necessaria
protezione in caso d'incidente, con conseguente possibilità di lesioni gravi o mortali.
In tal caso, fare ispezionare immediatamente il veicolo da un qualsiasi concessiona-
rio autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

1382. Quadro strumenti

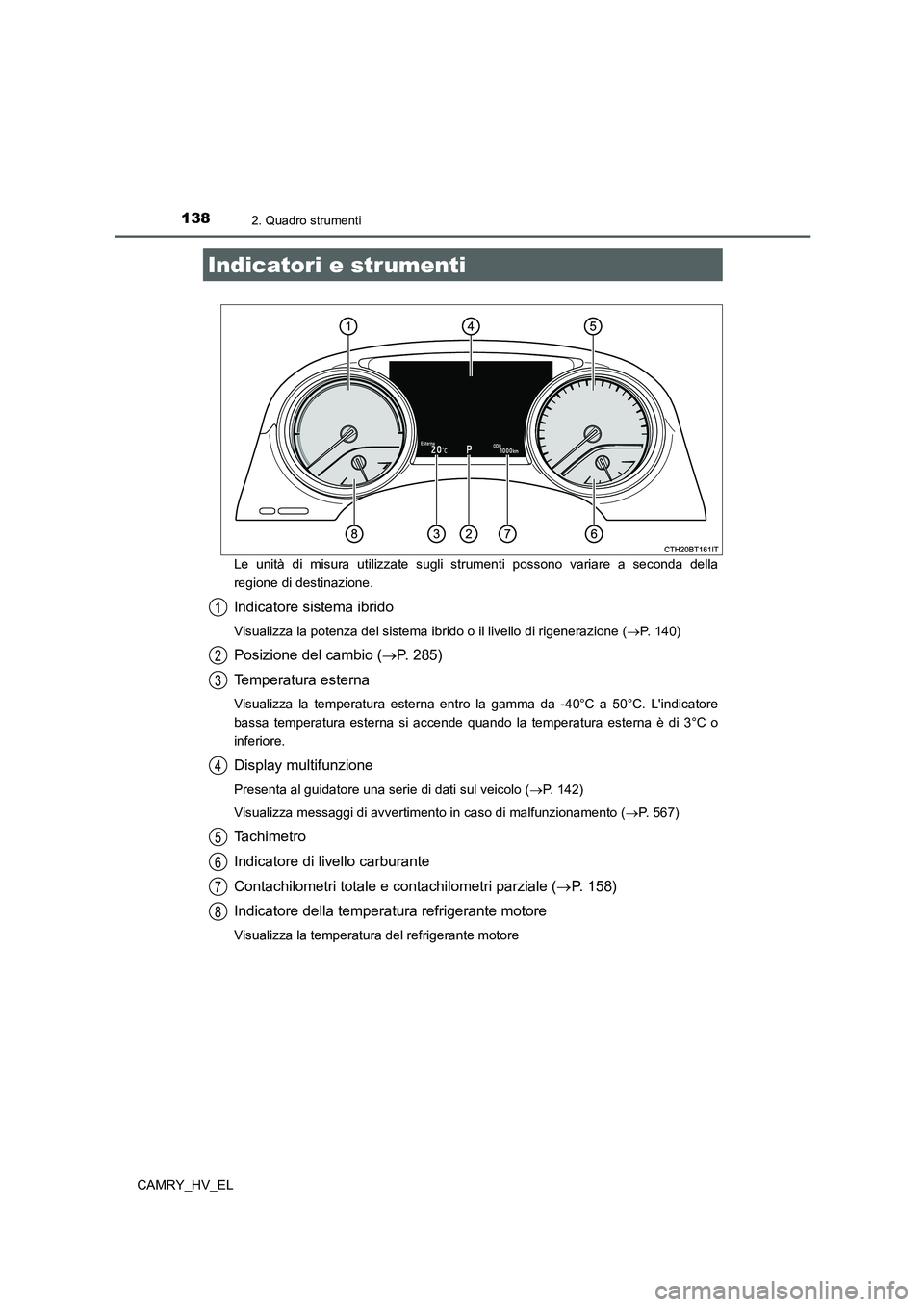

CAMRY_HV_ELLe unità di misura utilizzate sugli strumenti possono variare a seconda della
regione di destinazione.
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido o il livello di rigenerazione (P. 140)
Posizione del cambio (P. 285)
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40°C a 50°C. L'indicatore
bassa temperatura esterna si accende quando la temperatura esterna è di 3°C o
inferiore.
Display multifunzione
Presenta al guidatore una serie di dati sul veicolo (P. 142)
Visualizza messaggi di avvertimento in caso di malfunzionamento (P. 567)
Tachimetro
Indicatore di livello carburante
Contachilometri totale e contachilometri parziale (P. 158)
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatori e strumenti
1
2
3
4
5
6
7
8

1392. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL

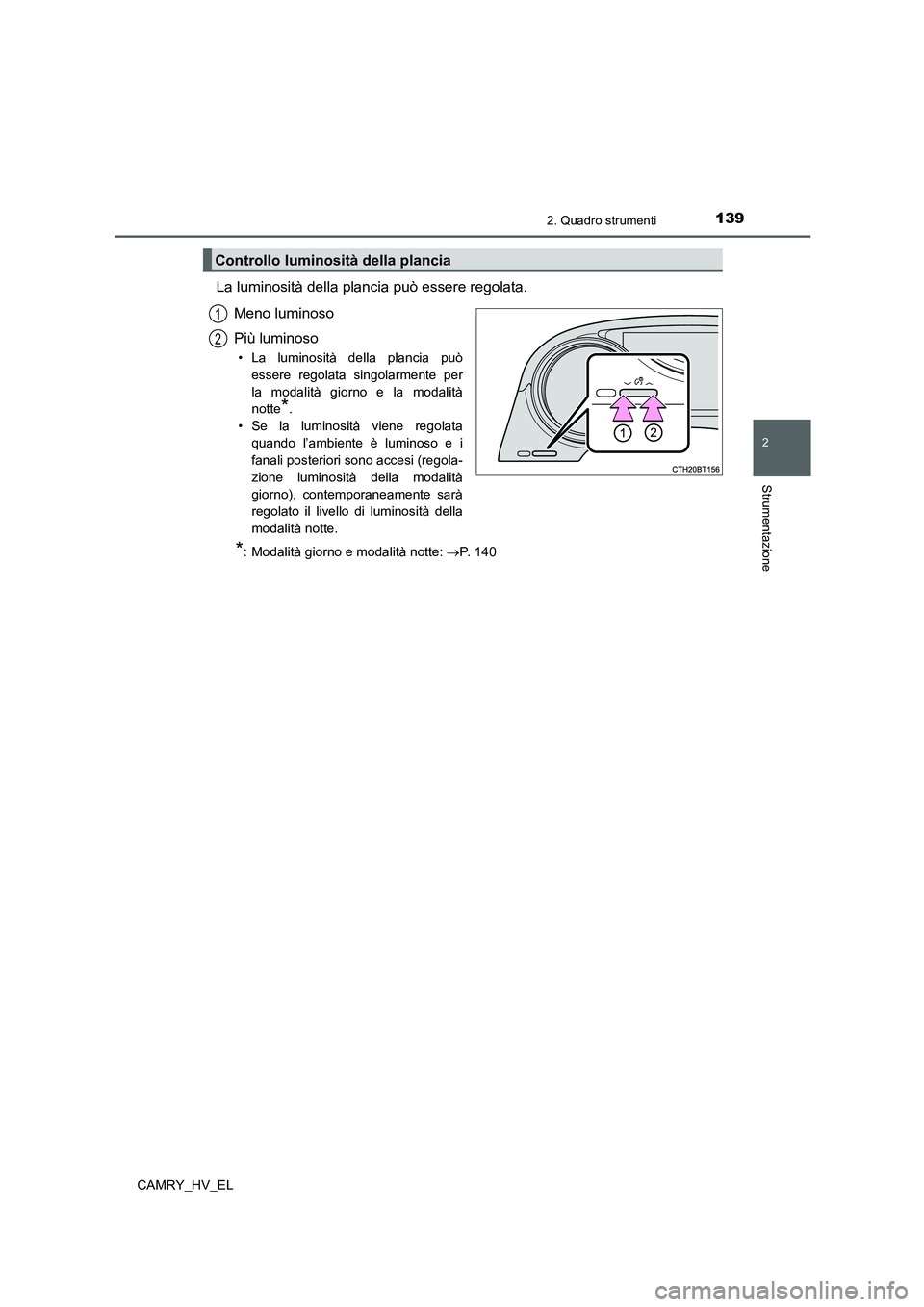

La luminosità della plancia può essere regolata.
Meno luminoso
Più luminoso
• La luminosità della plancia può
essere regolata singolarmente per
la modalità giorno e la modalità
notte
*.
• Se la luminosità viene regolata
quando l’ambiente è luminoso e i
fanali posteriori sono accesi (regola-
zione luminosità della modalità
giorno), contemporaneamente sarà
regolato il livello di luminosità della
modalità notte.
*: Modalità giorno e modalità notte: P. 140
Controllo luminosità della plancia
1
2

1402. Quadro strumenti
CAMRY_HV_EL

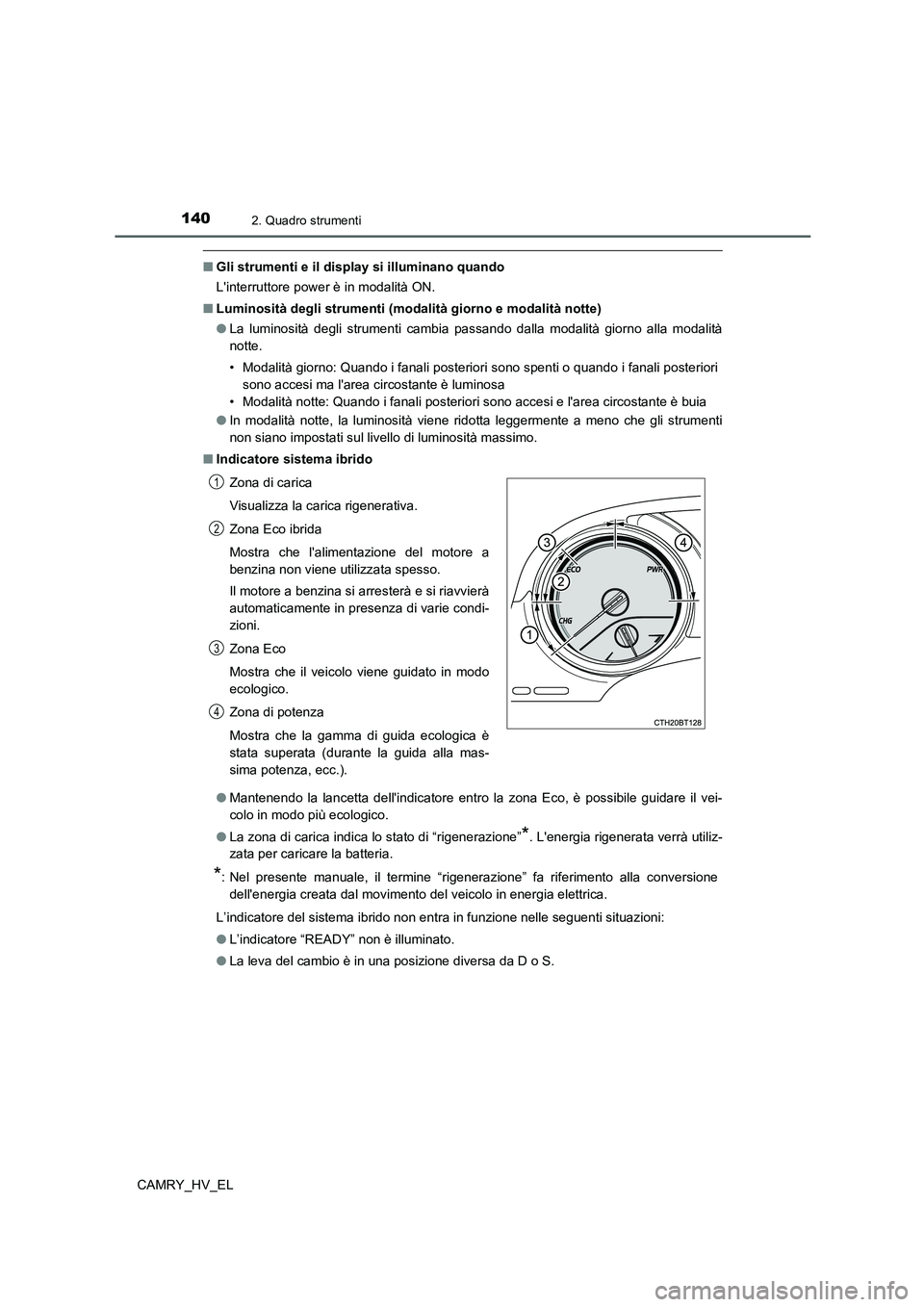

■Gli strumenti e il display si illuminano quando
L'interruttore power è in modalità ON.
■Luminosità degli strumenti (modalità giorno e modalità notte)
●La luminosità degli strumenti cambia passando dalla modalità giorno alla modalità
notte.
• Modalità giorno: Quando i fanali posteriori sono spenti o quando i fanali posteriori
sono accesi ma l'area circostante è luminosa
• Modalità notte: Quando i fanali posteriori sono accesi e l'area circostante è buia
●In modalità notte, la luminosità viene ridotta leggermente a meno che gli strumenti
non siano impostati sul livello di luminosità massimo.
■Indicatore sistema ibrido
●Mantenendo la lancetta dell'indicatore entro la zona Eco, è possibile guidare il vei-
colo in modo più ecologico.
●La zona di carica indica lo stato di “rigenerazione”
*. L'energia rigenerata verrà utiliz-
zata per caricare la batteria.
*: Nel presente manuale, il termine “rigenerazione” fa riferimento alla conversione
dell'energia creata dal movimento del veicolo in energia elettrica.
L’indicatore del sistema ibrido non entra in funzione nelle seguenti situazioni:
●L’indicatore “READY” non è illuminato.
●La leva del cambio è in una posizione diversa da D o S. Zona di carica
Visualizza la carica rigenerativa.
Zona Eco ibrida
Mostra che l'alimentazione del motore a
benzina non viene utilizzata spesso.
Il motore a benzina si arresterà e si riavvierà
automaticamente in presenza di varie condi-
zioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Zona di potenza
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla mas-
sima potenza, ecc.).
1
2
3
4
