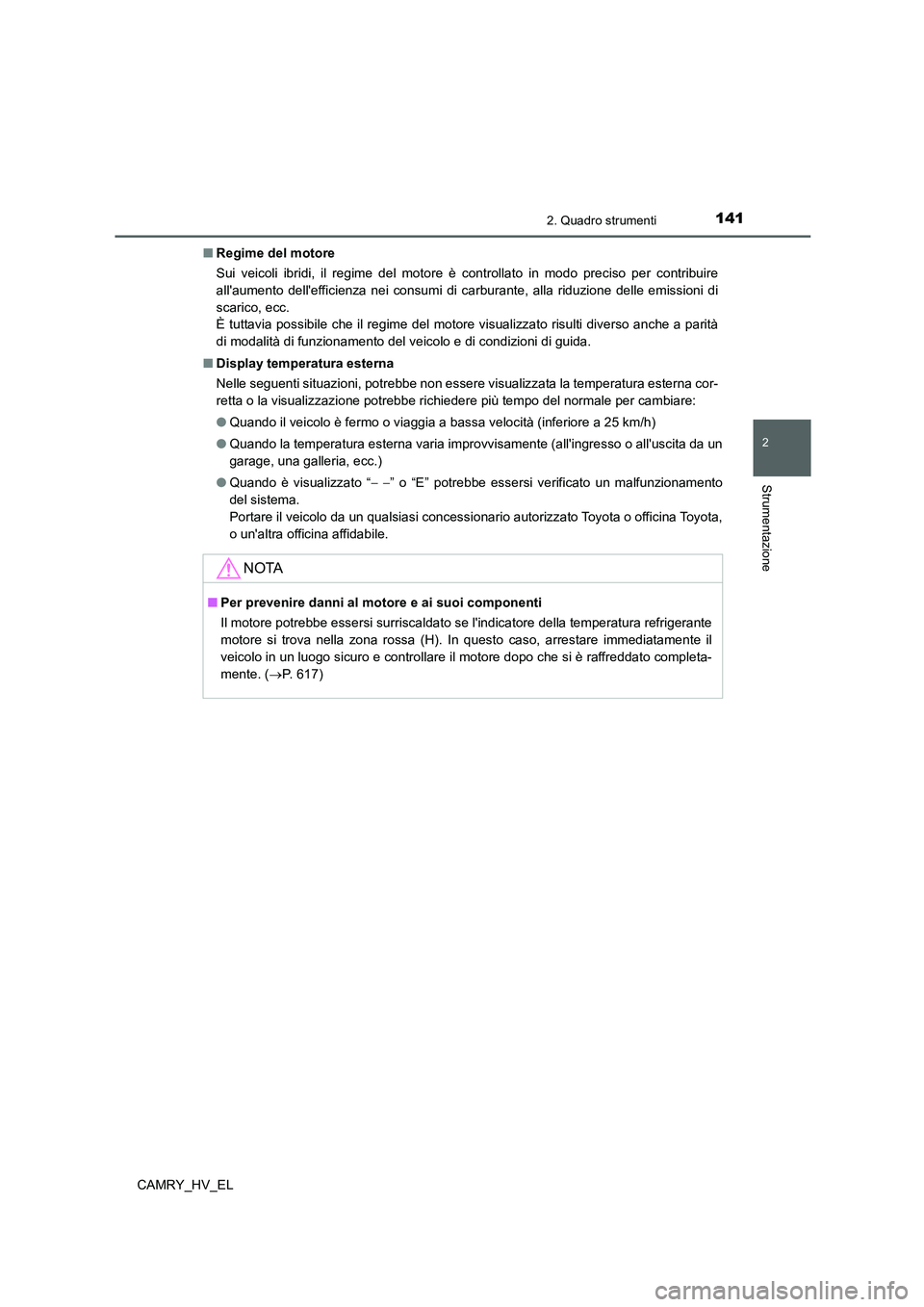

1412. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL■Regime del motore
Sui veicoli ibridi, il regime del motore è controllato in modo preciso per contribuire
all'aumento dell'efficienza nei consumi di carburante, alla riduzione delle emissioni di
scarico, ecc.
È tuttavia possibile che il regime del motore visualizzato risulti diverso anche a parità
di modalità di funzionamento del veicolo e di condizioni di guida.
■Display temperatura esterna
Nelle seguenti situazioni, potrebbe non essere visualizzata la temperatura esterna cor-
retta o la visualizzazione potrebbe richiedere più tempo del normale per cambiare:
●Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 25 km/h)
●Quando la temperatura esterna varia improvvisamente (all'ingresso o all'uscita da un
garage, una galleria, ecc.)
●Quando è visualizzato “ ” o “E” potrebbe essersi verificato un malfunzionamento
del sistema.
Portare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina Toyota,
o un'altra officina affidabile.
NOTA
■Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essersi surriscaldato se l'indicatore della temperatura refrigerante
motore si trova nella zona rossa (H). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato completa-
mente. (P. 6 1 7 )

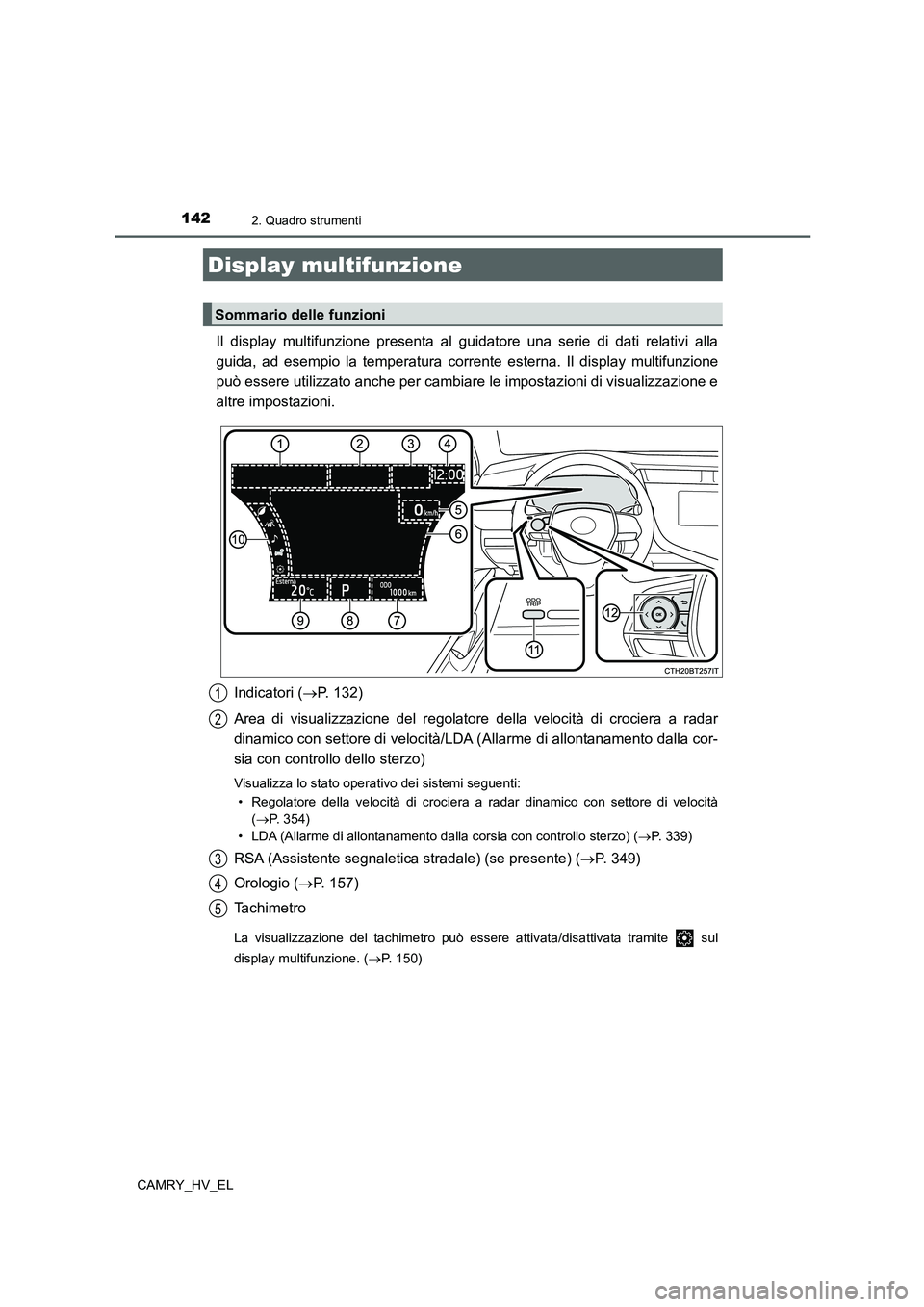

1422. Quadro strumenti
CAMRY_HV_EL
Il display multifunzione presenta al guidatore una serie di dati relativi alla
guida, ad esempio la temperatura corrente esterna. Il display multifunzione
può essere utilizzato anche per cambiare le impostazioni di visualizzazione e
altre impostazioni.
Indicatori (P. 132)
Area di visualizzazione del regolatore della velocità di crociera a radar
dinamico con settore di velocità/LDA (Allarme di allontanamento dalla cor-
sia con controllo dello sterzo)
Visualizza lo stato operativo dei sistemi seguenti:
• Regolatore della velocità di crociera a radar dinamico con settore di velocità
(P. 354)
• LDA (Allarme di allontanamento dalla corsia con controllo sterzo) (P. 3 3 9 )
RSA (Assistente segnaletica stradale) (se presente) (P. 349)
Orologio (P. 157)
Tachimetro
La visualizzazione del tachimetro può essere attivata/disattivata tramite sul
display multifunzione. (P. 150)
Display multifunzione
Sommario delle funzioni
1
2
3
4
5

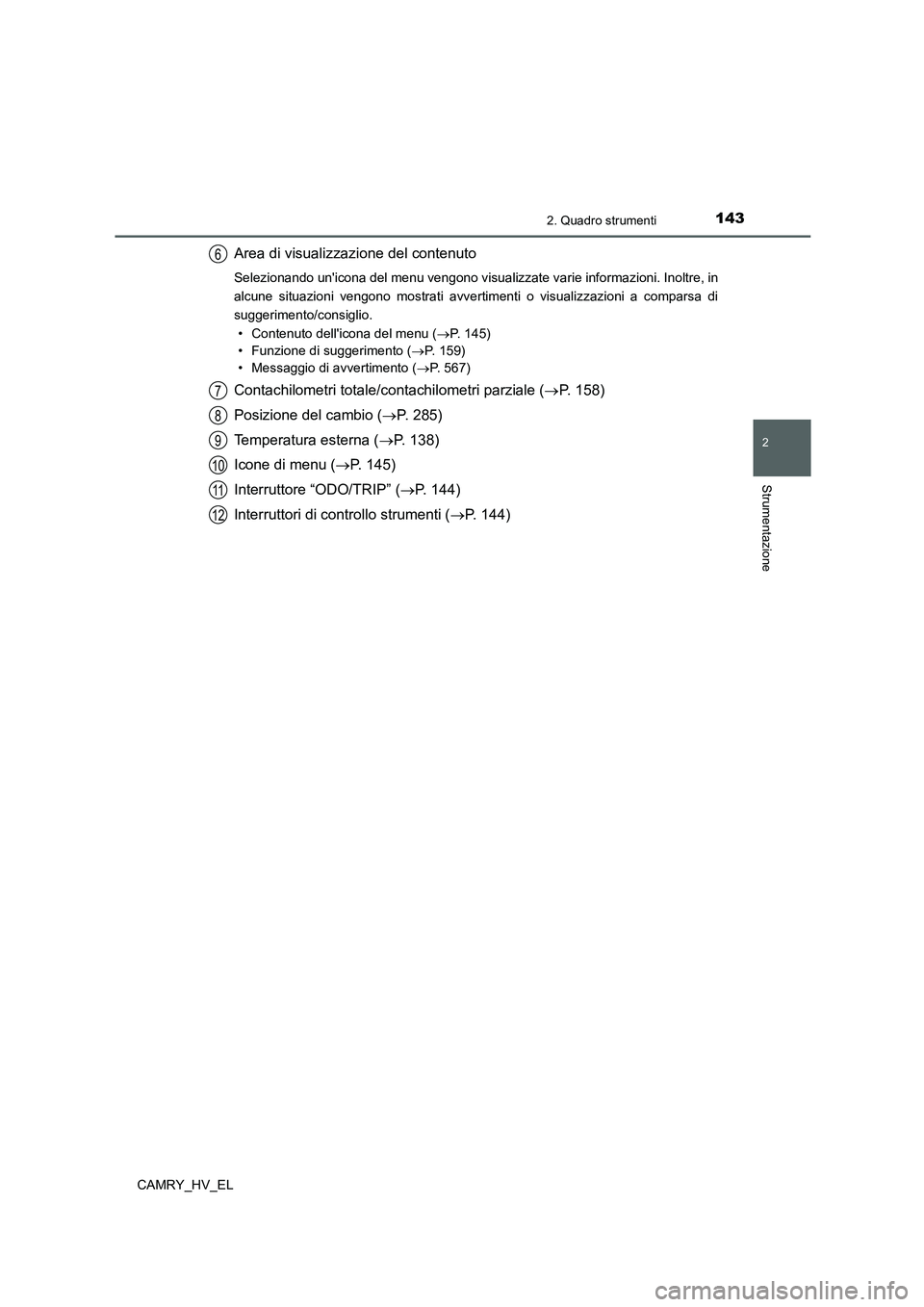

1432. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL
Area di visualizzazione del contenuto
Selezionando un'icona del menu vengono visualizzate varie informazioni. Inoltre, in
alcune situazioni vengono mostrati avvertimenti o visualizzazioni a comparsa di
suggerimento/consiglio.
• Contenuto dell'icona del menu (P. 145)
• Funzione di suggerimento (P. 159)
• Messaggio di avvertimento (P. 567)
Contachilometri totale/contachilometri parziale (P. 158)
Posizione del cambio (P. 285)
Temperatura esterna (P. 138)
Icone di menu (P. 145)
Interruttore “ODO/TRIP” (P. 144)
Interruttori di controllo strumenti (P. 144)
6
7
8
9
10
11
12

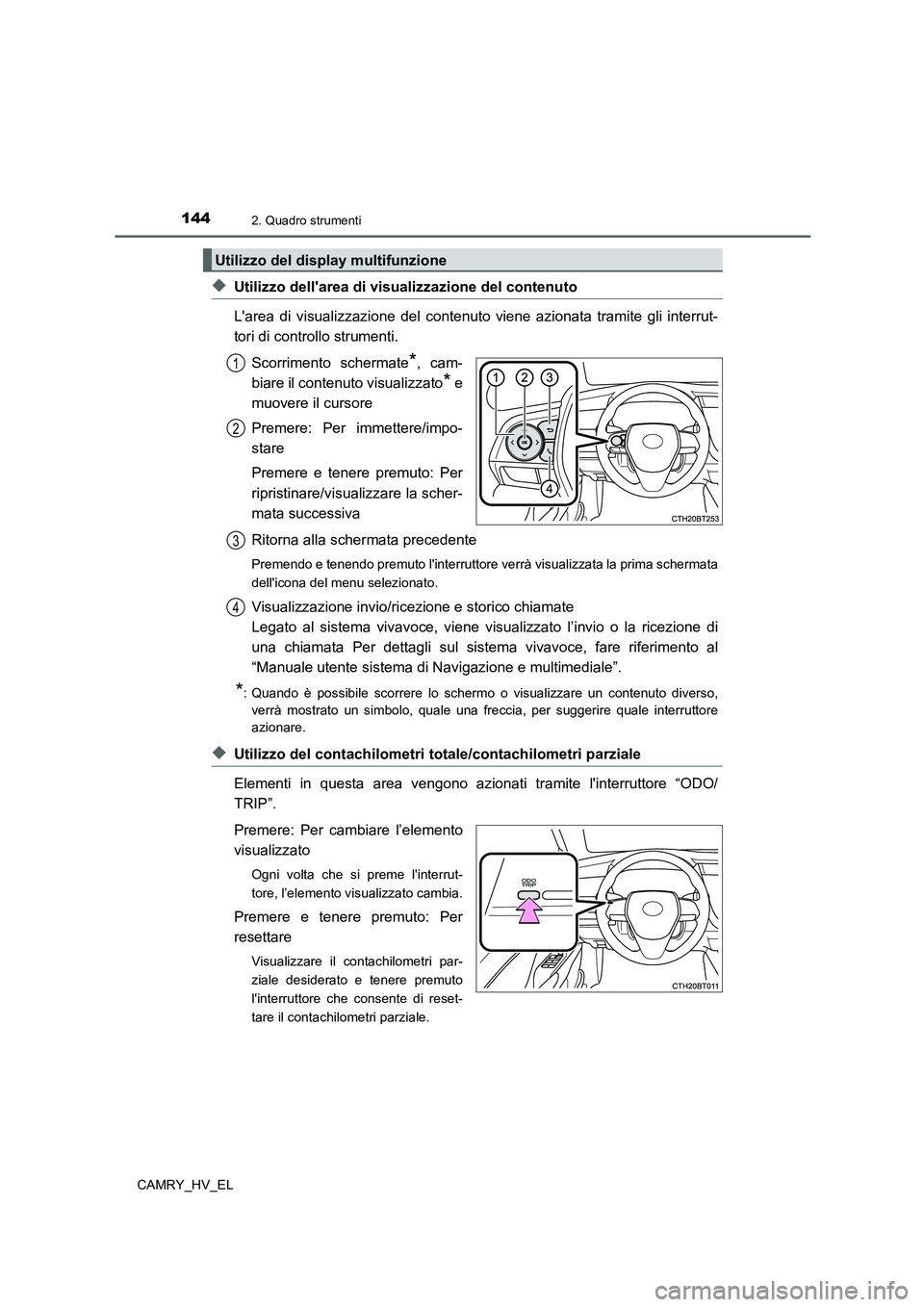

1442. Quadro strumenti
CAMRY_HV_EL
◆Utilizzo dell'area di visualizzazione del contenuto
L'area di visualizzazione del contenuto viene azionata tramite gli interrut-
tori di controllo strumenti.
Scorrimento schermate
*, cam-
biare il contenuto visualizzato
* e
muovere il cursore
Premere: Per immettere/impo-
stare
Premere e tenere premuto: Per
ripristinare/visualizzare la scher-
mata successiva
Ritorna alla schermata precedente
Premendo e tenendo premuto l'interruttore verrà visualizzata la prima schermata
dell'icona del menu selezionato.
Visualizzazione invio/ricezione e storico chiamate
Legato al sistema vivavoce, viene visualizzato l’invio o la ricezione di
una chiamata Per dettagli sul sistema vivavoce, fare riferimento al
“Manuale utente sistema di Navigazione e multimediale”.
*: Quando è possibile scorrere lo schermo o visualizzare un contenuto diverso,
verrà mostrato un simbolo, quale una freccia, per suggerire quale interruttore
azionare.
◆Utilizzo del contachilometri totale/contachilometri parziale
Elementi in questa area vengono azionati tramite l'interruttore “ODO/
TRIP”.
Premere: Per cambiare l’elemento
visualizzato
Ogni volta che si preme l'interrut-
tore, l’elemento visualizzato cambia.
Premere e tenere premuto: Per
resettare
Visualizzare il contachilometri par-
ziale desiderato e tenere premuto
l'interruttore che consente di reset-
tare il contachilometri parziale.
Utilizzo del display multifunzione
1
2
3
4

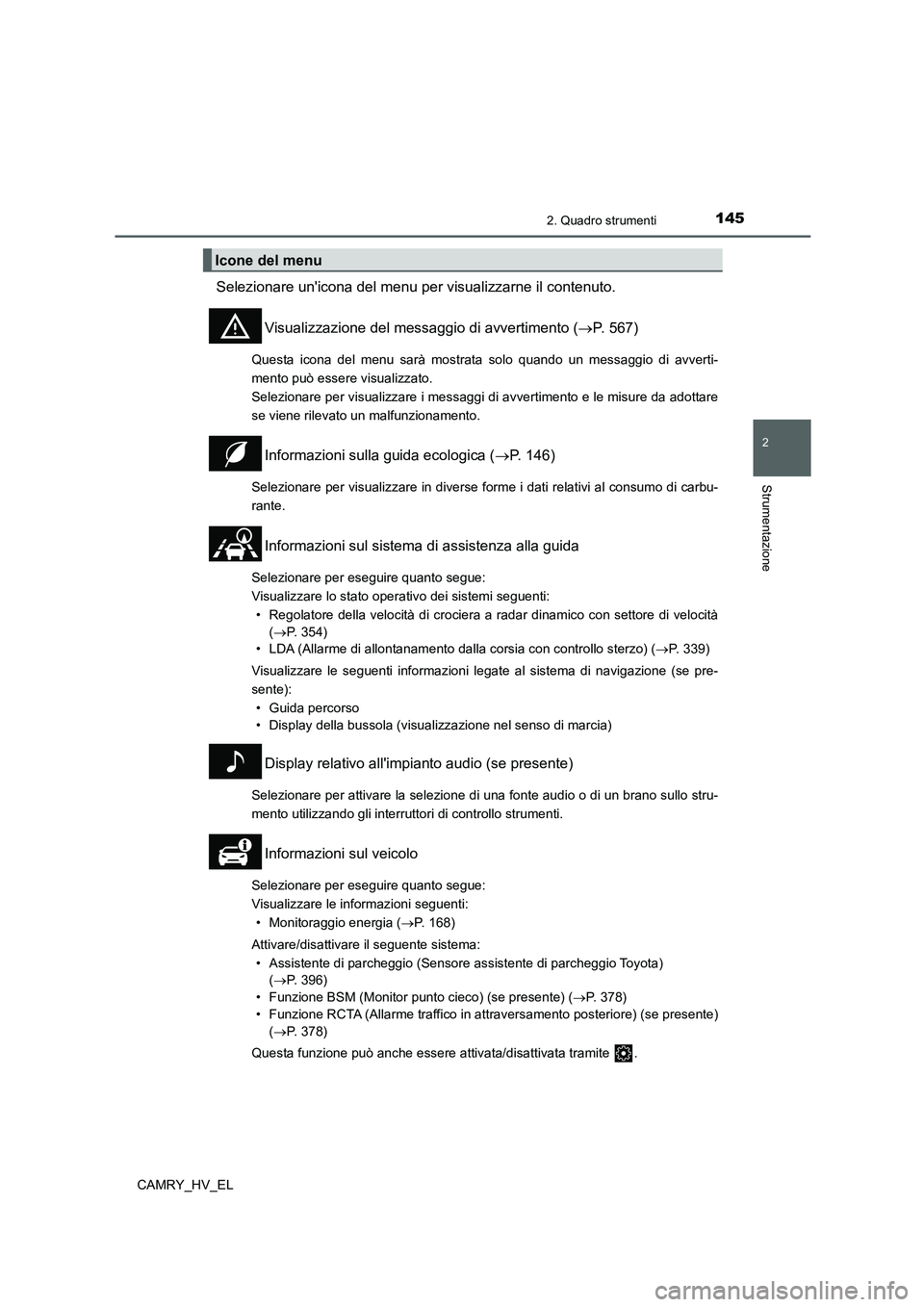

1452. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL
Selezionare un'icona del menu per visualizzarne il contenuto.
Visualizzazione del messaggio di avvertimento (P. 567)
Questa icona del menu sarà mostrata solo quando un messaggio di avverti-
mento può essere visualizzato.
Selezionare per visualizzare i messaggi di avvertimento e le misure da adottare
se viene rilevato un malfunzionamento.
Informazioni sulla guida ecologica (P. 146)
Selezionare per visualizzare in diverse forme i dati relativi al consumo di carbu-
rante.
Informazioni sul sistema di assistenza alla guida
Selezionare per eseguire quanto segue:
Visualizzare lo stato operativo dei sistemi seguenti:
• Regolatore della velocità di crociera a radar dinamico con settore di velocità
(P. 354)
• LDA (Allarme di allontanamento dalla corsia con controllo sterzo) (P. 3 3 9 )
Visualizzare le seguenti informazioni legate al sistema di navigazione (se pre-
sente):
• Guida percorso
• Display della bussola (visualizzazione nel senso di marcia)
Display relativo all'impianto audio (se presente)
Selezionare per attivare la selezione di una fonte audio o di un brano sullo stru-
mento utilizzando gli interruttori di controllo strumenti.
Informazioni sul veicolo
Selezionare per eseguire quanto segue:
Visualizzare le informazioni seguenti:
• Monitoraggio energia (P. 168)
Attivare/disattivare il seguente sistema:
• Assistente di parcheggio (Sensore assistente di parcheggio Toyota)
(P. 396)
• Funzione BSM (Monitor punto cieco) (se presente) (P. 378)
• Funzione RCTA (Allarme traffico in attraversamento posteriore) (se presente)
(P. 378)
Questa funzione può anche essere attivata/disattivata tramite .
Icone del menu

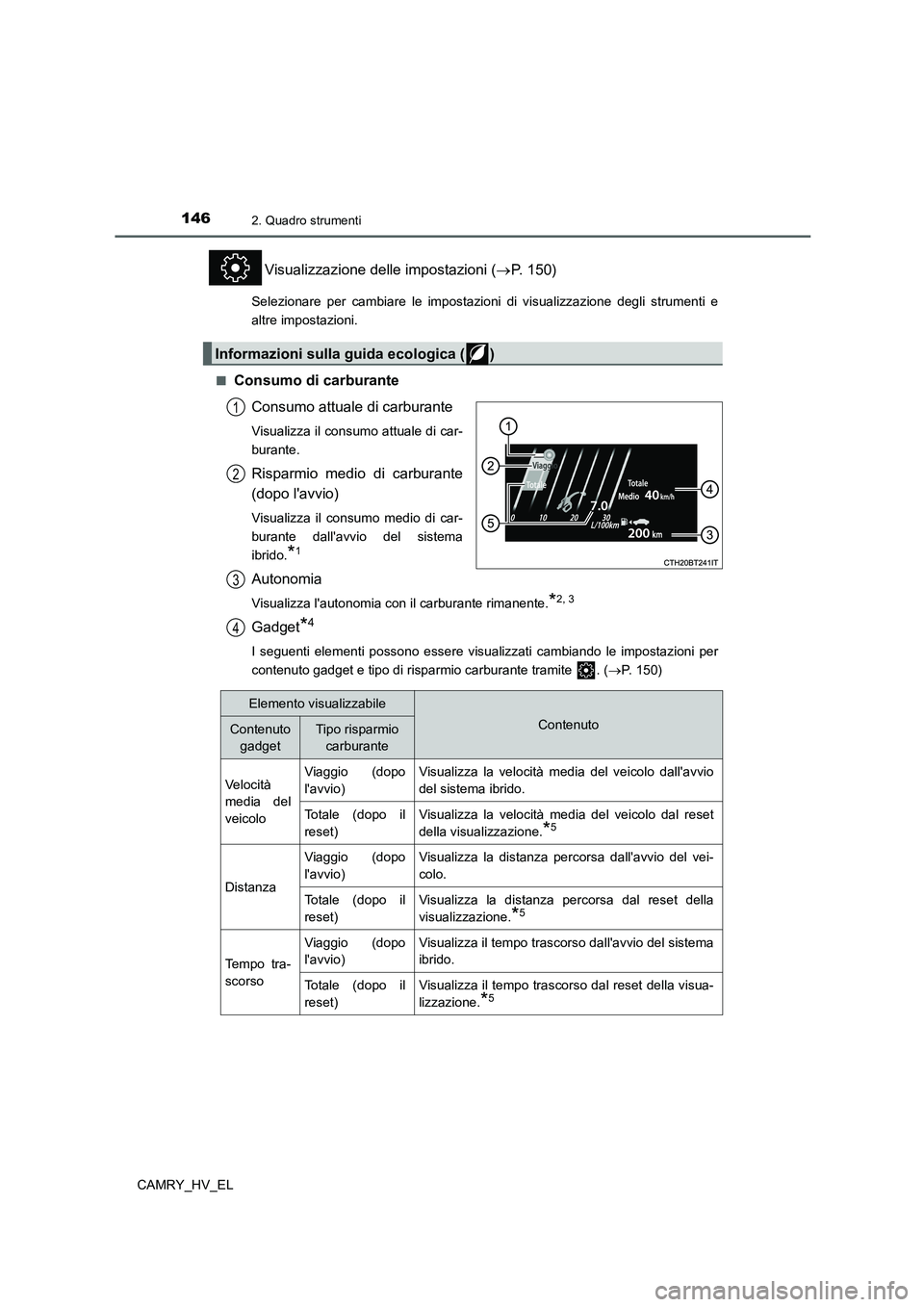

1462. Quadro strumenti
CAMRY_HV_EL
Visualizzazione delle impostazioni (P. 150)
Selezionare per cambiare le impostazioni di visualizzazione degli strumenti e
altre impostazioni.
■
Consumo di carburante
Consumo attuale di carburante
Visualizza il consumo attuale di car-
burante.
Risparmio medio di carburante
(dopo l'avvio)
Visualizza il consumo medio di car-
burante dall'avvio del sistema
ibrido.
*1
Autonomia
Visualizza l'autonomia con il carburante rimanente.*2, 3
Gadget*4
I seguenti elementi possono essere visualizzati cambiando le impostazioni per
contenuto gadget e tipo di risparmio carburante tramite . (P. 150)
Informazioni sulla guida ecologica ( )
1
2
3
4
Elemento visualizzabile
ContenutoContenuto
gadgetTipo risparmio
carburante
Ve l o c i t à
media del
veicoloViaggio (dopo
l'avvio)Visualizza la velocità media del veicolo dall'avvio
del sistema ibrido.
Totale (dopo il
reset)Visualizza la velocità media del veicolo dal reset
della visualizzazione.
*5
Distanza
Viaggio (dopo
l'avvio)Visualizza la distanza percorsa dall'avvio del vei-
colo.
Totale (dopo il
reset)Visualizza la distanza percorsa dal reset della
visualizzazione.
*5
Tempo tra-
scorso
Viaggio (dopo
l'avvio)Visualizza il tempo trascorso dall'avvio del sistema
ibrido.
Totale (dopo il
reset)Visualizza il tempo trascorso dal reset della visua-
lizzazione.
*5

1472. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL
Risparmio medio di carburante
L’elemento visualizzato (sotto elencato) può essere cambiato sulla schermata
del tipo di risparmio carburante tramite . (P. 150)
●Totale (dopo il reset)
Visualizza il consumo medio di carburante dal reset della
visualizzazione.
*1, 5
●Serbatoio (dopo il rifornimento)
Visualizza il consumo medio di carburante dal rifornimento del veicolo.*1, 2
*1: Utilizzare il consumo di carburante visualizzato solo come riferimento.
*2: Quando il veicolo viene rifornito soltanto con una piccola quantità di carburante,
il display potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare l'interruttore power in posizione off.
Se si effettua il rifornimento di carburante senza avere portato l'interruttore
power in posizione off, il display potrebbe non essere aggiornato.
*3: Questa distanza viene calcolata in base al proprio consumo medio di carbu-
rante. Pertanto, la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
*4: L’impostazione predefinita è nessuna visualizzazione.
*5: Questa visualizzazione può essere resettata premendo e tenendo premuto
durante la visualizzazione.
5

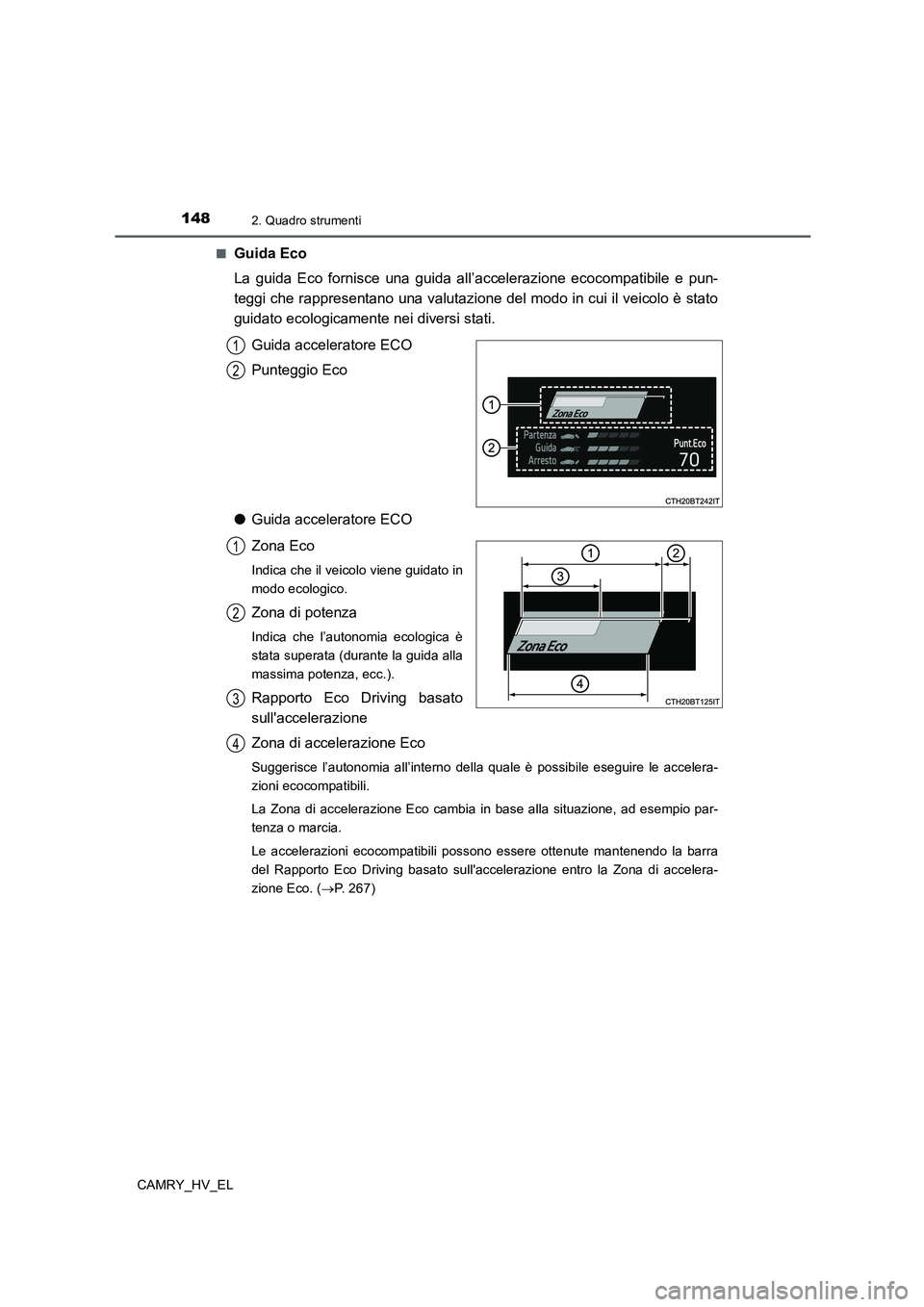

1482. Quadro strumenti
CAMRY_HV_EL■
Guida Eco
La guida Eco fornisce una guida all’accelerazione ecocompatibile e pun-
teggi che rappresentano una valutazione del modo in cui il veicolo è stato
guidato ecologicamente nei diversi stati.
Guida acceleratore ECO
Punteggio Eco
●Guida acceleratore ECO
Zona Eco
Indica che il veicolo viene guidato in
modo ecologico.
Zona di potenza
Indica che l’autonomia ecologica è
stata superata (durante la guida alla
massima potenza, ecc.).
Rapporto Eco Driving basato
sull'accelerazione
Zona di accelerazione Eco
Suggerisce l’autonomia all’interno della quale è possibile eseguire le accelera-
zioni ecocompatibili.
La Zona di accelerazione Eco cambia in base alla situazione, ad esempio par-
tenza o marcia.
Le accelerazioni ecocompatibili possono essere ottenute mantenendo la barra
del Rapporto Eco Driving basato sull'accelerazione entro la Zona di accelera-
zione Eco. (P. 2 6 7 )
1
2
1
2
3
4

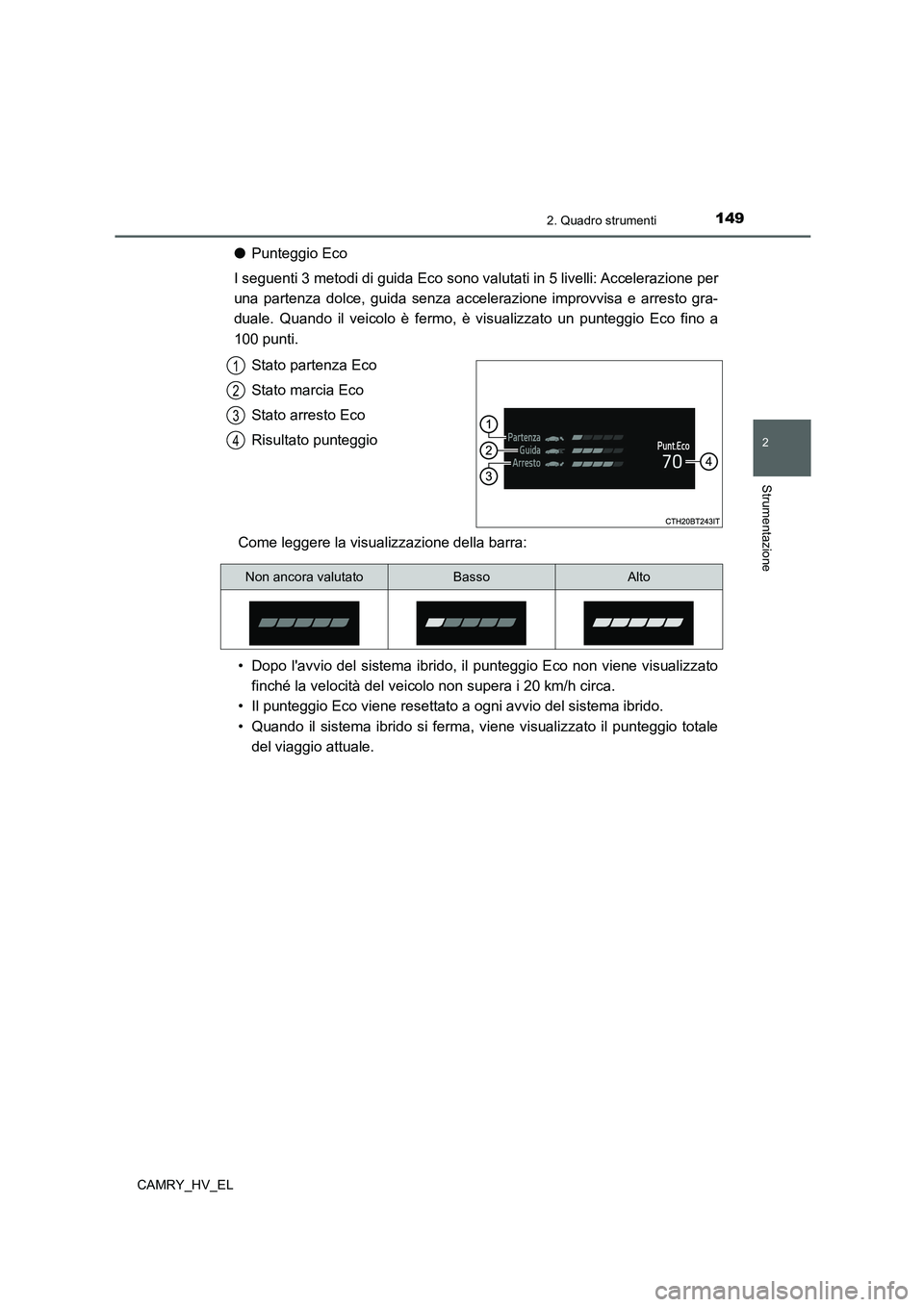

1492. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL
●Punteggio Eco
I seguenti 3 metodi di guida Eco sono valutati in 5 livelli: Accelerazione per
una partenza dolce, guida senza accelerazione improvvisa e arresto gra-
duale. Quando il veicolo è fermo, è visualizzato un punteggio Eco fino a
100 punti.
Stato partenza Eco
Stato marcia Eco
Stato arresto Eco
Risultato punteggio
Come leggere la visualizzazione della barra:
• Dopo l'avvio del sistema ibrido, il punteggio Eco non viene visualizzato
finché la velocità del veicolo non supera i 20 km/h circa.
• Il punteggio Eco viene resettato a ogni avvio del sistema ibrido.
• Quando il sistema ibrido si ferma, viene visualizzato il punteggio totale
del viaggio attuale.
1
2
3
4
Non ancora valutatoBassoAlto

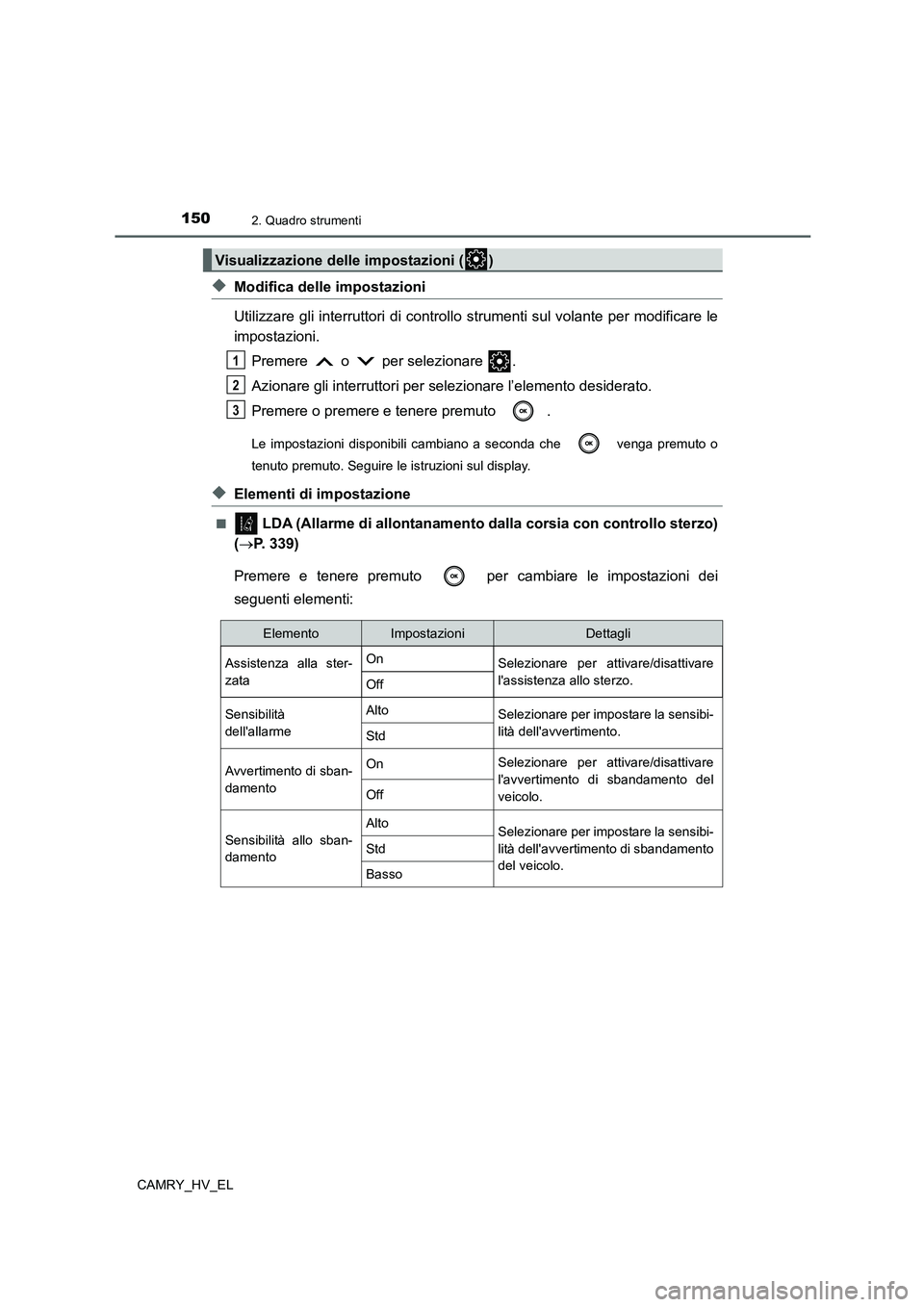

1502. Quadro strumenti
CAMRY_HV_EL
◆Modifica delle impostazioni
Utilizzare gli interruttori di controllo strumenti sul volante per modificare le
impostazioni.
Premere o per selezionare .
Azionare gli interruttori per selezionare l’elemento desiderato.
Premere o premere e tenere premuto .
Le impostazioni disponibili cambiano a seconda che venga premuto o
tenuto premuto. Seguire le istruzioni sul display.
◆Elementi di impostazione
■ LDA (Allarme di allontanamento dalla corsia con controllo sterzo)
(P. 339)
Premere e tenere premuto per cambiare le impostazioni dei
seguenti elementi:
Visualizzazione delle impostazioni ( )
1
2
3
ElementoImpostazioniDettagli
Assistenza alla ster-
zataOn
Selezionare per attivare/disattivare
l'assistenza allo sterzo.
Off
Sensibilità
dell'allarmeAltoSelezionare per impostare la sensibi-
lità dell'avvertimento.
Std
Avvertimento di sban-
damentoOnSelezionare per attivare/disattivare
l'avvertimento di sbandamento del
veicolo.
Off
Sensibilità allo sban-
damento
AltoSelezionare per impostare la sensibi-
lità dell'avvertimento di sbandamento
del veicolo.
Std
Basso
