3394-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL
Sensori d'angolo anteriori
Sensori anteriori centrali (se pre-
senti)
Sensori d'angolo posteriori
Sensori posteriori centrali (se pre-
senti)
Premere / sugli interruttori di controllo dello strumento, selezionare
.
Premere / sugli interruttori di controllo dello strumento, selezionare
.
Premere sull’interruttore di controllo dello strumento.
Quando la funzione sensore parcheggio assistito Toyota è disattivata, l'indicatore
sensore parcheggio assistito Toyota OFF (P. 117) si illumina.
Per riattivare il sistema, selezionare sul display multifunzione, selezionare
e attivarlo.
Se il sistema è disattivato, rimarrà tale anche se l'interruttore power viene portato in
modalità ON dopo essere stato portato in posizione off.

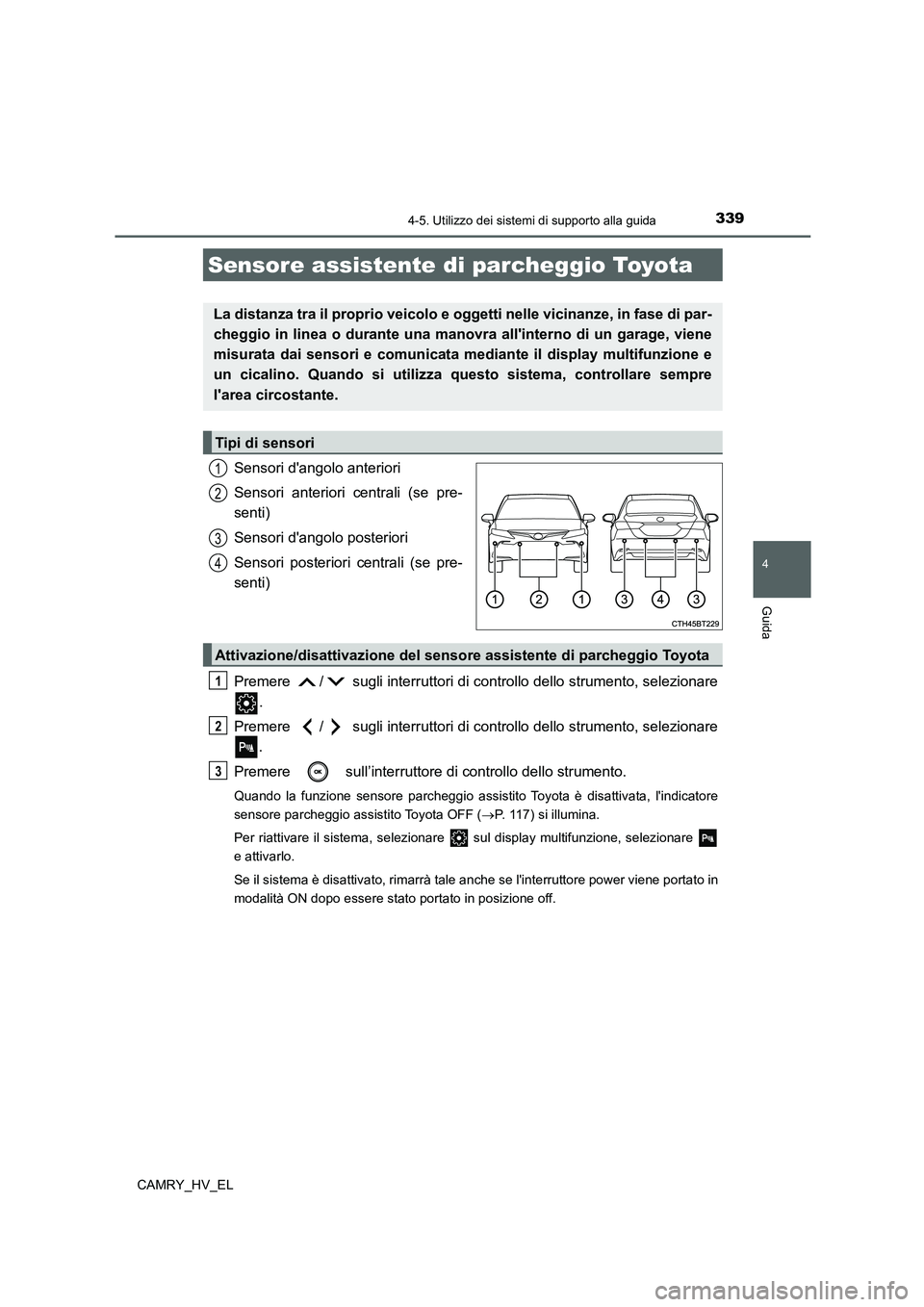

Sensore assistente di parcheggio Toyota
La distanza tra il proprio veicolo e oggetti nelle vicinanze, in fase di par-
cheggio in linea o durante una manovra all'interno di un garage, viene
misurata dai sensori e comunicata mediante il display multifunzione e
un cicalino. Quando si utilizza questo sistema, controllare sempre
l'area circostante.
Tipi di sensori
1
2
3
4
Attivazione/disattivazione del sensore assistente di parcheggio Toyota
1
2
3

3404-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL

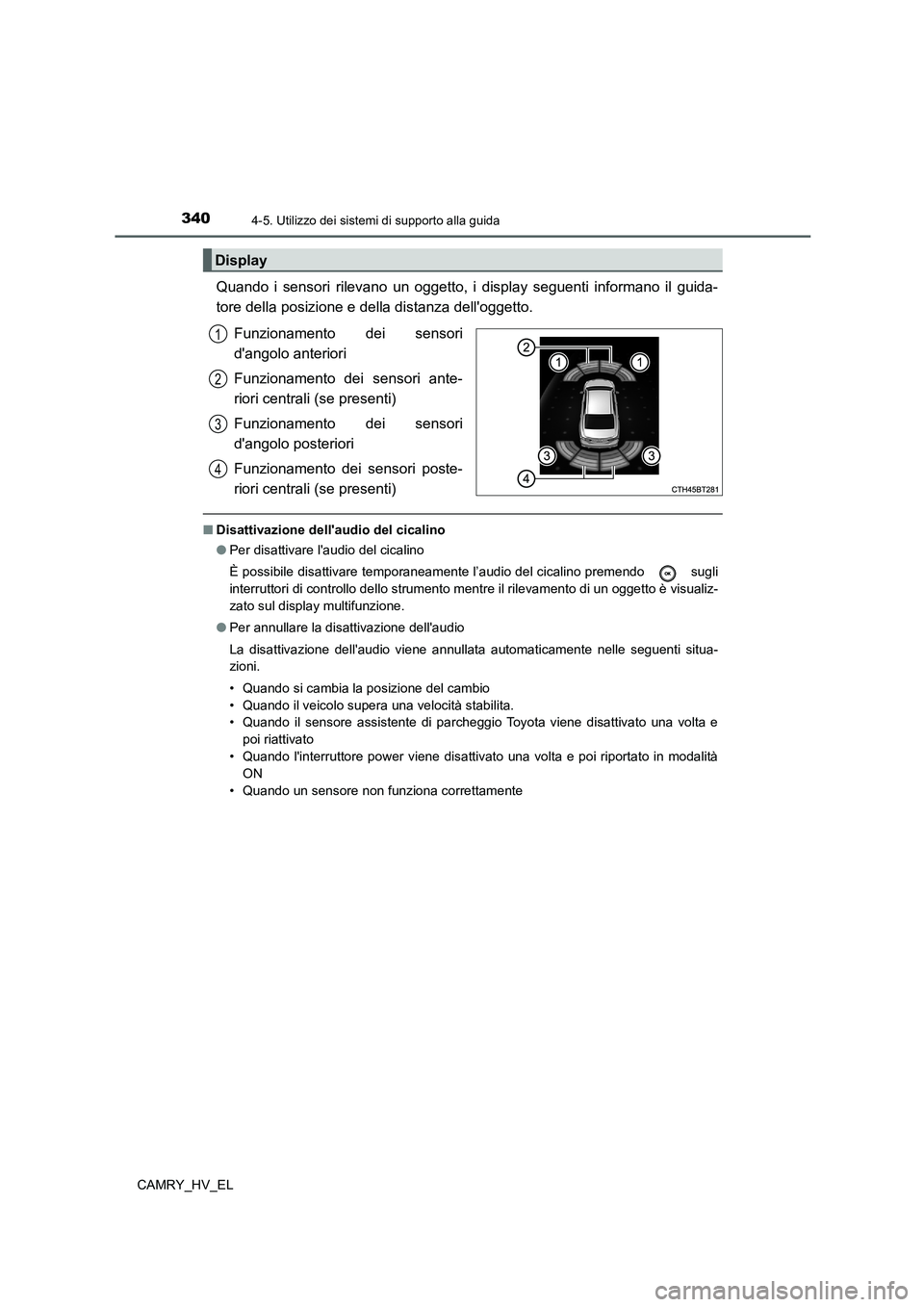

Quando i sensori rilevano un oggetto, i display seguenti informano il guida-
tore della posizione e della distanza dell'oggetto.
Funzionamento dei sensori
d'angolo anteriori
Funzionamento dei sensori ante-
riori centrali (se presenti)
Funzionamento dei sensori
d'angolo posteriori
Funzionamento dei sensori poste-
riori centrali (se presenti)
■Disattivazione dell'audio del cicalino
●Per disattivare l'audio del cicalino
È possibile disattivare temporaneamente l’audio del cicalino premendo sugli
interruttori di controllo dello strumento mentre il rilevamento di un oggetto è visualiz-
zato sul display multifunzione.
●Per annullare la disattivazione dell'audio
La disattivazione dell'audio viene annullata automaticamente nelle seguenti situa-
zioni.
• Quando si cambia la posizione del cambio
• Quando il veicolo supera una velocità stabilita.
• Quando il sensore assistente di parcheggio Toyota viene disattivato una volta e
poi riattivato
• Quando l'interruttore power viene disattivato una volta e poi riportato in modalità
ON
• Quando un sensore non funziona correttamente
Display
1
2
3
4

3414-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL■

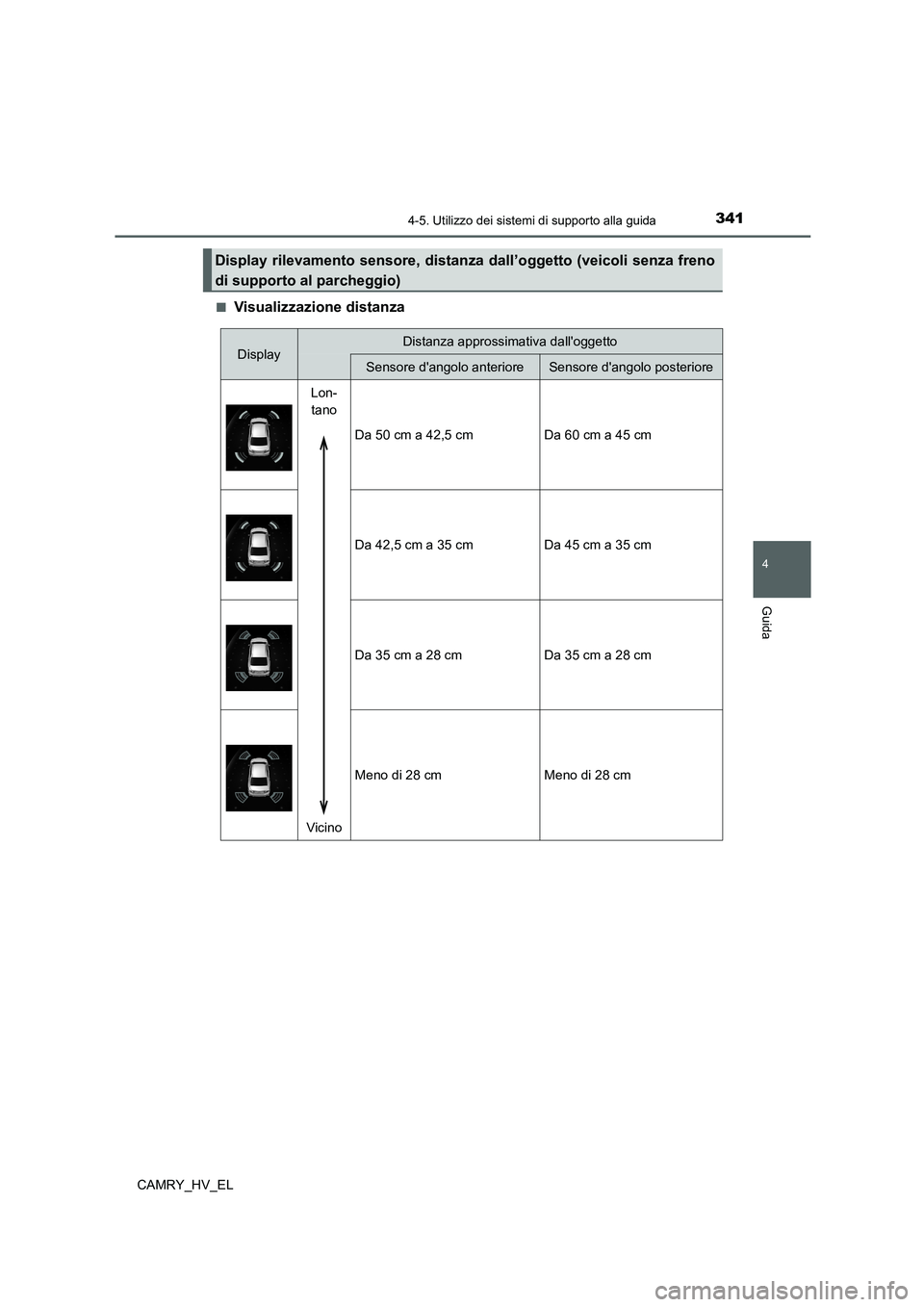

Visualizzazione distanza
Display rilevamento sensore, distanza dall’oggetto (veicoli senza freno
di supporto al parcheggio)
DisplayDistanza approssimativa dall'oggetto
Sensore d'angolo anterioreSensore d'angolo posteriore
Lon-
tano
VicinoDa 50 cm a 42,5 cm Da 60 cm a 45 cm
Da 42,5 cm a 35 cmDa 45 cm a 35 cm
Da 35 cm a 28 cmDa 35 cm a 28 cm
Meno di 28 cmMeno di 28 cm

3424-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL■

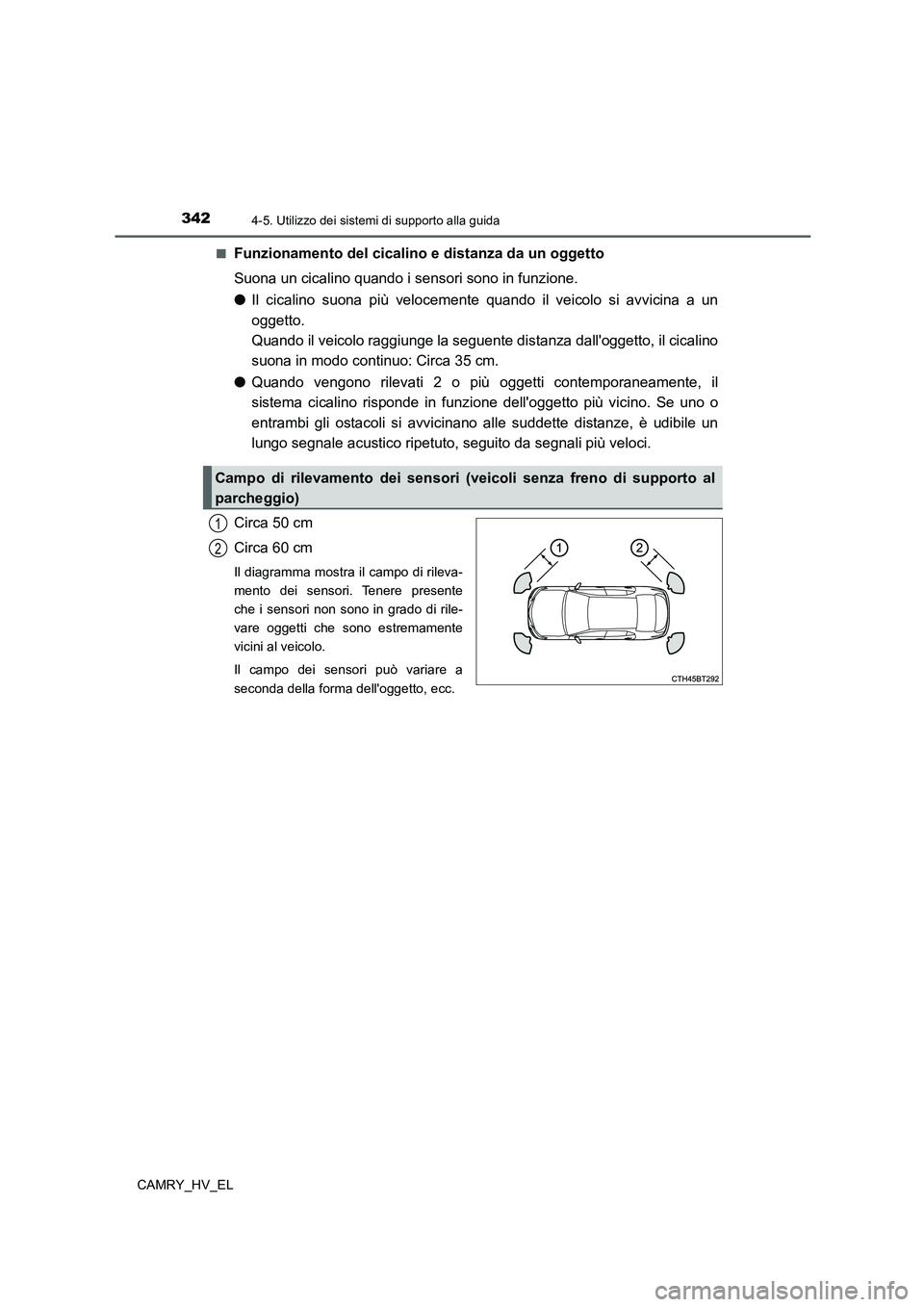

Funzionamento del cicalino e distanza da un oggetto
Suona un cicalino quando i sensori sono in funzione.
●Il cicalino suona più velocemente quando il veicolo si avvicina a un
oggetto.
Quando il veicolo raggiunge la seguente distanza dall'oggetto, il cicalino
suona in modo continuo: Circa 35 cm.
●Quando vengono rilevati 2 o più oggetti contemporaneamente, il
sistema cicalino risponde in funzione dell'oggetto più vicino. Se uno o
entrambi gli ostacoli si avvicinano alle suddette distanze, è udibile un
lungo segnale acustico ripetuto, seguito da segnali più veloci.
Circa 50 cm
Circa 60 cm
Il diagramma mostra il campo di rileva-
mento dei sensori. Tenere presente
che i sensori non sono in grado di rile-
vare oggetti che sono estremamente
vicini al veicolo.
Il campo dei sensori può variare a
seconda della forma dell'oggetto, ecc.
Campo di rilevamento dei sensori (veicoli senza freno di supporto al
parcheggio)
1
2

3434-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL■

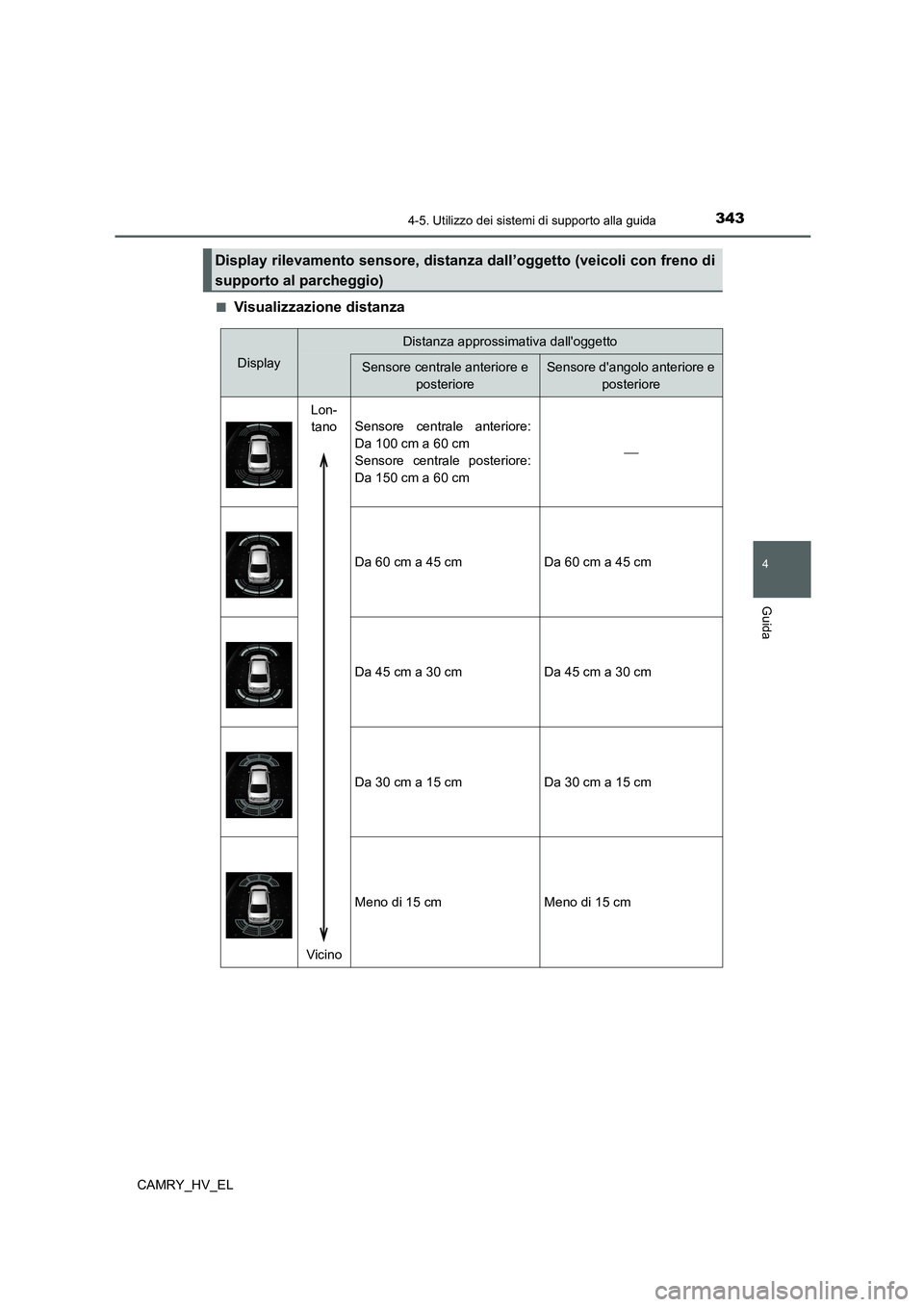

Visualizzazione distanza
Display rilevamento sensore, distanza dall’oggetto (veicoli con freno di
supporto al parcheggio)
Display
Distanza approssimativa dall'oggetto
Sensore centrale anteriore e
posterioreSensore d'angolo anteriore e
posteriore
Lon-
tano
VicinoSensore centrale anteriore:
Da 100 cm a 60 cm
Sensore centrale posteriore:
Da 150 cm a 60 cm

Da 60 cm a 45 cmDa 60 cm a 45 cm
Da 45 cm a 30 cmDa 45 cm a 30 cm
Da 30 cm a 15 cmDa 30 cm a 15 cm
Meno di 15 cmMeno di 15 cm

3444-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL■

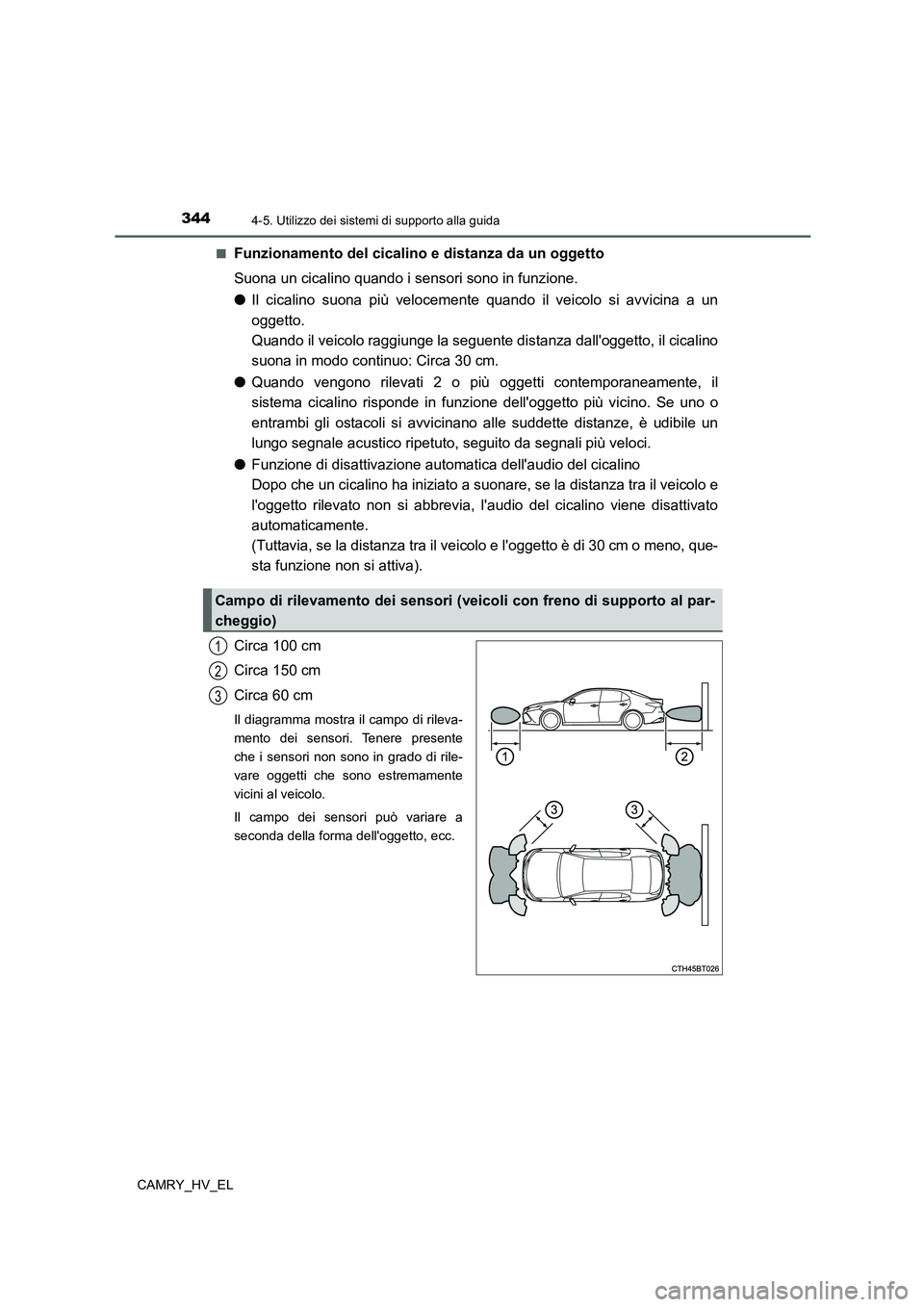

Funzionamento del cicalino e distanza da un oggetto
Suona un cicalino quando i sensori sono in funzione.
●Il cicalino suona più velocemente quando il veicolo si avvicina a un
oggetto.
Quando il veicolo raggiunge la seguente distanza dall'oggetto, il cicalino
suona in modo continuo: Circa 30 cm.
●Quando vengono rilevati 2 o più oggetti contemporaneamente, il
sistema cicalino risponde in funzione dell'oggetto più vicino. Se uno o
entrambi gli ostacoli si avvicinano alle suddette distanze, è udibile un
lungo segnale acustico ripetuto, seguito da segnali più veloci.
●Funzione di disattivazione automatica dell'audio del cicalino
Dopo che un cicalino ha iniziato a suonare, se la distanza tra il veicolo e
l'oggetto rilevato non si abbrevia, l'audio del cicalino viene disattivato
automaticamente.
(Tuttavia, se la distanza tra il veicolo e l'oggetto è di 30 cm o meno, que-
sta funzione non si attiva).
Circa 100 cm
Circa 150 cm
Circa 60 cm
Il diagramma mostra il campo di rileva-
mento dei sensori. Tenere presente
che i sensori non sono in grado di rile-
vare oggetti che sono estremamente
vicini al veicolo.
Il campo dei sensori può variare a
seconda della forma dell'oggetto, ecc.
Campo di rilevamento dei sensori (veicoli con freno di supporto al par-
cheggio)
1
2
3

3454-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL

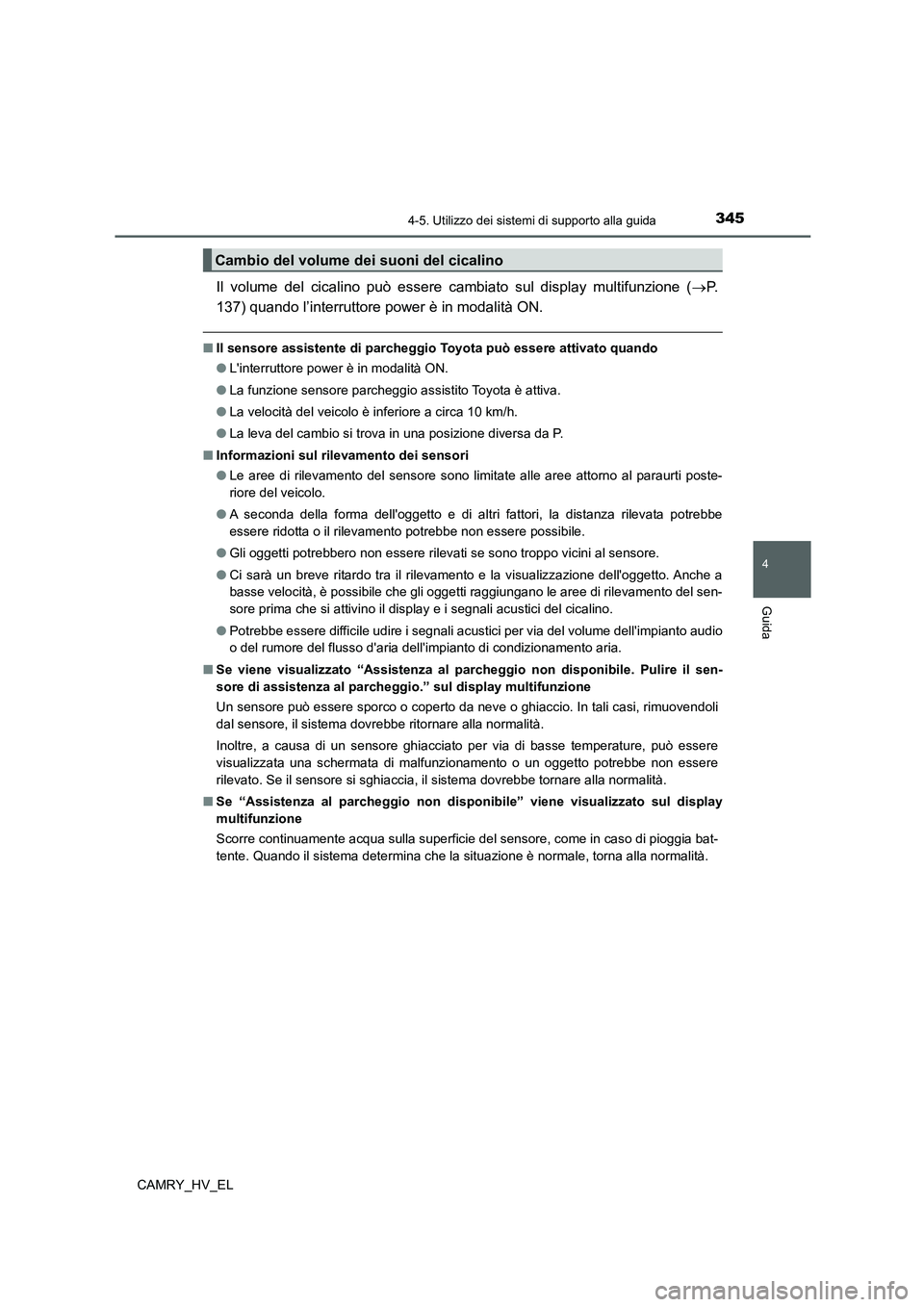

Il volume del cicalino può essere cambiato sul display multifunzione (P.
137) quando l’interruttore power è in modalità ON.
■Il sensore assistente di parcheggio Toyota può essere attivato quando
●L'interruttore power è in modalità ON.
●La funzione sensore parcheggio assistito Toyota è attiva.
●La velocità del veicolo è inferiore a circa 10 km/h.
●La leva del cambio si trova in una posizione diversa da P.
■Informazioni sul rilevamento dei sensori
●Le aree di rilevamento del sensore sono limitate alle aree attorno al paraurti poste-
riore del veicolo.
●A seconda della forma dell'oggetto e di altri fattori, la distanza rilevata potrebbe
essere ridotta o il rilevamento potrebbe non essere possibile.
●Gli oggetti potrebbero non essere rilevati se sono troppo vicini al sensore.
●Ci sarà un breve ritardo tra il rilevamento e la visualizzazione dell'oggetto. Anche a
basse velocità, è possibile che gli oggetti raggiungano le aree di rilevamento del sen-
sore prima che si attivino il display e i segnali acustici del cicalino.
●Potrebbe essere difficile udire i segnali acustici per via del volume dell'impianto audio
o del rumore del flusso d'aria dell'impianto di condizionamento aria.
■Se viene visualizzato “Assistenza al parcheggio non disponibile. Pulire il sen-
sore di assistenza al parcheggio.” sul display multifunzione
Un sensore può essere sporco o coperto da neve o ghiaccio. In tali casi, rimuovendoli
dal sensore, il sistema dovrebbe ritornare alla normalità.
Inoltre, a causa di un sensore ghiacciato per via di basse temperature, può essere
visualizzata una schermata di malfunzionamento o un oggetto potrebbe non essere
rilevato. Se il sensore si sghiaccia, il sistema dovrebbe tornare alla normalità.
■Se “Assistenza al parcheggio non disponibile” viene visualizzato sul display
multifunzione
Scorre continuamente acqua sulla superficie del sensore, come in caso di pioggia bat-
tente. Quando il sistema determina che la situazione è normale, torna alla normalità.
Cambio del volume dei suoni del cicalino

3464-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL

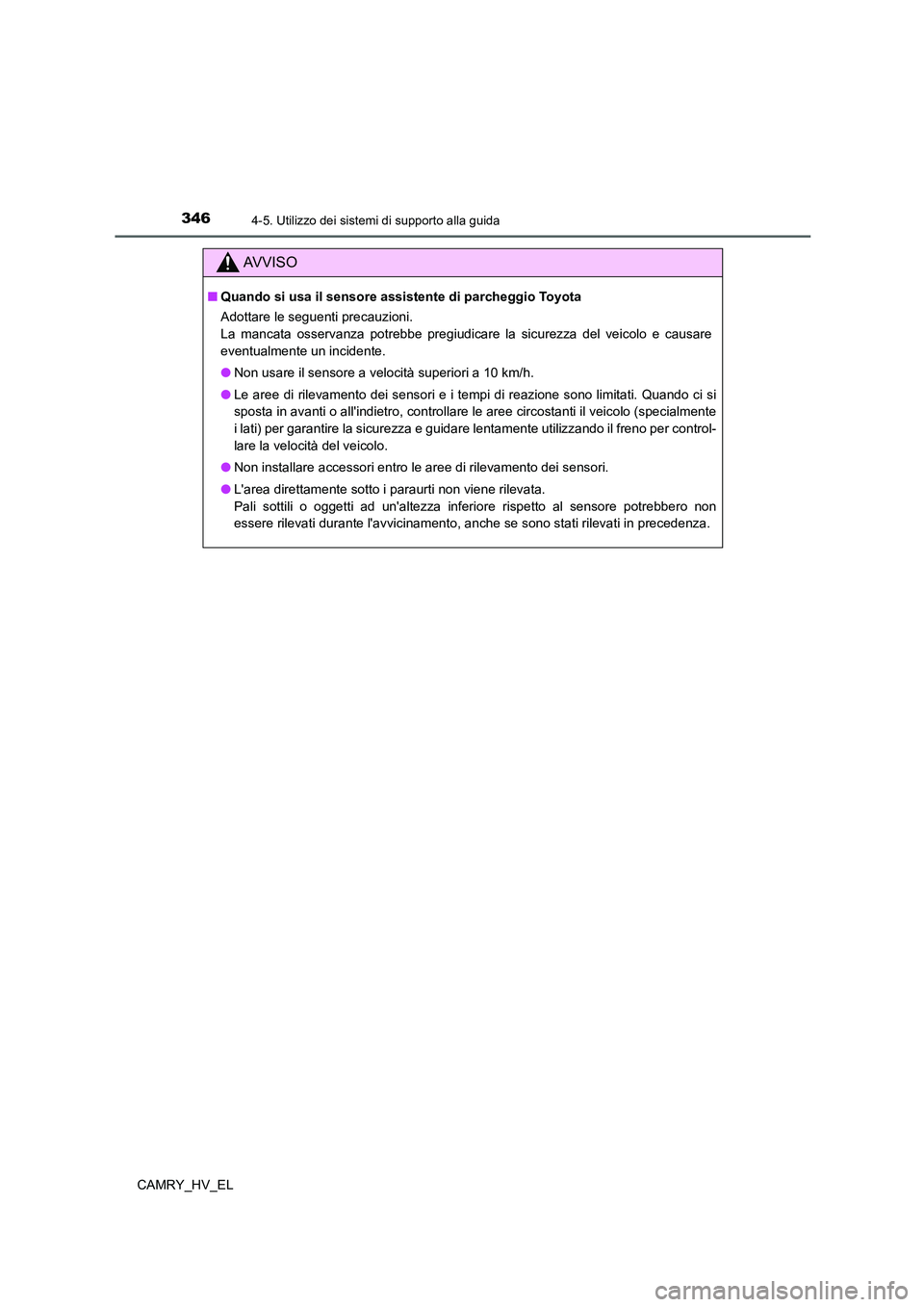

AV V I S O
■Quando si usa il sensore assistente di parcheggio Toyota
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe pregiudicare la sicurezza del veicolo e causare
eventualmente un incidente.
●Non usare il sensore a velocità superiori a 10 km/h.
●Le aree di rilevamento dei sensori e i tempi di reazione sono limitati. Quando ci si
sposta in avanti o all'indietro, controllare le aree circostanti il veicolo (specialmente
i lati) per garantire la sicurezza e guidare lentamente utilizzando il freno per control-
lare la velocità del veicolo.
●Non installare accessori entro le aree di rilevamento dei sensori.
●L'area direttamente sotto i paraurti non viene rilevata.
Pali sottili o oggetti ad un'altezza inferiore rispetto al sensore potrebbero non
essere rilevati durante l'avvicinamento, anche se sono stati rilevati in precedenza.

3474-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
CAMRY_HV_EL

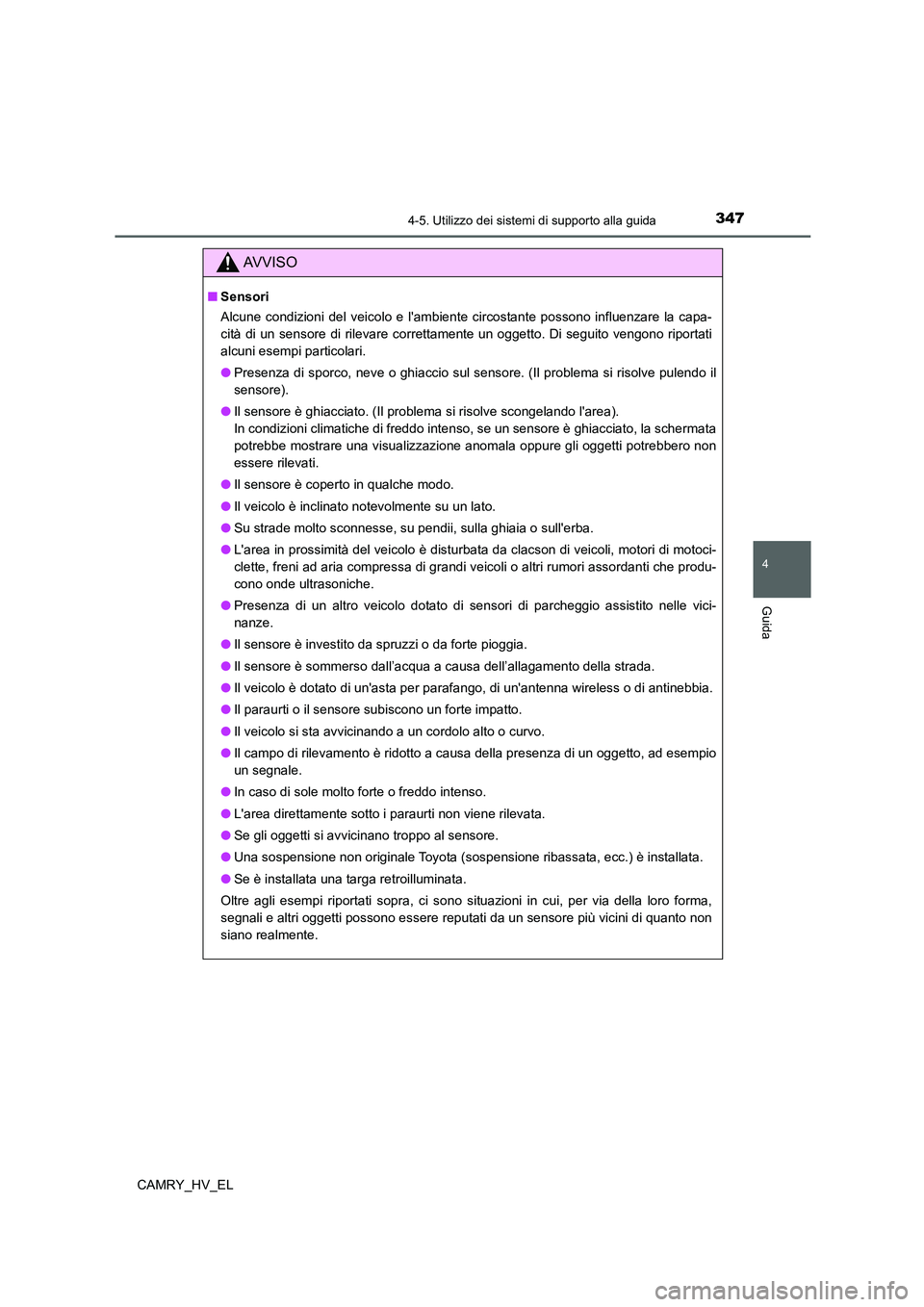

AV V I S O
■Sensori
Alcune condizioni del veicolo e l'ambiente circostante possono influenzare la capa-
cità di un sensore di rilevare correttamente un oggetto. Di seguito vengono riportati
alcuni esempi particolari.
●Presenza di sporco, neve o ghiaccio sul sensore. (Il problema si risolve pulendo il
sensore).
●Il sensore è ghiacciato. (Il problema si risolve scongelando l'area).
In condizioni climatiche di freddo intenso, se un sensore è ghiacciato, la schermata
potrebbe mostrare una visualizzazione anomala oppure gli oggetti potrebbero non
essere rilevati.
●Il sensore è coperto in qualche modo.
●Il veicolo è inclinato notevolmente su un lato.
●Su strade molto sconnesse, su pendii, sulla ghiaia o sull'erba.
●L'area in prossimità del veicolo è disturbata da clacson di veicoli, motori di motoci-
clette, freni ad aria compressa di grandi veicoli o altri rumori assordanti che produ-
cono onde ultrasoniche.
●Presenza di un altro veicolo dotato di sensori di parcheggio assistito nelle vici-
nanze.
●Il sensore è investito da spruzzi o da forte pioggia.
●Il sensore è sommerso dall’acqua a causa dell’allagamento della strada.
●Il veicolo è dotato di un'asta per parafango, di un'antenna wireless o di antinebbia.
●Il paraurti o il sensore subiscono un forte impatto.
●Il veicolo si sta avvicinando a un cordolo alto o curvo.
●Il campo di rilevamento è ridotto a causa della presenza di un oggetto, ad esempio
un segnale.
●In caso di sole molto forte o freddo intenso.
●L'area direttamente sotto i paraurti non viene rilevata.
●Se gli oggetti si avvicinano troppo al sensore.
●Una sospensione non originale Toyota (sospensione ribassata, ecc.) è installata.
●Se è installata una targa retroilluminata.
Oltre agli esempi riportati sopra, ci sono situazioni in cui, per via della loro forma,
segnali e altri oggetti possono essere reputati da un sensore più vicini di quanto non
siano realmente.

3484-5. Utilizzo dei sistemi di supporto alla guida
CAMRY_HV_EL
AV V I S O

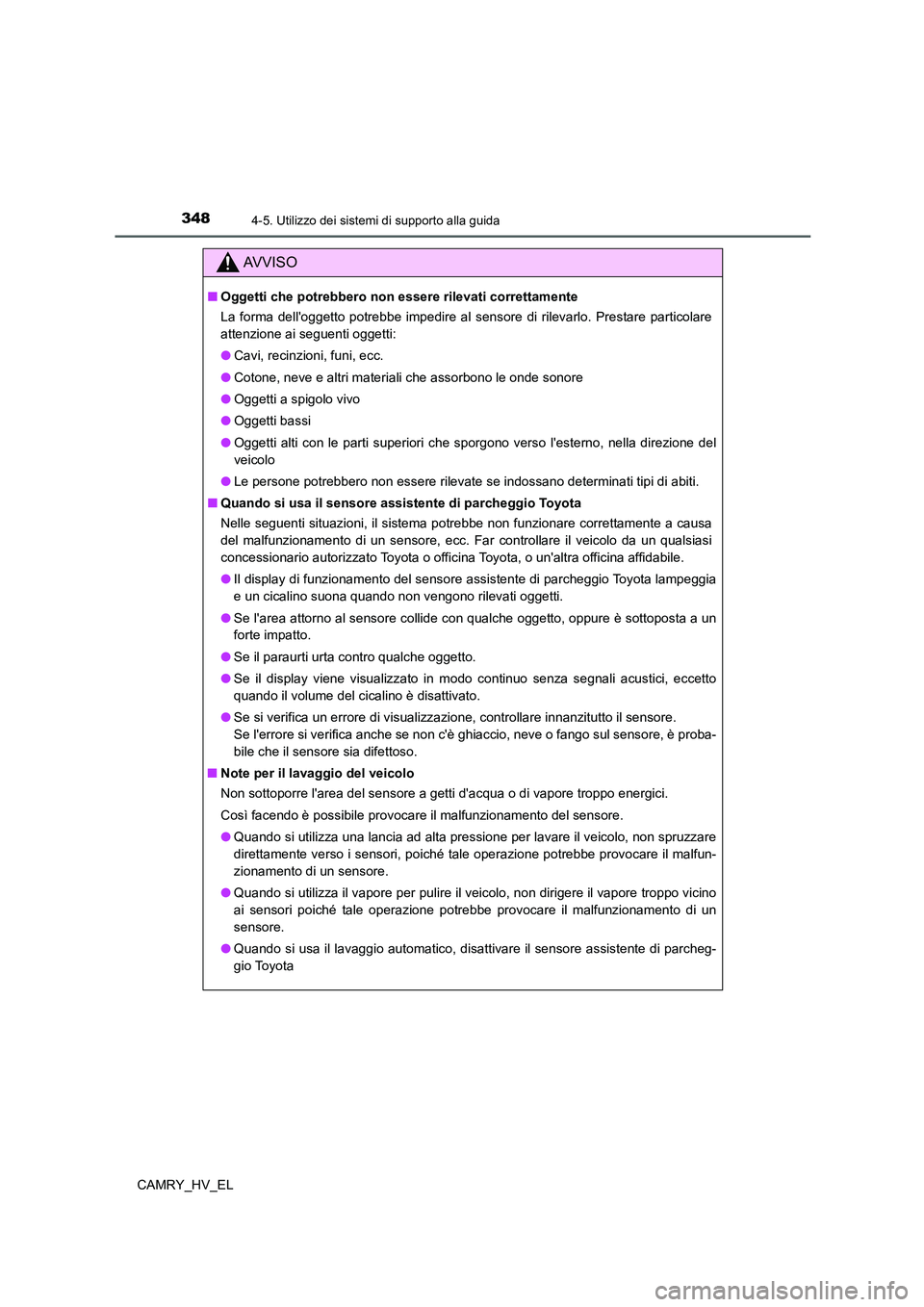

■Oggetti che potrebbero non essere rilevati correttamente
La forma dell'oggetto potrebbe impedire al sensore di rilevarlo. Prestare particolare
attenzione ai seguenti oggetti:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assorbono le onde sonore
●Oggetti a spigolo vivo
●Oggetti bassi
●Oggetti alti con le parti superiori che sporgono verso l'esterno, nella direzione del
veicolo
●Le persone potrebbero non essere rilevate se indossano determinati tipi di abiti.
■Quando si usa il sensore assistente di parcheggio Toyota
Nelle seguenti situazioni, il sistema potrebbe non funzionare correttamente a causa
del malfunzionamento di un sensore, ecc. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
●Il display di funzionamento del sensore assistente di parcheggio Toyota lampeggia
e un cicalino suona quando non vengono rilevati oggetti.
●Se l'area attorno al sensore collide con qualche oggetto, oppure è sottoposta a un
forte impatto.
●Se il paraurti urta contro qualche oggetto.
●Se il display viene visualizzato in modo continuo senza segnali acustici, eccetto
quando il volume del cicalino è disattivato.
●Se si verifica un errore di visualizzazione, controllare innanzitutto il sensore.
Se l'errore si verifica anche se non c'è ghiaccio, neve o fango sul sensore, è proba-
bile che il sensore sia difettoso.
■Note per il lavaggio del veicolo
Non sottoporre l'area del sensore a getti d'acqua o di vapore troppo energici.
Così facendo è possibile provocare il malfunzionamento del sensore.
●Quando si utilizza una lancia ad alta pressione per lavare il veicolo, non spruzzare
direttamente verso i sensori, poiché tale operazione potrebbe provocare il malfun-
zionamento di un sensore.
●Quando si utilizza il vapore per pulire il veicolo, non dirigere il vapore troppo vicino
ai sensori poiché tale operazione potrebbe provocare il malfunzionamento di un
sensore.
●Quando si usa il lavaggio automatico, disattivare il sensore assistente di parcheg-
gio Toyota
