5597-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

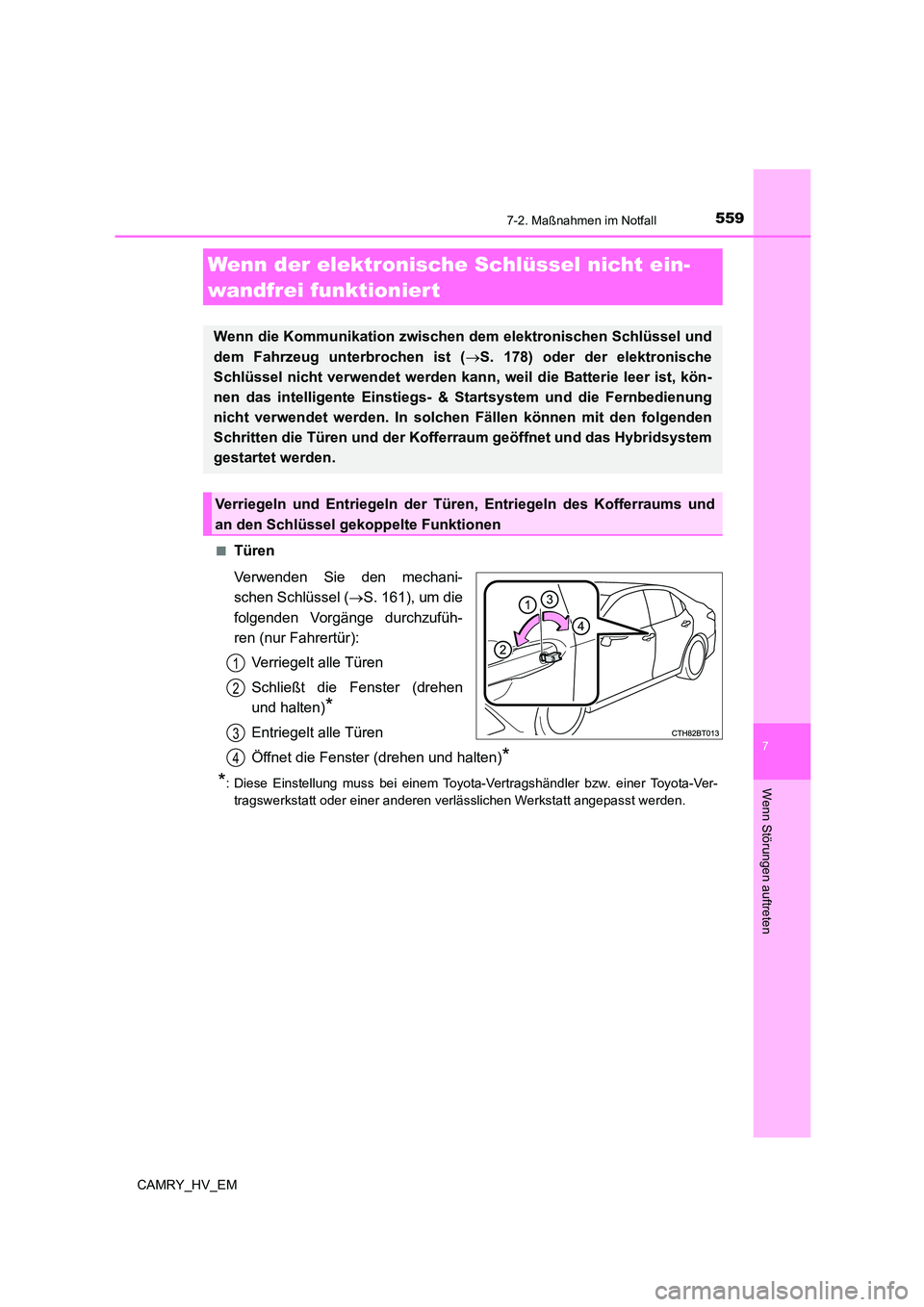

■Türen
Verwenden Sie den mechani-
schen Schlüssel ( S. 161), um die
folgenden Vorgänge durchzufüh-
ren (nur Fahrertür):
Verriegelt alle Türen
Schließt die Fenster (drehen
und halten)*
Entriegelt alle Türen
Öffnet die Fenster (drehen und halten)*
*: Diese Einstellung muss bei einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen verlässlichen Werkstatt angepasst werden.
Wenn der elektronische Schlüssel nicht ein-
wandfrei funktioniert
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( S. 178) oder der elektronische
Schlüssel nicht verwendet werden kann, weil die Batterie leer ist, kön-
nen das intelligente Einstiegs- & Startsystem und die Fernbedienung
nicht verwendet werden. In solchen Fällen können mit den folgenden
Schritten die Türen und der Koffer raum geöffnet und das Hybridsystem
gestartet werden.
Verriegeln und Entriegeln der Türen, Entriegeln des Kofferraums und
an den Schlüssel gekoppelte Funktionen
1
2
3
4

5607-2. Maßnahmen im Notfall
CAMRY_HV_EM

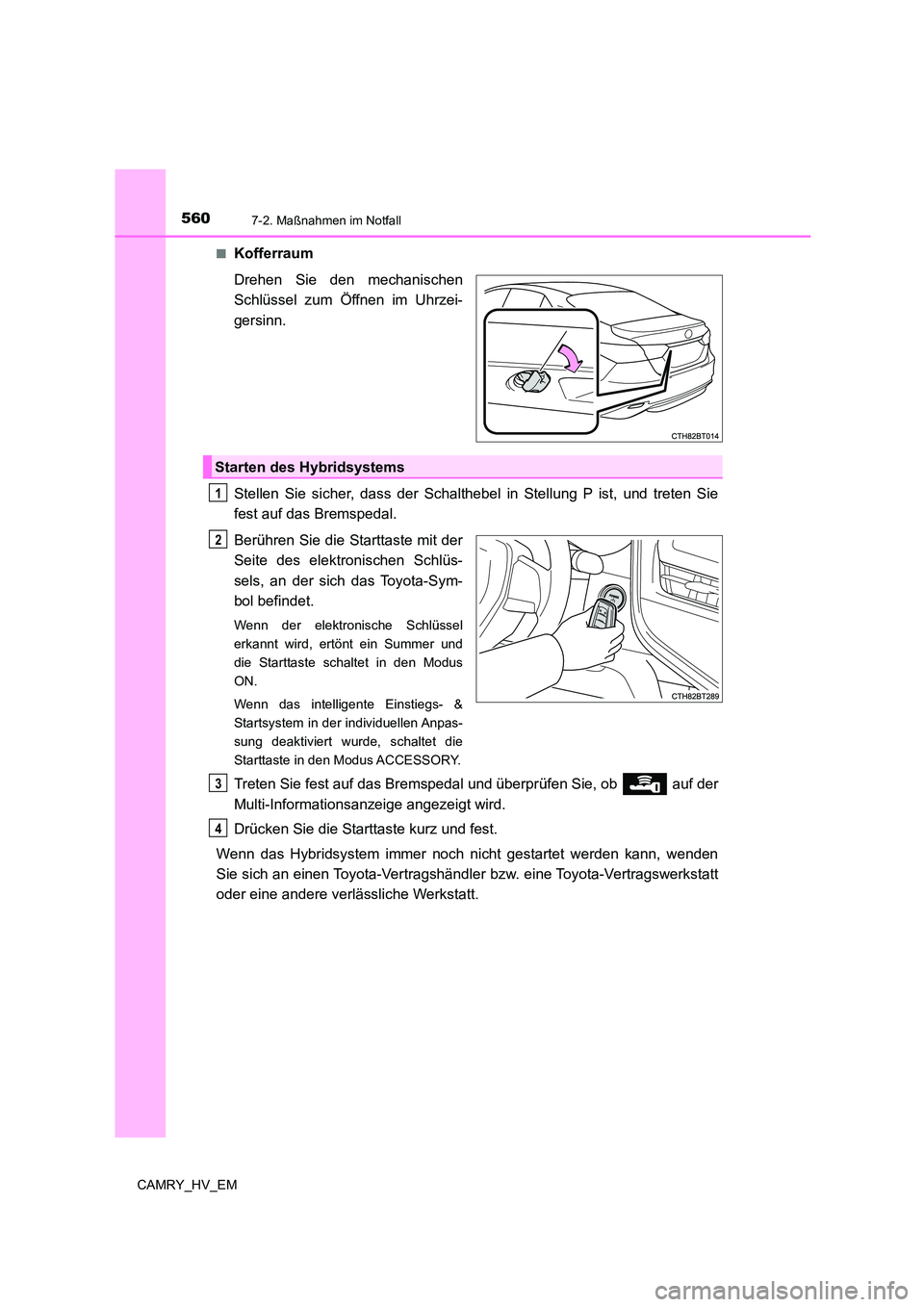

■Kofferraum
Drehen Sie den mechanischen
Schlüssel zum Öffnen im Uhrzei-
gersinn.
Stellen Sie sicher, dass der Schalthebel in Stellung P ist, und treten Sie
fest auf das Bremspedal.
Berühren Sie die Starttaste mit der
Seite des elektronischen Schlüs-
sels, an der sich das Toyota-Sym-
bol befindet.
Wenn der elektronische Schlüssel
erkannt wird, ertönt ein Summer und
die Starttaste schaltet in den Modus
ON.
Wenn das intelligente Einstiegs- &
Startsystem in der individuellen Anpas-
sung deaktiviert wurde, schaltet die
Starttaste in den Modus ACCESSORY.
Treten Sie fest auf das Bremspedal und überprüfen Sie, ob auf der
Multi-Informationsanzeige angezeigt wird.
Drücken Sie die Starttaste kurz und fest.
Wenn das Hybridsystem immer noch nicht gestartet werden kann, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
Starten des Hybridsystems
1
2
3
4

5617-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

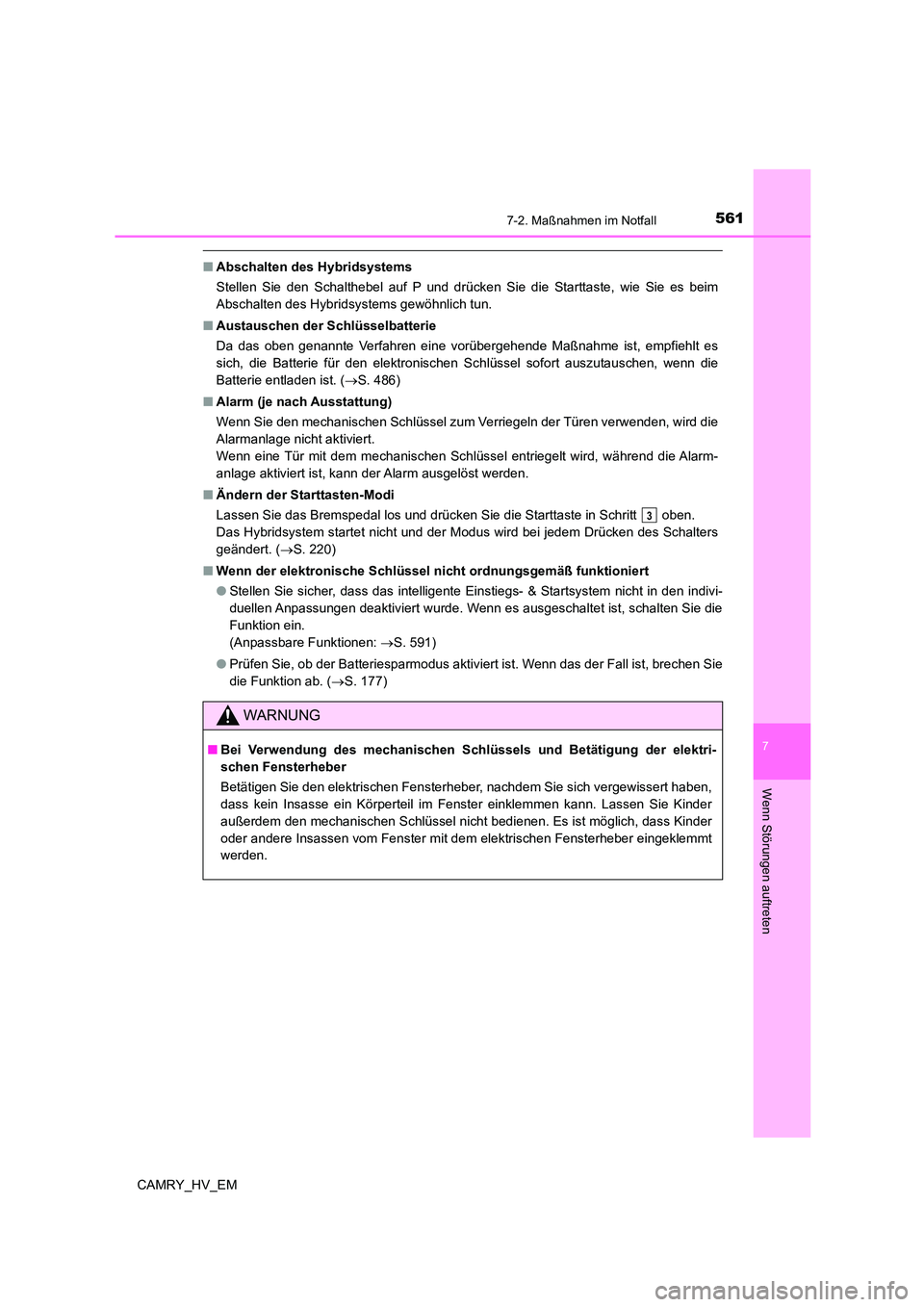

■Abschalten des Hybridsystems
Stellen Sie den Schalthebel auf P und drücken Sie die Starttaste, wie Sie es beim
Abschalten des Hybridsystems gewöhnlich tun.
■ Austauschen der Schlüsselbatterie
Da das oben genannte Verfahren eine vorübergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen Schlüssel sofort auszutauschen, wenn die
Batterie entladen ist. ( S. 486)
■ Alarm (je nach Ausstattung)
Wenn Sie den mechanischen Schlüssel zum Verriegeln der Türen verwenden, wird die
Alarmanlage nicht aktiviert.
Wenn eine Tür mit dem mechanischen Schlüssel entriegelt wird, während die Alarm-
anlage aktiviert ist, kann der Alarm ausgelöst werden.
■ Ändern der Starttasten-Modi
Lassen Sie das Bremspedal los und drücken Sie die Starttaste in Schritt oben.
Das Hybridsystem startet nicht und der Modus wird bei jedem Drücken des Schalters
geändert. ( S. 220)
■ Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
● Stellen Sie sicher, dass das intelligente Einstiegs- & Startsystem nicht in den indivi-
duellen Anpassungen deaktiviert wurde. Wenn es ausgeschaltet ist, schalten Sie die
Funktion ein.
(Anpassbare Funktionen: S. 591)
● Prüfen Sie, ob der Batteriesparmodus aktiviert ist. Wenn das der Fall ist, brechen Sie
die Funktion ab. ( S. 177)
WARNUNG
■Bei Verwendung des mechanischen Schlüssels und Betätigung der elektri-
schen Fensterheber
Betätigen Sie den elektrischen Fensterheber, nachdem Sie sich vergewissert haben,
dass kein Insasse ein Körperteil im Fenster einklemmen kann. Lassen Sie Kinder
außerdem den mechanischen Schlüssel nicht bedienen. Es ist möglich, dass Kinder
oder andere Insassen vom Fenster mit dem elektrischen Fensterheber eingeklemmt
werden.
3

5627-2. Maßnahmen im Notfall
CAMRY_HV_EM

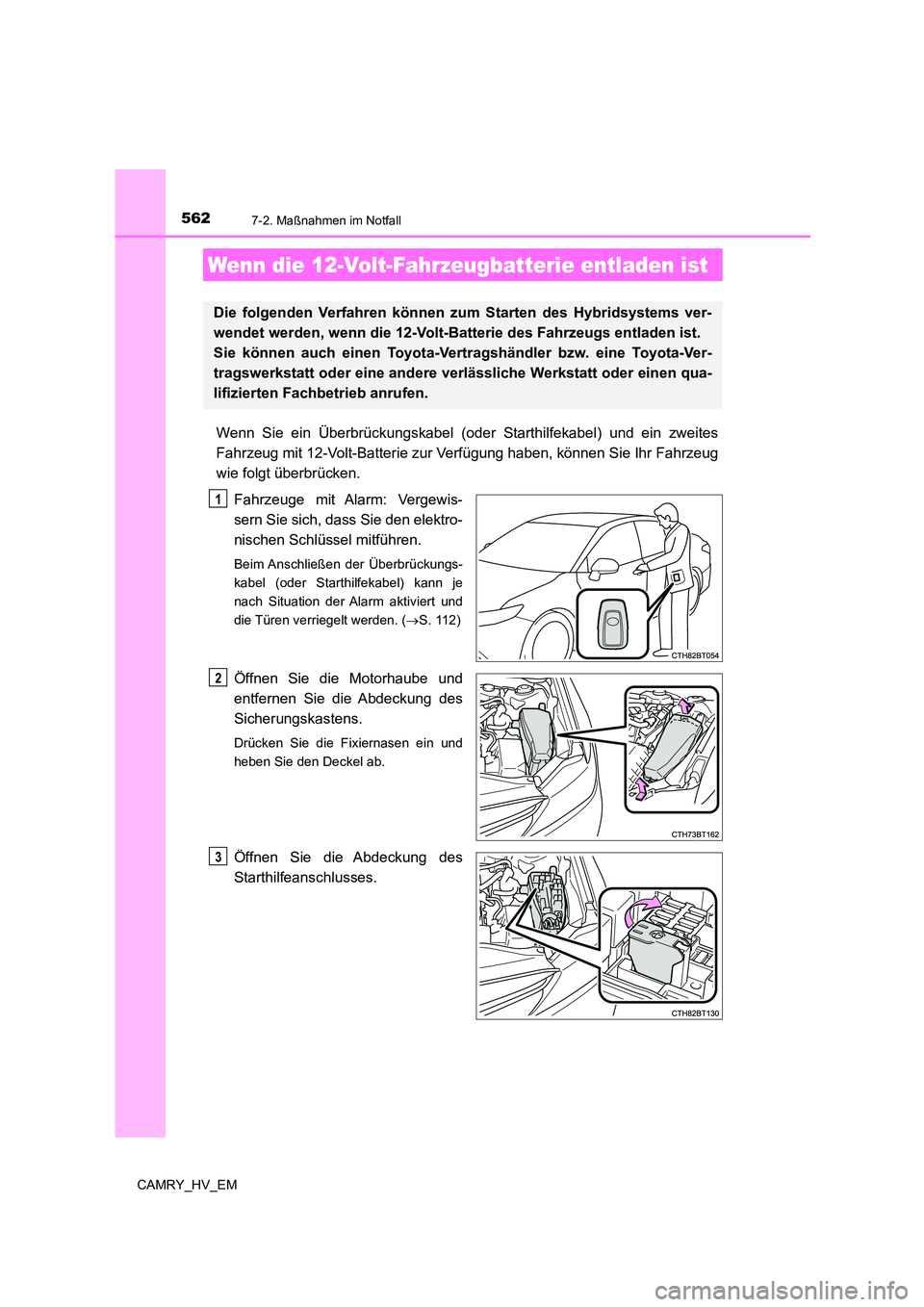

Wenn Sie ein Überbrückungskabel (oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Verfügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
Fahrzeuge mit Alarm: Vergewis-
sern Sie sich, dass Sie den elektro-
nischen Schlüssel mitführen.
Beim Anschließen der Überbrückungs-
kabel (oder Starthilfekabel) kann je
nach Situation der Alarm aktiviert und
die Türen verriegelt werden. ( S. 112)
Öffnen Sie die Motorhaube und
entfernen Sie die Abdeckung des
Sicherungskastens.
Drücken Sie die Fixiernasen ein und
heben Sie den Deckel ab.
Öffnen Sie die Abdeckung des
Starthilfeanschlusses.
Wenn die 12-Volt-Fahrzeugbatterie entladen ist
Die folgenden Verfahren können zu m Starten des Hybridsystems ver-
wendet werden, wenn die 12-Volt-Ba tterie des Fahrzeugs entladen ist.
Sie können auch einen Toyota-Vertr agshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine andere ver lässliche Werkstatt oder einen qua-
lifizierten Fachbetrieb anrufen.
1
2
3

5637-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Schließen Sie die Überbrückungskabel wie folgt an:
Verbinden Sie die Klemme der Plusleitung des Überbrückungskabels
mit dem Starthilfeanschluss Ihres Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Plusleitung mit der
positiven (+) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie eine Klemme der Negativleitung mit der negativen (-)
Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Negativleitung mit
einem soliden, unbeweglichen, nicht lackierten metallischen Punkt, der
vom Starthilfeanschluss und jeglichen beweglichen Teilen entfernt ist,
wie in der Abbildung dargestellt.
4
1
2
3
4

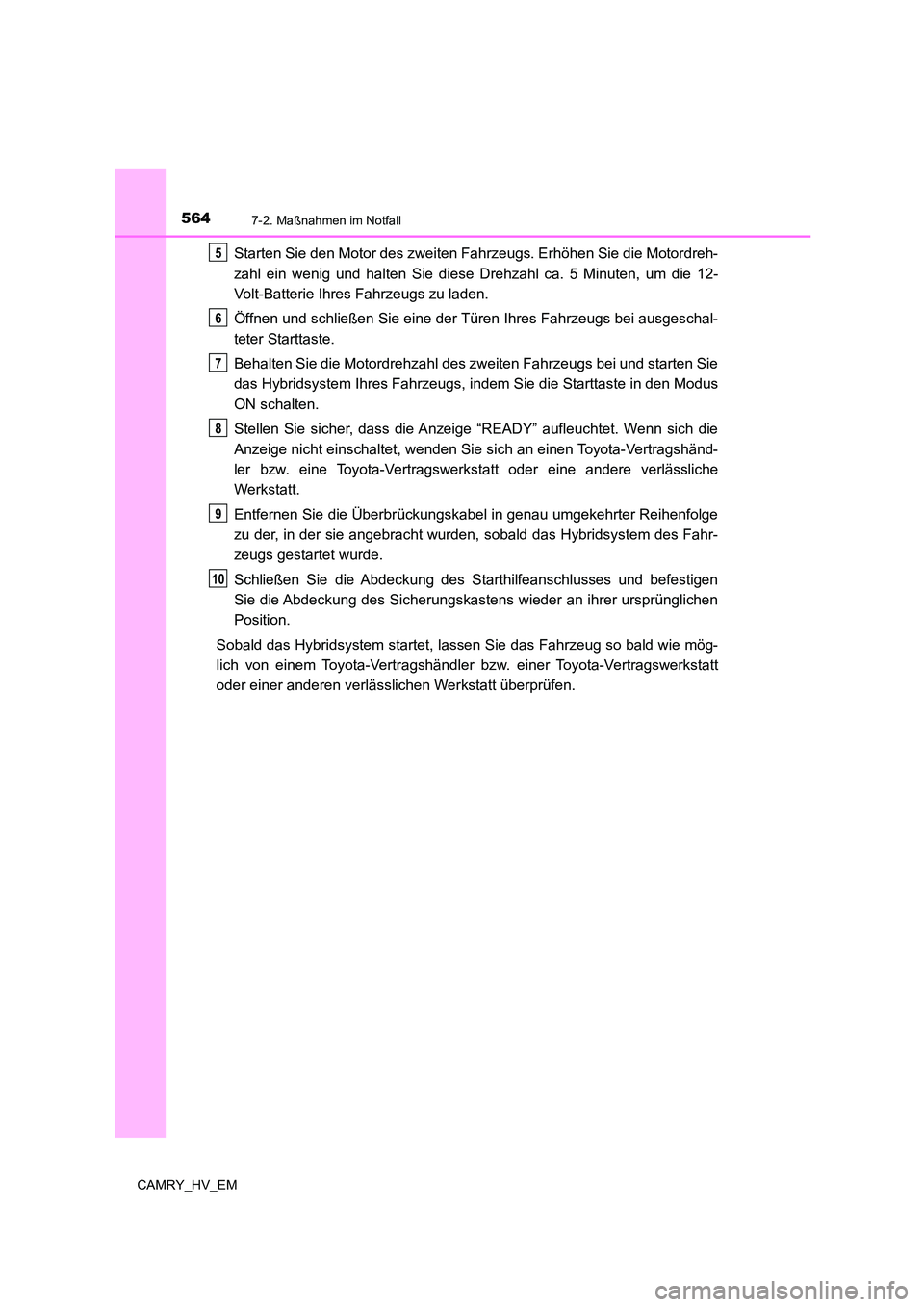

5647-2. Maßnahmen im Notfall
CAMRY_HV_EM
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl ca. 5 Minuten, um die 12-
Volt-Batterie Ihres Fahrzeugs zu laden.
Öffnen und schließen Sie eine der Türen Ihres Fahrzeugs bei ausgeschal-
teter Starttaste.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs, indem Sie die Starttaste in den Modus
ON schalten.
Stellen Sie sicher, dass die Anzeige “READY” aufleuchtet. Wenn sich die
Anzeige nicht einschaltet, wenden Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche
Werkstatt.
Entfernen Sie die Überbrückungskabel in genau umgekehrter Reihenfolge
zu der, in der sie angebracht wurden, sobald das Hybridsystem des Fahr-
zeugs gestartet wurde.
Schließen Sie die Abdeckung des Starthilfeanschlusses und befestigen
Sie die Abdeckung des Sicherungskastens wieder an ihrer ursprünglichen
Position.
Sobald das Hybridsystem startet, lassen Sie das Fahrzeug so bald wie mög-
lich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt überprüfen.
5
6
7
8
9
10

5657-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

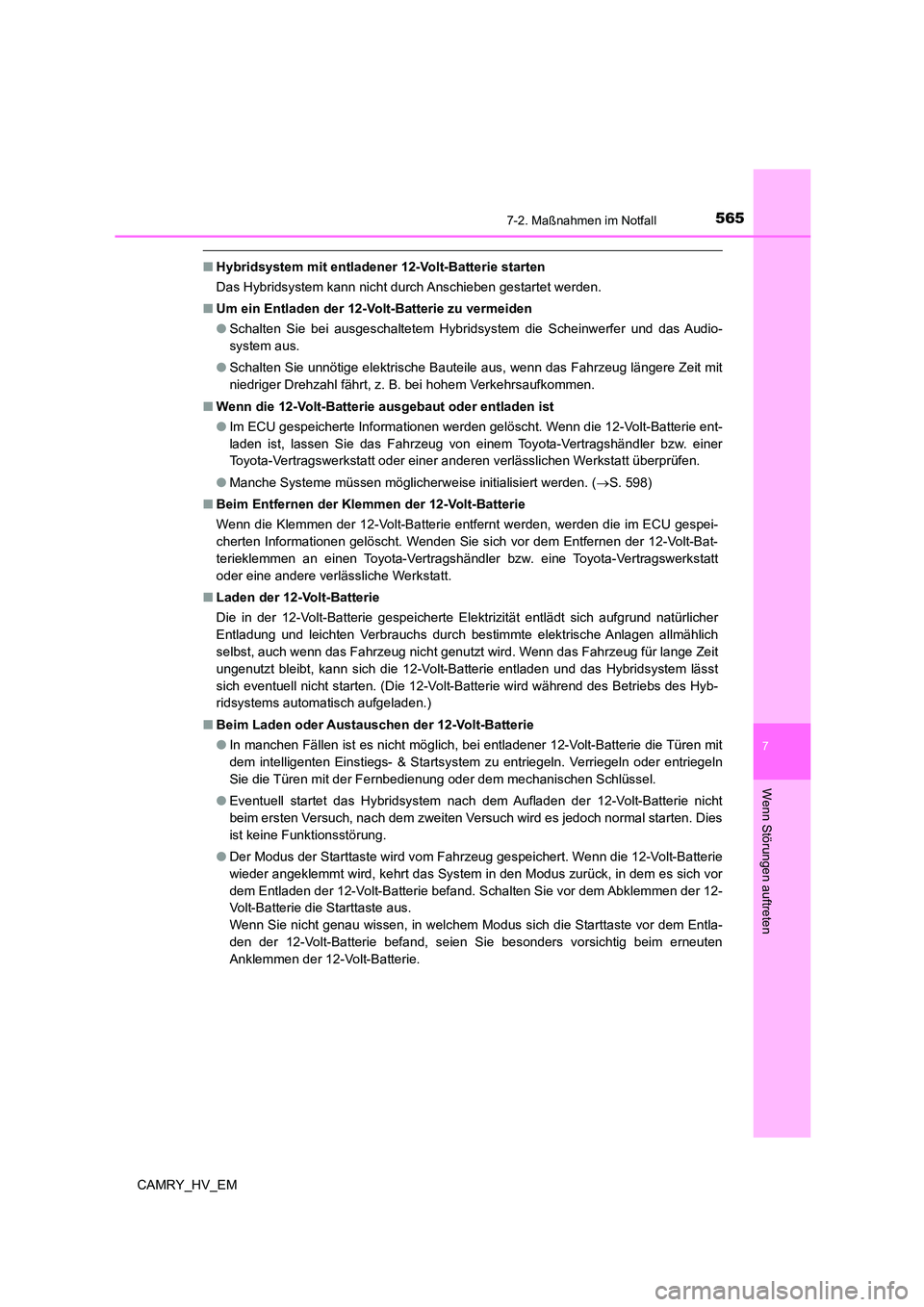

■Hybridsystem mit entladener 12-Volt-Batterie starten
Das Hybridsystem kann nicht durch Anschieben gestartet werden.
■ Um ein Entladen der 12-Volt-Batterie zu vermeiden
● Schalten Sie bei ausgeschaltetem Hybridsystem die Scheinwerfer und das Audio-
system aus.
● Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedriger Drehzahl fährt, z. B. bei hohem Verkehrsaufkommen.
■ Wenn die 12-Volt-Batterie ausgebaut oder entladen ist
● Im ECU gespeicherte Informationen werden gelöscht. Wenn die 12-Volt-Batterie ent-
laden ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ander en verlässlichen Werkstatt überprüfen.
● Manche Systeme müssen möglicherweise initialisiert werden. (S. 598)
■ Beim Entfernen der Klemmen der 12-Volt-Batterie
Wenn die Klemmen der 12-Volt-Batterie entfernt werden, werden die im ECU gespei-
cherten Informationen gelöscht. Wenden Sie sich vor dem Entfernen der 12-Volt-Bat-
terieklemmen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
■ Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elektrizität entlädt sich aufgrund natürlicher
Entladung und leichten Verbrauchs durch bestimmte elektrische Anlagen allmählich
selbst, auch wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug für lange Zeit
ungenutzt bleibt, kann sich die 12-Volt-Batterie entladen und das Hybridsystem lässt
sich eventuell nicht starten. (Die 12-Volt-Batterie wird während des Betriebs des Hyb-
ridsystems automatisch aufgeladen.)
■ Beim Laden oder Austauschen der 12-Volt-Batterie
● In manchen Fällen ist es nicht möglich, bei entladener 12-Volt-Batterie die Türen mit
dem intelligenten Einstiegs- & Startsystem zu entriegeln. Verriegeln oder entriegeln
Sie die Türen mit der Fernbedienung oder dem mechanischen Schlüssel.
● Eventuell startet das Hybridsystem nach dem Aufladen der 12-Volt-Batterie nicht
beim ersten Versuch, nach dem zweiten Versuch wird es jedoch normal starten. Dies
ist keine Funktionsstörung.
● Der Modus der Starttaste wird vom Fahrzeug gespeichert. Wenn die 12-Volt-Batterie
wieder angeklemmt wird, kehrt das System in den Modus zurück, in dem es sich vor
dem Entladen der 12-Volt-Batterie befand. Schalten Sie vor dem Abklemmen der 12-
Volt-Batterie die Starttaste aus.
Wenn Sie nicht genau wissen, in welchem Modus sich die Starttaste vor dem Entla-
den der 12-Volt-Batterie befand, seien Sie besonders vorsichtig beim erneuten
Anklemmen der 12-Volt-Batterie.

5667-2. Maßnahmen im Notfall
CAMRY_HV_EM

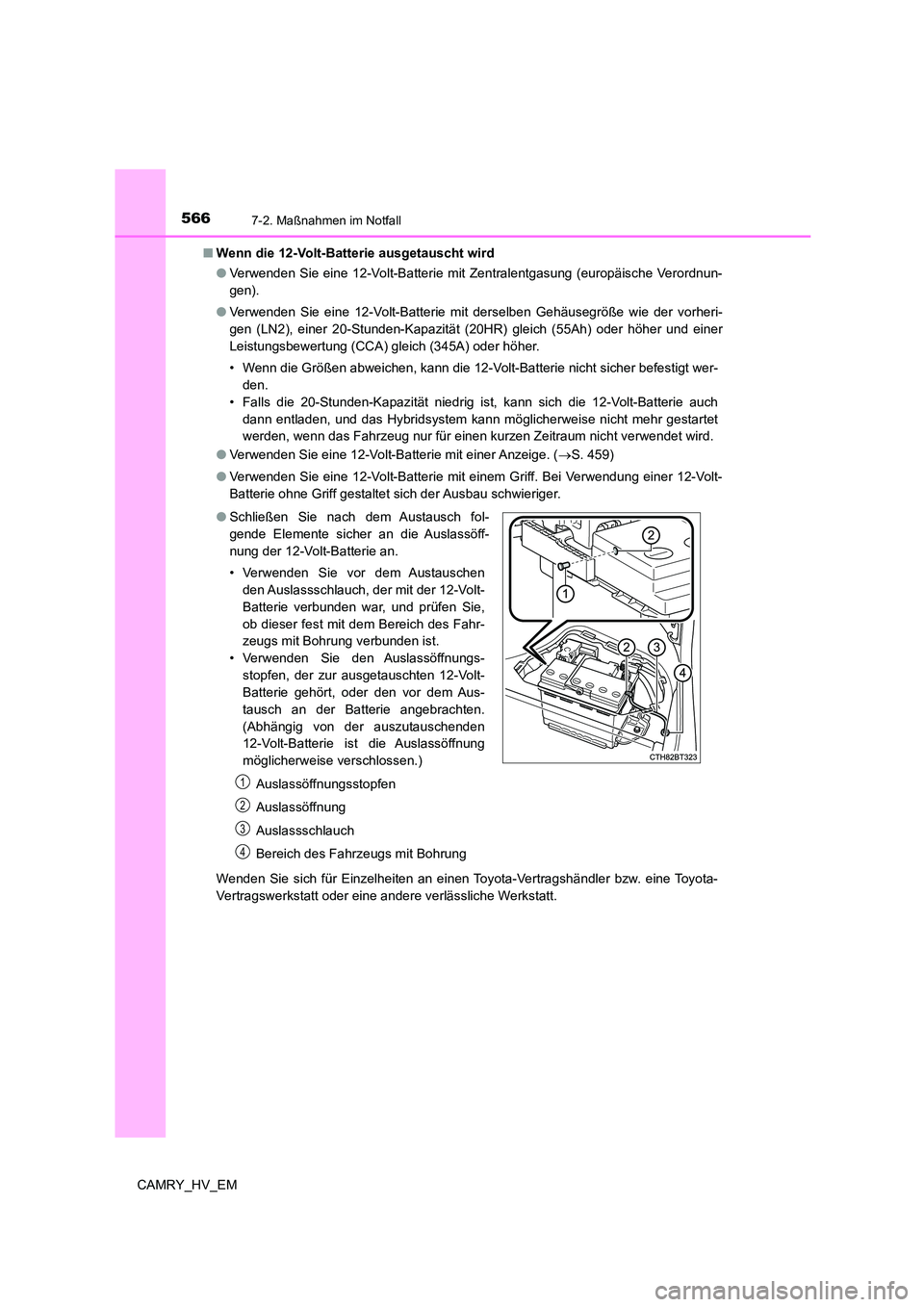

■ Wenn die 12-Volt-Batterie ausgetauscht wird
● Verwenden Sie eine 12-Volt-Batterie mit Zentralentgasung (europäische Verordnun-
gen).
● Verwenden Sie eine 12-Volt-Batterie mit derselben Gehäusegröße wie der vorheri-
gen (LN2), einer 20-Stunden-Kapazität ( 20HR) gleich (55Ah) oder höher und einer
Leistungsbewertung (CCA) gleich (345A) oder höher.
• Wenn die Größen abweichen, kann die 12-Volt-Batterie nicht sicher befestigt wer-
den.
• Falls die 20-Stunden-Kapazität niedrig ist, kann sich die 12-Volt-Batterie auch
dann entladen, und das Hybridsystem kann möglicherweise nicht mehr gestartet
werden, wenn das Fahrzeug nur für einen kurzen Zeitraum nicht verwendet wird.
● Verwenden Sie eine 12-Volt-Batterie mit einer Anzeige. (S. 459)
● Verwenden Sie eine 12-Volt-Batterie mit einem Griff. Bei Verwendung einer 12-Volt-
Batterie ohne Griff gestaltet sich der Ausbau schwieriger.
Wenden Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder eine andere verlässliche Werkstatt.
● Schließen Sie nach dem Austausch fol-
gende Elemente sicher an die Auslassöff-
nung der 12-Volt-Batterie an.
• Verwenden Sie vor dem Austauschen
den Auslassschlauch, der mit der 12-Volt-
Batterie verbunden war, und prüfen Sie,
ob dieser fest mit dem Bereich des Fahr-
zeugs mit Bohrung verbunden ist.
• Verwenden Sie den Auslassöffnungs-
stopfen, der zur ausgetauschten 12-Volt-
Batterie gehört, oder den vor dem Aus-
tausch an der Batterie angebrachten.
(Abhängig von der auszutauschenden
12-Volt-Batterie ist die Auslassöffnung
möglicherweise verschlossen.)
Auslassöffnungsstopfen
Auslassöffnung
Auslassschlauch
Bereich des Fahrzeugs mit Bohrung
1
2
3
4

5677-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

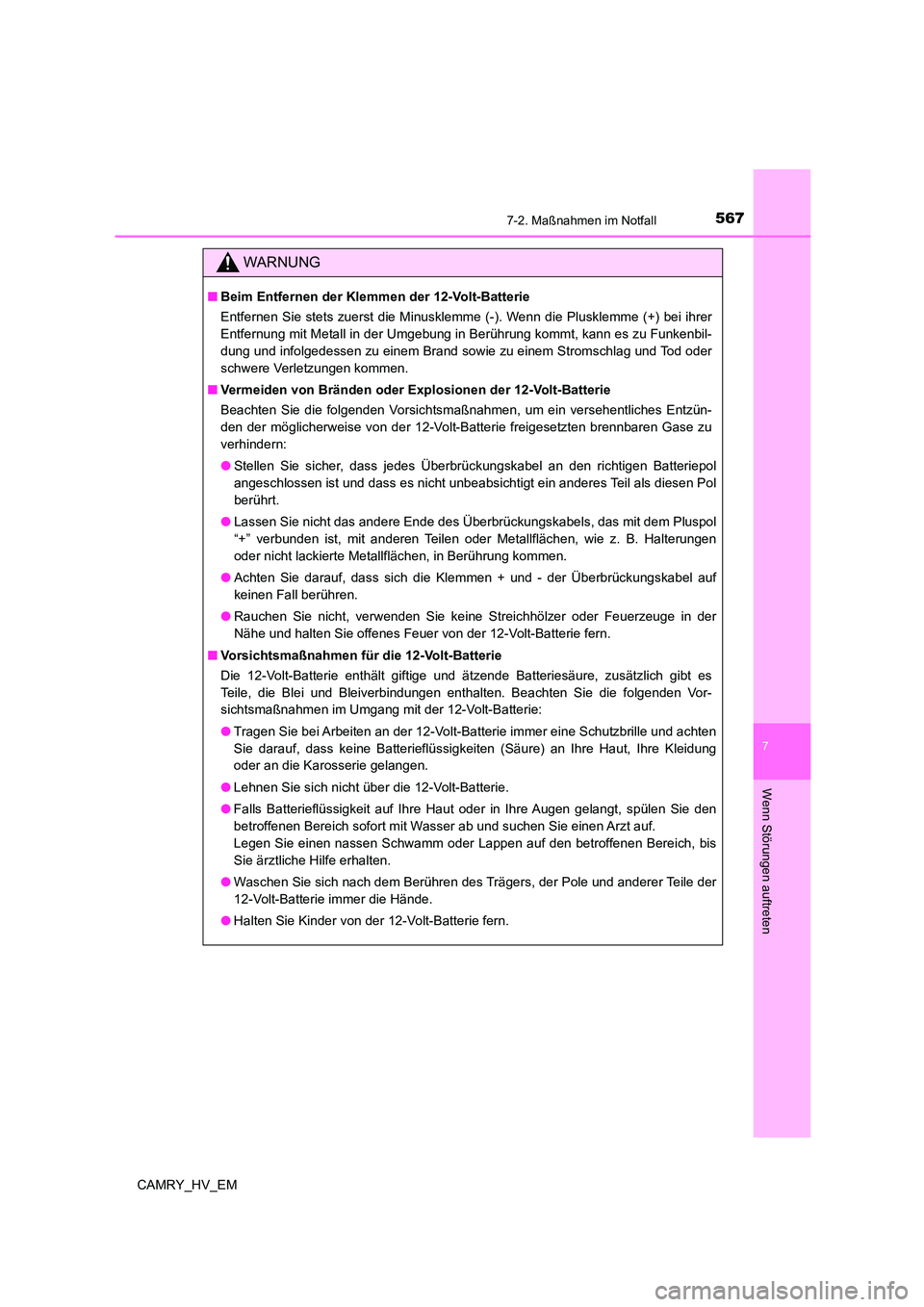

WARNUNG
■Beim Entfernen der Klemmen der 12-Volt-Batterie
Entfernen Sie stets zuerst di e Minusklemme (-). Wenn die Plusklemme (+) bei ihrer
Entfernung mit Metall in der Umgebung in Berührung kommt, kann es zu Funkenbil-
dung und infolgedessen zu einem Brand sowie zu einem Stromschlag und Tod oder
schwere Verletzungen kommen.
■ Vermeiden von Bränden oder Explosionen der 12-Volt-Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der 12-Volt-Batterie freigesetzten brennbaren Gase zu
verhindern:
● Stellen Sie sicher, dass jedes Überbrückungskabel an den richtigen Batteriepol
angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol
berührt.
● Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem Pluspol
“+” verbunden ist, mit anderen Teilen oder Metallflächen, wie z. B. Halterungen
oder nicht lackierte Metallflächen, in Berührung kommen.
● Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf
keinen Fall berühren.
● Rauchen Sie nicht, verwenden Sie keine Streichhölzer oder Feuerzeuge in der
Nähe und halten Sie offenes Feuer von der 12-Volt-Batterie fern.
■ Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure, zusätzlich gibt es
Teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vor-
sichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
● Tragen Sie bei Arbeiten an der 12-Volt-Batterie immer eine Schutzbrille und achten
Sie darauf, dass keine Batterieflüssigkeit en (Säure) an Ihre Haut, Ihre Kleidung
oder an die Karosserie gelangen.
● Lehnen Sie sich nicht über die 12-Volt-Batterie.
● Falls Batterieflüssigkeit auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den
betroffenen Bereich sofort mit Wasser ab und suchen Sie einen Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
● Waschen Sie sich nach dem Berühren des Trägers, der Pole und anderer Teile der
12-Volt-Batterie immer die Hände.
● Halten Sie Kinder von der 12-Volt-Batterie fern.

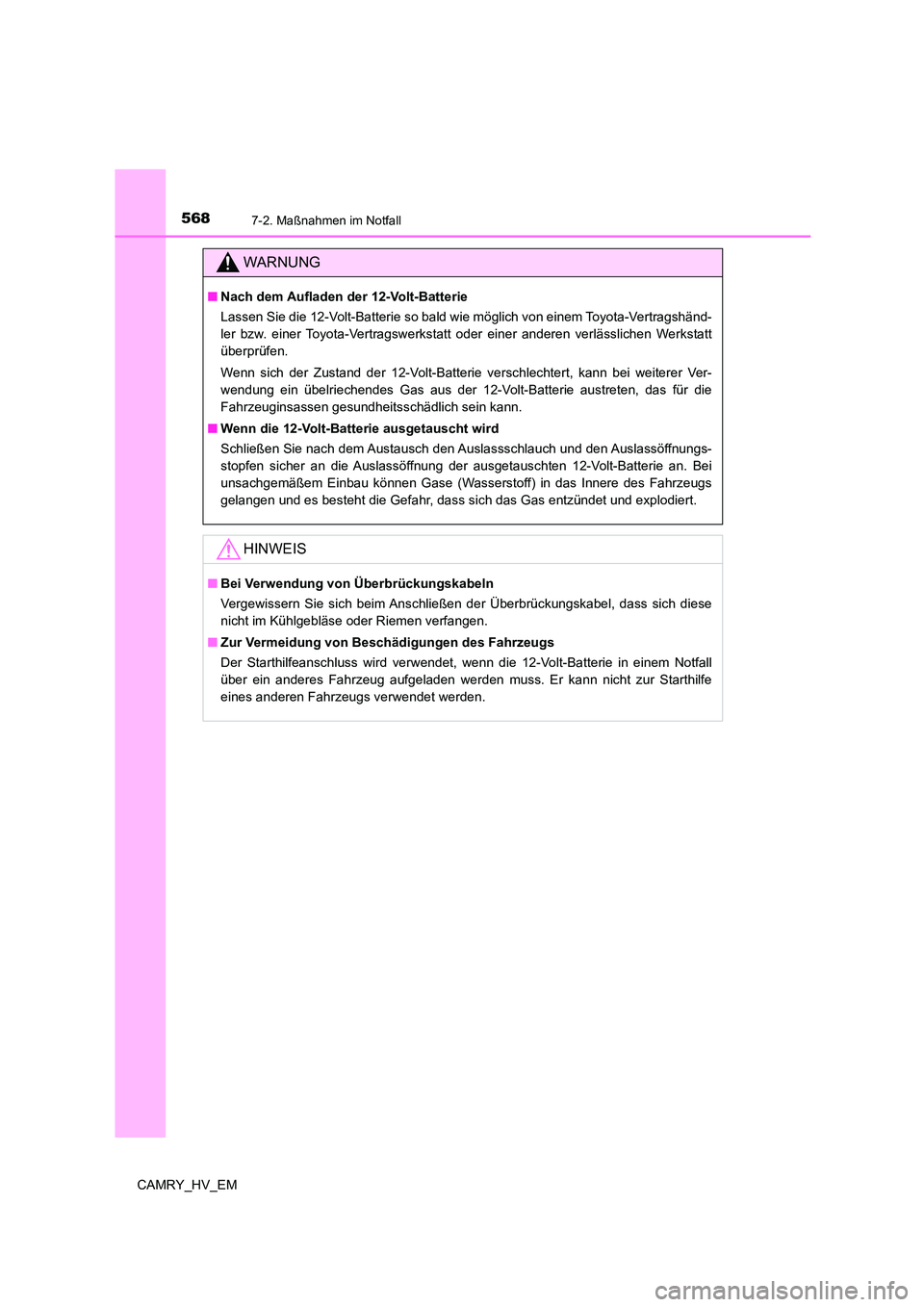

5687-2. Maßnahmen im Notfall
CAMRY_HV_EM
WARNUNG
■Nach dem Aufladen der 12-Volt-Batterie
Lassen Sie die 12-Volt-Batterie so bald wie möglich von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
Wenn sich der Zustand der 12-Volt-Batterie verschlechtert, kann bei weiterer Ver-
wendung ein übelriechendes Gas aus der 12-Volt-Batterie austreten, das für die
Fahrzeuginsassen gesundheitsschädlich sein kann.
■ Wenn die 12-Volt-Batterie ausgetauscht wird
Schließen Sie nach dem Austausch den Auslassschlauch und den Auslassöffnungs-
stopfen sicher an die Auslassöffnung der ausgetauschten 12-Volt-Batterie an. Bei
unsachgemäßem Einbau können Gase (Wasserstoff) in das Innere des Fahrzeugs
gelangen und es besteht die Gefahr, dass sich das Gas entzündet und explodiert.
HINWEIS
■ Bei Verwendung von Überbrückungskabeln
Vergewissern Sie sich beim Anschließen der Überbrückungskabel, dass sich diese
nicht im Kühlgebläse oder Riemen verfangen.
■ Zur Vermeidung von Beschädigungen des Fahrzeugs
Der Starthilfeanschluss wird verwendet, wenn die 12-Volt-Batterie in einem Notfall
über ein anderes Fahrzeug aufgeladen werden muss. Er kann nicht zur Starthilfe
eines anderen Fahrzeugs verwendet werden.
