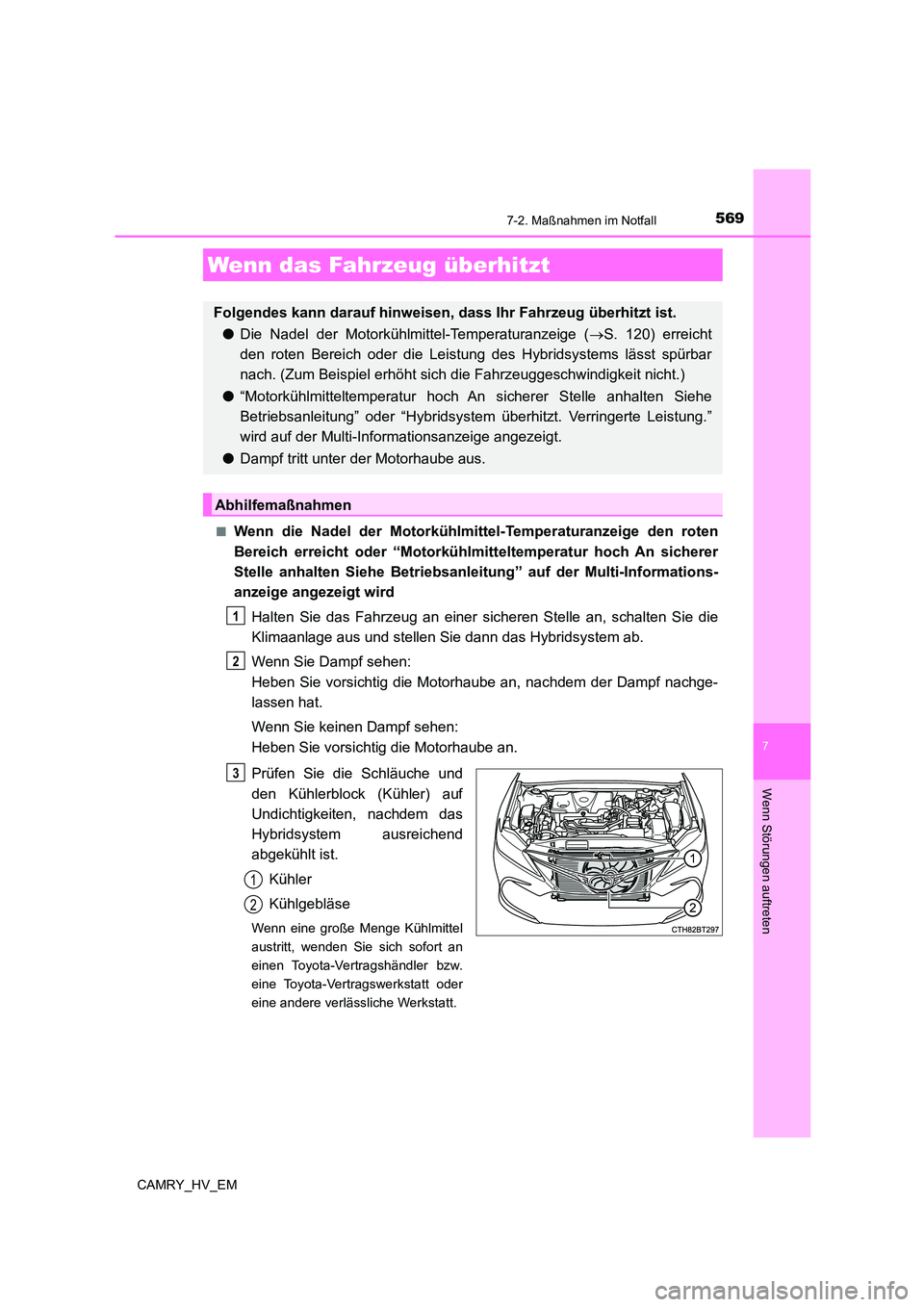

5697-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
■Wenn die Nadel der Motorkühlmit tel-Temperaturanzeige den roten
Bereich erreicht oder “Motorkühl mitteltemperatur hoch An sicherer
Stelle anhalten Siehe Betriebsanleitu ng” auf der Multi-Informations-
anzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die
Klimaanlage aus und stellen Sie dann das Hybridsystem ab.
Wenn Sie Dampf sehen:
Heben Sie vorsichtig die Motorhaube an, nachdem der Dampf nachge-
lassen hat.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem das
Hybridsystem ausreichend
abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel
austritt, wenden Sie sich sofort an
einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
Wenn das Fahrzeug überhitzt
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist.
● Die Nadel der Motorkühlmittel-Temperaturanzeige (S. 120) erreicht
den roten Bereich oder die Leistung des Hybridsystems lässt spürbar
nach. (Zum Beispiel erhöht sich die Fahrzeuggeschwindigkeit nicht.)
● “Motorkühlmitteltemperatur hoch An sicherer Stelle anhalten Siehe
Betriebsanleitung” oder “Hybridsystem überhitzt. Verringerte Leistung.”
wird auf der Multi-Informationsanzeige angezeigt.
● Dampf tritt unter der Motorhaube aus.
Abhilfemaßnahmen
1
2
3
1
2

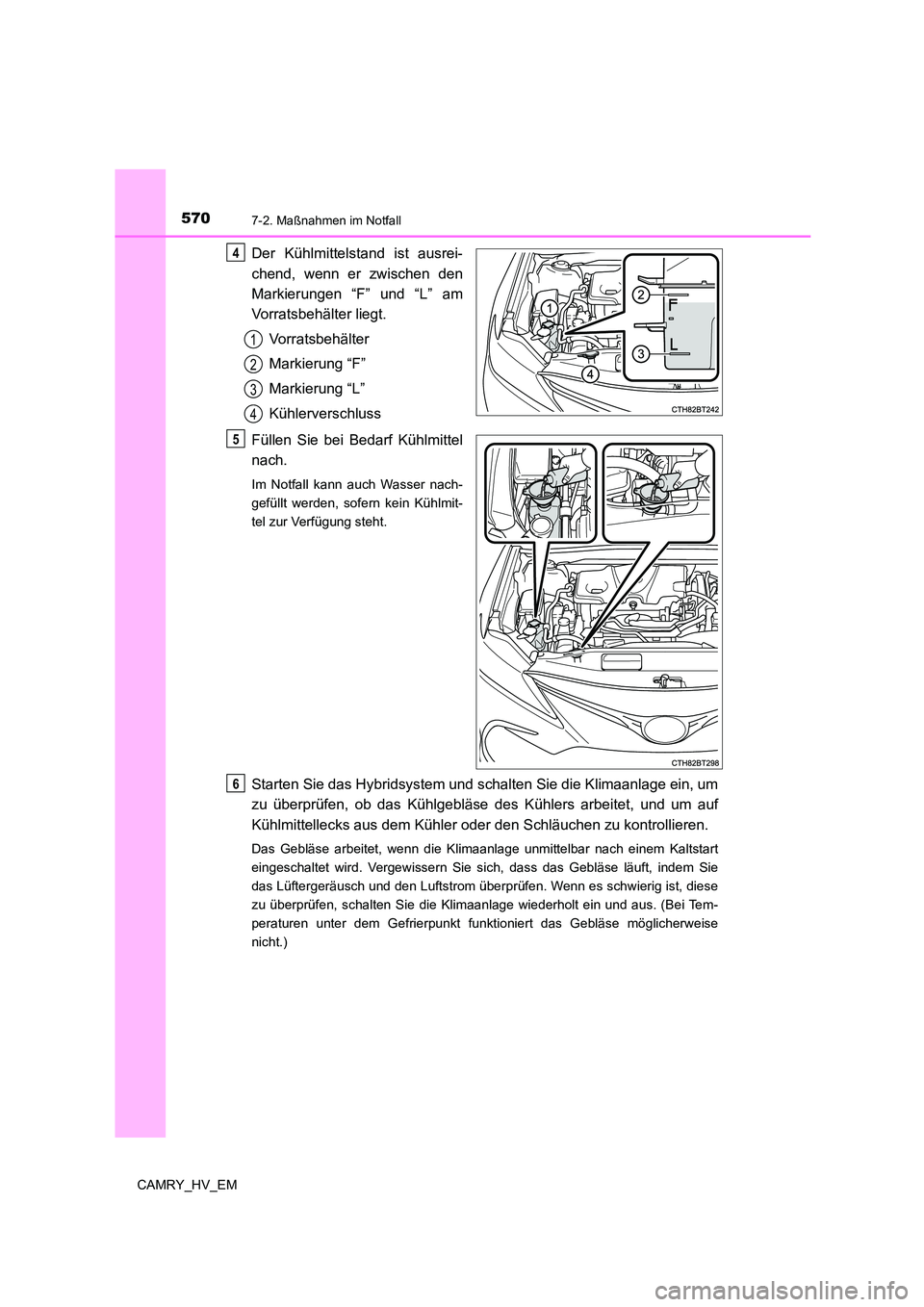

5707-2. Maßnahmen im Notfall
CAMRY_HV_EM
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “F” und “L” am
Vorratsbehälter liegt.
Vorratsbehälter
Markierung “F”
Markierung “L”
Kühlerverschluss
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, sofern kein Kühlmit-
tel zur Verfügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um
zu überprüfen, ob das Kühlgebläse des Kühlers arbeitet, und um auf
Kühlmittellecks aus dem Kühler oder den Schläuchen zu kontrollieren.
Das Gebläse arbeitet, wenn die Klimaanlage unmittelbar nach einem Kaltstart
eingeschaltet wird. Vergewissern Sie sich, dass das Gebläse läuft, indem Sie
das Lüftergeräusch und den Luftstrom überprüfen. Wenn es schwierig ist, diese
zu überprüfen, schalten Sie die Klimaanlage wiederholt ein und aus. (Bei Tem-
peraturen unter dem Gefrierpunkt funktioniert das Gebläse möglicherweise
nicht.)
4
1
2
3
4
5
6

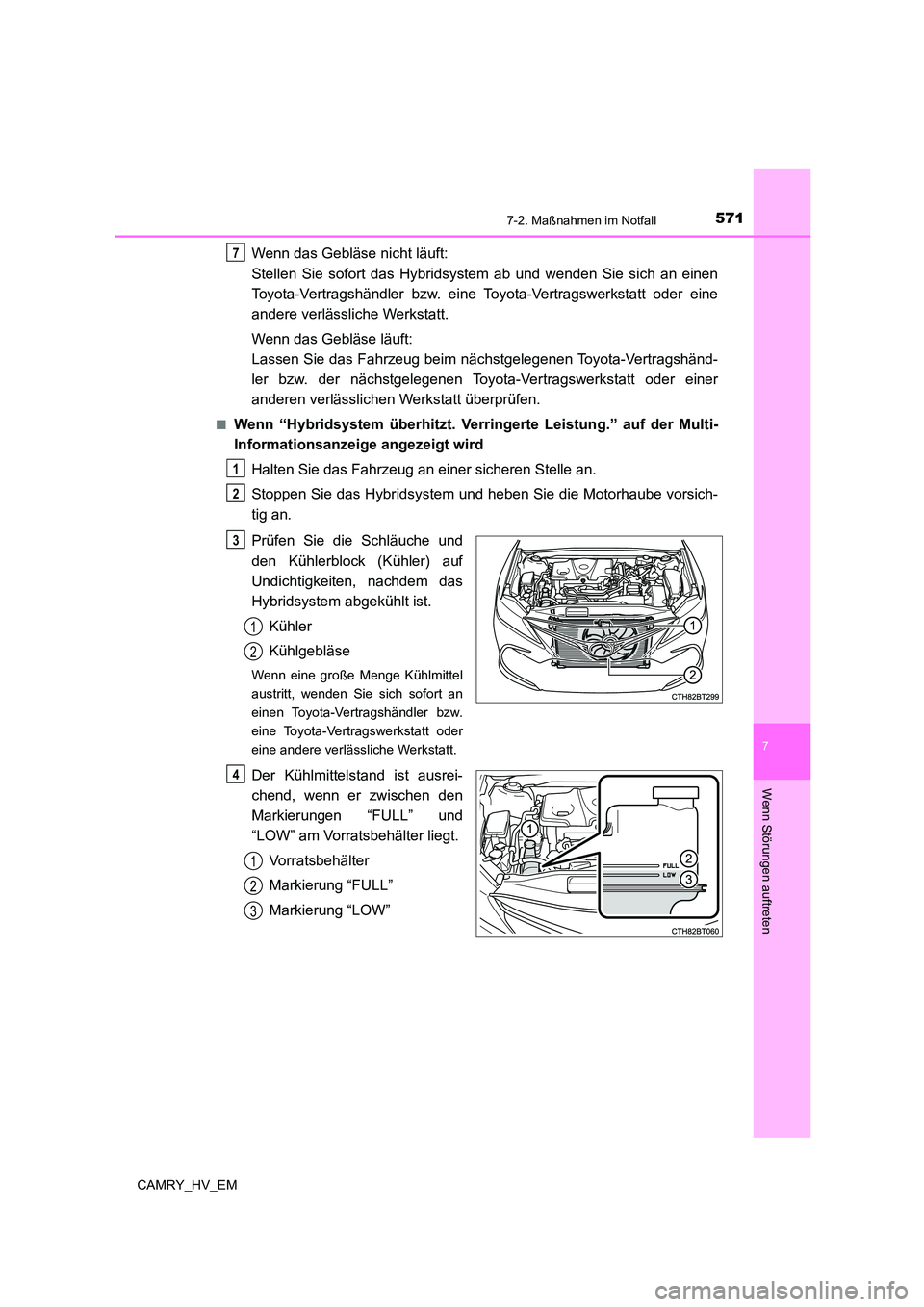

5717-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
Wenn das Gebläse nicht läuft:
Stellen Sie sofort das Hybridsystem ab und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug beim nächstgelegenen Toyota-Vertragshänd-
ler bzw. der nächstgelegenen Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
■Wenn “Hybridsystem überhitzt. Ve rringerte Leistung.” auf der Multi-
Informationsanzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Stoppen Sie das Hybridsystem und heben Sie die Motorhaube vorsich-
tig an.
Prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem das
Hybridsystem abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel
austritt, wenden Sie sich sofort an
einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Vorratsbehälter liegt.
Vorratsbehälter
Markierung “FULL”
Markierung “LOW”
7
1
2
3
1
2
4
1
2
3

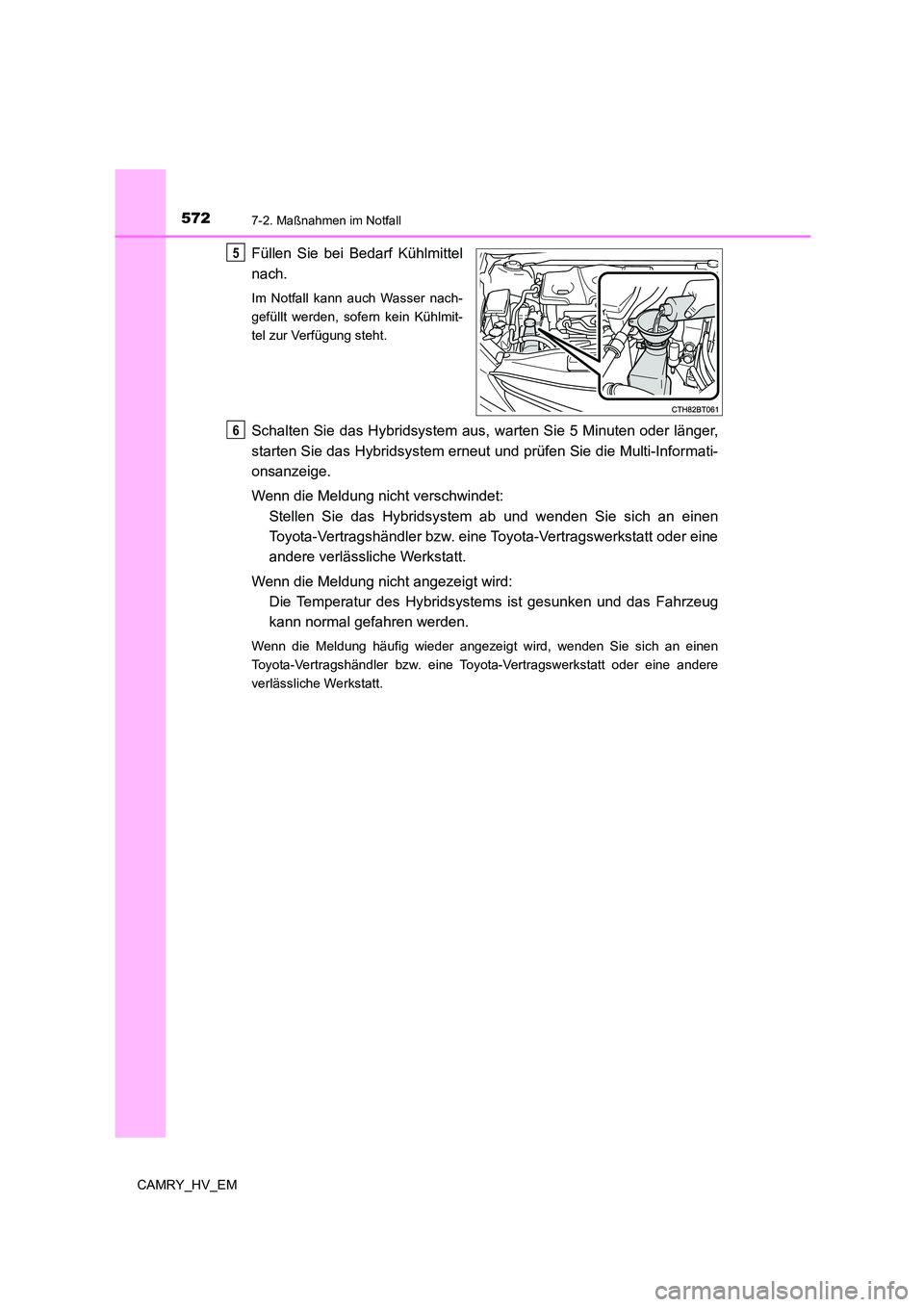

5727-2. Maßnahmen im Notfall
CAMRY_HV_EM
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, sofern kein Kühlmit-
tel zur Verfügung steht.
Schalten Sie das Hybridsystem aus, warten Sie 5 Minuten oder länger,
starten Sie das Hybridsystem erneut und prüfen Sie die Multi-Informati-
onsanzeige.
Wenn die Meldung nicht verschwindet:
Stellen Sie das Hybridsystem ab und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn die Meldung nicht angezeigt wird:
Die Temperatur des Hybridsystems ist gesunken und das Fahrzeug
kann normal gefahren werden.
Wenn die Meldung häufig wieder angezeigt wird, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine To yota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
5
6

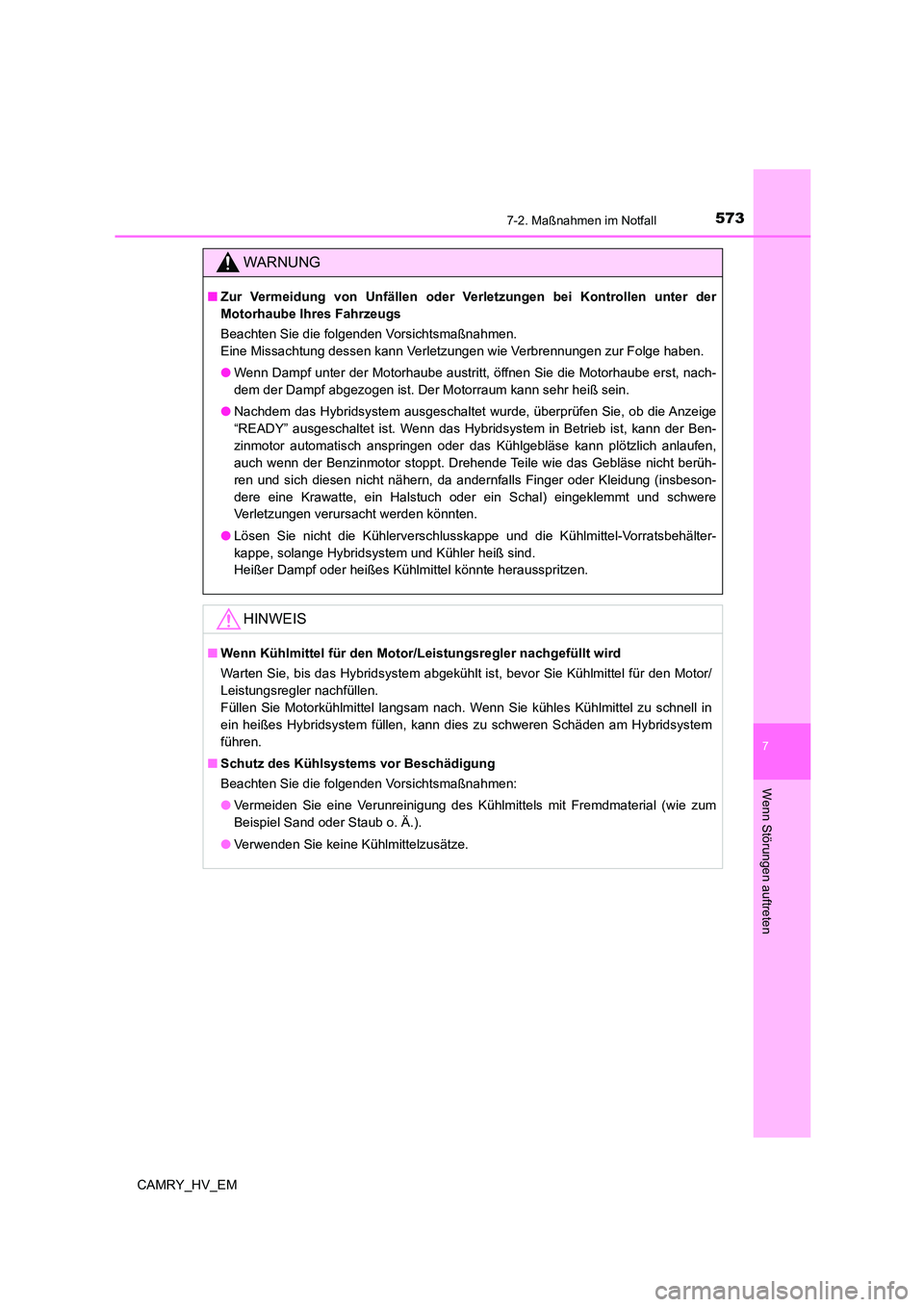

5737-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
WARNUNG
■Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter der
Motorhaube Ihres Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann Verletzungen wie Verbrennungen zur Folge haben.
● Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, nach-
dem der Dampf abgezogen ist. Der Motorraum kann sehr heiß sein.
● Nachdem das Hybridsystem ausgeschaltet wurde, überprüfen Sie, ob die Anzeige
“READY” ausgeschaltet ist. Wenn das Hybr idsystem in Betrieb ist, kann der Ben-
zinmotor automatisch anspringen oder das Kühlgebläse kann plötzlich anlaufen,
auch wenn der Benzinmotor stoppt. Drehende Teile wie das Gebläse nicht berüh-
ren und sich diesen nicht nähern, da andernfalls Finger oder Kleidung (insbeson-
dere eine Krawatte, ein Halstuch oder ein Schal) eingeklemmt und schwere
Verletzungen verursacht werden könnten.
● Lösen Sie nicht die Kühlerverschlusskappe und die Kühlmittel-Vorratsbehälter-
kappe, solange Hybridsystem und Kühler heiß sind.
Heißer Dampf oder heißes Kühlmittel könnte herausspritzen.
HINWEIS
■ Wenn Kühlmittel für den Motor/Leistungsregler nachgefüllt wird
Warten Sie, bis das Hybridsystem abgekühlt ist, bevor Sie Kühlmittel für den Motor/
Leistungsregler nachfüllen.
Füllen Sie Motorkühlmittel langsam nach. Wenn Sie kühles Kühlmittel zu schnell in
ein heißes Hybridsystem füllen, kann dies zu schweren Schäden am Hybridsystem
führen.
■ Schutz des Kühlsystems vor Beschädigung
Beachten Sie die folgenden Vorsichtsmaßnahmen:
● Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdmaterial (wie zum
Beispiel Sand oder Staub o. Ä.).
● Verwenden Sie keine Kühlmittelzusätze.

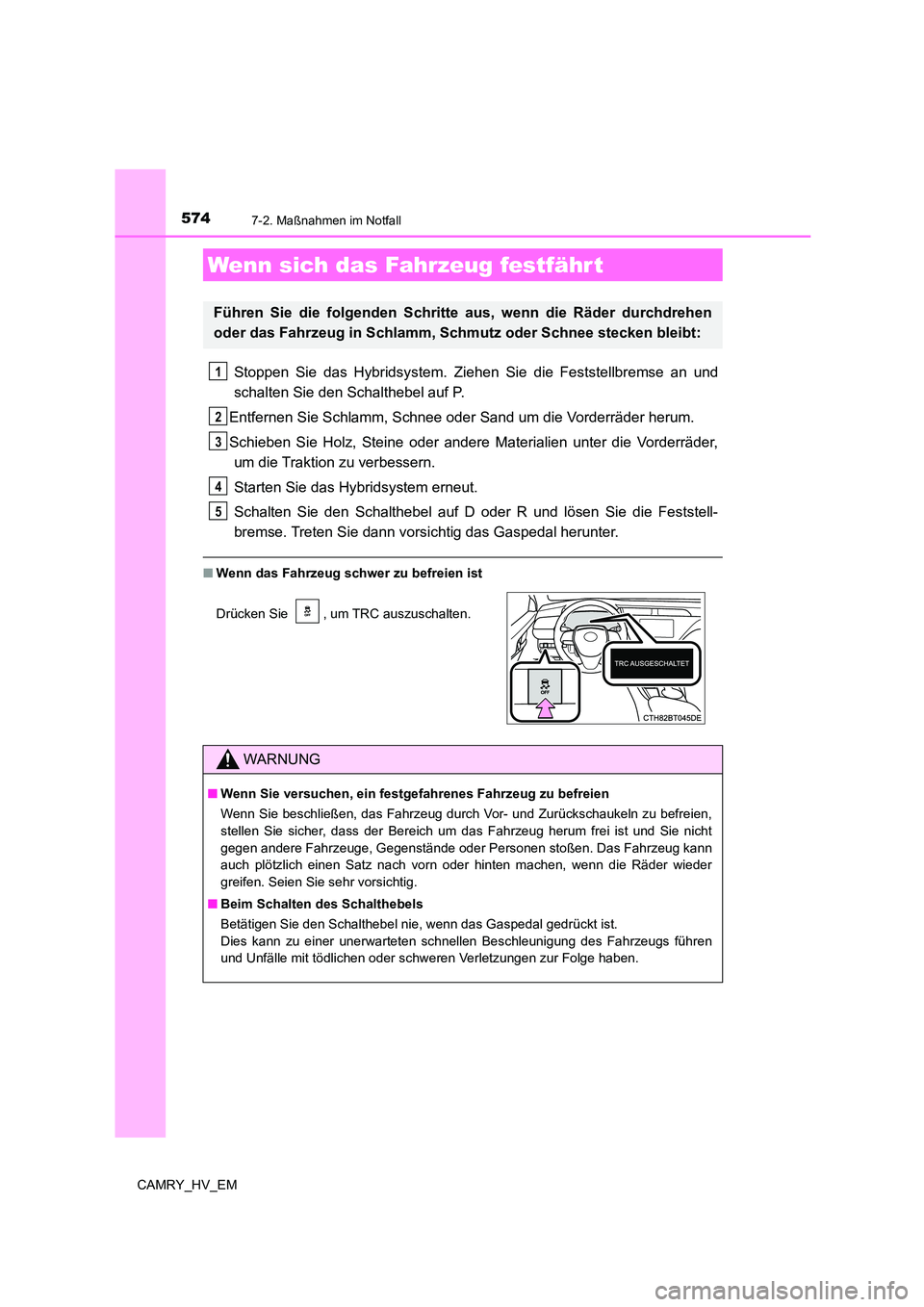

5747-2. Maßnahmen im Notfall
CAMRY_HV_EM
Stoppen Sie das Hybridsystem. Ziehen Sie die Feststellbremse an und
schalten Sie den Schalthebel auf P.
Entfernen Sie Schlamm, Schnee oder Sand um die Vorderräder herum.
Schieben Sie Holz, Steine oder andere Materialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie das Hybridsystem erneut.
Schalten Sie den Schalthebel auf D oder R und lösen Sie die Feststell-
bremse. Treten Sie dann vorsichtig das Gaspedal herunter.
■ Wenn das Fahrzeug schwer zu befreien ist
Wenn sich das Fahrzeug festfähr t
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um TRC auszuschalten.
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie nicht
gegen andere Fahrzeuge, Gegenstände oder Personen stoßen. Das Fahrzeug kann
auch plötzlich einen Satz nach vorn oder hinten machen, wenn die Räder wieder
greifen. Seien Sie sehr vorsichtig.
■ Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit tödlichen oder schweren Verletzungen zur Folge haben.
1
2
3
4
5

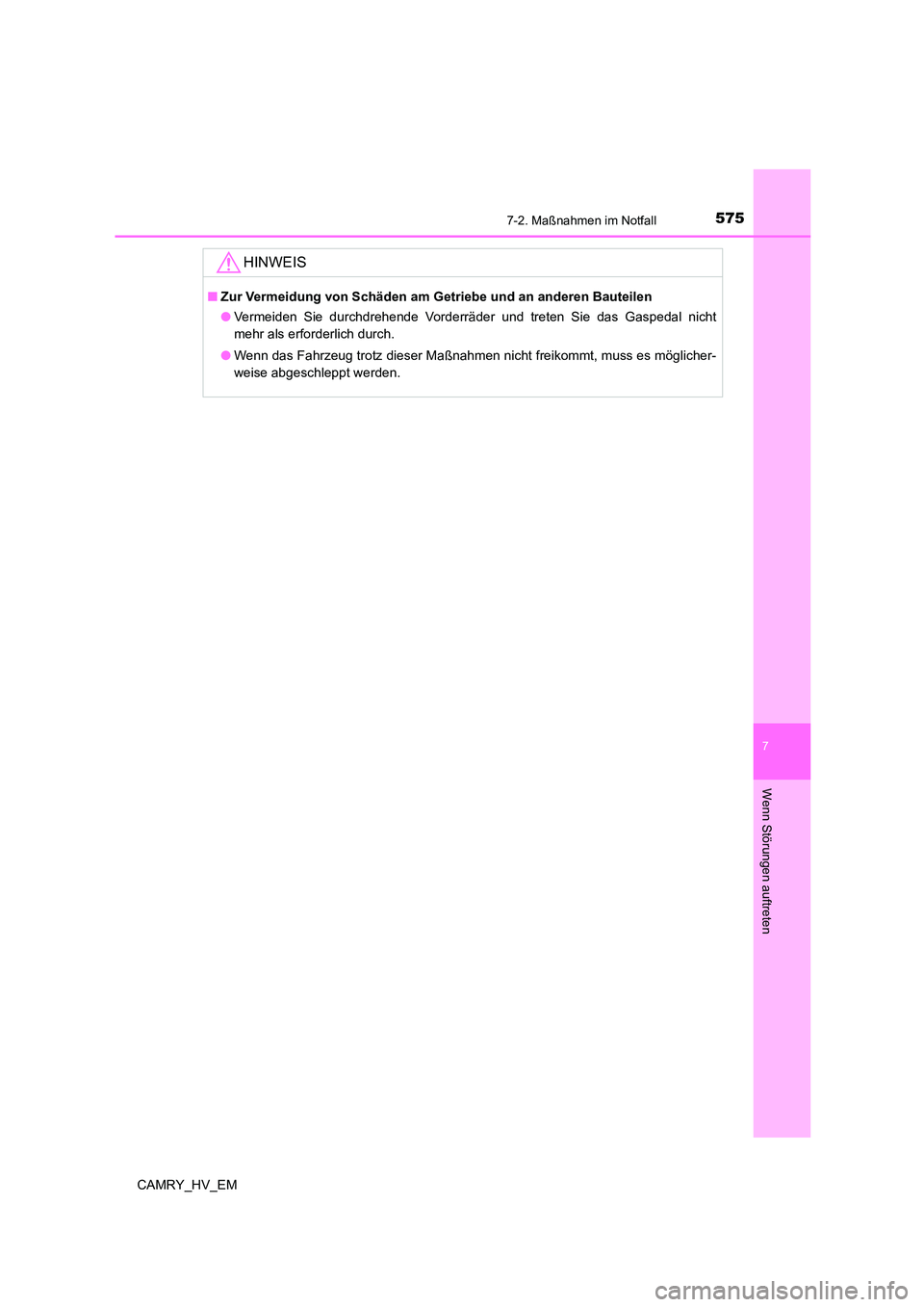

5757-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM
HINWEIS
■Zur Vermeidung von Schäden am Getriebe und an anderen Bauteilen
● Vermeiden Sie durchdrehende Vorderräder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es möglicher-
weise abgeschleppt werden.

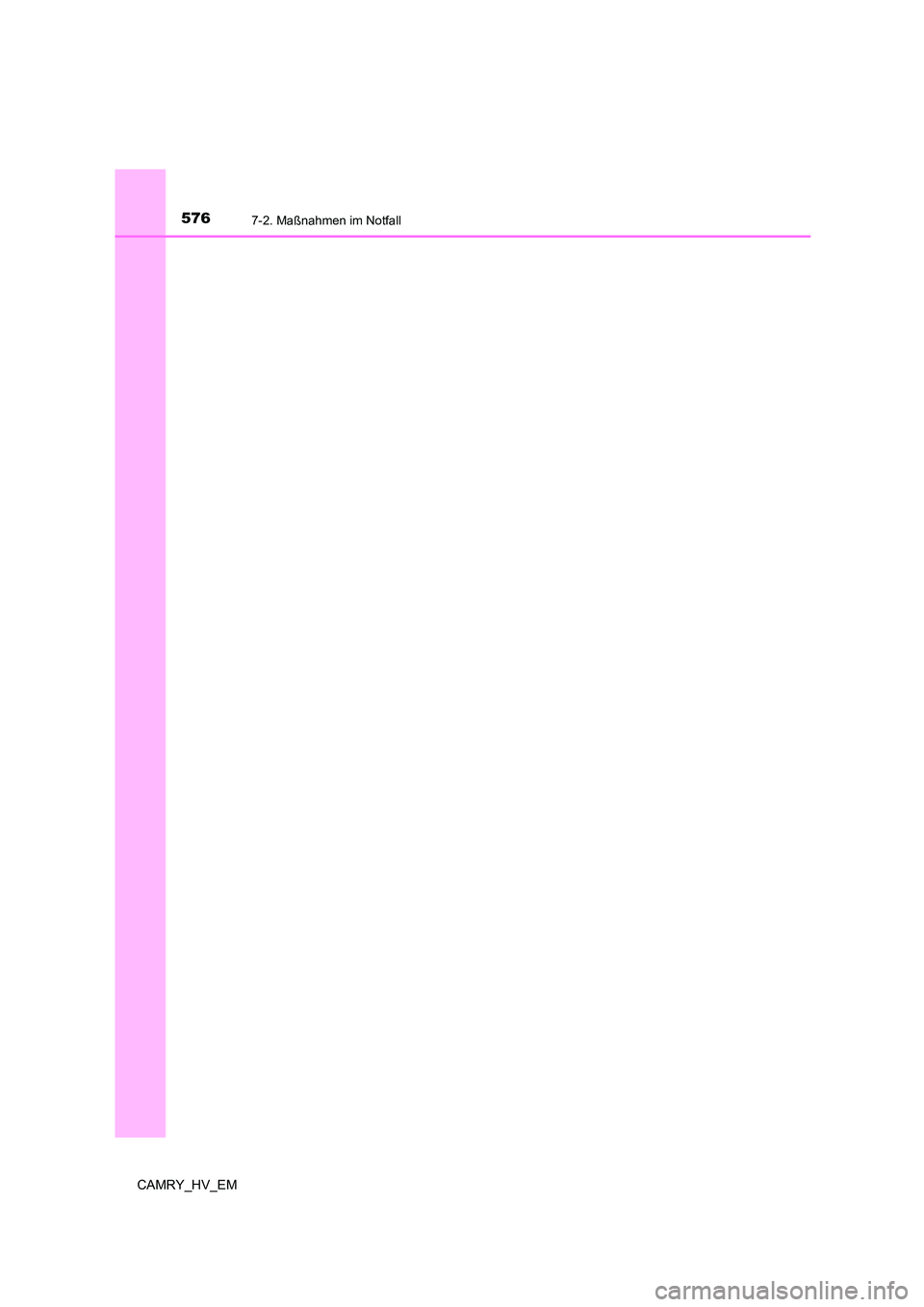

5767-2. Maßnahmen im Notfall
CAMRY_HV_EM

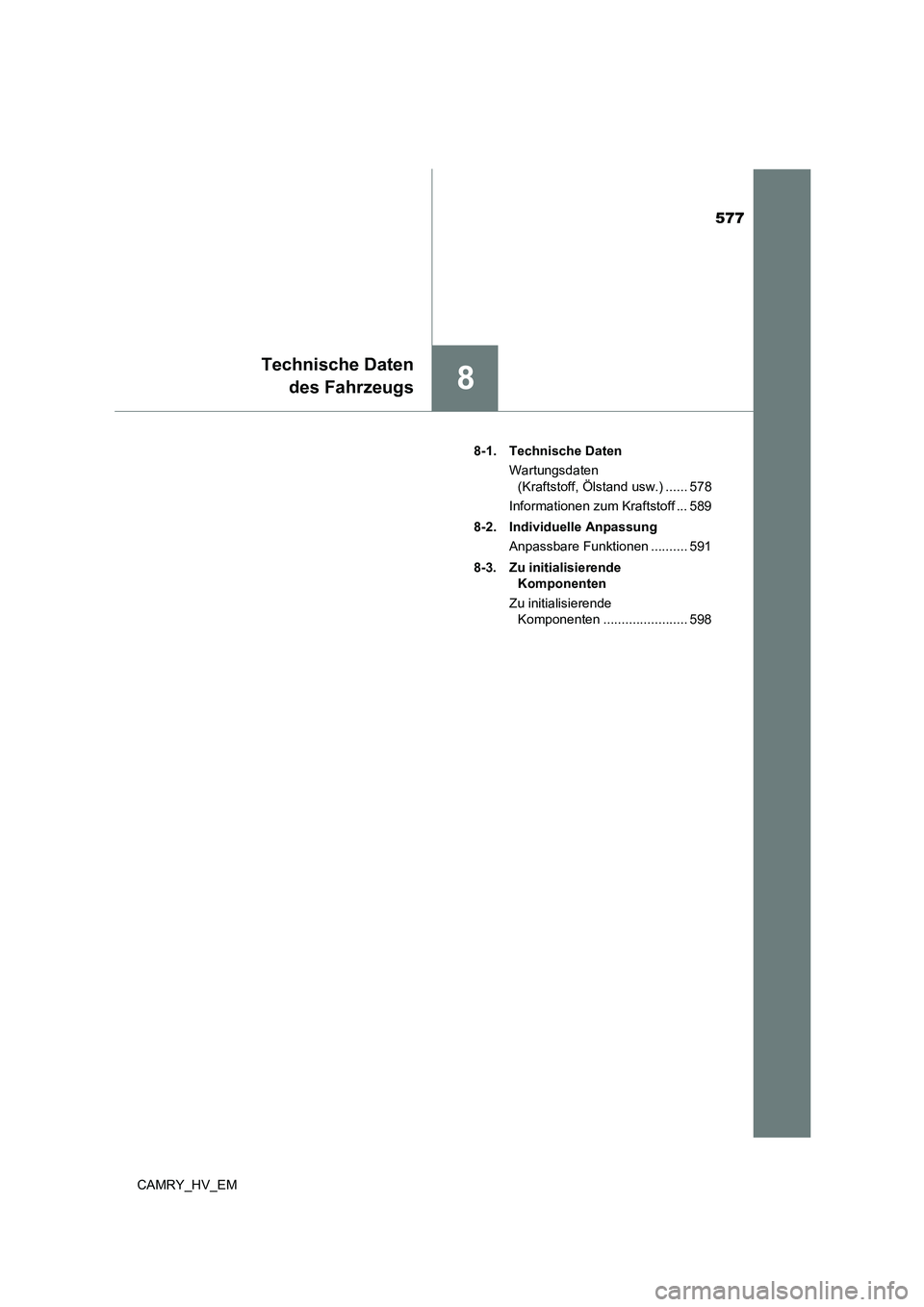

577
8
Technische Daten
des Fahrzeugs
CAMRY_HV_EM
8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 578
Informationen zum Kraftstoff ... 589
8-2. Individuelle Anpassung
Anpassbare Funktionen .......... 591
8-3. Zu initialisierende
Komponenten
Zu initialisierende
Komponenten ....................... 598

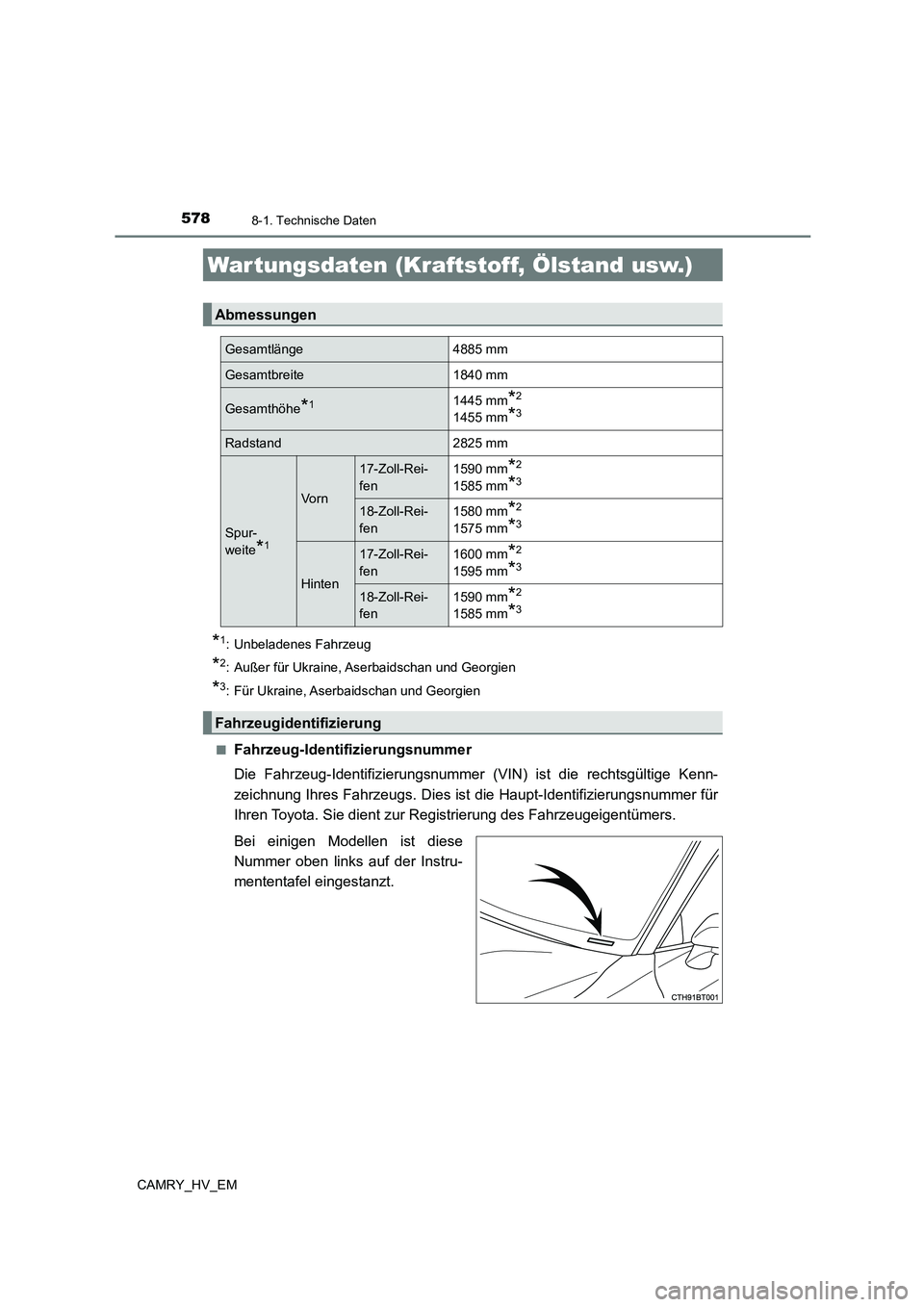

578
CAMRY_HV_EM
8-1. Technische Daten
*1: Unbeladenes Fahrzeug
*2: Außer für Ukraine, Aserbaidschan und Georgien
*3: Für Ukraine, Aserbaidschan und Georgien
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Bei einigen Modellen ist diese
Nummer oben links auf der Instru-
mententafel eingestanzt.
War tungsdaten (Kraftst off, Ölstand usw.)
Abmessungen
Gesamtlänge 4885 mm
Gesamtbreite 1840 mm
Gesamthöhe*11445 mm*2
1455 mm*3
Radstand 2825 mm
Spur-
weite*1
Vo r n
17-Zoll-Rei-
fen
1590 mm*2
1585 mm*3
18-Zoll-Rei-
fen
1580 mm*2
1575 mm*3
Hinten
17-Zoll-Rei-
fen
1600 mm*2
1595 mm*3
18-Zoll-Rei-
fen
1590 mm*2
1585 mm*3
Fahrzeugidentifizierung
